Produkttyp	Hochleistungssandfilter für Wasserpumpe
Marke	Hayward
Modell	LS311SX
Höhe	990 mm (39 Zoll)
Breite	787 mm (31 Zoll)
Gewicht (leer)	ca. 18 kg (Schätzung)
Anschlussgröße	2 Zoll NPT
Filtertyp	High-Rate-Sandfilter, Nr. 2 Quarzsand (0,45 – 0,55 mm)
Auslegungsdurchfluss	99 GPM (375 l/min)
Maximaler Arbeitsdruck	50 psi (3,45 bar) bei 70 °F, stoßfrei
Umschlagrate (8 h)	47.520 Gallonen (180.000 Liter)
Umschlagrate (10 h)	59.400 Gallonen (225.000 Liter)
Erforderliche Sandmenge	350 lbs (159 kg)
Filtergehäuse	Spritzgegossenes HDPE, kugelförmig
Düsenstock	360° selbstreinigende geschlitzte Laterale in Kugelgelenk-Baugruppe
Steuerventil	LS Aquatic 6-Wege-Mehrwegeventil
Fußgestell	Spritzgegossenes ABS
Taupunkt für salzhaltiges Wasser	Ja, alle nassen Teile aus 316 Edelstahl
Entleerungsstopfen	Integrierter Formstopfen
Wartungszugang	Patentiertes Service-Ease-Design mit Klappkugelgelenk

Häufig gestellte Fragen - LS311SX HAYWARD

Wie viel Sand wird für den Hayward LS311SX benötigt?

Es werden 350 lbs (159 kg) Quarzsand der Körnung Nr. 2 (0,45–0,55 mm) benötigt.

Welche Anschlussgröße hat der Filter?

Der Filter hat einen 2 Zoll NPT-Anschluss.

Wie hoch ist der maximale Arbeitsdruck?

Der maximale Arbeitsdruck beträgt 50 psi (3,45 bar) bei 70 °F, stoßfrei.

Kann der Filter für Salzwassersysteme verwendet werden?

Ja, er ist ideal für empfindliche aquatische Umgebungen und Salzwassersysteme, da alle nassen Teile aus 316 Edelstahl gefertigt sind.

Wie oft muss der Sand gewechselt werden?

Sandfilter benötigen in der Regel keinen häufigen Wechsel. Überprüfen Sie den Sand alle 5–7 Jahre und ersetzen Sie ihn bei Verklumpung oder Verschmutzung.

Wie reinige ich den Filter?

Verwenden Sie das 6-Wege-Mehrwegeventil zum Rückspülen (Rückwäsche). Spülen Sie nach Bedarf, normalerweise wenn der Druck um 8–10 psi über dem Normaldruck steigt.

Welche Abmessungen hat der LS311SX?

Der Filter hat eine Höhe von 990 mm (39 Zoll) und eine Breite von 787 mm (31 Zoll).

Ist eine Montageanleitung im Lieferumfang enthalten?

Ja, die Bedienungsanleitung enthält eine detaillierte Explosionszeichnung und Montageschritte. Sie kann auch kostenlos als PDF heruntergeladen werden.

Welche Durchflussrate hat der Filter?

Die Auslegungsdurchflussrate beträgt 99 GPM (375 l/min) bei einer effektiven Filtrationsrate von 4,95 ft/m.

Wie schwer ist der Filter?

Das Leergewicht beträgt schätzungsweise ca. 18 kg (ohne Sand).

BEDIENUNGSANLEITUNG LS311SX HAYWARD

Exterior view of a large industrial pressure vessel with a black handle and top control panel (no visible text or symbols)

LS Series Aquatic Sand Filter

AQUATIC FILTERS

KEY FEATURES

• Ideal for Sensitive Aquatic Environments or Salt Water Systems
• All Wetted Hardware Manufactured from 316 Stainless Steel
• Corrosion Resistant Thermoplastic Housing and Base
  • Durable Flanged Inspection Cover
• Integral Top Diffuser
  • Efficient, Multilateral Underdrain Assembly
• Integral Molded Drain Plug

OPTIONS

• LS Aquatic 6-Way Multiport Valve

TECHNICAL INFORMATION

EXPLODED VIEW

SELECTION CHART

SIZE	MATERIAL	END CONNECTIONS	PIPING SIZES	SEALS	FLOW RATE	PRESSURE RATING
31"	HDPE NPT		2"(DN50)	EPDM	99GPM	50PSI @ 70F Non-Shock
36"	130GPM

PATENTED SERVICE-EASE DESIGN

Unique folding ball joint design allows lateral assembly to be easily accessed for simple servicing.

TECHNICAL INFORMATION, CONTINUED

PARTS LIST

1. Relief Valve/Gauge Adapter Assembly 9. Filter Tank
2. Top Closure Dome 10. Filter Support Stand
3. Flange Clamp 11. Folding Lateral Assembly
4. Air Tube 12. Lateral
5. Top Diffuser Assembly
6. Bulkhead Fitting Assembly
7. Vari-Flow Valve Assembly
8. Elbow Assembly

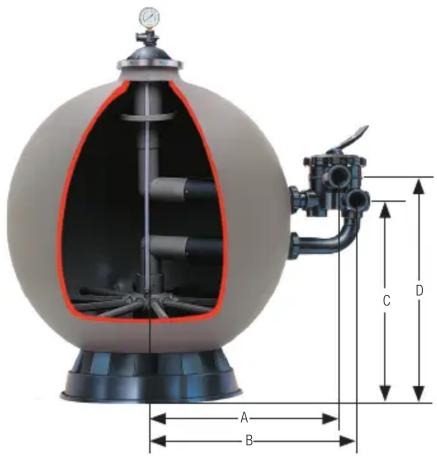

DIMENSIONS

PART NUMBER	HEIGHTin / mm	WIDTHin / mm	Ain / mm	Bin / mm	Cin / mm	Din / mm
LS311SX	39 / 990	31 / 787	21.03 / 534	23.59 / 599	21.62 / 549	24.62 / 625
LS360SX	46 / 1169	36 / 914	23.80 / 604	26.36 / 669	25.45 / 646	28.45 / 723

Dimensions are approximate. Please check dimensions before installing.

FILTER PERFORMANCE DATA

PART NUMBER	EFFECTIVE FILTRATION RATE ft / m	DESIGN FLOW RATE gpm / lpm	MAXIMUM WORKING PRESSURE psi / bar	TURNOVER RATE gph / kl	TURNOVER		SAND REQUIRED lbs / kg
					8 HOURS gal / kl	10 HOURS gal / kl
LS311SX	4.95 / 0.46	99 / 375	50 / 3.45	5,940 / 23	47,520 / 180	59,400 / 225	350 / 159
LS360SX	6.50 / 0.60	130 / 492	50 / 6.45	7,800 / 29	62,000 / 236	78,000 / 295	700 / 318

Based upon 20 GPM per ft. ^2 (815 LPM per m ^2 ).

FILTER SPECIFICATIONS

PART	SPECIFICATION
Filter Type High-rate sand: No. 2 silica sand (0.45 mm - 0.55 mm)
Filter Tank Spherical, Molded High Density Polyethylene
Underdrain	360° self-cleaning slotted laterals, precision installed in ball-joint assembly
Control Valve	LS Aquatic 6-Way Muliport Valve
Support Base	Injection-Molded ABS
Performance Range	99 to 130 GPM (375 to 492 LPM)
Port Size	2" NPT
Pressure Rating	50 PSI @ 70°F Non-Shock
Dimensions	LS311SX - 31" W x 38 5 / 8" H (787 mm x 981 mm)LS360SX - 36" W x 46" H (914 mm x 1168 mm)
