CrystalLogic - Освещение HAYWARD - Бесплатное руководство пользователя

Тип продукта	Светодиодный проектор для бассейна
Бренд	Hayward
Модель	CrystalLogic
Питание	12 В переменного тока (требуется безопасный трансформатор)
Энергопотребление (белая модель)	5.5 Вт
Энергопотребление (RGB модель)	8 Вт
Световой поток (белая модель)	680 люмен
Световой поток (RGB модель)	360 люмен
Цветовая температура (белый)	6500 К (холодный белый)
Количество светодиодов (белая модель)	18
Количество светодиодов (RGB модель)	9
Степень защиты	IP68 (погружение до 1 м)
Класс защиты	III (сверхнизкое безопасное напряжение)
Материал корпуса	ABS-пластик (ниша и крышка)
Цвет крышки	Белый
Применение	Линер или бетон
Функции (RGB модель)	11 фиксированных цветов и 7 автоматических последовательностей
Автономный режим	Да, без блока управления
Тепловая защита	Автоматическое отключение при перегреве (красное мигание)
Электрическая защита	Обнаружение слишком низкого/высокого напряжения (зеленое мигание)
Установка	Требуется соединительная коробка (арт. 3495EURO, не входит в комплект)
Кабель	Тип H05RN-F, минимальное сечение 2x1.5 мм²
Обслуживание	Полная замена светодиодного светильника профессионалом
Запасные части	Используйте только оригинальные запчасти Hayward
Ремонтопригодность	Источник света не заменяется пользователем

Часто задаваемые вопросы - CrystalLogic HAYWARD

Какова максимальная глубина установки проектора CrystalLogic?

Проектор можно устанавливать на глубину до 1 метра (степень защиты IP68). Ось светильника должна быть на максимум 30 см ниже бортика.

Какое питание требуется для проектора Hayward CrystalLogic?

Устройство работает от 12 В переменного тока и требует безопасный трансформатор соответствующей мощности (минимум 9 ВА для белой, 13 ВА для RGB). Требуется защита предохранителем или автоматом на 2 А.

Как изменить цвет на RGB модели без пульта дистанционного управления?

В автономном режиме отключите питание на менее одной секунды, чтобы переключиться на следующий цвет или последовательность. Всего 18 режимов (11 фиксированных цветов и 7 автоматических последовательностей). Чтобы вернуться к режиму 2, отключите питание примерно на 2 секунды.

Что делать, если светильник мигает красным?

Красное мигание указывает на внутренний перегрев. Защитное устройство отключило освещение. После нормализации температуры светильник автоматически возобновит работу.

Что делать, если светильник мигает зеленым?

Зеленое мигание сигнализирует о ненормальном напряжении (ниже 11 В или выше 15 В). Отключите питание проектора для сброса системы.

Могу ли я самостоятельно заменить светодиодную лампу?

Нет, светодиодный источник света не подлежит замене пользователем. Замена должна выполняться производителем, авторизованным центром или квалифицированным лицом. Не открывайте проектор.

В чем различия между белой и RGB моделями?

Белая модель (арт. 3429LEDBL, 3424LEDBL) излучает холодный белый свет (6500 К) с яркостью 680 люмен и 18 светодиодами. RGB модель (арт. 3429LEDRGB, 3424LEDRGB) предлагает цвета и последовательности с яркостью 360 люмен и 9 светодиодами.

Нужно ли предусматривать соединительную коробку?

Да, соединительная коробка (арт. 3495EURO) необходима, но не входит в комплект. Она позволяет подключить кабель проектора к питанию через клеммные колодки.

Как установить проектор в бассейне с линером?

Загерметизируйте проход в стене, ввинтите нишу и уплотнение. После укладки линера вырежьте его внутри ниши. Проложите кабель до соединительной коробки и закрепите оптику.

Что делать при повреждении кабеля питания?

Кабель должен быть заменен производителем, авторизованным сервисным центром или квалифицированным лицом во избежание опасности. Используйте кабель типа H05RN-F с минимальным сечением 2x1,5 мм².

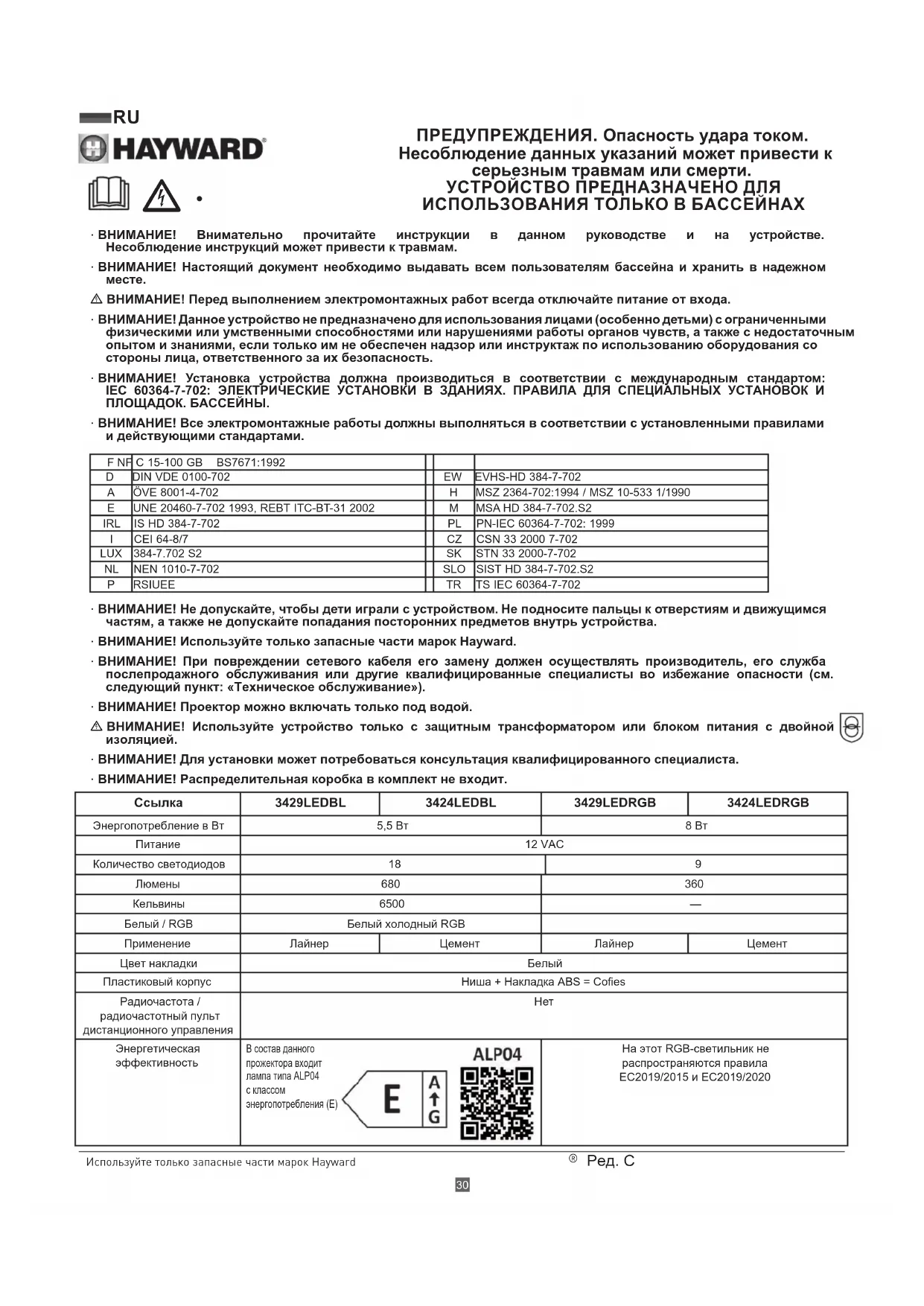

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CrystalLogic HAYWARD

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

ВНИМАНИЕ! Внимательно прочитайте инструкции в данном руководстве и на устройстве. Несоблюдение инструкций может привести к травмам.
ВНИМАНИЕ! Настоящий документ необходимо выдавать всем пользователям бассейна и хранить в надежном месте.
⚠️ ВНИМАНИЕ! Перед выполнением электромонтажных работ всегда отключайте питание от входа.
ВНИМАНИЕ! Данное устройство не предназначено для использования лицами (особенно детьми) с ограниченными физическими или умственными способностями или нарушениями работы органов чувств, а также с недостаточным опытом и знаниями, если только им не обеспечен надзор или инструктаж по использованию оборудования со стороны лица, ответственного за их безопасность.
ВНИМАНИЕ! Установка устройства должна производиться в соответствии с международным стандартом: IEC 60364-7-702: ЭЛЕКТРИЧЕСКИЕ УСТАНОВКИ В ЗДАНИЯХ. ПРАВИЛА ДЛЯ СПЕЦИАЛЬНЫХ УСТАНОВОК И ПЛОЩАДОК. БАССЕЙНЫ.
ВНИМАНИЕ! Все электромонтажные работы должны выполняться в соответствии с установленными правилами и действующими стандартами.

F NF	C 15-100 GB BS7671:1992
D	DIN VDE 0100-702		EW	EVHS-HD 384-7-702
A	ÖVE 8001-4-702		H	MSZ 2364-702:1994 / MSZ 10-533 1/1990
E	UNE 20460-7-702 1993, REBT ITC-BT-31 2002		M	MSA HD 384-7-702.S2
IRL	IS HD 384-7-702		PL	PN-IEC 60364-7-702: 1999
I	CEI 64-8/7		CZ	CSN 33 2000 7-702
LUX	384-7.702 S2		SK	STN 33 2000-7-702
NL	NEN 1010-7-702		SLO	SIST HD 384-7-702.S2
P	RSIUEE		TR	TS IEC 60364-7-702

ВНИМАНИЕ! Не допускайте, чтобы дети играли с устройством. Не подносите пальцы к отверстиям и движущимся частям, а также не допускайте попадания посторонних предметов внутрь устройства.
ВНИМАНИЕ! Используйте только запасные части марок Hayward.
ВНИМАНИЕ! При повреждении сетевого кабеля его замену должен осуществлять производитель, его служба послепродажного обслуживания или другие квалифицированные специалисты во избежание опасности (см. следующий пункт: «Техническое обслуживание»).
ВНИМАНИЕ! Проектор можно включать только под водой.

⚠️ ВНИМАНИЕ! Используйте устройство только с защитным трансформатором или блоком питания с двойной изоляцией.

ВНИМАНИЕ! Для установки может потребоваться консультация квалифицированного специалиста.
ВНИМАНИЕ! Распределительная коробка в комплект не входит.

Ссылка	3429LEDBL	3424LEDBL	3429LEDRGB	3424LEDRGB
Энергопотребление в Вт	5,5 Вт		8 Вт
Питание	12 VAC
Количество светодиодов	18		9
Люмены	680		360
Кельвины	6500		—
Белый / RGB	Белый холодный RGB
Применение	Лайнер	Цемент	Лайнер	Цемент
Цвет накладки	Белый
Пластиковый корпус	Ниша + Накладка ABS = Cofies
Радиочастота /радиочастотный пультдистанционного управления	Нет
Энергетическаяэффективность	В состав данногопрожектора входитлампа типа ALP04с классомэнергопотребления (E)		На этот RGB-светильник нераспространяются правилаEC2019/2015 и EC2019/2020

УСТАНОВКА

Технические характеристики

• Прожектор должен светить в направлении, противоположном дому или террасе, чтобы не ослеплять людей.

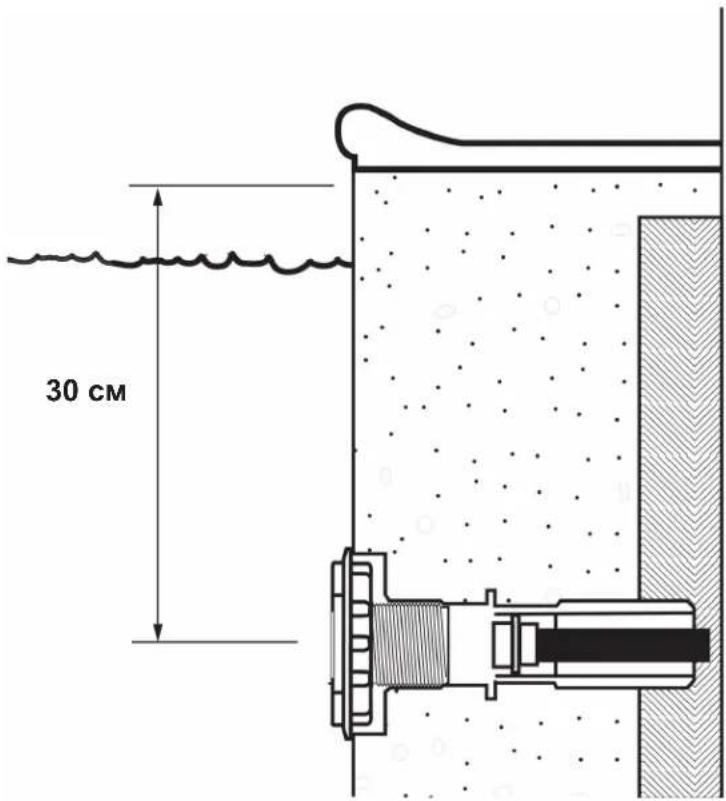

• Прожектор должен располагаться не более чем на 30 см ниже облицовочного камня от оси лампы.
• Герметизация отвода и корпуса должна быть выполнена в соответствии с техническими правилами.
• Прожектор относится к классу III и имеет степень защиты IP68, 1 м. Лампочка имеет очень низкое безопасное напряжение питания 12 В переменного тока.
• При установке необходимо обеспечить достаточную длину кабеля, чтобы лампочку можно было менять вне воды.

Установка в лайнер

• Герметизируйте проходной изолятор прожектора (арт. 3353) в конструкции, не допуская укладки плитки или облицовки бассейна в передней части.
- Вкрутите крышку в нишу проектора и убедитесь в ее герметичности.
- Вкрутите узел в проходной изолятор и снова герметизируйте его.
- Поместите прокладку в переднюю часть ниши прожектора.
- Поместите прокладку во фланец ниши прожектора.
- Закрепите уплотнительный фланец после установки лайнера.
- Обрежьте лайнер внутри ниши.
- Проденьте оптический кабель прожектора в крышку до распределительной коробки (арт. 3495EURO). Установите оптику перед нишей, протянув кабель обратно в распределительную коробку, и закрепите оптику на кнопке.
- Потяните и заведите кабель в распределительную коробку, загерметизируйте ее.

Установка панели лайнера

• Просверлите в панели отверстие диаметром 110 мм.
• Поместите нишу прожектора внутрь бассейна. Закрутите заднюю гайку (арт. 3492), чтобы зафиксировать ее.
• Герметизация лайнера, кабеля крышки и размещение оптического кабеля прожектора осуществляются так же, как и в случае прожектора для лайнера.

Установка на конструкциях без лайнера

• Загерметизируйте проходной изолятор (арт. 3352) в конструкции, не допуская укладки плитки на высоте передней части.
• Прикрутите нишу прожектора к проходному изолятору.
• Герметизация лайнера, кабеля крышки и размещение оптического кабеля прожектора осуществляются так же, как и в случае прожектора для лайнера.

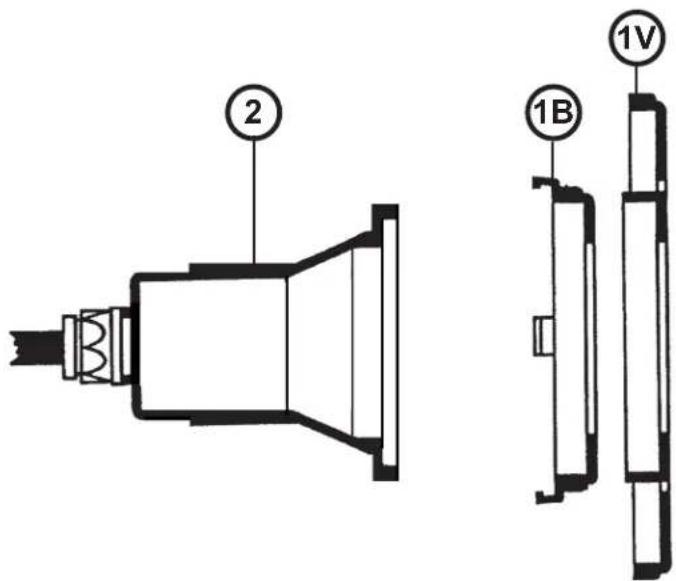

1B P	RHX7010 2 RVB P	RH	X20LDRVB
1V P	RHX7009 2 Белый	PRHX20LDW

Распределительная коробка (арт. 3495EURO) (не предоставляется)

• Подсоедините корпус прожектора к выходу 3/4" в нижней части распределительной коробки и снова загерметизируйте.
• Для подключения прожектора к электросети используйте соединительные блоки, поставляемые с распределительными коробками, скручивая кабели и затягивая винты соединительных клемм.

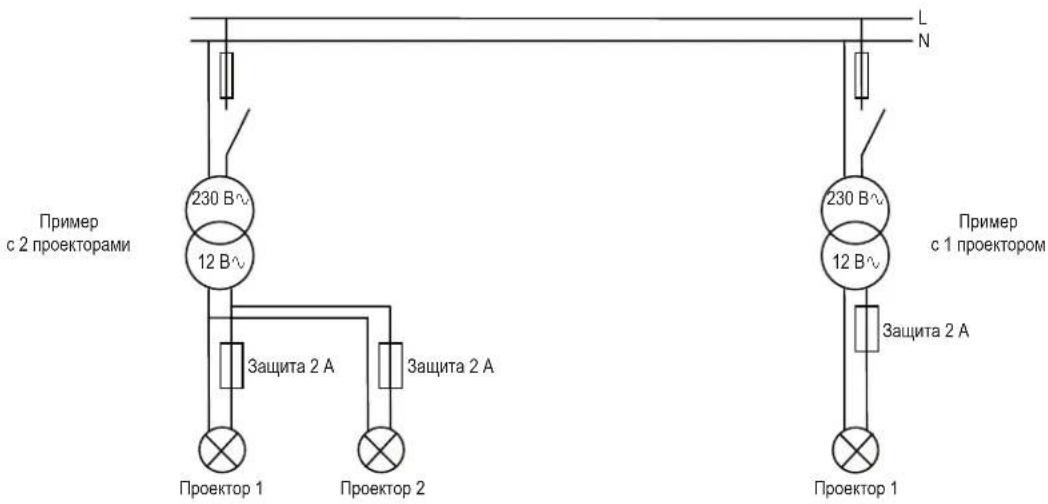

Мощность трансформатора

• Необходимо использовать трансформатор с вторичным напряжением 12 В (12,5 В в зависимости от модели). Его мощность должна соответствовать мощности подключаемого прожектора (прожекторов) (минимальная мощность = 9 В·А для белой лампы и 13 В·А для лампы RGB).
  • Сумма мощностей прожекторов всегда должна быть меньше мощности трансформатора или равна ей.
• Необходимо обеспечить отдельную защиту для каждого прожектора. Необходимо обеспечить защиту на выходе трансформатора с помощью предохранителей 2 А или автоматических выключателей (см. схему ниже).

ИСПОЛЬЗОВАНИЕ

Автономный режим (только для цветного прожектора RVB)

При отсутствии RC-блока прожекторы работают автономно, и пользователь может выбрать один из 18 режимов: 11 постоянных цветов и 7 автоматических последовательностей смены цветов (см. таблицу последовательностей ниже).

Последовательность	Цвет/программа	Последовательность	Цвет/программа
1 Цвет: белый	10 Цвет: зеленый
2	Цвет: синий		11 *	Цвет: изумрудно-зеленый
3 Цвет: голубая лагуна	12 Программа: быстрое переключение цветов
4 Цвет: циан	13 Программа: медленное переключение цветов
5	Цвет: пурпурный		14	Программа: 11 постоянных цветов
6 Цвет: маджента		15 Программа: психоделия
7	Цвет: розовый		16	Программа: синий/циан/белый
8	Цвет: красный		17	Программа: случайные цвета 1
9	Цвет: оранжевый		18	Программа: случайные цвета 2
*: Последовательность можно настраивать, используя и подключая прожектора в корпусе 34RCLED.

Цвет можно изменить, отключив питание проекторов на очень короткое время (< 1 с).

Последовательными выключениями можно пролистать все 18 режимов работы. После режима 18 прожекторы переходят в первую автоматическую последовательность (режим 1).

Чтобы синхронизировать прожекторы, переключив их одновременно в режим 2, необходимо отключить питание примерно на 2 секунды.

При включении после остановки на несколько секунд (> 4 с) прожектор включается в белый режим на 15 с, а затем возвращается в режим, в котором работал в момент последнего затухания. Это позволяет обеспечить максимальное освещение в том случае, если проектор случайно уронили.

Безопасность (только для цветного прожектора RVB)

Если температура внутри лампы выходит за пределы нормы, предохранительное устройство останавливает освещение, а лампа подает красные вспышки. Как только температура вернется в нормальное состояние, лампа возобновит работу.

При обнаружении слишком низкого (< 11 В\~) или слишком высокого (> 15 В\~) напряжения лампочка перестает работать и подает зеленые вспышки. Необходимо отключить питание прожекторов, чтобы вернуться к нормальной работе.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

При замене деталей необходимо использовать оригинальные запасные части.

Замену лампочки следует производить вне воды.

Замена источника света в светильнике должна производиться только производителем или его агентом по обслуживанию или лицом с аналогичной квалификацией.

При замене лампы и/или кабеля рекомендуется заменить все детали, обеспечивающие водонепроницаемость.

При замене лампы необходимо заменить прокладку и уплотнительные элементы. Убедитесь в правильности их установки.

В случае неисправности необходимо заменить всю светодиодную лампу. Не открывайте и не пытайтесь ремонтировать ее.

Во избежание несчастных случаев, если шнур питания или оболочка кабеля повреждены, их замену должен производить производитель, авторизованный сервисный центр или квалифицированный специалист.

Кабель должен отвечать следующим механическим и электрическим требованиям: H05RN-F с сечением не менее 2 x 1,5 мм ^2 .

ОБРАЩЕНИЕ С ЛАМПОЧКАМИ И ПУЛЬТАМИ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ ПО ИСТЕЧЕНИИ СРОКА СЛУЖБЫ:

Значок в виде мусорного бака с полосой под ним указывает на необходимость отдельного сбора электрических или электронных устройств. Это означает, что данные устройства и их отходы нельзя выбрасывать вместе с бытовыми отходами, а следует сдавать в отдельный пункт сбора. Для получения дополнительной информации обратитесь в местную администрацию или к дистрибьютору, у которого вы приобрели продукт. Правильная утилизация электрических и электронных устройств помогает избежать потенциального ущерба окружающей среде, здоровью человека и способствует сохранению природных ресурсов.
