РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 7CFT-NERO ISL FAGOR

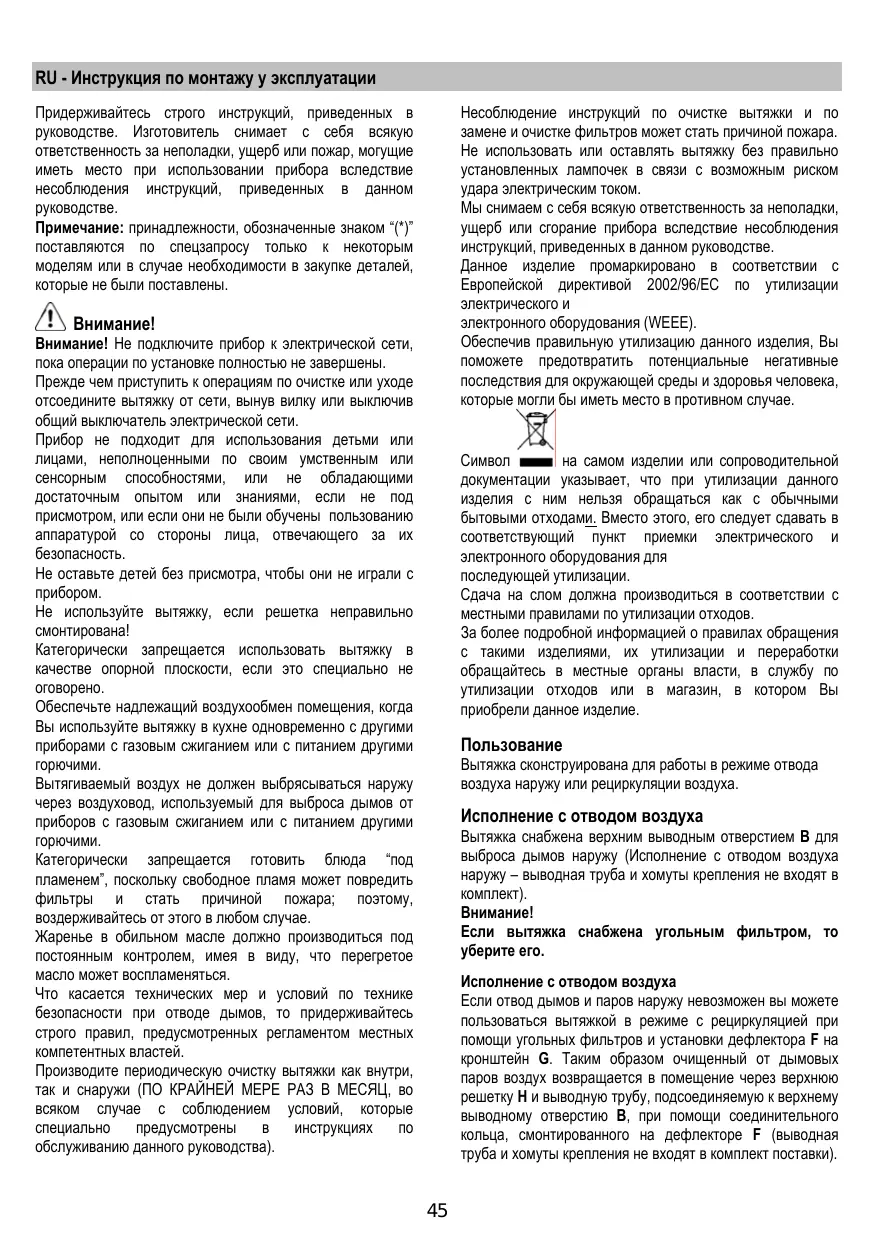

RU - Инструкция по монтажу у эксплуатации Придерживайтесь строго инструкций, приведенных в руководстве. Изготовитель снимает с себя всякую ответственность за неполадки, ущерб или пожар, могущие иметь место при использовании прибора вследствие несоблюдения инструкций, приведенных в данном руководстве. Примечание: принадлежности, обозначенные знаком “(*)” поставляются по спецзапросу только к некоторым моделям или в случае необходимости в закупке деталей, которые не были поставлены. Несоблюдение инструкций по очистке вытяжки и по замене и очистке фильтров может стать причиной пожара. Не использовать или оставлять вытяжку без правильно установленных лампочек в связи с возможным риском удара электрическим током. Мы снимаем с себя всякую ответственность за неполадки, ущерб или сгорание прибора вследствие несоблюдения инструкций, приведенных в данном руководстве. Данное изделие промаркировано в соответствии с Европейской директивой 2002/96/EC по утилизации электрического и электронного оборудования (WEEE). Обеспечив правильную утилизацию данного изделия, Вы поможете предотвратить потенциальные негативные последствия для окружающей среды и здоровья человека, которые могли бы иметь место в противном случае.

Внимание! Не подключите прибор к электрической сети, пока операции по установке полностью не завершены. Прежде чем приступить к операциям по очистке или уходе отсоедините вытяжку от сети, вынув вилку или выключив общий выключатель электрической сети. Прибор не подходит для использования детьми или лицами, неполноценными по своим умственным или сенсорным способностями, или не обладающими достаточным опытом или знаниями, если не под присмотром, или если они не были обучены пользованию аппаратурой со стороны лица, отвечающего за их безопасность. Не оставьте детей без присмотра, чтобы они не играли с Не используйте вытяжку, если решетка неправильно смонтирована! Категорически запрещается использовать вытяжку в качестве опорной плоскости, если это специально не Обеспечьте надлежащий воздухообмен помещения, когда Вы используйте вытяжку в кухне одновременно с другими приборами с газовым сжиганием или с питанием другими Вытягиваемый воздух не должен выбрясываться наружу через воздуховод, используемый для выброса дымов от приборов с газовым сжиганием или с питанием другими Категорически запрещается готовить блюда “под пламенем”, поскольку свободное пламя может повредить фильтры и стать причиной пожара; поэтому, воздерживайтесь от этого в любом случае. Жаренье в обильном масле должно производиться под постоянным контролем, имея в виду, что перегретое масло может воспламеняться. Что касается технических мер и условий по технике безопасности при отводе дымов, то придерживайтесь строго правил, предусмотренных регламентом местных компетентных властей. Производите периодическую очистку вытяжки как внутри, так и снаружи (ПО КРАЙНЕЙ МЕРЕ РАЗ В МЕСЯЦ, во всяком случае с соблюдением условий, которые предусмотрены инструкциях обслуживанию данного руководства). на самом изделии или сопроводительной документации указывает, что при утилизации данного изделия с ним нельзя обращаться как с обычными бытовыми отходами. Вместо этого, его следует сдавать в соответствующий пункт приемки электрического и электронного оборудования для последующей утилизации. Сдача на слом должна производиться в соответствии с местными правилами по утилизации отходов. За более подробной информацией о правилах обращения с такими изделиями, их утилизации и переработки обращайтесь в местные органы власти, в службу по утилизации отходов или в магазин, в котором Вы приобрели данное изделие. Пользование Вытяжка сконструирована для работы в режиме отвода воздуха наружу или рециркуляции воздуха. Исполнение с отводом воздуха Вытяжка снабжена верхним выводным отверстием B для выброса дымов наружу (Исполнение с отводом воздуха наружу – выводная труба и хомуты крепления не входят в

Если вытяжка снабжена угольным фильтром, то уберите его. Исполнение с отводом воздуха Если отвод дымов и паров наружу невозможен вы можете пользоваться вытяжкой в режиме с рециркуляцией при помощи угольных фильтров и установки дефлектора F на кронштейн G. Таким образом очищенный от дымовых паров воздух возвращается в помещение через верхнюю решетку Н и выводную трубу, подсоединяемую к верхнему выводному отверстию B, при помощи соединительного кольца, смонтированного на дефлекторе F (выводная труба и хомуты крепления не входят в комплект поставки).

Если вытяжка не снабжена угольным фильтром, то закажите и установите его перед использованием.

По возможности отсоедините и отодвиньте кухонные элементы, расположенные под вытяжкой и рядом с зоной ее монтажа, для обеспечения более свободного доступа к потолку/стенам, к которым будет крепиться вытяжка. Если это невозможно, как можно тщательнее предохраните мебель и прочие предметы на время монтажа. Выберите ровную поверхность, покройте ее защитным покрытием и разложите на ней вытяжку и крепежные детали.

• Для подключения вытяжки к сети электропитания отключите напряжение на общем электрическом щите Вашего дома.
• Проверьте также, чтобы рядом с зоной монтажа вытяжки (в зоне, доступной также после монтажа вытяжки) имелась сетевая розетка и отверстие для дымохода, отводящее дым на улицу (только в режиме отвода).
• Выполните все необходимые работы (например: установка сетевой розетки и/или проделывание отверстия для дымоходной трубы). Вытяжка снабжена дюбелями для крепления ее в большинстве стен/потолков. Однако, необходимо обратиться к квалифицированному технику и убедиться в том, что материалы пригодны для данного типа стены/ потолка. Стена/потолок должны обладать достаточной прочностью с учетом массы прибора. Установка модели для стены Рис. 5 Отсоедините вытяжку от сети, действуя на фазы электрического соединения на общем электрощите. Снимите фильтр/ы задержки жира и держатель угольного

1. Уложите вытяжной блок на плоское основание и

вставьте в него, снизу, нижнюю часть вытяжки.

2. Выполните электрическое соединение двух частей.

3. Закрепите окончательно вытяжку к вытяжному блоеу

4. Карандашом, начертите на стене до потолка линию,

соответствующую осевой линии устанавливаемой вытяжки: это облегчит операции по установке.

5. Прислоните шаблон к стене: средняя вертикальная

линия, нанесенная на шаблон должна совпадать с осевой вертикальной линией, начерченной на стене; кроме того, нижняя кромка шаблона соответствует нижней грани вытяжки.

6. Положите нижний опорный кронштейн на шаблон в

соответствии с заштрихованным прямоугольником, отметьте два внешних отверстия и просверлите их, снимите шаблон, вставьте 2 дюбеля и закрепите опорный кронштейн под вытяжку 2-мя шурупами 5х45

7. Навесьте вытяжку на нижнюю скобу.

8. Отрегулируйте расстояние вытяжки от стены

9. Отрегулируйте положение вытяжки по горизонтали

10. Изнутри вытяжного блока, отметьте карандашом

отверстие для окончательного крепления вытяжки (1 или 2 места для окончательного крепления).

11. Снимите вытяжку с нижнего кронштейна.

Модели вытяжек без моторного блока могут работать в одном режиме отвода воздуха наружу, поэтому они должны быть подсоединены к внешней вытяжной установке (не входит в поставку).

Расстояние нижней грани вытяжки над опорной плоскостью под сосуды на хуконной плите должно быть не менее 50cm – для электрических плит, и не менее 65cm для газовых или комбинированных плит. Если в инструкциях по установке газовой плиты оговорено бόльшее расстояние, то учтите это. Электрическое соединение Напряжение сети должно соответствовать напряжению, указанному на табличке технических данных, которая размещена внутри прибора. Если вытяжка снабжена вилкой, подключите ее к штепсельному разъему, отвечающему действующим правилам, который должен быть расположен в легко доступном месте. Если же вытяжка не снабжена вилкой (для прямого подключения к сети), или штепсельный разъем не расположен в доступном месте, то используйте надлежащий двухполюсный выключатель, обеспечивающий полное

возникновении перенапряжения 3-ей категории, в соответствии с инструкциями по установке. ВНИМАНИЕ: прежде чем подключить к сети питания электрическую систему вытяжки и проверить исправное функционирование ее убедитесь в том, что кабель питания правильно смонтирован.

Перед началом монтажа:

• Проверьте, чтобы размеры приобретенного Вами изделия подходили к выбранному месту его монтажа.
• Для облегчения монтажа рекомендуем временно фильтры-жироуловители

комплектующие, съем и повторная установка которых допускается и описывается в данном тех. руководстве. Эти комплектующие восстанавливаются на свои места по завершении монтажа вытяжки. Описание порядка их съема смотрите в соответствующих разделах.

• Снимите угольный фильтр/ы, если они имеются (смотрите также соответствующий раздел). Фильр/ы устанавливаются обратно, только если Вы хотите использовать вытяжку в режиме рециркуляции.
• Проверьте, чтобы внутри вытяжки не оставалось предметов, помещенных туда на время ее транспортировки) (например, пакетиков с шурупами, листков гарантии и т.д.), если они имеются, выньте их и сохраните.

12. По разметке проделайте отверстие (Ш 8 мм).

13. Вставьте 1 или 2 дюбеля, как это необходимо.

14. Закрепите опорный кронштейн под камины “G” к стене

смежно к потолку; используйте опорный кронштейн под камины в качестве шаблона (если оно имеется, малое овальное отверстие в кронштейне должно соответствовать с линией, ранее начерченной на стене), отметьте карандашом 2 отверстия, проделайте отверстия (Ж8 мм), вставьте 2 дюбеля.

15. Закрепите опорный кронштейн под камин к стене 2мя шурупами 5х45 мм.

16. Подвесите вытяжку к нижнему кронштейну.

(НЕПРЕМЕННО НЕОБХОДИМО!).

18. Подведите вентиляционную трубу (труба и хомуты

крепления не входят в комплект поставки) к вытяжной втулке, расположенной над блоком электродвигателя. Подведите другой конец трубы к системе отвода, в случае использования вытяжки в режиме отвода дымов наружу. Если Вы хотите использовать вытяжку в режиме рециркуляции воздуха, закрепите дефлектор F к кронштейну G и подведите другой конец трубы к соединительной расположенной дефлекторе F.

19. Выполните электрическое подключение.

20. Поставьте камины и закрепите их 2-мя шурупами

(20а) к опорному кронштейну G (20b).

21. Подсоедините панель управления к электронной

22. Опустите нижнюю секцию камина (тем самым

покрывая полностью вытяжной блок) и разместите ее в соответствующем гнезде над вытяжкой.

23. Закрепите нижнюю секцию камина двумя шурупами.

Установите вновь держатель угольного фильтра и фильтр/ы задержки жира и проверьте исправное функционирование вытяжки. Консоль управления

Настройка таймера производится, увеличивая или уменьшая на 1 минуту фабричную настройку 10 минут. Пользователь может задать значение от 1 до 20 минут. После нажатия кнопки «ТАЙМЕР» в течение 5 секунд система переключается в режим настройки, и пользователь может задать продолжительность обратного отсчета таймера при помощи кнопок «-» и «+». Если в течение 5 секунд после выбора функции Таймер не будет выполнено никаких настроек или же по завершении настройки начинается обратный отсчет времени. Обратный отсчет времени таймера может быть включен следующим образом: - нажав один раз кнопку ТАЙМЕР (фабричная настройка времени); - нажав кнопку ТАЙМЕР в течение 5 секунд после настройки нужной продолжительности обратного После начала обратного отсчета таймера он может быть отменен при помощи кнопки ТАЙМЕР.

Кнопка ВКЛ./ВЫКЛ. освещения.

Показывает режим вытяжки.

4. «-» Кнопка уменьшения скорости /ВЫКЛ. двигателя

Двигатель выключается посредством уменьшения скорости при помощи кнопки «-» вплоть до выключения двигателя.

5. «+» Кнопка увеличения скорости /ВКЛ. двигателя

Двигатель включается посредством увеличения скорости при помощи кнопки «+» вплоть до включения двигателя на 1-ой скорости. Последовательность скорости 1-2-3-4 выбирается при помощи кнопки «+», при каждом нажатии которой двигатель переключается на следующую скорость. Если двигатель работает на 4-ой скорости, при нажатии кнопки «+» включается короткий зуммер. Описание вытяжки Рис. 1

1. Панель управления

2. Фильтр задержки жира

3. Ручка отцепления фильтра задержки жира

6. Камин телескопический

7. Вывод воздуха (только в режиме рециркуляции)

4-ая скорость двигателя соответствует самой высокой скорости и имеет фиксированную продолжительность. Стандартная продолжительность функционирования 4-ой скорости – 5 минут, по прошествии которых вытяжка переключается на 2-ую скорость. Для отключения этой функции до истечения зауказанного времени достаточно нажать кнопку «-». Функционирование Пользуйтесь интенсивным режимом работы вытяжки в случае особо высокой концентрации кухонных испарений. Мы рекомендуем включить вытяжку за 5 минут до начала процесса приготовления пищи и оставить ее включенной в течение 15 минут приблизительно по окончании процесса.

СПЕЦИАЛЬНЫЕ ФУНКЦИИ Включение/Отключение звуковой сигнализации Звуковая сигнализация может быть включена или отключена, нажав кнопку «Light» на 5 секунд. Если звуковая сигнализация включена, нвключается зуммер и на дисплее на 2 секунды появляется символ «Snd». Если звуковая сигнализация отключена, символ «Snd» появляется на дисплее на 2 секунды, но зуммер не включается. Программирование часов Часы могут быть настроены в любое время, но не в режиме таймера. Время на часах может показываться в формате 12 часов со значениями от 1:00 до 12:59. Часы могут быть настроены, нажав кнопку «Таймер» на 5 секунд, а затем нажав кнопки «+» и «-» для настройки времени. Пользователь может увеличивать/уменьшать время по 1 минуте. Если же кнопки «+»/«-» нажимаются на 1 увеличение/уменьшение производится

настройкивремени заданное значение округляется плоть до 5 минут. Пользователь может завершить настройку времени при помощи кнопки «Таймер». Если в течение 1 минуты не будет нажато никаких кнопок, консоль сохраняет заданное значение и добавляет к нему 1 минуту, после чего начинается отсчет времени. Сигнализация перегрева Вытяжка укомплектована температурным датчиком, переключающим двигатель на 2-ую скорость, если температура в зоне дисплея превысит 70°C (система каждые 250 мсек показывает значение, измеряемое Если двигатель выключен или работает на 1-ой скорости, и включается сигнализация перегрева, двигатель переключается на 2-ую скорость, а на дисплее показывается сообщение «care» (внимание). В состоянии сигнализации пользователь может только увеличить скорость двигателя (на 3-ью или на 4-ую скорость). Когда температура вытяжки понизится ниже порога срабатывания сигнализации перегрева, двигатель вернется в режим, предшествующий сигнализации. Через 3 минуты после срабатывания сигнализации перегрева система вновь проверяет температуру в зоне дисплея: если температура ниже 70°C, вытяжка возвращается в режим, редшествующий сигнализации. Сигнализация засорения фильтра-жироуловителя Каждые 40 рабочих часов двигателя на дисплее появляется сообщение «Grease Filter» (Фильтржироуловитель). При появлении на дисплее этого сообщения необходимо промыть фильтр. Для сброса этой сигнализации пользователь должен нажать кнопку «+» на 5 секунд: после чего сообщение «Grease Filter» (Фильтр-жироуловитель) пропадает, раздается сигнал подтверждения операции и на дисплее показываются данные рабочего режима. После этой операции счетчик часов фильтражироуловителя обнуляется.

Внимание! Прежде чем выполнить любую операцию по чистке или техническому обслуживанию, отсоедините вытяжку от электросети, отсоединяя вилку или главный выключатель помещения. Сигнализация сатурации угольного фильтра Каждые 160 рабочих часов двигателя на дисплее появляется сообщение «Charcoal Filte» (Угольный фильтр). При появлении на дисплее этого сообщения необходимо заменить угольный фильтр. Для сброса этой сигнализации пользователь должен нажать кнопку «-» на 5 секунд: после чего сообщение «Charcoal Filter» (Угольный фильтр) пропадает, раздается сигнал подтверждения операции и на дисплее показываются данные рабочего режима. После этой операции счетчик часов угольного фильтра обнуляется.

Вытяжка должна подвергаться частой очистке как внутри, так и снаружи (по крайней мере с той же периодичностью, что и уход за фильтрами для задержки жира). Для чистки используйте специальную

нейтральным жидким моющим средством. Не применяйте средства, содержащие абразивные материалы. НЕ ПРИМЕНЯЙТЕ СПИРТ! Внимание: Не соблюдение правил чистки прибора и замены фильтров может привести к риску возникновения пожара. Поэтому рекомендуем соблюдать приведенные инструкции. Снимается любая ответственность в связи с возможными повреждениями двигателя и с пожарами, возникшими вследствие неправильного ремонта или несоблюдения вышеописанных предупреждений. Включение/Отключение сигнализации сатурации угольного фильтра Включение и отключение сигнализации сатурации угольного фильтра может быть задана, нажав одновременно на 5 секунд кнопки «-» и «+». Включение или исключение сигнализации угольного фильтра производится при выключенных двигателе и Сигнализация угольного фильтра исключена: при его сатурации сигнализация не включается.

Фильтры задержки жира Замена ламп Рис. 2 Фильтр следует зачищать ежемесячно (или когда система индикации насыщения фильтров, если она имеется в Вашей модели, указывает на данную необходимость ) неагрессивными моющими средствами, вручную или в посудомоечной машине при низкой температуре и экономичном цикле мытья. При мытье в посудомоечной машине может иметь место некоторое обесцвечивание фильтра задержки жира, но его фильтрующая характеристика остается абсолютно неизменной. Для снятия фильтра задержки жира тяньте к себе подпружиненную ручку отцепления фильтра. Рис. 4 Отключите прибор от электросети. Внимание! Прежде чем прикасаться к лампам убедитесь в том, что они остыли.

• Выньте лампу при помощи небольшой отвертки с ножевой головкой или подобного инструмента.
• Замените перегоревшую лампу.
• Используйте лишь новую галогенную лампу типа, на 12 В, 20 Вт 30є Ж35 12В GU4.
• Вставьте новую лампу, выполнив операцию в обратной последовательности. Если система подсветки не работает, проверьте корректную установку ламп в гнездах, прежде чем обратиться в центр технической помощи. Угольный фильтр (только в режиме рециркуляции) Рис. 3 Удаляет неприятные запахи кухни. Угольный фильтр можно промывать через каждые два месяца, или каждый раз, когда система сигнализации насыщения фильтров (если имеющаяся у Вас модель снабжена ею) указывает на эту необходимость. Мойте фильтр в теплой воде с надлежащими моющими средствами или в посудомоечной машине при температуре 65°С (в последнем случае, выполните полный цикл мойки без посуды внутри машины). Удалите избыточную воду осторожно, чтобы не повредить фильтр, после чего дайте фильтру окончательно сохнуть в сушилке в течение 10 минут при температуре 100°С. Заменяйте фильтровальный элемент через каждые 3 года и каждый раз, когда обнаруживается повреждение Снимите опорную раму под фильтр, повернув на 90° рукоятки (g), которые крепят его к вытяжке. Вставьте губчатый элемент угольного фильтра (i) в раму (h) и повторно установите подсобранный узел в гнездо (j). Возможно использовать угольный фильтр традиционного типа, не подлежащий промывке и регенерации, заменяемый каждые 3-4 месяца. Рама и угольный фильтр приварены друг к другу; поэтому рама, если она поставлена вместе с вытяжкой не дожна использоваться. Для установки, вставьте фильтр в соответствующее гнездо и закрепите его, действуя на соответствующие устройства.
