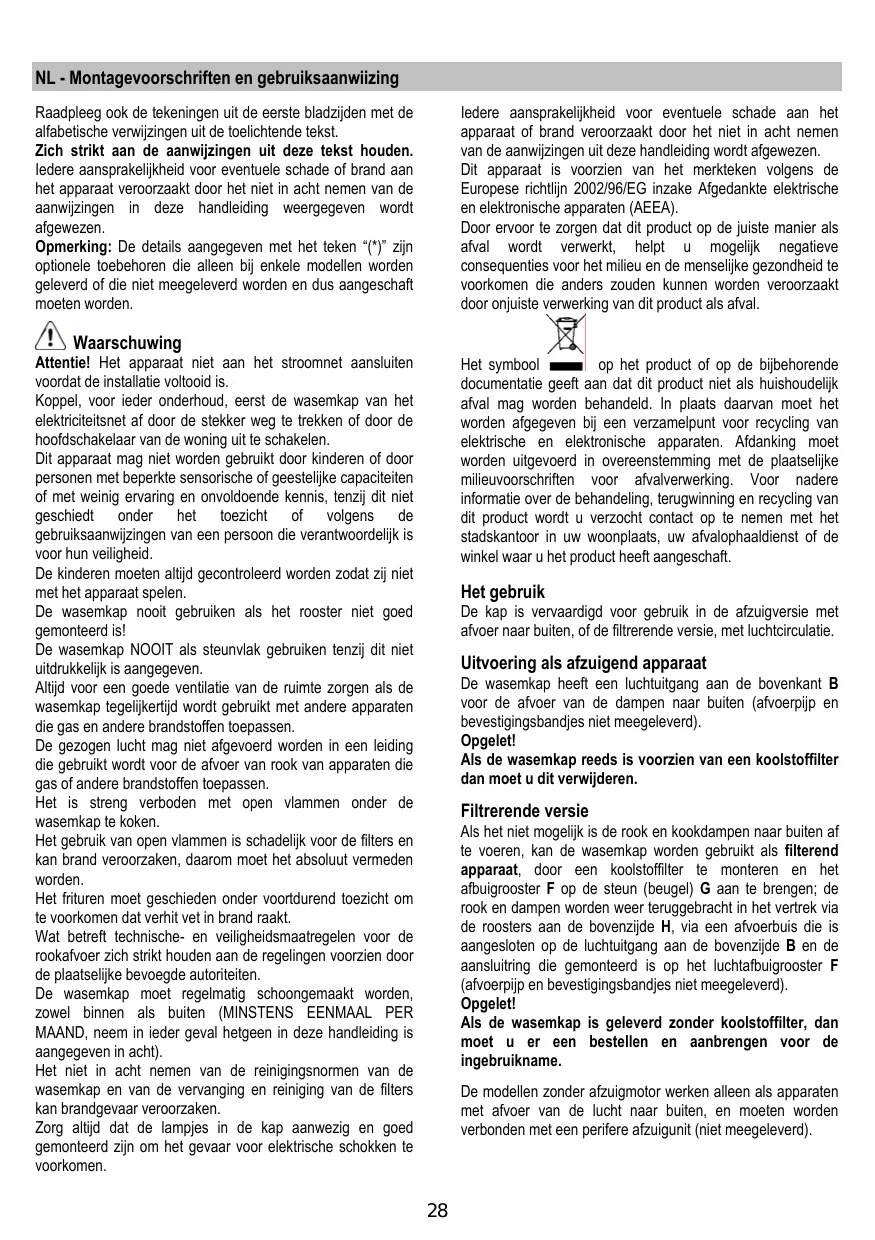

NL - Montagevoorschriften en gebruiksaanwizing

Raadpleeg ook de tekeningen uit de eerste bladzijden met de alfabetische verwijzingen uit de toelichtende tekst.

Zich strikt aan de aanwijzingen uit deze tekst houden. dedere aansprakelijkheid voor eventuele schade of brand aan het apparaat veroorzaakt door het nicht inucht nemen van de aanwijzingen in deze handleiding weergegeven worden afgewezen.

Opmerking: De details aangegeven met het teken (*) zijn optionele toebehoren die alleen bij enkele modellen worden geleverd of die nicht meegeleverd worden en dus aangeschaft要去en worden.

Waarschuwing

Attentie! Het apparaat Niet aan het stroomnet aansluiten voordat de installmente voltood is.

Koppel, voor ieder onderhoud, eerst de wasemkap van het elektricitetsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schaken.

Dit apparaat mag nicht worden gebruikt door kinderen of door personen met beperkte sensorische of geestelijke capaciteiten of met weinig ervaring en onvoldoende kennis, tenzij dit nicht geschiedt onder het toezicht of volgens de gebruiksaanwijzingen van een persoon die verantwoordelijk is voor hun verilgheid.

De kinderen要去en alsijd gecontroleerd worden zodatezijniet met het apparaat spelen.

De wasemkap nooit gebruiken als het rooster nicht goed gemonteerd is!

De wasemkap NOOIT als steunvlak gebruiken tenzij dit nicht uitdrukkelijk is aangegeven.

Altijd voor een goede ventilatie van de ruimte zorgen als de wasemkap tegelijkkertijd worden gebruikt met andere apparaten die gas en andere brandstoffen toepassen.

De gezogenlicht mag nicht afgevoerd worden in een leiding die gebruikt worden voor de afvoer van rook van apparaten die gas of andere brandstoffen toepassen.

Het is streng verboden met open vlammen onder de wasemkap te koken.

Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, waarom要去 het absolutut vermeden worden.

Het frituren moet geschieden onder voortdurend toezicht om te voorkomen dat verhit vet in brand raakt.

Wat betreft technische- en verilgheidsmaatregelen voor de rookafvoer zich strikt houden aan de regelingen voorzien door deplaatselijke bevoegde autoriteiten.

De wasemkap要去 regelmatig schoongemaakt worden, zowel binnen als buiten (MINSTENS EENMAAL PER MAAND, neem in ieder geval hetgeen in deze handleiding is aangegeven in acht).

Het Niet in acht nemen van de reinigingsnormen van de wasemkap en van de verranging en reiniging van de filters kan brandgevaar veroorzaken.

Zorg algtd dat de lampjes in de kap aanwezig en goed gemonteerd zijn om het gevaar voor elektrische schokken te voorkomen.

ledere aansprakelijkheid voor eventuele schade aan het apparaat of brand veroorzaakt door het Niet in acht nemen van de aanwijzingen uit deze handleiding worden afgewezen.

Dit apparatus is voorzien van het merkteken volgens de Europese richtlij 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval worden verwerkt, helpt u mogelijk negatieve consequenties voor het milieu en de menselijke gezondheid te voorkomen die anders zouden worden worden veroorzaakt door onjuiste verworking van dit product als afval.

op het product of op de bijbehorende

documentatie geeft aan dat dit product Niet als huishoudelijk afval mag worden behandeld. In plaats waarvan要去 het worden afgeveen bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking要去 worden uitgevoerd in overeenstemming met deplaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandeltering, terugwinning en recycling van dit product worden u verzocht contact op te nemen met het stadskantoorn in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschaft.

Het gebruik

De kap is vervaardigd voor gebruik in de afzuiqversie met afvoer maar buiten, of de filtrerende versie, met luchtcirculatie.

Uitvoering als afzuiigend apparaat

De wasemkap heeft een luchtuitgang aan de bovenkant B voor de afvoer van de dampen maar buiten (afvoerpijp en bevestigingsbandjes Niet meegeleverd).

Opgelet!

Als de wasemkap reeds is voorzien van een koolstofffilter dan moet u dit verwijden.

Filtrerende versie

Als het Niet möglich is de rook en kookdampen maar buiten af te voeren, kan de wasemkap worden gebruikt als filterend aparaat, door een koolstofffilter te monteren en het afbuigrooster F op de steun (beugel) G aan te brengen; de rook en dampen worden waar teruggebracht in het vertrek via de roosters aan de bovenzijde H, via een afvoerbuis die is aangesloten op de luchtuitgang aan de bovenzijbe B en de aansluitring die gemonteerd is op het luchtafbuigrooster F (afvoerpijp en bevestigingsbandjes nicht meegeleverd).

Opgelet!

Als de wasemkap is geleverd zonder koolstofffilter, dan要去 u er een bestellen en aanbrengen voor de ingebruikname.

De modellen zonder afzigmotor werken alleen als apparaten met afvoer van de lucht maar buiten, en moeten worden verbonden met een perifere afzigunit (niet meegeleverd).

Het installeren

De minimum afstand:tussen het kookvlak van het fornuis en het laagste deel van de afzugkap mag Niet onder de 50cm liggen, in geval van een elektrisch fornuis en 65cm ,in geval van een gas- of gemengd fornuis.

Indien in de installmentie-aanwijzing van het gaskoektoestel een grotere afstand worden aangegeven要去 hiermee rekening worden gez带头en.

Elektrische aansluiting

De netspanning moet corresponderen met de spanning die vermeld worden op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker heeft,要去 deze in een stopcontact worden gestoken dat voldoet aan de geldende voerschriften. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is.Deze nicht goed te bereiken, dan要去 een tweeolige schakelaar worden geplaatst die de volledige ontkoppeling van het net garandeert in het geval van een overspanning van klasse III, in overeenstemming met de installmentatie normen.

Attentie: alvorens de wasemkap waar aan het voedingsnet aan te sluiten controllere of.Deze goed functioneert, controllerer aktijd of de voedingskabel goed gemonteerd is.

Montage

Voor de installmente:

• Controller of het aangeschatte product, qua afmetingen, geschikt is voor de gekozen installmentie plaats.
• Om de montage te vergemakkelijden raden we aan tijdelijk de vetfilters en de andere onderdelen die gedemonteerd en gemonteerd können worden, en dus hieronder beschreiben, te verwijderen.
• Verwijder het/de koolstofffilter/s (^*) indien meegeleverd (zie ook het betreffende hoofdstuk). Dit/deze moet/en alleen gemonteerd worden als de afzuigkap als filterend apparaat gebruikt worden.
• Controller of er, voor het vervoer, in de afzuigkap voorwerpen zijn geplaatst (bijvoorbeeld zakjes met schroeven (), garantiebewijs () enz.), indien deze voorwerpen aanwezigং haal ze eruit en bewaar ze goed.
• Indien möglichk ontkoppel en verwijder de meubelen onder en rond de installmente ruimte om de weiterwand / het plafond gemakkelijk te bereeken. Indien nicht möglichk alle betreffende onderden afdekken om deze te beschemeren. Kies een vlak oppervlak plaats een aftscherming enzet hierop de wasemkap en de meegeleverde onderdelen.
  Koppel de wasemkapijdens het makev van de elektrische aansluiting af van het elektriciteitsnet via de hoofdschakelaar in uw woning.
• Controller tevens of er in de buurt van de installmente ruimte (op een, ook met gemonteerde kap, goed bereikbare plaat) een stopcontact aanwezig is en of er de möglichkeid bestaat voor de verbinding aan een rookafvoer maar buiten (alleen voor het afzuiigende apparaat).
  Voer alle nodsige werkzaamheden op de muuruit (bijv.:

een elektriciteitsstopcontact en/of een doorvoeropening voor de afvoerpijp).

De wasemkap is voorzien van bevestigingspluggen die geschikt zijn voor de meeste muurs/plafonds. Er moetijken contact opgenommen worden met een gekwalificeerd technicus om u ervan te vergewissen dat de materialien geschikt zijn voor het type muur/plafond. Het muur/plafond moet stevig genoeg� om het gewicht van de kap te honden.

Installatie aan de muur

afb.5

Koppel de wasemkapijdens het makeen van de elektrische aansluiting af van het elektriciteitsnet via de hoofdschakelaar in uw woning.

1. Zet de afzuiggroep op een vlak en steek het onderste schouwdeel hierin.
2. Maak de elektrische aansluitingen:tussen de twee delen.
3. Zet de wasemkap definitief aan de zuiggroep met de 6 schroeven vast.
4. Teken met een potlood een lijn op de muur tot aan het plafond, die correspondeert met de middelijn van het apparaat; dit vergemakkelijk de installmentie.
5. Houd de boormal gegen de muur: de verticale middellijin op de boormal moet corresponderen met de middellijin die op de muur getekend is, bovendien correspondeert de onderkant van de boormal met de onderkant van de wasemkap.
6. Houd de onderste draagbeugel gegen de boormal en LAST deze samenvallen met de gestippelde rechthoek, teken de twee externe gaten en boor deze, haal de boormal weg, steek 2 pluggen in de muur en zet de draagbeugel van de wasemkap vast met 2 schroeven van 5x45mm
7. Hang de wasemkap aan de onderste beugel.
8. Regel de afstand van de wasemkap tot de muur.
9. Regel de horizontale positie van de wasemkap.
10. Teken met een potlood, vanuit de binnenkant van de zuiggroep, het gat voor de definitieve bevestiging aan de wasemkap (1 of 2 definitieve hechtpunten nodig) (afb. 11).
11. Haal de wasemkap van de onderste beugel.
12. Boor het gat op het aangegeven punt (Ø 8 mm).
13. Voer, maar behoefte, 1 of 2 pluggen in.
14. Bevestig de draagbeugel van de schouwdelen ^a aan de muur aansluitend aan het plafond, gebruik de draagbeugel als boormal (indien aanwezig, moet dekleine uitsparing op het steunstuk samenvallen met de eeder op de muur getrokken lijn) en teken met een potlood 2 gaten, boor de gaten ( 8mm) ,steek er 2 pluggen in.
15. Bevestig de draagbeugel van de schouwdelen aan de muur met 2 schroeven van 5 × 45 ~mm .
16. Haak de wasemkap aan de onderste beugel.
17. Zet de wasemkap definitief vast aan de muur (DIT IS BESLIST NOODZAKELIJK).
18. Sluit een rookafvoerpijp aan (pijp en bevestigingsbandjes worden Niet meegeleverd, moeten apart worden aangeschaft) aan de aansluitring boven de afzuigmotorenheid.

Het andere uiteinde van de pijp moet worden aangesloten op een rookafvoermechanisme maar buiten, als de wasemkap gebruikt worden als afzugapparaat. Als u de wasemkap wilt gebruiken als filterend apparaat, bevestig aan de draagbeugel G de luchtgeber F en het andere uiteinde van de pijp aan de aansluitring aanwezig op de luchtgeber F.

1. Maak de elektrische aansluiting.
2. Breng de schouwdelen aan en zet hen aan de bovenkant vast met 2 schroeven (20a) aan de steun van de schouwdelen _u^G^ (20b).
3. Het bedieningspaneel aan de elektronische doos van de afzuigkap aansluten.
4. Laat het onderste schouwdeel dalen om de afzuiggroep helemaal af te dekken, totdat hij goed op zijnplaats boven de wasemkap zit.
5. Maak het onderste deel van de schouw met twee schroeven vast.

Monteer het frame van het koolestoffilter en het/de vetfilter/s en controllerer of de wasemkap perfect functioneert.

Beschrijving van de wasemkap

afb.1

1. Bedieningspaneel
2. Vetfilter
3. Handgreep voor ontgrendeling van het vetfilter
4. Halogenlamp
5. Dampschem
6. Telescopische schouw
7. Luchtuitgang (alleen voor gebruik als filterend apparaat)

Werking

In geval van een sterkere damp concentratie een hogere zuigkracht gebruiken.

We raden aan de afzugkap 5 minuten voordat men begint te koken aan te doeen en deutsche nog voor ongeveer 15 minutes nadat men beeindigt hebts aan te lately.

Bedieningspaneel

1. Timer toets

De regeling van de timer kan met 1 minuut meer of minder worden geregeld. De default ingestelde tijd is 10 Minutes. De in te stellen waarde kan zich:tussen de 1 en de 20 minutes bevinden.

Nadat u op de "TIMER" toets heeft gedrukt, schakelt het systeem binnen 5 seconden over op de regelingsmodus. De gebruiker kan de terugteltijd van de timer instellen met behulp van de toetsen "-" en "+" Als er geen enkele regelinguit worden gevoerd binnen de 5 seconden die volgen op de selectie van de functie Timer of op het instellen van deijd begint het terugtellen.

Het terugtellen van de timer kan op de volgende wijze worden geactiveerd:

• nadat u de eerste keer op de TIMER toets heeft gedrukt (defaultwaarde van deijd);

• door op de TIMER toets te drukken binnen 5 seconden\ nadat u de gewenste countdown heeft ingesteld.

Nadat het terugtellen van de timer is gestart, kan de timer worden geannuleerd door op de TIMER toets te drukken.

2. Toets Licht

Toets ON/OFF licht.

3. Display

Toont de status van de afzuiqkap.

4. "-" Toets Afname snelheid / motor OFF

De status OFF bereikt u door op de toets "-" te drukken en de snelheid te doen afnemen totdat de motor utgaat.

5. "+" Toets Toename snelheid / motor ON

De status ON bereikt u door op de toets "+" te drukken.

De motor worden geactiveerd op de 1ste snelheid.

De sequentie van de snelheden is 1-2-3-4. Elke keer dat u op de toets "+" drukt za de motor overschakelen op de aanopvolgende snelheid.

Als de motor op de 4de snelheid staat en u drukt nogmaals op "+" hoogt u een pieptoon.

De 4de slelheid van de motor komt overeen met de intensieve slelheid en is verbonden aan een timer.

De standaard tijd is 5' , waarna de afzuigkap overschakelt op de 2de snugelheid.

Omde functieuite schakelenvoordatde tijdverstrekenis druktuopde toets"-."

SPECIALE FUNCTIONS

Programming Klok

De klok kan op elk willekeurig moment worden ingesteld, behalte wanner de timer functie actief is.

De klok kan worden ingesteld op een formaat van 12研究成果en visuaiseringsstijd vanussen de 1:00 en 12:59.

De klok kan worden geseset door 5 seconden op de "Timer" toets te drukken. Druk daarna op de toetsen "+" en "-" om deijd te regelen.

De gebruiker kan deijd met 1 minuut gegelijk verminderen/vermeerderen. Als u城县 1 seconde lang op de toetsen "+"/-" drukt zal de afname/toename met sprengen van 5 minuten gegelijk+zijn. Bij deze optie zal de klok deijd op de dichtstbijzijnde 5 minutes afronden.

De gebruiker kan het instellen van de tijdbeeindigen door te drukken op de "Timer" toets.

Nadat na 1 minuut op geen enkele toets worden gedrukt za de ingestelde waarde worden opgeslagen. Er worden 1 minuut bij opgeteld en de klok begint te lopen.

Signalering Vetfilter

Nadat de motor 40 uur heeft gedraaid za op het display de tekst "Grease Filter" verschijnen. Wanner deze tekst op het display verschijnt za het geinstalleerde filter要去en worden gereinigd.

Om de signalering vetfilter te resetten moet de gebruiker 5 seconden lang op de toets "+" drukken: na deze actie

verdwijnt de tekst "Grease Filter". Een pieptoon geeft het voltooien van de handeling wee en het display toont de normale werkingsfuncties.

Na deze handeling staat de teller van het vetfilter wee op nul.

Signalering Koolstoffilter

Nadat de motor 160 uur heeft gedraaid za op het display de tekst "Charcoal Filter" verschijnen. Wanner deze tekst op het display verschijnt za het geinstalleerde filter要去en worden verrangen.

Om de signalering koolstofffilter te resetten moet de gebruiker 5 seconden lang op de toets ".drukken: na deze actie verdwijnt de tekst "Charcoal Filter". Een pieptoon geeft het voltooien van de handeling wee en het display toont de normale werkingsfuncties.

Na deze handeling staat de teller van het koolstofffilter waar op nul.

Inschakelen/Uitschakelen Signalering Koolstofffilter

Het in- of uitschaken van de signalering van het koolstoffiler vindt plaats door tegelijkertijd 5 seconden lang op de toetsen "-" en "+" te drukken. Het in- of uitschaken van het koolstoffiler moet worden uitgevoerd met de motor en de lampen in de OFF stand.

Koolstofffilter uitgeschakeld: het alarm filter is uitgeschakeld.

Inschakelen/Uitschakelen Geluidssignaal

De geluidssignalen kun in of uit worden geschakeld door 5 seconden op de "Light" toets te drukken.

Als het geluidssignaal is geactiveerd hoog u een geluidssignaal en verschijt het symbool "Snd" 2 seconden lang op het display.

Als het geluidssignaal is gedesactiveerd hoog u geen enkel geluidssignaal en verschijnt het symbol "Snd" 2 seconden lang op het display.

Alarm Temperatuur

De kap beschikt over een temperatuursensor die de motor op stand 2 activeert als de temperatuur in de zone van het display de 70^ overschrijdt (het systeme controeert elk 250ms het gegeven dat door de sensor worden afgelezen).

Als de motor op stand OFF staat of op de 1ste slelheid worden het alarm ingeschakeld. De motor schakelt verrolgens over op de 2de slelheid en op het display verschijt de tekst "care".

Tijdens het alarm kan de gebruiker de slelheid van de motor alleen doen toenemen (3de en 4de slelheid). Als de temperatuur van de afzuigkap onder het alarmniveau terugkeert, keert de motor terug maar de toestand van voor het alarm. 3 minuten nadat het alarm is afgeaan controeert het system opnieuw wat de temperatuur van het display gedeelte is: als de temperatuur lager is dan 70^ keren de werkingsomstandigheden terug van voor het alarm.

Onderhoud

Attentie! Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg

te trekken of door de hoofdschakelaar van de woning uit te schaken.

Schoonmaak

De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met bezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik voor het reinigen een doek die u vochtig maakt met een beetje neutraal vloeijaar reinigingsmiddel. Gebruik geen producten die schuirmiddelen bevatten.

GEEN ALCOHOL GEBRUIKEN!

Attentie:

Als u deze aanwijzingen m.b.t. reiniging van het apparaat en vervanging resp. reiniging van de filters Niet opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen!

De fabrikant is Niet aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zichen van ondeskundig onderhoud of Niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Vetfilter - afb.2

Moet eenmaal per maand worden gereinigd (of als de aanwijzer verzadigde filters - indien aanwezig op het model in Uw bezit - dezeoodzaak aangeeft) met neutrale renigingsmiddelen, met de hand of in de vaatwasmachine op lage temperatures en met een kort programme. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is Niet van invloed op de eigenschappen, die beslist nicht veranderen.

Om het vetfilter te demonteren trekt u aan de veerbelaste ontgrendelingshandgreep.

Koolstoffilter (alleen voor filterend apparaat) afb. 3

Houdt de lastige kookgeuren vast.

Het koolestoffilter kan om de twee maanden gewassen worden (of als de filter verzadiging indicatie - indien aanwezig op het model in Uw bezit - deze noodzaak aangeeft) in warm water en met geschichte reinigingsmiddelen of in de vaatwasmachine op 65^ (in het geval van een reiniging in de vaatwasmachine voor een volledige wascyclusuit zonder vaten).

Verwijder het overtollige water zonder het filter te beschadigen, daarna het matje 10 minutes lang in de oven op 100^ doen om het goed te drogen.

Vervang het matje om de 3aar en elke keer dat het beschadigd blijkt.

Verwijder het filterhouser frame door de onderdelen (g), die het aan de wasemkap bevestigen, 90^ te draaien. Breng het koolstofmatrasje (i) aan in het frame (h) en monteer het geheel op zichen plaat (j).

Er kan een traditioneel, Niet wasbaar en Niet herbruikbaar, koolstofffilter worden gezruikt; dit moet om de 3 a 4 maanden worden verrangen.

Structuur en matje van het koolstofffilter zijn aan elkaar bevestigd.daarom moet, de eventuele met de wasemkap meegeleverde structuur Niet worden gebruikt.

Voer hem in zijn zitting enzet hem met de speciale sluitingen vast.

Vervanging lampjes

afb.4

Sluit de stroom af.

Attentie! Alvorens de lampjes aan te raken controllerer eerst of ze koud+zijn.

• Met eenkleine rechte schroevedraaier, een hefwerking op de randen van het lampje uitvoeren om dit te verwijderen.
• Het lampje verwijderen en verrangen met een neue lampje van 12V 20W 30^ Ø35 12V GU4.
• De verwanging en de montage van het lampje in de tegengestelde volgorde uitvoeren.

Als de verlichting nicht werkt, controller dan of de lampjes goed op hun plaats zitten alvorens de assistentiedienst te bellen.
