HASZNÁLATI ÚTMUTATÓ 7CFT-NERO ISL FAGOR

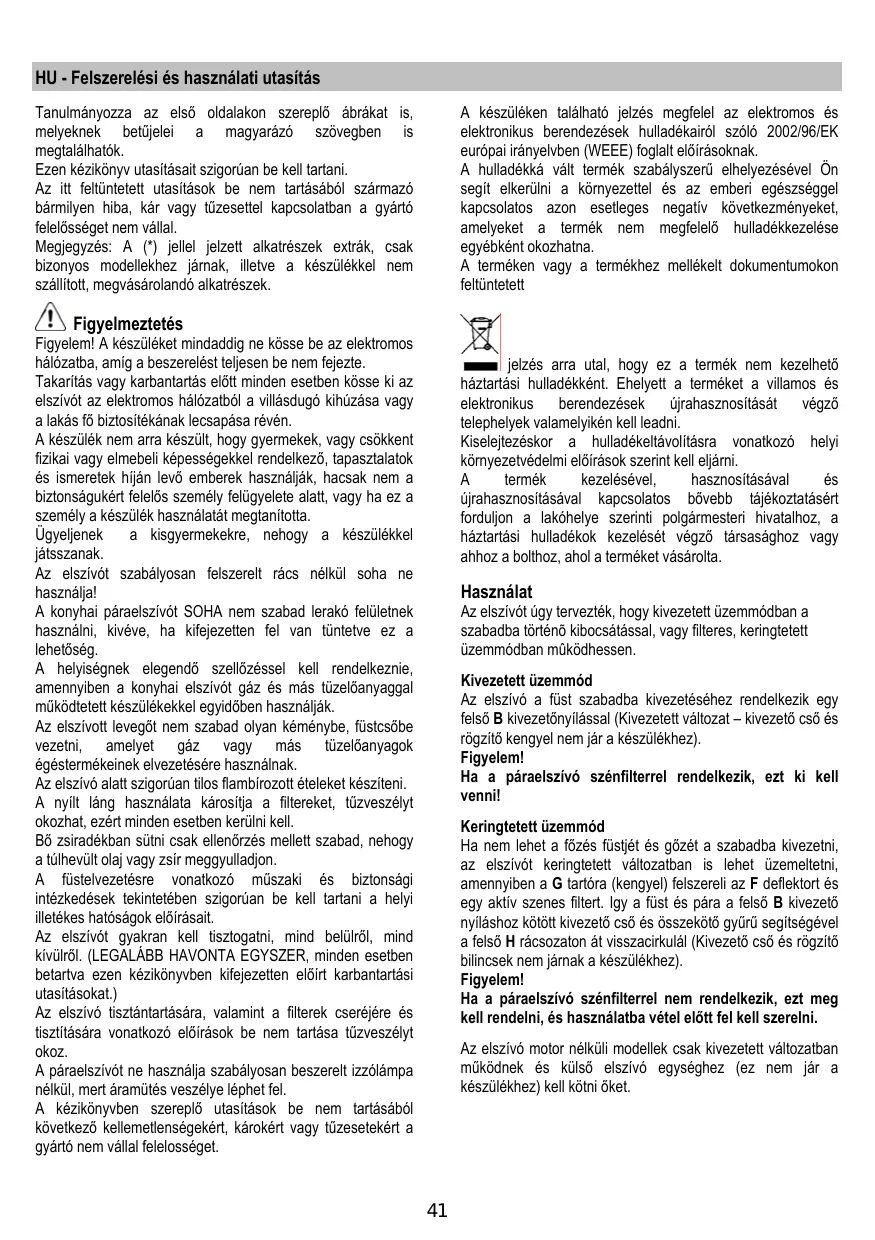

HU - Felszerelési és használati utasítás Tanulmányozza az első oldalakon szereplő ábrákat is, melyeknek betűjelei a magyarázó szövegben is megtalálhatók. Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt feltüntetett utasítások be nem tartásából származó bármilyen hiba, kár vagy tűzesettel kapcsolatban a gyártó felelősséget nem vállal. Megjegyzés: A (*) jellel jelzett alkatrészek extrák, csak bizonyos modellekhez járnak, illetve a készülékkel nem szállított, megvásárolandó alkatrészek. A készüléken található jelzés megfelel az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK európai irányelvben (WEEE) foglalt előírásoknak. A hulladékká vált termék szabályszerű elhelyezésével Ön segít elkerülni a környezettel és az emberi egészséggel kapcsolatos azon esetleges negatív következményeket, amelyeket a termék nem megfelelő hulladékkezelése egyébként okozhatna. A terméken vagy a termékhez mellékelt dokumentumokon feltüntetett Figyelmeztetés Figyelem! A készüléket mindaddig ne kösse be az elektromos hálózatba, amíg a beszerelést teljesen be nem fejezte. Takarítás vagy karbantartás előtt minden esetben kösse ki az elszívót az elektromos hálózatból a villásdugó kihúzása vagy a lakás fő biztosítékának lecsapása révén. A készülék nem arra készült, hogy gyermekek, vagy csökkent fizikai vagy elmebeli képességekkel rendelkező, tapasztalatok és ismeretek híján levő emberek használják, hacsak nem a biztonságukért felelős személy felügyelete alatt, vagy ha ez a személy a készülék használatát megtanította. Ügyeljenek a kisgyermekekre, nehogy a készülékkel játsszanak. Az elszívót szabályosan felszerelt rács nélkül soha ne használja! A konyhai páraelszívót SOHA nem szabad lerakó felületnek használni, kivéve, ha kifejezetten fel van tüntetve ez a lehetőség. A helyiségnek elegendő szellőzéssel kell rendelkeznie, amennyiben a konyhai elszívót gáz és más tüzelőanyaggal működtetett készülékekkel egyidőben használják. Az elszívott levegőt nem szabad olyan kéménybe, füstcsőbe vezetni, amelyet gáz vagy más tüzelőanyagok égéstermékeinek elvezetésére használnak. Az elszívó alatt szigorúan tilos flambírozott ételeket készíteni. A nyílt láng használata károsítja a filtereket, tűzveszélyt okozhat, ezért minden esetben kerülni kell. Bő zsiradékban sütni csak ellenőrzés mellett szabad, nehogy a túlhevült olaj vagy zsír meggyulladjon. A füstelvezetésre vonatkozó műszaki és biztonsági intézkedések tekintetében szigorúan be kell tartani a helyi illetékes hatóságok előírásait. Az elszívót gyakran kell tisztogatni, mind belülről, mind kívülről. (LEGALÁBB HAVONTA EGYSZER, minden esetben betartva ezen kézikönyvben kifejezetten előírt karbantartási utasításokat.) Az elszívó tisztántartására, valamint a filterek cseréjére és tisztítására vonatkozó előírások be nem tartása tűzveszélyt okoz. A páraelszívót ne használja szabályosan beszerelt izzólámpa nélkül, mert áramütés veszélye léphet fel. A kézikönyvben szereplő utasítások be nem tartásából következő kellemetlenségekért, károkért vagy tűzesetekért a gyártó nem vállal felelosséget. jelzés arra utal, hogy ez a termék nem kezelhető háztartási hulladékként. Ehelyett a terméket a villamos és elektronikus berendezések újrahasznosítását végző telephelyek valamelyikén kell leadni. Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi környezetvédelmi előírások szerint kell eljárni. termék kezelésével, hasznosításával újrahasznosításával kapcsolatos bővebb tájékoztatásért forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a háztartási hulladékok kezelését végző társasághoz vagy ahhoz a bolthoz, ahol a terméket vásárolta. Használat Az elszívót úgy tervezték, hogy kivezetett üzemmódban a szabadba történõ kibocsátással, vagy filteres, keringtetett üzemmódban mûködhessen. Kivezetett üzemmód Az elszívó a füst szabadba kivezetéséhez rendelkezik egy felső B kivezetőnyílással (Kivezetett változat – kivezető cső és rögzítő kengyel nem jár a készülékhez). Figyelem! Ha a páraelszívó szénfilterrel rendelkezik, ezt ki kell venni! Keringtetett üzemmód Ha nem lehet a főzés füstjét és gőzét a szabadba kivezetni, az elszívót keringtetett változatban is lehet üzemeltetni, amennyiben a G tartóra (kengyel) felszereli az F deflektort és egy aktív szenes filtert. Igy a füst és pára a felső B kivezető nyíláshoz kötött kivezető cső és összekötő gyűrű segítségével a felső H rácsozaton át visszacirkulál (Kivezető cső és rögzítő bilincsek nem járnak a készülékhez). Figyelem! Ha a páraelszívó szénfilterrel nem rendelkezik, ezt meg kell rendelni, és használatba vétel előtt fel kell szerelni. Az elszívó motor nélküli modellek csak kivezetett változatban működnek és külső elszívó egységhez (ez nem jár a készülékhez) kell kötni őket.

aljzat, és a füstelvezetéshez lehet-e csatlakozni egy kültérbe vezető készülékhez (csak kivezetett üzemmódnál).

• Végezze el az összes szükséges kőművesmunkát (pl. csatlakozó aljzat telepítése, kivezető cső számára falnyílás készítése). Az elszívót a legtöbb falhoz/mennyezethez alkalmas rögzítő tiplikkel láttuk el. Mindazonáltal szakembert kérdezzen meg arról, alkalmasak-e anyagok adott falhoz/mennyezethez. A falnak/mennyezetnek elegendően erősnek kell lennie, hogy az elszívó súlyát megtartsa. Felszerelés A főzőkészülék felülete és a konyhai szagelszívó legalsó része közötti minimális távolság nem lehet kisebb, mint 50cm elektromos főzőlap, és 65cm gáz vagy vegyes tüzelésű főzőlap esetén. Ha a gázfőzőlap beszerelési utasításában ennél nagyobb távolság szerepel, azt kellfigyelembe venni. Villamos bekötés A hálózati feszültségnek azonosnak kell lennie a konyhai páraelszívó belsejében elhelyezett műszaki adattáblán feltüntetett feszültséggel. Ha az elszívó rendelkezik villásdugóval, csatlakoztassa egy hozzáférhető helyen elhelyezett, az érvényben lévő szabványoknak megfelelő dugaszoló aljzathoz. Ha nem rendelkezik csatlakozódugóval (közvetlen csatlakozás a hálózathoz) vagy a dugaszoló aljzat nem hozzáférhető, szereljen fel egy szabványos, kétpólusú megszakítót, amely III. túláram-kategória esetén biztosítja a hálózatról való teljes leválasztását, a telepítési szabályoknak megfelelően. FIGYELEM! mielőtt az elszívó áramkörét visszaköti a hálózatba és ellenőrzi, hogy az elszívó helyesen működik-e, mindig ellenőrizze azt is, hogy a hálózati vezeték beszerelése szabályos-e. A fali modell felszerelése ábra 5 Az elektromos szerelési munkálatok idejére kösse ki az elszívót a hálózatból, a lakás kapcsolódobozának lecsapásával. Vegye ki a zsírszűrőt/szűrőket/valamint a szénszűrő ágyat.

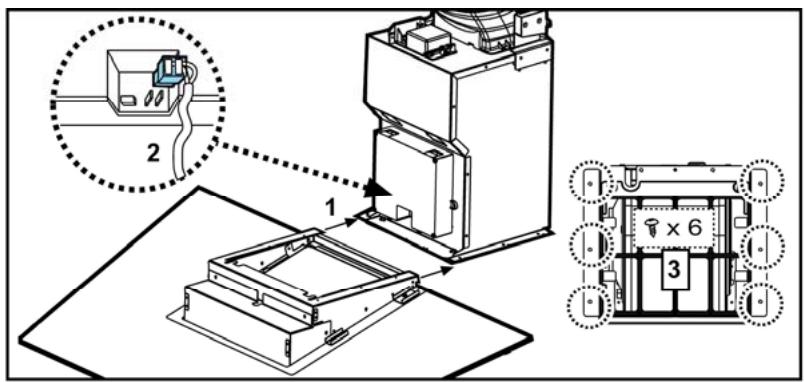

1. Helyezze az elszívó egységet egy vízszintes felületre,

majd kösse hozzá az elszívó alsó részét.

2. Alakítsa ki az elektromos öszeköttetést a két rész között.

3. Rögzítse véglegesen a csuklyát az elszívó egységhez a

12 csavar segítségével.

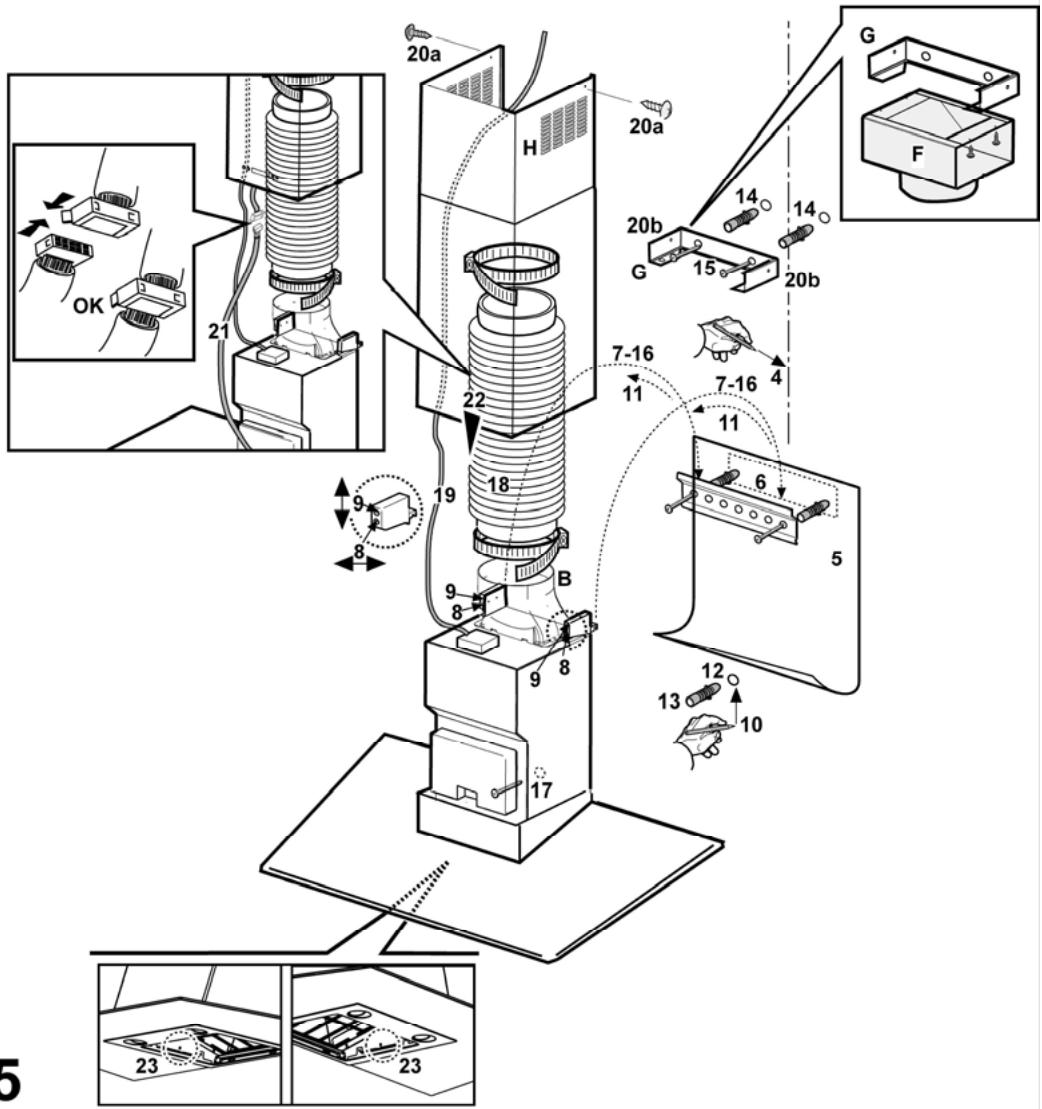

4. Ceruzával a főzőlap középvonalával egybevágóan

húzzon vonalat a falon, egészen a plafonig. Ez megkönnyíti a felszerelést.

5. Helyezze a fúrósablont a falra: a sablonra nyomtatott

vertikális középvonal egybe kell essen a falra felrajzolt középvonallal, továbbá a fúrósablon alsó szegélye az elszívó alsó szegélyével.

6. Helyezze az alsó tartóhorgot a fúrósablonra, úgy, hogy a

szaggatottan jelölt négyszöggel egybeessen. Jelölje meg a két külső lyukat majd fúrja ki, vegye el a fúrósablont, helyezzen be 2 tiplit majd rögzítse 2 db 5x45mm-es csavarral a kürtőtartó horgot..

7. Ültesse az elszívót az alsó horogra.

8. Állítsa be a csuklya faltól való távolságát.

9. Állítsa be a a csuklya vízszintes tengelyét.

10. Az elszívó egység belső oldalán jelölje megceruzával a

csuklya végleges rögzítési helyét, (1 vagy 2 végleges rögzítő pontra van szükség).

11. Emelje le az elszívót az alsó tartókról.

12. Fúrja át a megjelölt helyeken (Ø8mm).

13. Szükség esetén helyezzen be 1 vagy 2 tiplit.

14. A plafonhoz csatlakozó falra szerelje fel a tartórudakat

„G“, a kürtő tartórúdját használva fúrósablonnak (ha van, a horgon kialakított kis bemélyedés egybe kell essen a falra előzetesen berajzolt vonallal) jelölje be a 2 lyukat, fúrja ki (Ø8mm), majd helyezze be a 2 tiplit.

15. Rögzítse a falhoz 2 db 5x45mm-es csavarral a kürtőtartó

16. Ültesse rá a csuklyát az alsó horgokra.

17. Rögzítse véglegesen a csuklyát (KÖTELEZŐ!!).

18. Kösse be a füstelvezető csövet a csatlakozógyűrűbe,

mely az elszívómotor egység fölött van elhelyezve. (cső és bilincs nincs a csomagban) A cső másik vége a külstéri füstkivezető diszpozitívhez kell kötni, amennyiben a készülék elszívó üzemmódban szeretné működtetni. Amennyiben szűrő módban használja, rögzítse a F Felszerelés PMielőtt a telepítést elkezdené:

• Ellenőrizze, hogy a megvásárolt termék a kiválaszott telepítési helynek megfelelő méretű-e.
• A telepítés megkönnyítése érdekében javasoljuk, hogy ideiglenesen távolítsa el a zsírszűrőt és minden olyan más alkatrészt, amelyeknek le- és felszerelése engedélyezett, és ez itt le van írva. Ezeket az alkatrészeket a telepítés befejeztével vissza kell szerelni. A leszereléshez lásd a megfelelő bekezdéseket.

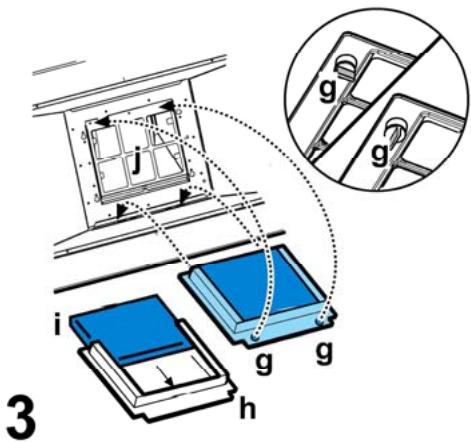

• Vegye le az aktív szenes filtert/filtereket (*) ha van a gépen (lásd a vonatkozó bekezdést is). Ezt csak akkor kell visszaszerelni, ha az elszívót keringtetett üzemmódban kívánja használni.
• Ellenőrizze, hogy az elszívó belsejében nem maradtak-e (szállítási igények miatt) tartozékok (például csavarokat tartalmazó zacskók (*), garanciaokmány (*) stb.) ha igen, vegye ki és őrizze meg.
• Ha lehetséges, az elszívó felszerelési helye alatt és környezetében bontsa ki és távolítsa el a bútorokat, hogy jobban hozzáférhessen a falhoz/mennyezethez, ahová az elszívót telepíteni fogja. Ha nem lehet, a bútorokat és a szerelés környezetét amennyire lehetséges, takarja le. Válasszon ki egy sík felületet, takarja le, és erre rakja le az elszívót és a hozzá tartozó kiegészítőket.
• A lakás főbiztosítékának lekapcsolásával válassza le a páraelszívót az elektromos hálózatról, amíg a villamos csatlakozási munkák tartanak!
• Ellenőrizze továbbá, hogy az elszívó telepítési zónájában (olyan helyen, amely azután is hozzáférhető, hogy az elszívót felszerelték), van-e egy villamos csatlakozó

deflektort a kürtő tartóhoz G, majd a cső másik végét kösse az F deflektor csatlakozógyűrűjébe.

19. Kösse be a hálózatba.

20. Helyezze fel a kürtőt, majd rögzítse felül 2 csavarral

(20a) a „G“ kürtőtartó horoghoz (20b).

21. Kösse a vezérlőpanelt az elszívó elektromos dobozához.

22. Engedje, hogy a kürtő alsó szekciója az elszívó egység

teljes takarásáig, az elszívó felett kialakított helyen való megüléséig csússzon be.

23. Rögzítse két csavarral a kürtő alsó részét.

Szerelje vissza a szénszűrő és a zsírfilter/ek ágyát, majd ellenőrizze az elszívó megfelelő működését.

Az elszívó állapotát jelzi.

4. „-” Sebességcsökkentő / motor KI gomb

A motor kikapcsolásához a „-” gomb nyomogatásával csökkentse a motor sebességét addig, míg az le nem áll.

5. „+” Sebességnövelő / motor BE gomb

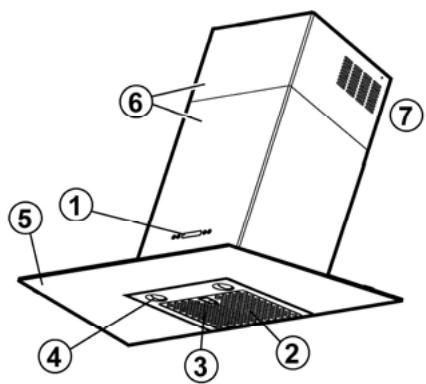

A motor bekapcsolásához nyomja meg a „+” gombot – a motor az 1. sebességfokozatra kapcsol. A sebességfokozatok sorrendje 1-2-3-4, vagyis a „+” gomb minden egyes megnyomásával a motor a következő sebességfokozatba kapcsol. Ha a motor 4. sebességfokozatában megnyomja a „+” gombot, sípszó hallatszik. Az elszívó leírása ábra 1

3. Zsírszűrő filter kiakasztó horog

6. Teleszkópos kürtő

7. Levegő kimenet (csak keringtetett üzemmódban történő

használat esetén) A motor 4. sebességfokozata az időzített, gyors sebességfokozatot jelenti. A gyári időzítés 5 perc, melynek leteltével az elszívó a 2. sebességfokozatba tér vissza. A funkciónak az időzítés lejárta előtt való kikapcsolásához egyszerűen nyomja meg a „-” gombot.

Órabeállítás Az óra bármikor beállítható, kivéve akkor, ha az időzítés funkció be van kapcsolva. Az óra 12 órás formátumban jeleníthető meg, 1:00 és 12:59 közé eső értékekkel. Az óra újrabeállításához nyomja meg 5 másodpercig az „IDŐZÍTÉS” gombot, majd a „+”, illetve „-” gombokkal hajtsa végre az óra beállítását. A felhasználó az órát 1 perces lépésekben állíthatja be, azonban a „+”, illetve „-” gomb 1 másodpercnél tovább tartó lenyomása esetén a növelés, illetve csökkentés lépésköze 5 perc lesz. Ennek során a kijelző az 5 perc egészszámú többszörösére kerekíti a beállított értéket. Az óra újrabeállításának megszakításához nyomja meg az „Időzítés” gombot. Amennyiben 1 percen keresztül nem nyom meg semmilyen gombot, a készülék elfogadja és 1 perccel növeli a beállított értéket, és elkezd számolni. Működése Amikor a konyhában különösen nagy a párakoncentráció, használja a nagyobb sebességet. Javasoljuk, hogy főzés előtt 5 perccel kapcsolja be az elszívót, és a főzés befejezése után 15 percig működtesse tovább. Kezelőpanel

Az időzítést 1 perces lépésekben lehet szabályozni – az alapbeállítás 10 perc. Az érték 1–20 percig állítható be. Az „IDŐZÍTÉS” gomb megnyomását követő 5 másodpercen belül a rendszer a beállított üzemmódra kapcsol, ahol a felhasználó a „-” és „+” gombokkal beállíthatja a visszaszámláló idejét. Amennyiben az Időzítés funkció kiválasztását, illetve az idő beállítását követő 5 másodpercen belül nem történik további beállítás, a visszaszámlálás elkezdődik. Az időzítés visszaszámlálása a következő módon indítható el: - Az IDŐZÍTÉS gomb első megnyomását követően (alapértelmezett időbeállítás) - Az IDŐZÍTÉS gombnak a kívánt visszaszámlálási idő beállítását követő 5 másodpercen belüli megnyomásával Az időzítés visszaszámlálásának elindítását követően az időzítés az IDŐZÍTÉS gomb megnyomásával kikapcsolható.

Világítás BE/KI gomb. A zsírszűrő jelzése Amennyiben a motor üzemideje eléri a 40 órát, a kijelzőn megjelenik a „Grease Filter” (zsírszűrő) felirat. Ha a jelzés megjelenik a kijelzőn, a beszerelt szűrőt meg kell mosni. A zsírszűrő jelzésének nullázásához nyomja meg 5 másodpercig a „+” gombot: a „Grease Filter” (zsírszűrő) felirat sípszó kíséretében eltűnik, a kijelző pedig a normál funkciókijelzésre kapcsol. Ezt követően a zsírszűrő számlálója lenullázódik. A szénszűrő jelzése Amennyiben a motor üzemideje eléri a 160 órát, a kijelzőn megjelenik a „Charcoal Filter” (szénszűrő) felirat. Ha a jelzés megjelenik a kijelzőn, a beszerelt szűrőt ki kell cserélni. A szénszűrő jelzésének nullázásához nyomja meg 5 másodpercig a „-” gombot: a „Charcoal Filter”

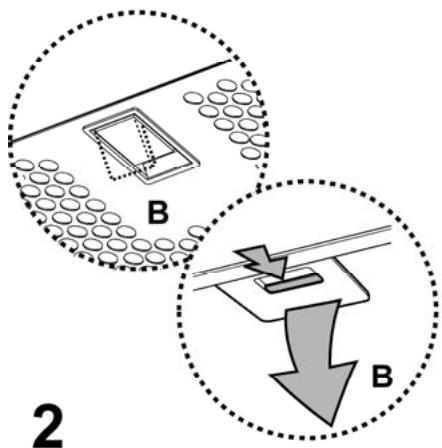

(szénszűrő) felirat sípszó kíséretében eltűnik, a kijelző pedig a normál funkciókijelzésre kapcsol. Ezt követően a szénszűrő számlálója lenullázódik. A helytelen karbantartás, vagy a fent említett utasítások be nem tartása miatt a motorban esetleg bekövetkező károk vagy tűzesetek miatt semmiféle felelősséget nem vállalunk. A szénszűrő jelzésének bekapcsolása/kikapcsolása A szénszűrő bekapcsolásához, illetve kikapcsolásához 5 másodpercig tartsa egyidejűleg lenyomva a „-” és „+” gombot. A szénszűrő bekapcsolásakor, illetve kikapcsolásakor a motornak és az izzóknak lekapcsolt állapotban kell lenniük. A szénszűrő kikapcsolásával a szűrő jelzése kikapcsol. Zsírszűrő filter - ábra 2 Havonta egyszer (vagy amikor a filter telítődésjelző rendszere - ha a megvásárolt modell rendelkezik ilyennel - jelzi, hogy szükség van rá) nem agresszív tisztítószerrel, kézzel vagy mosogatógépben, alacsony hőfokon és rövid ciklussal el kell mosogatni. Mosogatógépben történő mosogatás a zsírszűrő elszíneződését okozhatja, de ez nem változtat hatékonyságán. A zsírszűrő filter leszereléséhez húzza meg a rugós horgot. A hangjelzés bekapcsolása/kikapcsolása A hangjelzés bekapcsolásához, illetve kikapcsolásához 5 másodpercig tartsa lenyomva a „Light” (világítás) gombot. Amennyiben a hangjelzést bekapcsolja, a készülék hangjelzést ad ki, a kijelzőn pedig 2 másodpercig megjelenik a „Snd” (hang) felirat. Amennyiben a hangjelzést kikapcsolja, a készülék nem ad ki hangjelzést, a kijelzőn pedig 2 másodpercig megjelenik a „Snd” (hang) felirat. Szénfilter (csak keringtetett változat esetén) ábra 3 Magában tartja a főzésből származó kellemetlen szagokat. A szénfiltert kéthavonta (vagy amikor a filter telítődést jelző rendszer – ha van ilyen az Ön készülékén – jelzi ennek szükségeségét) ki lehet mosni melegvíz és megfelelő mosószer segítségével, vagy mosogatógépben 65°C hőfokon (mosogatógépben történő mosogatás esetén futtasson le egy teljes mosogatási ciklust, de más edény ne legyen a gépben). A filter károsítása nélkül távolítsa el a fölösleges vizet, majd helyezze 10 percre a sütőbe 100°C hőmérsékleten, ezzel teljesen kiszárítja. A filterpaplant 3 évenként kell újra cserélni, valamint bármikor, ha megsérül. A filtertartó keretet a (g) gombok 90 °-kal való elfordításával vegye ki. Helyezze a szénfiltert a keret (h) belsejébe és mindent szereljen vissza a helyére (j). Hőmérséklet-figyelmeztetés Az elszívó rendelkezik egy hőmérséklet-érzékelővel, mely, amennyiben a kijelzőzóna hőmérséklete meghaladja a 70 °C-ot, a 2. sebességfokozatba kapcsolja a motort (a rendszer 250 ms-os időközökben ellenőrzi a hőmérsékletadatokat). Amennyiben a motor ki van kapcsolva vagy az 1. sebességfokozatban van, és a figyelmeztetés bekapcsol, a motor a 2. sebességfokozatba kapcsol, a kijelzőn pedig megjelenik a „care” (védelem) felirat. A figyelmeztetés bekapcsolt állapotában a motor sebességét kizárólag növelni lehet (3. vagy 4. sebességfokozatba). Amennyiben az elszívó hőmérséklete a figyelmeztetési határérték alá süllyed, a motor a figyelmeztetés előtti állapotra kapcsol. A figyelmeztetés miatti beavatkozást követő 3. percben a rendszer ismét ellenőrzi a kijelzőzóna hőmérsékletét: amennyiben 70 °C alatt van, a rendszer a beavatkozás előtti állapotra kapcsol vissza. Hagyományos, nem mosható és nem regenerálható szénfilter használható, ezt 3-4 havonta cserélni kell. A tűzött szénfilter össze van hegesztve a kerettel, ezért az elszívóhoz esetleg adott keretet nem kell felhasználni. A szénszűrőt az erre kialakított helyre kell beilleszteni és a rögzítőszerkezetekkel rögzíteni. Égőcsere - ábra 4 Bármilyen karbantartási munka megkezdése előtt szüntesse meg az elszívó áramellátását, kösse ki a hálózatból. Figyelem! Mielőtt a lámpákhoz érne, győződjön meg róla, hidegek-e.

• A lámpa kivételéhez egy kis laposfejű csavarhúzóval emelje meg az izzó széleit.
• Csavarja ki a cserélendő izzót, és tegyen be helyette egy újat (12 V, 20 W, 30°, Ø35, 12V, GU4).
• A lépések fordított sorrendben való elvégzésével szerelje be az új izzót. Amennyiben a világítás nem működik, mielőtt a műszaki szervízszolgálatot hívná ,ellenőrizze, hogy az égők helyesen illeszkednek-e a foglalatba. Karbantartás Figyelem! Takarítás vagy karbantartás előtt minden esetben kösse ki az elszívót az elektromos hálózatból a villásdugó kihúzása vagy a lakás fő biztosítékának lecsapása révén. Tisztítás Az elszívót gyakran kell tisztítani, mind belülről, mind kívülről (legalább olyan gyakran, mint a zsírszűrő filterek tisztítását). A tisztításhoz használjon semleges folyékony mosószerrel átitatott nedves ruhát. Kerülje a súrolószert tartalmazó mosószerek használatát. NE HASZNÁLJON ALKOHOLT! Figyelem! Az elszívó tisztán tartására, valamint a filterek cseréjére vonatkozó előírások be nem tartása tűzveszélyt okoz. Ezért felhívjuk figyelmét, hogy tartsa be az utasításokat.
