BEDIENUNGSANLEITUNG 7CFT-NERO ISL FAGOR

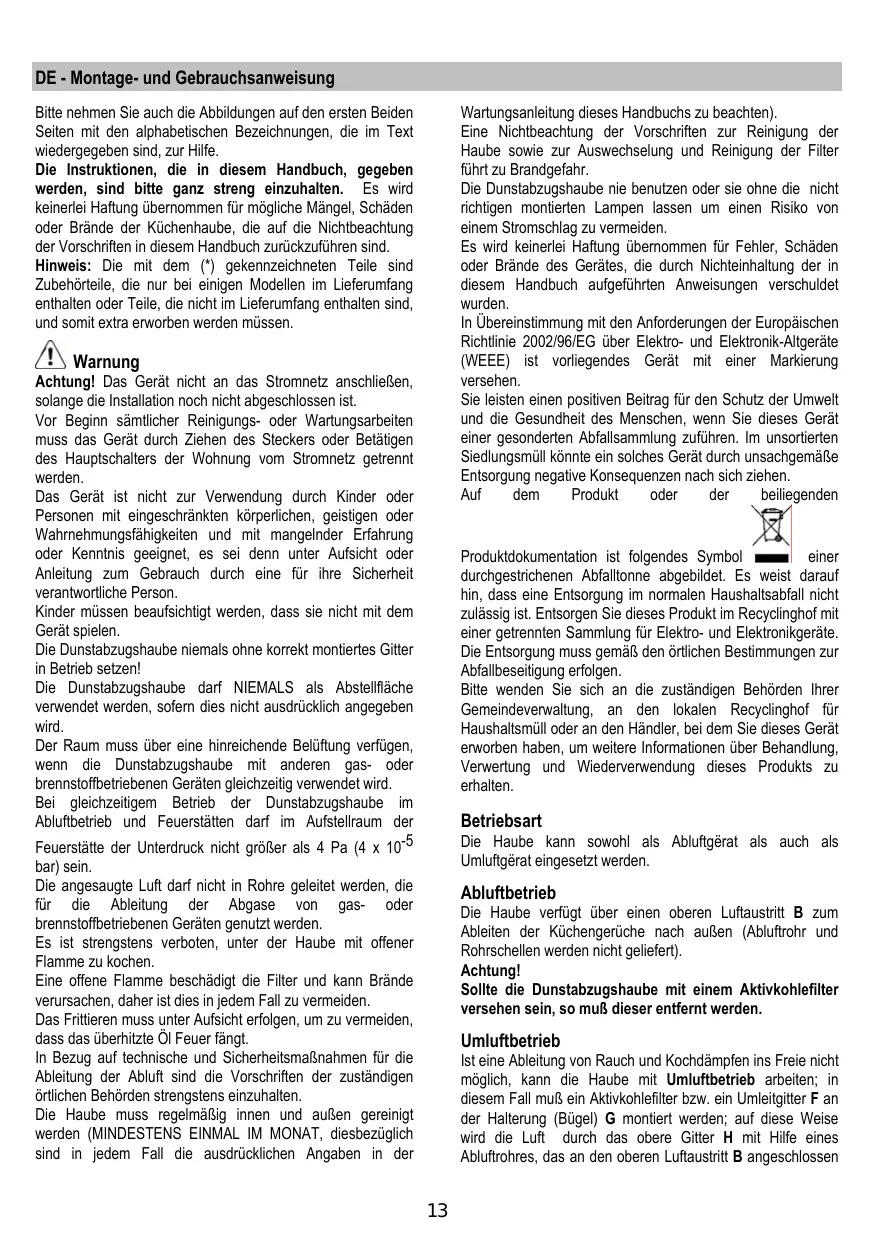

Bitte halten Sie auch die Abbildungen auf den ersten Beiden Seiten mit den alphabetischen Bezeichnungen, die im Text wiedergegeben sind, zur Hilfe.

Die Instruktionen, die in thisem Handbuch, gegeben werden, sinditte ganz streng einzuhalten. Es wird keinerlei Haftung ubernommen fur mögliche Mangel, Schaden oder Brände der Kuchenhaube, die auf die Nichtbeachtung der Vorschriften in thisem Handbuch zurückzufahren sind.

Hinweis: Die mit dem (*) gekennzeichneten Teile sind Zubehörteile, die nur bei einigen Modellen im Lieferumfang enthalten oder Teile, die nicht im Lieferumfang enthalten sind, und somit extra erworben werden müssen.

Warning

Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist.

Vor Beginn samtlicher Reinigungs- oder Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigten des Hauptschalters der Wohnung vom Stromnetz getrennt werden.

Das Gerät ist nicht zur Verwendung durch Kinder oder Personen mit eingeschänkten körperslichen, geistigen oder Wahrnehmungsfähigkeiten und mit mangelnder Erfahrung oder Kenntnis geeignet, es sei Denn unter Aufsicht oder Anleitung zum Gebrauch durch eine für ihre Sicherheit verantwortliche Person.

Kinder mussen beaufsichtigt werden, dass sie nicht mit dem Gerät speien.

Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen!

Die Dunstabzugshaube finden NIEMALS als Abstellfläche verwendet werden, sofern dies nicht ausrücklich angegeben wird.

Der Raum muss über eine hinreichende Belüfung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht länger als 4 Pa (4 x 10^-5 bar) sein.

Die angesaugte Luftarf nicht in Rohre geleitet werden, die für die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden.

Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen.

Eine offene Flamme beschädigt die Filter und kann Brände verursachen, davon ist dies in jedem Fall zu vermeiden.

Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen ortlichen Behörden strengstens einzuhalten.

Die Haube muss regelmäßigen innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT,这点bezüglich sind in jedem Fall die ausdrücklichen Angaben in der

Wartungsanleitung theses Handbuchs zu beachten).

Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgebung.

Die Dunstabzugshaube nie benutzen oder sie ohne die nicht richtigen montierten Lampen halten um einen Risiko von einem Stromschlag zu vermeiden.

Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in thisem Handbuch aufgeführten Anweisungen verschuldet wurden.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegenden Gerät mit einer Markierung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie these Gerä einer gesonderten Abfallsammlung zuführen. Im unsortingen Siedlungsmüll konnte ein solches Gerä durch unsachgemäße Entsorgung negative Konsequenzen nach sichziehen.

Auf dem Produkt oder der beiliegenden

einer

Produktdokumentation ist folgenden Symbol einer durchgestrichen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltscabfall nicht zulässig ist. Entsorgen Sie diese Produkte im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den ortlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmull oder an den Handler, bei dem Sie这点es Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung these Products zu erhalten.

Betriebsart

Die Haube kann sowohl als Abluftgerat als auch als Umluftgerat eingesetzt werden.

Abluftbetrieb

Die Haube verfügt über einen oberen Luftaustritt B zum Ableiten der Kuchengerüche nach außen (Abluftrohr und Rohrschellen werden nicht geliefert).

Achtung!

Sollte die Dunstabzugshaube mit einem Aktivkohlefilter versehen sein, so muß dieser entfernrt werden.

Umluftbetrieb

Ist eine Ableitung von Rauch und Kochdämpfen ins Freie nicht möglich, kann die Haube mit Umluftbetrieb arbeiten; in thisem Fall muß ein Aktivkohlefilter bzw. ein Umleitgitter F and der Halterung (Bügel) G montiert werden; auf diese Weise wird die Luft durch das obere Gitter H mit Hilfe eines Abluftrohres, das an den oberen Luftaustritt B angeschlossen

ist, und eines Anschlussrings am Umleitgitter F (Abluftrohr und Rohrschellen sind nicht im Lieferumfang enthalten) Rückgebungfr.

Achtung!

Sollte die Dunstabzugshaube nicht mit einem Aktivkohlefilter versehen sein, ist dieser zu bestellen und vor Inbetriebnahme des Gerätes einzusetzen.

Modelle ohne Saugmotor Funktionieren nur mit Abluftbetrieb und müssen an eine peripherische Saugeinheit (nicht im Lieferumfang enthalten) angeschlossen werden.

Befestigung

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaubeorida 50cm im Fall von elektrischen Kochfeldern und 65cm im Fall von Gas- oder kombinierten Herden nicht unterschreiben.

Wenn die Installationsanweisungen des Gaskochgerats einen größeren Abstand vorgegeben, ist dieser zu berücksichtigten.

Elektrischer Anschluss

Die Netzpannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose anzuschlieben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis: Bevor man den Stromkreis der Dunstabzugshaube an die Netzversorgung verbindet und den richtigen Betrieb zu ueberpruefen,itte immer kontrollieren dass die Netzversorgung immer richtig montiert worden wird.

Montage

Bevor Si mit der Montage beginnen:

• Überprüfen Sie, dass das erstandene Produkt von der Höhe her dem Bereich entspricht, in dem es angebracht werden soll.
  Um die Montage zu vereinfachen, wird empfohlen, die Fettfilter und andere Teile, die laut den vorliegenden Anweisungen ein- und ausgebaut werden konnen, zeitweise zu entfern.
• Entfernen Sie den/die Aktivkohlefilter (*), falls vorhanden (siehe hierzu auch den entsprechenden Absatz "Wartung"). Der/die Aktivkohlefilter wird/werden nur wieder in die Dunstabzugshaube eingesetzt, wenn diese im Umluftbetrieb verwendet werden soll.
• Vergewissem Sie sich, dass sich im Inneren der Dunstabzugshaube (aus Transportgründen) kein im Lieferumfang enthaltenes Material (zum Beispiel Tüchen mit Schrauben (), die Garantie (), usw.) befindet; falls vorhanden, entfern den Sie这点es und haben sie auf.
• Falls möglich, entfernen Sie die Möbel unter und um die Dunstabzugshaube herum, um besseren Zugriff auf die wichtere Wand/Decke zu haben, wo die Haube angebracht

wird. Sonst legen Sieitte eine Schutzabdeckung auf die Kochplatte, Arbeitsflache, sowie die Mobel und Wande, um sie vor Schaden oder Schmutz zu schutzen. Wahlen Sie eine ebene Oberflache, um die Einheit zusammenzubauen. Decken Sie diese Oberflache mit einer Schutzfolie ab und legen Sie die Dunstabzugshaube sowie alle im Lieferumfang enthaltenen Teile darauf.

Vor dem Anschluss des Gerätes ist die Sicherung der Steckdose auszuschalten
Vergewisern Sie sich zudem, dass in der Naze der Fläche, an der die Dunstabzugshaube angebrachte werden soll (eine Fläche, die auch nach der Montage der Dunstabzugshaube weiter zugänglich sein muss), eine Steckdose vorhanden ist und es möglich ist, die Dunstabzugshaube an eine Vorrichtung zum Ableiten der Dämpfe ins Freie anzuschließlich (nur Abluftbetrieb).
- Führn Sie alle notwendigen Arbeitsen durch (z.B.: Einbau einer Steckdose und/oder Anbringen eines Loches für den Durchgang des Abluftrohres).

Die Abzugshaube ist mit Dubeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzem solle ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außer dem muß die Wand/Decke das Gewicht der Abzugshaube trag den konnen.

Installation des Modells für die Wand

Bild 5

Vor dem Anschluss des Gerätes die Haube mit Hilfe der Hauptschalttafel der Wohnung stromlos setzen.

Den/die Fettfilter und das Kohlefiltergestell entfern.

1. Die Sauggruppe auf eine Fläche stellen und den unteren Haubenteil einschieben.
2. Den Elektroanschluss zwischen den beiden Teilen vormehmen.
3. Die Haube mit den 6 Schrauben endgültig an der Sauggruppe befestigen.
4. Mit einem Bleistift an der Wand eine Linie bis zur Decke kennzeichnen, die mit der Mittellinie übereinstimmen muss und die Montage erleichtert.
5. Den Bohrplan an die Wand legen: die vertikale Mittellinie des Bohrplans muss mit der an der Wand gekennzeichneten Linie übereinstimmen; ferner muss die untere Bohrplankante der unteren Kante der Haube entsprechen.
6. Den unteren Haltebügel so an das Bohrschema anlagen, dass er sich mit dem vorgezehnten Rechteckdeckt, die beiden äußerten Bohrlicher kennzeichnen und bohren, das Bohrschema entfernen und zwei Wandübelfingen und mit zwei 5x45mm-Schrauben den Haltebügel der Haube befestigen.
7. Die Haube am unteren Bügel einhängen.
8. Die Distanz der Haube zur Wand regeln.
9. Die Haube horizontal ausrichten.

10. Vom Innern der Saugruppe aus, mit einem Bleistift das Bohrloch fur die endgültige Befestigung der Haube kennzeichen (1 oder 2 endgültige Befestigungspunkte notwendig).

11. Die Haube vom unteren Bügel abnehmer.

12. Die gekennzeichne Stelle bohren (Ø8mm).
13. Je nach Bedarf 1 oder 2 Wandüb einfügen.
14. Den Kaminhaltebügel G an die Wand (nahe der Decke) anlagen, den Kaminhaltebügel als Bohrschablone benutzen (Sofern vorhanden, muss das keine Langloch auf der Halterung mit der vorher auf der Wand angezeichneten Linie übereinstimmen) und mit dem Bleistift zwei Löscher kennzeichnen, die Löscher bohren (Ø8 mm) und 2 Dübel einsetzen.
15. Den Kaminhaltebügel mit 2 Schrauben 5 × 45 ~mm an der Wand fixieren.
16. Die Haube beim unteren Bügel einhängen.
17. Die Dunstabzugshaube definitiv (UNBEDINGT NOTWENDIG) an der Wand fixieren.
18. Den Rohranschluss zum Ableiten des Rauchs am Anschlussring an der Oberseite des Saugmotors vornehmen (Rohr und Rohrschellen werden nicht mitgeliefert, sondern müssen gekauft werden). Das andere Rohrende muss bei Abluftbetrieb an eine Vorrichtung angeschlossen werden, die den Rauch in Freie leitet. Soll die Haube mit Umluftbetrieb arbeiten, anschließend das Umlenkgitter F am Kaminhaltebürger G befestigen und das andere Rohrende mit dem auf das Umlenkgitter F gesetzten Anschlussring verbinden.
19. Den Elektroanschluss vornehmen.
20. Die Kamine anbringen und oben mit 2 Schrauben (20a) an der Kaminhalterung „G" (20b) fixieren.
21. Verbinden Sie die Steuertafel mit dem Steuerkasten der Dunstabzugshaube.
22. Den unteren Kaminteil nach unten gleiten setzen, um die Sauggruppe vollständig abzudecken und in den entsprchenden Sitz an der Haube einschieben.
23. Das Kaminunterteil mit zwei Schrauben befestigen.
    Das Kohlefiltergestell und den/die Fettfilter wieder einbauen und den ordnungsgemäßen Betrieb der Haube prüfen.

Beschreibung der Dunstabzugshaube

Bild 1

1. Bedienfeld
2. Fettfilter
3. Griff zum Aushaken des Fettfilters
4. Halogenlampe
5. Dunstschirm
6. Teleskopkamin
7. Luftausstritt (nur bei Umluftbetrieb)

Betrieb

Im Falle einer sehr intensiven Kuchendunstkoncentration die höchste Saugstarke einschalten. Es wird empfohlen, die Dunstabzugshaube schon f芮 Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungebahr 15 Minuten weiterlaufen zu halten.

Kontrolpaneel

1. Timer-Taste

Die Einstellung des Timers kann in Schritten von 1 Minute (auf- oder absteigend) vorgenommen werden. Die eingestellte Standardzeit beträgt 10 Minuten.

Der einzustellende Wert kann zwischen 20 Minuten und 1 Minute liegen.

Nach dem Betätigten der „TIMER“-Taste gehen das System innerhalb von 5 Sekunden in den Einstellmodus über. Nun kann der Benutzer den gewünschten Zeitraum mittels der Tasten „ und“, einstellen. Soltte innerhalb von 5 Sekunden nach dem Auswahlen der Timer-Funktion bzw. der Zeiteinstellung keine Einstellung vorgenommen werden, beginnt der Countdown.

Der Countdown des Timers kann folgendermaßen aktiviert werden:

• nach dem ersten Betätigungen der TIMER-Taste (Standartwert der Zeit);

• indemn innerhalb von 5 Sekunden nach dem Einstellen der gewünschten Countdown-Zeit die TIMER-Taste betätig wird.

Sobald der Timer mit dem Countdown begonnen hat, kann dieser Vorgang durch das Betätigten der TIMER-Taste wieder aufgehoben werden.

2. Licht-Taste

Licht-Taste ON/OFF.

3. Display

Zeigt den Status der Dunstabzugshaube an.

4. "Taste zur Geschwindigkeitsverringerung / Motor OFF

Der OFF-Status wird erreicht, indem die Taste "-" betägt und somit die Geschwindigkeit verringgert wird, bis schließlich der Motor ausgeht.

5. "Taste der Geschwindigkeitssteigerung / Motor ON

Den ON-Status erreicht man durch das Betätigten der Taste _a + ^a . Der Motor lauft auf der ersten Geschwindigkeitsstufe an.

Bei jedem Betätigten der Taste _r + ^a geht der Motor zur nachsten Geschwindigkeitsstufe über. Es gibt folgende Geschwindigkeitsstufen: 1-2-3-4.

Wenn sich der Motor auf der 4. Geschwindigkeitsstufe befindet und die Taste _n + ^n betätigt wird,ertont ein akustisches Signal.

Die höchste Geschwindigkeitsstufe des Motors ist die Stufe Nummer 4. Sie ist zeitgeschaltet.

Die Standardeinstellung der Zeitschaltung beträgt 5'. Nach dem Ablaufen dieser Zeitspanne wird die Dunstabzugshaube auf der 2. Geschwindigkeitsstufe aktiviert.

Um die Funktion vor dem Ablaufen these Zeitraums zu deaktivieren, muss die Taste „betätig werden.

SONDERFUNKTIONEN

Clock-Programmierung

Das Einstellen der „Clock" ist jederzeit möglich, es sei dann, es ist die Timer-Funktion aktiviert.

Die Zeit kann im 12-Stunden-Format und bzw. in einem Bereich, der zwischen 1:00 und 12:59 Uhr liegt, angezeigt werden.

Zum Einstellen der Zeit muss zuerst die „Timer“-Taste 5 Sekunden lang betätigt und danach die Uhrzeit mittels der Tasten „+“ und „-“ reguliert werden.

Die Zeit kann in Schritten von 1 Minute erhöht/verringert werden. Werden die Tasten n^ + ^ n^ - ^ hinge gen eine 1 Sekunde lang betätigt, erfolgt die Erhöhung/Verringerung in Schritten von 5 Minuten. Hierbei wird die Zeit automatisch auf die nachstliegenden 5 Minuten erhöht. Die Einstell-Phase kann durch das Betätigten der „Timer"-Taste beendet werden.

Sollte eine Minute lang keine Taste betätigt werden, wird der eingestellte Wert vom System angenommen, welches 1 Minute zu dem entsprechenden Wert addiert und dann mit dem Zahlen beginnt.

Fettfilter-Anzeige

Nach 40 Betriebsstunden des Motors wird auf dem Display der Schriftzug „Grease Filter" angezeigt. Soltte diese Anzeige auf dem Display erscheinen, dann muss der Filter gereinigt werden.

Um die Fettfilter-Anzeige zuszkustellen, muss die Taste „+“ 5 Sekunde lang betägt werden. Danach erlischt die Anzeige „Grease Filter“, ein akustischer Signatlon weist darauf hin, dass der Vorgang abgeschlossen wurde und auf dem Display werden wieder die normalen Betriebsfunktionen angezeigt.

Zum Schluss wird der Zähler des Fettfilters automatisch genullt.

Kohlefilter-Anzeige

Nach 160 Betriebsstunden des Motors wird auf dem Display der Schriftzug „Charcoal Filter" angezeigt. Solle these Anzeige auf dem Display erscheinen, dann muss der Filter ausgewechselt werden.

Um die Kohlefilter-Anzeige zurückzustellen, muss die Taste ^十 + ^十 5 Sekunden lang betätig werden. Danach erlischt die Anzeige „Charcoal Filter", ein akustischer Signatlon weist darauf hin, dass der Vorgang abgeschlossen wurde und auf dem Display werden wieder die normalen Betriebsfunktionen angezeigt.

Nun wird der Zähler des Kohlefilters automatisch genullt.

Aktivierung/Deaktivierung der Kohlefilter-Anzeige

Zum Aktivieren und Deaktivieren des Kohlefilters müssen die Tasten „und“,“,+) gleichzeitig 5 Sekunden lang betätig werden. Die Aktivierung bzw. Deaktivierung des Kohlefilters muss bei stillstehendem Motor und ausgeschalteter Lampe erfolgen.

Wenn der Kohlefilter ausgeschaltet ist, wird auch der Alarm des Filters deaktiviert.

Aktivierung/Deaktivierung des akustischen Signatons Sümmtliche akustischen Signtöne können aktiviert bzw. deaktiviert werden, indem die „Light"-Taste 5 Sekunden lang betägt wird.

Wenn der akustische Signalton aktiviert ist, muss ein Ton ausgestoßen und auf dem Display das Symbol „Snd" 2 Sekunden lang angezeigt werden.

Ist der akustische Signalton hingegen deaktiviert, muss das Symbol „Snd“ 2 Minuten lang auf dem Display erschinen und es darf kein Ton ausgestoßen werden.

Temperatur-Alarm

Die Dunstabzugshaube ist mit einem Temperatursensor ausgestattet, durch welchen die Geschwindigkeitsstufe 2 des Motors aktiviert wird, sobald die Temperatur im Display-Bereich über 70^ liegen sollte (die Daten werden vom System alle 250 ms überprüft).

Wenn der Motor ausgeschaltet ist bzw. wenn er sich auf der 1. Geschwindigkeitsstufe befindet und der Alarm ausgelost wird, Goes der Motor auf die 2.

Geschwindigkeitsstufe über und auf dem Display wird der Schriftzug „care" angezeigt. Während der Alarmphase kann die Motorengeschwindigkeit lediglich erhöht (3. und 4. Geschwindigkeitsstufe) werden. Sobald die Temperatur der Haube dann wieder unter der

Alarmschwelle liegt, kehrt der Motor in die Situation zurück, die vor dem Auslösen des Alarms geherrscht hat.

3 Minuten nach dem Auslösen des Alarms wird die Temperatur des Displaybereichs vom System erneut überprüft: Liegt sie unter 70^ werden sümmtliche Betriebsfunktionen auf ihre ursprünglichen Einstellungen zurückgesetzt.

Wartung

Hinweis ! Bevor Sie jeder Operation erfuellen, d.h. Reinigung oder Wartung, die Dunstabzugshaube von dem elektrischen Netz ausschalten , die Steckdose hersauziehen oder den Hauptschalter des Hauses losmachen.

Reinigung

Die Dunstabzugshaube muss sowohl innen als auch aussen haulig gereinigt werden (etwa in den selbst Intervalle, wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktem Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!

Achtung:

Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. These Anweisungen sind unbedingt zu beachten!

Der Hersteller übermimmt keine Haftung für irgendwelche Schäden am Motor oder aus Feuergründen, die auf eine

unsachgemäß Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführn sind.

Fettfilter

Bild 2

Dieser mussomal monatlich gewaschen werden (oder wenn das Sattigungsanzeigessystem der Filter - sofern bei dem jeweiligen Modell vorgesehen - dies aneigt). Das kann mit einem milden Waschmittel von Hand, oder in der Spulmaschine bei niedriger Temperatur und einem Kurzspülungen erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spulmaschine abfärben, was seine Filtertermkmale jedoch in keiner Weise beeinträchtigt.

Zwecks Demontage der Fettfilter den Aushakgriffziehen.

Aktivkohlefilter (nur bei der Umluftversion)

Bild 3

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Der Aktivkohlefilter wird alle zwei Monate (oder wenn das Sattigungsanzeigesystem der Filter - sofern bei dem jeweiligen Modell vorgesehen - diese Notwendigkeit anzeigt) in warmem Wasser und geeigneten Waschmitteln oder in der Spulmaschine bei 65^ gewaschen (in diesen Fall den ollständigen Spulzyklus - ohne zusätzliches Geschirr im Inneren der Geschirrspulmaschine - einschalten).

Das überschüsse Wasser entfern, ohne damit den Filter zu beschädigen; danach diese bis 100^ für 10 Minuten in den Ofen legen, um es vollständig zu trocknen. Das Vlies muss alle 3 Jahre ausgewechselt werden und weiterhin jeder Mal dann, wenn es beschädigt ist.

Das Gestell, das den Filter trägt, abnehmen, damit die Knäufe (g), die es an der Haube befestigen, um 90^ drehen. Das Kohlekissen (i) in den Rahmen (h) schieben und alles wieder an entsprechender Stelle (j) montieren.

Es besteht die Möglichkeit einen traditionellen Kohlefilter zu benutzen, welcher weder gewaschen noch regeneriert werden kann. Diese Kohlefilter muss alle 3 bis 4 Monate gewechseit werden.

Das Kohlefiltergestell und der Filter sind zusammengeschweit, das eventuell mit der Haube mitgelieferte Gestell ist daher nicht zu verwenden.

Der Kohlefilter wird in die Dunstabzugshaube eingesetzt und mit den vorgesehenen 2 Plastikschauben befestigt.

Ersetzten der Lempchen

Bild 4

Das Gerat von Stromnetz abschalten.

Hinweis: Vor Berühren der Lampen sich vergewissem, dass sie abgekühlt sind.

• Mit Hilde eines kleinen Schlitzschraubenziehers den Rand des Lämpchems anheben, um diese Herausziehen zu konnen.
  Das zu ersetzende Lampchen entfern und thises mit einer Lampe mit 12V 20W 30^ 035 12V GU4 ersetzen.
  Das Ersetzen und die Montage des neuen Lämpchems durchführten, indem die bescribenen Schritte in umgekehrter Reihenfolge ausgeführten werden.

Sollte die Beleuchting nicht Funktionieren, erst kontrollieren, ob die Lampen einwandfrei eingedreht sind, ehe man sich an den Kundendienst wendet.
