Бренд	ELICA
Модель	PRF0106388
Тип продукта	Кухонная вытяжка
Размеры (Д x Ш x В)	600 x 500 x 150 мм
Вес	12 кг
Электропитание	220-240 В, 50 Гц
Мощность двигателя	200 Вт
Максимальный расход воздуха	600 м³/ч
Уровень шума	50-65 дБ(А)
Освещение	LED, 2 x 1.5 Вт
Тип управления	Кнопки
Количество скоростей	3 скорости + интенсивная
Диаметр воздуховода	150 мм
Тип фильтрации	Моющиеся металлические фильтры (опция угольного фильтра)
Режим работы	Отвод или рециркуляция
Очистка фильтров	В посудомоечной машине или вручную каждые 2 месяца
Безопасность	Автоматическое отключение, защита от перегрева
Запасные части	Фильтры, лампы в наличии
Индекс ремонтопригодности	7.5/10
Гарантия	2 года
Страна производства	Италия

Часто задаваемые вопросы - PRF0106388 ELICA

Как установить вытяжку Elica PRF0106388?

Установка должна выполняться квалифицированным специалистом. Соблюдайте минимальные безопасные расстояния: 65 см над электрической плитой и 75 см для газовой плиты. Надежно закрепите настенный кронштейн и подключите воздуховод (при отводе).

Как чистить жировые фильтры?

Металлические фильтры можно мыть в посудомоечной машине или вручную с мягким моющим средством. Дайте им полностью высохнуть перед установкой. Чистите их каждые 2 месяца для поддержания эффективности.

Как часто заменять угольный фильтр?

Угольный фильтр, используемый в режиме рециркуляции, необходимо заменять каждые 6–12 месяцев в зависимости от интенсивности использования. Он не подлежит мытью. Засоренный фильтр снижает производительность и увеличивает шум.

Вытяжка не включается, что делать?

Сначала проверьте электропитание (розетка, предохранитель). Если дисплей не горит, возможно, двигатель находится в тепловой защите. Дайте ему остыть в течение 30 минут. Если проблема не исчезнет, обратитесь в сервисный центр.

Как настроить скорость всасывания?

Используйте кнопки на передней панели. Нажимайте для увеличения скорости (1, 2, 3). Интенсивный режим (скорость 4) доступен при сильном парообразовании. Он автоматически отключается через 10 минут.

Можно ли использовать вытяжку в режиме рециркуляции?

Да, вытяжка может работать в режиме рециркуляции. Необходимо установить угольный фильтр (не входит в комплект) и обеспечить циркуляцию воздуха в помещении. Внешний отвод более эффективен.

Что делать, если вытяжка шумит?

Чрезмерный шум может быть вызван засоренным фильтром, неплотно закрепленным воздуховодом или неустойчивой установкой. Проверьте фильтры, затяните винты и убедитесь, что воздуховод не перегнут.

Как заменить светодиодную лампу?

Отключите питание. Откройте крышку освещения и извлеките неисправную лампу. Замените на светодиодную лампу MR16 GU10 мощностью не более 1,5 Вт. Закройте крышку и восстановите питание.

Совместима ли вытяжка с индукционной плитой?

Да, вытяжка Elica PRF0106388 может устанавливаться над любыми плитами, включая индукционные, стеклокерамические, газовые. Соблюдайте минимальные безопасные расстояния, указанные в инструкции.

Где найти запасные части?

Запасные части (фильтры, лампы, пульты) доступны на сайте notice-facile.com или у авторизованных дилеров Elica. Используйте артикул PRF0106388 для идентификации деталей.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PRF0106388 ELICA

RU Инструкция по монтажу и эксплуатации

Дистанционно управление

Изделие хозяйственно-бытового назначения.

Производитель снимает с себя всякую ответственность за неполадки, ущерб или пожар, которые возникли при использовании прибора вследствие несоблюдения инструкций, приведенных в данном руководстве. Вытяжка служит для всасывания дыма и пара при приготовлении пищи и предназначена только для бытового использования.

Вытяжка может иметь дизайн, отличающийся от вытяжки показанной на рисунках данного руководства, тем не менее, руководство по эксплуатации, техническое обслуживание и установка остаются те же.

! Очень важно сохранить эту инструкцию, чтобы можно было обратиться к ней в любой момент. Если изделие продается, передается или переносится обеспечить, чтобы инструкция всегда была с ним.
! Внимательно прочитайте инструкцию. В ней находится важная информация по установке, эксплуатации и безопасности.
! Запрещается выполнять изменения в электрической или механической части изделия или в трубах рассеивания.
! Перед началом установки оборудования убедитесь в целостности и сохранности всех компонентов. При наличии любых повреждений обратитесь к поставщику и ни в коем случае не начинайте монтаж оборудования.

! Внимание!

Внимание! Не подключайте прибор к электрической сети, пока операции по установке полностью не завершены.

Прежде чем приступить к операциям по очистке или уходу отсоедините вытяжку от сети, вынув вилку или выключив общий выключатель электрической сети. Для выполнения всех операций по установке и уходу используйте рабочие перчатки. Дети или взрослые не должны пользоваться вытяжкой, если по своему физическому или психическому состоянию не в состоянии этого делать, или если они не обладают знаниями и опытом необходимыми для правильного и безопасного управления прибором. Не оставляйте детей без присмотра, чтобы они не играли с прибором. Не используйте вытяжку, если решетка неправильно установлена! Категорически запрещается использовать вытяжку в качестве опорной плоскости, если это специально не оговорено. Обеспечьте надлежащий воздухообмен помещения, когда Вы используете вытяжку в кухне одновременно с другими приборами на газу или на другом горючем. Вытягиваемый воздух не должен выбрасываться наружу через воздуховод, используемый для выброса дымов от приборов с газовым сжиганием или с питанием другими горючими. Категорически запрещается готовить блюда над пламенем, поскольку свободное пламя может повредить фильтры и стать причиной пожара; поэтому, воздерживайтесь от этого в любом случае. Жаренье в большом количестве масла должно производиться под постоянным контролем, имея в виду, что перегретое масло может воспламеняться. При использовании вместе с прочими аппаратами для варки, открытые части прибора могут сильно нагреваться. Что касается технических мер и условий по технике безопасности при отводе дымов, то придерживайтесь строго правил, предусмотренных регламентом местных компетентных властей. Производите периодическую очистку вытяжки как внутри, так и снаружи (ПО КРАЙНЕЙ МЕРЕ, РАЗ В МЕСЯЦ с соблюдением условий, которые специально предусмотрены в инструкциях по обслуживанию данного прибора). Несоблюдение инструкций по чистке вытяжки и по замене и чистке фильтров может стать причиной пожара. Не используйте и не оставляйте вытяжку без правильно установленных лампочек в связи с возможным риском удара электрическим током. Мы снимаем с себя всякую ответственность за неполадки, ущерб или сгорание прибора вследствие несоблюдения инструкций, приведенных в данном руководстве.

Данное изделие промаркировано в соответствии с Европейской директивой 2002/96/EC по утилизации электрического и электронного оборудования (WEEE).

Обеспечив правильную утилизацию данного изделия, Вы поможете предотвратить потенциальные негативные последствия для окружающей среды и здоровья человека.

Символ на самом изделии или сопроводительной документации указывает, что при утилизации данного изделия с ним нельзя обращаться как с обычными бытовыми отходами. Вместо этого, его следует сдавать в соответствующий пункт приемки электрического и электронного оборудования для последующей утилизации.

Сдача на слом должна производиться в соответствии с местными правилами по утилизации отходов.

За более подробной информацией о правилах обращения с такими изделиями, их утилизации и переработки обращайтесь в местные органы власти, в службу по утилизации отходов или в магазин, в котором Вы приобрели данное изделие.

Устройство разработано, испытано и изготовлено в соответствии с:

• Безопасность: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Эксплуатационные характеристики: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
  • ЭМС: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Предложения для правильного использования в целях снижения воздействия на окружающую среду: Включите вытяжной колпак на минимальной скорости, когда начинаете готовить, и оставьте его работать в течение нескольких

минут после того, как закончите готовить. Увеличивайте скорость только в случае большого количества дыма и пара, и прибегайте к использованию повышенных скоростей только в экстремальных ситуациях. Заменяйте угольный фильтр(ы), когда это необходимо, для поддержания хорошей эффективности уменьшения запахов. Очищайте жировой/ые фильтр(ы), когда это необходимо, для поддержания хорошей эффективности жирового фильтра. Используйте максимальный диаметр системы воздуховодов, указанный в данном руководстве, для оптимизации эффективности и минимизации уровня шума.

ВНИМАНИЕ! Отсутствие установки винтов и устройств крепления в соответствии с этими инструкциями может повлечь за собой риски электрического характера.

Пользование

Вытяжка сконструирована для работы в режиме отвода воздуха наружу или рециркуляции воздуха.

Исполнение с отводом воздуха

Пары выводятся наружу через выводную трубу, которая прикреплена к фланцу соединения всасывающего узла (удаленный двигатель).

Исполнение в режиме рециркуляции

Должен использоваться угольный фильтр, имеющийся в наличии у вашего дистрибутора. Втягиваемый воздух обезжиривается и дезодируется перед тем, как вновь возвращается в помещение через верхнюю решетку.

Установка

Для установки прибора необходимо два человека.

Прибор без всасывающего двигателя, поэтому он должен быть оборудован всасывающим узлом (удаленный двигатель) того же производителя.

Для установки прибора необходимо сделать подвесной потолок глубиной не меньше 220 мм и не больше 400 мм. Если глубина потолка будет больше указанного значения, необходимо заказать соответствующий набор монтажных кронштейнов с глубиной от 400 мм до 580 мм.

Можно выбрать с какой стороны будет выходить всасываемый воздух, с трех сторон вытяжки есть прямоугольные отверстия для выхода воздуха.

После того, как вы выбрали наилучшее положение вытяжки, необходимо подготовить систему каналов; поставляемый набор

включает один фланец выхода воздуха прямоугольной формы 230x80 мм для установки на выбранном отверстии выхода.

Оставить закрытыми неиспользуемые отверстия вывода воздуха.

В комплект поставки входит также патрубок, который позволяет использовать трубы диаметром 150 мм (смотри рис.1) если вы намереваетесь выполнить циркулярный воздуховод вывода воздуха.

Обозначить на потолке точку соответствующую центру установки вытяжки (смотри рис.2), затем обозначить точки для отверстий, которые должны быть выполнены согласно указанным размерам на рис.2.

Выполнить отверстия на прочном потолке с помощью спирального сверла диаметром 8 мм и вставить дюбеля из комплекта деталей, достаточно выполнить внешние отверстия, указанные на рис.2, внутренние -выполняются во время установки вытяжки.

Отрегулировать диапазон крепежных кронштейнов в зависимости от глубины ниши; минимум 220 мм максимум 400 мм как показано на рис.3. Крепко затянуть шурупы крепления отрегулированных кронштейнов.

Поместить вытяжку в устойчивое положение и закрепить ее шурупами из комплекта, смотри рис.4.

Выполнить отверстия в потолке по центральным отверстиям кронштейнов и окончательно закрепить аппарат оставшимися шурупами.

Выполнить электрические соединения (смотри рис.5) и соединить трубу вывода воздуха как указано в соответствующем разделе СИСТЕМЫ ВОЗДУХОВОДА.

Если устанавливается UP OPTIONAL MODULE LIGHT

Соединить кабель вытяжек спутников с разъемами указанными на рис.5.

Установить гипсокартонную плиту так, чтобы она плотно прилегала к металлическому краю вытяжки как показано на рисунке 6.

Отверстия, которые необходимо выполнить в гипсокартонной плите имеют размеры 502 мм X 502 мм, выполняются с помощью R71 по углам, использовать шаблон отверстий из комплекта деталей.

Для того чтобы прикрепить гипсокартон к вытяжке используйте шурупы из комплекта в точках указанных на рис.7, смотри шаблон отверстий из комплекта.

Вставить шурупы 3.5x22. Для прочной фиксации рекомендуем использовать минимум 12 шурупов.

Если вытяжка оснащена внутренней панелью, которая должна быть защита в гипсокартон, дерево или другой материал, необходимо выполнить плиту следующих размеров: 448мм X 448мм с R49 по углам, смотри шаблон отверстий.

Установить плиту на панель (рис.8) использовать шурупы из комплекта, если вы работаете с гипсокартоном или соответствующий типу используемого материала клей.

Внимание: Не использовать шурупы длиной больше толщины панели, максимум 3.5x22.

Открытие панели

Панель открывается, потянув ее за противоположную петлям сторону, возле светодиода, который указывает скорость всасывающего двигателя (рис.9).

Поддерживать рукой панель во время ее открытия.

После того как панель открылась вы можете снять жировой фильтр поворачивая соответствующую ручку, после чего возможно снять угольный фильтр (рис.10).

Для того чтобы закрыть панель достаточно вернуть ее в горизонтальное положение так, чтобы защелкнулась автоматическая защелка.

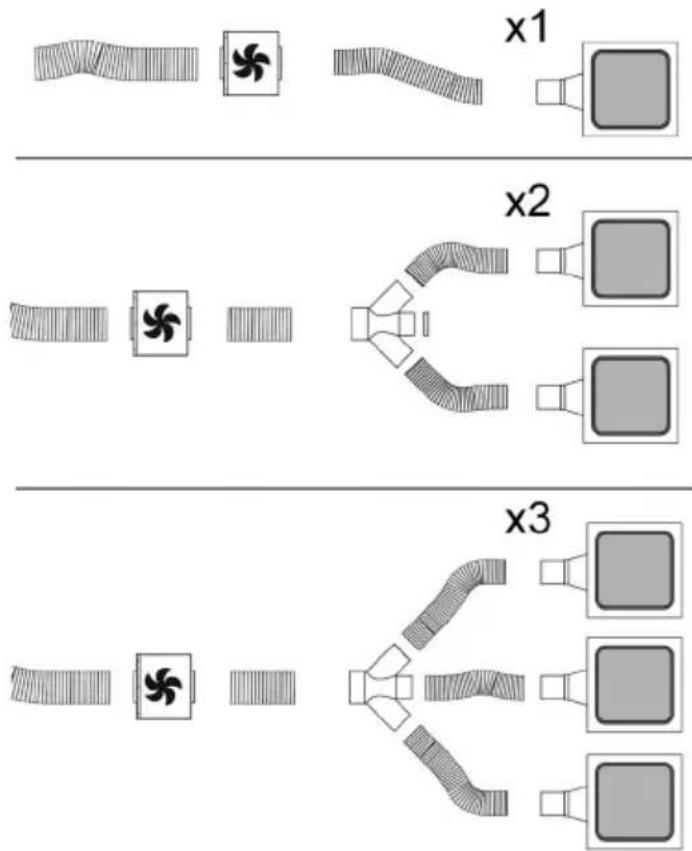

Система воздуховода

Можно установить вытяжку "UP" с дополнительными одним или двумя опциональными модулями в единой системе всасывания, то есть подсоединить к одному внешнему всасывающему двигателю, установленному внутри или снаружи помещения.

Единая система всасывания, состоящая из нескольких элементов, управляется одним пультом управления, так как только на вытяжке находятся электронные компоненты необходимые для функционирования вытяжки, а остальные UP OPTIONAL MODULE зависят от основной вытяжки UP.

Соединения между основной вытяжкой (UP) и остальными UP OPTIONAL MODULE должны быть выполнены следующим образом:

Электрическое соединение

Подключение вытяжки к электросети должно выполняться квалифицированным и специализированным персоналом. Напряжение сети должно соответствовать напряжению, указанному на табличке технических данных, которая размещена внутри прибора. Если вытяжка снабжена вилкой, подключите вытяжку к штепсельному разъему. Он должен отвечать действующим правилам и быть расположен в легкодоступном месте. Включить в розетку можно после установки. Если же вытяжка не снабжена вилкой (прямое подключения к сети), или штепсельный разъем не расположен в доступном месте, также и после установки, то используйте надлежащий двухполюсный выключатель, обеспечивающий полное размыкание сети при возникновении условий перенапряжения 3-ей категории, в соответствии с инструкциями по установке.

Внимание! прежде чем подключить к сети питания электрическую систему вытяжки и проверить исправное функционирование ее убедитесь в том, что кабель питания правильно смонтирован.

Внимание! Во избежание всяких рисков, операция по замене кабеля питания должна быть произведена персоналом компетентной службы техобслуживания.

Внимание! Не обрезать соединительный кабель между вытяжкой и мотором, чтобы не потерять право на гарантию.

Установка

Прежде чем приступить к установке аппарата, проверить, чтобы все комплектующие не имели повреждений, а в противном случае обратится в пункт продажи и не начинать установку. А также внимательно прочитайте все инструкции, прилагаемые к изделию.

Функционирование

Пользуйтесь интенсивным режимом работы вытяжки в случае особо высокой концентрации кухонных испарений. Мы рекомендуем включить вытяжку за 5 минут до начала процесса приготовления пищи и оставить ее включенной в течение 15 минут по окончании процесса.

Вытяжка запускается с помощью пульта дистанционного управления из комплекта поставки.

Дистанционный пульт

Внимание! Некоторые функции этого пульта управления активны только с отдельными моделями вытяжных зонтов.

Адресация дистанционного управления:

Держать нажатой T2 + T5

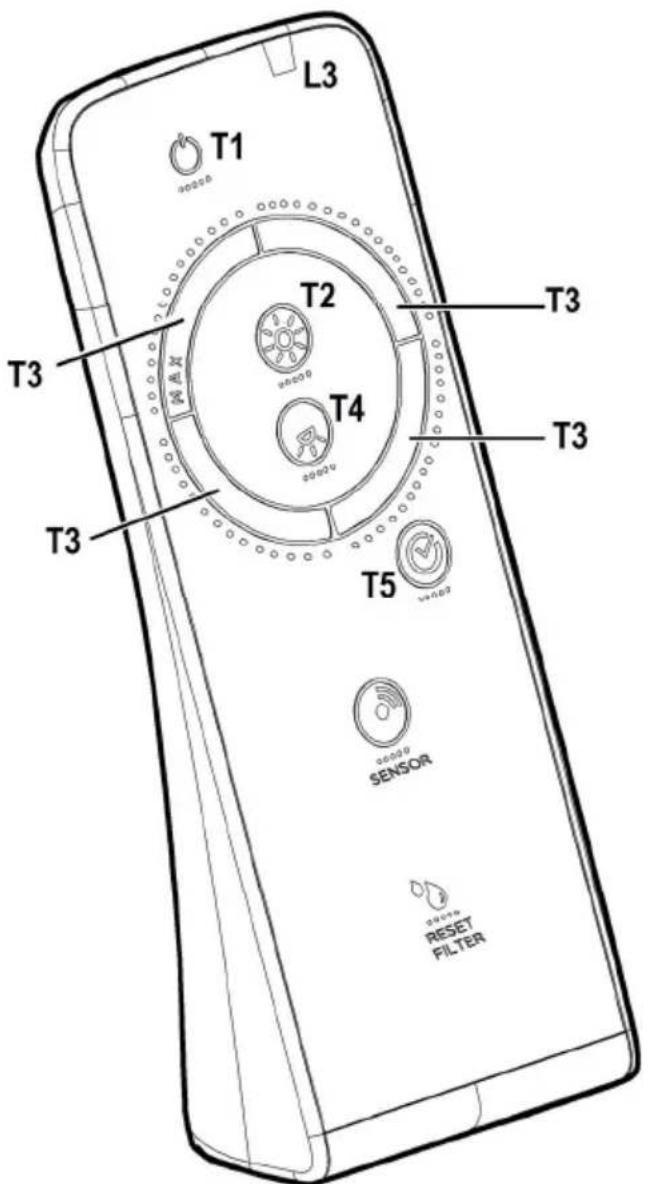

Описание функций пульта дистанционного управления

T1. Кнопка ВЫКЛ

T2. Кнопка Адресация дистанционного управления

T3. Кнопка контроля скорости (мощности) всасывания:

T4. Кнопка ВКЛ/ВЫКЛ освещения варочной поверхности

T5. Кнопка Адресация дистанционного управления

L3. Индикаторный светодиод работы дистанционного управления

Примечание. Слегка касаться кнопок для выбора доступных функций.

T1. Кнопка ВЫКЛ

Нажать, чтобы выключить вытяжку

T3. Кнопка контроля скорости (мощности) всасывания

Коснуться кнопки с любой позиции, выполняя вращательное движение по часовой или против часовой стрелки, чтобы увеличить или уменьшить скорость всасывания.

T4. Кнопка ВКЛ/ВЫКЛ освещения варочной поверхности

Нажать чтобы включить или выключить лампочку для освящения варочной поверхности.

Продукты, работающие с дистанционными двигателями (GME11 – GME22), предусматривают IV программируемую скорость после 5 минут работы. По истечении времени, указанного выше, двигатель всасывания автоматически переходит на III скорость.

Уход за дистанционным управлением

Очистка блока дистанционного управления:

Очистите блок дистанционного управления мягкой тряпкой с помощью нейтрального моющего средства, лешенного абразивных веществ.

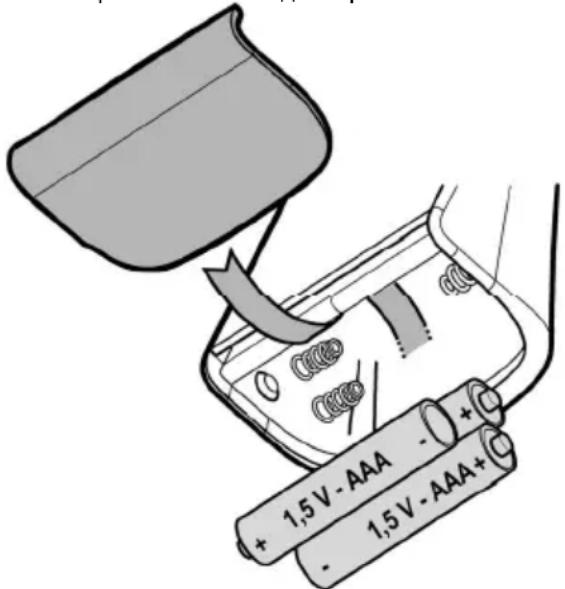

Замена батареи:

• Открыть отсек батарейки.
• Заменить разряженные батарейки на 3 новые п 1,5 Вольт типа AAA.
  При установки новой батарейки соблюдать полярность, указанную в отсеке батареек!
  • Закройте полость под батарею.

Утилизация батарей

Утилизация батарей должна осуществляться в соответствии со всеми правилами и местными законами. При этом способ утилизации должен быть надежен.

Для большей информации относительно вопросов защиты среды, сдачи и утилизации батарей обращайтесь в компетентные службы по дифференцированной приемке отходов.

Сбой в работе

Вытяжка не работает

Проверить:

• Не отключено ли электропитание
  • Была ли выбрана скорость.
• Красная кнопка сброса, находящаяся сверху фильтров внутри вытяжки, нажата.

Вытяжка плохо работает

Проверить:

• что выбранная скорость двигателя достаточна для вырабатываемого количества дыма и пара.
- Чтобы кухня была хорошо проветрена для нормального забора воздуха, и чтобы угольный фильтр не был изношен (вытяжка в рециркулирующем режиме).
• Чтобы труба вывода воздуха была без заторов.

Уход

Внимание! Прежде чем приступить к любой операции по чистке или техническому обслуживанию отсоедините вытяжку от электросети, отсоединяя вилку или отключая главный выключатель помещения, или нажимая на красную кнопку, находящуюся внутри вытяжки над жировым фильтром.

Очистка

Вытяжка должна подвергаться частой очистке как внутри, так и снаружи (по крайней мере с той же периодичностью, что и уход за фильтрами для задержки жира). Для чистки используйте ТОЛЬКО специальную тряпку, смоченную нейтральным жидким моющим средством. НЕ ИСПОЛЬЗУЙТЕ НИКАКИЕ ИНСТРУМЕНТЫ ДЛЯ ОЧИСТКИ. Не применяйте средства, содержащие абразивные материалы.

НЕ ПРИМЕНЯЙТЕ СПИРТ!

Внимание! Не соблюдение правил чистки прибора и замены фильтров может привести к риску возникновения пожара. Поэтому рекомендуем соблюдать приведенные инструкции.

Снимается любая ответственность в связи с возможными повреждениями двигателя и с пожарами, возникшими вследствие неправильного ремонта или несоблюдения вышеописанных предупреждений.

Панель

Замена панели

Чтобы заменить панель в первую очередь необходимо открыть ее, как описано в разделе об открытии панели, если у вас панель LIGHT необходимо отключить электропитание от аппарата и отсоединить электрокабель лампочек отключая разъем находящийся над панелью. Снять самоконтрящиеся гайки крепления панели (смотри рис.12) и подвинуть панель вправо, изымая ее со своего места.

Для того чтобы восстановить панель выполнить сверху описанную процедуру в обратном порядке.

Фильтры задержки жира

Удерживает частицы жира, исходящие от плиты.

Фильтр следует чистить ежемесячно (или когда система индикации насыщения фильтров, если она имеется в Вашей модели, указывает на данную необходимость) неагрессивными моющими средствами, вручную или в посудомоечной машине при низкой температуре и экономичном цикле мытья.

При мытье в посудомоечной машине может иметь место некоторое обесцвечивание фильтра задержки жира, но его фильтрующая характеристика остается абсолютно неизменной.

Монтаж и демонтаж жировых фильтров выполняется после того как вы сняли панель как указано в разделе «Открытие панели»

Угольный фильтр (только в режиме

рециркуляции)

Удаляет неприятные запахи кухни.

Насыщение угольного фильтра происходит по истечении более или менее длительного периода эксплуатации, предопределяемого типом кухни и периодичностью очистки фильтров задержки жира. В любом случае, заменяйте картридж по крайней мере через каждые 4 месяца.

Угольный фильтр НЕ подлежит мойке или регенерации.

Замена ламп

Отключите прибор от электросети.

Внимание! Прежде чем прикасаться к лампам убедитесь в том, что они остыли.

Заменить поврежденную лампочку на новую такого же типа, как указано на этикетке, или рядом с лампочкой на вытяжке.

Чтобы заменить флуоресцентные лампочки необходимо отключить аппарат от электросети, затем открыть панель, как описано в разделе «ОТКРЫТИЕ ПАНЕЛИ».

Снять шесть шурупов по периметру панели и открыть ее, как показано на рис.11; заменить лампочку, используя флуоресцентную лампочку такого же типа.

Установить на свое место панель и закрепить ее шурупами.

Чтобы заменить блок питания флуоресцентных лампочек выполнить те же действия как описано выше, так как блок питания находится возле лампочек.

Если система подсветки не работает, проверьте корректную установку ламп в гнездах, прежде чем обратиться в центр технической помощи.
