H 500 E - Кусторезы ALPINA - Бесплатное руководство пользователя

Тип продукта	Электрический кусторез
Бренд	Альпина
Модель	H 500 E
Мощность двигателя	500 Вт
Электропитание	230 В ~ 50 Гц
Длина лезвия	50 см
Расстояние между зубьями	25 мм
Вес	3,5 кг
Тип лезвия	Закаленная сталь, двойное действие
Основные функции	Двусторонняя резка, поворотная рукоятка 180°
Система безопасности	Двойной выключатель безопасности, защита рук
Уровень шума (LpA)	85 дБ(А)
Вибрация (м/с²)	2,5 м/с²
Максимальная способность резки	25 мм
Уход и чистка	Очищайте лезвие после использования, регулярно смазывайте
Доступные запасные части	Лезвие, направляющая, защитный колпачок
Ремонтопригодность	Индекс ремонтопригодности: 7,5/10
Гарантия	2 года
Содержимое упаковки	Кусторез, направляющая реза, инструкция по эксплуатации

Часто задаваемые вопросы - H 500 E ALPINA

Как запустить кусторез Alpina H 500 E?

Убедитесь, что прибор включен в розетку. Нажмите и удерживайте кнопку безопасности, затем нажмите на спусковой крючок пуска. Отпустите кнопку безопасности после запуска.

Какова максимальная длина среза веток?

Кусторез может срезать ветки максимальным диаметром 25 мм.

Как ухаживать за лезвием?

После каждого использования очищайте лезвие щеткой и влажной тканью. После очистки нанесите специальную смазку для лезвий, чтобы предотвратить ржавчину.

Можно ли использовать удлинитель?

Да, используйте удлинитель, подходящий для наружного использования, с минимальным сечением 1,5 мм² и защищенный от брызг воды.

Что делать, если лезвие заклинило?

Немедленно отключите прибор. Осторожно удалите застрявшие ветки неметаллическим инструментом. Проверьте, не повреждено ли лезвие.

Шумный ли кусторез?

Уровень шума составляет около 85 дБ(А). Всегда используйте средства защиты слуха при работе.

Как хранить прибор?

Очистите лезвие, нанесите легкую смазку, затем храните кусторез в сухом месте, защищенном от мороза, желательно с защитным колпачком на лезвии.

Какая гарантия на Alpina H 500 E?

На прибор предоставляется гарантия 2 года на производственные дефекты. Сохраняйте чек в качестве подтверждения.

Могу ли я сам заменить лезвие?

Да, лезвие заменяемо. Отключите прибор, открутите крепежные винты, установите новое лезвие и затяните винты. Обратитесь к инструкции для момента затяжки.

Какие меры предосторожности соблюдать?

Всегда надевайте перчатки, защитные очки и закрытую обувь. Используйте прибор двумя руками. Не работайте под дождем. Перед любым обслуживанием отключайте прибор.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ H 500 E ALPINA

РУССКИЙ - Перевод оригинальных инструкций (Istruzioni Originali) ..... RU

Любезный Покупатель,

прежде всего, мы хотим поблагодарить вас за выбор нашей продукции и желаем, чтобы использование вашей машины было удовлетворительным и соответствовало всем ожиданиям. Это руководство подготовлено для того, чтобы позволить вам лучше ознакомиться с машиной, и чтобы эффективно использовать ее в условиях безопасности; не забывайте, что руководство является неотъемлемой частью машины, держите его под рукой, чтобы к нему можно было обратиться в любой момент. Если вы хотите передать или одолжить машину в пользование другим лицам, передавайте вместе с ней данное руководство.

Эта новая машина, находящаяся в вашем распоряжении, спроектирована и изготовлена согласно действующим нормативным актам, что гарантирует ее безопасность и надежность при использовании, при условии, что в точности выполняются указания, изложенные в этом руководстве (предусмотренное использование); ее использование для любых других целей или несоблюдение правил техники безопасности, технического обслуживания или ремонта расценивается как "неправильное использование" и влечет за собой аннулирование гарантии и снимает с изготовителя любую ответственность, возлагая на пользователя ответственность за издержки в случае порчи имущества или получения травм третьими лицами.

Для этого электрического инструмента, независимо от обязательств дилера перед потребителем, мы предоставляем Вам следующую гарантию.

Гарантийный период составляет 24 месяца и начинает свое действие с момента покупки, подтверждаемого кассовым чеком. Если инструмент используется в коммерческих целях, или дается напрокат, этот период уменьшается до 12 месяцев. Из гарантии исключаются: компоненты, подвергаемые износу и ущерб, нанесенный использованием неоригинальных комплектующих частей, ремонт с использованием неоригинальных компонентов, применение чрезмерных усилий, ударов и поломок, таких как добровольная перегрузка двигателя. Замена по гарантии касается исключительно дефектных компонентов, а не инструментов в комплекте. Гарантийный ремонт должен проводиться исключительно в авторизированных мастерских или в мастерских сервисного обслуживания клиентов. На момент проведения неавторизированных операций действие гарантии прекращается.

Все транспортные и иные последующие расходы выполняются за счет клиента.

В том случае, если вы обнаружите небольшое различие между находящимся в руководстве описанием и машиной, находящейся в вашем распоряжении, имейте в виду, что из-за непрерывного улучшения продукции, изложенная в данном руководстве информация может изменяться без предварительного уведомления и без обязательства ее обновления. Тем не менее, наиболее важные характеристики, относящиеся к безопасности и работе машины, остаются неизменными. В том случае, если у вас появились сомнения, свяжитесь со своим продавцом. Успешной работы!

СОДЕРЖАНИЕ

1. Идентификация основных частей 2
2. Символы 3
3. Меры предосторожности для обеспечения безопасности ..... 4
4. Сборка машины 6
5. Подготовка к работе 6
6. Запуск - Останов двигателя 7
7. Пользование машиной 7
8. Техобслуживание и хранение 9
9. Дополнительные приспосовления 10

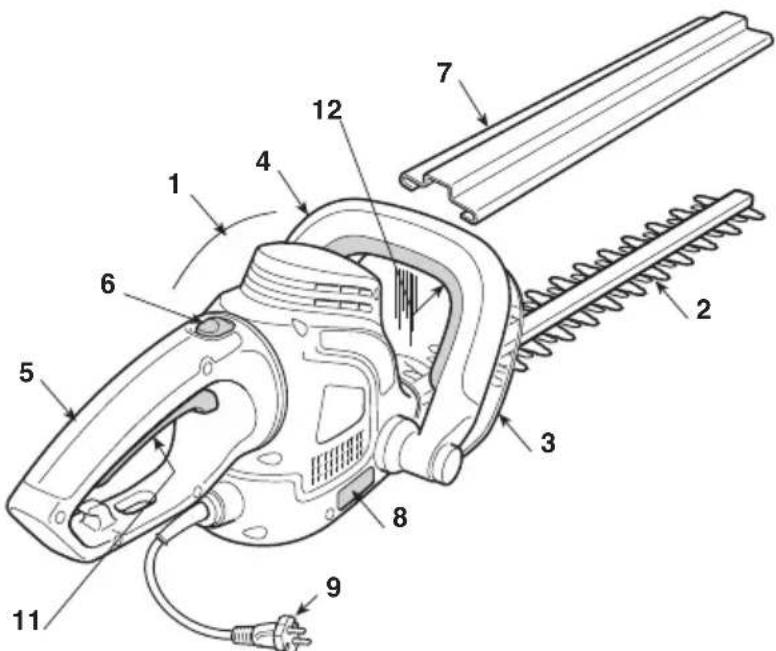

1. ИДЕНТИФИКАЦИЯ ОСНОВНЫХ ЧАСТЕЙ

ОСНОВНЫЕ ЧАСТИ

1. Двигатель
2. Режущий инструмент (нож)
3. Передняя защита
4. Передняя рукоятка
5. Задняя рукоятка
6. Орган управления для разблокировки задней рукоятки
7. Защита ножа
8. Табличка с данными
9. Кабель питания
10. Удлинитель (не входит в поставку)

ОРГАНЫ УПРАВЛЕНИЯ И ФУНКЦИОНАЛЬНЫЕ ЭЛЕМЕНТЫ

1. Рычаг выключателя
2. Предохранительный выключатель

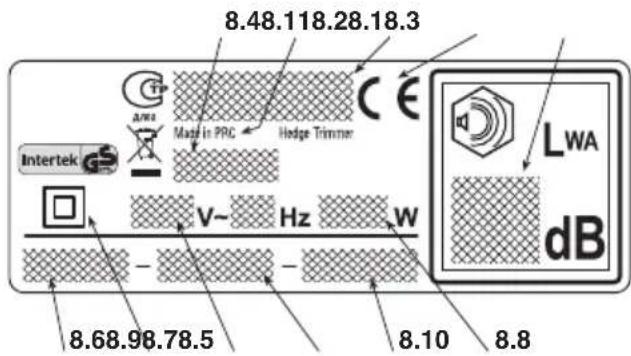

8.1) Маркировка ЕС
8.2) Наименование и адрес изготовителя
8.3) Уровень звуковой мощности (LWA), согласно директиве 2000/14/EC
8.4) Справочная модель изготовителя
8.5) Заводской номер
8.6) Год изготовления
8.7) Напряжение и частота питания
8.8) Мощность двигателя
8.9) Двойная изоляция
8.10) Код изделия
8.11) Страна изготовления

Не выкидывайте электрическое оборудование вместе с обычным мусором! В соответствии с европейской директивой 2002/96/EG об утилизациями старого электрического и электронного оборудования и её применения а соответствии с местными законами электрическое оборудование, бывшие в эксплуатации, должно утилизовываться отдельно безопасным для окружающей среды способом. Если электрооборудование выбрасы-

вается на свалку или закапывается в землю, ядовитые вещества могут проникнуть в слой подземных вод и попасть в пищевые продукты, что приведет к нанесению ущерба вашему здоровью и хорошему самочувствию. Для получения более подробной информации по переработке этого изделия обращайтесь в учреждение, ответственное за переработку отходов, или в магазин.

Максимальные значения уровня шума и вибраций [1]
Модели

		SHT 500 - H 500 E SHT 600
Уровень звукового давления (EN 60745)	dB(A)	84	86
– Неточность размеров	dB(A)	3	3
Гарантируемый уровень акустической мощности (2000/14/EC)	dB(A)	98	98
Уровень вибрации (EN 60745)	m/s ^2	2,85	2,99
– Неточность размеров	m/s ^2	1,5	1,5

[1]

ПРЕДУПРЕЖДЕНИЕ:

Указанный уровень вибрации был измерен стандартизованным инструментом и может использоваться как для сравнения с друго электрооборудованием, как для временной оценки нагрузки через уровень вибрации.

ВНИМАНИЕ!

Уровень вибрации может меняться в зависимости от применения машины и ее оснащения, и превышать указанный уровень. Необходимо установить правила техники безопасности для защиты пользователя, которые должны основываться на оценке нагрузки, сгенерированной вибрацией в фактических условиях эксплуатации. Для этого необходимо принять во внимание все этапы рабочего цикла, включая выключение и холостой ход.

ТЕХНИЧЕСКИЕ ДАННЫЕ
Модели

		SHT 500 - H 500 E SHT 600
Напряжение питания	V~	230-240	230-240
Частота питания	Hz	50	50
Мощность двигателя	W	500	600
Длина стрижки	cm	45	55
Движение стрижки	min ^-1	1700	1700
Вес	Kg	3,1	3,3

2. СИМВОЛЫ

1) Оператор, работающий на данной машине в нормальных условиях непрерывной работы в течение дня, может быть подвержен воздействию уровня шума, равного или превышающего 85 дБ (А). Пользоваться защитными очками и устройствами защиты органов слуха.
2) Внимание! Опасность. Данная машина при неправильном использовании может быть опасной для Вас и для окружающих.
3) Прежде, чем пользоваться машиной, прочтите руководство по эксплуатации.

4) Извлекайте вилку из розетки перед выполнением обслуживания или если кабель поврежден.
5) Не подвергать воздействию дождя (или влажности).

3. МЕРЫ ПРЕДОСТОРОЖНОСТИ ДЛЯ ОБЕСПЕЧЕНИЯ БЕЗОПАСНОСТИ

КАК СЛЕДУЕТ ЧИТАТЬ ЭТО РУКОВОДСТВО

В тексте Руководства некоторые абзацы, в которых изложена особо важная информация, помечены различным образом, имеющим следующее значение:

ПРИМЕЧАНИЕ

или

ВАЖНО

ВАЖНО Содержит уточнения или другую ранее упомянутую информацию с целью избежания поломкимаилли нанесения ущерба.

ВНИМАНИЕ!

опасность получения телесных повреждений оператором или третьими лицами.

ОПАСНОСТЬ!

В случае несоблюдения имеется

опасность получения тяжких телесных повреждений с летальным исходом оператором или третьими лицами.

ОБЩИЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ РАБОТЕ С ЭЛЕКТРООБОРУДОВАНИЕМ

ВНИМАНИЕ!

Прочтите все правила техники

безопасности и все указания. Несоблюдение мер предосторожности и рекомендаций может привести к электрическим ударам, пожарам и/или нанесению серьезного ущерба.

Храните все описания мер предосторожности и указаний для использования в будущем. Термин «электрическое оборудование», встречающийся в описании мер предосторожности, относится к вашему устройству, питающемуся от электросети.

1) Безопасность рабочей зоны

а) Содержите рабочую зону в чистоте. На участках, где царит грязь и беспорядок, повышается риск несчастных случаев.
b) Не используйте электрооборудование во взрывоопасной среде, поблизости от горючих жидкостей, газа или пыли. Электрооборудование генерирует искры, которые могут привести к возгоранию пыли или паров.
с) Во время работы электрооборудования дети и посторонние лица должны находиться далеко от него. Если вы отвлечетесь. то можете потерять контроль над оборудованием.

2) Электрическая безопасность

a) Вилка электрооборудования должна быть совместимой с розеткой. Никогда не вносите модификаций в конструкцию вилки. Не используйте адаптеры с заземленным электрооборудованием. Немодифицированные вилки, совместимые с розеткой, снижают риск электрического удара.
b) Избегайте соприкосновения тела с такими заземленными поверхностями, как трубы, радиаторы, кухонные плиты, холодильники. Риск электрического удара повышается при соприкосновении тела с заземлением.
с) Не оставляйте электрооборудование под дождем или в

монрой среде. Вода, проникающая внутрь электрооборудования, повышает риск электрического удара.

d) Не используйте кабель ненадлежащим образом. Не используйте кабель для перемещения электрооборудования, не тяните его за кабель, в том числе для того, чтобы извлечь вилну из розетки. Кабель должен находиться далеко от источников тепла, масла, острых углов и подвижных узлов. Поврежденный или запутанный кабель повышает риск электрического удара.
e) Во время использования электрооборудования вне помещения используйте провод-удлинитель, подходящий для использования на улице. Использование провода-удлинителя, подходящего для использования на улице, снижает ины риск электрического удара.

f) Если нельзя избежать использования электрооборудования во влажной среде, используйте розетку с предохранительным дифференциальным выключателем (RCD-Residual Current Device). Использование Устройства защитного отключения RCD снижает риск электрического удара.

3) Личная безопасность

a) Будьте внимательны, следите за своими действиями и ведите себя разумно во время использования электрооборудования. Не используйте электрооборудование, если вы устали или находитесь под воздействием наркотических веществ, алкоголя или лекарств. Даже небольшая невнимательность во время использования электрооборудования может привести к серьезным травмам.

b) Используйте защитную одежду. Всегда надевайте защитные очки. Использование такого защитного снаряжения, как пылезащитные маски, обувь с нескользящей подошвой, элементы для защиты слуха или наушники, снижает риск травм.

с) Избегайте самопроизвольного запуска. Удостоверь-тесь, что выключатель находится в положении "OFF"я («ВЫКЛ»), прежде чем вставить вилку в розетку, обхватить или переместить электрооборудование. Перемещение электрооборудования, при котором палец находится на выключателе, а также его подключение к розетке, когда выключатель находится в положении "ON" («ВКЛ»), повышает риск несчастного случая.

d) Перед запуском электрооборудования уберите все ключи и регулировочные инструменты. Ключ или инструмент при соприкосновении с вращающимся узлом может вызвать травмы.

e) Сохраняйте равновесие. Всегда прочно опирайтесь на опорную поверхность и сохраняйте надлежащее равновесие. Это позволит лучше контролировать электрооборудование в непредвиденных ситуациях.

f) Одевайтесь надлежащим образом. Не надевайте широкую одежду и драгоценности. Волосы, одежда и перчатки не должны находиться поблизости от подвижных узлов. Широкая одежда, драгоценности или длинные волосы могут застрять в подвижных узлах.

g) При наличии устройств, которые должны быть подключены к установкам удаления и сбора пыли, удостоверьтесь, что они подключены и используются надлежащим образом. Применение этих устройств может снизить риски, связанные с пылью.

4) Эксплуатация и защита электрооборудования

a) Не перегружайте электрооборудование. Используйте электрооборудование, предназначенное для данной работы. Правильно выбранное оборудование выполнит работу лучше и более безопасно, со скоростью, для которой оно

было разработано.

b) Не используйте электрооборудование, если выключатель не в состоянии правильно включить или выключить его. Электрооборудование, которое нельзя запустить при помощи выключателя, является опасным и нуждается в ремонте.
с) Отсоедините вилку от розетки, прежде чем выполнить регулировку или смену приспособлений, а также прежде чем поместить электрооборудование на хранение. Эти предварительные меры предосторожности снижают риск самопроизвольного запуска электрооборудования.
d) Храните неиспользуемое электрооборудование вне досягаемости детей и не позволяйте использовать его людям, которые не ознакомились с работой оборудования и с настоящими указаниями. При неумелом использовании электрооборудование опасно.
e) Проводите техническое обслуживание электрооборудования. Проверяйте соосность расположения подвижных узлов и свободу их перемещения, а также отсутствие поломок и других условий, которые могут повлиять на работу электрооборудования. При наличии повреждений необходимо отремонтировать электрооборудование, прежде чем использовать его. Многие несчастные случаи были вызваны недостаточным обслуживанием.
f) Режущие органы должны быть заточены и чисты. Надлежащее обслуживание режущих органов, хорошая заточка режущих кромок предотвращают их заедание и облегчают контроль над ними.
g) Используйте электрооборудование и соответствующие дополнительные приспособления в соответствии с предоставленными указаниями, учитывая условия и тип выполняемой работы. Использование электрооборудования для целей, отличных от предусмотренной, может привести к опасной ситуации.
5) Техническая помощь
a) Ремонт электрооборудования должен выполнять квалифицированный персонал, необходимо использовать исключительно оригинальные запасные детали. Это позволяет сохранить уровень безопасности электрооборудования.

ЭЛЕКТРИЧЕСКИЕ ШПАЛЕРНЫЕ НОЖНИЦЫ ПРАВИЛА БЕЗОПАСНОСТИ

ВНИМАНИЕ!

Во время эксплуатации машины необходимо соблюдать правила техники безопасности. • Прежде, чем включить машину, ознакомьтесь с указаниями по обеспечению безопасности оператора и окружающих.

Руководство должно быть в хорошем состоянии для послёвный раз, когда требуется передвинуть или перевезти машину, дующего использования. следует:

– Не приближайтесь к ножу. Не удалять срезанный материал и не придерживать срезаемые ветки, когда нож работает. Перед удалением срезанного материала удостовериться, что выключатель находится в положении «выкл». Даже небольшая невнимательность во время использования шпалерных ножниц может привести к серьезным травмам.
– При переноске держите шпалерные ножницы за рукоятку, с выключенным ножом. При переноске или хранении необходимо всегда устанавливать защиту режущего узла. Правильно организованная переноска шпалерных ножниц снижает риск травм от ножей.
– Держите электрооборудование только за изолированную поверхность рукояток, поскольку нож может соприка-саться со скрытыми кабелями или с собственным электрическим кабелем. Соприкосновение ножа с кабелем, на-

ходящимся под напряжением, может привести к появлению напряжения на металлических частях электрооборудования, а оператор может получить удар током.

– Следите, чтобы кабель находился на расстоянии от рабочей зоны. Во время работы кабель может попасть под листья, вы не увидите его и случайно перережете.
- Порядок применения электрических шпалерных ножниц

Во время работы встаньте в устойчивое и неподвижное положение и проявляйте осторожность.

– Избегайте, по возможности, работать на мокрой или скользкой почве, или на любой крутой или неустойчивой поверхности, не обеспечивающей устойчивости оператора во время работы.
– Никогда не бегите, обращайте повышенное внимание на неровности почвы и наличие возможных препятствий.
– Проведите оценку потенциальных рисков, связанных с обрабатываемой почвой, и примите необходимые меры предосторожности для обеспечения собственной безопасности, в особенности, на склонах, неровных, скользких или неустойчивых поверхностях.

Нельзя позволять работать с машиной людям, которые не в состоянии крепко удерживать ее двумя руками и/или находиться в устойчивом равновесии на ногах во время работы.

Ни в коем случае не разрешайте пользоваться машиной детям или лицам, недостаточно хорошо знакомым с правилами обращения с ней. Местное законодательство может устанавливать минимальный возраст пользователя.

Машина должна использоваться только одним человеком.

Никогда не используйте машину:

– если вблизи находятся люди (особенно дети) или животные;
– если пользователь устал или плохо себя чувствует, или находится под воздействием лекарственных средств, наркотиков, алкоголя или веществ, снижающих его рефлексы и внимание;
– если защитные приспособления повреждены или сняты.

- Методика использования электрических шпалерных ножниц

Всегда соблюдайте правила безопасности и применяйте методы резки, наиболее подходящие для типа выполняемой работы в соответствии с указаниями и примерами, изложенными в руководстве по эксплуатации (см. гл. 7).

• Перемещение электрических шпалерных ножниц в условиях безопасности

наждый раз, когда требуется передвинуть или перевезти машину, следует:

– выключите двигатель, дождитесь останова режущего узла и 1 отсоедините машину от электросети;
– взять машину, используя только рукоятки, и направить режущий узел в направлении, противоположном направлению движения.

При перевозке машины на автотранспорте необходимо расположить ее таким образом, чтобы она ни для кого не представляла опасности, и прочно заблокировать ее.

- Рекомендации для начинающих

Прежде, чем впервые приступить к работе, рекомендуется лучше ознакомиться с машиной и наиболее подходящими методами работы, попробоватькрепко держать машинуи выполнить движения, необходимые для работы.

4. СБОРКА МАШИНЫ

ВНИМАНИЕ!

Уделяйте особое внимание монтажу узлов, чтобы не снизить уровень безопасности и эффективности машины; если у вас возникнут сомнения, обращайтесь в магази

Обработка в отходы упаковки должна произво- диться в соответствии с действующими местными нормами.

ВНИМАНИЕ!

Удостоверьтесь, что маши- к розетке электропитания.

ВНИМАНИЕ!

Распаковка и завершение монтажа должны выполняться на твердой и ровной поверхности, с расстоянием, достаточным для перемещения машины и ее упаковки, всегда пользуясь соответствующими инструментами.

1. МОНТАЖ ПЕРЕДНЕЙ ЗАЩИТЫ (Если на момент поставки она не установлена) - (Рис. 1)

– Установить переднюю защиту (1) на конец силового агрегата (2).

– Прикрепить защиту при помощи двух винтов (3).

Удостоверьтесь, что маши- к розетке электропитания.

Перед началом работы следует:

– проверить, что напряжение и частота электросети соответствуют значениям, указанным на «Табличке с данными» (см. главу 1 - 8.8).
– проверить, что рычаг выключателя и предохранительного выключателя свободно перемещаются без форсировки, и что при отпускании они автоматически и быстро возвращаются в нейтральное положение;
– проверить, что каналы прохода воздуха для охлаждения не засорены;
– проверить, что кабель питания и удлинитель не повреждены;
– проверить, что рукоятки и защитные приспособления машины чистые и сухие, что они установлены правильно и прочно прикреплены к машине;
– проверить, что режущие приспособления и защита не повреждены;
– проверить, что на машине отсутствуют признаки износа или повреждения в результате ударов или вызванные другими причинами, и выполнить необходимый ремонт.

2. ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ

ОПАСНОСТЬ!

Влажность и электричество

несовместимы.

• Работа с электрическими кабелями и их подсоединение должны выполняться в сухих условиях.
• Розетка электропитания или кабель никогда не должны сопринасаться с влажной зоной (лужей или влажной землей).
• Включите питание прибора дифференциальным выключателем (RCD- Residual Current Device) с током разъединения, не превышающим 30 мА.

Качество кабелей удлинителя должно быть не ниже типа H07RN-F или H07VV-F при минимальной площади сечения 1,5 мм² и максимальной рекомендуемой длине 30 м.

Во время работы кабель удлинителя не должен быть замотан во избежание перегрева.

ОПАСНОСТЬ!

Постоянное подсоединение

любого электрического аппарата к электросети здания должно быть выполнено квалифицированным электриком, в соответствии с действующими нормами. Неправильно выполненное соединение может нанести серьезный ущерб, в том числе вызвать смерть.

6. ЗАПУСК - ОСТАНОВ ДВИГАТЕЛЯ

ЗАПУСК ДВИГАТЕЛЯ (Рис. 2)

Перед запуском двигателя:

– Закрепите кабель удлинителя (1) на держателе, расположенном на задней рукоятке.
– Подсоедините СНАЧАЛА вилку кабеля питания (2) к удлинителю (3), а ЗАТЕМ удлинитель к розетке электропитания (4).
– Снять защиты с ножей.
– Убедитесь, что нож не касается земли или других предметов.
– Убедитесь, что рукоятка заблокирована в центральном положении.

Чтобы запустить двигатель:

1. Крепко возьмите машину обеими руками.
2. Нажмите предохранительный выключатель (5) и включите выключатель (6).

ПРИМЕЧАНИЕ

Запуск и работа двигателя

возможны только при участии обоих выключателей. При отпускании одного из двух выключателей двигатель выключается.

ОСТАНОВ ДВИГАТЕЛЯ (Рис. 2)

Чтобы остановить двигатель:

– Отпустить выключатели (5) и (6).
– Отсоедините СНАЧАЛА удлинитель (3) от розетки электропитания (4), а ЗАТЕМ кабель питания (2) машины от удлинителя (3).

ПРИМЕЧАНИЕ

Искрение у вентиляционных

отверстий при выключении двигателя является нормальным явлением и не наносит вреда оборудованию.

7. ПОЛЬЗОВАНИЕ МАШИНОЙ

ВНИМАНИЕ!

Для обеспечения вашей

безопасности и безопасности окружающих:

1) Не используйте машину, внимательно не ознакомившись с указаниями. Ознакомьтесь с органами управления и надлежащим использованием машины. Научитесь быстро останавливать двигатель.
2) Используйте машину только для предусмотренного назначения, то есть для «стрижки и выравнивания живой изгороди, состоящей из кустов с веточками небольших размеров». Все остальные виды использования могут создавать опасность и причинить 4 ущерб машине. Входит в понятие ненадлежащего пользования (как пример, но не только):
- кошение травы в общем и в частности вблизи скустарников;
- измельчение материалов для компостов;
- подрезка кустов;
- использовать машину для резки материалов, не имеющих растительного происхождения;
- пользование машиной несколькими операторами.

3) Остаточные риски: несмотря на все соблюдение всех мер предосторожности, могут выявиться некоторые остаточные риски, которые не могут быть исключены. В зависи 8) мости от типологии и конструкции машины

могут иметь место следующие потенциальные предвидимые риски:

• Контакт с незащищенными режущими зубцами.
• Вовлечение пальцев или рук в контакт с режущим лезвием в движении.
• Непредвиденные движения режущего лезвия.
• Проекции и фрагменты, которые могут повредить глаза.
• Повреждение слуха, если не используется нинаная акустическая защита органов слуха.

4) Помните, что оператор или пользователь машины несет ответственность за несчастные случаи или возникновение непредвиденных ситуаций, в результате которых могут пострадать третьи лица или их имущество.
5) Во время работы носить соответствующую одежду. Ваш продавец может предоставить Вам сведения о наиболее подходящих средствах защиты, гарантирующих безопасность во время работы.
6) Работайте только днем или при хорошем искусственном освещении.
7) Внимательно осмотрите рабочий участок и уберите все, что может быть выброшено машиной, либо повредить режущий узел (ветки, проволока, скрытые набели и т.д.).
8) Избегайте прикосновения режущего узла к электрическому кабелю. Использовать дер-

жатель кабеля во избежание случайного отсут усилиться под воздействием низкой темпекрепления кабеля удлинителя, а также дляратуры окружающей среды и/или слишком сильобеспечения правильной установки в ро- ного сжимания рукояток. При появлении симпзетку без форсировки. Никогда не прика- томов следует снизить время использования ма- сайтесь к электрическому кабелю под на- шины и обратиться к врачу. пряжением с плохой изоляцией. Если удли- нитель повредился во время использования! ЭКСПЛУАТАЦИЯ МАШИНЫ

не прикасайтесь к кабелю и незамедли- тельно отключите удлинитель от электро- сети.

ВНИМАНИЕ!

Во время стрижки прочно

удерживать машину двумя руками.

9) Помните о том, что режущий узел может от- брасывать материал.

10) Остановите двигатель и отсоедините машину от электросети:

ВНИМАНИЕ!

Немедленно выключить

двигатель, если во время работы ножи заблокировались или запутались в ветках живой изгороди.

1. РЕГУЛИРОВАНИЕ РУКОЯТКИ (Рис.6)

- каждый раз, когда машина остается без присмотра;

- до того, как приступить к проверке, очист- не или работе на машине; 2.

- после удара о посторонний предмет. Проверить, не была ли повреждена машина 8 провести необходимый ремонт до того, на снова использовать машину;

- если машина начинает аномально вибрировать: в этом случае, немедленно выявить причину вибраций и произвести необходимые проверки в специализированном центре;

- когда машина не используется.

Вадняя рукоятка (1) может находиться в 5 различных навложениях относительно инструмента резки, для более удобного выполнения операций обработки живых изгородей.

ВНИМАНИЕ!

Регулирование рукоятки

должно быть проведено при выключенном двигателе.

11) Всегда держите руки и ноги на расстоянии от режущего узла, особенно во время запуска двигателя.

ВАЖНО

Всегда помните о том, что

электрические шпалерные ножницы при неправильном их использовании могут мешать окружающим. Для того, чтобы не причинять беспокойства гим людям и не наносить вред окружающей среде

• Оттянуть назад рычаг разблокирования (2).
  – Повернуть заднюю рукоятку (1) в необходимое положение.
  – Перед тем, как использовать машину, убедиться, что рычаг разблокирования (2) вернулся в начальное положение и что задняя рукоятка надежна зафиксирована.

ДРУ ПРИМЕЧАНИЕ

Рычаг разблокирования ра-

яботает только при отпущенном выключателе (3). мойжно нажать кнопку выключателя, когда рычаг раз- блокирования вернулся в рабочее положение, а ру-

- Избегайте использовать машину в таких условия и в такое время, когда она может нарушить по окружающих.

коятка находится в одном из 5 возможных положений.

- Строго соблюдать действующие на местном уров не правила по вывозу отходов резки.

- Во избежание пожарной опасности, не оставляй те машину с горячим двигателем среди листьев сухой травы.

- Строго соблюдать действующие на местном уровне правила по утилизации изношенных частей или любых элементов, наносящих ущерб окружающей среде.

ВНИМАНИЕ!

Во время работы задняя

рукоятка должна быть всегда вертикальной, независимо от положения, в котором находится инструмент резки (3).

3. МЕТОДИКИ РАБОТЫ

ВНИМАНИЕ!

Продолжительное воздей-

ствие вибрации может нанести ущерб нейроваскулярной системе (эти состояния известны как «синдром Рейно» или «белой руки»), особенно у людей, страдающих расстройством кр вообращения. Симптомы могут проявляться на

Предпочтительно сначала стричь две вертикальных стороны живой изгороди, и затем ее верхнюю часть.

Вертикальная стрижка (Рис. 4)

руках, запястьях и пальцах в виде потери чув-Стрижка должна выполняться с дугообразным двигательности, онемения, зуда, боли, бледности-жением по направлении снизу вверх, держа нож как и изменения структуры кожи. Эти симптомы можно дальше от тела.

• Горизонтальная стрижка (Рис. 5)

Наилучшие результаты достигаются при слегка на- клоненном ноже (5° - 10°) в направлении стрижки, с дугообразным движением и медленным и постоянным продвижением вперед, особенно если живая изго- родь очень густая.

4. СМАЗКА НОЖЕЙ ВО ВРЕМЯ РАБОТЫ (Рис. 6)

Если во время работы инструмент резки слишком сильно нагревается, следует смазать внутренние поверхности ножей.

ВНИМАНИЕ!

Это действие должно быть произведено при выключенном двигателе и остановленных ножах.

4. ОКОНЧАНИЕ РАБОТЫ

Закончив работу:

– Остановить двигатель, как указано раньше (Гл. 6).

ВНИМАНИЕ!

Дайте остыть двигателю пе- ред перемещением машины в любое помещение. Для снижения пожарной опасности очистите машину от остатков травы, листьев или избытка смазки; не оставляйте контейнеры с отходами резки в помещении.

Всякий раз после работы рекомендуется чистить и смазывать ножи, чтобы увеличить их эффективность и продлить срок службы.

– Вытирать ножи сухой тряпкой, прилипшую грязь можно удалять щеткой.
– Смазывать ножи специальным маслом, лучше использовать экологическое масло.

8. ТЕХОБСЛУЖИВАНИЕ И ХРАНЕНИЕ

ВНИМАНИЕ!

Для обеспечения вашей

безопасности и безопасности окружающих:

• После каждого использования отсоединяйте машину от сети питания и обследуйте ее наличие повреждений.
• Правильное техобслуживание является основополагающим для сохранения первоначальных эксплуатационных характеристик и надежности при работе машины.
• Следите за тем, чтобы гайки и винты были тянуты, для уверенности в том, что машина гда безопасна при работе.
• Ни в коем случае не использовать машину носившимися или поврежденными частями. Повреждённые детали следует всегда заменять, их никогда не ремонтируют.
• Используйте только оригинальные запчасти. Запчасти не равноценного качества могут привести к повреждению машины и к возникновению опасных ситуаций.

ВНИМАНИЕ!

Во время операций техоб- служивания, отсоедините машину от электросети.

1. ОХЛАЖДЕНИЕ ДВИГАТЕЛЯ

Во избежание перегрева и повреждения двигателя воздухозаборные решетки для охлаждения должны

всегда содержаться в чистоте, на них не должно быть опилок и отходов.

2. НА ТЕХОБСЛУЖИВАНИЕ И ЗАТОЧКА НОЖА

ВНИМАНИЕ!

Периодически проверять,

чтобы ножи не загибались и не имели повреждений, а также удостоверяться в целостности неподвижного гребня ножа.

Нет необходимости ни в какой регулировке расстояния между ножами, поскольку этот зазор определен на заводе-изготовителе.

При эксплуатации в соответствии с инструкциями ножи не нуждаются в обслуживании и заточке.

Затачивание ножей необходимо, только когда отдача при резке снижается и ветки часто застревают.

ВАЖНО

В случае необходимости, лю-

бое обслуживание ножа должно выполняться в специализированном сервисном центре, который располагает необходимым оборудованием для требуемых операций, не нанося ущерба уровню безопасности машины.

3. ЭЛЕКТРИЧЕСКИЕ КАБЕЛИ

Операции, выполненные в неподходящих для этого структурах или неквалифицированными людьми, приводят к аннулированию гарантии в любой форме.

ВНИМАНИЕ!

Периодически проверяйте

состояние электрических кабелей и заменяйте

их с случае износа или повреждения изоляциб. ХРАНЕНИЕ

Кабель питания машины в случае повреждения необходимо заменить исключительно на оригинальный запасной кабель, что должен выполнить квалифицированный техник.

4. ЧРЕЗВЫЧАЙНОЕ ТЕХОБСЛУЖИВАНИЕ

Любая операция по техобслуживанию, не описанная в настоящем руководстве, должна выполняться только Вашим продавцом.

Всякий раз после работы тщательно очищайте машину от пыли и обломков, ремонтируйте или заменяйте поврежденные детали.

Машину необходимо хранить в сухом месте, защищенном от атмосферного воздействия и недоступном для детей.

9. ДОПОЛНИТЕЛЬНЫЕ ПРИСПОСОБЛЕНИЯ

На этой машине предусмотрено применение режущего инструмента, имеющих код:

$$ 1 1 8 8 0 0 5 7 2 / 0 = \text { SHT } 5 0 0 - \text { H } 5 0 0 \text { E } $$

$$ 1 1 8 8 0 0 5 7 3 / 0 = \text { SHT } 6 0 0 $$

Учитывая развитие гаммы продукции, названные выше режущие инструменты, могут с течением времени быть заменены другими, с аналогичными характеристиками взаимозаменяемости и безопасности в работе.

Poštovani,

1. ИДЕНТИФИКАЦИЈА НА ОСНОВНИТЕ ДЕЛОВИ

ОСНОВНИ ДЕЛОВИ

КАНО ДА СЕ ЧИТА УПАТСТВОТО

За ваша сигурност и за без-

• Вертикален нож (сл. 4)

• Хоризонтален нож (сл. 5)

За ваша сигурност и за без-

4. ВОНРЕДНИ ИНТЕРВЕНЦИИ

9. ДОПОЛНИТЕЛНА ОПРЕМА

КАК ДА СЕ ЧЕТЕ УПЪТВАНЕТО

ОБЩИ УПЪТВАНИЯ ЗА БЕЗОПАСНОСТ ПРИ ИЗПОЛЗВАНЕ НА ЕЛЕКТРИЧЕСКИ УРЕДИ

ВНИМАНИЕ!

2) Електрическа безопасност

3) Лична безопасност

4. МОНТАЖ НА МАШИНАТАСЪДЪРЖАНИЕ НА ОПАКОВКАТА

ВНИМАНИЕ!

6. ВКЛЮЧВАНЕ – ИЗКЛЮЧВАНЕ НА ДВИГАТЕЛЯ

ВКЛЮЧВАНЕ НА ДВИГАТЕЛЯ (Фиг. 2)

Преди да включите мотора:

ИЗКЛЮЧВАНЕ НА ДВИГАТЕЛЯ (Фиг. 2)

1. РЕГУЛАЦИЯ НА ДРЪЖКАТА (Фиг. 3)

4. СМАЗВАНЕ НА ОСТРИЕТАТА ПО ВРЕМЕ НА РАБОТА (Фиг. 6)

– Изключете мотора по описания вече начин (Глава 6).

ВНИМАНИЕ!

8. ПОДДЪРЖАНЕ И СЪХРАНЕНИЕ

ВНИМАНИЕ!

За вашата безопасност и за

2. ПОДДРЪЖКА И НАТОЧВАНЕ НА ОСТРИЕТО

ВНИМАНИЕ!

Периодично проверявайте

В случай на необходимост,

Периодично проверявайте

4. ИЗВЪНРЕДНИ ОПЕРАЦИИ
