MobileCinema i60 - Проектор AIPTEK - Бесплатное руководство пользователя

Тип продукта	Пико-проектор DLP
Бренд	AIPTEK
Модель	MobileCinema i60
Оптическая технология	DLP
Источник света	RGB LED
Нативное разрешение	640 x 480 пикселей (VGA)
Световой поток	До 70 люмен
Размер проецируемого изображения	152 мм до 1524 мм (от 6 до 60 дюймов) по диагонали
Совместимые источники	iPhone 6 с адаптером Lightning Digital AV, устройства HDMI (компьютер, планшет, DVD-плеер, игровая консоль)
Входное питание	5 В / 2 А
Выходное питание (зарядка iPhone)	5 В / 1 А
Тип аккумулятора	Встроенный перезаряжаемый литий-полимерный аккумулятор 3000 мАч
Время работы в режиме проекции	До 120 минут
Потребление в режиме проекции	7,5 Вт
Размеры (Д x Ш x В)	154 x 73 x 30 мм
Вес	155 г
Рабочая температура	от 5°C до 35°C
Рабочая влажность	макс. 80% относительной влажности (5-35°C, без конденсации)
Уход и чистка	Избегать контакта с водой. Протирать мягкой сухой тканью. Не разбирать устройство.
Безопасность	Не смотреть прямо на объектив. Использовать в хорошо проветриваемом месте. Не подвергать воздействию экстремальных температур.
Запасные части и ремонтопригодность	Запасные части отсутствуют. В случае неисправности обращайтесь в службу поддержки.
Содержимое упаковки	Пико-проектор, USB-кабель, чехол, руководство пользователя

Часто задаваемые вопросы - MobileCinema i60 AIPTEK

Как включить и выключить проектор?

Нажмите кнопку проекции Вкл/Выкл на 3 секунды, чтобы включить или выключить проектор.

Как настроить фокус изображения?

Используйте колесико фокусировки на проекторе, чтобы получить четкое и ясное изображение.

Как подключить iPhone 6 к проектору?

Снимите крышку HDMI, вставьте адаптер Apple Lightning Digital AV в порт HDMI проектора, затем вставьте iPhone 6 в верхнее крепление и подключите адаптер к iPhone.

Что делать, если проецируемое изображение слишком темное?

Используйте проектор в более темном помещении или уменьшите размер проецируемого изображения.

Как включить экономичный режим для экономии энергии?

Нажмите кнопку Menu (M) на одну секунду, затем нажмите Вверх, чтобы войти в режим Eco. Используйте Вверх/Вниз для включения или выключения режима.

Как изменить соотношение сторон изображения?

Нажмите кнопку Menu (M) на одну секунду, затем нажмите Вниз, чтобы войти в Aspect Ratio. Используйте Вверх/Вниз для переключения между Panoramic и Scan (4:3), 4:3 Theme или 16:9 Letterbox.

Как зарядить iPhone 6 от проектора?

Выключите проектор. Подключите кабель Lightning от iPhone к порту USB Type A проектора и к iPhone. Нажмите кнопку режима зарядки, чтобы начать зарядку.

Что означает светодиодный индикатор?

3 постоянно горящих белых светодиода: 80-100% заряда. 2 постоянно горящих: 45-80%. 1 постоянно горящий: 10-45%. 1 мигающий: менее 10%. Все 3 мигают во время зарядки iPhone.

Мой проектор нагревается, это нормально?

Да, это нормально, что устройство нагревается из-за высокой производительности. Убедитесь, что оно хорошо вентилируется.

Что делать, если iPhone 6 не проецирует видео?

Убедитесь, что адаптер Apple Lightning Digital AV правильно подключен между iPhone и проектором. Проверьте, что звук на iPhone включен и что перед подключением не подключены наушники.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MobileCinema i60 AIPTEK

Указания по безопасной эксплуатации

(RU)

1. Предупреждение — Не смотрите прямо в объектив проектора.

2. Оберегайте устройство от контакта с водой, сушите руки перед его использованием.

3. Следите, чтобы окружающая температура была в пределах -10 \~ 55°C.

4. Относительная влажность должна быть в пределах 5% \~ 35°C, без конденсации (макс. 80%).

5. Не вскрывайте устройство, оберегайте его от падения и повреждений, иначе гарантия на изделие будет аннулирована.

(AR)

По окончании срока службы этого изделия следует утилизировать все его компоненты.

Батареи и перезаряжаемые аккумуляторы запрещается выбрасывать вместе с бытовыми отходами! Утилизируйте их в ближайшем пункте утилизации. Давайте вместе участвовать в защите нашей природы.

(TR)

Общий вид устройства

1 Объектив проектора	7 Кнопка режима зарядки
2 Выключатель проецирования	8 СД-индикатор
3 Колесо фокусировки	9 Вилка HDMI
4 Кнопки вверх/вниз/громкость	10 Порт зарядки Micro USB
5 Кнопка Меню	11 Порт HDMI
6 Верхний держатель*	12 Порт USB (типа A)

* Нажатием двух боковых кнопок вы можете превратить верхний держатель в держатель для iPhone 6 или в настольную подставку для проектора.

Зарядка устройства

Для зарядки подсоедините один разъем прилагаемого USB-кабеля к порту Micro-USB на устройстве, а другой разъем – к адаптеру питания айфона.

* Через 3 часа проектор полностью зарядится и СД-индикатор погаснет.
* Адаптер питания для iPhone 6 не прилагается.

Подключение iPhone 6 или устройств с выходом HDMI

Подключение iPhone 6

1. Выньте из проектора крышку отсека HDMI.
2. Подсоедините кабель с разъемом HDMI от адаптера Apple Lightning Digital AV к порту HDMI проектора.
3. Вдвиньте iPhone 6 в верхнее гнездо на проекторе.
4. Плотно вставьте разъем кабеля Lightning от адаптера Apple Lightning Digital AV в гнездо на айфоне, как показано на рисунках ниже.

*Адаптер Apple Lightning Digital AV не прилагается.

Подключение устройств HDMI

Подсоедините устройство с выходом HDMI к порту HDMI проектора с помощью дополнительного кабеля HDMI.

*Кабели HDMI не входят в комплект поставки.

Включение/выключение проектора

Для включения/выключения проектора нажмите выключатель проецирования на 3 секунды.

*При интенсивной эксплуатации устройство может нагреваться. Это нормальное явление.

* Время проецирования зависит от источника.

Регулировка фокуса

Для регулировки фокуса поверните колесо фокусировки до получения четкого и резкого изображения.

Регулировка громкости

Отрегулируйте громкость кнопками вверх/вниз.

Режим ЭКО

Для экономии энергии и увеличения времени проецирования прижмите на одну секунду кнопку меню (М), чтобы отобразить экранное меню. Нажмите кнопку вверх, чтобы открыть меню Eco Mode (Режим ЭКО), и кнопками вверх/вниз включите или выключите режим ЭКО.

Регулировка формата кадра

Если изображение растянуто или отображается не в том формате, значит, формат кадра выходного сигнала вашего видеопроигрывателя отличается от внутренней настройки в вашем проекторе.

Прижмите на одну секунду кнопку меню (М), чтобы отобразить экранное меню. Нажмите кнопку «вниз», чтобы открыть меню Aspect Ratio (Формат кадра), и кнопками «вверх/вниз» выберите один из следующих форматов кадра:

(1) Pan & Scan (4:3): Формат 4:3 с обрезкой боковых краев кадра для укрупнения центральной части изображения.
(2) Theme (4:3): Формат 4:3, сохраняет масштаб центральной части изображения и сжимает изображение по бокам.
(3) Letterbox (16:9): Формат 16:9, масштаб уменьшается для отображения полного исходного изображения в формате 16:9.

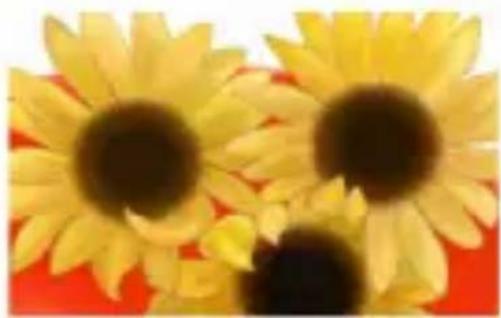

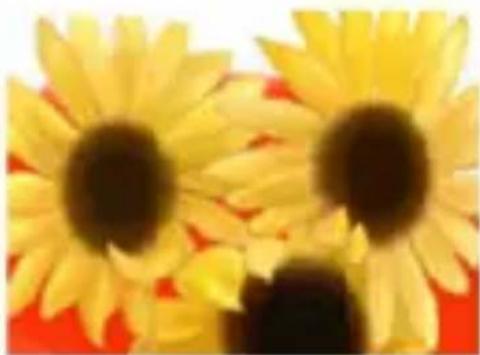

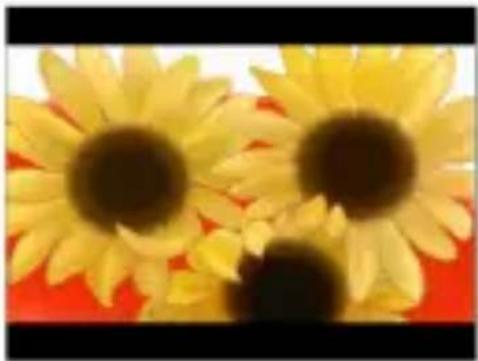

Иллюстрация трех режимов проецирования:
Экран смартфона (источник)	Проекционный экран
Формат кадра 16:9	Pan & Scan (4:3)
	Letterbox (16:9)
	Theme (4:3)

Зарядка айфона iPhone 6 (iOS)

Внутренний акумулятор проектора может использоваться не только для проецирования, но и для зарядки устройств iPhone 6 (iOS).

1. Перед зарядкой устройства iPhone 6 (iOS) выключите проектор.
2. Подсоедините кабель Lightning-USB к порту Lightning вашего iPhone 6 и к порту USB (типа A) на проекторе.
3. Нажмите кнопку режима зарядки, чтобы запустить зарядку. * Кабель Apple Lightning-USB не входит в комплект поставки.

Состояние СД	Индикация
горят 3 белых СД	Уровень заряда: 80%~100%
горят 2 белых СД	Уровень заряда: 45% ~ 80%
горит 1 белый СД	Уровень заряда: 10% ~ 45%
мигает 1 белый СД	Уровень заряда ниже 10%
Бегущая СД-строка	Проектор заряжается
мигают 3 белых СД	Зарядка айфона iPhone 6 (iOS)

Характеристики изделия

Характеристика Описание
Оптическая технология	DLP
Источник света	RGB-светодиод
Разрешение	640 x 480 пикселов (VGA)
Световой поток	До 70 люмен
Размер проецируемого изображения	152 ~ 1524 мм (6~60 дюймов, диагональ)
Источник проецируемого изображения	Вывод HDMI поддерживается айфонами iPhone 6 с адаптером Apple Lightning Digital AV и бытовыми аудио/ видео-устройствами (напр., ноутбуками, планшетными ПК, DVD-плеерами, игровыми приставками и т.д.)
Вход питания	5В/2А
Выход питания	5В/1А
Тип батареи	Встроенный перезаряжаемый литий-полимерный аккумулятор, 3000 мАч
Время работы батареи	Режим проецирования: до 120 мин Режим зарядки: 80%-ная зарядка батареи iPhone 6
Энергопотребление	Режим проецирования: 7,5 W Режим зарядки: 3,3 Вт
Температура эксплуатации	5°C ~ 35°C
Размеры (Д х Ш х В)	154 x 73 x 30 мм
Вес	155 г
Содержимое упаковки	Проектор Pico, кабель USB, футляр, руководство пользователя

* Компания не несет ответственности за ошибки в руководстве и оставляет за собой право вносить любые технические изменения.

Устранение неполадок

Неисправность Проверка
Проектор не включается.	Убедитесь, что батарея полностью заряжена.
Пroeцируемое изображение слишком темное.	* Используйте проектор в более темном помещении.* Уменьшите размер проецируемого изображения.
Пroeцируемое изображение нечеткое.	Отрегулируйте фокус колесом фокусировки.
Поверхность проектора нагревается.	При нормальной работе проектор выделяет тепло – это нормальное явление.
Проектор включен, но видеоизображение от iPhone 6 не проецируется.	Проверьте надежность подсоединения адаптера Apple Lightning Digital AV к проектору и айфону iPhone 6.
Проектор не воспроизводит звук от iPhone 6.	Проверьте, включен ли звук на айфоне iPhone 6.
Когда к iPhone 6 подключены наушники, звук не воспроизводится.	Сначала следует подсоединить адаптер Apple Lightning Digital AV, и только затем – наушники. Тогда звук будет воспроизводиться.
Проектор включен, но видеоизображение от разъема HDMI не проецируется.	Проверьте, поддерживает ли устройство интерфейс HDMI. Если да, проверьте разрешение выходного сигнала источника. Проверьте поддерживаемые разрешения (приведенные ниже), и измените выходное разрешение устройства.· 640 x 480p (60 к/с) · 720 x 576p (50 к/с)· 720 x 480p (60 к/с) · 1280 x 720p (50 к/с)· 1280 x 720p (60 к/с) · 1920 x 1080i (50 к/с)· 1920 x 1080i (60 к/с) · 1920 x 1080p (50 к/с)· 1920 x 1080p (60 к/с)
