Tip	Cameră auto de bord
Marcă	Navitel
Model	MR450 GPS
Dimensiuni (aprox.)	90 x 55 x 40 mm
Greutate (aprox.)	100 g
Alimentare	5V 1A prin încărcător auto USB
Baterie încorporată	200 mAh Li-Polimer
Rezoluție video	Full HD 1080p (1920x1080)
GPS	Modul GPS încorporat pentru înregistrarea vitezei și locației
Senzor G	Da, pentru înregistrarea automată a evenimentelor
Viziune pe întuneric	Suport LED infraroșu
Înregistrare ciclică	Da, suprascrie fișierele cele mai vechi
Mod parcare	Detectare mișcare și activare la impact
Unghi de vizualizare	Unghi larg de 130°
Slot card de memorie	Micro SD, până la 32 GB (Clasa 10)
Ecran	Ecran LCD de 2.0 inci
Montare	Suport cu ventuză
Întreținere	Curățați lentila cu o cârpă moale; formatați cardul SD lunar
Siguranță	Nu montați în zona de declanșare a airbagului; asigurați cablul
Piese de schimb incluse	Suport cu ventuză, încărcător auto, cablu USB
Temperatură de funcționare	-10°C până la 60°C

Întrebări frecvente - MR450 GPS Navitel

Cum instalez camera Navitel MR450 GPS?

Curățați zona parbrizului, atașați suportul cu ventuză și apăsați ferm. Introduceți un card micro SD (Clasa 10, până la 32 GB). Conectați încărcătorul auto și aranjați cablul ordonat. Reglați unghiul lentilei astfel încât drumul să fie centrat.

Cum formatez cardul SD?

Accesați Meniu > Setări > Formatare. Confirmați pentru a șterge toate datele. Formatați lunar pentru a menține performanța.

Cum activez modul de parcare?

Modul de parcare se activează automat când mașina este oprită și camera detectează mișcare sau impact. Asigurați-vă că camera este conectată direct sau are baterie. Puteți ajusta sensibilitatea în Meniu > Setări mod parcare.

Cum funcționează GPS-ul?

GPS-ul încorporat înregistrează traseul, viteza și locația. Datele sunt încorporate în fișierul video. Le puteți vizualiza folosind software compatibil pe PC. Asigurați-vă că camera are o vedere clară a cerului pentru o recepție mai bună a sateliților.

Cum pot vizualiza videoclipurile înregistrate?

Puteți viziona videoclipurile direct pe ecranul camerei apăsând butonul Redare. Pentru o analiză detaliată, scoateți cardul SD și introduceți-l într-un computer folosind un adaptor. Utilizați un player video care suportă formatul MP4.

Cum ajustez rezoluția video?

Accesați Meniu > Setări video > Rezoluție. Opțiunile includ de obicei 1080p, 720p și 480p. Rezoluția mai mare utilizează mai mult spațiu de stocare.

Ce ar trebui să fac dacă camera nu mai înregistrează?

Verificați dacă cardul SD este plin sau deteriorat. Încercați să formatați cardul. Asigurați-vă că încărcătorul furnizează curent și cablul este conectat. Dacă problema persistă, resetați camera apăsând butonul de resetare cu un ac.

Cum actualizez firmware-ul?

Descărcați cel mai recent firmware de pe site-ul de asistență Navitel. Copiați fișierul firmware în rădăcina unui card SD formatat. Introduceți cardul în cameră în timp ce aceasta este oprită. Porniți camera; aceasta se va actualiza automat. Nu opriți în timpul actualizării.

Cum curăț lentila camerei?

Folosiți o cârpă moale, uscată din microfibră pentru a șterge ușor lentila. Evitați utilizarea lichidelor sau a materialelor abrazive. Pentru murdărie persistentă, umeziți ușor cârpa cu apă.

Care este perioada de garanție?

Navitel MR450 GPS vine de obicei cu o garanție de 1 an. Verificați bonul de cumpărare pentru detalii. Garanția acoperă defectele de fabricație, dar nu daune fizice sau utilizarea necorespunzătoare.

MANUAL DE UTILIZARE MR450 GPS Navitel

Vă multumim pentru achiziția acestui produs NAVITEL®.

NAVITEL MR450 GPS este un DVR multifunctional de înaltă definiție cu numeroase funcții și aplicații descrise în acest Manual de Utilizare. Vă rugăm să citiți manualul cu atenție înaintea utilizării dispozitivului și să îl păstrați pentru referințe ulterioare.

Componente dispozitiv

1. Afisaj 12. Fantă MicroSD
2. Rezoluție video 13. Fantă mini-USB
3. Timp de înregistrare 14. Port cameră spate (AV-IN)
4. Data și ora 15. Buton Pornire
5. Informații despre baterie 16. Antenă GPS
6. Buton Meniu 17. Boxă
7. Buton înregistrare 18. Cleme
8. Buton Captură 19. Microfon

9. Buton Microfon 20. Lentilă

10. Buton Protectie

11. Buton Resetare

Continutul ambalajului

1. DVR NAVITEL MR450 GPS
2. Încărcător auto 12/24 V
3. Camera din spate

4. Cablu mini-USB-USB

5. Cablu video

Date tehnice

Camera principală	Senzor cameră SONY	307 (night vision)
	Rezoluție video 1920x	1080, 30 fps
	Rezoluție imagine 2 MP
	Unghi de vedere 160°
	Lentilă Sticlă de 4	straturi
Camera din spate	Senzor cameră GC2053
	Rezoluție video 1920x	1080
	Rezoluția imaginii 2 MP
	Unghi de vedere 100°
Procesor MSTAR MSC8		339
Monitor 5,5", IPS, 960x		480, tactil
Format înregistrare MOV
Format imagine JPG
Capacitate card microSD Max.		64 GB

USB mini-USB
AV-IN micro-jack (2.5 mm)
Baterie	Li-Pol, 400 mAh
Alimentare	5 V, 2 A
Wi-Fi	Da
Alertă GPS	camere / avertismente / viteză
Limbi	cehă,engleză,franceză,germană,italiană,maghiară,poloneză,română,rusă,slovacă,spani-olă,ucraineană

Instalatie

1. Introduceți cardul microSD în DVR. Utilizați un card de înaltă viteză SD (Clasa 10 sau peste); capacitatea trebuie să fie cuprinsă între 8 și 64 GB.

• Pentru a evita defectiuni ale DVR și/sau cardului SD, nu scoateți și reintroduceți cardul SD pe parcursul operării DVR.

• Vă rugăm ca înainte de a utiliza un card microSD să îl formatați în DVR pentru a evita erori de date. Pentru formatarea cardului SD în mod Meniu selectați Format SD-card și confirmați.

• Instalați DVR pe oglinda mașinii folosind clemele. Nu forțați, pentru a evita deteriorările.

• Conectați încărcătorul auto la mufa pentru brichetă.
• Conectați încărcătorul auto la portul DVR (mini-USB).
• Apăsați butonul de pornire. DVR-ul va porni și va începe să înregistreze automat.
• Reglați poziția DVR.

Măsuri de precauție

• Bateria încorporată este făcută doar pentru înregistrarea unei urgențe în modul de parcare și închiderea corectă a dispozitivului; pentru operarea completă a dispozitivului în orice mod, este necesară o alimentare constantă.
• A se utiliza doar adaptorul original pentru încărcător. Utilizarea altui adaptor poate afecta negativ bateria dispozitivului. A se utiliza doar accesorii aprobate de către producător.
• Temperatura ambientă permisibilă în mod de operare: 0 - +35 °C. Temperatura de depozitare: +5 - +45 °C. Umiditatea relativă: 5% - 90% fără condensare (25 °C).
• A se păstra dispozitivul la distanță de surse de foc pentru evitarea exploziilor sau focului.
• A nu se expune dispozitivul la impact fizic.
• A se evita punerea dispozitivului în contact cu surse de radiatie electromagnetică.
• A se păstra lentila curată. A nu se utiliza detergenti sau substanțe chimice pentru curățarea produsului; a se opri dispozitivul înainte de fiecare curățare.
• A se urma cu strictețe legile și reglementările regiunii în care este utilizat dispozitivul. Acest dispozitiv nu poate fi utilizat în scopuri ilegale.
• Nu dezasamblati sau încercați să reparați dispozitivul. În caz de defectiune a dispozitivului, contactați centrul de service.

STARVIS și STARVIS sunt mărci comerciale ale Sony Corporation.

Butoane

Buton Funcții
Pornire	Apăsați scurt pentru a porni dispozitivul.Apăsați și țineți apăsat 2 secunde pentru a opri dispozitivul.Când dispozitivul este pornit apăsați scurt pentru a porni/opri afișajul.
Microfon	Apăsați pentru a porni/opri microfonul
Înregistrare	Apăsați pentru a porni înregistrarea.Apăsați din nou pentru a opri înregistrarea.
Captură Apăsați pentru a face o captură.
Protecție fișier	În Mod Înregistrare (REC), apăsați pentru a proteja/înlătura protecția înregistrării curente (fișierul protejat nu poate fi șters sau suprascris).
Meniu Apăsați pentru a intra în modul Meniu
Afisaj Apăsați pentru a comuta între vizualizarea camerei din față și cea a camerei din spate
Resetare Dacă dispozitivul nu răspunde, apăsați pentru resetare.

Notă:
- Specificațiile se pot modifica datorită actualizărilor.
- Bateria încorporată este proiectată numai pentru înregistrarea unui eveniment de urgență în modul de parcare și pentru oprirea corectă a aparatului atunci când alimentarea este întreruptă; sursa de alimentare continuă este necesară pentru funcționarea completă a dispozitivului în orice mod de funcționare.

Pentru comoditatea de a lucra cu fișierele video și datele încorporate ale DVR-ului, utilizați Navitel DVR Player. Descărcare disponibilă la: www.navitel.cz/ro/downloads/navitel-dvr-player

Funcțiile dispozitivului

Formatare SD-card	Formatarea unui card microSD în DVR este necesară pentru funcționarea corectă a dispozitivului. Înainte de utilizarea unui card microSD sau în caz de eroare a datelor, vă rugăm să formatați cardul microSD. Pentru formatarea cardului SD în modul Meniu apăsați Format SD-card și confirmați.
Înregistrare	Conectați dispozitivului la o sursă externă de alimentare și va începe să înregistreze automat. Apăsați butonul Înregistrare pentru a opri înregistrarea. Apăsați butonul Înregistrare din nou pentru a efectua o nouă înregistrare video. Fiecare înregistrare video va fi salvată automat.
Captură Apăsați butonul Captură pentru a face o fotografie (va fi salvată automat).
Video	Apăsați Meniu -> Redare -> Fișier Video -> Înapoi pentru intrarea în modul Video. Apăsați pe un fișier pentru a rula. În modul Video, apăsați II / ► pentru a pune pauză/relua; apăsați ◀ / ► I pentru selectarea fișierului precedent/următor.
Foto	Apăsați Meniu -> Redare -> Fișier Imagine -> Înapoi pentru a intra în modul Fotografie. Selectați un fișier pentru vizualizare. În modul Fotografie, apăsați ◀ / ► I pentru selectarea fișierului precedent/următor.
Protejare fișier	În Modul de Înregistrare (REC), apăsați Protejare fișier pentru protecția/inlăturarea protecției înregistrării curente. În modul Redare apăsați Protejare, apoi Protejare/Înlăturare Protecție Toate. În modul Video / Fotografie selectați un fișier, apoi selectați Protejare/Înlăturare Protecție Fișier Curent. Fișierele protejate nu pot fi șterse sau suprascrise.
Înregistrare în cerc	Această opțiune vă permite să salvați o înregistrare video ca un set de fișiere disponibile în meniul duratei. Dacă se termină spațiul de stocare al cardului de memorie, fișierele neprotejate vor fi suprascrise în ordinea în care au fost create.
Mod nocturn Mod de înregistrare pe lumină redusă.
Timp Oprire Film	Închiderea automată a dispozitivului după întreruperea alimentării. Intervalul de timp poate fi setat în Meniu.
Înregistrare audio înregistrare video cu sau fără sunet.

70 | MANUAL DE UTILIZARE

NAVITEL

Oprire Alegeti perioada de inactivitate după care dispozitivul se va închide automat.
Marcă Această funcție adaugă o marcă temporală
Opriți monitorul	Dispozitivul poate opri automat afișajul pentru a reduce consumul de energie. Intervalul de timp poate fi setat în meniul LCD Economisire Energie.
Protecție Nivel Dacă vehiculul este lovit de ceva DVR va bloca automat înregistrarea video curentă.
Localizare GPS	Dispozitivul oferă chipset GPS încorporat și antenă GPS, putând arăta longitudinea, latitudinea și alte informații privitoare la locația curentă. Apăsați GPS Status pentru verificarea datelor GPS. Apăsați On în meniul Marcă GPS pentru a adăuga informații GPS la fișierele dvs.
Mod cameră spate	În timpul alimentării cablului roșu cu 12 V, modul de cameră din spate este activat. Recomandările pentru conectarea acestui cablu sunt oferite pe pagina Camera din Spate a acestui manual.
Selectați un mod de vizualizare	Apăsând sfertul din dreapta sus al ecranului se comută modurile de vizualizare a camerei: doar în față; numai înapoi; spate peste față (imagine-în-imagine).
Conexiune USB	Când conectați dispozitivul la un computer cu un cablu USB, vor apărea două opțiuni de conectare:1) Mass Storage: redarea, copierea și ștergerea fișierelor.2) Record: modul standard.

Instalarea aplicatiei Navitel DVR Center

1. Descărcați și instalați Navitel DVR Center pe telefonul celular sau tabletă, urmând instrucțiunile dispozitivului dvs. Mobil. Puteți descărca aplicația scanând codul QR în meniul DVR (Cod QR App) cu telefonul dvs. celular. Alegeti Wifi în Setări, apăsați On.
2. Porniți un Wi-Fi în meniul DVR (Wi-Fi) și în setările telefonului dvs. mobil.
3. Rulați aplicația. Alegeți-vă DV-il din listă. Informațiile DVR sunt în meniul DVR (Wi-Fi Navitel).
4. Conectați-vă dispozitivul mobil la DVR prin Wi-Fi. Utilizați parola dacă este necesar. O puteți schimba în meniul DVR (parolă Wi-Fi).
5. Prin intermediul Navitel DVR Center puteți:

• actualiza firmware-ul DVR;

• controla funcțiile DVR în meniul Setări: configurarea modului de parcare, senzorul de impact, modul video și formatarea cardului dvs. SD;
• salva, vizualiza, șterge și trimite înregistrări video și fotografii, și viziona înregistrarea DVR în timp real pe ecranul dispozitivului mobil.

Informații Viteză Digitală & Cameră

Opțiunea Viteză digitală este utilizată pentru afișarea orei și a vitezei vehiculului calculată cu ajutorul semnalului GPS [1]. Moduri:

• Viteză – viteza curentă este afișată constant [B],
• Viteză + timp – viteza curentă [B] și timpul [C] sunt afișate.

Optiunea Camera info il informează pe conducător cu privire la camere și avertismente. (în continuare – Camere) pe drum. Când porniți Informații cameră, viteza și ora curente sunt afişate. La apropierea camerei cele mai apropiate, următoarele informații sunt afişate [2]:

• viteza curentă [B],
• pictograma camerei [D],
• bară dinamică de progres care indică aproperile față de cea mai apropiată cameră [E],
• distanța față de cameră [F].

Toate informațiile sunt afișate pe un ecran negru. În modul Înregistrare (REC) ●REC sau ● sunt afișate [A].

Dacă vehiculul este imobilizat, este afişat 0.

Dacă nu există semnalul GPS, - - - [3] este afișat.

Notă: Un semnal GPS slab poate fi cauzat de condiții meteorologice nefavorabile și alți factori externi. Vă rugăm să consultați vitezometrul vehiculului.

[1] [2] [3]

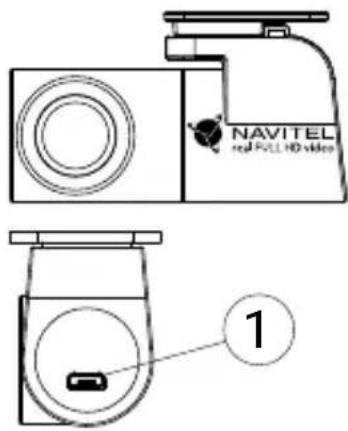

Camera din spate

Cu ajutorul camerei din spate puteți obține o imagine de înaltă rezoluție în spatele mașinii dvs. pentru parcarea sau înregistrarea în siguranță în timpul conducerii. Tehnologia modernă de înregistrare dublă permite salvarea înregistrărilor atât în față, cât și în spatele mașinii, pentru a remedia orice situație neprevăzută.

Instalarea camerei spate

1. Instalati camera pe geamul din spate în interiorul maşinii și reglați unghiul de vizualizare.
2. Trageți cablul prin cabină / habitatclu.
3. Conectați cablul la portul camerei din spate.

Notă: Se recomandă insistent ca lucrările de instalare a camerei și conectarea la +12 V să fie efectuate de personal calificat, având competențele necesare. Cablarea poate necesita unelte speciale sau atașamente. Asigurați-vă că aceste lucrări sunt efectuate în siguranță.

1. Port pentru cablu video

NAVITEL s.r.o. declară prin prezenta că NAVITEL MR450 GPS este compatibil cu Directiva EMC 2014/30/EU. Textul integral al Declarației de conformitate este disponibil la următoarea adresă de internet: www.navitel.cz/ro/declaration_of_conformity/mr450gps
