Typ	Autokamera
Značka	Navitel
Model	MR450 GPS
Rozměry (přibližně)	90 x 55 x 40 mm
Hmotnost (přibližně)	100 g
Napájení	5V 1A přes USB nabíječku do auta
Vestavěná baterie	200 mAh Li-Polymer
Rozlišení videa	Full HD 1080p (1920x1080)
GPS	Vestavěný GPS modul pro záznam rychlosti a polohy
G-senzor	Ano, pro automatické nahrávání událostí
Noční vidění	Podpora infračervených LED
Smyčkové nahrávání	Ano, přepisuje nejstarší soubory
Parkovací režim	Detekce pohybu a aktivace při nárazu
Pozorovací úhel	130° širokoúhlý
Slot na paměťovou kartu	Micro SD, až 32 GB (třída 10)
Displej	2,0 palcový LCD displej
Montáž	Přísavkový držák
Údržba	Čistěte čočku měkkým hadříkem; každý měsíc formátujte SD kartu
Bezpečnost	Neumísťujte v zóně airbagu; zajistěte vedení kabelu
Součástí balení náhradní díly	Přísavkový držák, nabíječka do auta, USB kabel
Provozní teplota	-10°C až 60°C

Často kladené otázky - MR450 GPS Navitel

Jak nainstalovat kameru Navitel MR450 GPS?

Vyčistěte oblast čelního skla, připevněte přísavkový držák a pevně přitlačte. Vložte micro SD kartu (třída 10, až 32 GB). Připojte nabíječku do auta a úhledně veďte kabel. Nastavte úhel čočky tak, aby byla silnice uprostřed.

Jak naformátovat SD kartu?

Přejděte do Menu > Nastavení > Formátovat. Potvrďte smazání všech dat. Formátujte každý měsíc pro zachování výkonu.

Jak povolit parkovací režim?

Parkovací režim se aktivuje automaticky, když je auto vypnuté a kamera detekuje pohyb nebo náraz. Ujistěte se, že je kamera zapojena nebo má baterii. Citlivost můžete upravit v Menu > Nastavení parkovacího režimu.

Jak funguje GPS?

Vestavěná GPS zaznamenává trasu, rychlost a polohu. Data jsou vložena do video souboru. Můžete je zobrazit pomocí kompatibilního software na PC. Ujistěte se, že kamera má volný výhled na oblohu pro lepší příjem satelitů.

Jak mohu zobrazit nahraná videa?

Videa můžete sledovat přímo na obrazovce kamery stisknutím tlačítka Přehrávání. Pro podrobnou kontrolu vyjměte SD kartu a vložte ji do počítače pomocí adaptéru. Použijte přehrávač videa, který podporuje formát MP4.

Jak upravit rozlišení videa?

Přejděte do Menu > Nastavení videa > Rozlišení. Možnosti obvykle zahrnují 1080p, 720p a 480p. Vyšší rozlišení zabírá více místa.

Co dělat, když kamera přestane nahrávat?

Zkontrolujte, zda je SD karta plná nebo poškozená. Zkuste kartu naformátovat. Ujistěte se, že nabíječka dodává napětí a kabel je pevně připojen. Pokud problém přetrvává, resetujte kameru stisknutím resetovacího tlačítka špendlíkem.

Jak aktualizovat firmware?

Stáhněte nejnovější firmware z webu podpory Navitel. Zkopírujte soubor firmwaru do kořenového adresáře naformátované SD karty. Vložte kartu do kamery, když je vypnutá. Zapněte kameru; aktualizace proběhne automaticky. Během aktualizace nevypínejte.

Jak vyčistit čočku kamery?

Použijte měkký suchý mikrovláknový hadřík k jemnému otření čočky. Nepoužívejte kapaliny ani abrazivní materiály. Na odolné nečistoty hadřík lehce navlhčete vodou.

Jaká je záruční doba?

Kamera Navitel MR450 GPS má obvykle 1letou záruku. Podrobnosti naleznete na účtence. Záruka se vztahuje na výrobní vady, nikoli na fyzické poškození nebo nesprávné použití.

NÁVOD K OBSLUZE MR450 GPS Navitel

Děkujeme Vám za nákup produktu NAVITEL*.

NAVITEL MR450 GPS je multifunkční digitální video rekordér (DVR) s vysokým rozlišením, s mnoha funkcemi a vlastnostmi, které jsou popsány v této uživatelské příručce. Před použitím zařízení si prosím pečlivě přečtěte tuto příručku a uchovejte ji pro pozdější použití.

Vnější vzhled

1. Displej 12. MicroSD port
2. Rozlišení videa 13. Mini-USB port
3. Dobazáznamu 14. Port pro zadní kameru (AV-IN)
4. Datum a čas 15. Tlačítko Zapnutí/vypnutí
5. Informace o baterii 16. GPS-anténa
6. Tlačitko Menu 17. Reproduktor
7. Tlačítko Záznamu 18. Upevnění
8. Tlačitko Snímek 19. Mikrofon

9. Tlačitko Mikrofon 20. Kamera

10. Tlačítko Ochrany souborů

11. Tlačítko Reset

Obsah balení

1. Záznamová kamera NAVITEL 6. Hadřík z mikrovlákna
   MR450 GPS 7. Uživatelská příručka
2. Adaptér do auta 12/24 V 8. Záruční list
3. Zadní kamera 9. Dárkový poukaz
4. Kabel mini-USB -USB
5. Video kabel

cz Specifikace

Hlavní kamera	Kamera SONY 307	(night vision)
	Rozlišení videa 1920×	1080, 30 fps
	Rozlišení videa 2 MP
	Úhel záběru 160°
	Typ objektivu 4-vrstvá skleněná čočka
Zadní kamera	Kamera GC2053
	Rozlišení videa 1920×	1080
	Rozlišení videa 2 MP
	Úhel záběru 100°
Čip MSTAR MSC8339
Displej 5,5", IPS, 960×480 smyslové
Formát záznamu videa MOV
Formát obrazu JPG
Kapacita microSD karty Max. 64 GB

USB mini-USB
AV-IN	micro-jack (2.5 mm)
Baterie	Li-Pol, 400 mAh
Zdroj napájení	5 V, 2 A
Wi-Fi	Ano
GPS-informace	kamery / varování / rychlost
Jazyk	angličtina,čeština,francouzština,italština,madarština,němčina,polština,rumunština,ruština,slovenština,španělština,ukrajinština

Instalace

1. Vložte microSD kartu do zařízení. Použijte vysokorychlostní SD kartu (třída 10 či výše); kapacita by měla být v rozmezí 8-64 GB.

• Nemanipulujte s SD kartou během používání kamery.

• Abyste předešli chybám v datových úlohách, prosím naformátujte kartu microSD uvnitř kamery. Pro formátování SD karty vyberte v Menu možnost Formátovat SD kartu a potvrdíte.

• Vyjměte klasické zpětné zrcátko a nainstalujte DVR zpětné zrcátko. Nepoužívejte nadměrnou sílu k odstranění stávajícího zpětného zrcátka.

• Připojte autonabíječku do zásuvky zapalovače.
• Připojte mini-USB konec autonabíječky k zařízení.
• Zapněte napájení, zařízení se spustí a začne nahrávat.
• Nastavte pozici kamery.

Opatření

• Vestavěná baterie je určena pouze pro nouzové záznamy v režimu parkování a pro správné vypnutí zařízení po odpojení napájení; pro plný provoz v jakémkoliv režimu je nutné konstantní připojení k napájení.
• Používejte originální adaptér určený tomuto zařízení. Použití jiného adaptéru může mít negativní vliv na baterii zařízení. Používejte pouze příslušenství schválené výrobcem.
• Přípustná teplota okolního prostředí v provozním režimu: 0 až +35 °C. Skladovací teplota: +5 až +45 °C. Relativní vlhkost: 5% až 90% bez kondenzace (25 °C).
• Udržujte zařízení mimo dosah ohně, zabráníte tak výbuchu či požáru.
• Nevystavujte prístroj fyzickým nárazům.
• Zabraňte kontaktu zařízení se zdroji elektromagnetického záření.
• Udržujte objektiv v čistotě. Nepoužívejte k čištění zařízení chemikálie ani čistící prostředky; vždy před čištěním zařízení vypněte.
• Důsledně dodržujte vnitrostátní právní předpisy. Zařízení nesmí být použito pro nezákonné účely.
• Nerozebírejte ani sami neopravujte zařízení. V případě poruchy zařízení se obratte na servisní středisko.

STARVIS a STARVIS jsou ochranné známky společnosti Sony Corporation.

cz Tlačítka

Tlačítko Funkce
Zapnutí/vypnutí	Krátc steiskněte tlačítko Zapnout/Vypnout a podržte k zapnutí zařizení.Stiskněte a po dobu 2 sekund podržte k vypnutí zařizení.Když je zařizení zapnuté, krátkým stisknutím zapnete / vypnete obrazovku.
Mikrofon Stisknutím	zapnete / vypnete mikrofon.
Záznam	Stisknutím spustíte nahrávání.Dalším stisknutím nahrávání zastavíte.
Zachytě Stisknutím	pořídíte snímek.
Ochrana souborů	V režimu Video stiskněte k uzamčení aktuálního souboru. Zamknuté soubory nemohou být smazány ani přepsány.
Menu Stisknutím	vstoupíte do režimu nabídky.
Displej	Stisknutím přepnete mezi hlavním a zadním zobrazením kamery.
Reset Pokud zařizení	nereaguje, stiskněte tlačítko reset pro resetování zařizení.

Poznámka:

• Specifikace se může změnit v případě novější verze zařízení.
• Vestavěná baterie je určena pouze pro nouzové záznamy v režimu parkování a pro správné vypnutí zařízení po odpojení napájení. Pro plný provoz v jakémkoliv režimu je nutné konstantní připojení k napájení.

Pro usnadnění práce s videosoubory a vloženými daty použijte Navitel DVR Player. Ke stažení je k dispozici zde:

https://www.navitel.cz/cz/downloads/navitel-dvr-player

Funkce zařízení

Formátování SD karty	Formátování karty microSD v autokameře jenezbytné pro správnou funkci zařizení. Před použitím karty microSD nebo v případě chyby dat zformátujte kartu microSD. Pro formátování vyberte v Menu možnost “Formátovat SD kartu” a potvrdte ji.
Záznam	Po připojení zařizení k externímu zdroji napájení, zařizení automaticky zahájí nahrávání. Stisknutím tlačítka Záznam nahrávání zastavíte. Opětovným stisknutím tlačítka Záznam můžete nahrát další videozáznam. Každý záznam se automaticky uloží.
Snímek Stiskněte tlačítko Snímek pro pořídite snímek, který se automaticky uloží.
Video	Stiskněte Menu ->Přehrávání ->Soubor videa ->Zpět pro přechod do režimu Video. Vyberte soubor. V režimu Video stiskněte I/► pro pauzu / konec pauzy; stiskněte ◀/► pro výběr následující / předchozí souboru.
Fotky	Stiskněte Menu ->Přehrávání ->Soubor snímku ->Zpětpro přechod do režimu Fotky. Vyberte soubor. V režimu Fotky tiskněte ◀/► pro výběr následující / předchozí souboru.
Ochrana souboru	V režimu Záznam (REC) stiskněte tlačítko Ochrana souboru k zamknutí souboru. V režimu Přehrávání stiskněte Uzamknout a vyberte budto Uzamknout / Odemknout vše. V režimu Video / Fotky vyberte soubor, který chcete uzamknout, vyberte budto Uzamknout / Odemknout aktuální. Zamknuté soubory nemohou být smazány ani přepsány.
Záznam do smyčky	Tato funkce umožňuje uložit video jako sadu souborů v takové délce, jakou jste si určili v Menu z výběru možností. Pokud je na paměťové kartě nedostatek místa, nechráněné soubory budou přepsány v pořadí, v jakém byly vytvořeny.
Noční režim Režim záznamu při slabém osvětlení.
Čas vypnutí videa	Po vypojení z napájení se zařizení automaticky vypne. Časový interval lze nastavit v menu spořiče obrazovky.
Audio záznam Nahrávání	zvukem nebo beze zvuku.

6 | UŽIVATELSKÁ PŘÍRUČKA

NAVITEL

CZ

Vypnutí Vyberte po jaké době nečinnosti se zařízení automaticky vypne.
Vodoznak Tato funkce přídá vodoznak data nebo loga zařízení do záznamu.
Spořič obrazovky	Zařízení automaticky vypne displej kvůli snížení spotřeby energie; časový interval lze nastavit v menu spoříče obrazovky.
Úroveň ochrany Při ná	azu či otřesu vozidla zařízení automaticky uzamkne a uloží aktuální video.
GPS lokace	Zařízení podporuje vestavěný chipset a anténu GPS. Je tedy možné zobrazit země pisnou délku, země pisnou šířku a další informace o aktuální poloze. Pro kontrolu dat GPS stiskněte tlačítko Stav GPS. Pro přidání souřadnic GPS k souborům, zapněte funkci vodoznak GPS.
Režim zadní kamery	Při napájení 12 V do červeného kabelu je aktivován režim zadní kamery. Doporučení pro připojení tohoto kabelu je uvedeno na stránce Zadní kamera v této příručce.
Režimy zobrazení zadní kamery	Vyberte režim zobrazení zadní kamery-originál, otočení o 180 stupňů, horizontální nebo vertikální zobrazení.
Vyberte režim zobrazení.	Stisknutím pravé horní části obrazovky přepnete režimy zobrazení fotoaparátu: pouze přední; jen zpět; zepředu zepředu (obraz v obraze).
USB-připojení	Při připojení zařízení k počítači pomocí kabelu USB se zobrazí dvě možnosti připojení:1) Mass Storage: přehrávání, kopírování a mazání souborů.2) Record: standardní režim.

Instalace Navitel DVR Center app

1. Stáhněte a nainstalujte Navitel DVR Center do svého mobilního telefonu nebo tabletu, postupujte podle pokynů svého mobilního zařízení. Aplikaci si můžete stáhnout naskenováním QR kódu v Menu DVR (App QR Code) pomocí svého mobilního telefonu.
2. Zapněte Wi-Fi v nabídce DVR (Wi-Fi) a v nastavení vašeho mobilního zařízení.
3. Spustte aplikaci. Vyberte svůj DVR v seznamu. Informace DVR jsou v nabídce DVR (Wi-Fi Navitel).
4. Připojte své mobilní zařízení k DVR prostřednictvím Wi-Fi. V případě potřeby použijte heslo. Můžete jej změnit v nabídce DVR's Menu (heslo Wi-Fi).

5. Pomocí Navitel DVR Center můžete:

6. aktualizace firmwaru DVR;

7. ovládání funkcí DVR v nabídce Nastavení: konfigurace parkovacího režimu, senzoru nárazu, režimu videa a formátování SD karty;
8. ukládat, prohlížet, mazat a odesilat videa a fotografie a sledovat video DVR v reálném čase na obrazovce mobilního zařízení.

Digitální měřič rychlosti a Informace o kameře

Digitální rychloměr se použivá k zobrazení vypočtené aktuální rychlosti na základě signálu GPS a času [1]. Režimy:

- Rychlost – rychlost [B] se zobrazuje na displeji, - Rychlost + čas – zobrazí se rychlost [B] a čas [C]

Informace o kamerách slouží k varování před kamerami. Když zapnete tuto funkci, na obrazovce se zobrazí aktuální rychlost a čas na černém pozadí. Pokud se blížíte k dopravní kameře, na displeji se zobrazí [2]:

• aktuální rychlost [B],
• ikona kamery [D],
• vzdálenost ke kameře [E],
• Průběh pohybu v oblasti kde se kamera nachází [F].

Všechny informace jsou na černém pozadí.

V režimu Záznam (REC) se zobrazí indikátor nahrávání (●REC a ●) [A]. Pokud vozidlo stojí, na displeji je 0.

Pokud není k dispozici signál GPS, zobrazí se --- [3].

Poznámka. Slabý signál GPS může být zapřičiněn špatným počasím a dalšími okolními vlivy. Řidte se především údaji na tachometru Vašeho vozidla.

[1] [2] [3]

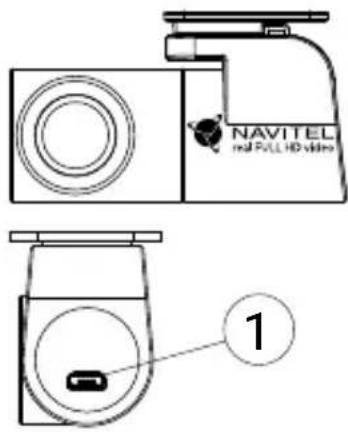

cz Zadní kamera

Díky zadní kameře získáte přehled o situaci za Vaším vozidlem při jízdě i parkování. Moderní technologie dvojitého záznamu umožňuje nahrávat záznamy před vozidlem i za vozidlem a zachytit tak všechny nepředvídatelné situace.

Instalace zadní kamery

1. Namontujte fotoaparát na zadní okno uvnitř automobilu a upravte úhel záběru.
2. Protáhněte kabel podél střechy.
3. Připojte kabel k zadní kameře.

Poznámka: Doporučujeme, aby práce s instalací a připojením kamery prováděla kvalifikovaná osoba s potřebnými znalostmi. Instalace kabelu může vyžadovat speciální nástroje nebo zařízení. Ujistěte se, že jsou tyto práce bezpečné.

1. Port pro video kabel

NAVITEL s.r.o. tímto prohlašuje, že zařízení NAVITEL MR450 GPS je kompatibilní se směrnící RED 2014/53/EU. Úplné znění Prohlášení o shodě je k dispozici na následující internetové adrese: www.navitel.cz/cz/declaration_of_conformity/mr450gps

Einführung

1. Displej 12. MicroSD slot
2. Rozlíšenie videoa 13. Port mini-USB
3. Čas záznamu 14. Port zadnej kamery (AV-IN)
4. Dátum a čas 15. Tlačidlo Power
5. Informácie o batérii 16. GPS anténa
6. Tlačidlo Menu 17. Reproduktor
7. Tlačidlo Záznam 18. Gumičky
8. Tlačidlo Snímok 19. Mikrofón

9. Tlačidlo Mikrofón 20. Šošovka

10. Tlačidlo Zamknúť

11. Tlačidlo Reset

Obsah balenia

1. Zariadenie NAVITEL 6. Utierka z mikrovlákna
   MR450 GPS
2. Adaptér do auta 12/24V
3. Zadná kamera
4. Kábel mini-USB -USB
5. Video kábel

Špecifikácia

Hlavná kamera	Kamera senzor SONY B07 (night vision)
	Rozlíšenie videa 1920×1080, 30 fps
	Rozlíšenie obrazu 2 MP
	Uhol záberu 160°
	Šošovka 4-vrstvová sklenená šošovka
Zadná kamera	Kamera senzor GC2053
	Rozlíšenie videa 1920×1080
	Rozlíšenie obrazu 2 MP
	Uhol záberu 100°
Procesor MSTAR MSC8339
Displej 5,5", IPS, 960×480, dotykový
Formát videa MOV
Formát obrazu JPG
MicroSD kapacita Max. 64 GB

• Rýchlost' - rýchlost' [B] sa zobrazuje na displeji.
• Rýchlost' + čas - zobrazí sa rýchlost' [B] a čas [C].

Ak vozidlo stojí, zobrazí sa na displeji 0.

V režime nahrávania (REC) sa zobrazí indikátor nahrávania (●REC alebo ●)[A]. Ak nie je k dispozícii signál GPS, zobrazí sa --- [3].
