Typ	Kamera samochodowa dash
Marka	Navitel
Model	MR450 GPS
Wymiary (ok.)	90 x 55 x 40 mm
Waga (ok.)	100 g
Zasilanie	5V 1A przez ładowarkę samochodową USB
Bateria wbudowana	200 mAh Li-Polymer
Rozdzielczość wideo	Full HD 1080p (1920x1080)
GPS	Wbudowany moduł GPS do rejestracji prędkości i lokalizacji
Czujnik G	Tak, do automatycznego rejestrowania zdarzeń
Noktowizja	Wsparcie diod IR
Nagrywanie w pętli	Tak, nadpisuje najstarsze pliki
Tryb parkingowy	Detekcja ruchu i aktywacja po uderzeniu
Kąt widzenia	130° szeroki kąt
Gniazdo karty pamięci	Micro SD, do 32 GB (Class 10)
Wyświetlacz	2.0 cala ekran LCD
Montaż	Uchwyt przyssawkowy
Konserwacja	Czyścić soczewkę miękką ściereczką; formatować kartę SD co miesiąc
Bezpieczeństwo	Nie montować w strefie działania poduszki powietrznej; bezpieczne prowadzenie kabli
Części zapasowe w zestawie	Uchwyt przyssawkowy, ładowarka samochodowa, kabel USB
Temperatura pracy	-10°C do 60°C

Często zadawane pytania - MR450 GPS Navitel

Jak zainstalować kamerę Navitel MR450 GPS?

Wyczyść obszar przedniej szyby, przymocuj uchwyt przyssawkowy i mocno dociśnij. Włóż kartę micro SD (Class 10, do 32 GB). Podłącz ładowarkę samochodową i poprowadź kabel starannie. Wyreguluj kąt obiektywu tak, aby droga była wyśrodkowana.

Jak sformatować kartę SD?

Przejdź do Menu > Ustawienia > Formatuj. Potwierdź, aby usunąć wszystkie dane. Formatuj co miesiąc, aby utrzymać wydajność.

Jak włączyć tryb parkingowy?

Tryb parkingowy aktywuje się automatycznie, gdy samochód jest wyłączony, a kamera wykryje ruch lub uderzenie. Upewnij się, że kamera jest podłączona na stałe lub ma baterię. Czujność możesz dostosować w Menu > Ustawienia trybu parkingowego.

Jak działa funkcja GPS?

Wbudowany GPS rejestruje trasę, prędkość i lokalizację. Dane są osadzone w pliku wideo. Możesz je przeglądać za pomocą kompatybilnego oprogramowania na komputerze. Upewnij się, że kamera ma wyraźny widok na niebo, aby uzyskać lepszy odbiór satelitarny.

Jak mogę przeglądać nagrane filmy?

Możesz oglądać filmy bezpośrednio na ekranie kamery, naciskając przycisk Odtwarzanie. Aby dokładnie przejrzeć, wyjmij kartę SD i włóż ją do komputera za pomocą adaptera. Użyj odtwarzacza wideo obsługującego format MP4.

Jak dostosować rozdzielczość wideo?

Przejdź do Menu > Ustawienia wideo > Rozdzielczość. Opcje zazwyczaj obejmują 1080p, 720p i 480p. Wyższa rozdzielczość zużywa więcej pamięci.

Co zrobić, jeśli kamera przestanie nagrywać?

Sprawdź, czy karta SD jest pełna lub uszkodzona. Spróbuj sformatować kartę. Upewnij się, że ładowarka dostarcza zasilanie, a kabel jest dobrze podłączony. Jeśli problem nie ustępuje, zresetuj kamerę, naciskając przycisk resetowania szpilką.

Jak zaktualizować oprogramowanie układowe?

Pobierz najnowsze oprogramowanie ze strony wsparcia Navitel. Skopiuj plik oprogramowania do katalogu głównego sformatowanej karty SD. Włóż kartę do wyłączonej kamery. Włącz kamerę; zaktualizuje się automatycznie. Nie wyłączaj podczas aktualizacji.

Jak wyczyścić obiektyw kamery?

Użyj miękkiej, suchej ściereczki z mikrofibry, aby delikatnie przetrzeć obiektyw. Unikaj używania płynów lub materiałów ściernych. W przypadku trudnego brudu lekko zwilż ściereczkę wodą.

Jaki jest okres gwarancji?

Kamera Navitel MR450 GPS jest zwykle objęta 1-letnią gwarancją. Sprawdź paragon zakupu, aby uzyskać szczegóły. Gwarancja obejmuje wady produkcyjne, ale nie uszkodzenia fizyczne ani niewłaściwe użytkowanie.

INSTRUKCJA OBSŁUGI MR450 GPS Navitel

Dziękujemy za zakup produktu firmy NAVITEL®.

NAVITEL MR450 GPS to wielofunkcyjny wideorejestrator o wysokiej rozdzielczości. Wszystkie funkcje i cechy urządzenia opisane są w poniższej instrukcji obsługi. Prosimy o zapoznanie się z nią i zachowanie jej na przyszłość.

Wygląd zewnętrzny

1. Wyświetlacz
2. Rozdzielczość wideo
3. Czas nagrywania
4. Data i czas
5. Informacje o baterii
6. Przycisk Menu
7. Przycisk Kamery
8. Przycisk Aparatu
9. Przycisk Mikrofonu
10. Slot kart microSD
11. Port Mini-USB
12. Port kamery cofania (AV-IN)
13. Przycisk Włączania
14. Antena GPS
15. Głośnik
16. Zaciski
17. Mikrofon

18. Obiektyw

19. Przycisk Zabezpieczania

20. Przycisk Reset

Zawartość opakowania

1. Wideorejestrator NAVITEL MR450 GPS
2. Ładowarka samochodowa 12/24 V
3. Tylna kamera
4. Kabel Mini-USB -USB kabel
5. Kabel wideo
6. Ściereczka z mikrofibry
7. Instrukcja obsługi
8. Karta gwarancyjna
9. Prezent w postaci Vouchera

Specyfikacja

Kamera główna	Sensor optyczny SONY	307 (night vision)
	Rozdzielczość wideo 1920×1080, 30 fps
	Rozdzielczość zdjęć 2 MP
	Kąt widzenia 160°
	Soczewka 4-warstowe szkło
Kamera cofania	Sensor optyczny GC2053
	Rozdzielczość wideo 1920×1080
	Rozdzielczość zdjęć 2 MP
	Kąt widzenia 100°
Procesor MSTAR MSC8339
Wyświetlacz 5,5", IPS, 960×480, dotykowy
Format nagrywania MOV
Format zdjęć JPG
Pojemność karty microSD Max.		64 GB

USB mini-USB
AV-IN micro-jack (2.5 mm)
Bateria	Li-Pol, 400 mAh
Zasilanie	5 V, 2 A
Wi-Fi	Tak
Informator GPS	fotoradary / ostrzeżenia / prędkość
Języki menu	angielski, czeski, francuski, hiszpański, niemiecki, polski, rosyjski, rumuński, słowacki, ukraiński, węgierski, włoski

Instalacja

1. Wlóż do urządzenia kartę microSD. Użyj karty w standardzie Class10 lub wyższym, o pojemności od 8 do 64 GB.

• Aby uniknąć awarii urządzenia i / lub karty microSD, nie wkładaj i nie usuwaj karty podczas pracy urządzenia.

• Przed użyciem karty microSD sformatuj ją wewnątrz urządzenia, aby uniknąć błędu danych. W Menu głównym przejdź do opcji Formatuj kartę i wybierz Tak.

• Zainstaluj urządzenie na fabrycznym lusterkum za pomocą obejm z gumowym mocowaniem. Nie używaj nadmiernej siły, aby uniknąć uszkodzeń.

• Podłącz ładowarkę samochodową do gniazda zapalniczki.
• Podłącz ładowarkę samochodową do portu mini-USB w wideorejestratorze.
• Włącz zasilanie; kamera uruchomi się i rozpocznie nagrywanie automatycznie.
• Ustaw odpowiednio obiektyw kamery.

Środki ostrożności

• Wbudowana bateria służy wyłącznie do rejestracji zdarzenia awaryjnego w trybie parkowania i prawidłowego wyłączenia urządzenia po wyłączeniu zasilania; do pełnej pracy urządzenia w dowolnym trybie wymagane jest stałe podłączenie zasilania.
• Korzystaj wyłącznie z oryginalnej ładowarki. Używanie innego adaptera może negatywnie wpłynąć na działanie baterii. Używaj wyłącznie akcesoriów zatwierdzonych przez producenta.
• Dopuszczalna temperatura otoczenia w trybie pracy urządzenia: od 0 do +35 °C. Temperatura przechowywania: od +5 do +45 °C. Względna wilgotność: od 5% do 90% bez kondensacji (25 °C).
• Trzymaj urządzenie z dala od ognia, aby uniknąć wybuchu lub pożaru.
• Nie narażaj urządzenia na uderzenia fizyczne.
• Unikaj kontaktu urządzenia ze źródłami promieniowania elektromagnetycznego.
• Utrzymuj obiektyw w czystości. Nie używaj chemikaliów ani detergentów do czyszczenia produktu; zawsze wyłączaj urządzenie przed czyszczeniem.
• Należy ściśle przestrzegać prawa oraz aktów regulacyjnych w regionie, w którym urządzenie jest używane. Urządzenie nie może być wykorzystywane do celów niezgodnych z prawem.
• Nie należy samodzielnie demontować ani naprawiać urządzenia. W przypadku awarii sprzętu skontaktuj się ze wsparciem technicznym.

STARVIS i STARVIS są znakami towarowymi Sony Corporation.

Przyciski

Przycisk Funkcje
Włącznik	Naciśnij krótko, aby włączyć urządzenie.Naciśnij i przytrzymaj przez 2 sekundy, aby wyłączyć urządzenie.Gdy urządzenie jest włączone, naciśnij krótko, aby włączyć / wyłączyć ekran.
Mikrofon Naciśnij,	aby włączyć / wyłączyć mikrofon.
Kamera	Naciśnij, aby rozpocząć nagrywanie.Naciśnij ponownie, aby zatrzymać nagrywanie.
Aparat Naciśnij,	aby zrobić zdjęcie.
Zabezpieczanie pliku	W trybie nagrywania (REC) naciśnij, aby zabezpieczyć / wyłączyć ochronę bieżącego nagrania (zabezpieczonego pliku nie można usunąć ani nadpisać).
Menu Naciśnij,	aby przejść do trybu Menu.
Wyświetlacz Dotknij	aby przełączyć się między widokiem z kamery głównej i cofania.
Reset Jeśli urządzenie nie odpowiada, naciśnij, aby zresetować.

Uwaga:

• Specyfikacje mogą ulec zmianie poprzez aktualizacje.
• Wbudowana bateria jest przeznaczona wyłącznie do rejestracji zdarzenia awaryjnego w trybie parkowania i prawidłowego wyłączenia urządzenia po wyłączeniu zasilania; do pełnej pracy urządzenia w dowolnym trybie wymagane jest stałe podłączenie zasilania.

Dla wygody pracy z plikami nagranymi przez wideorejestrator i wbudowanymi danymi skorzystaj z programu Navitel DVR Player. Do pobrania na: www.navitel.cz/pl/declaration_of_conformity/mr450gps

Funkcje urządzenia

Formatowanie karty SD	Formatowanie karty microSD w wideorejestratorze jest niezbędne dla prawidłowego działania urządzenia. Aby sformatować kartę z poziomu menu, wybierz opcję Formatuj kartę SD.
Nagrywanie	Podłącz urządzenie do zewnętrznego źródła zasilania. Nagrywanie rozpocznie się automatycznie. Naciśnij przycisk Kamery by zatrzymać nagrywanie. Naciśnij Kamera ponownie, by zacząć nagrywać kolejne wideo. Każda nagrana sekwencja zostanie zapisana automatycznie.
Wykonywanie zdjęć Naciśnij przycisk Aparatu, aby zrobić zdjęcie (zostanie ono zapisane automatycznie).
Wideo	Naciśnij Menu -> Odtwarzanie -> Plik wideo -> Powrót, aby przejść do trybu wideo. Wybierz plik do odtworzenia. W trybie wideo naciśnij II/ ▶ aby wstrzymać / wznowić; naciśnij ◀ / ▶ I, aby wybrać poprzedni / następny plik.
Zdjęcie	Naciśnij Menu -> Odtwarzanie -> Plik obrazu -> Powrót, aby przejść do trybu zdjęć. Wybierz plik do wyświetlenia. W trybie zdjęć naciśnij ◀ / ▶ I aby wybrać poprzedni / następny plik.
Zabezpieczanie pliku	W trybie nagrywania (REC), naciśnij Zabezpiecz plik, aby zabezpieczyć / wyłączyć ochronę bieżącego nagrania. W trybie odtwarzania wybierz Zabezpiecz, a następnie Zabezpiecz / Usuń zabezpieczenie wszystkich. W trybie Wideo / Zdjęcia wybierz plik, a następnie wybierz Zabezpiecz / Usuń zabezpieczenie bieżącego pliku. Zabezpieczonych plików nie można usunąć ani nadpisać.
Nagrywanie w pętli	Funkcja nagrywania w pętli umożliwia zapisanie materiału wideo jako zbioru plików, ustawionych wcześniej w menu urządzenia. Jeśli zabraknie miejsca na karcie pamięci, niezabezpieczone pliki zostaną zastąpione w kolejności, w jakiej zostały utworzone.
Tryb nocny Umożliwia nagrywanie wideo w słabym świetle.
Czas wyłączenia filmu Urządzenie wyłączy się automatycznie po odcięciu zasilania. Przedział czasu można ustawić w menu.
Nagrywanie dźwięku Możliwość nagrywania wideo z dźwiękiem lub bez.
Wyłączanie Wybierz	okres beczynności, po którym urządzenie wyłączyć się automatycznie.
Datownik Funkcja,	która umożliwia dodanie datownika do nagrania.
Wyłączanie ekranu	Urządzenie może automatycznie wyłącaźć ekran, aby zmniejszyć zużycie energii. Przedział czasu można ustawić w menu Oszczędzanie energii LCD.
Poziom ochrony Jeśli	pojazd zostanie przez coś uderzony, rejestrator automatycznie zablokuje bieżące wideo.
Lokalizacja GPS	Urządzenie obsługuje wbudowany chipset GPS i antenę GPS, może wyświetlać długość i szerokość geograficzną oraz inne informacje o Twojej aktualnej lokalizacji. Naciśnij Status GPS, aby sprawdzić daty GPS. Naciśnij Włącz w menu Stempel GPS, aby dodać informacje GPS do plików.
Tryb kamery cofania	Dostarczenie napięcia 12 V do czerwonego przewodu włącza tryb kamery cofania. Zalecenia dotyczące podłączania tego przewodu znajdują się na stronie Kamera cofania w niniejszej instrukcji.
Wybierz tryb widoku	Naciśnięcie prawej górnej części ekranu przełącza tryby widoku kamery: tylko z przodu; tylko z tyłu; obraz z kamery tylnej (mniejszy) nałożony na obraz z przedniej kamery (obraz na obrazie).
Tryby wyświetlania obrazu z tylnej kamery	Wybierz tryb wyświetlania obrazu z tylnej kamery - oryginalny, obrót o 180 stopni, odbicie w poziomie lub w pionie.
Łącze USB	Podczas podłączania urządzenia do komputera za pomocą kabla USB pojawią się dwie opcje połączenia:1) Mass Storage: odtwarzanie, kopiowanie i usuwanie plików.2) Record: tryb standardowy.

Instalacja aplikacji Navitel DVR Center

1. Pobierz i zainstaluj Navitel DVR Center na swoim telefonie komórkowym lub tablecie, postępuj zgodnie z instrukcjami urządzenia mobilnego. Możesz pobrać aplikację, skanując kod QR w menu rejestratora (App QR Code) za pomocą telefonu komórkowego.
2. Włącz Wi-Fi w Menu rejestratora (Wi-Fi) oraz w ustawieniach urządzenia mobilnego.
3. Uruchom aplikację. Wybierz swoje urządzenie z listy. Informacje o urządzeniu znajdują się w menu wideorejestratora (Wi-Fi Navitel).
4. Podłącz urządzenie mobilne do wideorejestratora przez Wi-Fi. W razie potrzeby użyj hasła. Możesz to zmienić w menu wideorejestratora (hasło Wi-Fi).

5. Korzystając z Navitel DVR Center możesz:

6. zaktualizować oprogramowanie wideorejestratora;

7. sterować funkcjami wideorejestratora w menu Ustawienia: skonfigurować tryb parkowania, czujnik uderzenia, tryb wideo i kartę SD;
8. zapisywać, przeglądać, usuwać i wysyłać filmy i zdjęcia, a także oglądać wideo z wideorejestratora w czasie rzeczywistym na ekranie urządzenia mobilnego.

Informacje o prędkości i fotoradarach

Cyfrowy prędkościomierz służy do wyświetlania czasu i aktualnej prędkości pojazdu, obliczonej na podstawie sygnału GPS [1]. Dostępne tryby:

• Prędkość – prędkość [B] jest wyświetlana stale,

• Prędkość + czas – na ekranie wyświetlana jest prędkość [B] i czas [C].
  Informacje o fotoradarach służą do ostrzegania o istniejących ograniczeniach prędkości. Po uruchomieniu funkcji ekran rejestratora wyświetla aktualną prędkość i czas na czarnym tle. W obszarze pracy urządzenia znajdują się informacje takie jak [2]:

• Aktualna prędkość [B],

• Ikona fotoradaru [D],
• Pasek postępu ruchu w obszarze fotoradaru [E],
  • Dystans do fotoradaru [F].

Wszystkie informacje są wyświetlane na czarnym tle.

W trybie Kamery (REC) wyświetlany jest wskaźnik ●REC lub ● [A]. Jeśli pojazd nie porusza się, wyświetlane jest 0.

Jeśli nie ma sygnału GPS, wyświetlane są -- - [3].

Uwaga. Słaby sygnał GPS może być spowodowany złą pogoda lub czynnikami zewnętrznymi. Kieruj się wartością, którą wskazuje prędkościomierz pojazdu.

[1] [2] [3]

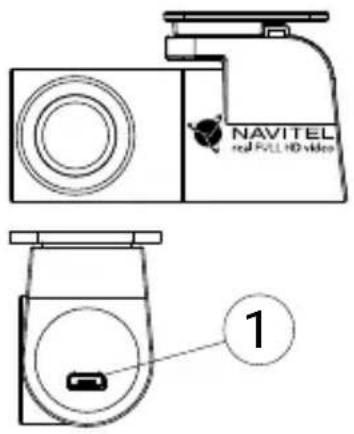

Kamera cofania

Kamera cofania pozwala uzyskać obraz o wysokiej rozdzielczości, pokazujący co dzieje się za samochodem w celu np. bezpiecznego parkowania pojazdu. Nowoczesna technologia podwójnego zapisu umożliwia nagrywanie zarówno z przodu, jak i tyłu pojazdu na wypadek nieprzewidzianych sytuacji.

Instalacja kamery cofania

1. Zainstaluj kamerę na tylnej szybie samochodu i dostosuj kąt nagrywania.
2. Umieść przewód w podsufitce.
3. Podłącz przewód do portu kamery cofania.

Uwaga. Zaleca się, aby instalacja kamery i podłączenie zasilania +12 V zostało wykonane przez wykwalifikowany personel, który dysponuje niezbędnymi umiejętnościami. Przeprowadzenie kabla może wymagać specjalnych narzędzi. Upewnij się, wykonanie tych czynności będzie bezpieczne.

1. Port dla kabla wideo

NAVITEL s.r.o. niniejszym oświadcza, że urządzenie NAVITEL MR450 GPS jest zgodne z Europejską dyrektywą RED 2014/53/EU. Pełny tekst Deklaracji Zgodności jest dostępny pod następującym adresem internetowym: www.navitel.cz/pl/declaration_of_conformity/mr450gps
