MANUAL DE UTILIZARE GBC 64 VB VG TEKA

Instalarea corectă a plitei de gătit

Date tehnice pentru reglarea aparatelor electro-casnice alimentate cu gaz

În cazul adaptării plutei de gătit la alt tip de gaz, urmați instrucțiunile de instalare și utilizare și înlocuiti eticheta de la bază cu cea furnizată în punga cu piese de schimb.

Avertismente importante pentru utilizator:

În cazul adaptării plutei de gătit la alt tip de gaz, urmati instrucțiunile de instalare și utilizare și înlocuiti eticheta de la bază cu cea furnizată în punga cu piese de schimb.
⚠️ AVERTIZARE! Plita este echipată cu un sistem de siguranță împotriva scurgerilor de gaz, care crește siguranța în timpul utilizării. În cazul în care flacăra arzătorului se stinge, fi uxul de gaz către arzător este întrerupt automat. Plita poate fi repornită doar după ce arzătorul a fost reaprins.

⚠ AVERTIZARE: Această plită a fost proiectată pentru a fi utilizată numai ca aparat electrocasnic pentru gătit: orice altă utilizare (cum ar fi pentru încălzirea camerelor) va fi considerată incorectă și periculoasă.

⚠ AVERTIZARE: în timpul funcționării, suprafețele zonei pentru gătit devin foarte fi erbinți: țineți copiii la distantă!

Aparatul și componentele sale devin fi erbinți în timpul utilizării.

Trebuie să aveți grijă să evitați atingerea elementelor fi erbinți. Copii sub 8 ani trebuie ținuți la distanță în cazul în care nu sunt supravegheați în mod continuu.

Acest aparat poate fi utilizat de copii de peste 8 ani cu abilități fi zice, senzoriale sau mentale reduse sau cu lipsă de experiență și cunoștințe în cazul în care aceștia sunt supravegheați sau instruiti cu privire la utilizarea aparatului într-un mod sigur și înțeleg pericolele implicate.

Copii nu au voie să se joace cu aparatul. Curățarea și întreținerea nu trebuie efectuate de către copii fără supraveghere.

⚠️ ATENTIE: În caz de spargere a sticlei plitei: - opriți imediat toate arzătoarele și elementele de încălzire electrice, apoi deconectați aparatul de la sursa de alimentare cu energie electrică, - nu atingeți suprafața aparatului, - nu utilizați aparatul.

⚠️ IMPORTANT: aparatul trebuie instalat în conformitate cu instrucțiunile producătorului. Producătorul nu va fi răspunzător pentru rănirea persoanelor sau animalelor sau distrugerea bunurilor, cauzate de o instalare incorectă.

⚠️ Dacă instalarea acestuia necesită modifi cări ale sistemului electric din casă sau dacă priza nu este compatibilă cu stecărul aparatului, aceste modifi cări trebuie efectuate de un profesionist califi cat. Această persoană trebuie să se asigure în special că secțiunea fi relor prizei este adecvată pentru curentul absorbit de aparat.

⚠ Utilizarea unui aparat de gatit cu gaz produce caldura si umiditate in camera in care este instalat. Este deci necesar sa asigurati o buna aerisire lasand liberegurile de ventilatie naturala (fi g. 2) si activand dispozitivul mecanic de aerisire (hota de aspiratie sau ventilator, fi g. 3 si 4).

⚠️ O utilizare intensiva si prelungita a aparatului poate necesita o aerisire suplimentara, de exemplu deschiderea unei ferestre, sau o aerisire mai efi cienta prin marirea puterii de aspiratie a hotei sau ventilatorului existent.

⚠ Nu atingeți aparatul cu mâinile sau picioarele ude sau umede.

⚠️ Dacă nu mai utilizați acest aparat (sau doriti să înlocuiti un model vechi), scoateți-l din funcțiune

înainte de eliminare, conform legislației în vigoare referitoare la protectia sănătății și prevenirea poluării mediului, transformând componentele periculoase ale acestuia în componente inofensive, în special pentru copiii care se pot juca cu aparate abandonate.

⚠️ Nu atingeți aparatul cu mâinile sau picioarele ude sau umede.

⚠️ Nu utilizati aparatul cu picioarele goale.

⚠ Nu utilizati spray in apropierea aparatului cand acesta este in functiune.

⚠️Producătorul nu este responsabil pentru daunele produse de utilizarea necorespunzătoare, incorectă sau nerezonabilă.

⚠️ În timpul și imediat după utilizare, unele componente ale plitei sunt foarte fi erbinți: evitați atingerea acestora.

⚠️ După utilizarea plitei, asigurați-vă că butonul este pe poziția închis și închideți robinetul principal de alimentare cu gaz sau butelia de gaz.

⚠️ Dacă robinetele nu funcționează corect, sunați la Departamentul de Service.

⚠️ Notă: utilizarea continuă ar putea duce la modifi carea culorii ochiurilor datorită temperaturii înalte.

⚠ Păstrați certifi catul de garanție sau foia cu date tehnice și manualul de instrucțiuni pe toată durata de viață a aparatului. Acestea conțin date tehnice importante.

⚠AVERTISMENTE:toate produsele noastre sunt conforme cuNormele europene și modifi cările relative.

Prin urmare, produsul este conforme cu cerințe ale Directivesin europene vigoare cu privire la:

- Compatibilitate electromagnetică (CEM);

- Securitatea electrică (LVD);

- Limitarea utilizării anumitor substanțe periculoase (RoHS);

- EcoDesign (ERP).

⚠️ RECOMANDĂRI PENTRU SIGURANȚA DUMNEAVOASTRĂ:

- Vă reamintim că racordul de admisie a gazului este un racord de gaz tată conic, cu fi let de 1/2", în conformitate cu normele EN 10226.

⚠ Aparatul respectă prevederile sub-reglementărilor pentru directivele europene:

- Regulamentul (UE) 2016/426.

⚠ AVERTISMENT! Producătorul nu va fi răspunzător pentru eventualele daune cauzate de afectarea sau modifi carea produsului sau a componentelor acestuia în timpul instalării. Instalatorul va fi responsabil pentru eventualele daune sau defectiuni apărute ca urmare a asamblării sau a instalării incorecte. Pentru eventualele daune rezultate din instalarea produsului, contactați instalatorul autorizat.

⚠️ IMPORTANT! O instalare perfectă, ajustarea sau transformarea plitei pentru utilizarea altor surse de gaze necesită un INSTALATOR CALIFICAT: dacă această regulă nu este respectată, garanția va fi anulată.

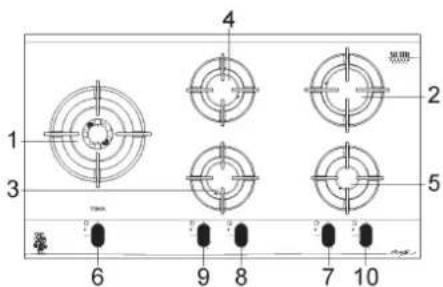

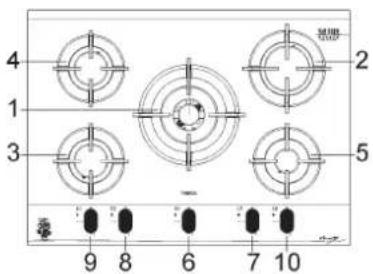

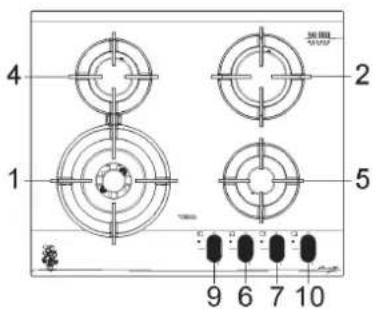

1) ARZATOARE

Pe partea frontala, deasupra fiecarui buton, este desenata o schema care indica pentru care arzator este respectivul buton. Dupa deschiderea robinetului de gaz sau a buteliei de gaz, aprindeti arzatoarele dupa cur urmeaza:

- Aprindere electrica automata

Apasati si rotiti in sens antiorar butonul corespunzator arzatorului pe care doriti sa-l utilizati, aduceti-l pe pozitia de Maxim (I acara mare, fi g. 19), dupa care apasati butonul pana la fund.

- Aprinderea arzatoarelor dotate cu termocuplu de siguranta

La arzatoarele dotate cu termocuplu de siguranta, trebuie sa se roteasca in sens anterior butonul corespunzator arzatorului pe care doriti sa-l utilizati, sa-l aduceti pe pozitia de Maxim (fl acara mare, fi g. 19) pana sesizati o mica oprire a acestuia, dupa care apasati butonul si repetati operattile indicate anterior. Dupa aprindere mentineti butonul apasat circa 10 secunde.

În cazul stingerii accidentale a fl ăcărilor, închideți butonul de comandă al arzătorului și nu încercați să îl aprindeți din nou timp de cel puțin 1 minut.

CUM SE FOLOSESC ARZATOARELE

Pentru a obtine un randament maxim cu un consum minim de gaz trebuie sa retineti urmatoarele:

• Utilizati pentru fi ecare arzator vase adecvate (vezi tabelul urmator si fi g. 1).
• Cand incepe fi erberea aduceti butonul in pozitia de Minim (fl acara mica, fi g. 19).
• Folositi intotdeauna vase cu capac.
• Să utilizati vase cu fundul plat.

Arzatoare ∅ Containere (cm)
Ultra Rapid 24 ÷ 26
Rapid 20 ÷ 22
Semirapid redus 16 ÷ 18
Semirapid	16 ÷ 18
Auxiliar	10 ÷ 14

AVERTISMENT:

• Aprinderea arzatoarelor cu termocuplu de siguranta se poate face doar daca butonul este pe pozitia de Maxim (flacara mare fig. 19).
• In lipsa curentului electric se poate aprinde arzatorul cu chibritul.
• In timpul utilizarii arzatoarelor nu lasati aparatul nesupravegheat si fiti atenti ca in apropiere sa nu se afle copii. Asigurati-va ca manerele vaselor sunt corect pozitionate si supravegheati prepararea mancarurilor la care folositi ulei si grasime, acestea fiind usor inflamabile.
• Daca plita este dotata cu capac, inainte de aprinderi eliminati toate resturile alimentare cazute pe suprafata sa. Daca plita are capac de sticla, acesta se poate crapa la caldura, de accea lasati sa se raceasca ochiurile inainte de a inchide capacul.
• Nu se recomandă utilizarea de recipienti care ies din marginile planului.

ATENTIE:

înainte de efectuarea operațiunilor de curățare, decuplați aparatul de la rețeaua de alimentare cu 19

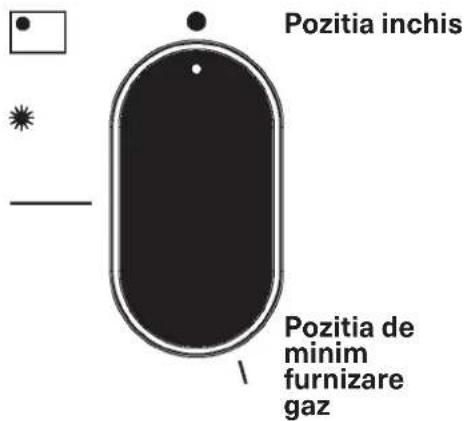

Pozitia de maxim furnizare gaz

Pozitia inchis Pozitia de minim furnizare gaz

gaze și energie electrică.

2) PLITA DE GĂTIT

Dacă doriți să mențineți strălucitoare suprafața din sticlă, este important să o spălați cu apă călduță și săpun, să o limpeziți și să o uscați după fi ecare utilizare. Grilele emailate, capace emailate "A", "B" ea "C", și arzător, conduce "T" (vezi fig. 5 - 6) trebuie să fie, de asemenea, spălate, precum și elementele de aprindere "AC" și senzori de fl acără "TC" (vezi fi g. 5) trebuie să fi e curătate.

Curătați-le usor cu o perie de nailon mic așa cum se arată (vezi fi g. 7) și se lasă să se usuce complet. Nu le spălați în mașina de spălat vase.

Curățarea se va face după ce placa de gătit și componentele acesteia s-au răcit, fără a se utiliza bureți metalici, pulberi abrazive sau spray-uri corozive. Nu lăsați otet, cafea, lapte, apă sărată, suc de lămâie sau de roșii să rămână timp îndelungat pe suprafețele grătarului.

RECOMANDĂRI PĂNTRU SIGURANȚA DUMNEAVOASTRĂ:

la remontarea componentelor, respectați următoarele recomandări:

- controlați ca orificiile capetelor arzătoarelor "T" (fig. 5) să nu fie obturate de corpuri străine.

- Căpăcelul emailat "A - B - C" (fig. 5) trebuie să fie corect poziționat pe capul arzătorului. Această condiție poate fi considerată îndeplinită atunci când a căpăcelul este perfect fi xat.

• Suportul pan trebuie să fie plasate în adecvate pini de centrare, (sau pe profilul de aluminiu dacă este prezent). Verificarea stabilității perfectă.
• Dacă manevra de deschidere și închidere a unui robinet este dificilă, nu forțati, solicitați de urgență intervenția serviciilor de asistență tehnică.
• Nu utilizați jet de abur pentru curățarea aparatului.

DATE TEHNICE DESTINATE INSTALATORILOR

Instalarea, toate reglajele, transformarile si intretinerea descrise vor trebui executate numai de personal califi cat.

Aparatul trebuie instalat corect, în conformitate cu legislația în vigoare și instrucțiunile producătorului. O instalare gresita poate provoca vatamari persoanelor, animalelor sau lucrurilor, fapt pentru care fabricantul nu poate fi considerat responsabil. Dispozitivele de siguranta sau de reglare automata a aparatelor, in timpul de viata al instalatiei, vor putea fi modificate doar de fabricant sau de reprezentantul

autorizat al acestuia.

3) INSTALAREA PLITEI

Dupa desfacerea ambalajului exterior si a celor interioare de la diferitele parti detasabile, asigurati-va de integritatea plitei. In caz ca aveti indoieli nu folositi aparatul si adresati-va personalului califi cat.

Ambalajul (carton, saci de plastic, polistiren expandat, cuie) nu trebuie lasat la indemana copiilor, putand fi i periculoase pentru ei.

In blatul mobilei se va decupa o deschidere de dimensiunile indicate in fi g. 8, avand grija sa se respect distantele critice intre blat, peretele lateral, peretele din spate si cel superior (fi g. 8).

Aparatul este clasifi cat in clasa 3 si respecta toate prevederile din normele pentru aceste aparate.

Precaución: nu puneți sticla direct pe unitate. Partea de jos a plitei trebuie să stea pe unitate.

Precaución: Nu permiteți ca vasul (A) să se ridice pe suprafața de trabajo. (B), care o ține în contact cu suprafața trabajo (vezi fi gura 13).

4) FIXAREA PLITEI

Plita este prevăzută cu o garnitură specială, cu rolul de a împiedica infi ltrarea lichidului în mobilier. Pentru aplicarea corectă a acestei garnituri, respectați cu strictete indicatiile următoare:

• Demontați toate componentele mobile ale plitei.
• Decupati garnitura în 4 părți, având lungimea adecvata pentru a le putea fi xa pe cele 4 laturi ale plăcii de sticlă.
• Întoarceti plita și așezati corect porțiunea adezivă a garniturii “E” (fi g. 12) sub marginea acesteia, astfel încă marginea exterioară a garniturii să se suprapună perfec

peste marginea exterioară a plăcii de sticlă. Capetele garniturilor trebuie să se îmbine fără să se suprapună. - Locul cârligele în pozițiile lor respective, folositi gaura n°. 1, ca referință pentru poziționați lateral (fi g. 10) și gaură n° 2 pentru poziții de spate (fi g. 11).

- Cârlige secure "G", cu ajutorul unor şuruburi "F" (fi g. 10/A pentru lateral şi fi g. 11/A pentru spate).

- Introduceti plita de gătit în gaura de cabinet de bucătărie, prin exercitarea unui anumit nivel de fortă, în scopul de a obține peste rezistența cârligele (fi g. 10/B pentru lateral și fi g. 11/B pentru spate).

- Pentru a evita contactul accidental cu suprafața carcasei plitei supraîncălzită în timpul funcționării, montați o protectie din lemn, prinsă în șuruburi, la o înălțime de cel puțin 70 mm deasupra marginii superioare (fi g. 8).

RECOMANDĂRI IMPORTANTE PENTRU INSTALARE

Avertizăm tehnicianul responsabil cu instalarea că pereții corpurilor de mobilier situate lateral nu trebuie să depășească în înălțime plita. De asemenea peretele posterior și suprafețele de lângă și din jurul plitei trebuie să reziste la temperaturi de 90 °C. Adezivul care unește plasticul laminat de mobilier trebuie să reziste la temperaturi mai mari de 150 °C, pentru ca laminatul să nu se topească. Instalarea aparatului se va face în conformitate cu dispozițiile normelor în vigoare. Acest aparat nu este conectat la un dispozitiv de

evacuare a materialelor rezultate în urma combustiei. Aparatul trebuie însă conectat în conformitate cu regulile de instalare indicate mai sus. O atenție deosebită se va acorda respectării dispozițiilor în vigoare în materie de ventilare și aerisire.

5) VENTILAREA SPATIILOR

Pentru o funcționare corectă a aparatului, localul unde, acesta va fi instalat trebuie să fi e perfect ventilat.

Cantitatea de aer necesară este cea recomandată pentru o combustie a gazelor corespunzătoare și tpentru o ventilare a spațiului, al cărei volum nu poate fi mai mic de 20 m³. Afl uxul natural de aer trebuie să se realizeze direct, prin deschideri permanente realizate în pereții spațiului care trebuie ventilat, cu evacuare înspre exterior, cu o secțiune minimă de 100 cm² (fi g. 2). Aceste deschideri trebuie realizate în așa fel încât să nu poată fi obturate.

Este permisă și ventilarea indirectă, prin aspirația aerului din spațiile alăturate celui care trebuie ventilat, cu respectarea dispozițiilor normelor în vigoare.

6) AMPLASARE ŞI AERISIRE

Aparatele de gătit care funcționează cu gaze trebuie să evacueze materialele rezultate în urma combustiei prin intermediul unor hote racordate la hornuri, prin conducte de fum sau direct în exterior (fi g. 3). În cazul în care nu există posibilitatea de montare a hotei, este permisă utilizarea unui ventilator montat pe fereastră sau pe peretele exterior, care va fi pus în funcțiune simultan cu aparatul (fi g. 4), cu condiția respectării dispozițiilor privitoare la ventilație, prevăzute de normele în vigoare.

7) BRANŞAMENTUL LA REȚEAUA DE ALIMENTĂRE CU GAZE

Înainte de racordarea aparatului, controlați ca datele de pe eticheta de avertizare aplicată în partea inferioară a ambalajului să fi e compatibile cu caracteristicile rețelei de distribuție a gazelor.

Condițiile de reglare a aparatului sunt specifi cate pe o etichetă prezentă în acest manual, precum și pe o altă etichetă, aplicată în partea inferioară a ambalajului. tip de gaz și presiune de lucru.

Dacă gazele sunt distribuite prin conducte, aparatul trebuie racordat la instalația de alimentare cu gaze, astfel:

- Sau printr-o conductă rigidă din oțel, conformă cu normele în vigoare, cu racorduri fi letate în conformitate cu norma EN 10226.

- Sau printr-o teavă de cupru, conform normelor în vigoare, cu racorduri etanse d.p.d.v. mecanic, în conformitate cu norma mentionată anterior.

- Sau Prin tuburi fl exibile din oțel inoxidabil, cu perete continuu, în conformitate cu norma în vigoare, cu extindere maximă de 2 m și garnituri de etanșare, în conformitate cu norma în vigoare. Acest tub trebuie montat astfel încât să nu intre în contact cu componente mobile ale corpului de mobilier în care plita este încorporată (spre exemplu, sertare) și să nu traverseze încăperi care pot fi aglomerate.

Dacă gazele sunt distribuite de la o butelie, aparatul, alimentat printr-un regulator de presiune conform cu norma în vigoare, branşamentul se va face:

- Sau cu o teavă de cupru conform normelor în vigoare,

cu racorduri etanse d.p.d.v. mecanic, în conformitate cu normele, sau cu tuburi fl exibile din oțel inoxidabil, cu perete continuu, conform normelor, cu extindere maximă de 2 m și garnituri de etanșare, în conformitate cu norma în vigoare.

- Acest tub trebuie montat astfel încât să nu intre în contact cu componente mobile ale corpului de mobilier în care plita este încorporată (spre exemplu, sertare) și să nu traverseze încăperi care pot fi aglomerate. Se recomandă aplicarea unui adaptor special pe tubul fl exibil, care poate fi achiziționat din comerț, pentru a facilita racordul cu manșonul de cauciuc al regulatorulu de presiune montat pe butelie.

După fi nalizarea branșamentului, verifi cati etanseitatea cu ajutorul unei soluții cu săpun; în niciun caz această verifi care nu se va face prin aprinderea unei fl ăcări.

8) BRANŞAMENTUL LA REȚEAUA DE ALIMENTĂRE ELECTRICĂ

Branşamentul electric trebuie efectuat în conformitate cu normele și dispozițiile legale în vigoare.

- Înainte de efectuarea branşamentului, verifi cati ca priz sau instalația electrică să aibă o împământare efi cace, realizată în conformitate cu normele și dispozițiile legale în vigoare. Fabricantul își declină orice responsabilitate în cazul nerespectării acestor dispoziții.

-Tensiunea trebuie să se potrivească cu valoarea indicată pe plăcuța cu specifi cații și secțiunea fi relor sistemului electric trebuie să suporte sarcina, care este de asemenea indicată pe plăcuța cu specifi cații.

Pentru efectuarea branşamentului prin priză:

- montați pe cablul de alimentare „C”, dacă nu există din dotare (fi g. 9), un stecăr normal adecvat puterii indicate pe eticheta de avertizare. Conectați cablurile conform schemei din fi g. 9, respectând corespondențele de mai jos:

litera L (fază) = cablu de culoare maro; litera N (nul) = cablu de culoare albastră; simbol pământ ≡ cablu de culoare verde-gălbui.

- Cablul de alimentare va fi pozitionat astfel încât niciun punct al acestuia să nu poată atinge temperaturi de 90 °C.

- Pentru realizarea branşamentelor, nu utilizați reductoare, adaptoare sau convertoare, deoarece acestea ar putea provoca contacte false, ce pot determina supraîncălzirea instalatiei.

- După montarea aparatului în decupajul din mobilier, priza trebuie să rămână accesibilă.

Pentru efectuarea branşamentului direct la rețeaua de alimentare cu energie electrică procedați astfel:

- Între aparat și rețea montați un întrerupător unipolar, corect dimensionat pentru sarcina aparatului, în conformitate cu normele de instalare în vigoare. - Întrerupătorul nu are voie să decupleze împământarea

- Pentru mai multă siguranță, branșamentul electric poate fi protejat printr-un întrerupător diferențial cu mare sensibilitate.

Vă recomandăm să conectați un cablu de împământare de culoare verde-gălbui la o instalație de împământare efi cace.

Înainte de a efectua reparații la componentele electrice ale aparatului, acesta trebuie neapărat scos din priză.

Înainte de efectuarea oricărei operațiuni de reglaj, deconectați aparatul de la sursa de alimentare electrică.

La finalul reglajelor sau reglajelor preliminare, tehnicianul trebuie să refacă toate izolațiile. La arzătoarele produse de noi, reglarea aerului primar nu este necesară.

9) ROBINETE

Reglarea poziției "Minim":

„i Aprindeți arzătorul și poziționați butonul pe poziția “Minim” (fl acără mică, fi g. 19).

a Inlaturati maneta "M" (fi g. 14 si 15) a robinetului, fi xata prin apasare pe tija acestuia. By-pass-ul pentru reglarea debitului minim poate fi: pe lateralul robinetului (fi g.

14) sau in interiorul tijei. In orice caz, pentru reglare trebuie sa introduceti o surubelnita mica "D" in lateralul robinetului (fi g. 14) sau in gaura "C" in interiorul tijei robinetului (fi g. 15).

- Rotiti by-pass-ul la dreapta sau stanga regland in mod adecvat fl acara in pozitia de debit redus.

Va recomandam sa nu exagerati la "Minim": fl acara mica trebuie sa fi e continua si stabila.

Remontati corect diferitele componente.

Această reglare se va face numai în cazul arzătoarelor care funcționează cu G20; în cazul arzătoarelor care funcționează cu G30 sau G31, şurubul trebuie strâns complet (în sensul acelor de ceasornic).

UNGEREA ROBINETILOR

Dacă un robinet este blocat, nu îl forțați și apelați la Serviciul de Asistență Tehnică.

Prin montarea unor duze adecvate, arzătoarele pot fi adaptate la alte tipuri de gaz. Pentru aceasta, scoateți capetele arzătoarelor și, cu ajutorul unei chei, deșurubăți duza (fi g. 16 - 17) și înlocuiti-o cu duza adecvată noului tip de gaz pe care doriti să îl utilizati.

Pentru a avea acces la injector, in arzatoare ultra-rapide cu DCC AFB, îndepărtati capacul de acoperire al injectorului „A“ (fi g. 17).

Vă recomandăm să strângeți duza cu putere.

După înlocuire, instalatorul poate trece la reglarea arzătoarelor, conform celor descrise la paragraful 9, la sigilarea eventualelor organe de reglare sau reglare preliminară, aplicând apoi pe aparat, în locul etichetei vechi, eticheta nouă, corespunzătoare noi reglări efectuate. Această etichetă se află în plicul cu duzele de schimb.

Pentru a facilita sarcina instalatorului, prezentăm în continuare un tabel care conține debitele, debitele termice ale arzătoarelor, diametrul duzelor și presiunea de lucru valabile pentru diferite tipuri de gaze.

TABEL

ARZATOARE		GAZ	PRESIUNE DE LUCRE	DEBIT TERMIC		DIAMETRU DUZA	DEBIT TERMIC (W)
N°	DENUMIRE mbar g/h l/h 1/100		mm Min. Max.						EEarzător de gaz*
1	Ultra Rapid (DCC AFB)**	G30 - BUTAN	30	291		100 H1	1800	4000	61,2 %
		G31 - PROPAN	30	286		100H1	1800	4000
		G20 - NATURAL	20		381	150 Z1	1800	4000
2	RAPID	G30 - BUTAN	30	204		83	900	2800	60,1 %
		G31 - PROPAN	30	200		83	900	2800
		G20 - NATURAL	20		267	117 S	900	2800
3	SEMIRAPID REDUS	G30 - BUTAN	30	102		60	550	1400	63,8 %
		G31 - PROPAN	30	100		60	550	1400
		G20 - NATURAL	20		133	88 Z	550	1400
4	SEMIRAPID	G30 - BUTAN	30	127		65	550	1750	62,5 %
		G31 - PROPAN	30	125		65	550	1750
		G20 - NATURAL	20		167	97 Z	550	1750
5	AUXILIAR	G30 - BUTAN	30	73		50	450	1000	N.A.
		G31 - PROPAN	30	71		50	450	1000
		G20 - NATURAL	20		95	72 X	450	1000

**DCC AFB: Aer din partea de jos. (fi g. 17)
*În conformitate cu Regulamentul nr 66/2014 măsuri la nivelul UE pentru punerea în aplicare a Directivei 2009/125/EC, de performanță (EEgas arzator) a fost calculată conform EN 30-2-1 ultima revizuire cu G20.

TIPURILE SI SECTIUNILE CABLURILOR DE ALIMENTARE

TIPUL PLITEI TIPUL CABLULUI ALIMENTARE MONOFAZICA
Plita cu gaz H05 RR-F secțiune 3 x 0.75 mm2

ATENTIE: ÎNTRETINEREA TREBUIE EFECTUATĂ NUMAI DE CĂTRE PERSOANE AUTORIZATE.

ATENTIE !!!

In cazul inlocuirii cablului de alimentare, instalatorul va trebui sa tina conductorul de impamantare (B) cat mai departe de conductorii de faza (fi g. 18) si in plus sa respecte avertismentele de la paragraful 8.

În caz de esec sau tăiate în cablu, vă rugăm să mutați departe de cablu și nu-l atinge. Mai mult decât atât, dispozitivul trebuie scos din priză și nu pornit. Apelați la cel mai apropiat centru de service autorizat pentru a remedia problema.

DEPANARE

Probleme Cauze Solutii
Inelul de gaz arde neuniform	Coroana arzătorului ar putea fi ocluzată de mizerieGazul este distribuit neregulat	Curățați coroana arzătorului cu un agent de curățare a metalelor Sunați la asistență
Flacăra arzătorului se schimbă brusc	Asamblarea incorectă a componentelor arzătorului	Asamblați corect componentele arzătorului
Aprinderea arzătoarelor durează prea mult timp	Asamblarea incorectă a componentelor arzătorului	Asamblați corect componentele arzătorului
Flacăra se stinge după aprindere	Eliberare anticipată a butonului. Butonul nu este apăsat cu fermitateDimensiune necorespunzătoare a tigăiiProbleme cu termocupla	Țineți butonul apăsat mai mult timp. Înainte de a elibera butonul, mai apăsați-l o dată cu putere.Verifi cați manualul de utilizare și utilizați tigaia corectăDeplasați termocupla Sunați la asistență
Culoarea suportului de tigaie s-a modifi cat	Situație normală, cauzată de temperatura ridicată	Curățați suportul tigăii cu agenți de curățare a metalelor
Arzătorul nu se aprinde după apăsarea butonului (bujia emite scântei)	Lipsa gazului sau murdărie pe bujie	Curățați bujia de aprindere așa cum este descris în capitolul de curățare din manualul de instrucțiuni.
Arzătorul nu se aprinde după apăsarea butonului (bujia nu emite scântei)	Probleme la bujia de aprindere sau la generatorul de aprindere	Sunați la asistență
Generatorul de aprindere nu funcționează	Lipsește energia electricăAsamblare incorectă sau defectare a generatorului de aprindere	Verifi cați dacă fi șa este introdusă. Verifi cați dacă contorul este pornit.Sunați la asistență
Bujia de aprindere emite continuu scânteie	UmiditateAsamblare incorectă a microcomutatorului sau defectare	Întrerupeți alimentarea cu energie electrică timp de 24 de ore și lăsați partea superioară să se usuce; verifi cați dacă toate bucșele sunt montate corectSunați la asistență

ASISTENTA TEHNICA SI PIESE DE SCHIMB

Acest aparat, inainte de iesirea din fabrica, a fost receptionat si pus la punct de personal califi cat, astgfel incat sa se garanteze cele mai bune rezultate in functionare.

Piesele de schimb originale se gasesc doar la Centrele noastre de asistenta tehnica si la magazinele autorizate. Orice reparatie sau modifi care care ar putea fi necesara in viitor trebuie facuta cu maxima grija si atentie de personal califi cat.

Pentru acest motiv recomandam sa va adresati intotdeauna reprezentantului care a facut vanzarea sau la Centrul noastre de asistenta tehnica cel mai apropiat, specifi cand marca, modelul, seria si defectiunea aparatului dvs.

Aceste date sunt trecute pe eticheta de la partea inferioara a aparatului si pe eticheta de pe cutia de ambalaj. Aceste informatii vor permite asistentului tehnic sa se doteze cu piesele de schimb necesare si sa garanteze in consecinta o interventie rapida si efi cienta. Se recomanda sa se noteze aceste date mai jos, astfel incat sa fi e mereu la indemana.

MARCA:

MODEL:

SERIA: ....

POPIS VARNÍCH DESEK

4 1 2 5 9 6 7 10

GBC 75-VGogh VBGBC 64-VGc

4 1 3 5 9 8 6 7 10 2 50.100 0.100

GBC 95-VGogh VB

1 3 6 9 8 7 10 4 2 5 3 5 30mm x 0.012
