Caractéristiques	Détails
Type de cuisinière	Cuisinière à gaz
Nombre de foyers	4 foyers
Type de foyers	Foyers à gaz
Dimensions (L x P x H)	60 x 60 x 85 cm
Poids	Environ 50 kg
Matériau de la surface	Acier inoxydable
Type de four	Four à gaz
Capacité du four	65 litres
Fonctionnalités du four	Gril, chaleur tournante
Système de sécurité	Dispositif de sécurité pour les foyers
Consommation énergétique	Classe énergétique A
Entretien	Nettoyage facile grâce à la surface lisse
Garantie	2 ans

FOIRE AUX QUESTIONS - GBC 64 VB VG TEKA

Comment allumer la cuisinière TEKA GBC 64 VB VG ?

Pour allumer la cuisinière, tournez le bouton correspondant à la zone de cuisson souhaitée dans le sens des aiguilles d'une montre jusqu'à ce que vous entendiez un clic, puis maintenez le bouton enfoncé pendant quelques secondes.

Que faire si la flamme s'éteint pendant la cuisson ?

Si la flamme s'éteint, éteignez le bouton de la zone de cuisson, attendez quelques instants, puis rallumez-la en suivant les instructions d'allumage. Assurez-vous que les grilles et les brûleurs sont correctement positionnés.

Comment nettoyer la surface de la cuisinière ?

Pour nettoyer la surface, utilisez un chiffon doux et un nettoyant non abrasif. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

La cuisinière ne chauffe pas, que faire ?

Vérifiez que la cuisinière est correctement branchée à une source d'alimentation et que le disjoncteur n'a pas sauté. Si tout semble en ordre, contactez un technicien qualifié.

Comment régler le niveau de la flamme ?

Le niveau de la flamme peut être ajusté en tournant le bouton de la zone de cuisson. Tournez-le vers la gauche pour augmenter la flamme et vers la droite pour la diminuer.

Est-il possible d'utiliser des casseroles en verre sur la cuisinière ?

Oui, vous pouvez utiliser des casseroles en verre, mais assurez-vous qu'elles sont compatibles avec des feux à gaz et qu'elles peuvent résister à des températures élevées.

Comment puis-je savoir si les brûleurs sont bien nettoyés ?

Les brûleurs doivent être exempts de résidus alimentaires et de graisse. Assurez-vous que les orifices des brûleurs sont dégagés pour permettre une bonne circulation du gaz.

Que faire si une zone de cuisson ne fonctionne pas ?

Si une zone de cuisson ne fonctionne pas, vérifiez d'abord que le bouton est en position 'ON' et que le brûleur est propre. Si le problème persiste, faites appel à un professionnel.

Comment débrancher la cuisinière en toute sécurité ?

Pour débrancher la cuisinière, éteignez toutes les zones de cuisson, puis débranchez le cordon d'alimentation de la prise murale.

Quels types de casseroles sont recommandés pour la cuisinière TEKA GBC 64 VB VG ?

Il est recommandé d'utiliser des casseroles en acier inoxydable, en fonte ou en aluminium avec un fond plat pour une meilleure conduction de la chaleur.

MODE D'EMPLOI GBC 64 VB VG TEKA

FR Manuel d'Utilisation

Installation correcte de la table de cuisson

Donnees techniques de la régulation gaz de l'appareil

En cas d'adaptation de la plaque de cuisson à un autre type de gaz, procédez comme décrit dans les instructions concernant l'installation et l'utilisation et remplacer l'étiquette sur le fond par celle fournie dans le sac des pièces de rechange.

Caracteristiques techniques reportees sur l'etiquette segnaletique

1 Brûleur ultrarapide (*DCC AFB) de 4000 W
2 Brûleur rapide de 2800 W
3 Brûleur semi-rapide réduit de 1400 W
4 Brûleur semi-rapide de 1750 W
5 Brûleur auxiliaire de 1000 W
6 Bouton de commande brûleur
7 Bouton de commande brûleur n° 2
8 Bouton de commande brûleur n° 3
9 Bouton de commande brûleur n° 4
10 Bouton de commande brûleur n° 5

*DCC AFB: Air du bas (fi g. 17)

Attention: cet appareil a été conçu pour un usage domestique, dans un milieu domestique et privé.

AVERTISSEMENTS IMPORTANTS POUR L'UTILISATEUR

⚠ En cas d'adaptation de la plaque de cuisson à un autre type de gaz, procédez comme décrit dans les instructions concernant l'installation et l'utilisation et remplacer l'étiquette sur le fond par celle fournie dans le sac des pièces de rechange.

ATTENTION! La plaque est équipée d'un système de sécurité contre les fuites de gaz, ce qui augmente la sécurité pendant son utilisation. Si la fl amme du brûleur s'éteint, l'alimentation en gaz vers le brûleur est automatiquement coupée. La plaque ne peut être redémarrée qu'après avoir rallumé le brûleur.

⚠ Chaque plaque de cuisson a été conçue pour être utilisée uniquement comme appareil de cuisson: tout autre emploi (tel que le chauff age des pièces) doit être considéré inadapté et dangereux.

⚠ AVERTISSEMENT: Attention: pendant le fonctionnement, le plan de travail chauff e très fort à l'endroit de la cuisson: garder les enfants à distance de sécurité!

Les enfants de moins de 8 ans ne doivent jamais s'approcher de l'appareil sans être constamment supervisés.

L'appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou des personnes dépourvues d'expérience et de connaissances spécifi ques à condition qu'il soient supervisés ou qu'ils aient reçu des directives pour l'utilisation de l'appareil dans des conditions de sécurité et compris les dangers.

Les enfants ne doivent pas jouer avec l'appareil. Les enfants ne doivent pas effectuer sans supervision les opérations de nettoyage et d'entretien par l'utilisateur.

⚠️ ATTENTION! En cas de rupture du verre du plan de cuisson:

- éteindre immédiatement tous les feux et les éléments chauffants électriques, puis mettre l'appareil hors tension;

- ne pas toucher la surface de l'appareil;

- ne pas utiliser l'appareil.

⚠️ IMPORTANT: l'installation doit s'effectuer conformément aux instructions du fabricant. Une mauvaise installation peut causer des blessures corporelles aux gens et aux animaux, ou des dégâts matériels dont le fabricant ne peut être tenu pour responsable.

⚠ Si l'installation de l'appareil requiert des modifications de l'installation électrique domestique ou en cas d'incompatibilité entre la prise et la fi che de l'appareil, s'adresser à du personnel qualifié pour le remplacement. Ce dernier devra notamment vérifi er que la section des câbles de la prise soit adaptée à la puissance absorbée par l'appareil.

⚠ L'utilisation d'un appareil de cuisson à gaz produit de la chaleur et de l'humidité dans le local où il est installé. Il faut donc assurer une bonne aération du local sans encombrer les ouvertures de ventilation naturelle (fig. 2) et activer le dispositif mécanique d'aération (hotte d'aspiration ou électro-ventilateur fi g. 3 et fi g. 4).

⚠️ Une utilisation intensive et prolongée de l'appareil peut exiger une aération supplémentaire, par exemple l'ouverture d'une fenêtre, ou une aération plus effi cace en augmentant la puissance

de l'aspiration mécanique existante.

⚠️ Ne jamais tenter de modifi er les caractéristiques techniques du produit: cela pourrait s'avérer dangereux.

⚠ Si vous décidez de ne plus utiliser l'appareil (ou de remplacer un ancien modèle) avant de le porter à la démolition, il est recommandé de le rendre inutilisable comme le prévoient les réglementations en vigueur en matière de protection de la santé et de pollution de l'environnement.

⚠️ Ne pas toucher l'appareil avec les mains ou les pieds mouillés ou humides.

⚠️ Ne pas utiliser l'appareil avec les pieds nus.

⚠️ Ne jamais utiliser de sprays à proximité de l'appareil lorsqu'il est allumé.

⚠ Le fabricant ne peut être tenu pour responsable d'éventuels dommages imputables à des emplois incorrects, erronés ou irraisonnables.

Pendant le fonctionnement, ou immédiatement après, certaines parties de la plaque de cuisson atteignent des températures très élevées: ne pas y toucher.

⚠️ Après avoir utilisé la plaque de cuisson, s'assurer que l'index des boutons soit en position de fermeture et fermer le robinet principal du conduit de gaz ou le robinet de la bouteille.

⚠ En cas de problèmes de fonctionnement des robinets de gaz, appeler le Service après-vente.

⚠ Remarque: l'emploi constant pourrait modifi er la couleur originale à hauteur des brûleurs, en raison des températures élevées.

⚠ Conserver le Certificat de Garantie, ou la fi che technique, avec la notice d'emploi pendant toute la durée de vie de l'appareil. Il/elle contient d'importantes données techniques.

⚠️ IMPORTANT: Tous nos produits sont conformes aux normes européennes et aux endements correspondants. Le produit est donc conforme aux exigences des Directives européennes en vigueur en ce qui concerne :

- la compatibilité électromagnétique (CEM) ;

- la sécurité électrique (directive basse tension) ;

- la limitation de l'utilisation de certaines substances dangereuses ;

- l'écoconception.

⚠️ IMPORTANT: Rappelez-vous que la connexion d'entrée de gaz de l'appareil est fi letée 1/2" gaz conique mâle selon la norme EN 10226.

⚠L'appareil est conforme aux dispositions des sous-règlements pour les directives européennes: - Règlement (UE) 2016/426.

⚠ AVERTISSEMENT ! Le producteur ne sera pas responsable des dommages causés par l'altération ou la modifi cation du produit ou de ses composants durant l'installation. L'installateur sera responsable des dommages ou des défauts découlant d'un montage ou d'une installation incorrecte. En cas de dommage découlant de l'installation du produit, contacter l'installateur agréé.

⚠️ IMPORTANT: pour une installation parfaite, le réglage ou la transformation de la plaque de cuisson pour l'emploi d'autres types de gaz, il est nécessaire de faire appel à un INSTALLATEUR QUALIFIÉ : le non respect de cette consigne entraîne l'annulation de la garantie.

1) BRULEURS

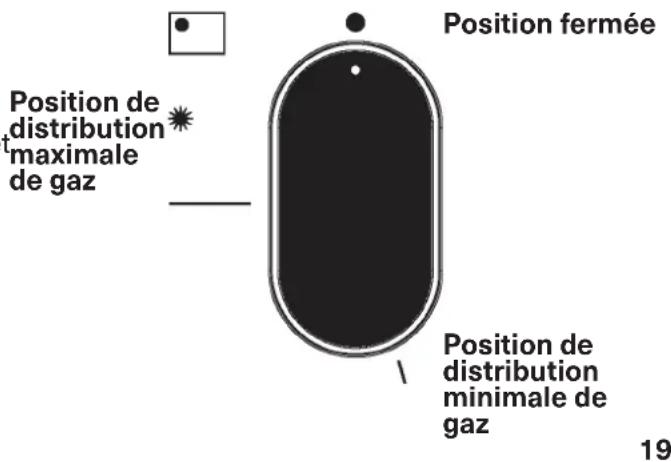

A la surface de la table, au-dessus de chaque bouton, un schéma est imprimé en sérigraphie indiquant le brûleur auquel il se réfère. Après avoir ouvert le robinet du gaz ou de la bouteille de gaz, allumez les brûleurs en procédant comme suit:

- Allumage électrique automatique

Enfoncez et tournez en sens inverse horaire le bouton correspondant au brûleur à utiliser, tournez-le sur la position Maximum ♦ grande fl amme fi g. 19) puis appuyez à fond sur le bouton.

- Allumage des brûleurs équipés d'un thermocouple de sécurité

Pour les brûleurs munis d'un thermocouple de sécurité, tournez en sens inverse horaire le bouton correspondant au brûleur à utiliser, tournez-le sur la position Maximum (grande fl amme fi g. 19) jusqu'à ce que vous sentiez un arrêt léger puis appuyez sur le bouton. Lorsque le brûleur est allumé, maintenez le bouton enfoncé pendant 10 secondes environ.

Pour tous les modèles, en cas d'extinction accidentelle des fl ammes, fermez le bouton du brûleur et ne tentez pas de le rallumer pendant au moins 1 min.

UTILISATION DES BRÛLEURS

Pour obtenir le meilleur rendement avec une consommation minimum de gaz, n'oubliez ce qui suit:

• Utilisez pour chaque brûleur des casseroles appropriées (voir le tableau suivant et la fi g. 1).
• Lorsque le point d'ébullition est atteint, tournez le bouton sur Minimum (petite fl amme fi g. 19).
• Utilisez toujours des casseroles avec un couvercle.
• Utilisez uniquement des récipients à fond plat.

Bruleurs	Poêle ∅ in cm
Ultrarapide	24 ÷ 26
Rapide	20 ÷ 22
Semi-rapide réduit	16 ÷ 18
Semi-rapide	16 ÷ 18
Auxiliaire	10 ÷ 14

AVERTISSEMENTS:

• l'allumage des brûleurs avec un thermocouple de sécurité n'est possible que lorsque le bouton se trouve sur la position Maximum (fi g. 19).
  -En cas de coupure de courant, vous pouvez allumer les brûleurs avec des allumettes.
  -Durant l'utilisation des brûleurs, ne laissez pas l'appareil sans surveillance et éloignez les enfants. En particulier, assurez-vous que les poignées des casseroles sont correctement orientées et surveillez la cuisson des aliments contenant des huiles et des graisses car elles sont facilement infl ammables.
  -N'utilisez pas de spray à proximité de l'appareil lorsqu'il est en fonction.
• Evitez d'utiliser des casseroles dépassant du bord de la table de cuisson.

2) PLAN DE TRAVAIL

Pour que la surface en verre soit toujours brillante, il est très important de la laver après chaque utilisation à l'eau savonneuse tiède, de la rincer et de la sécher. Lavez de la même manière les grilles émaillées, les

chapeaux émaillés “A”, “B” et “C” et la tête des brûleurs “T” (voir fi g. 5 - 6) et nettoyez les bougies d'allumage “AC” ainsi que les capteurs des thermocouples “TC” (voir fi g. 5).

Nettoyez-les délicatement avec une petite brosse en nylon comme indiqué (voir fig. 7) et laisser sécher complètement. Ne les lavez pas au lave-vaisselle. Procédez au nettoyage lorsque la table et les composants ne sont pas chauds, en évitant les éponges métalliques, les produits abrasifs en poudre ou les sprays corrosifs.

Evitez que le vinaigre, le café, le lait, l'eau salée et le jus de citron ou de tomate ne restent trop longtemps au contact des surfaces.

AVERTISSEMENTS:

en remontant les éléments, suivez les recommandations ci-après:

• vérifi ez que les fentes des têtes des brûleurs "T" (fi g. 5) ne sont pas obstruées par des corps étrangers.
• S'assurer que les chapeaux émaillés "A", "B" et "C" (fi g. 5 - 6) sont correctement positionnés sur la tête du brûleur. C'est le cas lorsque le chapeau positionné sur la tête est parfaitement stable.
• Les grilles doivent être placés dans les pions de centrage appropriées.
  Vérifi er la parfait stabilité.
• Si la manœuvre d'ouverture et de fermeture d'un robinet devient difficile, ne forcez pas, mais demandez au plus vite l'intervention du service après-vente.
• Ne nettoyez pas l'appareil au jet de vapeur.
• Pour prévenir les difficultés d'allumage, nettoyez périodiquement les bougies d'allumage (céramique et électrode) ainsi que les thermocouples.

INFORMATIONS TECHNIQUES POUR L'INSTALLATEUR

L'installation, tous les réglages, les transformations et les opérations d'entretien indiquées dans cette partie doivent être exclusivement effectués par du personnel qualifié.

L'appareil doit être convenablement installé, selon les normes en vigueur et les instructions du fabricant. Une installation erronée peut provoquer des dégâts aux personnes, aux animaux ou aux choses, déchargeant le Constructeur de toute responsabilité. Les dispositifs de sécurité ou de réglage automatique des appareils pendant la durée de vie de l'installation pourront être exclusivement modifiés par le constructeur ou par le fournisseur dûment autorisé.

3) MISE EN PLACE DE LA TABLE DE CUISSON normes en vigueur.

Après avoir enlevé l'emballage externe et les emballage internes des diff érents éléments mobiles, contrôlez l'intégrité de la table. En cas de doute, n'utilisez pas l'appareil et adressez-vous à du personnel qualifié. Ne laissez pas les éléments de l'emballage (carton, sachets, polystyrène expansé, clous, etc.) à la portée des enfants car ils sont une source potentielle de danger.

Réalisez dans le dessus du meuble à éléments, une ouverture pour l'encastrement ayant les dimensions indiquées dans la fi g. 8, en respectant les dimensions critiques de l'espace d'installation de l'appareil (voir fi g. 8).

Remarque: l'emploi constant pourrait modifi er la couleur originale à hauteur des brûleurs, en raison des températures élevées.

Attention: Ne laissez pas le verre (A) était directement sur le plan de travail. il est le étagère inférieure "carter" (B) qui doit être en contact avec le plan de travail (voir fi g. 13).

4) FIXATION DE LA TABLE DE CUISSON

La table est équipée d'un joint spécial empêchant toute infi Itration de liquide dans le meuble. Pour appliquer correctement ce joint, respectez scrupuleusement les instructions suivantes:

• Enlevez toutes les parties mobiles de la table de cuisson.
• Coupez le joint en 4 parties de la longueur nécessaire de manière à le positionner sur les 4 bords du verre.
• Retournez la table et positionnez correctement le côté adhésif du joint «É» (fi g. 12) sous le bord du verre de manière à ce que le côté externe du joint coïncide parfaitement avec le bord périmétral externe du verre. Les extrémités des bandes doivent coïncider sans se chevaucher.

- Faites adhérer le joint au verre de façon uniforme et sûre, en le pressant avec les doigts.

- Placez les crochets dans leurs positions respectives en utilisant comme référence le trou 1 pour les position cote (fi g. 10) et le trou 2 pour les positions arrière (fi g. 11).

- Fixez les crochets « G « avec les vis « F » (fi g. 10/A pour cote, et 11/A pour arrière).

- Placez la table de cuisson dans le trou de' armoire de la cuisine avec une petite pression pour surmonter la résistance des crochets (fi g. 10/B pour cote, fi g. 11/B pour arrière).

- Pour éviter tout contact accidentel avec la surface de l boîte de la table surchauff ée durant son fonctionnemen appliquez une séparation en bois bloquée par des vis à une distance minimale de 70 mm du dessus (fi g. 8).

PRESCRIPTIONS IMPORTANTES POUR L'INSTALLATION

Information pour l'installateur: les parois latérales éventuelles ne doivent pas dépasser en hauteur la table de cuisson. En outre, la paroi postérieure ainsi que les surfaces adjacentes et environnantes doivent résister à une temperature de 90 °C.

Le produit collant qui unit le laminé plastique au meuble doit résister à des températures supérieures à 150 °C pour éviter le décollement du revêtement. L'installation de l'appareil doit être conforme aux

Normes en vigueur.

Cet appareil n'est pas raccordé à un dispositif g'évacuation des produits de la combustion. Il doit donc être raccordé conformément aux règles d'installation mentionnées ci-dessus. Il faudra préter une attention particulière aux dispositions applicables en matière de ventilation et d'aération.

5) AERATION DE LA PIECE

Le local où est installé l'appareil doit être ventilé en permanence pour garantir le bon fonctionnement de l'appareil. La quantité d'air nécessaire est celle utilisée par la combustion des gaz et par la ventilation de la pièce dont le volume devra être au moins de 20 ^3 m L'aération naturelle directe doit être assurée par des ouvertures permanentes d'une section minimum de 100 cm ^2 (voir fi g. 2) aménagées sur les parois extérieures de la pièce. Il ne doit pas être possible d'obstruer ces ouvertures. L'aération indirecte est également admise en prélevant t'air d'un local adjacent. Dans ce cas respecter formellement les normes en vigueur.

ATTENTION: si les brûleurs de la table de cuisson sont dépourvus du thermocouple de sécurité, l'ouverture de ventilation doit avoir une surface minimale de 200 cm².

6) EMPLACEMENT ET EVACUATION DES PRODUITS DE LA COMBUSTION

Les tables de cuisson doivent toujours évacuer les produits de la combustion dans des hottes reliées à des conduits ou débouchant directement à l'extérieur (voir fi g. 3). Lorsqu'il n'est pas possible de monter une hotte, vous pouvez utiliser un ventilateur installé sur la fenêtre ou sur une paroi donnant vers l'extérieur, dans le respect des normes en vigueur sur l'aération de la pièce. Ce dispositif sera mis en marche en même temps que l'appareil (voir fi g. 4).

7) RACCORDEMENT AU GAZ

Avant de raccorder l'appareil, s'assurer que les données figurant sur l'étiquette signalétique appliquée sur la partie inférieure du caisson sont compatibles avec celles du réseau de distribution du gaz.

Une étiquette imprimée de ce livret ainsi qu'une étiquette appliquée sur la partie inférieure du caisson indiquent les conditions de réglage de l'appareil: type de gaz et pression d'exercice.

l'Quand le gaz est distribué par une canalisation, n'appareil doit être raccordé à l'installation d'arrivée du gaz selon la norme:

• Soit au moyen d'un tuyau métallique rigide en acier, dont les jonctions doivent être réalisées au moyen de raccords fi letés conformément à la norme en vigueur.
• Soit au moyen d'un tuyau de cuivre, dont les jonctions doivent être réalisées au moyen de raccords à garniture mécanique.
• Soit au moyen d'un tuyau fl exible en acier inoxydable à paroi continue, avec une extension maximale de 2 mètres et des garnitures d'étanchéité conforme aux normes.

Lorsque le gaz est directement distribué à partir d'une bouteille, l'appareil, alimenté par un régulateur de pression, doit être raccordé:

FR

- Soit au moyen d'un tuyau de cuivre, dont les jonctions Le réglage de l'air primaire n'est pas nécessaire sur doivent être réalisées au moyen de raccords à garniturenos brûleurs. mécanique.

- Soit au moyen d'un tuyau fl exible en acier inoxydable à paroi continue, avec une extension maximale de 2 mètres et des garnitures d'étanchéité conforme aux normes. Il est conseillé d'appliquer sur le tuyau fl exible l'adaptateur spécial, couramment vendu dans le commerce, pour faciliter le raccordement à l'embout du régulateur de pression monté sur la bouteille.

- Soit par tube souple en caoutchouc d'une lungueur allant de 400 à 1500 mm, fi xé solidement à l'embout par un collier de sécurité.

À l'extrémité de raccordement, vérifi ez le gasproof en utilisant une solution de savon, jamais une fl amme.

Le raccordement électrique doit être réalisé conformément aux normes et aux lois en vigueur.

- La tension corresponde à la valeur indiquée sur la plaquette signalétique et que la section des câbles de l'installation électrique puisse supporter la charge, indiquée elle aussi sur la plaquette.

- Avant de réaliser le raccordement, vérifi ez que la pris ou l'installation est munie d'un raccordement effi cace à la terre selon les normes et les lois actuellement en vigueur. On décline toute responsabilité en cas non observation de ces dispositions.

9) ROBINETS

- allumez le brûleur et tournez le bouton sur le Minimum (petite fl amme fi g. 19).

-retirer le bouton «M» (fi g. 14 et 15) du robinet fi xé par une simple pression sur le pivot de celui-ci. Le régulateur de la capacité minimale peut se trouver: sur le côté du robinet (fi g. 14) ou à l'intérieur du pivot. En tous les cas, pour le réglage, on y accède en insérant un petit tournevis «D» sur le côté du robinet (fi g. 14), ou dan le trou «C» à l'intérieur du pivot du robinet (fi g. 15). -tourner le régulateur vers la droite ou vers la gauche en réglant de façon appropriée la fl amme dans la position de capacité réduite.

Il est recommandé de ne pas exagérer avec le «Minimum»: la petite flamme doit être stable et constante.

On rappelle que le susdit réglage ne doit être eff ectué qu'avec les brûleurs fonctionnant au G20, tandis qu'avec les brûleurs fonctionnant au G30 ou au G31 la vis doit être bloquée à fond (en sens horaire).

Si un robinet étant bloqué, ne forcez pas et demander de l'aide technique.

Quand le raccordement au réseau d'alimentation est eff ectué par l'intermédiaire d'une prise:

- S'il en est dépourvu, appliquez au câble d'alimentation «C» (voir fi g. 9) une fi che normalisée indiquée pour la charge fi gurant sur l'étiquette signalétique. Branchez les fi ls d'après le schéma de la fi g. 9 en respectant les correspondances suivantes:

lettre L (phase) = fi l marron; lettre N (neutre) = fi l bleu; symbole de la terre ⊕ = fi l vert-jaune.

• Le câble d'alimentation doit être positionné de manière à ce qu'il n'atteigne jamais, en aucun point, la température de 90 °C.
• N'utilisez pas, pour le raccordement des réducteurs, des adaptateurs ou des shunts car ils pourraient provoquer des faux-contacts entraînant des surchauff dangereuses.
• La prise doit être accessible au terme de l'encastrem

Quand le raccordement est directement réalisé sur le réseau électrique:

• Interposez entre l'appareil et le réseau un interrupteur omnipolaire, dimensionné suivant la charge de l'appareil, selon les normes d'installation en vigueur.
• N'oubliez pas que le câble de terre ne doit pas être interrompu par l'interrupteur.
• Pour un maximum de sécurité, le raccordement électrique peut également être protégé par un interrupteur diff érentiel à haute sensibilité.
  On recommande vivement de fi xer le fi l de terre vert- jaune à une installation de terre effi ciente.

Les brûleurs sont adaptable aux diff érents gaz en montant les buses correspondant au gaz d'utilisation. Pour cela, enlevez les têtes des brûleurs et avec au outil approprié, dévissez la buse (voir fi g. 16, 17 et 17/A) et remplacez-la par une buse correspondant au gaz d'utilisation.

Pour accéder à l'injecteur, dans les brûleurs ultra-rapides avec DCC AFB, retirez le capuchon d'injecteur "A" (fi g. 17).

On conseille de bloquer la buse avec énergie. Après avoir eff ectué les susdits remplacements, le technicien devra régler les brûleurs tel qu'on le décrit au paragraphe 9, sceller les éventuels organes de réglage ou de préréglage et remplacer sur l'appareil l'étiquette correspondant au nouveau réglage du gaz eff ectué estur l'appareil. Cette étiquette se trouve dans le sachet des buses de rechange. Pour aider l'installateur, nous indiquons dans le tableau ci-après les débits, les débits thermiques des brûleurs, le diamètre des buses et la pression d'exercice pour les diff érents gaz.

Avant tout travail sur la partie électrique de l'appareil, il faut absolument la débrancher du secteur.

Avant tout réglage, mettez l'appareil hors tension.

Au terme des réglages ou des préréglages, les éventuels scellages doivent être rétablis par le technicien.

TABLEAU

BRULEURS		GAS	PRESSION D'EXERCICE	DEBIT THERMIQUE		DIAMETRE BUSE	DEBIT THERMIQUE (W)
N°	DESCRIPTION		mbar	g/h	l/h	1/100 mm	Min.	Max.	EEgasburner**
1	ULTRARAPIDE (**DCC AFB)	G30 - BUTANE	28 - 30	291		100 H1	1800	4000
		G31 - PROPANE	37	286		100H1	1800	4000	61,2 %
		G20/25 - NATURAL	20 - 25		381	150 Z1	1800	4000
2	RAPIDE	G30 - BUTANE	28 - 30	204		83	900	2800
		G31 - PROPANE	37	200		83	900	2800	60,1 %
		G20/25 - NATURAL	20 - 25		267	117 S	900	2800
3	SEMI-RAPIDE RÉDUIT	G30 - BUTANE	28 - 30	102		60	550	1400
		G31 - PROPANE	37	100		60	550	1400	63,8 %
		G20/25 - NATURAL	20 - 25		133	88 Z	550	1400
4	SEMI-RAPIDE	G30 - BUTANE	28 - 30	127		65	550	1750
		G31 - PROPANE	37	125		65	550	1750	62,5 %
		G20/25 - NATURAL	20 - 25		167	97 Z	550	1750
5	AUXILIAIRE	G30 - BUTANE	28 - 30	73		50	450	1000
		G31 - PROPANE	37	71		50	450	1000	N.A.
		G20/25 - NATURAL	20 - 25		95	72 X	450	1000

*DCC AFB: Air du bas (fi g. 17).
**Conformément au règlement n° 66/2014 mesures de l'UE pour la mise en œuvre de la directive 2009/125/CE, le (brûleur de EEGas) de performance a été calculée selon la norme EN 30-2-1 dernier examiner avec le G20.

TYPES ET SECTIONS DES CABLES D'ALIMENTATION

TYPE DE TABLE DE CUISSON TYPE DE CABLE ALIMENTATION MONOPHASE
Gaz H05 RR-F section 3 x 0.75 mm ^2

ATTENTION: L'ENTRETIEN DOIT ÊTRE CONFIÉ EXCLUSIVEMENT À DU PERSONNEL AGRÉÉ.

ATTENTION!!!

En cas de remplacement du câble d'alimentation, l'installateur devra veiller à ce que le conducteur de terre (B) soit plus long que les conducteurs de phase (voir fi g. 18) et il devra en outre respecter les avertissements du paragraphe 8.

En cas de panne ou de couper le câble, s'il vous plaît s'éloigner du câble et ne pas toucher. En outre, le dispositif doit être débranché et pas allumé. Appelez le centre de service agréé le plus proche pour résoudre le problème.

TABLEAU DE DÉPANNAGE

Problèmes Causes Solutions
L'anneau gazier brûle de manière inégale.	La couronne du brûleur peut être obstruée par la saleté.Mauvaise régulation du gaz.	Nettoyer la couronne du brûleur avec un agent nettoyant métallique.Appeler l'assistance.
La fl amme du brûleur change soudainement.	Assemblage incorrect des composants du brûleur.	Assembler correctement les composants du brûleur.
L'allumage des brûleurs prend trop de temps.	Assemblage incorrect des composants du brûleur.	Assembler correctement les composants du brûleur.
La fl amme s'éteint après l'allumage.	Relâchement anticipé du bouton.Le bouton n'est pas fermement enfoncé.Dimension incorrecte de la poêle.Problèmes de thermocouple.	Maintenir le bouton enfoncé plus longtemps. Avant de relâcher le bouton, l'enfoncer fermement une dernière fois.Consultez le manuel d'utilisation et utilisez la bonne poêleDéplacer le thermocouple. Appeler l'assistance.
La couleur du support de poêle a changé.	Situation normale, causée par la température élevée.	Nettoyer le support de poêle avec des agents nettoyants métalliques.
Le brûleur ne s'allume pas après avoir appuyé sur le bouton (la bougie émet l'étincelle).	Manque de gaz ou présence de saletés sur la bougie.	Nettoyer la bougie d'allumage comme décrit dans le chapitre Nettoyage du manuel d'instructions.
Le brûleur ne s'allume pas après avoir appuyé sur le bouton (la bougie d'allumage n'émet pas l'étincelle).	Problèmes de bougie ou de générateur d'allumage.	Appeler l'assistance.
Le générateur d'allumage ne fonctionne pas.	Manque d'électricité.Assemblage du générateur d'allumage incorrect ou rupture.	Vérifi er que la fi che est insérée.Vérifi er que le compteur est allumé.Appeler l'assistance.
La bougie émet en continu l'étincelle.	HumiditéAssemblage incorrect ou rupture du microrupteur.	Retirer l'alimentation pendant 24 heures et laisser sécher le dessus ; vérifi er que toutes les bagues sont correctement montées.Appeler l'assistance.

SERVICE APRES-VENTE ET PIECES DE RECHANGE

Avant de quitter l'usine, cet appareil a été testé et mis à point par du personnel expert et spécialisé, de manière à garantir les meilleurs résultats de fonctionnement.

Les pièces de rechange originales sont disponibles uniquement dans nos Centres d'Assistance Technique et dans les magasins autorisés.

Toute réparation ou mise à point nécessaire par la suite doit être eff ectuée avec le plus grand soin et la plus grande attention par du personnel qualifié.

C'est la raison pour laquelle nous recommandons de toujours vous adresser au Concessionnaire qui a eff ectué la vente ou à notre Centre d'Assistance le plus proche en indiquant la marque, le modèle, le numéro de série et le type de problème de votre appareil. Les données correspondantes sont poinçonnées sur l'étiquette signalétique appliquée sur la partie inférieure de l'appareil et sur l'étiquette de la boîte d'emballage.

Ces informations permettent au technicien de se munir des pièces de rechange adéquates et de garantir par conséquent une intervention immédiate et précise. On conseille d'indiquer ces données ci-après de manière à les avoir toujours à portée de la main :

MARQUE: ....

MODELE: ....

SERIE: ....

FR

Cet appareil se recycle

REPRISE À LA LIVRAISON

À DÉPOSER EN MAGASIN

OU

À DÉPOSER EN DÉCHÈTERIE

OU

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

Cet appareil est marqué selon la directive européenne 2012/19/CE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE).

La directive défi nit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE.
