MANUAL DE UTILIZADOR GBC 64 VB VG TEKA

Instalação correta da placa

Dados técnicos relativos à regulação de gás do aparelho

No caso de adaptação da placa do fogão a outro tipo de gás, proceda tal como descrito nas instruções de instalação e utilização e substitua a etiqueta que se encontra na parte inferior pela fornecida no saco de peças sobresselentes.

⚠️ IMPORTANTE: O aparelho deve ser instalado segundo as instruções do fabricante. Este não se responsabiliza por danos causados a pessoas, animais ou objectos, resultantes de uma instalação incorrecta.

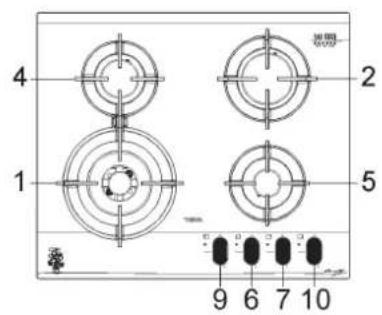

DESCRIÇÃO DO APARELHO

4 1 2 5 9 6 7 10

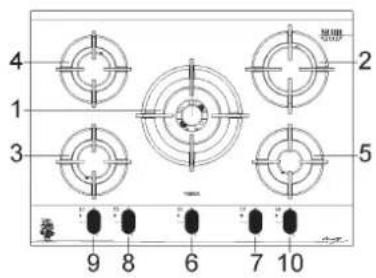

GBC 75-VGogh VBGBC 64-VGc

4 1 3 5 9 8 6 7 10

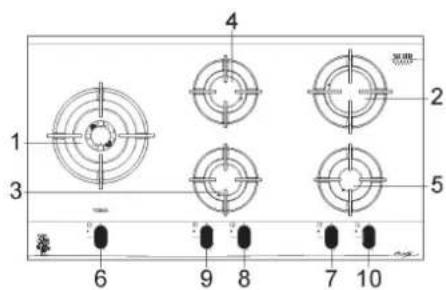

GBC 95-VGogh VB

1 2 3 4 5 6 7 8 9 10

1 Queimador Ultra-rápido (*DCC AFB) de 4000 W
2 Queimador Rápido de 2800 W
3 Queimador Semi-Rápido reduzido de 1400 W
4 Queimador Semi-Rápido de 1750 W
5 Queimador Auxiliar de 1000 W
6 Botão do Queimador 1
7 Botão do Queimador 2
8 Botão do Queimador 3
9 Botão do Queimador 4
10 Botão do Queimador

*DCC AFB: Ar Do Inferior (fi g. 17).

Atenção: este aparelho foi projectado e fabricado para uso doméstico, em ambientes e por sujeitos privados.

AVISOS IMPORTANTES PARA O USUÁRIO:

⚠ No caso de adaptação da placa do fogão a outro tipo de gás, proceda tal como descrito nas instruções de instalação e utilização e substitua a etiqueta que se encontra na parte inferior pela fornecida no saco de peças sobresselentes.
ATENÇÃO! O fogão está equipado com um sistema de segurança contra vazamentos de gás, o que aumenta a segurança durante o uso. Caso a chama do queimador se apague, o fl uxo de gás para o queimador é automaticamente interrompido. O fogão só pode ser reiniciado após reacender o queimador.
O aparelho foi concebido para cozinhar e aquecer alimentos. Qualquer outra utilização deve ser considerada imprópria e perigoso (tais como aquecedores).
⚠ AVISO: Durante a operação o trabalho se torna muito quente em zonas de cozedura: mantenha as crianças longe!

As crianças com menos de 8 anos de idade devem ser mantidas longe a menos que não sejam constantemente vigiadas.

Este aparelho pode ser usado por crianças acima de 8 anos de idade e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimentos, se tiverem recebido supervisão ou instruções sobre a utilização segura do aparelho e compreendam os perigos envolvidos.

As crianças não devem brincar com o aparelho. A limpeza e manutenção de utilizador não devem ser feitas por crianças sem supervisão.

⚠️ Atenção : Em caso de quebra do vidro do fogão:
- Desligue todos os fogões e os elementos de aquecimento elétrico, corte a alimentação elétrica do aparelho,
- Não toque na sup erfície do aparel ho,
- Não use o aparelho.
⚠ Se for necessário efectuar modificações na instalação eléctrica existente ou se a tomada não for compatível com a fi cha, todas as alterações deverão ser efectuadas por pessoal qualifi cado. Em particular a pessoa deve verifi car a secção dos fi os.
A utilização dum aparelho de cozinhar a gás produz calor e humidade no local onde está instalado, portanto, é necessário garantir uma boa ventilação do local, mantendo as aberturas da ventilação natural desobstruídas (fig. 2) e activando o dispositivo de ventilação mecânico (ver. fi g. 3 e fi g. 4).
⚠ No caso de utilização intensa e prolongada do aparelho, poderá ser necessário uma ventilação suplementar, como por exemplo a abertura duma janela ou uma ventilação mais efi caz, com o aumento da potência da aspiração mecânica, se esta existir. ⚠ Não tente alterar as características técnicas do produto pois pode ser perigoso.
Se já não utilizar mais esta placa (ou substituir um modelo antigo), antes de a deitar fora inutilize a mesma em conformidade com as leis da protecção da saúde e do ambiente, destruindo as partes perigosas especialmente para as crianças que podem brincar com o aparelho abandonado.
⚠ Não toque na placa quando tiver as mãos ou pés molhados ou húmidos.
⚠ Não utilize a placa quando estiver descalço.
⚠ Não utilize nebulizadores perto do aparelho quando este estiver a funcionar. Em caso de mau funcionamento do gá
⚠️ O fabricante não se responsabiliza por qualquer dano

resultante de utilização incorrecta ou imprópria.

⚠ Logo após a utilização algumas zonas da o aparelho estão muito quentes: evite tocar-lhes.
⚠ Depois de usar o aparelho de cozedura, verifi que se o botão está na posição fechada e fechar o tubo de alimentação principal de gás ou a válvula do tanque.
Em caso de mau funcionamento do gás torneiras para chamar o serviço ao cliente.
⚠️ Nota: o uso contínuo pode resultar, em correspondencia de queimadores, uma coloração diferente da original, devido à alta temperatura.
⚠ Durante a vida útil do aparelho, mantenha o Certifi cado de Garantia ou a fi cha de dados técnicos junto com o manual de instruções. Esse contém dados técnicos importantes.
AVISOS: todos os nossos aparelhos estão em conformidade com as Normas Europeias e sucessivas modifi cações. Portanto, o aparelho está em conformidade com os requisitos das Diretivas Europeias em vigor em matéria de:
- compatibilidade eletromagnética (CEM); - segurança elétrica (LVD);
- limitação de utilização de determinadas substâncias perigosas (RoHS);
- conceção ecológica (ERP).
AVISOS: recorda-se que a conexão de entrada de gás do aparelho é roscada 1/2" gás cônico macho segundo a norma EN 10226.
O aparelho cumpre as disposições das subregulamentações para as Diretivas Européias:
- Regulamento (UE) 2016/426.
AVISO! O fabricante não se responsabiliza por quaisquer danos causados pela alteração ou modifi cação do produto ou dos seus componentes durante a instalação. O instalador será responsável por quaisquer danos ou avarias que ocorram devido à montagem ou instalação incorreta. Para quaisquer danos resultantes da instalação do produto, contacte o instalador autorizado.
⚠️ IMPORTANTE: para uma perfeita instalação, ajustamento ou alteração do aparelho de cozedura com a utilização de outros gases, é necessário usar um INSTALADOR QUALIFICADO: a não observância desta regra resulta em vazio de garantia.

1) QUEIMADORES

Na superfície da placa, por cima de cada botão está gravado um esquema que indica qual queimador é comandado por cada botão. Depois de abrir a torneira da rede de gás ou da garrafa de gás, acenda os queimadores conforme descrito a seguir:

Carregue no botão correspondente ao queimador que pretende utilizar e gire-o para a esquerda, colocando-o na posição de Máximo (nume forte fi g. 19). Prima então o botão até ao fi m.

- Acendimento de queimadores providos de ter- mopar de segurança

Com os queimadores providos de termopar de segurança, é necessário girar para a esquerda o botão correspondente ao queimador que pretende utilizar, colocá-lo na posição de Máximo (lume forte fi g. 19) até perceber uma pequena paragem e premir então o botão. Com o queimador aceso, mantenha o botão premido durante cerca de 10 segundos.

Para todos os modelos, se a chama apagar acidentalmente, coloque o botão de comando do queimador na posição fechada e aguarde pelo menos 1 minuto antes de tentar um novo acendimento.

Para obter o máximo rendimento com o mínimo consumo de gás, é conveniente lembrar o seguinte:

• Utilize panelas adequadas para cada queimador (ver o quadro seguinte e a fi g. 1).
• Quando a água começar a ferver, coloque o botão na posição de Mínimo (lume brando fi g. 19).
• Utilize sempre panelas com tampa.
• Utilize somente recipientes com fundo plano

Quemadores ∅ Recipientes (cm)
Ultra Rápido 24 ÷ 26
Rápido 20 ÷ 22
Semi-rápido red. 16 ÷ 18
Semi-rápido	16 ÷ 18
Auxiliar	10 ÷ 14

ADVERTÊNCIAS:

• Queimadores com dispositivo de falha de chama só pode ser inflamado quando o botão tem-se relacionado com o total de Setembro, sobre a posição de Máximo (fig. 19).
• Se faltar a energia eléctrica, é possível acender os queimadores com fósforos.
• Durante o uso dos queimadores, certifi que-se de que os cabos dos recipientes estejam colocados da maneira correcta. E preciso manter as crianças afastadas do aparelho. Durante a cozedura de alimentos com óleo e gordura, facilmente inflamáveis, o utilizador não deve afastar-se do aparelho.
• Desaconselha-se o uso de recipientes que ultrapassem as bordas da placa.
• Não arraste as panelas sobre a superfície de vidro porque poderá riscá-la.

ATENÇÃO:

antes de efectuar qualquer operação de limpeza, desligar o aparelho da rede de alimentação de gás e eléctrica.

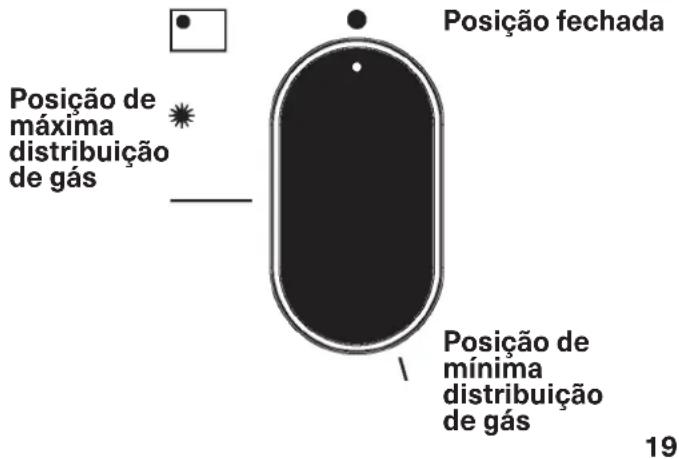

Posição fechada Posição de máxima distribuição de gás Posição de mínima distribuição de gás 19

2) MESA DE TRABALHO

Para manter a superfície da mesa brilhante, é muito importante que seja lavado periodicamente com água morna e sabão, bem enxaguado e seco. Para manter a superfície da mesa brilhante, é muito importante que seja lavado periodicamente com água morna e sabão, bem enxaguado e seco. Da mesma maneira devem ser lavadas as grelhas esmaltadas, as tampas esmaltadas "A - B - C" (veja fi g. 5 - 6) e cabeças dos queimadores "T" (veja fi g. 5). Eles também devem ser limpos plugs "AC" e detecção de chama "TC" (veja fi g. 5). Limpe-os suavemente com uma pequena escova de nylon, como mostrado (vide fi g. 7) e deixe secar completamente. Não lavar na máquina de lavar.A limpeza deve ser feita quando a placa e os componentes não são quentes e não deve ser usada esponja de pó abrasivo metálico ou pulverização corrosivo.

Não permita que o suco do vinagre, café, leite, água salgada e limão ou tomate permanecer muito tempo em contato com a superfície.

AVISOS:

ao remontar os componentes respeite as seguintes recomendações:

-antes de colocar as cabeças dos queimadores "T" (fig. 5), é indispensável verifi car se os furos estão desentupidos.

-Verifique se a tampa esmaltada “A - B - C” (fig. 5 - 6) está posicionada correctamente na cabeça do queimador. Para ter certeza desta condição a tampa posicionada sobre a cabeça do queimador deve estar perfeitamente estável.

- As redes devem ser colocadas em pinos de centragem adequados.

Verifique a estabilidade perfeita.

-Se for difícil abrir ou fechar alguma torneira, não a force e peça a intervenção da assistência técnica.

-Não utilize jatos do vapor para a limpeza do equipamento.

NOTAS TÉCNICAS DEDICADAS AOS SENHORES INSTALADORES

A instalação, todas as regulações, transformações e operações de manutenção descritas nesta parte devem ser feitas exclusivamente por pessoal qualificado.

A placa deve ser correctamente instalada em conformidade com as leis em vigor e as instruções do fabricante.

Uma instalação errada pode causar danos a pessoas, animais ou objectos, pelos quais o fabricante não

pode ser considerado responsável.

Os dispositivos de segurança ou de regulação automática dos aparelhos, durante a vida útil dos mesmos, poderão ser modifi cados exclusivamente pelo fabricante ou pelo fornecedor devidamente autorizado.

3) COLOCAÇÃO DA PLACA

Depois de tirar a embalagem externa e as embalagens internas das várias partes móveis, certifi que-se da integridade da placa. Se tiver dúvidas, não utilize o aparelho e contacte pessoal qualifi cado.

Os elementos que compõem a embalagem (cartão, sacos de plástico, poliestireno expandido, pregos...) não devem ser deixados ao alcance das crianças porque representam uma fonte potencial de perigo. No tampo do móvel componível, é necessário fazer um abertura para o encastre com as dimensões indicadas na fi g. 8, certifi cando-se de que sejam respeitadas as dimensões críticas do espaço no qual o aparelho deve ser instalado (ver as fi g. 8).

ATENÇÃO: não apoie a vidro directamente contra o móvel, e sim, o fundo da placa de cozedura contra o móvel.

Atenção: Não permita que o vidro (A) estava diretamente sobre a superfície de trabalho. é o prateleira mais baixa “carter” (B), que tem de estar em contato com a parte superior do trabalho (ver Fig. 13).

4) FIXAÇÃO DA PLACA

A placa está provida de uma junta de vedação especial que serve para evitar qualquer infi Itração de líquido no móvel. Para aplicar esta junta de vedação correctamente, queira por favor respeitar à risca as instruções fornecidas a seguir:

- Tire todas as partes móveis da placa.

- Corte a junta de vedação em 4 partes de comprimento necessário para a aplicar nas 4 bordas do vidro.

- Vire a placa de cabeça para baixo e aplique correctamente o lado adesivo da junta de vedação "E" (fi g. 12) em baixo da borda da placa de maneira que o lado exterior da junta de vedação coincida perfeitamente com a borda do perímetro exterior do vidro. As pontas das tiras devem coincidir perfeitament sem sobreposição.

- Faça a junta de vedação aderir ao vidro de maneira uniforme e segura, exercendo pressão nela com os dedos, retire a fita de papel que protege a junta e coloque a placa na abertura feita no móvel.

- Coloque os ganchos em suas respectivas posições, use o buraco no. 1 como referência para a posição lateral (fi g. 10) e buraco no. 2 para a posição traseiro (fi g. 11).

- Prenda ganchos "G" por meio de parafusos "F" (fi g. 10/A por lateral, fig. 11/A por traseiro).

- Inseir a placa de cozinha no buraco do armário da cozinha, exercendo um certo nível de força, a fi m de superar a resistência dos ganchos (fi g. 10/B por later fi g. 11/B por traseiro).

- Para evitar possíveis contactos acidentais com a superfície da caixa da placa sobreaquecida durante o respectivo funcionamento, é necessário aplicar uma separação de madeira fixada por parafusos a uma distância mínima de 70 mm do tampo do móvel (fi g. 8

RECOMENDAÇÕES IMPORTANTES PARA A INSTALAÇÃO

Advertimos o instalador que a altura das eventuais paredes laterais não deve superar o plano de trabalho. Para além disso, a parede traseira e as superfícies adjacentes e à volta do plano devem ser resistentes a temperatura de 90 °C. A substância que cola o laminado plástico no móvel deve resistir a temperaturas não inferiores a 150 °C para evitar a descolagem do revestimento. A instalação do aparelho deve ser feita em conformidade com as normas em vigor. Este aparelho não está ligado a um dispositivo de eliminação dos produtos de combustão. Portanto, este deve ser ligado de acordo com as regras de instalação acima mencionadas. Deve se prestar uma atenção especial nas disposições em matéria de ventilação e arejamento ándicadas a seguir.

5) VENTILAÇÃO DOS LOCAIS

Para que o aparelho funcione correctamente, é indispensável que o local de instalação seja permanentemente ventilado. A quantidade de ar necessária é a exigida pela combustão regular do gás e pela ventilação do local, cujo volume não poderá ser inferior a 20 m³. O ar deve entrar naturalmente por via directa através de aberturas permanentes, que atravessam a parede do local a ventilar, alcançando o lado exterior com uma secção mínima de 100 cm ^2 (veja fi g. 2).

Estas aberturas devem ser feitas de forma que não possam ser obstruídas.

Admite-se também a ventilação indirecta mediante retirada de ar dos locais contíguos ao local a ventilar, em completa conformidade com a Norma em vigor.

ATENÇÃO: se os queimadores do topo de confecção estão sem segurança termopar, as saídsde ventilação deve ter um mínimo de 200 cm² de seção.arejamento indicadas a seguir.

6) POSIÇÃO E VENTILAÇÃO

Os aparelhos para cozinhar a gás devem sempre libertar os produtos da combustão por meio de exaustão ligada a chaminés ou directamente ao exterior (veja fi g. 3). Caso não exista a possibilidade de aplicação de exaustão, admite-se o uso de um ventilador eléctrico instalado na janela ou numa parede que dê para o exterior, o qual deverá funcionar junto com o aparelho (veja fi g. 4), desde que a Norma em vigor em matéria de ventilação seja respeitadas.

7) LIGAÇÃO DO GÁS

Antes de efectuar a ligação do aparelho, certifi que-se de que os dados indicados na etiqueta de características que está situada na parte inferior da placa, sejam compatíveis com os dados da rede de distribuição de gás.

Uma etiqueta imprimida deste manual e uma aplicada na parte inferior da caixa, indica as condições de regulação do aparelho: tipo de gás e pressão.

Quando o gás for distribuído por meio de canalização, o aparelho deverá ser ligado à instalação de condução de gás:

- Com o tubo metálico rígido de aço, cujas junções deverão ser feitas por meio de conexões roscadas

segundo a norma EN 10226.

• Com tubo de cobre, cujas junções deverão ser feitas por meio de conexões com vedação mecânica.
• Com tubo flexível de aço inoxídável de parede contínua, com extensão máxima de 2 metros e juntas de vedação.

Quando o gás for fornecido directamente por uma garrafa, o aparelho, fornecido com um regulador de pressão segundo as normas em vigor, deverá ser ligado

• Com tubo de cobre, cujas junções deverão ser feitas por meio de conexões com vedação mecânica.
• Com tubos flexíveis de aço inoxidável de parede contínua, com extensão máxima de 2 metros e juntas de vedação. Aconselha-se a aplicar no tubo fl exível o adaptador especial, que pode ser encontrado com facilidade no comércio, para facilitar a ligação com o porta-borracha do regulador de pressão montado na garrafa.

Terminada a ligação, certifi que-se da total ausência de fugas por meio de uma solução com sabão, sem jamais fazer uso de uma chama.

8) LIGAÇÃO ELÉCTRICA

A ligação eléctrica deve ser feita em conformidade com as normas e disposições legais em vigor.

- A tensão corresponde ao valor indicado na placa de identifi cação ea seção dos cabos elétricos podem suportar a carga, também indicado na placa. - Antes de efectuar a ligação, verifi que se a tomada ou a instalação estão providas de uma ligação à terra efi caz em conformidade com as normas e disposições legais actualmente em vigor. O fabricante declina toda qualquer responsabilidade pelo incumprimento destas disposições.

Aconselhamos vivamente a fi xar o cabo de terra verde-amarelo a uma instalação de ligação à terra efi ciente.

Antes de efectuar qualquer serviço na parte eléctrica do aparelho deve obrigatoriamente desligá-la da rede de alimentação.

Corte a corrente para o aparelho antes de efectuar qualquer regulação.

Uma vez concluídas as regulações ou pré-regulações, dos lacres eventualmente presentes devem ser recolocados pelo técnico.

A regulação do ar primário nos nossos queimadores não é necessária.

9) TORNEIRAS

Regulação do "Mínimo":

• Acenda o queimador e coloque o botão de comando na posição de "Mínimo" (lume brando fi g. 19).
• Tire o botão “M” (fig. 14 - 15) da torneira, fixado mediante simples pressão na haste da torneira. O bypass para o ajuste da vazão mínima pode ser: lado da torneira (Fig. 14) ou no interior da haste. Em qualquer caso, o ajuste é acessado pela inserção uma chave de fenda pequena “D” ao lado da torneira (Fig. 14), ou no buraco “C” dentro da torneira (Fig. 15).
• Vire o desvio para a direita ou esquerda devidamente ajustar a chama para o cargo de alcance limitado. É recomendável não exagerar o “Mínimo” signifi ca uma pequena chama deve ser contínuo e estável.

Remontar os componentes corretamente.

Ressaltamos que a referida regulação deve ser feita somente com queimadores alimentados com G20, enquanto que com queimadores alimentados com G30 ou G31, o parafuso deve ser bloqueado no fi m do seu curso (no sentido dos ponteiros do relógio).

Se a ligação à rede de alimentação for feita mediante tomada:

-aplique ao cabo de alimentação “C”, se estiver desprovido (ver a fig. 9), uma ficha normalizada adequada para a carga indicada na etiqueta de identifi cação. Ligue os fi os respeitando o esquema da fi g. 9 tendo o cuidado de respeitar as correspondência abaixo indicadas:

letra L (fase) = fi o castanho; letra N (neutro) = fi o azul; símbolo de terra ⊕ fi o amarelo-verde.

• O cabo de alimentação deve ser colocado de maneira que não atinja, em nenhum ponto, um temperatura de 90 °C.
  -Não utilize para a ligação reduções, adaptadores ou derivadores porque podem provocar contactos falsos com consequentes sobreaquecimentos perigosos.
• A tomada deve ficar acessível com o aparelho encastrado.

Se a ligação for feita directamente à rede eléctrica:

• Intercale entre o aparelho e a rede um interruptor omnipolar, devidamente dimensionado para a carga do aparelho, em conformidade com as normas de instalação em vigor.
• Lembre-se de que o cabo de terra não deve ser interrompido pelo interruptor.
• Para uma maior segurança, a ligação eléctrica também pode ser protegida por um interruptor diferencial de alta sensibilidade.

eVÁLVULA DE LUBRIFICAÇÃO

Se a válvula estiver preso, não forçar e pedir assistência técnica.

10) SUBSTITUIÇÃO DOS INJECTORES

Os queimadores podem ser adaptados a diferentes tipos de gás mediante a instalação dos injectores próprios para o gás de utilização. Para fazer esta operação, é necessário tirar as cabeças dos queimadores e, com uma chave, desatarraxar o injector (ver a fi g. 16 - 17) e substituí-lo por um injector correspondente ao gás de utilização. Para acessar o injetor, em queimadores ultrarrápidos com DCC AFB, remova a tampa do injetor "A" (fi g. 17).

Aconselhamos a apertar o injector energicamente. Depois de fazer as referidas substituições, o técnico deverá proceder à regulação dos queimadores conforme descrito no parágrafo 9, lacrar os eventuais órgãos de regulação ou pré-regulação e aplicar no aparelho, em substituição ao existente, a etiqueta que corresponde à nova regulação do gás efectuada no aparelho. Esta etiqueta está contida no envelope dos injectores de substituição. A bolsa que contém os injectores e as etiquetas pode vir incluída com o equipamento. Em alternativa, pode encontrá-la num centro de assistência autorizado. Para uma maior comodidade do instalador, indicamos na tabela os débitos, os débitos termicos dos queimadores, o diâmetro dos injectores e a pressão de exercício para os vários gases.

TABELA

QUEMADORES		GAS	PRESSÃO DE TRABALHO	CAPACIDA-DE TÉRMICA		DIÂMETRO DO INJECTOR	CAPACIDADE TÉRMICA (W)
N°	DESCRÊÇÃO mbar		Min. Max.						EEqueimador a gás**
1	ULTRA RÁPIDO **(DCC AFB)	G30 - BUTANO	28 - 30	291		100 H1	1800	4000	61,2 %
		G31 - PROPANO	37	286		100H1	1800	4000
		G20 - NATURAL	20		381	150 Z1	1800	4000
2	RÁPIDO	G30 - BUTANO	28 - 30	204		83	900	2800	60,1 %
		G31 - PROPANO	37	200		83	900	2800
		G20 - NATURAL	20		267	117 S	900	2800
3	SEMIRRÁPIDO REDUZIDO	G30 - BUTANO	28 - 30	102		60	550	1400	63,8 %
		G31 - PROPANO	37	100		60	550	1400
		G20 - NATURAL	20		133	88 Z	550	1400
4	SEMIRRÁPIDO	G30 - BUTANO	28 - 30	127		65	550	1750	62,5 %
		G31 - PROPANO	37	125		65	550	1750
		G20 - NATURAL	20		167	97 Z	550	1750
5	AUXILIARY	G30 - BUTANO	28 - 30	73		50	450	1000	N.A.
		G31 - PROPANO	37	71		50	450	1000
		G20 - NATURAL	20		95	72 X	450	1000

*DCC AFB: Ar Do Inferior (fi g. 17)
**De acordo com o Regulamento n.º 66/2014 medidas da UE para a aplicação da Directiva 2009/125/CE, o (EEqueimador a gas) o desempenho foi calculado de acordo com a norma EN 30-2-1 última discutir com o G20. KG7850.0SE

TIPOS E SECÇÕES DOS CABOS DE ALIMENTAÇÃO

Em caso de substituição do cabo de alimentação, o instalador deverá manter o condutor de terra (B) mais comprido em relação aos condutores de fase (veja fig. 18). Para além disso, deverá respeitar as indicações do parágrafo 8.

Em caso de falha ou corte no cabo, por favor, afastar-se do cabo e não tocá-lo. Além disso, o dispositivo deve ser desligado e não ligado. Ligue para o centro de serviço autorizado mais próximo para corrigir o problema.

TABELA DE RESOLUÇÃO DE PROBLEMAS

Problemas Causas Soluções
O espalhador de chama queima irregularmente	A coroa do queimador pode estar obstruída por sujeiraRegulação de gás incorreta	Limpe a coroa do queimador com agente de limpeza para metalChame a assistência
Mudanças repentinas da chama do queimador	Montagem incorreta dos componentes do queimador	Monte os componentes do queimador corretamente
A ignição dos queimadores leva tempo excessivo	Montagem incorreta dos componentes do queimador	Monte os componentes do queimador corretamente
A chama se apaga após a ignição	Liberação antecipada do botão. O botão não é premido fi rmementeDimensão incorreta da panelaProblemas com termopar	Mantenha o botão premido por mais tempo. Antes de soltar o botão, prima mais uma vez fi rmementeVerifi que o manual do usuário e use a panela corretaMova o termopar. Chame a assistência
A cor do suporte da panela mudou	Situação normal, causada pela alta temperatura	Limpe o suporte da panela com agentes de limpeza para metal
O queimador falha na ignição após premir o botão (a vela de ignição emite a faísca)	Perda de gás ou sujeira na vela de ignição	Limpe a vela de ignição como descrito no capítulo de limpeza no manual de instruções
O queimador falha na ignição após premir o botão (a vela de ignição não emite a faísca)	Vela de ignição ou gerador de ignição com problema	Chame a assistência
O gerador de ignição não funciona	Falta de eletricidadeMontagem do conjunto gerador de ignição incorreta ou quebra	Verifi que se a fi cha está inserida. Verifi que se o contador está ligado.Chame a assistência
A vela de ignição emite faísca continuamente	HumidadeMontagem do microinterruptor incorreta ou quebrado	Remova a alimentação elétrica por 24 horas e deixe a parte superior secar; verifi que se todas as buchas foram montadas corretamenteChame a assistência

ASSISTÊNCIA TÉCNICA E PEÇAS SOBRESSALENTES

Antes de sair da fábrica, este aparelho foi testado e regulado por pessoal técnico especializado para garantir os melhores resultados de funcionamento.

Qualquer reparação ou regulação sucessiva que se tornar necessária deverá ser efectuada com o máximo cuidado e atenção, por pessoal qualifi cado.

Por este motivo, aconselhamos sempre contactar o Concessionário onde o aparelho foi comprado ou ao nosso Centro de Assistência mais próximo, especificando a marca, o modelo, o número de série e o tipo de problema do seu aparelho. Estes dados estão contidos na etiqueta situada na parte traseira do aparelho aplicada na caixa de embalagem e no painel frontal inferior interno.

Estas informações permitem que o assistente técnico providencie as peças de reposição adequadas e garanta consequentemente uma assistência rápida e específi ca. Aconselhamos transcrever estes dados de modo que os mesmos estejam sempre à disposição:

MARCA:

MODELO:

SÉRIE:

A directiva Europeia 2012/19/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fl uxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos de forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos. Antes de eliminar o seu aparelho, inutilize-o. Puxe o cabo de alimentação, corte-o e elimine-o.

KULLANIM

4 1 2 5 9 6 7 10

GBC 75-VGogh VBGBC 64-VGc

4 1 3 5 9 8 6 7 10

GBC 95-VGogh VB

1 2 3 4 5 6 7 8 9 10
