INSTRUKCJA OBSŁUGI GBC 64 VB VG TEKA

PL Instrukcja obstugi

Dane techniczne zawarte na tabliczce znamionowej

W przypadku adaptacji płyty do innego rodzaju gazu, należy postępować zgodnie z zaleceniami w instrukcji użytkowania i montażu i wymienić etykietę na dnie na etykietę znajdującą się w worku zapasowym.

Dane techniczne na etykiecie

WAŻNE OSTRZEŻENIA DLA UŻYTKOWNIKA

⚠ W przypadku adaptacji płyty do innego rodzaju gazu, należy postępować zgodnie z zaleceniami w instrukcji użytkowania i montażu i wymienić etykietę na dnie na etykietę znajdująca się w worku zapasowym.

⚠ UWAGA! Płyta została wyposażona w zabezpieczenie przeciwwypływowe, które podnosi bezpieczeństwo użytkowania.

W momencie zgaśnięcia płomienia w palniku, zostaje automatycznie odcięty dopływ gazu do palnika. Ponowne uruchomienie płyty następuje po ponownym zapaleniu palnika.

⚠ Niniejsza płyta kuchenna jest przeznaczona wyłącznie do gotowania / przygotowywania posiłków: jakiekolwiek inne użycie (np. ogrzewanie pomieszczeń) uznaje się za niewłaściwe i niebezpieczne.

⚠ UWAGA! Zachować szczególną ostrożność – ryzyko poparzenia! Dzieciom poniżej 8. roku życia nie pozwolić zbliżać się do urządzenia, o ile nie pozostają pod nadzorem. Urządzenie może być używane przez dzieci powyżej 8. roku życia oraz osoby, których zdolności fi zyczne, zmysłowe lub umysłowe są ograniczone bądź osoby nie posiadające doświadczenia i wiedzy, pod warunkiem że przebywają pod nadzorem oraz otrzymały stosowne instrukcje dotyczące obsługi urządzenia w sposób prawidłowy i bezpieczny, a także rozumieją zagrożenia związane z użytkowaniem. Nie pozwolić dzieciom manipulować przy urządzeniu. Bez nadzoru osoby odpowiedzialnej dzieci nie powinny użytkować ani czyścić urządzenia. ⚠ UWAGA: W przypadku uszkodzenia szkła płyty grzewczej:

- wyłączyć natychmiast wszystkie palniki i elektryczne elementy grzewcze, następnie odłączyć zasilanie elektryczne urządzenia,

- nie dotykać powierzchni urządzenia, - nie używać urządzenia.

⚠ WAŻNE: instalacji należy dokonać zgodnie instrukcją dostarczoną przez producenta. Nieprawidłowa instalacja może stanowić przyczynę szkód na osobach, zwierzętach lub przedmiotach, za które producent nie ponosi odpowiedzialności.

⚠ Jeśli instalacja wymaga wprowadzenia modyfi kacji w domowej instalacji elektrycznej lub w przypadku braku kompatybilności gniazda wtykowego z wtyczką urządzenia, należy zwrócić się do wykwalifi kowanego personelu, który dokona stosownych zmian. Jego zadaniem będzie również sprawdzenie, czy przekrój przewodów gniazda wtykowego jest odpowiednio dobrany do mocy pobieranej przez urządzenie.

⚠ Podczas użytkowania płyty kuchennej gazowej wydzielane jest ciepło oraz wilgoć. Pomieszczenie, w którym zainstalowane zostało urządzenie powinno posiadać odpowiednią (zgodną z wymogami Prawa Budowlanego) wentylację nawiewno – wywiewną np. grawitacyjną (rys. 2). W przypadku zastosowania wentylacji mechanicznej pomieszczenie musi spełniać wszystkie wymagania dla tego typu wentylacji uregulowane przepisami Prawa Budowlanego (rys. 3 i 4).

⚠️ Przy intensywnym i długim wykorzystywaniu urządzenia, powinno się również korzystać z dodatkowych metod wentylacji. Można to osiągnąć przez otwarcie okna lub zwiększenie mocy mechanicznej systemu wyczerpującym jeśli zainstalowany. ⚠️ Nie podejmować prób zmiany charakterystyki technicznej produktu, ponieważ mogą być one niebezpieczne.

⚠ W przypadku decyzji o zaprzestaniu użytkowania niniejszego urządzenia (lub wymianie starego modelu), przed oddaniem go do punktu utylizacji, zaleca się wyłączenie z eksploatacji w sposób określony w aktualnie obowiązujących przepisach w sprawie ochrony zdrowia i środowiska, a także zabezpieczenie części niebezpiecznych, w szczególności dla dzieci, które mogłyby wykorzystać nieużywane urządzenie do zabawy.

⚠️ Nie dotykać urządzenia mokrymi lub wilgotnymi dłońmi lub stopami.

⚠️ Nie używać urządzenia będąc boso.

⚠️ Nigdy nie należy używać aerozoli w pobliżu urządzenia, kiedy jest włączone.

⚠️ Producent nie ponosi odpowiedzialności za ewentualne szkody powstałe w wyniku nieprawidłowego, błędnego i nierozsądnego użycia.

⚠ Podczas pracy kuchenki i bezpośrednio po jej zakończeniu niektóre części kuchenki nagrzewają się do bardzo wysokich temperatur – unikać ich dotykania.

⚠️ Po skorzystaniu z kuchenki należy upewnić się, że pokrętła znajdują się w pozycji zamkniętej, a także zakręcić główny kurek doprowadzający gaz lub kurek butli.

⚠ W przypadku nieprawidłowej pracy kurków gazowych należy skontaktować się z Obsługą Klienta.

⚠ Uwaga: stałe użytkowanie może powodować, zmiany oryginalnego zabarwienia palników wskutek działania wysokiej temperatury.

⚠️ Przechowywać certyfikat gwarancji lub arkusz danych technicznych z instrukcją obsługi podczas użytkowania urządzenia. Zawiera on istotne dane techniczne.

⚠ OSTRZEŻENIA

Wszystkie nasze produkty są zgodne z normami europejskimi ze wszystkimi późniejszymi poprawkami. W związku z tym niniejszy produkt spełnia wymagania obowiązujących dyrektyw Unii Europejskiej dotyczących:

- kompatybilności elektromagnetycznej (EMC);

- bezpieczeństwa elektrycznego (LVD);

-ograniczania stosowania substancji niebezpiecznych (RoHS);

- projektowania ekologicznego (ERP).

⚠ OSTRZEŻENIE:

- przypominamy, iż złączka wlotu gazu urządzenia ma stożkowaty gwint zewnętrzny 1/2" gas, zgodnie z normami EN 10226.

⚠ WAŻNY:

Urządzenie jest zgodne z przepisami podrzędnymi dla dyrektyw europejskich:

- rozporządzenie (UE) 2016/426.

⚠ OSTRZEŻENIE!

Producent nie ponosi odpowiedzialności za jakiekolwiek szkody spowodowane zmianami na produkcie lub jego elementach podczas instalacji. Instalator jest odpowiedzialny za wszelkie uszkodzenia lub awarie powstałe w wyniku nieprawidłowego montażu lub instalacji. W przypadku jakichkolwiek uszkodzeń powstałych w wyniku instalacji produktu, skontaktować się z autoryzowanym instalatorem.

⚠ WAŻNE: w celu zapewnienia prawidłowej instalacji, regulacji kuchenki lub umożliwiażenia pracy innych urządzeń gazowych wymagane jest skorzystanie z usług WYKWALIFIKOWANEGO INSTALATORA: nieprzestrzeganie niniejszej zasady powoduje utratę gwarancji.

1) PALNIKI

Na powierzchni płyty nad każdym pokrętłem znajduje się schemat, na którym przedstawiono, który palnik jest obsługiwany przez dane pokrętło. Po odkręceniu zaworu instalacji gazowej lub butli gazowej, palnik można zapalić w sposób następujący:

- Zapalanie elektryczne automatyczne

Wcisnąć i przekręcić w lewo odpowiednie pokrętło, ustawiając je w pozycji Maksimum *duży płomień, rys. 19) i wcisnąć je do końca.

- Zapalanie palników wyposażonych w zabezpieczenie przeciwwypływowe gazu

Aby zapalić palnik wyposażony w zabezpieczenie przeciwwypływowe gazu, należy przekręcić odpowiednie pokrętło do pozycji Maksimum (duży płomień, rys. 19), a następnie wcisnąć pokrętło. Po zapaleniu się palnika przytrzymać wciśnięte pokrętło przez około 10 sekund).

W razie przypadkowego zgaszenia płomienia należy zamknąć pokrętło sterujące palnikiem i nie próbować ponownie zapalać palnika przez co najmniej 1 min.

OPTYMALNE WYKORZYSTANIE PALNIKÓW

Aby otrzymać jak najlepsze wyniki przy minimalnym zużyciu gazu, prosimy przestrzegać poniższych zaleceń:

- Po uruchomieniu palnika, wyregulować płomień do odpowiedniej wielkości w zależności od potrzeb.

• Używać naczyń kuchennych o płaskim dnie. Płomień nie powinien wychodzić poza średnicę dna naczynia.
• Po doprowadzeniu zawartości naczynia do wrzenia, ustawić pokrętło palnika pozycji Minimum (symbol małego płomienia).
• Używać naczyń kuchennych łącznie z pokrywkami.

Palnik	∅ naczynia w (cm)
Podwójna korona 24 ÷ 26
Szybkogotujący	20 ÷ 22
Średni zredukowany	16 ÷ 18
Średni	16 ÷ 18
Pomocniczy	10 ÷ 14

ZALECENIA:

-zapalanie palników z zabezpieczeniem przeciwwypływowym gazu jest możliwe tylko wtedy, gdy pokrętło ustawione jest w pozycji Maksimum (rys. 19).

-W przypadku braku prądu można zapalić palniki przy pomocy zapałek lub zapalniczki.

-Podczas korzystania z palników nie należy pozostawiać kuchni bez nadzoru i należy zwrócić uwagę, aby w pobliżu urządzenia nie przebywały dzieci. Przede wszystkim należy upewnić się, czy rączki garnków są ustawione w sposób właściwy.

Prosimy zwrócić uwagę na potrawy zawierające olej lub inne tłuszcze – są łatwopalne.

-Kiedy kuchnia jest włączona, nie wolno w jej pobliżu stosować sprayów.

-Garnki nie powinny wystawać poza powierzchnię płyty grzejnej.

UWAGA:

przed przystąpieniem do jakichkolwiek czynności związanych z czyszczeniem należy odłączyć

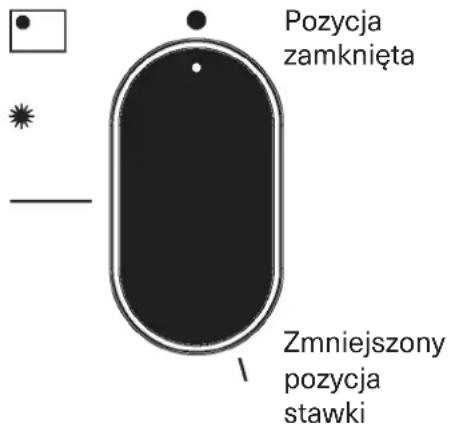

Pełna pozycja

Pozycja zamknięta Zmniejszony pozycja stawki

19

urządzenie od sieci zasilającej oraz zakręcić dopływ gazu.

2) PŁYTA PODPALNIKOWA

Okresowo myć gorącą płytę, emaliowane ruszty, emaliowane pokrywy palników "A", "B" i "C" oraz korony palników "T" (patrz rys. 5 - 6) w letniej wodzie z mydłem. Należy także czyścić zapalacz iskrowy "AC" oraz zabezpieczenie przeciwwywpływowe gazu "TC" (patrz rys. 5). Wyczyść je delikatnie za pomocą pędzelka nylonowego jak pokazano na rysunku (patrz rys. 7) i pozostawić do całkowitego wyschnięcia. Nie myć w zmywarce. Czyścić elementy płyty kuchennej, gdy już ostygły. Unikać trwałego oddziaływania na powierzchnie emaliowane octu, kawy, słonej wody, soku cytrynowego oraz pomidorowego – ryzyko odbarwienia emalii. Nie należy czyścić za pomocą metalowych gąbek ściernych, środków ściernych w proszku lub żrących aerozoli.

UWAGI:

Przed zamontowaniem wyczyszczonych elementów płyty kuchennej:

• Upewnić się, czy otwory korony palnika „T” (rys. 5) są drożne.
• Sprawdzić, czy emaliowane pokrywy palników „A – B - C” (rys. 5 - 6) zostały prawidłowo / stabilnie zamocowane.
• Uchwyt na kubek musi być umieszczony w specjalnych kołkach centrujących (lub na profilu aluminiowym, jeśli występuje). Weryfikacja doskonałej stabilności.
• Sprawdzić, czy zawory otwierają i zamykają się z łatwością. W przeciwnym wypadku należy skontaktować się z autoryzowanym serwisem technicznym.
• Nie zaleca się czyścić płyty kuchennej za pomocą urządzeń parowych lub wodą pod ciśnieniem.

INFORMACJE TECHNICZNE PRZEZNACZONE DLA OSÓB WYKONUJĄCYCH INSTALACJĘ

Instalacja, wszelkie czynności regulacyjne, zmiany oraz czynności konserwacyjne wymienione w tej części powinny być wykonywane wyłącznie przez osoby do tego uprawnione.

Całość urządzenia należy prawidłowo zainstalować, zgodnie z obowiązującymi przepisami i instrukcjami producenta.

Nieprawidłowa instalacja może spowodować obrażenia osób i zwierząt oraz uszkodzenie mienia, za które producent nie ponosi odpowiedzialności.

Podczas eksploatacji płyty jej zabezpieczenia oraz automatyczne przyrządy regulacyjne mogą być poddawane modyfikacjom wyłącznie przez producenta lub autoryzowanego sprzedawcę.

3) MONTAŻ PŁYTY W BLACIE KUCHENNYM

Po rozpakowaniu opakowania zewnętrznego i rozpakowaniu części będących luzem, należy upewnić się czy urządzenie jest kompletne. W przypadku jakichkolwiek wątpliwości nie należy korzystać z urządzenia i zwrócić się do specjalisty.

Części opakowania (karton, woreczki plastikowe, styropian, gwoździe...) nie należy pozostawiać w zasięgu dzieci, ponieważ mogą one spowodować zagrożenie.

Należy wyciąć w blacie kuchennym prostokątny otwór do założenia płyty o wymiarach wskazanych na rys. 8, zachowując konieczny odstęp od obiektów sąsiadujących.

Urządzenie sklasyfikowano w klasie 3., dlatego podlega ono wszystkim normom odnoszącym się do tego typu urządzeń.

Uwaga: nie stawiaj szkła bezpośrednio na jednostce. Dolna część płyty musi opierać się na jednostce.

Przestroga: Nie pozwól, aby szkło (A) leżało bezpośrednio na blacie roboczym. to blaszana „Carter” (B), który ma być w kontakcie z powierzchni roboczej (patrz fi g. 13).

4) MOCOWANIE PŁYTY

Płyta grzewcza ma specjalną uszczelkę, która zapobieg wnikaniu cieczy do szafki. Ściśle przestrzegaj poniższyc instrukcji, aby prawidłowo zastosować tę uszczelkę: Zdejmij wszystkie ruchome części płyty grzewczej. Przytnij uszczelkę na 4 części o odpowiedniej długości, aby umieścić ją na 4 krawędziach szkła. Odwróć płytę grzewczą i prawidłowo umieść uszczelkę "E" (rys. 12) pod krawędzią płyty grzewczej, tak aby zewnętrzna strona uszczelki idealnie pasowała do zewnętrznej krawędzi szkła. Końce pasków muszą pasować do siebie bez nakładania się. Równ o mi er ni e i be zpie c znie p r zym o c u j uszczelkę do szkła, dociskając ją palcami. Umieść haki w odpowiednich pozycjach, używając otworu nr 1 jako odniesienia dla pozycji bocznej (rys. 10) oraz otworu nr 2 dla pozycji tylnej (rys. 11). Zabezpiecz haki "G" za pomocą wkrętów "F" (rys. 10/A dla pozycji bocznej oraz rys. 11/A dla pozycji tylnej). Wstaw płytę grzewczą do otworu w szafce kuchennej, wywierając odpowiednią siłę, aby pokonać opór haków (rys. 10/B dla pozycji bocznej i rys. 11/B dla pozycji tylnej). Aby uniknąć przypadkowego kontaktu z przegrzanym dnem płyty grzewczej podczas pracy, należy umieścić drewniany wkład, zamocowany wkrętami, w odległości co najmniej 70 mm od góry (zobacz rys. 8).

WAŻNE ZALECENIA DOTYCZĄCE INSTALACJI

Informuje się instalatora urządzenia, iż może ono zostać zainstalowane z tylko jedną ścianką boczną (z prawej lub z lewej strony płyty), o wysokości przekraczającej wysokość płyty kuchennej, umieszczoną w odległości minimalnej przedstawion na rysunku 9. Ponadto ściana znajdująca się z tyłu oraz powierzchnie przyległe i otaczające płytę powinny wytrzymywać temperatury o 90 °C. Klej łączący laminat z meblem powinien wytrzymywać temperaturę co najmniej 150 °C, aby pokrycie się nie odkleiło. Instalacja urządzenia powinna przebiegać zgodnie z zaleceniami obowiązujących norm. Omawiana płyta nie jest podłączona do urządzeń odprowadzających produkty spalania. Dlatego też powinna zostać podłączona zgodnie z wyżej wymienionymi normami instalacyjnymi. Należy zwrócić szczególną uwagę na poniższe zalecenia z zakresu wentylacji oraz wietrzenia pomieszczeń.

5) WENTYLACJA POMIESZCZEŃ

Pomieszczenie, w którym urządzenie jest zainstalowane, powinno być systematycznie wentylowane, co zapewni prawidłowe działanie płyty. Niezbędna ilość powietrza zależy od spalania gazu oraz od istniejącej wentylacji pomieszczenia, którego kubatura nie może być niższa niż 20 m³. Powietrze powinno napływać w sposób naturalny poprzez stałe otwory wykonane w ścianach wentylowanego pomieszczenia, wychodzące na zewnątrz, o minimalnym przekroju równym 100 cm² (zobacz rys. 2). Te otwory powinny być wykonane w taki sposób, aby zawsze były drożne. Dozwolona jest również wentylacja pośrednia wykorzystująca przepływ powietrza z pomieszczeń przyległych do wentylowanego, jeżeli bez względune zachowane są zalecenia obowiązujących norm.

6) UMIEJSCOWIENIE I WIETRZENIE

Urządzenia do gotowania na gazie powinny zawsze odprowadzać produkty spalania poprzez odciągi połączone z kominami, kanałami dymowymi lub wychodzące bezpośrednio na zewnątrz (zobacz rys. 3). W przypadku, gdy nie ma możliwości zamontowania okapu odciągającego, na oknie lub na ścianie oddzielającej pomieszczenie od zewnątrz można zainstalować (zachowując bezwzględnie wszelkie zalecenia norm obowiązujących w zakresie wentylacji pomieszczeń) wentylator, który powinien być włączany razem z urządzeniem (zobacz rys. 4).

7) PODŁĄCZENIE DO INSTALACJI GAZOWEJ

Przed podłączeniem płyty należy się upewnić, czy dane na tabliczce znamionowej umieszczonej na dole urządzenia są zgodne z danymi charakteryzującymi sieć dystrybucji gazu. Wydrukowany w niniejszej instrukcji rysunek przedstawiający tabliczkę znamionową oraz sama tabliczka umieszczona na dole urządzenia informują o jego warunkach regulacji: rodzaj gazu oraz ciśnienie robocze.

Jeżeli gaz jest dostarczany z instalacji gazowej, urządzenie należy podłączyć do instalacji doprowadzającej gaz:

- przy pomocy sztywnego, metalowego przewodu rurowego, wykonanego ze stali spełniającej wymogi obowiązujących norm, którego złączki powinny być gwintowane, zgodnie z normą EN 10226. - przy pomocy miedzianego przewodu rurowego, zgodnie z obowiązującym przepisami, którego złączki powinny być uszczelnione mechanicznie, zgodnie z obowiązującymi normami. - przy pomocy elastycznego przewodu rurowego wykonanego ze stali nierdzewnej, wpuszczonego w ścianę przepierzenia, zgodnie z obowiązującymi

normami, o maksymalnej długości 2 m i uszczelkami zgodnymi z obowiązującymi przepisami. Przewód powinien być założony w taki sposób, aby nie stykał się z ruchomymi częściami modułu do zabudowy (na przykład z szufl adami) oraz nie przechodził przez pu miejsca, w których może zostać zgnieciony.

Jeżeli gaz jest dostarczany bezpośrednio z butli, urządzenie, zasilane przez regulator ciśnienia spełniający wymogi obowiązujących norm, powinno być podłączone:

- przy pomocy miedzianego przewodu rurowego, zgodnie z obowiązującym przepisami, którego złączki powinny być uszczelnione mechanicznie, zgodnie z obowiązującymi normami.

- przy pomocy elastycznych przewodów rurowych wykonanych ze stali nierdzewnej, wpuszczonych w ścianę przepierzenia, zgodnie z obowiązującymi normami, o maksymalnej długości 2 m i uszczelkami zgodnymi z obowiązującymi przepisami. Przewód powinien być założony w taki sposób, aby nie stykał się z ruchomymi częściami modułu do zabudowy (na przykład z szufl adami) oraz nie przechodził przez puste miejsca, w których może zostać zgnieciony. Zaleca się założenie na przewód elastyczny specjalnej złączki, dostępnej w sprzedaży, która ułatwia nałożenie gumowego wężyka regulatora ciśnienia założonego na butli.

Po zakończeniu podłączenia należy sprawdzić szczelność przy pomocy roztworu mydła; nie wolno sprawdzać szczelności przy pomocy otwartego płomienia.

OSTRZEŻENIE:

przypominamy, iż złączka wlotu gazu urządzenia ma stożkowaty gwint zewnętrzny 1/2" gas, zgodnie z normami EN 10226.

Ponadto ściany oraz powierzchnie przylegające i znajdujące się w pobliżu płyty powinny wytrzymywać temperatury o 90 °C.

8) PODŁ ACZENIE DO INSTALACJI ELEKTRYCZNEJ

Podłączenie do instalacji elektrycznej należy wykonać zgodnie z obowiązującymi normami i przepisami prawnymi.

Przed podłączeniem urządzenia sprawdź, czy:

-Napięcie musi odpowiadać wartości wskazanej na tabliczce znamionowej, a przekrój przewodu elektrycznego powinien być dobrany pod dane obciążenie, również wskazane na tabliczce.

- Pojemność elektryczna sieci zasilającej i gniazdek prądowych odpowiada maksymalnej mocy znamionowe urządzenia (patrz tabliczka znamionowa umieszczona na spodzie płyty grzewczej).

- Przed podłączeniem należy sprawdzić, czy gniazdo instalacji jest prawidłowo uziemione, zgodnie z obowiązującymi normami i przepisami prawnymi. Producent nie ponosi odpowiedzialności za nieprzestrzeganie powyższych zaleceń.

W przypadku, gdy urządzenie jest podłączone do instalacji zasilania elektrycznego przy pomocy gniazda wtykowego:

-jeżeli kabel zasilający nie posiada znormalizowanej wtyczki przystosowanej do napięcia wskazanego na tabliczce znamionowej, należy ją na niego założyć.

-Połączyć kabelki zachowując niżej przedstawione zależności:

litera L (faza) = kabelek koloru brązowego; litera N (neutralny) = kabelek koloru niebieskiego; symbol uziemienia 12 = kabelek koloru żółto- ezielonego.

-Kabel zasilający powinien być ustawiony w taki sposób, aby w żadnym jego miejscu temperatura nie mogła wzrosnąć do 90 °C.

-Do podłączenia nie stosować reduktorów, przejściówek ani boczników, ponieważ mogłyby spowodować nieprawidłowe połączenia, a co za tym idzie, niebezpieczne nagrzanie.

-Po zamontowaniu urządzenia gniazdko powinno być dostępne.

W przypadku, gdy urządzenie jest podłączone bezpośrednio do sieci elektrycznej:

-miedzy urządzeniem a siecią założyć wyłącznik wielobiegunowy, zwymiarowany dla tego urządzenia, o minimalnym otwarciu styków na 3 mm.

-Należy pamiętać, iż wyłącznik nie może odłączać kabla uziemienia.

-Połączenie elektryczne może być ewentualnie chronione wysokoczułym wyłącznikiem różnicowopрядowym.

Szczególnie zaleca się podłączenie odpowiedniego kabelka uziemienia, o kolorze żółto-zielonym, do prawidłowo pracującej instalacji uziemienia.

Przed dokonaniem jakichkolwiek czynności w obrębie części elektrycznej, urządzenie należy bezwzględnie odłączyć od źródła zasilania elektrycznego.

Przed dokonaniem jakichkolwiek czynnościw obrębie części elektrycznej, urządzenie należy bez względunie odłączyć od źródła zasilania elektrycznego.

Wszystkie uszczelki muszą zostać wymienione przez technika po zakończeniu jakichkolwiek regulacji lub przepisów.

Nasze palniki nie wymagają regulacji powietrza pierwotnego.

9) ZAWORY

Regulacja „Minimum“.

-Zapalić palnik i ustawić pokrętło w pozycji „Minimum” (mały płomień, rys. 19).

-Zdemontować pokrętło „M” (rys. 14 oraz 15), które mocowane jest poprzez wsunięcie go na bolec kurka. Śruba regulacyjna natężenia przepływu może znajdować się z boku kurka (rys. 14) lub też wewnątrz bolca. W każdym przypadku dostęp do systemu regulacji uzyskuje się poprzez wprowadzenie niewielkiego śrubokrętu „D” obok kurka (rys. 14) lub w otwór „C”, znajdujący się wewnątrz bolca kurka (rys. 15).

-Srubę regulacyjną przekręcić w prawo lub w lewo, by ustawić żądaną wielkość płomienia do pozycji "Minimum".

Zaleca się, aby nie redukować nadmiernie płomienia. Płomień w położeniu niskiego natężenia przepływu powinien palić się w sposób ciągły i stabilny. Ponownie zamontować wszystkie komponenty w prawidłowym położeniu.

Wyżej opisana regulacja dotyczy wyłącznie gazów ziemnych E (G20). W przypadku gazu G30 lub G31 śrubę regulacyjną należy całkowicie zakręcić (w kierunku zgodnym z ruchem wskazówek zegara).

SMAROWANIE ZAWORÓW

Jeśli zawory zablokowały lub trudno je otwierać, nie starać się otwierać ich na siłę - należy skontaktować się z autoryzowanym serwisem technicznym.

10) WYMIANA DYSZ

Palniki zostały przystosowane do różnych rodzajów gazu, należy tylko wymienić dysze na odpowiednie do danego rodzaju gazu. Fabrycznie palniki są przystosowane do gazu ziemnego E (G20). Wymiany powinien dokonać autoryzowany serwis. Aby dokonać wymiany dysz, należy zdjąć palnik (patrz punkt 9 instrukcji), (patrz: rys. 16 i 17), a następnie wymienić dyszę na nową, odpowiednią do danego typu gazu. Aby uzyskać dostęp do dyszy w ultraszybkich palnikach z DCC AFB, zdjąć osłonę dyszy "A" (rys. 17). Po dokonaniu zmiany dysz, technik powinien wyregulować palniki, oraz nałożyć ponownie ewentualne plomby. Na urządzeniu należy ponadto zamienić etykiety samoprzylepne, naklejając odpowiednią do podłączonego rodzaju gazu, do którego urządzenie zostało wyregulowane. Torebka z dyszami i etykietami zastępczymi powinna znajdować się przy urządzeniu, w innym przypadku, należy się zgłosić do autoryzowanego serwisu.

Dla wygody instalatora w dalszej części instrukcji przedstawiamy tabelę ze średnicami dysz oraz mocami dla różnych typów gazu.

TABELA

PALNIKI		GAZ	CIŚNIENIEmbar	NORMAL RATE		WARTOŚCI KALORYCZNE1/100 mm	WYDAJNOŚĆ CIEPŁA (W)
Lp. N	AZWA g/h l/h						Min. Max.		E.E Gas Burner*
1	PODWÓJNAKORONA(3.5 KW)	G 30 - BUTANG 31 - PROPANG 20 - ZIEMNY	373720	254250	333	88 X88X145 H3	180018001800	350035003500	61,2 %
2 SZYBKOGOTUJĄCY		G 30 - BUTANG 31 - PROPANG 20 - ZIEMNY	373720	182179	238	7878115 H2	900900900	250025002500	60,1 %
3	ŚREDNIZREDUKOWANY	G 30 - BUTANG 31 - PROPANG 20 - ZIEMNY	373720	102100	133	606088 Z	550550550	140014001400	63,8 %
4 ŚREDNI		G 30 - BUTANG 31 - PROPANG 20 - ZIEMNY	373720	127125	167	656597 Z	550550550	175017501750	62,5 %
5 POMOCNICZY		G 30 - BUTANG 31 - PROPANG 20 - ZIEMNY	373720	7371	95	505072 X	450450450	100010001000	N.A.

*Zgodnie z rozporządzeniem UE nr 66/2014 wprowadzającym dyrektywę 2009/125/WE, wydajność cieplna (EEgas burner) została obliczona zgodnie z normą EN 30-2-1 (ostatni przegląd G20).

RODZAJE I PRZEKROJE PRZEWODÓW ZASILAJĄCYCH

RODZAJ PŁYTY RODZAJ PRZEWODU ZASILANIE JEDNOFAZOWE
Płyta gazowa H05 RR - F	Sezione 3 x 0.75 mm2

UWAGA: konserwacja musi być przeprowadzona wyłącznie przez upoważnione osoby.

UWAGA!!!

w przypadku wymiany przewodu zasilającego instalator musi pamiętać o pozostawieniu przewodu uziemiającego dłuższego od przewodów fazowych (B), (rys. 14) oraz o postępowaniu ściśle według zaleceń zawartych w punkcie 8.

W przypadku uszkodzenia lub przecięcia kabla należy odsunąć się od przewodu i nie dotykać go. Pona- dto urządzenie musi zostać odłączone od zasilania i nie wolno go włączać. Należy skontaktować się z najbliższym autoryzowanym serwisem technicznym w celu rozwiązania problemu.

TABELA USUWANIA USTEREK

Problemy Przyczyny	Rozwiązania
Pierścień gazowy pali się nierównomiernie	Korona palnika może być zatkana resztkami żywnościZłe wyregulowanie gazu	Przeczyścić koronę palnika odpowiednim środkiem czyszczącymWezwać fachową pomoc
Nagłe zmiany w płomieniu palnika	Nieprawidłowy montaż elementów palnika	Zamontować prawidłowo elementy palnika
Zbyt długi zapalanie palników	Nieprawidłowy montaż elementów palnika	Zamontować prawidłowo elementy palnika
Płomień gaśnie po zapaleniu	Pokrętło gazu za wcześniej zwolnione. Pokrętło nie jest prawidłowo wciskaneNieprawidłowe wymiary patelni Problemy z termoparą	Dłużej przytrzymać wciśnięte pokrętło. Przed zwolnieniem pokrętła należy je jeszcze raz mocno wcisnąćSprawdź instrukcję obsługi i użyj właściwej patelniPrzesunąć termoparę Wezwać fachową pomoc
Podpórka patelni zmieniła kolor	Normalna sytuacja spowodowana wysoką temperaturą	Przeczyścić podpórkę patelni odpowiednim środkiem czyszczącym
Palnik nie zapała się po wciśnięciu pokrętła (świeca zapłonowa podaje iskrę)	Brak gazu lub zabrudzona świeca zapłonowa	Wyczyścić świece zapłonową w sposób opisany w Instrukcji obsługi w rozdziale odnoszącym się do czyszczenia
Palnik nie zapała się po wciśnięciu pokrętła (świeca zapłonowa nie podaje iskry)	Problemy z iskrownikiem lub generatorem iskrownika	Wezwać fachową pomoc
Generator iskrownika nie działa	Brak prąduNieprawidłowy montaż generatora iskrownika lub uszkodzenie	Sprawdzić, czy wtyczka jest włóżona. Sprawdzić, czy licznik jest włączony.Wezwać fachową pomoc
Iskrownik emituje ciągle iskrę	WilgotnośćNieprawidłowy montaż mikrowyłącznika lub uszkodzenie	Odłączyć zasilanie na 24 godziny, aby płyta wyschła; sprawdzić, czy wszystkie tuleje są prawidłowo zamontowaneWezwać fachową pomoc

SERVIS A NÁHRADNÉ DIELY

Urządzenie to, zanim opuściło fabrykę, przeszło szereg testów kontrolnych przeprowadzonych przez wykwalifi kowanych specjalistów tak, aby zagwarantować jego jak najlepsze działanie.

Oryginalne części zamienne znajdą Państwo w naszych autoryzowanych Punktach Serwisowych.

Wszelkie konieczne naprawy czy regulacje powinny być wykonywane przez wykwalifi kowanych specjalistów.

Z tego powodu zalecamy, aby zwracali się Państwo do najbliższego autoryzowanego Punktu Serwisowego, podając markę, model, numer fabryczny i rodzaj usterki. Dane dotyczące urządzenia są wytłoczone na tabliczce znamionowej, znajdującej się w tylnej części urządzenia.

Informacje te pozwolą pracownikowi serwisu zaopatrzyć się w odpowiednie części zamienne i w konsekwencji zapewnią dokonanie szybkiej i skutecznej naprawy. Radzimy, aby zawsze mieli Państwo pod ręką następujące dane

MARKA:

MODEL:

NR FABRYCZNY: ....
