INSTRUKCJA OBSŁUGI AFC 87628 TEKA

Należy zagwarantować otwór przepływu zwrotnego o wielkości co najmniej 500 cm².

TRYB FILTRACYJNY - Wylot bezpośredni do cokołu

TRYB FILTRACYJNY - Wylot bezpośredni

Zasady bezpieczeństwa moduł indukcyjny:

⚠ Forsiktig. W przypadku rozbicia lub pęknięcia powierzchni płyty należy ją natychmiastowo odłączyć od źródła zasilania w celu wyeliminowania możliwości porażenia prądem elektrycznym.

⚠ Urządzenie to nie jest zaprojektowane do działania za pośrednictwem zewnętrznego programatora (niestanowiącego integralnej części urządzenia) lub zdalnego systemu sterowniczego.

⚠️ Nie należy używać odkurzacza parowego do czyszczenia urządzenia.

⚠️ Ostrzeżenie. Urządzenie i jego zewnętrzne części mogą nagrzewać się podczas działania. Należy unikać dotykania elementów grzewczych. Dzieci poniżej 8 lat nie powinny przebywać w pobliżu płyty,

chyba że znajdują się pod nadzorem.

⚠ Urządzenie może być używane przez dzieci w wieku lat ośmiu lub stars- ze, osoby o ograniczonych zdolnościach fi zycznych, psychicznych czy innych, niedysponujące doświadczenie w obsłudze urządzenia lub go nieznające JEDYNIE pod nadzorem lub po zapoznaniu ich z urządzeniem i upewnieniu się, że rozumieją ryzyko, jakie pociąga za sobą jego obsługa. Czyszczenie i konserwacja ze strony użytkowniką nie powinny być wykonywane przez dzieci bez nadzoru dorosłych.

⚠️ Dzieci nie mogą bawić się urządzeniem.

⚠ Ostrzeżenie. Pozostawienie płyty podczas gotowania przy uzyciu tłuszczu lub oleju jest niebezpieczne, gdyż może dojść do powstania ognią. NIGDY nie należy próbować gasic płomienia

woda! Jeśli dojdzie do powstania płomienia, należy odłączyć urządzenie i zdusić go przy użyciu pokrywki, talerza lub koca.

⚠️ Nie pozostawiać żadnych przedmiotów w obrębie obszarów grzewczych płyty. Unikać potencjalnego ryzyka pożaru.

⚠Generator indukcyjny spełnia obowiązujące normy europejskie. Niemniej jednak zaleca się, by osoby z urządzeniami wspomagającymi pracę sercą typu stymulator skonsultowały się z lekarzem, a w przypadku wątpliwości, nie używały obszarów indukcyjnych.

⚠️Na powierzchni płyty nie powinno umieszczac się metalowych przedmiotów takich jak noże, widelce, łyżki i pokrywki, ponieważ mogą się one nagrzać.

⚠️Po zakończeniu używania odłącz

zawsze płytę grzewczą, nie wystarczy jedynie odsunąć naczynia. W przeciwnym razie mogłoby dojść do niepożądanego włączenia płyty, gdy zostanie na niej ustawione przypadkowo inne naczynie podczas okresu wykrywania naczynia. Unikaj możliwych wypadków!

⚠️Aby uzyskać prawidłowe czyszczenie, zapoznaj się z instrukcją czyszczenia.

⚠UWAGA! Proces gotowania musi być nadzorowany. Proces gotowania krótkotrwała musi być stale nadzorowane.

Ogólne bęzpieczeństwo moduł zasysającego

⚠️Ostrzeżenia Jężeli okap jest uzywany równocześnie z urządzeniami spalającymi gaz lub inne paliwa, w pomieszczeniu musi być zapewniona odpowiednia wentylacja (ostrzeżenie to nie dotyczy produktów instalowanych w wersjach fi ltracyjnych).

⚠️ Należy przestrzegać wszystkich lokalnych przepisów na temat odprowadzania powietrza.

⚠️ Jeśli produkt jest używany w trybie recyrkulacji, należy sprawdzić, czy przewód odprowadzający jest w dobrym stanie, jeżeli przez dłuższy okres czasu nie był używany.

⚠ Zabrania się fl ambirowania żywności z produktem.

⚠️ Podczas działania płyty kuchennej nigdy nie pozostawłać

garnka bez nadzoru: znajdujący się w nim olej może się przegrzać i zapalić.

⚠ W przypadku stosowania oleju ryzyko pożaru jest większe.

⚠️ Ważne jest, aby właściwie konserwować i czyscić fi ltry przeciwtłuszczowe.

⚠️ Często czyścić okap i inne powierzchnie aby uniknąć zagrożenia pożarowego.

⚠ OSTRZEŻENIE! Podczas działania płyty kuchennej dostępne części okapu mogą się nagrzewac.

⚠ Zabrania się podłączania spustu do przewodów lub kanąłów wyciągowych lub węży służących do wentylacji pomieszczeń.

⚠️ Odprowadzane powietrze nie może być kierowane do kanału obiegu gorącego powietrza.

⚠️ Powietrze nie może być odprowadzane do komina służącego do odprowadzania spalin z urządzeń

PL

spalających gaz lub innę paliwa (ostrzeżenie to nie dotyczy produktów instalowanych w wersji fi ltracyjnej).

⚠️ Jeśli w tym samym czasie są stosowane okap i inne urządzenia, które nie są zasilane elektrycznie, należy zapewnić odpowiednią wentylację pomieszczenia.

⚠ Maksymalne podcisnienie w pomieszczeniu nie może przekraczać 4PA (4x10-5 barów).

⚠ W pomieszczeniu, w którym ma być zainstalowany produkt, musi znajdować się wlot powietrza o natężeniu przepływu większym niż natężenie przepływu wyciągu okapu (to ostrzeżenie nie dotyczy produktów instalowanych w wersji fi ltracyjnej).

⚠ Omawiane urządzenie nie jest przeznaczone do użytku z płytami gazowymi.

OSTRZEŻENIE! Producent nie ponosi odpowiedzialności za jakiekolwiek szkoły spowodowane zmianami na produkcie lub jego elementach podcz instalacji. Instalat jest odpowiedzialny za wszelkie uszkodzenia lub awarie powstałe w wyniku nieprawidłowego montażu lub instalacji. W przypadku jakichkolwiek uszkodzeń powstałych w wyniku instalac produktu, skontaktować się z autoryzowanym instalatorem.

Przyłączenie do instalacji elektrycznej

Przed podłączeniem płyty grzewczej do sieci elektrycznej należy sprawdzić czy napięcie (woltaż) i jego częstotliwość odpowiadają tym wska- zanym na tabliczce informacyjnej płyty, znajdującej się w jej dolnej części oraz informacjom zawartym w Karcie gwarancyjnej lub, jeśli dotyczy, na kar- cie danych technicznych, która powinna zostać przechowywana wraz z niniejszymi instrukcjami przez okres użytkowania urządzenia.

Przyłączenie do instalacji elektrycznej powinno zostać wykonan e za pośrednictwem wielobiegunowego wyłącznika lub gniazda, o ile jest ono łatwodostępne, odpowiednich dla przewidzianego napięcia i o odległości pomiędzy stykami roboczymi minimum 3 mm, co zagwarantuje bezpieczne odłączenie w przypadku awarii lub czyszczenia płyty.

Należy uważać, by kabel wejściowy nie dotykał ani obudowy płyty, ani obudowy piekarnika, jeśli ten jest zainstalowany w tym samym meblu.

Uwaga!

P rzyłą cz eni e do sieci elektrycznej powinno zawierać poprawnie wykonane uziemienie, zgodnie zobowiązującymi przepisami, w przeciwnym wypadku płyta może nie działać poprawnie.

⚠️ Wyjątkowe w y s o k i e przepięcia mogą spowodować awarię systemu sterowania (jak w przypadku jakiegokolwiek innego urządzenia elektronicznego).

jì! Nie zaleca się używania kuchni indukcyjnej w czasie działania funkcji czyszczenia pirolitycznego w przypadku piekarników pirolitycznych ze względu na wysoką temperaturę, jaką osiąga to urządzenie.

Jakakolwiek manipulacja czy reparacja urządzenia, włączając wymianę elastycznego kabla zasilającego, powinna zostać dokonana przez autoryzowany serwis techniczny TEKA.

Przed odłączeniem kuchni od sieci elektrycznej zaleca się wyłączyć wyłącznik i odczekać około 23 sekund przed wyciągnięciem wtyczki. Ten czas jest konieczny dla całkowitego rozładowania obwodu elektronicznego i uniknięcia możliwości porażenia prądem elektrycznym poprzez dotknięcie bolców wtyczki

Należy zachować Certyfikat gwarancyjny lub, jeśli dotyczy, kartę danych technicznych, wraz z Instrukcją obsługi przez okres użytkowania urządzenia. Zawarte są w nim jego ważne dane techniczne.

Informacje dotyczące indukcji

Korzyści

Dzięki indukcyjnej płycie grzewczej ciepło przenika bezpośrednio do garnka.

PL

Ma to wiele korzyści:

• Oszczędność czasu.
• Oszczędność energii.
• Łatwe czyszczenie, ponieważ żywność, która spadnie na szklaną płytę, nie pali się łatwo.
• Usprawnione sterowanie energią. Energia przenika do garnka od razu po naciśnięciu elementów sterowania mocą. Dodatkowo, gdy tylko garnek zostanie zdjęty ze strefy gotowania zasilanie się wyłącza. Nie jest koniecz wcześniejsze wyłączenie zasilania.

garnek nie jest wykrywany, należy użyć materiału ferromagnetycznego (patrz kolejnej najmniejszej strefy. rys. 5). W takim przypadku wykrywanie W przypadku korzystania ze strefy garnka może być trudne, a nawet elastycznej jako pojedynczej strefy niemożliwe. Dodatkowo zasilanie może gotowania, można użyć większych być niższe i w związku z tym garnek nie garnków odpowiednich do tego rodzajunagrzeje się prawidłowo.

strefy (patrz rys. 3)

Rys. 3

Do stosowania na indukcyjnej płycie Niektóre garnki bez całkowicie grzewczej odpowiednie są tylko garnkif er r rom a g n et y c z nej p o d s t a v ferromagnetyczne. sprzedawane są jako odpowiednie do

Istnieje kilka rodzajów:

- garnki żeliwne, ze stali emaliowanej i ze stali nierdzewnej szczególnie do użytku z indukcyjnymi płytami grzewczymi.

Nie za le c a m y u ży w ania płyt oznaczać, że nieferromagnetyczna rozpraszających lub materiałów takich część podstawy garnka nie osiągnie jak stal szlachetna, aluminium, szkło, właściwej temperatury gotowania. miedź lub glina.

Wpływ podstawy garnków

Rodzaj podstawy garnka może wpływać na równomierność i rezultaty gotowania. W garnkach z podstawą typu „sandwich” ze stali nierdzewnej stosowany jest materiał, który pomaga w równomiernym rozprowadzaniu i przenikaniu ciepła, co skutkuje oszczędnością czasu i energii.

Podstawa garnka musi być zupełnie płaska, dzięki czemu zapewnione jest równomierne zasilanie (patrz rys. 6).

Rys. 4

Rys. 6

Każda strefa gotowania ma minimalny czas wykrywania garnka. Zależy on od materiału i średnicy ferromagnetycznej podstawy garnka. Dlatego ważne jest, aby korzystać ze strefy gotowania najlepiej dopasowanej do średnicy podstawy używanego garnka.

Jeżeli na wybranej strefi e gotowania Inne garnki, z aluminiowymi wkładkami w podstawie mają mniejszy obszar

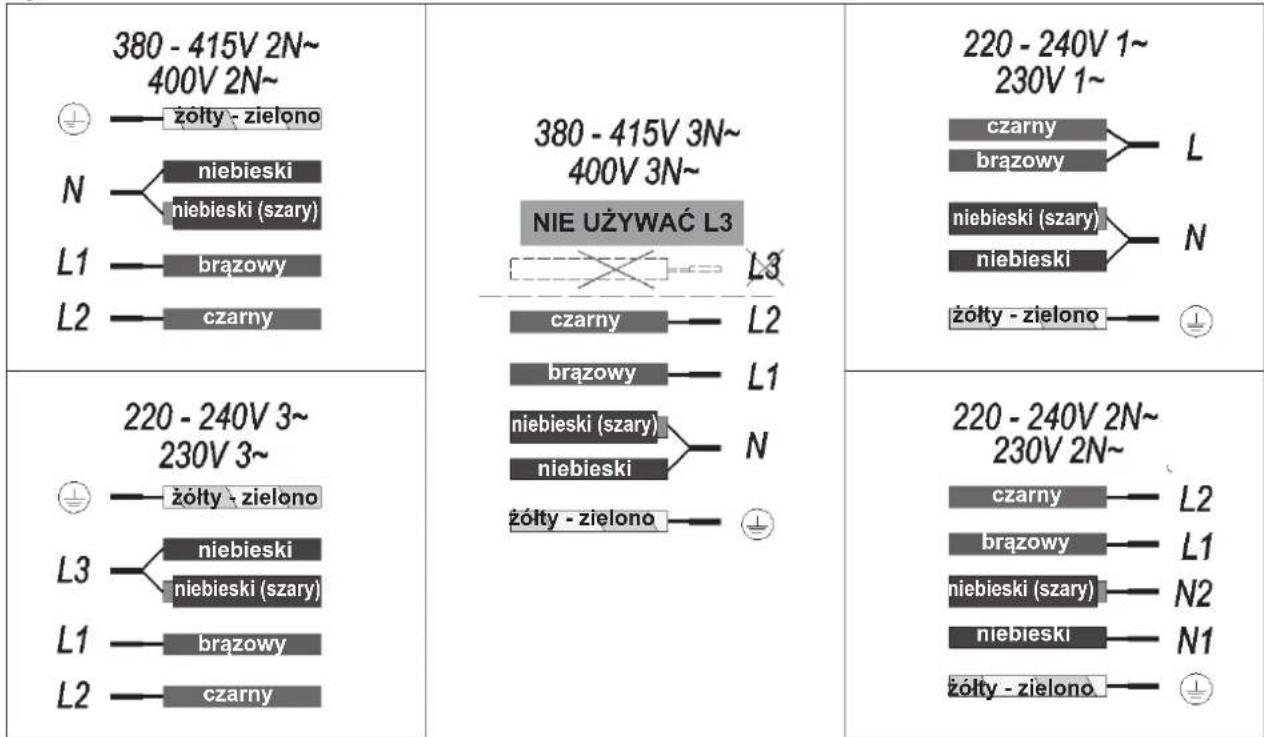

Rys. 2

    S["380 - 415V 3N~ 400V 3N~"] --> T["żółty - zielono"]
    U["czarny"] --> V["L2"]
    W["brazowy"] --> X["L1"]
    Y["niebieski (szary)"] --> Z["N"]
    AA["niebieski"] --> AB["N"]
    AC["żółty - zielono"] --> AD["⊥"]

    AE["220 - 240V 1~ 230V 1~"] --> AF["czarny"] --> AG["L2"]
    AH["brazowy"] --> AI["L1"]
    AJ["niebieski (szary)"] --> AK["N2"]
    AL["niebieski"] --> AM["N1"]
    AN["żółty - zielono"] --> AO["⊥"]

PL

Nigdy nie podgrzewać pustych garnków ani nie korzystać z garnków o cienkiej podstawie, ponieważ mogą się szybko nagrzać bez pozostawienia czasu na uruchomienie funkcji automatycznego wyłączenia kuchenki.

WAŻNE ZALECENIA:

Stosować naczynia o takiej samej średnicy dna jak średnica strefy gotowania.

W strefach gotowania położonych najbliżej panelu sterowania należy zawsze trzymać w obrębie oznaczeń gotowania wskazanych na powierzchni szklanej i używać naczyń o tej samej lub mniejszej średnicy. Pomoże to uniknąć przegrzania w strefi e kontrolnej.

Do intensywnego użytkowania urządzenia należy używać tylnych stref gotowania. W ten sposób uniknie się przegrzania panelu sterowania.

Nie dopuścić, aby naczynia znalazły się w strefi e panelu sterowania, zwłaszcza podczas gotowania.

Czyszczenie i konserwacja

Instrukcja obsługi sterowania dotykowego

ELEMENTY OBSŁUGI (rys.1)

1 Ogólny czujnik wt./wyt.

2 Suwak do sterowania mocą.

3 Wskaźnik zasilania i/lub ciepła resztkowego*.

4 Przecinek dziesiętny wskaźnika zasilania i/lub ciepła resztkowego.

5 Bezpośredni dostęp do funkcji „Moc”.

6 Czujnik włączenia funkcji „Blokowanie”.

7 Kontrolny wskaźnik świetlny włączenia funkcji „Blokowanie”*.

8 Czujnik włączenia funkcji „Zatrzymywanie i uruchamianie”.

9 Kontrolny wskaźnik świetlny włączenia funkcji „Zatrzymywanie i uruchamianie”*.

10 Czujnik „Minus” timera.

11 Czujnik „Plus” timera.

12 Wskaźnik timera.

13 Przecinek dziesiętny timera*.

14 Czujnik włączenia funkcji „Elastyczna strefa”.

15 Czujnik włączenia funkcji „Szef kuchni”.

16 Kontrolny wskaźnik świetlny włączenia funkcji „Utrzymywanie w cieple”.

17 Kontrolny wskaźnik świetlny włączenia funkcji „Topienie”.

18 Kontrolny wskaźnik świetlny włączenia funkcji „Duszenie”.

19 Kontrolny wskaźnik świetlny włączenia funkcji „Grillowanie”.

20 Kontrolny wskaźnik świetlny włączenia funkcji „Smażenie w naczyniach”.

21 Kontrolny wskaźnik świetlny włączenia funkcji „Smażenie w głębokim tłuszczu”.

22 Kontrolny wskaźnik świetlny włączenia funkcji „Confi t”.

23 Kontrolny wskaźnik świetlny włączenia funkcji „Poaching”.

*Widoczne tylko podczas pracy.

Czynności wykonywane są za pomocą przycisków dotykowych. Nie ma potrzeby naciskania na dany klawisz dotykowy, wystarczy dotknąć go opuszkiem palca, aby uaktywnić żądaną funkcję

Każda czynność jest weryfi kowana za pomocą sygnału dźwiękowego.

Reguluj poziom mocy (0 - 9) za pomocą suwaka (2), przesuwając nad nim palcem. Przesuwając w prawo zwiększasz wartość, natomiast przesuwając w lewo zmniejszasz ją.

Możliwa jest również bezpośrednia zmiana poziomu mocy poprzez umieszczenie palca bezpośrednio na wybranym punkcie suwaka (2)

W celu wybrania płyty w tych elach, dotknij bezpośrednio luka (2).

WŁĄCZANIE URZĄDZENIA

1 Dotknij klawisz dotykowy (1) na co najmniej jedną sekundę. Sterowanie dotykowe włączy się, rozlegnie się sygnał dźwiękowy, a wskaźniki (3) zaświecą się wyświetlając „-”. Gdy tvórakolwiek ze stref grzejnych będzie gorąca, na odnośnym wskaźniku będą migały Hi „-”.

Jeśli nie wykonasz żadnych czynności w przeciągu najbliższych 10 sekund, sterowanie dotykowe wyłączy się automatycznie.

Gdy sterowanie dotykowe jest aktywne, można je wyłączyć w dowolnym momencie przez dotknięcie klawisza dotykowego ①(1), nawet jeśli został on zablokowany (funkcja blokady włączona). Przycisk dotykowy ①(1) ma zawsze pierwszeństwo w wyłączaniu sterowania dotykowego.

WŁĄCZANIE PŁYT

Po uaktywnieniu sterowania dotykowego czujnikiem①(1), każda płyta może być włączona w następujący sposób:

1 Przesuń palec po jednym z „suwaków” (2) lub dotknij w dowolnym jego miejscu. Strefa ta zostanie wybrana i równocześnie poziom mocy zostanie ustawiony pomiędzy 0 a 9. Wartość mocy zostanie pokazana na odnośnym wskaźniku mocy, a jego punkt dziesiętny (4) zaświeci się na 10 sekund.

2 Użyj suwaka (2), aby wybrać nowy poziom gotowania pomiędzy 0 a 9.

O ile płyta jest wybrana - innymi słowy, gdy świeci się punkt dziesiętny (4) -

można zmienić poziom jej mocy.

Funkcja blokady

WYŁĄCZANIE PŁYTY

Użyj suwaka (2) do zmniejszenia mocyPr z y po m o cy f u n kcji bl o k ady do poziomu 0. Płyta wyłączy się. można blokować inne czujniki, można blokować inne czujniki, za wyjątkiem czujnika włączania/

Kiedy płyta grzejna jest wyłączona, na wyłączania (1), w celu uniknięcia jej wskaźniku mocy (3) pojawi się H, jełiepożądanych sytuacji. Funkcja ta szklana powierzchnia odnośnej płyty jest przydatna jako zabezpieczenie jest gorąca i istnieje ryzyko poparzeniaprzed dziećmi. Gdy temperatura spadnie, wskaźnik

(3) wyłączy się (jeśli kuchenka jest Aby aktywować tę funkcję, dotknij wyłączona), lub też zaświeci się „-”, gdy kławisz dotykowy ⑨ (6) na co kuchenka jest nadal włączona. najmniej jedna sekunde. Gdy to

WYŁĄCZANIE WSZYSTKICH PŁYT

Wszystkie płyty mogą być jednocześnie wyłączone przy użyciu czujnika ogólnego włączania/wyłączania (1). Wszystkie wskaźniki płyt (3) zgasną. Jeśli wyłączona strefa grzewcza jest gorąca, jej wskaźnik pokaże H.

Aby aktywować tę funkcję, dotknij klawisz dotykowy (6) na co najmniej jedną sekundę. Gdy to zrobi sz, I ampka kontrol na (7) zaświeci się, wskazując na to, że panel sterowania jest zablokowany. Aby wyłączyć tę funkcję, wystarczy ponownie dotknąć czujnik (6).

Wykrywanie naczyń

Indukcyjne pola grzejne posiadają wbudowany detektor naczyń. W ten sposób, płyta przestanie działać, jeśli nie ma na niej garnka lub gdy jest on nieodpowiedni.

Jeżeli do wyłączenia urządzenia zostanie użyty czujnik włączania/wyłączania ① (1) gdy funkcja blokady jest aktywna, nie będzie to możliwe, dopóki kuchenka nie zostanie odblokowana.

Wyłączanie sygnału dźwiękowego

Wskaźnik zasilania (3) pokaże symbol u oznaczający „brak garnka”, gdy na włączonej strefi e nie ma naczynia lub gdy jest ono nieodpowiednie. Jeśli garnek zostanie zdjęty ze strefy, gdy jest ona włączona, zasilanie płyty zostanie automatycznie odcięta, i wyświetli się symbol „braku garnka”. Gdy garnek zostanie z powrotem umieszczony na strefie gotowania, zasilanie zostanie przywrócone na tym samym, poprzednio wybranym poziomie mocy.

Gdy kuchenka jest włączona, jeśli ktoś naciśnie jednocześnie klawisz dotykowy + (11) i przycisk dotykowy blokady 🔒 (6) na trzy sekundy, sygnał dźwiękowy, który towarzyszy każdej czynności zostanie wyłączony. Wskaźnik czasu (12) pokaże „F”.

Czas wykrywania naczyń wynosi 3 minuty. Jeśli garnek nie zostanie umieszczony na płycie w tym czasie, lub gdy będzie on nieodpowiedni, streł grzejna wyłączy się.

Takie wyłączanie nie ma zastosowania do wszystkich funkcji, jak na przykład sygnał dźwiękowy włączania/wyłączania, zakończenie pracy programatora czasowego lub blokowania/odblokowywania kła w iszy do t y kowych z a wsze pozostanie aktywny.

Po zakończeniu, wyłącz pole grzejne za pomocą sterowania dotykowego. W przeciwnym wypadku, może zaistnieć niepożądana sytuacja, jeśli jaki garnek zostanie przypadkowo umieszczony na strefi e gotowania w przeciągu trzech minut. Unikaj ewentualnych wypadków!

Aby ponownie włączyć wszystkie fźwięki, które towarzyszą każdej czynności, ponownie naciśnij jednocześnie klawisz dotykowy e+ (11) i klawisz blokady 📞(6) na .trzy sekundy. Wskaźnik czasu (12) pokaże „On”.

Funkcja Stop&Go

gotowania. Jeśli funkcja ta zostanie włączona, programator czasowy również zostanie wstrzymany.

Włączanie funkcji Stop.

Dotknij czujnika Stop ⑪ (8) na jedną sekundę. Lampka kontrolna (9) zapali się i wskaźniki mocy pokażą symbol 11, wskazując na to, że gotowanie zostało wstrzymane.

Wyłączanie funkcji Stop.

Dotknij ponownie czujnika Stop&Go ⑪ (8). Lampka kontrolna (9) wyłączy się i gotowanie zostanie wznowione - z tymi samymi ustawieniami mocy i programatora czasowego, które zostały ustawione przed przerwą.

Funkcja mocy

Funkcja ta dostarcza „dodatkową” moc płycie, powyżej wartości nominalnej. Wspomniana moc zależy od wielkości płyty, z możliwością osiągnięcia maksymalnej wartości dopuszczalnej generatora.

1 Przesuń palec nad odpowiednim suwakie m (2), aż wskaźni k zasilania (3) pokaże „9” i przytrzymaj palec przez jedną sekundę lub dotknij bezpośrednio „P” i przytrzymaj palcem przez jedną sekundę.
2 Wskaźnik poziomu mocy (3) pokaże symbol P, a płyta rozpoczęnie dostarczanie dodatkowej mocy.

Funkcja mocy ma maksymalny czas trwania określony w tabeli 1. Po tym czasie, poziom mocy zostanie automatycznie zmniejszony do 9. Rozlegnie się sygnał dźwiękowy.

Po włączeniu funkcji mocy w jednej płycie grzejnej, możliwe jest, że będzie to mieć wpływ na wydajność niektórych innej płyty, zmniejszając jej moc do niższego poziomu, w którym to przypadku będzie to wyświetlone na jej wskaźniku (3).

Wyłączenie funkcji mocy, zanim minie jej określony czas pracy, może odbyć się albo poprzez dotknięcie

Funkcjata przerywa processuwaka" modyfikując poziom mocy

PL

lub powtarzając krok 3.

Funkcja programatora czasowego (odliczanie)

Funkcja ta ułatwia gotowanie zważywszy, że niekonieczna jest Twoja obecność: Można ustawić programator czasowy dla płyty, która wyłączyć się po upływie żądanego czasu.

Dla tych modeli, można jednocześnie zaprogramować każdą płytkę na czas trwania od 1 do 99 minut.

Ustawienie programatora czasowego dla płyty.

Gdy ustawiony jest poziom mocy dla wybranej strefy, a jednocześnie świeci się punkt dziesiętny strefy, będzie ja można zaprogramować.

Aby to zrobić:

1 Dotknij czujnik ⊖ (10) lub ⊕ (11). Wskaźnik programatora czasowego (12) pokaże „00”, a odpowiedni wskaźnik strefy (3) wyświetli symbol, migający n a p r z e m i e n ni e z ob ec ny poziomem mocy.
2 Od razu ustaw czas trwania gotowania od 1 do 99 minut przy użyciu czujników ⊖ (10) i ⊕ (11). Przy użyciu pierwszego przycisku wartość początkowa to 60, natomiast przy użyciu drugiego - 01. Jednoczesne naciśnięcie obu czujników: ⊖ (10) i ⊕ (11) zresetuje wartość do 00. Gdy pozostanie mniej niż jedna minuta, zegar zacznie odliczać czas w sekundach.
3 Gdy wskaźnik programatora czasowego (12) przestanie migać, odliczanie czasu rozpocznie się automatycznie. Wskaźnik (3) zaprogramowanej płyty grzejnej będzie naprzemiennie wyświetlał wybrany poziom mocy oraz symbol

Rys. 7

t.

Po upływie określonego czasu g ot ow an ia, z ap ro gr am ow an a strefa grzewcza wyłączy się, a zegar wyemituje serię sygnałów dźwiękowych, trwających przez kilka sekund. Aby wyłączyć sygnał dźwiękowy, dotknij dowolny czujnik. Wskaźnik programatora czasowego (12) wyświetli migające 00 obok punkt dziesiętnego (4) wybranej strefy. Jeśli wyłączona strefa grzewcza jest gorąca, jej wskaźnik zasilania (3) będą naprzemiennie wyświetlał symbol H i

Jeśli chcesz jednocześnie zaprogramować inną strefę grzejną, należy powtórzyć kroki od 1 do 3.

Jeśli jedna lub więcej stref są już zaprogramowane, wskaź programatora czasowego (12) pokaże domyślnie najkrótszy czas pozostały do końca, pokazując „t” na odnośnej strefie. Reszta zaprogramowanych stref będzie pokazywać na swoich 2 wskaźnikach migający punkt przeciętny. Gdy zostanie naciśnięty „suwak” innej zaprogramowanej strefy, zegar pokaże przez kilka sekund czas pozostały dla tej strefy, a jej wskaźnik pokaże na przemian poziom mocy i „t”.

Zmiana zaprogramowanego czasu.

Aby zmienić zaprogramowany czas, należy nacisnąć „suwak” (2) zaprogramowanej strefy. Będzie wtedy można odczytać i zmodyfi kować czas J

Zaprogramowany czas można zmienićz przy pomocy czujników ⊖ (10) i ⊕ p z (11).

Wyłączanie zegara.

Za każdym razem, gdy poziom mocy Jeśli chcesz zatrzymać zegar przedstrefy grzejnej zostanie zmieniony, upływem zaprogramowanego czasu, ogranicznik mocy obliczy całkowitą można to zrobić w dowolnym momencieoc generowaną prze kuchenkę. Jeśli poprzez zmianę jego wartości na „--”. zostanie osiągnięty łączny limit mocy, sterowanie dotykowe nie pozwoli Ci 1 Wybierz żądaną płytę. na zwiększenie poziomu mocy danej płyty grzejnej. Kuchenka wyemituje 2 Ustaw wartość zegara na „00” za sygnał dźwiękowy i wskaźnik mocy

pomocą czujnika (10). Zegar zostanie wyłączony. Można to również zrobić szybciej naciskając jednocześnie „czujniki” (10), i (+) (11).

Funkcja zarządzania energią

Niektóre modele są wyposażone w funkcję ogran i czania m o cy (zarządzanie energią). Funkcja ta pozwala na zmianę całkowitej mocy generowanej przez kuchenkę na inne wartości, wskazane przez użytkownika. Aby to zrobić, należy wejść do menu ograniczania mocy, dostępnego przez pierwszą minutę po podłączeniu płyty grzejnej do sieci elektrycznej.

Naciśnij klawisz dotykowy ^+ (11) na trzy sekundy. Na wskaźniku programatora czasowego (12) pojawią się litery PL.

2 Naciśnij klawisz dotykowy blokady wy. (6). Pojawią się poszczególne wartości mocy, do których płyta może zostać ograniczona i można je będzie zmienić za pomocą czujników (+) (11) i (-) (10).
3 Po wybraniu wartości, ponownie naciśnij klawisz dotykowy blokady (6). Płyta grzejna będzie ograniczona do wybranej wartości mocy.

Jeśli chcesz ponownie zmienić tę wartość, należy odłączyć płytę od čzasilania i podłączyć ją ponownie po kilku sekundach. W ten sposób znów będzie można wejść do menu ograniczania mocy.

Za każdym razem, gdy poziom mocy Istrefy grzejnej zostanie zmieniony, ogranicznik mocy obliczy całkowitą cieoc generowaną prze kuchenkę. Jeśli zostanie osiągnięty łączny limit mocy, sterowanie dotykowe nie pozwoli Ci na zwiększenie poziomu mocy danej płyty grzejnej. Kuchenka wyemituje sygnał dźwiękowy i wskaźnik mocy

(3) zacznie migać na poziomie, który Sterowanie dotykowe posiada nie może zostać przekroczony. Jeśli specjalne funkcje, które pomagają chcesz przekroczyć tę wartość, należyużytkownikowi gotować przy użyciu obniżyć moc innych płyt. Czasami czujnika CHEF (15). Funkcje te są obniżenie mocy innej płyty o jeden dostępne zależności od modelu. poziom będzie niewystarczające, ponieważ zależy to od ustawionej mocy grzejnej każdej płyty. Możliwe jest, że aby aktywować specjalną funkcję w celu podniesienia poziomu dużej płyty danej strefi e: grzejnej, poziom mocy kilku mniejszych będzie musiał zostać zmniejszony. 1 Po pi erwsze, powinna ona

W przypadku korzystania z szybkiego włączania przy maksymalnej mocy i wspomniana wartość jest wyższa od wartości ustalonej przez ogranicznik, 2 płyta grzewcza zostanie ustawiona na maksymalnym możliwym poziomie. Kuchenka wyemituje sygnał dźwiękowy i wspomniana wartość mocy mignie dwukrotnie na wskaźniku (3).

1 Po pi erwsze, powinna ona zostać wybrana; następnie, punkt dziesiętny (4) zostanie aktywowany na wskaźniku mocy (3).

2 Dotknij teraz czujnika CHEF (15). Po każdorazowym naciśnięciu pojawią się funkcje CHEF, dostępne wy dla każdej strefy. Włączenie tych funkcji zostanie zasygnalizowane odpowiednimi diodami (16), (17), (18), (19), (20), (21), (22) i (23).

CHEF (15), aż dioda (17) na ikonie zaświeci się. Po włączeniu funkcji, symbol R pojawi się na wskaźniku zasilania (3).

W dowolnym momencie można zmienić tę funkcję poprzez wyłączenie płyty, zmienienie poziomu mocy lub wybranie innej funkcji specjalnej.

FUNKCJA SIMMERING

Funkcja ta pozwala na gotowanie na małym ogniu.

Po ugotowaniu potrawy, włącz tę funkcję, wybierając płytę i naciskając przycisk czujnika CHEF (15), aż dioda (18) na ikonie zaświeci się. Po włączeniu funkcji, symboł pojawi się na wskaźniku zasilania (3).

Funkcje specjalne: CHEF

Funkcja ta ma wstępnie przydzielone poziomy mocy, aby ułatwić gotowanie, uz ys k u j ą c do sk o n a łe wy ni k i ponieważ temperatura garnka jest stale kontrolowana przez czujniki. Po osiągnięciu docelowej temperatury dla funkcji jest ona automatycznie utrzymywana bez konieczności zmiany poziomu mocy.

Funkcje szefa kuchni działają prawidłowo z garnkami z takim samym obszarem ferromagnetycznym w podstawie garnka co obszar strefy gotowania. Dodatkowo w przypadku funkcji wysokich temperatur (powyżej 100°C), garnki muszą mieć płaską, równą podstawę (najlepiej typu „sandwich”), jak przedstawiono na rysunku 8.

Rys. 8

Jeśli chcesz w dowolnym momencie W dowolnym momencie można zmienić anulować włączoną specjalną funkcję, tę funkcję poprzez wyłączenie płyty, należy dotknąć „suwaka” (2) odnośnej zmienienie poziomu mocy lub wybranie strefy, aby ją wybrać. Punkt dziesiętnyinnej funkcji specjalnej.

(4) wskaźnika mocy (3) zaświeci się.
Następnie dotknij ponownie „suwaka" (2), aby ustawić nowy poziom mocy lu
aby wyłączyć strefę; można też wybrać
inny specjalną funkcję, dotykając
ponownie czujnika CHEF (15).

FUNKCJA KEEP WARM

Funkcja ta automatycznie ustawia właściwy poziom mocy, aby utrzymać ugotowaną potrawę w odpowiedniej temperaturze.

Aby włączyć tę funkcję, należy wybrać płytę i nacisnąć przycisk czujnika CHEF (15), aż dioda (16) na ikonie żuźwaświeci się. Po włączeniu funkcji, symbol R pojawi się na wskaźniku zasilania (3). W dowolnym momencie można zmienię funkcję poprzez wyłączenie płyty, zmienienie poziomu mocy lub wybranić innej funkcji specjalnej.

FUNKCJA GRILLOWANIA

đa funkcja ustawia automatyczne sterowanie mocą odpowiednie dla gotowania na grillu.

Aby ją aktywować, wybierz płytę oraz naciśnij i przytrzymaj czujnik SZEF kuchni (15) 📄, dopóki nie zaświeci się dioda LED (19) na ikonie ⚫. Po aktywowaniu funkcji na wskaźniku mocy (3) pojawi się ruchomy segment, wskazując, że gotowanie znajduje się w fazie podgrzewania naczynia. Po czakończeniu tej fazy na wskaźniku mocy (3) pojawi się znakł i rozlegnie się sygnał dźwiękowy wskazujący, że użytkownik musi włożyć potrawę. Pominięcie tej funkcji jest możliwe w dowolnym momencie przez wyłączenie płyty poprzez zmianę poziomu mocy lub wybranie innej funkcji specjalnej.

FUNKCJA SMAŻENIE W NACZYNIACH

Aby zapewnić prawidłowe działanie FUNKCJA MELTING

tych funkcji, ważne jest, by garnek i strefa gotowania na początku procesu nie były gorące.

Więcej informacji dotyczących odpowiednich garnków (rondle, patelnie, grille itp.) podano w witrynie internetowej firmy Teka.

Funkcja ta utrzymuje niską temperatur w strefie gotowania. Idealna do rozmrażania lub powolnego topnienia innych rodzajów żywności takich, jak czekolada, masło, itp. Aby włączyć tę funkcję, należy wybrać płytę i nacisnąć przycisk czujnika

Ta funkcja ustawia automatyczne ręterowanie mocą odpowiednie dla smażenia z niewielką ilością oleju lub smażenia.

Aby ją aktywować, wybierz płytę oraz znaciśnij i przytrzymaj czujnik SZEF kuchni (15) 📋, dopóki nie zaświecą

PL

się diody LED (20) na ikonieł. Po aktywowaniu funkcji na wskaźniku mocy (3) pojawi się ruchomy segment wskazując, że gotowanie znajduje się w fazie podgrzewania naczynia. Po zakończeniu tej fazy na wskaźniku mocy (3) pojawi się znakł i rozlegnie się sygnał dźwiękowy wskazujący, że użytkownik musi włożyć potrawę.

płyty poprzez zmianę poziomu mocy lub wybranie innej funkcji specjalnej.

FUNKCJA POACHING

Ta funkcja umożliwia ustawienie automatycznej regulacji mocy odpowiedniej do smażenia potraw w średniej temperaturze. Idealny do smażenia ziemniaków, w przygotowaniu

ub ponownie dotknąć czujnika Ⓗ

/ (14). Gdy funkcja zostanie wyłączona, poziomy mocy i funkcje przypisane odnośnym strefom zostaną wyczyszczone.

Wyłączenie bezpieczeństwa

Pominięcie tej funkcji jest możliwe w dowolnym momencie przez wyłączenie płyty poprzez zmianę poziomu mocy lu wybranie innej funkcji specjalnej.

Whiszpańskiego omletu.

Ta funkcja ustawia automatyczne sterowanie mocą odpowiednie dla smażenia z dużą ilością oleju.

Aby ją aktywować, wybierz płytę oraz naciśnij i przytrzymaj czujnik SZEF kuchni (15), dopóki nie zaświecą się diody LED (21) na ikonie 📋. Po aktywowaniu funkcji na wskaźniku mocy (3) pojawi się ruchomy segment wskazując, że gotowanie znajduje się w fazie podgrzewania naczynia. Po zakończeniu tej fazy na wskaźniku mocy (3) pojawi się znakł i rozlegnie się sygnał dźwiękowy wskazujący, że użytkownik musi włożyć potrawę.

Pominięcie tej funkcji jest możliwe w dowolnym momencie przez wyłączenie płyty poprzez zmianę poziomu mocy lu wybranie innej funkcji specjalnej.

FUNKCJA CONFIT

Ta funkcja ustawia automatyczne sterowanie mocą odpowiednie dla przygotowania potraw confi t.

Aby ją aktywować, wybierz płytę oraz naciśnij i przytrzymaj czujnik SZEF KUCHNI (15), dopóki nie zaświecą się diody LED (22) na ikonie 📞o aktywowaniu funkcji na wskaźniku mocy (3) pojawi się ruchomy segment wskazując, że gotowanie znajduje się w fazie podgrzewania naczynia. Po zakończeniu tej fazy na wskaźniku mocy (3) pojawi się znakł i rozlegnie się sygnał dźwiękowy wskazujący, że użytkownik musi włożyć potrawę.

Pominięcie tej funkcji jest możliwe wAby wyłączyć tę funkcję, należy dowolnym momencie przez wyłączenie

Aby ją aktywować, należy wybrać płytę i sukcesywnie wciskać czujnik CHEF (15), aż zaświeci się dioda (23) nadł koną. Po uruchomieniu funkcą wskaźniku mocy (3) pojawi się ruchomy segment, wskazujący, że system jest w fazie wstępnego podgrzewania pojemnika. Po zakończeniu tej fazy na wskaźniku zasilania (3) pojawi się a i zabrzmi sygnał dźwiękowy wskazujący, że użytkownik musi dodać żywność.

W każdej chwili można zmienić tę funkcję, wyłączając płytę, zmieniając poziom mocy lub wybierając inną funkcję specjalną.

Funkcja Flex Zone

Za pomocą tej funkcji można włączyć współdziałanie dwóch stref gotowania, wybrać poziom mocy oraz włączyć funkcję timera dla obu stref.

eAby włączyć tę funkcję, należy nacisnąć

Uzujnik (14). Punkty dziesiętne (4) połączonych płyt zaświecą się, a na ich wskaźnikach mocy (3) pojawi się wartość „0”. Wskaźnik minutnika (12) pokaże trzy segmenty, wskazując włączone strefy. W przypadku, gdy Twe model ma kilka stref „Flex Zone”, można wybrać żądaną opcję, naciskając

czujnik H/14) przed ustawieniem mocy wybranej strefy. Będziesz mieć kilka sekund na wykonanie kolejnej czynności; jeśli nie wykonasz żadnej czynności, funkcja zostanie automatycznie wyłączona. )patrz Rys. '7)

Po wybraniu opcji „Elastyczna strefa”, można ustawić moc przez dotknięcie jednego z „suwaków” (2) jednej z połączonych stref. Poziom mocy i jej wariacje zostaną wyświetlone jednocześnie na wskaźnikach mocy (3) obu stref.

Jeśli z powodu błędu jeden lub więcej obszarów grzewczych nie zostaną wyłączone, urządzenie wyłącza się automatycznie po upływie określonego czasu (patrz tabela 1).

Tabela 1

Wybrany poziom, mocy	MAKSYMALNY CZAS DZIAŁANIA (w godzinach)
0	0
1	8
2	8
3	5
4	4
5	4
6	3
7	2
8	2
9	1
P	10 lub 5 minut ,dostosowane poziom 9* W zależności od modelu

Po wystąpieniu „wyłączenia bezpieczeństwa” wyświetlone zostaje 0, jeśli temperatura powierzchni drzewczej nie stanowi zagrożenia dla użytkownika lub H, jeśli istnieje ryzyko oparzeń.

Obsz a r ster o w ania p ó l grzewczych należy utrzymywać zawsze w czystym i suchym stanie.

⚠ W przypadku jakiegokolwiek problemu związanego z obsługą kuchni lub inną anomalią nie ujętymi w niniejszej instrukcji należy wyłączyć urządzenie i zawiadomić serwis techniczny TEKA.

* Używać naczyń o grubym i całkowici płaskim dnie.
* Nie przesuwać naczyń powierzchni płyty, gdyż mogłyby ją zarysować.
* Mimo że szkło może znieść uderzenia dużymi naczyniami, które nie mają ostrych brzegów, należy unikać takich uderzeń.
* Aby uniknąć szkód na powierzchni płyty witroceramicznej nie należy przesuwać po niej naczyń i utrzymywać ich dna czyste i w dobrym stanie.
* Zalecane średnice dna garnka (patrz „Karta danych technicznych” dostarczona wra z z produktem).

zaschnięte na dnie naczynia lub znajdujące się na powierzchni płyty. By usunąć kolorowe smugi z nawierzchni płyty należy użyć druciaka z niklu i wod lub specjalnego środka czyszczącego popłyt witrocera- micznych. Przedmion plastikowe, cukier lub produkty żywnościowe o dużej zawartości cukru rozpuszczone na płycie powinny zostałusunięte natychmiast i na gorąco przy użyciu skrobaczki. Metaliczne smugi mogą spowodowane przesuwa metalowych naczyń po powierzchni płyty. Można je usunąć, czyszcząc dobłebnie przy użyciu specjalnego środka czy szc zące go do płyt witroceramicznych, choć jest możliwe że czynność czyszczenia trzeba będz powtórzyć kilkukrotnie

środowiska i zdrowia publicznego, bytóre mogłyby wystąpić, jeśli produkt i nie jest właściwie traktowany. Aby odzyskać więcej informacji na temat o recyklingu tego produktu należy otskontaktować się z lokalnym urzędem miasta, dostawcą usług utylizacji odpadów lub sklepem, zagdzie nabyto produkt.

Materiały użyte w opakowaniach są ekologiczne i w pełni przetwarzalne. Komponenty z tworzyw sztucznych siąidentyfikowane oznaczeniami >PE<, >LD<, >EPS< itd. Utylizować wszystkie materiały użyte w opakowaniach w lokalnym kontenerze, gdyż są to odpady komunalne.

Należy uważać, by nie spadły na powierzchnię płyty kryształki cukru lub produkty je zawierające, gdyż w wysokiej temperaturze mogłyby spowodować reakcję ze szkłem i uszkodzenia powierzchni płyty.

Czyszczenie i konserwacja

W celu odpowiedniej konserwacji płyty należy czyścić ją, używając przeznaczonych do tego produktów i narzędzi, gdy płyta jest już chłodna. W tych warunkach będzie to prostsze i zapobiegać będzie gromadzeniu się zanieczyszczeń. W żadnym przypadku nie wolno używać agresywnych środków czyszczących lub takich, które mogłyby zarysować powierzchni ani też urządzeń działających na parę.

Niewielkie nie przylegające zanieczyszczenia mogą zostać usunięte za pomocą wilgotnej ścierecz i przy użyciu delikatnego detergentu lub letniej wody z mydłem. Jednak dla plan lub przywartych zabrudzeń należy używać środka czyszczącego przeznaczonego do płyt witroceramicznych, stosując się do zaleceń jego producenta. Zabrudzenia mocno przywarte, po przypaleniu, należy usunąć skrobaczka z odpowiednim ostrzem.

Opalizację koloru płyty podczas gotowania powodują resztki tłuszczu Jeśli pomiędzy naczyniem powierzchnią płyty znajduje się jak roztopiona substancja, naczynie może przywrzeć do płyty. Nie wolno próbować odrywać naczynia na zimno! Mogłoby to spowodować pęknięcie szkła ceramicznego.

⚠️ Nie stawać na szkle, ani też nie opierać się na nim, mogłoby pęknąć i spowodować obrażenia u uż yt ko wn ik a. Nie uż y w a ó powierzchni płyty do stawiania na niej przedmiotów.

TEKA INDUSTRIAL S.A. zastrzega usobie prawo do wprowadzania do swoich instrukcji modyfi kacji, które uzna za stosowne lub konieczne,

Kwestie ochrony środowiska

Symbol umieszczony na * produkcie lub jego opakowaniu oznacza, że produkt nie może być traktowany jako zwykły odpad komunalny. Ten produkt powinien być do star czon y do pu n ktu zbierania sprzętu elektrycznego a elektronicznego do recyklingu.

Zapewniając prawidłowe Przed sko n taktowaniem się z złomowanie, przyczyniają się Serwisem technicznym należy wykonać Państwo zapobieganiu potencjalnym następujące czynności kontrolne. Inegatywnym skutkom dla

Spełnienie z Efektywności Energetycznej urządzenia: a-Urzadzenie zostało przetestowane ażgodnie z normą EN 60350-2 i otrzymanej wartości, w Wh/kg, jest odostępny w tabliczce znamionowej urządzenia.

Poniższe porady ułatwiają oszczędzanie energii podczas gotowania:

* Gdy to możliwe, przykrywaj garnki odpowiednimi pokrywkami. Gotowanie bez pokrywki zużywa więcej energii.
* Używaj naczyń z płaskim dnem o średnicy podstawy dostosowanej do wielkości strefy gotowania. Producenci naczyń zazwyczaj podają górną średnicę naczynia, na która jest większa niż średnica podstawy.
* Używaj małej ilości wody, aby warzywa nie utraciły witamin i minerałów podczas gotowania. Stosuj minimalny możliwy poziom mocy gotowania. Wysoki poziom mocy nie jest konieczny i prowadzi do marnowania energii.
* Używaj małych naczyń i małych ilości żywności.

W razie problemów z działaniem urządzenia

PL

Kuchnia się nie uruchamia: Upewnić Na wskaźniku jednego z pół pojawia się czy kabel sieciowy jest podłączonysię C85:

do odpowiedniego gniazda.

Używane naczynie nie jest odpowiednie.

Wyłącz kuchnię, włącz ją ponownie i

Obszary indukcyjne nie nagrzewają się:

Naczynie jest nieodpowiednie (nie posiada dna ferromagnetycznego lub jest zbyt małe). Sprawdź, czy dno naczynie jest przyciągane przez magnez lub użyj większego naczynia. Słychać przeciągły dźwięk podczas rozpoczęcia gotowania na obszarach indukcyjnych:

W przypadku naczyń niezbyt grubych lub niewykonanych z jednej części, przeciągły dźwięk powstaje w wyniku przesyłania energii bezpośrednio do dna naczynia. Dźwięk ten nie świadcz o wadzie, ale jeśli mimo wszystko chcemy go uniknąć, należy zredukować delikatnie wybrany poziom mocy lub użyć naczynia o grubszym dnie lub/i wykonanym z jednej części.

Sterowanie dotykowe nie włącza się, lub po włączeniu nie reaguje:

Nie istnieje żadne wybrane pole. Prze manipulacją danego pola, upewnij się, że jest ono wybrane. Sensory są wilgotne lub/i użytkownik ma wilgotne palce. Utrzymać powierzchni sterowania dotykowego oraz palce w suchym stanie. Blokada jest aktywna. Wyłącz blokadę.

Słychać odgłos wentylatora podczas gotowania, który utrzymuje się, nawet gdy kuchnia jest wyłączona:

Obszary indukcyjne wyposażone są w wentylator w celu chłodzenia części elektronicznych. Działa on jedynie, gdy temperatura części elektronicznych jest wysoka, gdy temperatura spada, wyłącza się automatycznie bez względu na to czy kuchnia jest włączona, czy nie.

Pojawia się symbol na wskaźniku mocy pola:

System indukcyjny nie wykrywa naczynia na polu lub znajdujące się na nim naczynie jest nieodpowiednie.

Pole wyłącza się, a na wskaźnikach wyświetla się komunikat C81 lub C82:

Zbyt wysoka temperatura układu elektronicznego lub szyby. Odczekaj, aż układ elektroniczny się ochłodzi lub zdejmij naczynie, aby schłodziła się szyba.

Urządzenie się wyłącza, a na wskaźnikach zasilania (3) pojawia się komunikat C90:

Sterowanie dotykowe wykrywa zakrycią czujnika wł./wył. (1) i uniemożliwia p włączenie płyty kuchennej. Należy o usunąć obiekty lub płyny z powierzchni sterowania dotykowego, wyczyścić ją i osuszyć, aby komunikat przestał się wyświetlać.

Urządzenie się wyłącza, a na ańskaźnikach zasilania (3) pojawia się komunikat C91:

Sterowanie dotykowe wykrywa zakrycie czujnika zatrzymywania i uruchamiania (6) i uniemożliwia używanie płyty kuchennej. Usuń obiekł lub płyny z powierzchni sterowania dotykowego, wyczyść ją i osusz, następnie naciśnij dwa razy czujnik zatrzymania i uruchomienia (6), aby pusunąć komunikat i wrócić do zwykłego działania.

Tryby działania

Urządzenie może być używane w trybie zasysania lub fi ltrowania.

Tryb zasysania

iŻasysane powietrze jest oczyszczane przez filtr przeciwtłuszczowy i odprowadzane na zewnątrz przez iśystem przewodów.

Ostrzeżenie: Zużyte powietrze nie może być doprowadzane do działającego komina dymowego lub spalinowego, ani do szybu wentylacyjnego pomieszczenia, w którym są zainstalowane kominki.

■ Jeżeli zużyte powietrze jest doprowadzane do nieczynnego domina dymowego lub spalinowego, należy uzyskać zezwolenie od wyspecjalizowanego technika.

■ W przypadku odprowadzania powietrza wylotowego przez ścianę zewnętrzną, konieczne jest zastosowanie teleskopowej skrzynki murowej z zaworem zwrotnym.

Tryb fi ltracyjny

Zasysane powietrze jest oczyszczane przez filtr przeciwtłuszczowy i filtr przeciwzapachowy, i z powrotem wprowadzane do kuchni.

Ostrzeżenie: W celu wychwytywania zapachów w trybie recyrkulacji, konieczne jest zainstalowanie filtra ceramicznego.

Różne możliwości instalacji urządzenia w trybie recyrkulacji wskazano w broszurze lub można je uzyskać od wyspecjalizowanego sprzedawcy. Niezbędne akcesoria są dostępne u wyspecjalizowanych sprzedawców, w dziale obsługi klienta lub w sklepie internetowym.

W przypadku instalowania filtra przeciwzapachowy konieczne jest włączenie kontroli czasu pracy, aby

umożliwić prawidłowe czyszczenie fi Itra. Taka kontrola uaktywnia się poprzez

jednoczesne dotknięcie symboli

- w ciągu pierwszej minuty po podłączeniu płyty kuchennej do linii zasilającej. Na wyświetlaczu pojawi się napis „on”.

Uwaga: W przypadku naprawy u r z a d ze n ia n a le ź y po n ow n ie aktywować monitorowanie czasu pracy.

Włączanie i wyłączanie zasysania

Ostrzeżenia

■ Zaws z e dosto s o w ać mo c d o aktualnych warunków. W przypadku nadmiernej ilości pary wybrać również wysoki poziom zasysania.
■ Nie można włączyć zasysania bez metalowego fi ltra przeciwłuszczowego. Włożyć metalowy fi ltr przeciwłuszczowy Funkcje płyty kuchennej są dostępne nawet bez metalowego fil przeciwłuszczowego.
■ Nie blokować żadnymi przedmiotami otworów zasysających. Nie umieszczać żadnych przedmiotów na pokrywie fi Itra Ponieważ prowadzi to do zmniejszenia siły zasysania.
■ W przypadku stosowania dużego naczynia może nie być zagwarantowana optymalna wydajność zasysania. Wydajność zasysania można poprawić, umieszczając pochyło pokrywkę.

Aktywacja zasysania

Nie można włączyć systemu zasysania, jeśli metalowy filtr przeciwłuszczowy nie został prawidłowo założony. Aby uaktywnić zasysanie, dotknąć symbolu

Zasysanie rozpoczyna się od poziomu mocy 0 i jest wskazywane na odpowiednim wyświetlaczu.

Zmiana poziomu mocy zasysania

Przesunąć kursor i wybrać żądany poziom mocy (0-9). Zostanie wyświetlony ustawiony poziom mocy.

Poziom intensywny

W szczególnych warunkach można uaktywnić poziom intensywnego zasysania.

W celu aktywacji dotknąć symbol przez 2 sekundy. Wskaźnik poziomu wskaże symbol P. Czas trwania poziomu intensywnego zasysania wynosi maksymalnie 6 minut, po czym moc zostaje automatycznie ustawiona na poziomie 9.

Dezaktywacja zasysania

Jeśli chce się wyłączyć urządzenie należy dotknąć symbolu ⓘ.

Jeśli chce się wyłączyć tylko zasysanie wykonać następujące czynności:

1. Dotknąć kursora na symbolu 📍.

Ostrzeżenie: w zależności od wybranych ustawień, po wyłączeniu urządzenia może rozpocząć się funkcja Delay.

Funkcja Auto

Po wybraniu poziomu dla strefy grzewczej następuje automatyczna aktywacja części zasysającej.

^a Automatyczna aktywacja za pomocą poziomów gotowania

Zasysanie jest włączane na poziomie mocy zależnym od liczby włączonych stref grzewczych.

Ręczna aktywacja funkcji Auto

Nawet jeśli funkcja zost dezaktywowana w ustawieniach podstawowych, istnieje możliwość jej aktywacji podczas normalnego użytkowania płyty kuchennej. W celu aktywacji tej funkcji dotknąć symbolu A (26). Aby dezaktywować funkcję, wystarczy ponownie nacisnąć na symbol A (26) lub zmienić poziom mocy zasysania za pomocą specjalnego kursora.

Funkcja Delay

Dzięki tej funkcji, po wyłączeniu płyty kuchennej, system zasysania kontynuuje działanie przez 15 minut z aktualnie usta w i o nym pozi o mem moc y, usuwając parę z kuchni. Po upływie tego czasu, następuje automatyczne wyłącznie.

W celu aktywacji funkcji Delay, dotknąć symbolu (24). Jeśli jest aktywna funkcja Fresh, taki tryb nie działa.

Funkcja Fresh

Po aktywacji tej funkcji system zasysania włącza się 10 minut na poziomie 1 i wyłącza na 50 minut; cykl jest powtarzany przez 24 godziny.

Wyświetłą się cztery migające segmenty, przesuwające się wzdłuż obwodu cyfr mocy E.

Jest aktywowana poprzez dotknięcie sy m bo l u ⚫ (25), n a tom i as t dezaktywowana ponownie wciskając przycisk aktywacji lub symbol ⬆.

Czyszczenie części zasysającej

Ostrzeżenie: Przed przystąpieniem do czyszczenia lub konserwacji upewnić się, że strefy grzewcze są całkowicie zimne i odłączyć zasilanie, np. poprzez odłączenie wyłącznika zasilania płyty.

Czyszczenie metalowych filtrów przeciwtłuszczowych

ała Po upływie 30 godzin pracy okapu, po jego wyłączeniu, na wyświetlaczu mocy pojawi się migająca wartość F1.

Można je myć ręcznie używając płynu do mycia lub w zmywarce do naczyń w maks. temperaturze 50°C. Mycie w zmywarce do naczyń może spowodować odbarwienie fi ltra, jednak jego skuteczność pozostaje taka sama.

Po wyczyszczeniu filtra można wyresetować wskaźnik, wciskając dowolny punkt kursora

przez dłużej niż 3 sekundy.

PL

Czyszczenie fi ltr przeciwzapachowy

Filtr przeciwzapachowy jest opcją i jest sprzedawany oddzielnie. Uaktywnić kontrolę czasu działania, postępując zgodnie z instrukcjami podanymi w rozdziale Tryby pracy.

Po upływie 125 godzin pracy okapu, po jego wyłączeniu, na wyświetlaczu mocy pojawi się migająca wartość F2.

Czyszczenie fi ltra należy wykonywać odpowiednio do rodzaju zakupionego fi ltra.

Filtr ceramiczny

Można je zregenerować w piekarniku nagrzanym do temperatury 200°C przez 45 minut. Regeneracja zapewnia maksymalną trwałość fi ltra na 5 lat.

Filtr long-life

Po 125 godzinach pracy regenerowane filtry z węglem aktywnym (long-life) można umyć w zmywarce w maksymalnej temperaturze 65 °C (pełny cykl mycia bez naczyń) lub ręcznie, z użyciem neutralnych, nieściernych detergentów. Usunąć nadmiar wody uważając, aby nie uszkodzić filtra. Włożyć go na 10 minut do rozgrzanego do temperatury 100 °C piekarnika, aby wysuszyć do końca. Filtr należy wymieniać co 3 lata lub zawsze, kiedy tkanina jest uszkodzona.

Po wyczyszczeniu filtra można wyresetować wskaźnik, wciskając dowolny punkt kursora

przez dłużej niż 3 sekundy.

Wartości wydajności okapu wskazano w karcie danych dołączonej do produktu.
