BEDIENUNGSANLEITUNG AFC 87628 TEKA

Eine Öffnung für den Rückfluss von mindestens 500 cm² muss vorgesehen werden.

FILTRATIONSMODUS - Direktausgang in der Sockelleiste

FILTRATIONSMODUS - Direktausgang

Sicherheitshinweise Induktionsmodul:

⚠ Vorsicht! Bei Brüchen oder Sprüngen im Glaskeramik-Kochfeld ist es sofort außer Betrieb zu nehmen und vom Netz abzuschalten. Andernfalls besteht Stromschlaggefahr.

⚠️ Das Gerät ist nicht für den Gebrauch mit einem externen Zeitschalter (der nicht im Gerät selbst integriert ist) bzw. mit einem Fernsteuerungssystem konzipiert.

⚠️ Dieses Gerät nicht mit einem Dampfreinigungsge rät reinigen.

⚠ Vorsicht! Das Gerät und einzelne Bauteile können sich während des Betriebs erhitzen. Heizelemente nicht berühren. Kinder unter 8 Jahren dürfen sich nur unter ständiger Aufsicht in der Nähe des Kochfeldes aufhalten.

⚠️ Dieses Gerät darf von Kindern ab acht Jahren, sowie von Personen mit ein geschränkten körperlichen, sensorischen oder

mentalen Fähigkeiten oder aber Personen, denen die Erfahrung und die Kenntnisse fehlen, AUSS CHLIESSLICH unter Aufsicht verwendet werden, es sei denn, sie wurden hinsichtlich der Bedienung des Geräts instruiert und sind sich der Risiken, die sein Gebrauch mit sich bringen kann, bewusst. Kinder dürfen die benutzerseitige Reinigung und Wartung nicht ohne Aufsicht durchführen.

⚠️ Kinder dürfen nicht mit dem Gerät spielen.

⚠ Vorsicht! Überhitzte Fette und Öle können sich selbst entzünden. Einen Brand NIEMALS mit Wasser löschen! Schalten Sie in diesem Fall das Gerät aus und ersticken Sie die Flammen mit einem Deckel oder einer Decke.

⚠️ Stellen Sie keine Gegenstände auf den Kochzonen des Herdes ab. Treff en Sie

Maßnahmen gegen mögliche Brandrisiken.

⚠️Der Induktionsgenerator erfüllt die geltenden europäischen Richtlinien. Dessen ungeachtet ist es ratsam, dass beispielsweise Personen mit einem Herzschrittmacher ihren Arzt befragen oder im Zweifelsfall die Induktionskoch- felder nicht benutzen.

⚠️ Auf der Oberfl äche des Kochfeldes dürfen keine metallischen Gegenstände wie Messer, Gabeln, Löff el oder Topfdeckel abgestellt werden, da diese heiß werden können.

⚠ Schalten Sie nach dem Gebrauch das Kochfeld ab. Es reicht nicht, das Kochgeschirr vom Kochfeld zu entfernen. Anderenfalls kann es zu einer un gewünschten Erwärmung kommen, wenn während des Zeitraums der Kochgeschirrerkennung unbemerkt ein anderes Kochgeschirrs auf das verwendete Kochfeld gestellt

wird. Vermeiden Sie mögliche Unfälle!

⚠️Für eine ordnungsgemäße Reinigung siehe Reinigungsanleitung.

⚠️Achtung: Der Garvorgang muss überwacht werden. Ein kurzzeitiger Kochvorgang muss ständig überwacht werden.

Allgemeine Sicherheit Ansaugmodul

⚠️Warnhinweise Wenn die Dunstab- zugshaube gleichzeitig mit Geräten verwendet wird, die Gas oder andere Brennstoff e verbrennen, muss der Raum ausrei- chend belüftet werden (diese War- nung gilt nicht für Produkte, die in der Filterversion instal- liert sind).

⚠️ Hinsichtlich der Abluft müssen alle lokalen Vorschriften beachtet werden.

⚠️ Wenn das Produkt im Umluftbetrieb verwendet wird, vergewissern Sie sich, dass der

Abluftkanal in gutem Zustand ist, falls das Produkt längere Zeit nicht benutzt wurde.

⚠ Es ist verboten Lebensmittel mit diesem Produkt zu fl ambieren.

⚠ Lassen Sie den Topf niemals unbeaufsichtigt, wenn das Kochfeld eingeschaltet ist, da das im Topf enthaltene Öl überhitzen und folglich Feuer fangen könnte.

⚠️ Bei de Verwendung von Öl ist die Brandgefahr höher.

⚠ Es ist wichtig, die ordnungsgemäße Wartung durchzuführen und die Fettfi Iter zu reinigen.

⚠ Um Brandgefahr zu vermeiden, müssen die Haube und andere Oberfl ächen häufig g gereinigt werden.

⚠️ ACHTUNG! Beim Betrieb des Kochfeldes können die zugänglichen Teile der Dunstabzugshaube heiß werden.

⚠️ Es ist verboten,

den Abfl uss an Kanäle oder Abfl üsse und Rohre zur Belüftung der Räume anzu- schließen.

⚠️ Die abgesaugte Luft darf nicht in einen Warmluftumwälzkanal geleitet werden.

⚠️ Die Luft darf nicht in einen Schornstein geleitet werden, der für die Absaugung von Rauch aus Geräten verwendet wird, die Gas oder andere Brennstoff e verbrennen (diese Warnung gilt nicht für Produkte, die in der Filterversion installiert sind).

⚠ Sorgen Sie für eine ausreichende Raumbelüftung, wenn die Dunstabzugshaube und andere nicht elektrisch betriebene Geräte gleichzeitig verwendet werden.

⚠️ Der maximale Unterdruck im Raum darf 4 PA (4x10-5 bar) nicht überschreiten.

⚠️ Der Raum, in dem das Produkt installiert werden soll, muss über

DE

einen Lufteinlass mit einer größeren Durchfl ussrate als der Abzugshaube verfügen (diese Warnung gilt nicht für Produkte, die in der Filterversion installiert sind).

⚠️ Dieses Gerät ist nicht für die Verwendung mit Gaskochfeldern bestimmt.

WARNHINWEIS! De Hersteller haftet nicht für Schäden, die durch die Änderung oder Veränderung des Produkts oder seiner Komponenten während der Installation verursacht werden. Der Installateur haftet für alle Schäden oder Fehler, die eine falsche Montage oder Installation zurückzuführen sind. Wenden Sie sich bei Schäden, die aus der Installation des Produkts resultieren, an der autorisierten Installateur.

Elektrischer Anschluss

Bitte beachten Sie vor dem Netzanschluss des Kochfeldes, dass die vor handene Netzspannung (Volt) und die Frequenz mit denen auf dem Typenschild übereinstimmen.

Der elektrische Anschluss muss über einen für die angegebene Stromstärke ausgelegten Leitungsschutzschalter mit allpoliger Abschaltung und einer Kontaktöffnung von mindestens 3 mm erfolgen, damit im Notfall oder für die Reinigung des Kochfeldes eine Unter-brechung der Stromversorgung möglich ist.

Bringen Sie das Netzkabel so an, dass eine Berührung mit dem Gehäuse des Kochfeldes und/oder mit dem evtl. vor- handenen Herd ausgeschlossen ist.

Achtung!

Der elektrische Anschluss ist mit einer korrekten Erdung nach Maßgabe der geltenden Bestimmungen vorzusehen. Andernfalls kann es zu Funktionsstörungen des Kochfeldes kommen.

Bei Spannungen, die deutlich über der Normalspannung liegen, können wie bei allen gängigen elektrischen Geräten Funktionsstörungen auftreten.

Es wird empfohlen, das Induktionskochfeld während der Selbstreinigungsfunktion bei selbstreinigenden Backöfen nicht zu ver wenden, da dieses Gerät sich dabei sehr stark erhitzt.

Lassen Sie Eingriffe und raturen am Gerät, dazu gehört das Austauschen des flexiblen zanschluss kabels, hließlich vom autorisierten zwischen Kun-dendienst von ausführen.

Vor dem Trennen der Span- versorgung des Geräts wird ohlen, den Hauptschalter aus- alten und vor dem Herauszie- es Steckers ca. 23 Sekunden erten. Diese Zeit ist erforderlich, t sich der e le ktris che tkreis entladen kann und undert, dass Elektrizität über eckerkontakte entladen wird.

Bewahren Sie die Garantie

bzw. das Datenblatt zusammen mit der Gebrauchsanleitung über die Lebensdauer des Gerätes auf. Diese enthalten wichtige technische Daten.

Über die Induktion

Vorteile

Bei einem Induktionskochfeld wird

die Wärme direkt auf die Pfanne übertragen.

Dies hat mehrere Vorteile:

- Spart Zeit

- Spart Energie

- Leicht zu reinigen, da die Lebensmittel mit der Glasplatte in Kontakt kommen und daher nicht so schnell anbrennen

- Bessere Energiekontrolle Sobald die Bedienelemente betätigt werden, wird die Energie auf die Pfanne übertragen.

Sobald die Pfanne von der Kochplatte sweggenommen wird, stoppt zudem die Stromzufuhr. Ein vorheriges Ausschalten der Stromversorgung ist nicht erforderlich.

Pfannen

Nur ferromagnetische Pfanneneignen sich für die Benutzung eines Induktionskochfeldes.

Es gibt verschiedene Arten:

- Pfannen aus Gusseise emailliertem Stahl und Edelstahl eige ns zu r Ver we nd un g m it Induktionskochfeldern. Nicht empfohlen ist die Verwendung von Diff usorplatten oder Materialien wie Feinstahl, Aluminium, Glas, Kupfe oder Ton.

Jede Kochplatte verfügt über eine Mindestzeit für die Pfannenerkennung Dies hängt vom Material und vom ferromagnetischen Durchmesser des Pfannenbodens ab. Aus diesem Grund ist es unbedingt erforderlich, die Kochplatte zu verwenden, die dem Durchmesser des Bodens der zu verwendenden Pfanne am besten entspricht.

Falls die Pfanne auf der gewählten Kochplatte nicht erkannt wird, versuchen Sie es mit de nächstkleineren Platte. Bei Verwendung der Flex-Zone als Einzelkochfeld können größere Töpfe, die für dieses Kochfeld geeignet sind, verwendet werden (siehe Abb. 3).

Abb. 3

Manche Pfannen, die keinen vollständig ferromagnetischen Boden haben, werden als induktionstauglich verkauft (siehe Abb.4). In diesen Pfannen wird nur der ferromagnetisch Bodenbereich erhitzt. Infolgedessen wird die Wärme nicht gleichmäßig über den Pfannenboden verteilt. Dies kann bedeuten, dass der nicht-ferromagnetische Teil des Pfannenbodens nicht die richtige Kochtemperatur erreicht.

Abb. 4

Bei anderen Pfannen mit Aluminiumeinsätzen im Boden ist die Fläche aus ferromagnetischem Material kleiner (siehe Abb.5). Dabei kann es für die Kochplatte schwierig oder sogar unmöglich sein, die Pfanne zu erkennen. Zusätzlich könnte die Energiezufuhr geringer sein, so dass sich die Pfanne nicht richtig erhitzt.

Abb. 5

Einflussnahme des Pfannenbodens

Die Beschaffenheit des Pfannenbodens kann die Gleichmäßigkeit und die Ergebnisse des Kochvorgangs beeinträchtigen. Pfannen mit einem "Sandwich"-Boden aus Edelstahl verwenden Materialien, die die gleichmäßige Verteilung und Diffusion der Wärme unterstützen, was zu Zeit- und Energieeinsparungen führt.

Der Pfannenboden muss völlig eben sein, um eine gleichmäßige Energieversorgung zu gewährleisten (siehe Abb.6).

Abb. 6

Niemals leere Pfannen erhitzen oder Pfannen mit dünnem Boden verwenden, da diese sich schnell erhitzen können, ohne dass die automatische Abschaltfunktion des Kochers ausgelöst wird.

Abb. 2

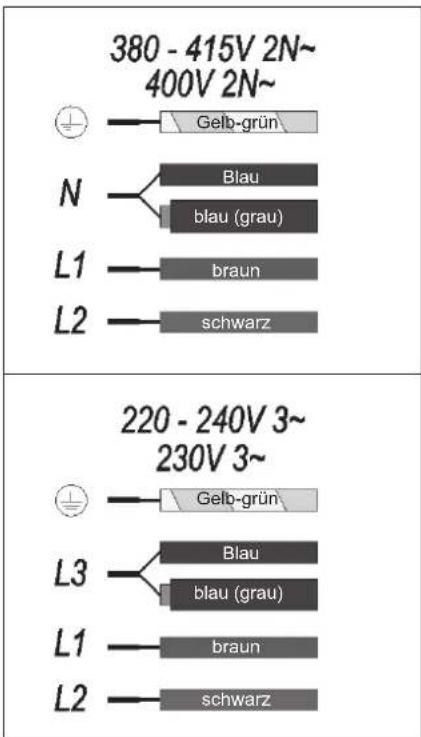

380 - 415V 2N~ 400V 2N~ Gelb-grün N Blau blau (grau) L1 braun L2 schwarz 220 - 240V 3~ 230V 3~ Gelb-grün L3 Blau blau (grau) L1 braun L2 schwarz

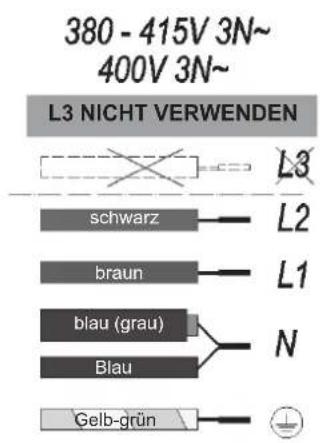

380 - 415V 3N~ 400V 3N~ L3 NICHT VERWENDEN schwarz —— L2 braun —— L1 blau (grau) —— N Blau Gelb-grün

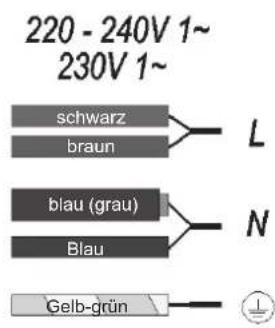

220 - 240V 1~ 230V 1~ schwarz braun L blau (grau) Blau N Gelb-grün

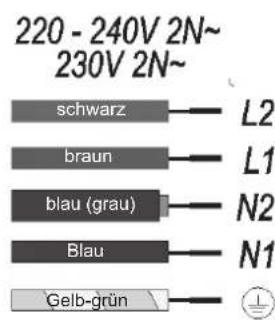

220 - 240V 2N~ 230V 2N~ schwarz —— L2 braun —— L1 blau (grau) —— N2 Blau —— N1 Gelb-grün ——

WICHTIGE EMPFEHLUNGEN

Verwenden Sie ausschließlich Kochgefäße, deren Topfboden dem Durchmesser der jeweiligen Kochzone entspricht.

Achten Sie darauf, dass die Kochgefäße in der Nähe des Bedienfeldes immer innerhalb der auf der Glasfl äche markierten Kochstellen platziert sind. Verwenden Sie nur Kochgefäße, die den gleichen oder einen kleineren Durchmesser haben als diese Kochstellen. Dies hilft, eine Überhitzung der Bedienfläche zu vermeiden.

Verwenden Sie bei intensiver Nutzung des Geräts die hinteren Kochfelder. Dies hilft, eine Überhitzung der Bedienfl äche zu vermeiden.

Vermeiden Sie, dass die Kochgefäße in den Bereich des Bedienfeldes gelangen, insbesondere während des Kochvorgangs.

Nutzung und Wartung

Nutzungshinweisefür die Touch-Bedienung

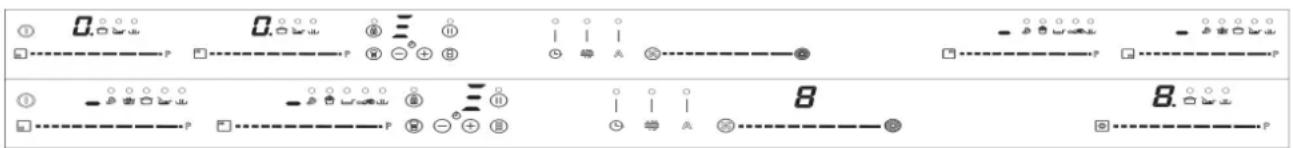

HANDHABUNGSELEMENTE Abb. 1

1 Ein/Aus-Hauptsensor.
2 Schiebereglerzone zur Leistungsregelung.
3 Betriebs- und Restwärmeanzeige*.
4 Dezimalpunkt der Betriebs- und Restwärmeanzeige.
5 Direktzugang zur Hochleistung funktion.
6 Aktivierungssensor für Block Funktion.
7 Betriebsanzeige für aktive Block-Funktion*.
8 Aktivierungssensor für Stop&Go-Funktion.

9 Betriebsanzeige für aktive Stop&Go-Funktion*.
10 Minus-Sensor für den Timer.
11 Plus-Sensor für den Timer.
12 Timeranzeige.
13 Timer-Dezimalpunkt*.
14 Aktivierungssensor für FlexZone-Funktion.
15 Aktivierungssensor für Chef-Funktionen.
16 Betriebsanzeige für aktive Warmhalten-Funktion*.
17 Betriebsanzeige für aktive Schmelzen-Funktion*.
18 Betriebsanzeige für aktive Köcheln-Funktion*.
19 Betriebsanzeige für aktive Grillen-Funktion*.
20 Betriebsanzeige für aktive Pfannenbrat-Funktion*.
21 Betriebsanzeige für aktive Frittieren-Funktion*.
22 Kontrollleuchte "Confit"-Funktion aktiviert*.
23 Betriebsanzeige für aktive Poaching-Funktion*.

*Nur bei laufendem Betrieb sichtbar.

Die Steuerung erfolgt durch die Touch-Tasten. Sie müssen dabei keinerlei 1 Druck ausüben, sondern die Touch-Tasten lediglich mit der Fingerspitze berühren, um die gewünschte Funktion zu aktivieren.

Jeder Vorgang wird mit einem Piepton bestätigt.

Nutzen Sie den Schieberegler (2) zur Einstellung der Leistungsstufen (0–9), indem Sie mit dem Finger darüber gleiten. Eine Schiebebewegung nach rechts erhöht den Wert, während durch das Schieben nach links dieser verringert wird.

Es auch möglich, eine Leistungsstufe direkt einzustellen, indem Sie mit dem Finger direkt auf den gewünschten Punkt des Schiebereglers tippen (2).

Um bei diesen Modellen eine

Platte auszuwählen, berühren Sie bitte den Schieberegler direkt (2).

EINSCHALTEN DES GERÄTS

1 Berühren Sie die Touch-Taste Ein Ⓐ (1) mindestens eine Sekunde lang. Die Touch-Bedienung aktiviert sich, ein Piepton ertönt und die Anzeigen (3) leuchten auf und zeigen einen „-“ an. Wenn eine Kochzone heiß ist, leuchtet auf der entsprechenden Anzeige ein „H“ und „-“ auf.

Wenn Sie innerhalb von 10 Sekunden keine weitere Aktion durchführen, schaltet sich die Touch-Bedienung automatisch aus.

Wenn die Touch-Bedienung aktiviert ist, können Sie diese jederzeit ausschalten, indem Sie die Touch-Taste ① (1) berühren, selbst wenn diese verriegelt wurde (Verriegelungsfunktion). Die Touch-Taste ① (1) hat stets Priorität, um die Touch-Bedienung zu auszuschalten.

AKTIVIERUNG DER PLATTEN

Sobald die Touch-Bedienung mit Sensor aktiviert wurde ① (1), kann jede Platte mit folgenden Schritten eingeschaltet werden:

1 Bewegen Sie die Schieberegler (2) in die gewünschte Position bzw. berühren Sie den Punkt, so dass sich dieser einstellt. Die Zone wurde ausgewählt und gleichzeitig eine Leistungsstufe zwischen 0 und 9 eingestellt. Die eingestellte Leistung wird auf der Energieanzeige, deren Dezimalpunkt (4) 10 Sekunden lang erleuchtet bleibt.

2 Nutzen Sie den Schieberegler (2), um eine Kochstufe zwischen 0 und 9 zu wählen.

Solange die Platte ausgewählt bleibt, also mit der Dezimalpunkt (4) leuchtet, kann die Leistungsstufe verändert werden.

AUSSCHALTEN EINER PLATTE

Mit der Schieberegler-Taste (2) kann

die Leistung auf 0 gesenkt werden. Die Herdplatte schaltet sich damit aus.

Wenn eine heiße Platte ausgeschaltet wird, erscheint H auf ihrer Energieanzeige (3), wenn die Glasoberfl ä che der entsprechenden Kochzone noch heiß ist und somit Verbrennungsgefahr besteht. Wenn die Temperatur fällt, schaltet sich die Anzeige (3) aus (wenn der Herd ausgeschaltet ist), der andernfalls „-“ wird aufl euchten, wenn der Herd noch eingeschaltet ist.

AUSSCHALTEN ALLER PLATTEN

Alle Platten können mit Hilfe des Allgemeinen Ein/Aus-Sensors ① (1) ausgeschaltet werden. Alle Anzeigeleuchte der Platten (3) schalten sich aus. Wenn die ausgeschaltete Kochzone heiß ist, wird, zeigt deren Anzeige ein H an.

Topferkennung

Die Induktionskochzonen verfügen über eine eingebaute Topferkennung. Dank dieser schaltet sich die Platte aus, wenn auf dieser keine Topf bzw. keine Pfanne steht oder aber jene nicht zum Kochen geeignet sind.

Die Energieanzeige (3) zeigt dann ein Symbol ⬆ mit der Bedeutung „kein Topf“, wenn sich bei eingeschalteter Kochzone dort kein Topf

befi ndet bzw. der Topf nicht geeignet ist

Wenn eine Topf von der Kochzone hochgenommen wird, unterbricht die Platte automatisch die Energiezufuhr, und es wird das Symbol „kein Topf“ angezeigt. Wenn der Topf erneut auf die Kochzone gestellt wird, schaltet sich die Energiezufuhr wieder auf der zuvor eingestellten Stufe ein.

Die Zeit zur Topferkennung beträgt 3 Minuten. Sollte während dieses Zeitraums kein Topf auf die Kochzone gestellt werden bzw. der Topf ungeeignet sein, schaltet sich die Kochzone aus.

Wenn Sie mit dem Kochen

bzw. Braten fertig sind, schalten Sie(6) gleichzeitig für drei Sekunden. Die die Kochzone mit Hilfe der Touch- Zeitanzeige (12) zeigt dann „On“ (Ein) an.

Bedienung aus. Andernfalls kann es zum unerwünschten Erhitzen kommen, wenn ein anderes Gefäß während dieser drei Minuten versehentlich auf die Kochzone gestellt wird. Vermeiden Sie mögliche Unfälle!

Blockier-Funktion

Mit der Blockier-Funktion können Sie die anderen Sensoren mit Ausnahme des Ein/Aus-Sensors ① (1) blockieren, um unerwünschte Vorgänge zu vermeiden. Diese Funktion verhindert auch, dass Kinder mit der Herdsteuerung spielen können

Um diese Funktion zu aktivieren, berühren Sie den Touch-Sensor ^(6) für mindestens eine Sekunde. Sobald Sie das getan haben schaltet sich Kontrollleuchte (7) ein, um anzuzeigen dass die Bedienleiste blockiert ist. Um die Funktion zu deaktivieren berühren Sie bitte einfach den erneut den Touch Sensor ^(6) .

Wenn der Ein/Aus-Sensor ^① (1) zum Ausschalten des Gerät bei aktivierter Blockier-Funktion verwendet wird, ist es nicht möglich, die Kochzone anschließend wieder einzuschalten, bis die Blockier-Funktion ausgestellt worden ist.

Stummschalten des Pieptons

Wenn man bei eingeschaltetem Herd die Touch-Taste + (11) sowie die Feststelltaste® (6) gleichzeitig für drei Sekunden drückt, wird der Piepton, den jeden Vorgang begleitet, deaktiviert. 2 Die Zeitanzeige (12) zeigt dann „OFF“ (AUS) an.

Diese Deaktivierung betrifft nicht alle Funktionen, so bleibt beispielsweise der Piepton für Ein/Aus, für die erreichte Endzeit des Timers bzw. bei Ver-/Entriegelung der Touch-Tasten stets aktiviert.

Um alle deaktivierten Pieptöne, mit den fien eine Heizplatte kann sich sämtliche Vorgänge angezeigt werden möglicherweise auf die Leistung erneut zu aktivieren, drücken Sie die Teder übrigen Platten auswirken und Taste + (11) sowie die Feststelltaste deren Energiestufe senken, was in

Stop&Go-Funktion

Diese Funktion unterbricht den Kochvorgang. Auch der Timer wird, sofern aktiviert, auf Pause gestellt. Aktivierung der Stopp-Funktion.

Berühren Sie den Stopp-Sensor ⑪ (8) für eine Sekunde. Die Kontrollleuchte (9) leuchtet auf und auf den Energieanzeigen erscheint das 11 Symbol, um anzuzeigen, dass der Kochvorgang unterbrochen wurde.

^1 Deaktivierung der Stopp-Funktion.

Berühren Sie erneut den Stop&Go-Sensor ⑪ (8). Die Kontrollleuchte (9) schaltet sich aus, und der Kochvorgang wird mit den gleichen Energie- und Timereinstellungen wie zuvor fortgesetzt.

Powerfunktion

Diese Funktion liefert „zusätzliche“ Energie, die über den Nominalwert der Platte hinausgeht. Diese Energie ist von der Größe der Platte abhängig und den für den Generator jeweils zulässigen Maximalwert erreichen.

1 Schieben Sie mit dem Finger über den entsprechenden Schieberegler (2), bis die Energieanzeige (3) „9“ anzeigt und drücken Sie nun mit Ihrem Finger für eine Sekunde weiter, oder berühren Sie „P“ direkt und drücken dort für eine Sekunde.

2 Die Energieanzeige (3) zeigt das Symbol P an, und die Platte liefert jetzt zusätzliche Energie.

Angaben zur Maximaldauer der Powerfunktion fi nden Sie in Tabelle 1. Nach dieser Zeitspanne stellt sich die Energiezufuhr automatisch wieder auf 9. Ein Piepton ertönt.

Die Aktivierung der Powerfunktion

DE

derartigen Fällen an deren Anzeige (3) erkennbar ist.

Die Deaktivierung der Powerfunktion vor dem Ablauf der Maximaldauer kann entweder durch Berührung des Schiebereglers zur Veränderung der Energiezufuhr oder durch Wiederholung von Schritt 3 erfolgen.

Timer-Funktion (Countdown-Uhr)

Diese Funktion erleichtert das Kochen, da Sie in diesem Fall nicht anwesend sein müssen: Sie können den Timer für eine Platte einstellen, sodass diese sich ausschaltet, sobald die Zeit abgelaufen ist.

Für dieses Modell können Sie jede Platte simultan für Zeiträume von 1 bis 99 Minuten programmieren.

Einstellen des Timers für eine Platte

Sobald die Leistungsstufe für die gewünschte Zone eingestellt wurde und solange der Dezimalpunkt leuchtet, kann der Timer für die Zone festgelegt werden. Hierzu:

1 Berühren Sie den Sensor ⊖(10) oder ⊕ (11). Die Timeranzeige (12) zeigt „00“ und der entsprechende Anzeige für die Zone (3) blinkt und zeigt abwechselnd das Symbol und die aktuelle Leistungsstufe an.

2 Stellen Sie nun eine Kochzeit zwischen 1 und 99 Minuten mit Hilfe des Sensoren ⊖(10) oder ⊕ (11) ein. Erster beginnt mit dem Wert 60, während der zweite bei 01 beginnt. Indem die Sensoren ⊖ (10) oder ⊕(11) gedrückt gehalten werden, kann dieser Wert auf 00 zurückgesetzt werden. Wenn weniger als eine Minute verbleibt, zählt die Uhr in Sekunden herunter.

3 Wenn die Timeranzeige (12) nicht mehr leuchtet, startet sie automatisch mit der Herunterzählen der Zeit. Die Anzeige (3) der Heizplatte mit eingestelltem Timer zeigt abwechselnd die gewählte Leistungsstufe und das Symbol t.

Sobald die eingestellte Kochzeit verstrichen ist, schaltet sich die Kochzone aus und die Uhr lässt einige Sekunden lang mehrere Pieptöne hintereinander erklingen. Um das Audiosignal auszuschalten, berühren Sie bitte einen der Sensoren. Die Timeranzeige (12) blinkt und zeigt 00 neben dem Dezimalpunkt (4) der ausgewählten Zone an. Wenn die ausgeschaltete Kochzone heiß ist, wird, zeigt deren Anzeige (3) abwechselnd ein H und ein „-“ an. Wenn Sie den Timer für eine andere Heizplatte einstellen möchten, wiederholen Sie die Schritte 1 bis 3.

Wenn bereits für eine oder mehrere Kochzonen ein Timer eingestellt wurde, erscheint auf der Timeranzeige (12) standardmäßig die kürzestes verbleibende Kochzeit und zugehörige Kochzone ist mit einem „t“ markiert. Die übrigen Zonen mit eingestelltem Timer sind an den blinkenden Dezimalpunkten der entsprechenden Anzeigen erkennbar. Der Schieberegler einer anderen Zone mit eingestelltem Timer gedrückt wird, zeigt der Timer die verbliebene Zeit dieser Zone für einige Sekunden lang an und die Plattenanzeige gibt abwechselnd die Leistungsstufe und „t“ an.

Änderung der eingestellten Timerzeit.

Zur Änderung der eingestellten Timerzeit muss der Schieberegler (2) der Zone, für die der Timer eingestellt wurde, gedrückt werden. Nun ist es möglich, die eingestellte Zeit anzuzeigen und zu verändern.

Mit den Sensoren ^(-) (10) and ^+ (11) können Sie eingestellte Zeit ändern.

Ausschalten der Uhr

Wenn Sie die Uhr vor dem Ablauf der programmierten Zeit anhalten möchter stellen Sie einfach deren Wert auf „--“.

1 Wählen Sie die gewünschte Platte.

2 Ändern Sie mit Hilfe des Sensors (10) den Wert der Uhr in „00“. Nun ist der Timer ausgestellt. Noch schnelle kann dies erreicht werden, indem Sie die Sensoren (10) und (+)(11) gleichzeitig schieben.

Energiemanagement-Funktion

Einige Modelle sind mit einer Funktion zur Energiebegrenzung (Energiemanagement) ausgestattet. Die Funktion gestattet die Festlegung der durch den Herd erzeugten Energie auf einen durch den Benutzer ausgewählten Wert. Dafür lässt sich während ersten Minute nach dem Anschluss des Herds an die Stromzufuhr auf das Menü für die Energiebegrenzung zugreifen.

1 Drücken Sie die Touch-Taste ⊕ (11) für drei Sekunden. Die Buchstaben PL erscheinen nun auf der Timeranzeige (12)

2 Drücken Sie auf die Touch-Taste für die Verriegelungsfunktions Ⓗ(6). Die verschiedenen Leistungswerte, auf die der Herd beschränkt werden kann, erscheinen, und diese lassen sich mit Hilfe der Sensoren+ (11) und ⊖(10) einstellen.

3 Sobald der Wert ausgewählt wurde, drücken Sie auf die Touch-Taste für die Verriegelungsfunktions (6). Der Herd ist nun auf den auswählten Leistungswert beschränkt.

Wenn Sie den Wert erneut ändern möchten, müssen Sie den Herd von der Stromzufuhr trennen und dann nach einen Sekunden wieder anschließen. Nun können Sie erneut auf das Menü zur Leistungsbegrenzung zugreifen.

Jedes Mal, wenn die Leistungsstufe einer Heizplatte geändert wird, berechnet das Aggregat zur Leistungsbegrenzung, die vom Herd erzeugte Gesamtleistung. Wenn der Grenzwert für die Gesamtleistung erreicht wurde, können Sie an der Bedienungsleiste die Leistungsstufe für diese Heizplatte nicht mehr erhöhen. Der Herd erzeugt einen Piepton und die Leistungsanzeige (3) blinkt auf der Stufe, die nicht überschritten werden kann. Wenn Sie über diesen Wert hinaus möchten, müssen Sie die anderen Heizplatten herunterschalten. Gelegentlich reicht es nicht aus, eine andere Platte um eine Stufe herunterzuschalten. Das ist jeweils von der Leistung jeder Heizplatte sowie

der eingestellten Leistungsstufen ab. Es ist möglich, dass für die Erhöhung der Leistung einer größeren Heizplatt mehrere kleine ausgeschaltet werden müssen.

Pfannen (Töpfe, Bratpfannen, Grills usw.) fi nden Sie auf der Teka-Webseite Die Sensortaste verfügt über spezielle Funktionen, die dem Benutzer helfen mittels CHEF-Sensor zu kochen (15). Diese Funktionen sind verfügbar je nach Modell.

Sie können die Funktion jederzeit taußer Kraft setzen, indem Sie die Platte ausschalten, den Leistungspegel ändern oder eine andere Sonderfunktion wählen.

Wenn Sie die Schnellschaltung auf die Maximalleistung nutzen und der betreff ende Wert oberhalb des durch die Begrenzung möglichen Werts liegt, wird die Heizplatte auf den unter diesen Umständen höchstmöglichen Wert eingestellt. Der Herd erzeugt einen Piepton und die Anzeige des Leistungswerts blinkt zweimal (3).

Um eine spezielle Funktion auf einer Zone zu aktivieren:

MELTING-FUNKTION

Diese Funktion behält eine niedrige Temperatur in der Kochzone. Ideal zum Auftauen von Lebensmitteln

Sonderfunktionen : CHEF

Für diese Funktionen gibt es vorprogrammierte Leistungsstufen zur Vereinfachung des Kochens, wodurch hervorragende Ergebnisse erlangt werden, da die Pfannentemperatur kontinuierlich über Sensoren gesteuert wird. Wenn die Zieltemperatur der Funktion erreicht ist, wird sie automatisch beibehalten, ohne dass die Leistungsstufe geändert werden muss!

1 Zuerst sollte es ausgewählt werden; oder für das langsame Schmelzen und dann wird der Dezimalpunkt (4) anderer Arten von Lebensmitteln wie auf der Power-Anzeige (3) aktiviert. Schokolade, Butter usw.
2 Jetzt auf den CHEF-Sensor klicken Um sie zu aktivieren, wählen Sie die Platte und drücken Sie auf den wiederholte Drücken wird alle CHEF-CHEF-Sensor (15) bis die led (17) Funktionen, die in der jeweiligen auf dem Symbol leuchtet. Sobald Zone verfügbar sind, eine nach die Funktion aktiviert ist, wird auf der dem anderen übergehen. Diese Power-Anzeige (3) das Symbol R Funktionen werden die Aktivierung erscheinen.

mit den entsprechenden leds (16), Sie können die Funktion jederzeit (17), (18), (19), (20), (21), (22) außer Kraft setzen, indem Sie die und (23) zeigen.w Platte ausschalten, den Leistungspegel ändern oder eine andere Sonderfunktion

automatisch beibehalten, ohne dass die Leistungsstufe geändert werden muss. Wenn Sie eine spezielle aktive Funktionwählen, jederzeit abbrechen möchten, sollten

Die Küchenchef-Funktion funktionieren einwandfrei mit Pfannen, die den gleichen Ferromagnetbereich auf dem Pfannenboden haben, wie der Kochplattenbereich. Darüber hin a us müssen Pfa nnen für Hochtemperaturfunktionen (über 100 °C) einen flachen, ebenen Boden haben (vorzugsweise "Sandwich"-Typ wie in Abbildung 8 dargestellt.

Abb. 8

Sie den "Schieber" Cursor-Sensor (2) der zugehörigen Zone berühren, um e auszuwählen. Der Dezimalpunkt (4) de 'Power-Anzeige (3) wird aufleuchten. Berühren Sie dann wieder den "Schieber" (2) Cursor, um eine neue Leistungsstufe einzustellen oder die Zone auszuschalten oder Sie können durch Berühren des CHEF-Sensors (15) eine andere Sonderfunktion auswählen.

SIMMERING-FUNKTION

KEEP WARM-FUNKTION

Diese Funktion stellt automatisch einen entsprechenden Leistungspegel ein, um das gekochte Essen warm zu halten.

Diese Funktion ermöglicht Ihnen das Kochen zu halten.

Nachdem das Essen gekocht wurde, aktivieren Sie die Platte indem Sie es wählen und drücken Sie auf den CHEF-Sensor ^① (15) bis die led (18) auf dem Symbol leuchtet. Sobald die Funktion aktiviert ist, wird auf der Power-Anzeige (3) das Symbol erscheinen.

Es ist wichtig, dass die Pfanne und die Kochplatte zu Beginn des Prozesses nicht heiß sind, um einen einwandfreie Betrieb dieser Funktionen zu gewährleisten.

Weitere Informationen über geeignete

Um sie zu aktivieren, wählen Sie die Platte und drücken Sie auf den CHEF-Sensor (15) bis die led (16) auf dem Symbol leuchtet. Sobald die Funktion aktiviert ist, wird auf der Power-Anzeige (3) das Symbol erscheinen.

Sie können die Funktion jederzeit außer Kraft setzen, indem Sie die Platte ausschalten, den Leistungspegel ändern oder eine andere Sonderfunktion wählen.

GRILLFUNKTION

Diese Funktion legt eine für das Garen auf dem Grill geeignete automatische Leistungssteuerung fest.

Abb. 7

Wählen Sie zur Aktivierung die Platte und berühren Sie den Küchenchef-Sensor (15) Ⓤ, bis die LED (19) am Symbol ↗ aufl euchtet. Sobald die Funktion aktiviert ist, erscheint in der Leistungsanzeige (3) ein bewegliches Segment, das anzeigt, dass das Kochgeschirr vorgeheizt wir Sobald diese Phase abgeschlossen ist, erscheint das Symbol R in der Leistungsanzeige (3) und ein Signalto wird ausgegeben, was anzeigt, dass der Nutzer Lebensmittel zugeben mus Sie können die Funktion jederzeit überschreiben, indem Sie die Platte abschalten. Ändern Sie dazu die Leistungsstufe oder wählen Sie eine andere Spezialfunktion.

BRATEN-FUNKTION

Diese Funktion legt eine für das Braten mit einer geringen Menge Öl oder für das Sautieren geeignete automatische Leistungssteuerung fest.

Wählen Sie zur Aktivierung die Platte und berühren Sie den Küchenchef-Sensor (15) 📊, bis die LED (20) am Symbol Lauff leuchtet. Sobald die Funktion aktiviert ist, erscheint in der Leistungsanzeige (3) ein bewegliches Segment, das anzeigt, dass das Kochgeschirr vorgeheizt wird.

Sobald diese Phase abgeschlossen ist, erscheint das Symbol R in der Leistungsanzeige (3) und ein Signalto wird ausgegeben, was anzeigt, dass der Nutzer Lebensmittel zugeben mus

Sie können die Funktion jederzeit überschreiben, indem Sie die Platte abschalten. Ändern Sie dazu die Leistungsstufe oder wählen Sie eine andere Spezialfunktion.

FRITTIEREN-FUNKTION

Diese Funktion legt eine für das Brate mit einer großen Menge Öl geeignete automatische Leistungssteuerung fest Wählen Sie zur Aktivierung die Platte und berühren Sie den Küchenchef-Sensor (15) 📋, bis die LED (21) am Symbol 🏠 aufl euchet. Sobald die Funktion aktiviert ist, erscheint in der Leistungsanzeige (3) ein bewegliches Segment, das anzeigt, dass das Kochgeschirr vorgeheizt wird Sobald diese Phase abgeschlossen

ist, erscheint das Symbol R in der Leistungsanzeige (3) und ein Signalto wird ausgegeben, was anzeigt, dass der Nutzer Lebensmittel zugeben mus

Sie können die Funktion jederzeit überschreiben, indem Sie die Platte abschalten. Ändern Sie dazu die Leistungsstufe oder wählen Sie eine andere Spezialfunktion.

CONFIT FUNKTION

Diese Funktion legt eine für das Köcheln geeignete automatische Leistungssteuerung fest.

Wählen Sie zur Aktivierung die Platte und berühren Sie den CHEF-Sensor (15) 📄, bis die LED (22) am Symbol 🎨 aufl euchtet. Sobald die Funktion aktiviert ist, erscheint auf der Leistungsanzeige (3) ein bewegliches Segment, das anzeigt, dass sich das Kochen in der Vorheizphase des Gefäßes befinndet. Sobald diese Phas abgeschlossen ist, erscheint das Zeichen R auf der Leistungsanzeige (3), und es ertönt ein Piepton, der den Benutzer darauf hinweist, dass er die Lebensmittel zugeben muss.

Sie können die Funktion jederzeit auß Kraft setzen, indem Sie die Platte durch Ändern der Leistungsstufe oder durch Auswahl einer anderen Sonderfunktion ausschalten.

POACHING-FUNKTION

Diese Funktion stellt eine automatisch Leistungsregelung ein, die zum Brater von Lebensmitteln bei mittlerer Temperatur geeignet ist. Ideal zum Braten von Kartoffeln bei der Zubereitung des spanischen Omeletts

Um es zu aktivieren, wählen Sie das Kochfeld aus und drücken Sie macheinander auf den CHEF-Sensor (15), bis die LED (23) über dem Symbol aufleuchtet. Sobald die Funktion aktiviert ist, erscheint auf der Betriebsanzeige (3) ein sich bewegendes Segment, das anzeigt, dass sich das System in der Vorheizphase des Behälters befin det. Nach Abschluss dieser Phase erschei auf der Betriebsanzeige (3) ein a und kein akustisches Signal zeigt an, dass der Benutzer Lebensmittel hinzufügen

muss.

Sie können die Funktion jederzeit außer Kraft setzen, indem Sie das Kochfeld s. ausschalten, die Leistungsstufe ändern oder eine andere Sonderfunktion auswählen.

Flex Zone Funktion

Mit dieser Funktion können Sie zwei Kochzonen zusammenschalten, eine Leistungsstufe für diese wählen und die Timerfunktion für beide Zonen nutzen.

Um diese Funktion zu aktivieren, drücken Sie den Sensor H/14). Dadurch werden die Dezimalstellen (4) der verlinkten Platten aufl euchten und auf ihren Leistungsindikatoren (3) wird der Wert "0" angezeigt. Die Uhr-Timer-Anzeige (12) wird drei Segmente zeigen, die die aktivierten Zonen anzeigen. Falls Ihr Modell über mehrere Zonen mit "Flex-Zone" verfügt, können Sie die gewünschte Option auswählen, indem Sie den Sensor drücken H/14), bevor Sie die Stromversorgung der gewählten Zone zuweisen. Sie werden ein paar Sekunden haben, um die nächste Handlung auszuführen; andernfalls wird die Funktion automatisch deaktiviert.(siehe Abb. 7)

Nach Auswahl von Flex Zone, können Sie die Leistung zuweisen, indem Sie irgendein "Schieber" Cursor (2) von einem der verbundenen Zonen berühren. Der Leistungspegel und seine Variationen werden gleichzeitig an den Leistungsindikatoren (3) beider

Um diese Funktion zu deaktivieren, sollten Sie erneut den Sensor ^H/^I (14) berühren. Auch wenn die Funktion .deaktiviert ist, werden die Stufen der Leistungen und Funktionen der zugewiesenen Zonen gelöscht.

Sicherheitsabschaltung

Wenn sich eine oder mehrere Kochzonen nicht korrekt ausschalten, schaltet sich das Gerät nach Ablauf einer bestimmten Zeit automatisch ab (siehe Tabelle 1).

Tabelle 1

Gewählte Kochstufe	MAX. BETRIEBSDAUER(in Stunden)
0	0
1	8
2	8
3	5
4	4
5	4
6	3
7	2
8	2
9	1
P	10 oder 5 Minuten eingestellt zum Level 9(* je nach Modell)

Bei der "Sicherheitsabschaltung" wird 0 angezeigt, wenn die Oberfl ächen-temperatur der Glaskeramik keine Gefahr für den Benutzer darstellt bzw. H, wenn Verbrennungsgefahr besteht.

Halten Sie den Touch-Con-trol Bereich für die Kochzonen stets fre und sauber.

Bei Problemen mit der Bedienbarkeit oder nicht in der vor-liegenden Anleitung genannten Störungen, schalten Sie das Gerät aus und benachrichtigen Sie den tech-nischen TEKA-Kundendienst.

Vorschläge und Empfehlungen

* Verwenden Sie nur Kochgeschirr mit Sie können mit einem Nickelschwamm festen, ebenen und möglichst dicken und etwas Wasser bzw. mit einem Böden. Glaskeramik-Spezialreiniger entfernt
* Schieben Sie das Kochgeschirr nicht über das Kochfeld, da Sie es zerkratzen können.
* Die Glaskeramik-Fläche hält leichten Stößen durch größeres Kochgeschirr stand, sofern es keine scharfen Kanten aufweist. Verhindern Sie derartige Stoßbelastunge dennoch.
tSie können mit einem Nickelschwamm mund etwas Wasser bzw. mit einem Glaskeramik-Spezialreiniger entfernt werden. Geschmolzene Kunststoff par- tikel, Zucker oder zuckerhaltige Lebensmittel müssen sofort mit einem Schaber von der Glaskeramik entfernt werden, bevor diese abkühlt.

* Um eine Beschädigung der Glaskeramik Fläche zu vermeiden, scheuern Sie mit dem Kochgeschirr nicht über die Fläche und verwenden Sie gebrauchfähiges Kochgeschirr mit sauberem Boden.

* Empfohlene Durchmesser des Kochgeschirrbodens (Siehe mit dem

Produkt geliefertes „Technisches Datenblatt“.

Achten Sie darauf, dass kein Zucker bzw. keine zuckerhaltige Erzeugnisse auf die Glaskeramik-Fläche gelangen. Im heißen Zustand kann es andernfalls zu chemischen Reaktionen mit der Glaskeramik kommen, welche deren Oberfl äche beeinträchtigen.

Reinigung und Pfl ege

Um eine lange Lebensdauer des Kochfeldes zu gewährleisten, lassen Sie es vor der Reinigung abkühlen und verwenden Sie geeignete Reinigungsmittel und Werkzeuge. Dies erleichtert die Reinigung und sorgt dafür, dass sich weniger Schmutz ansammelt. Verwenden Sie niemals aggressive Reinigungsmittel oder Reinigungsmittel, die die Oberfläche verkratzen können sowie Dampfreinigungsgeräte

Leichte Verschmutzungen können Sie mit einem feuchten Tuch und ein wenig Spülmittel oder lauwarmem Seifenwasser reinigen. Schwere Verschmutzungen oder Fettrückstände sind mit einem speziellen Glaskerami Reiniger zu verwenden. Dabei sind die Anwei-sungen des Herstellers zu befolgen. Eingebran Verschmutzungen ent-fernen Sie mit einem speziellen Glass-chaber.

Irisierende Flecken des Kochfeldes entstehen durch Kochgeschirrböden mit eingetrockneten Fettrückständen oder wenn beim Kochvorgang ein Fettfi Im zwischen der Glaskeramik-Fläche und dem Kochgeschirr vorhanden ist.

Metallisch schimmernde Verfärbungen werden durch Hin- und Herschieben von Kochgeschirr aus Metall verursacht. Sie können durch gründliche Reinigung mit einem Glaskeramik-Spezialreiniger beseitigt werden. Bei besonders hartnäckigen Flecken muss die Behandlung mehrmals wiederholt werden.

Achtung:

Wenn zwischen dem Boden des Kochgeschirrs und der Glaskeramikbefi ndliche Substanzen schmelzen,kann es vorkommen, dass dasKochgeschirr an der Glaskeramikhaften bleibt. Versuchen Sie in diesem Falle nicht, das Kochgeschirrvon der abgekühlten Glaskeramik zu lösen, denn die Glaskeramik könntedabei brechen.

Treten Sie nicht auf die Glaskeramik und stützen Sie sich nicht auf ihr ab. Wenn die Glaskeramik bricht, besteht Verletzungsgefahrff Benutzen Sie die Glaskeramik nicht als Ablage. TEKA INDUSTRIAL S.A. behält sich das Recht auf etwaige Änderungen der Bedienungsanleitungen vor, sofern diese Änderungen erforderlich sind oder sich als nützlich erweisen. Die grundlegenden Eigenschaften der TEKA-2 Geräte sind hiervon nicht betroffen.

Umweltschutz

Das Symbol auf dem Kochfeld oder seiner Verpackung steht für Sondermüll und weist darauf hin, dass das Kochfeld nicht wie gewöhnlicher Hausabfall entsorgt werden darf. Nach Gebrauchsende ist das Kochfeld dementsprechend dem zuständigen Recyclingpunkt für elektrische und elektronische Geräte zu übergeben. Bitte denken Sie daran, dass Sie mit der Teilnah-me an der Sondermüllentsorgung einen wichtigen Beitrag zum Umweltschutz und zur Gesund-heitssicherung leisten. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Ausführliche Informationen zur Entsorgung Ihres TEKA-Kochfeldes erhalten Sie bei Ihrer Stadtverwaltung, beim Service der Müllabfuhr oder bei Ihrem TEKA-Händler.

Die Verpackungsmaterialien sind umweltfreundlich und vollständig recyclebar. Los componentes de plástico se identifi can con marca-dos >PE<, >LD<, >EPS<, etc. Führen Sie die Verpackungsmaterialien mit den Haushaltsabfällen in den Materialkreislauf zurück.

Erfüllung mit Energieeffizienz des Gerätes:

-Geräte Wurde nach der Norm EN 60350-2 und die erhaltene getestet Wert, in Wh/kg, ist im Typens-child des Gerätes.

der direkten Energieübertragung an der Boden des Gefäßes. Das Brummen ist kein Defekt, kann aber, falls es Sie stört, entweder durch Verringern der Leistungsstufe oder aber durch sVerwenden eines Gefäßes mit dickere Boden, bzw. durch Verwenden eines einteiligen Gefäßes vermieden werde

Sensor (1) verdeckt ist und verhindert das Einschalten des Kochfeldes. Entfernen Sie den störenden Gegenstand oder Flüssigkeiten von der Touch-Oberfläche, reinigen und trocknen Sie die Stelle, bis die Meldung wieder verschwindet.

Das Gerät schaltet sich ab, die Meldung C91 erscheint in der Leistungsanzeige (3):

Die Elektronik erkennt, dass der Stop&Go-Sensor (6) verdeckt ist und verhindert das Bedienen des Kochfeldes. Entfernen Sie mögliche Gegenstände oder Flüssigkeiten von der Oberfläche der Berührungssteuerung, reinigen und trocken Sie diese, drücken Sie dann zweimal den Stop&Go-Sensor (6) zum Beseitigen der Nachricht und zum Fortsetzen des normalen Betriebs.

Mit folgenden Hinweisen können Sie beim Kochen immer etwas Energie I sparen:

* Setzen Sie möglichst immer einen passenden Deckel auf den Topf. Kochen ohne Deckel verbraucht deutlich mehr Energie.
* Benutzen Sie Kochgeschirr mit flachem Boden und einem Bodendurchmesser, der möglichst genau der Größe der Kochzone entspricht. Kochgeschirrhersteller geben gewöhnlich den Öff nungsdurchmesser des Kopfes an. Dieser ist meist etwas größer a der Bodendurchmesser.

* Wenn Sie mit Wasser kochen, verwenden Sie möglichst kleine Mengen, damit Vitamine und Mineralstoffe von Gemüse so wenig wie möglich ausgewaschen werden. Nutzen Sie eine möglichst niedrige Leistungsstufe. Hohe Leistungsstufen sind oft unnötig, verschwenden unnütz Energie.

* Benutzen Sie kleine Töpfe für kleine Lebensmittelmengen.

Die Touch-Control-Bedienung schaltet sich nicht ein bzw. lässt sich im eingeschalteten Zustand nicht bediener Es wurde keine Kochzone ausgewählt Wählen Sie immer erst eine Kochzone an, bevor Sie sie einstellen.

Die Tasten und/oder Ihre Finger sind feucht. Achten Sie stets darauf, dass die Oberfläche der Touch-Control-Bedienung und/oder Ihre Finger sauber und trocken sind. Die Verriegelung ist aktiviert. Deaktivieren Sie die Verriegelung.

Während des Kochvorgangs ist ein Luftgeräusch zu hören, das auch nach Abschalten des Herdes nicht verschwindet:

Die Induktionsfelder verfügen über einen eingebauten Lüfter, der die Elektronik kühlt. Dieser geht nur in Betrieb, wenn die Temperatur der Elektronik zu hoch ist, und schaltet sich ab, sobald die Temperatur sinkt, unabhängig davon, ob der Herd in Betrieb ist oder nicht.

Störungsbehebung

Bevor Sie den technischen TEKA-Kundendienst verständigen, überprüfen Sie bitte die aufgetretene Störung anhand der folgenden Schritte.

Das Symbol - erscheint auf der Kochstufenanzeige einer Kochzone: Das Induktionssystem hat kein Gefäß auf der Kochzone erkannt oder das Gefäß ist nicht kompatibel.

Das Kochfeld funktioniert nicht: Überprüfen Sie, ob das Netzkabel korrekt angeschlossen ist.

Die Induktionsfelder werden nicht heiß:

Das Gefäß ist ungeeignet (hat keinen ferromagnetischen Boden oder ist zu klein). Prüfen Sie, ob der Boden des Gefäßes magnetisch ist oder verwenden Sie ein größeres Gefäß.

Eine Kochzone schaltet sich aus und die Meldung C81 oder C82 erscheint auf den Anzeigen: Übermäßig hohe Temperatur auf der Elektronik oder der Glaskeramik. War-ten Sie bis die Elektronik abgekühlt ist oder entfernen Sie das Gefäß, damit die Glaskeramik abkühlt.

Zu Beginn des Kochvorgangs ist ein Brummen von de s Induktionsfeldern zu hören:

Im Fall von Gefäßen, die nicht solide genug sind oder aus mehr als einem Te bestehen, ist das Brummen eine Folge

Auf der Anzeig e einer der Ko chz one n ersch hei nt C8 5: Das verwendete Gefäß ist nicht kompatibel. Schalten Sie das Kochfeld ab und wieder ein und verwenden Sie ein anderes Gefäß.

Das Gerät schaltet sich ab, die Meldung C90 erscheint in der Leistungsanzeige (3):

'Die Elektronik erkennt, dass der Ein/Aus-

Funktionsmodus

Dieses Gerät kann im Absaug- oder Filtrationsmodus betrieben werden.

Absaugmodus

Die angesaugte Luft wird durch den Fettfi Iter gereinigt und über ein Rohrsystem nach außen geleitet.

Warnhinweis: Abluft darf nicht in einen funktionierenden Rauch- oder Rauchgaskamin oder in einen Lüftungsschacht der Feuerungsräume eingeleitet werden.

■ Wird die Abluft durch Rauch oder Abgase, die nicht in Betrieb sind, in einen Schornstein eingeleitet, ist die Genehmigung eines Fachhandwerke einzuholen.

■ Wird die Abluft durch die Außenwange geführt, muss ein Teleskop-Mauerkasten mit Rückschlagventil verwendet werden.

Filtrationsmodus

Die angesaugte Luft wird über den Fettfilter und einen Geruchsfilter gereinigt und anschließend wieder in die Küche zurückgeführt.

Warnhinweis: Um Gerüche im Umluftbetrieb zu erfassen, muss ein Keramikfi Iter eingebaut werden.

Die verschiedenen Einbaumöglichkeiten des Gerätes mit Umluftbetrieb sind im Prospekt angegeben oder müssen bei Ihrem Fachhändler erfragt werden. Das notwendige Zubehör ist im Fachhandel, über den Kundenservice oder im Online-Shop erhältlich.

Beim Einbau eines Geruchsfi Iter ist es erforderlich, die Betriebszeitsteuerung zu aktivieren, damit der Filter korrekt gereinigt werden kann. Diese Steuerung wird durch gleichzeitiges

Berühren der Symbol ⏻ und — während der ersten Minut

dem Anschließen des Kochfelds an die Stromversorgung aktiviert. Auf dem Display erscheint die Meldung „on“.

Hinweis: Wird das Gerät repariert, muss die Laufzeitüberwachung erneut aktiviert werden.

Aktivierung und Deaktivierung der Absaugung

Warnhinweise

■ Die Leistung immer den aktuellen Bedingungen anpassen. Auch bei großer Dampfentwicklung eine hohe Absaugstufe wählen.
■ Ist kein Metallfettfi Iter vorhanden, lässt sich der Absaugvorrichtung nicht einschalten. Setzen Sie den Metallfettfilter ein. Die Kochfeldfunktionen sind auch ohne Metallfettfi Iter erhältlich.
■ Blockieren Sie die Absaugöffnungen nicht mit Gegenständen. Stellen Sie keine Gegenstände auf die Filterabdeckung. Andernfalls wird die Absau- gleistung reduziert.
■ Bei Verwendung eines hohen Kochgeschirrs kann eine optimale Absaugleistung nicht garantiert werden. Die Absaugleistung kann durch schräges Aufsetzen eines Deckels verbessert werden.

Aktivierung der Absaugung

Die Absaugung lässt sich nicht einschalten, wenn der Metallfettfilter nicht richtig eingesetzt ist. Um die Absaugung zu aktivieren, berühren Sie das Symbol ⚙️. Die Absaugleistung beginnt bei Leistungsstufe 0 und wird auf dem dafür vorgesehenen Display angezeigt.

Absaugleistung ändern

Scrollen Sie mit dem entsprechenden Cursor und wählen Sie die gewünschte Leistungsstufe (0-9). Die eingestellte Leistungsstufe wird angezeigt.

Intensive Stufe

Unter bestimmten Bedingungen ist es möglich, die intensive Absaugstufe zu aktivieren.

Um sie zu aktivieren, berühren Sie das

Symbol für 2 Sekunden. Die Leistungsstufenanzeige zeigt das Symbol P. Die intensive Absaugstufe hat eine maximale Dauer von 6 Minuten, danach stellt sich die Absaugleistung automatisch auf Stufe 9 ein.

Deaktivierung der Absaugung

Wenn Sie das Gerät ausschalten möchten, berühren Sie das Symbol ①.

Wenn Sie nur die Absaugung ausschalten möchten, gehen Sie wie folgt vor:

1. Drücken Sie auf den entsprechenden Kursor am Symbol ⚙️.

Warnhinweis: Je nach ausgewählten Einstellungen könnte die Verzögerungsfunktion nach dem Ausschalten des Geräts aktiviert werden.

Auto-Funktion

Wenn Sie eine Stufe für eine Kochzone auswählen, wird der automatische Start der Absaugung aktiviert.

Automatischer Start über Kochstufen

Die Absaugung schaltet sich in einer Leistungsstufe ein, die von der Anzahl der aktivierten Kochzonen abhängt.

Manuelle Aktivierung der Auto-Funktion

Wenn Sie die Funktion über die Grundeinstellungen deaktiviert haben, ist es dennoch möglich, die Auto-Funktion während des normalen Gebrauchs des Kochfelds zu aktivieren. Um diese Funktion zu aktivieren, tippen Sie auf das Symbol A (26). Um die Funktion zu deaktivieren, drücken Sie einfach erneut auf das SymbolA (26) oder ändern Sie die Absaugleistungsstufe mit dem entsprechenden Cursor.

Verzögerungsfunktion

Dank dieser Funktion arbeitet das Absaugsystem nach dem Ausschalten des Kochfelds noch 15 Minuten lang mit der aktuell

DE

eingestellten Leistungsstufe weiter und beseitigt den noch vorhandenen Dampf in der Küche. Nach Ablauf di es er Zeit schaltet es sich automatisch ab.

Um die Verzögerungsfunktion zu aktivieren, tippen Sie auf das Symbol (24). Dieser Modus funktioniert nicht, wenn die Fresh-Funktion aktiviert ist.

Fresh-Funktion

Durch Aktivieren dieser Funktion bleibt das Absaugsystem 10 Minuten lang auf Stufe 1 eingeschaltet und schaltet sich 50 Minuten lang aus, dieser Zyklus wiederholt sich 24 Stunden lang.

Es werden vier blinkende Segmente angezeigt, die um den Umfang der Leistungsziff er rollen.

Sie wird durch Berühren des Symbols (25) aktiviert, während zum Deaktivieren erneut die Aktivierungstaste oder das Symbol berührt werden muss.

Absaugvorrichtung reinigen

Warnhinweis: Vergewissern Sie sich vor jeder Reinigung oder Wartung, dass die Kochzonen vollständig abgekühlt sind, und trennen Sie die Stromversorgung, indem Sie beispielsweise den Netzschalter des Kochfelds trennen.

Metallfettfi Iter reinigen

Nach 30 Betriebsstunde der Abs aug haube blinkt bei ausgeschalteter Haube der Wert F1 auf der Leistungsanzeige.

Sie können von Hand mit einem fettlösenden Reinigungsmittel oder in der Spülmaschine bei maximal 50 °C gereinigt werden. Das Reinigen in der Spülmaschine kann den Filter verfärben, wobei die Filterleistung allerdings gleich bleibt.

Nach der Reinigung des Filters kann die Anzeige zurückgesetzt werden,

indem eine beliebige Stelle des Cursors mindestens

3 Sekunden lang gedrückt wird.

Reinigung der Aktivkohlefi Iter Der Aktivkohlefilter ist optional und separat erhältlich. Aktivieren Sie die Betriebszeitsteuerung, indem Sie den Anweisungen im Kapitel Betriebsmodi folgen.

Nach 125 Betriebsstunden der Abs aug haube blinkt bei ausgeschalteter Haube der Wert F2 auf der Leistungsanzeige.

Die Reinigung des Filters ist abhängig vom gekauften Filter.

Keramikfi Iter

Sie können in einem auf 200 °C vorgeheizten Ofen für 45 Minuten regeneriert werden. Die Regeneration ermöglicht eine maximale Filterlebensdauer von 5 Jahren.

Long-Life-Filter

Nach 125 Betriebsstunden können die regenerierbaren Aktivkohlefilter (long-life) im Geschirrspüler bei einer maximalen Temperatur von 65 °C (vollständiges Reinigungsprogramm ohne Geschirr) oder von Hand mit neutralen, nicht abrasiven Reinigungsmitteln gereinigt werden. Überschüssiges Wasser entfernen ohne den Filter zu beschädigen und diesen für 10 Minuten bei 100 °C in den Ofen geben, um ihn vollständig zu trocknen. Das Fleece alle drei Jahre oder sobald der Stoff beschädigt ist tauschen.

Nach der Reinigung des Filters kann die Anzeige zurückgesetzt werden, indem eine beliebige Stelle des Cursors mindestens

3 Sekunden lang gedrückt wird.

Die Effizienzwerte der Haube entnehmen Sie bitte dem technischen Datenblatt, das dem Produkt beiliegt.
