KULLANIM KILAVUZU AFC 87628 TEKA

En az 500 cm²'lik geri dönüş akış açıklığı sağlanmalıdır.

FİLTRELEME MODU - Tabana doğrudan çıkış

FİLTRELEME MODU - Doğrudan çıkış

Güvenlik uyarıları induksiyon modülü:

⚠️Dikkat. Eğer seramik cam kırılır ya da çatlar ise, elektrik çarpmalarından korunmak için ocak izgarasının fi şini prizden hemen çekin.

⚠️ Bu cihaz; harici bir zamanlayıcı (cihaz üzerinde yerleşik değil) ya da ayrı bir uzaktan kumanda sistemi ile çalışacak şekilde tasarlanmamıştır.

⚠️ Bu aygıtı buharla temizlemeyin.

⚠️ Dikkat. Cihaz ve erişilebilir parçaları çalışma sırasında ısınâbilir. İsıtmaelemanlarına dokunmaktan kaçınız. 8 yaşından daha küçük çocuklar, sürekli olarak denetimde olmadıkları sürece ocak izgarasından uzakta kalmalılar.

⚠️ Bu cihaz; ANCAK gözetim altında olduklarında ya da cihazın kullanımı hakkında uygun bilgi verildiginde ve onun kullanımının

içerdiği tehlikeler anlaşıldığında 8 yaşında ve daha büyük çocuklar, fi ziksel, duyusal veya zihinsel yetenekleri engelli kişiler ya da deneyim ve bilgi sahibi olmayan kişiler tarafından kullanılabilir. Kullanıcı temizlik ve bakımı, denetimsiz çocuklar tarafından yapılamaz.

⚠️ Çocuklar, cihaz ile eodynamamalıdır.

⚠️ Dikkat. Yangına neden olabileceğinden mevcut değilken yağlar ile pisirmek tehlikelidir. ASLA sü ile yangını söndürmeye çalışmayın! bu durumda, cihazın bağlantısını kesip bir kapak, bir tabak ya da bir battaniye ile alevleri örtün.

⚠️ İndüksiyonlu ocak ızgarasının pişirme alanlarında herhangi bir nesne saklamayın. Olası yangın tehlikelerini önleyin.

⚠️ Indüksiyon jeneratörü mevcut AB mevzuatı ile uyumludur. Bununla birlikte, kalp pili gibi bir

cihaz ile donatılmış herhangi birinin hekime danışmasını ya da şüphe durumunda indüksiyon alanlarını kullanmaktan imtina etmesini tavsiye ediyoruz.

⚠️Aşırı ısınabileceğiğinden; biçak, çatal, kaşık ve kapaklar gibi madeni nesneler, ocak ızgarası yüzeyi üzerine konulmamalıdır.

⚠️ Kullandıktan sonra her zaman ısıtma plakasının bağlantısını kesin, sadece tencere veya tavayı çıkarmayın. Aksi takdirde, tespit süresi içinde yanlışlıkla başka bir tencere veya tava konacak olursa, bir hatalı çalışma meydana gelebilir. Olası kazaları önleyin!

⚠️Uygun bir te- mizlik için, temiz- leme tafimatlarına bakın.

⚠️UYARI: Pişirme prosesi denetim altında gerçekleştirilmelidir. Kısa süreli pişirme prosesi sürekli olarak denetim altında tutulmalıdır.

Aspiratör modülü genel güvenliği

⚠️Uyarılar Davlumbaz yakıt olarak gaz veya başka yakıtları kullanan cihazlarla ayını anda kullanıldığında, bulunulan yerde yeterli havalandırma olmalıdır (bu uyarı fi İtreleme versiyonunda kurulan ürünlerde geçerli değildir).

⚠️ Hava tahliyesi işlemleriyle ilgili bulundugunuz yerdeki yönetmeliklerin tümüne uygun hareket edin.

⚠ Ürün devridaim modunda kullanılıyorsa, uzun süre durur halde kaldığında tahliye kanalının iyi durumda olduğundan emin olun.

⚠️ Bu ürünle birlikte alevde yiyecek pişirmek (fl ambè) yasaktır.

⚠️ Ocak çalışır durumdayken tencereyi hiçbir zaman gözetimsiz

Tencerenin içindeki yağ aşırı ısınarak tutuşabilir.

⚠️ Yağ kullandığınızda yangın riski daha yüksektir.

⚠️ Yağ tutucu fi İtrelerde bakım ve temizlik işlemlerini doğru yapmak önemlidir.

⚠️ Yangın tehlikesini önlemek için davlumbazi ve diğer yüzeyleri sık sık temizlemek gerekir.

⚠️ DİKKAT! Ocak çalışır durumdayken davlumbazın erişilebilen kısımları ısınabilir.

⚠️ Kanallı tahliyeyi, odaların havalandırmasına ayrılmış tahliye kanallarına veya borularına bağlamak yasaktır.

⚠ Tahliye edilen hava sıcak havalı dolaşım kanalına sevk edilmemelidir.

⚠️ Hava, gaz veya başka yakıtları kullanan elektrikli ev aletlerinden çıkan dumanları bertaraf etmekte kullanılan duman bacalarına tahliye edilemez (bu uyarı fi İtreleme versiyonunda takılan ürünlerde geçerli değildir).

⚠️ Davlumbaz ile elektrikle çalıştırılmayan diğer cihazlar aynı anda kullanıldığında odada doğru bir havalandırma olmasını sağlayın.

⚠️ Odadaki azami negatif basınç 4PA (4x10-5 bar) değerini aşmamalıdır.

⚠️ Ürünün kurulu olduğu odanın hava giriş debisi, davlumbazın tahliye debisinden daha yüksek olmalıdır (fi İtreleme versiyonunda takılan üründe bu uyarı geçerli değildir).

⚠️ Bu cihaz gaz ocaklarıyla birlikte kullanmak için değildir.

TR

UYARI! Kurulum sırasında üründe veya bileşenlerinde yapılan tadilat veya değişikliklerden kaynaklı muhtemel hasarlarda üretici sorumlu olmayacaktır. Hatalı montaj veya kurulumdan kaynaklı muhtemel hasarlar veya arızalarda kurulum görevlisi sorumlu olacaktır. Ürünün kurulumunda kaynaklanabilecek hasarlarda yetkili kurulum görevlisiyle iletişime geçin.

Elektrik bağlantısı

Ocak izgarasını şebekey bağlamadan önce, voltaj ve frekansın onun alt kısmında ve Garanti Belgesi üzerindeki ya da mevcut ise, ürünün servis ömrü boyunca bu kılavuz ile birlikte saklamanız gereken teknik veri çizelgesi üzerindeki ocak izgarası isim levhası üzerinde belirtilenler ile eşleştigini kontrol edin.

Ele ktrik bağlantısı, akım ve kontaklar arasında en az 3 mm mesafe ile, istendiğinde erişilebilir, bir tüm kutuplu devre kesici ya da fi ş yoluyla olacaktır. Bu acil durumlarda bağlantının kesilmesini sağlar ve

ocak izgarasının temizliğine olanak verir.

Giriş kablosunun, eğer aynı birimde kurulu ise indüksiyonlu ocak muhafazası ya da fırın muhafazası ile temas etmediğinden emin olun.

Uyari:

Elektrik bağlantıs yürürlükteki mevzuata uyularak düzgün şekilde topraklanmalıdır, aksi takdirde indüksiyonlu ocak arızalanabilir.

Olağandışı yüksek güç anmaları kontrol sistemine angi bir elektrikli cihazda (u gibi) zarar verebilir.

Pirolitik fırınlarda, pirolitik eme fonksiyonu esnasında, cihazın eriştiği yüksek nedeniyle, indüksiyonlu kullanmaktan kaçınılması ye edilir.

Sadece TEKA resmi teknik i; cihazla ilgilenebilir ya da edebilir, güç kablosunun irilmesi dahil.

Şebekeden ocak ızgarasının ntısını kesmeden, kesim ni kapatmanızı ve fişi prizden eden önce yaklaşık 23 saniye be beklemenizi tavsiye ederiz. re, elektronik devrenin men deşarj edilmesine k vermek için gereklidir ve ce fiş kontaklarından elektrik ası olasılığı önlenir.

Ürü nün se rvis ö m rü a talimatlar kılavuzu ile Garan-ti Belgesini veya veri çizelgesini elinizde run. Bunlar önemli teknik çermektedirler.

İndüksiyon hakkında

Avantajlar

İndüksiyonlu ocakta ısı, doğrudan tencereye aktarılır.

Bunun bir dizi avantajı vardır:

-Zamandan kazandırır.

-Enerji tasarrufu sağlar.

-Yiyeceklerin cam plakayla temas etmesi halinde temizlenmesi kolaydır, hemen yanmaz.

-İyileştirilmiş enerji kontrolü. Enerji, güç kontrollerine basılır basılmaz tencereye aktarılır. Ayrıca, tencere pişirme bölgesinden alınır alınmaz

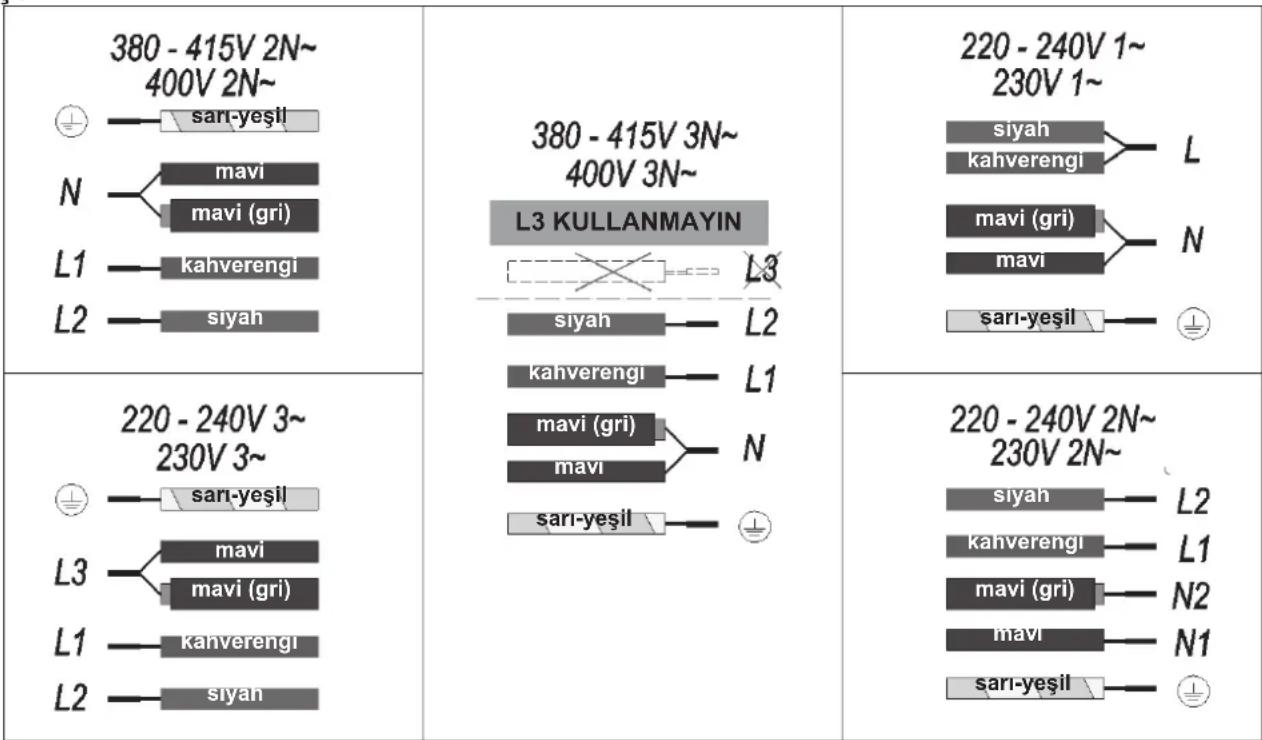

Şekil. 2

    S["380 - 415V 3N~ 400V 3N~"] --> T["L3 KULLANMAYIN"]
    U["siyah"] --> V["L2"]
    W["kahverengi"] --> X["L1"]
    Y["mavi (gri)"] --> Z["N"]
    AA["mavi"] --> AB["N"]
    AC["sari-yeşil"] --> AD["⊥"]

    AE["220 - 240V 1~ 230V 1~"] --> AF["siyah"]
    AG["siyah"] --> AH["L"]
    AI["kahverengi"] --> AJ["N"]
    AK["mavi (gri)"] --> AL["N"]
    AM["mavi"] --> AN["N1"]
    AO["sari-yeşil"] --> AP["⊥"]

    AQ["220 - 240V 2N~ 230V 2N~"] --> AR["siyah"]
    AS["kahverengi"] --> AT["L1"]
    AU["mavi (gri)"] --> AV["N2"]
    AW["mavi"] --> AX["N1"]
    AY["sari-yeşil"] --> AZ["⊥"]

TR

güç beslemesi durur. Öncesinde gücü kapatmaya gerek yoktur.

Tencereler

Yalnızca ferromanyetik tencerelerin indüksiyonlu ocakla kullanılması uygundur.

Çeşitli türleri vardır:

-indüksiyonlu ocaklarla kullanıma özel döküm demir, emaye çelik ve paslanmaz çelik tencereler.

Dağıtıcı plakaların veya ince çelik, alüminyum, cam, bakır veya kil gibi malzemelerin kullanılmasını önermiyoruz.

diğer tencereler, daha küçük bir ferromanyetik malzeme alanına sahiptir (bkz. Şekil 5). Bu durumda, tencereyi algılamak zor ve hatta imkansız olabilir. Ayrıca beslenen güç daha az olabilir ve sonuç olarak tencere doğru ısınmayacaktır.

Şekil 5

Bu, kontrol bölgesinin aşırı ısınmasını önleyecektir.

Cihazın yoğun kullanımı için arka pişirme bölgelerinin kullanın. Bu, kontrol panelinin aşırı ısınmasını önlemeye yardımcı olacaktır.

Kapların, özellikle pişirme sırasında kontrol paneli bölgesini kaplamasına izin vermeyin.

Kullanım ve Bakım

Her bir pişirme bölgesi bir minimum tencere algılama süresi sahiptir. Bu, tencerenin tabanının malzemesine ve ferromanyetik çapına bağlıdır. Bu nedenle, kullanılacak tencerenin tabanının çapıyla en iyi eşleşen pişirme bölgesini kullanmak temel bir öneme sahiptir.

Tencerenin seçilen pişi bölgesinde algılanmaması halinde sonraki en küçük bölgeyi kullanmayı deneyin.

Flex Zone'un tek pişirme bölgesi olarak kullanılması halinde bu bölge tipi için daha büyük tencereler kullanılabilir (bkz. Şekil 3).

Şekil 3

Tam bir ferromanyetik tabana sahip olmayan bazı tencereler, indüksiyona sahip olduğu varsayılarak satılır (bkz. Şekil 4) Bu tencerelerde yalnızca ferromanyetik taban ısıtılır. Sonuç olarak ısı, tencerenin tabanında eşit bir şekilde dağıtılmaz. Bu, tencerenin tabanının ferromanyetik olmayan kısmının doğru pişirme sıcaklığına ulaşmayacağı anlamına gelebilir.

Şekil 4

Tencerelerin tabanının etkisi

Ten cere de kullanıla n ta bani n türü pişir menin ho moje nlig ini ve sonuçlarını etkileyebilir Paslanmaz çelik "sandviç" tabana sahip tencerelerde, ısının homojen dağıtılması ve yayılmasına yardımcı olarak zaman ve enerji tasarrufu sağlayan malzemeler kullanılmaktadır.

Tencerenin tabanı tamamen düz olmalıdır. Böylece homojen bir gü ç bes leme si s a şla nır (b kz. Şekil 6).

Şekil 6

Asla boş tencereleri ısıtmayın, ince tabanlı tencereler kullanmayı Bunlar, ocağın otomatik bağlantı kesme fonksiyonunun devreye girmesine izin vermeyecek kadar hızlı ısınabilir.

ÖNEMLİ TAVSİYELER

Piş irme b ölgesiyle aynı taban çapına sahip kaplar kullanın.

Kontrol paneline en yakın pişirme bölgelerinde, kapları her zaman cam yüze y ü zerind e yer alan pişirme işaretleri dahilinde tutun ve bunlarla aynı veya en küçüğüne uygun çapa sahip kaplar kullanım.

Dokunmatik Kontrol ilir. Paneli Kullanım Talimatları

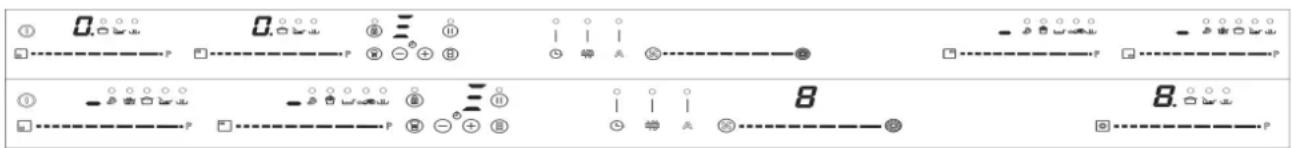

KULLANIM ÖĞELERİ (şekil 1)

1 Genel açma/kapama sensörü.

2 Gücü kontrol etmeye yarayan imleç sürgüsü.

3 Güç ve/veya artıkısı göstergesi*.

4 Güç ve/veya artıkısı göstergesi ondalık noktası.

5 "Power" (Güç) fonksiyonuna doğrudan erişim.

6 "Block" (Blok) fonksiyonu için etkinleştirme sensörü.

7 Pilot gösterge ışığı "Block" (Blok) fonksiyonu etkin*.

8 "Stop&Go" fonksiyonu için etkinleştirme sensörü.

9 Pilot gösterge ışığı "S to p&G o" fonk siy on u etkin*.

10 Zamanlayıcı için "eksi" sensörü.

11 Zamanlayıcı için "artı" sensörü.

12 Zamanlayıcı göstergesi.

13 Zamanlayıcının ondalık noktası.*

14 "Flex Zone" (Esnek Bölme) fonksiyonu için etkinleştirme sensörü.

TR

15 "Chef" (Şef) fonksiyonları için etkinleştirme sensörü.
16 Pilot gösterge ışığı "Keep Warm" (Sıcak Tut m a ) fonksiyonu etkin*.
17 Pilot gösterge ışığı "Melting" (Eritme) fonksiyonu etkin*.
18 Pilot gösterge ışığı "Simmering" (Kaynamaya Bırakma) fonksiyonu etkin*.
19 Pilot gösterge ışığı "Grilling" (Izgara) fonksiyonu etkin*.
20 Pilot gösterge ışığı “Pan Frying” (Tavada Kızartma) fonksiyonu etkin*.
21 Pilot gösterge ışığı "Deep Frying" (Derin Kızartma) fonksiyonu etkin*.
22 Pilot gösterge ışığı "Konfi" fonksiyonu etkin*.
23 Pilot gösterge ışığı "Poaching" fonksiyonu etkin*.

*Sadece çalışıyorken görünür.

İşlemler dokunmatik düğmelerle gerçekleştirilir. İstenilen dokunmatik düğmeye aşırı bastırmanıza gerek yoktur, fonksiyonu etkinleştirmek için sadece parmağınızın ucuyla dokunmanız yeterlidir.

Her bir dokunuş bir ikaz sesi ile onaylanır.

duyulacaktır ve göstergeler (3) “-” görüntü}süyle aydınlanacaktır. Pişirme alanlarından herhangi biri sıcaksa ilgili gösterge H ve “-” ile yanıp sönecektir.

kullanılarak tüm plakalar aynı anda kapatılabilir. Tüm plaka göstergeleri (3) kapanır. Kapatılan ısıtma alanı sıcaksa göstergede H görüntülenir.

10 saniye içinde herhangi bir işlem yapmazsanız dokunmatik kontrol paneli otomatik olarak kapanacaktır.

Dokunmatik kontrol pane etkinleştirildiği zaman, kilitli olsa dahi (kilitleme fonksiyonu aktif), dokunmatik tuşuna ①(1) dokunarak kapatabilirsiniz. Dokunmatik tuş①(1) her zaman dokunmatik kontrol panelin kapatmak için önceliğe sahiptir.

PLAKALARIN ÇALIŞTIRILMASI

Dokunmatik Kontrol Paneli sensör ① (1) kullanılarak çalıştırıldığında aşağıdaki adımlar takip edilerek kullanılabilir:

1 "Kayar" imleçlerden (2) birini parmağınızla kaydırın veya herhangi bir noktasına dokunun. Alan seçilir ve aynı anda güç seviyesi 0 ile 9 arasında ayarlanır. Söz konusu güç değeri ilgili güç göstergesinde görüntülenecektir ve ondalık noktası (4) 10 saniye boyunca yanacaktır.
2 Kayar imleci (2) kullanarak, 0 ila 9 arasında yeni bir pişirme seviyesi seçin.

Plaka seçilmiş olduğu sürece, bir başk

Tencere detektörü

İndüksiyonlu pişirme bölgelerinde bütünleşik tencere detektörleri bulunmaktadır. Böylece, üzerinde bir tencere olmadığında ya da tencerenin uygun olmaması durumunda plakanın çalışması durdurulacaktır.

Bölge çalıştırıldığında tencere tespit edilmemişse ya da tencere uygun değilse, güç göstergesinde (3) "tencere yok" anlamına gelen bir sembol<|rotate_right|>.pdf görüntülenecektir.

Eğer bölge çalışıyorken üzerindeki tencere alınırsa, plaka otomatik olarak enerjiyi kesecek be “tencere yok” işaretini gösterecektir. Pişirme bölgesine yeniden bir tencere yerleştirilirse, daha önce seçilmiş olan güç seviyesinde enerji verilmeye devam edilecektir.

Tencere tespit süresi 3 dakikadır. Eğer bu süre içerisinde bir tencere tespit edilmezse, pişirme bölgesi kapanır.

Kullanımdan sonra, dokunmatik kontrol panelini kullanarak pişirme bölgesini kapatın. Aksi takdirde, üç dakika içerisinde pişirme bölgesine yanlışlıkla bir tencere yerleştirilirse @stenmeden ocak çalışabilir. Olası kazalardan kaçının!

esürece, güç seviyesi değiştirilebilir.

Güç seviyesini (0-9) ayarlamak için deyişle ondalık noktası (4) yandığı parmağınızı kayar imlecin (2) üzerinde sürece, güç seviyesi değiştirilebilir. kaydırın. Parmağınızı sağa doğru kaydırırsanız güç seviyesi artar, sola BİR PLAKAYI KAPATMAK doğru kaydırırsanız güç seviyesi azalır.

Ayrıca parmağınızı kayar imleç üzerinde doğrudan istediğiniz bir noktaya dokundurarak da bir güç seviyesi seçebilirsiniz (2).

Bu modellerde bir plaka seçmek için doğrudan kayar imlece (2) dokunun.

CİHAZIN ÇALIŞTIRILMASI

1 En az bir saniye boyunca Açma doku n m a t i k t u ş u na ① (1) dokunun. Dokunmatik kontrol paneli etkinleştirildiğinde bir ses

BİR PLAKAYI KAPATMAK

Dokunmatik kayar tuşu (2) kullanarak gücü 0 seviyesine düşürün. Sıcak plaka kapanacaktır.

Sıcak plaka kapatıldığında, eğer ilgili pişirme alanının cam yüzeyi sıcaksa ve yanma riski varsa, ilgili güç göstergesinde (3) bir H simgesi görünecektir.

Sıcaklık düştüğü zaman, gösterge (3) kapanır (ocak kapatıldığında) ya da ocak bağlıyken “-” yanacaktır.

TÜM PLAKALARIN KAPATILMASI Genel açma/kapama sensörü ①(1)

Kilitleme Fonksiyonu

Kilitleme fonksiyonu ile, istemeden çalışmasını önlemek için açma/kapama sensörü ① (1) dışında kalan sensorleri kilitleyebilirsiniz. Bu fonksiyon çocukların güvenliği açısından kullanışlıdır.

Bu fonksiyonu çalıştırmak için, dokunmatik sensöre ⏻ (6) en az bir saniye boyunca dokunun. Bunu yaptıktan sonra, kontrol panelinin kilitli olduğunu göstermek için pilot ışık (7) yanar. Bu fonksiyonu devre dışı bırakmak için, sadece sensöre ⏻ (6) bir kez daha dokunun.

Eğer kilitleme fonksiyonu calışıyorken açma/kapama sensörü (1) kullanılarak cihaz kapatılırsa, kilit açılıncaya kadar set üstü ocak yenider çalıştırılamayacaktır.

Sesin kapatılması

Ocak çalıştırıldığında + (11) dokunmatik tuşa ve dokunmatik kilitleme tuşu Ⓞ (6) aynı anda üç saniye basılı tutulursa, her işlemden sonra duyulan ses devre dışı bırakılacaktır. Zaman göstergesinde (12) "OF" görüntülenecektir. Bu devre dışı bırakma işlemi tüm fonksiyonlar için geçerli olmayacaktır, örneğin çalıştırma/kapatma sırasında duyulan ses, zamanlayıcının durması veya dokunmatik tuşların kilitlenmesi/açıılması gibi işlemlerde her zaman ses duyulacaktır.

Her işlemin ardından duyulan sesi yeniden etkinleştirmek için yine aynı anda ⭕ (11) ve dokunmatik kilitleme tuşunu ⭺ (6) üç saniye basılı tutmanı gerekir. Zaman göstergesinde (12) "On" görüntülenecektir.

Durdur ve Git Fonksiyonu

Bu fonksiyon pişirme işlemine ara verdirir. Çalıştırıldığında zamanlayıcı da duraklar.

Durdurma fonksiyonunu çalıştırma.

Durdurma sensörüne ^⑪ (8) bir saniye boyunca dokunun. Pilot ışık (9) yanar ve pişirme işleminin duraklatıldığını göstermek üzere göstergelerde simgesi görüntülenir.

Durdurma fonksiyonunu devre dışı bırakma

Durdur ve Git sensörüne ^⑪ (8) tekrar dokunun. Pilot ışık (9) söner ve pişirmel bölgesi aynı güç seviyesinden ve zamanlayıcı ayarı duraklama öncesi değerden çalışmaya başlar.

Güç Fonksiyonu

Bu fonksiyon plakaya nominal gücün üzerinde, “ekstra” güç sağlar. Söz konusu güç, jeneratörün izin verdiği maksimum değere ulaşma olanağıyla plakanın ölçüsüne göre değişir.

1 Güç göster gesinde (3) "9" görünene kadar parmağınızı ilgili kayar imlecin (2) üzerinde kaydırın ve parmağınızı bir saniye basılı tutun veya doğrudan "P"ye basıp parmağınızı bir saniye basılı tutun.
2 Güç seviye göstergesinde (3) sembolü görünecek ve plakaya ekstra güç vermeye başlayacaktır.

Güç fonksiyonunun maksimum süresi Tablo 1'de belirtilmiştir. Bu süreden sonra, güç seviyesi otomatik olarak 9'a ayarlanacaktır. Bir ses duyulur.

Sıcak plakalardan birinde Güç fonksiyonu etkinleştirildiğinde diğer sıcak plakaların performansı düşebilir ve güç seviyeleri azalabilir, bu durum algili göstergelerde (3) görüntülenir.

Çalışma süresi bitmeden Güç Fonksiyonu, güç seviyesini ayarlayan "kayar" imlece dokunarak veya 3. adım tekrarlanarak kapatılabilir.

Zamanlayıcı Fonksiyonu (geri sayım saati)

Bu fonksiyon, siz yanında olmadan pişirim yapabilmenize olanak sağlayarak size yardımcı olur: Bir plak için zamanlayıcı ayarlayabilirsiniz, ayarladığınız süre dolduğunda plaka kapanacaktır.

Bu modellerde, her bir plaka için aynı anda 1 dakika ile 99 dakika arasında zamanlayıcıyı programlayabilirsiniz.

Bir plaka için zamanlayıcının e ayarlanması

İstenilen alanda güç seviyesi ayarlandıktan ve alanın ondalık noktası yanarken alan zamanlanabilir. Bunun için:

1 ⊖(10) veya ⓣ1) sensörüne dokunun. Zamanlayıcı göstergesinde (12) "00

görüntülenecektir ve ilgili alan göstergesinde (3) dönüşümlü olarak geçerli güç seviyesi ve simgesi yanıp sönecektir.

2 Bunun hemen ardından ⊖(10) ve ⊕ (11) sensörlerini kullanarak 1 ila 99 dakika arasında bir pişirme süresi belirleyin. İlk değer 60'tan başlayacaktır, ikincisi ise 01'den başlayacaktır. ⊖(10) ve ⊕(11) sensörlerine basılı tutulduğunda değer 00'a geri dönecektir. Kalan süre bir dakikadan az olduğunda, geri sayım saniye cinsinden yapılır.

3 Zamanlayıcı göstergesi (12) yanıp sönmeyi durdurduğunda süreyi otomatik olarak geri saymaya başlay acaktır. Zamanlayıcı a yarlanan sıcak plakanın göstergesi (3) dönüşümlü olarak seçili güç seviyesi ve simgesi görüntülenecektir.

Seçili pişirme süresi sona erdiğinde zamanlayıcı çalıştırılan ısıtma alanı kapatılır ve saat birkaç saniye boyunca bir dizi ses çıkarır. Sesli sinyali kapatmak için herhangi bir sensöre dokunun. Zamanlayıcı göstergesinde (12) seçili alanın ondalık noktası (4) yanında 00 yanıp sönecektir. Isıtma alanı sıcakken kapatılırsa güç göstergesinde (3) dönüşümlü olarak H simgesi ve bir “-” görüntülenecektir.

Aynı anda başka bir sıcak plaka için zamanlama gerçekleştirmek isterseniz 1'den 3'e kadar adımları tekrarlayın.

Bir veya daha fazla alanıçın zamanlayıcı kullanılıyorsa zamanlayıcı göstergesi (12) varsayılan olarak bitmeye en yakın olan süreyi gösterecektir ve ilgili alanda "t" görüntülenecektir. Zamanlayıcı kullanılan diğer alanların gösterge alanlarında ondalık noktaları yanıp sönecektir. Zamanlayıcı kullanılan başka bir alanın "kayar" imlecine basıldığında zamanlayıcıda birkaç saniye boyunca ilgili alanın kalan süresi görüntülenecektir ve ilgili göstergede dönüşümlü olarak güç seviyesi ve "t" görüntülenecektir.

Programlanmış süreyi değiştirme.

Programlanmış süreyi değiştirmek için zamanlayıcı kullanılan alanın

TR

“kayar” imlecine (2) basılması gerekir. Ardından süre okunabilir ve değiştirilebilir. ⏻(10) ve Ⓗ1) sensörleriyle programlanan süreyi değiştirebilirsiniz.

Saatin kapatılması

Programlanmış süre tamamlanmadan önce zamanlayıcıyı durdurmak isterseniz, dilediğiniz zaman sadece değerini ‘- -’ olarak ayarlayarak bunu yapabilirsiniz.

1 Istenilen plakayı seçin.
2 ⊖ sensörünü (10) kullanarak, saatin değerini “00” olarak ayarlayın. Saat iptal edilir. Bu işlem ⊖ (10) ve ⊕(11) sensörlerine aynı anda basılarak daha hızlı şekilde gerçekleştirilebilir.

Güç Yönetimi fonksiyonu

Bazı modeller güç sınırlama fonksiyonu (Güç Yönetimi) ile donatılmıştır. Bu fonksiyon ocağın ürettiği toplam gücü kullanıcıının belirlediği değerlerden farklı değerlere ayarlamasını sağlar. Bunun için, ocağı güç kaynağına bağladıktan bir dakika sonra güç sınırlama menüsüne erişmek mümkündür.

1 Üç saniye boyunca (+) (11) dok u n mati k tuş u n a b a sin. Zamanlayıcı göstergesinde (12) PL harfl eri görünecektir.
2 Dokunmatik kilitleme tuşuna Ⓐ(6) dokunun. Ocak için belirlenebilecek farklı güç değerleri görüntülenecektir, bunlar ⊕ (11) ve ⊖ (10) sensörleri kullanılarak değiştirilebilir.
3 Değer seçildikten sonra bir kez daha dokunmatik kilitleme tuşuna ⏻(6) basın. Ocağın gücü seçilen değerle sınırlandırılacaktır.

Değeri yeniden değiştirmek için ocağı güç kaynağından ayırip yeniden güç kaynağına bağlamanız gerekir. Bu şekilde yeniden güç sınırlama menüsüne girebilirsiniz.

Bir sıcak plakanın güç seviyesi her değiştirildiğinde, güç sınırlayıcı ocağın oluşturduğu toplam gücü hesaplayacaktır. Eğer toplam güç sınırına ulaşırsanız, dokunmatik kontrol paneli sıcak plakanın güç seviyesini artırmanızı izin vermeyecektir. Ocak bir sesli uyarı verecektir ve güç göstergesi (3) yanıp sönerek sınır seviyeyi gösterecektir. Bu değeri aşmak isterseniz diğer sıcak plakaların gücünü azaltmanız gerekir. Bu özellik sıcak plakaların gücüne ve ayarlanan seviyeye bağlı olduğu için başka bir sıcak plakanın gücünü bir seviye düşürmek zaman zaman yeterli olmayabilir. Büyük bir sıcak plakanın seviyesinin artırılması için daha küçük olan birkaç plakanın seviyesinin azaltılması gerekebilir.

Maksimum güç fonksiyonunda hızlı açılma özelliğini kullanıyorsanız ve söz konusu değer belirlenen sınırın üzerindeyse, sıcak plaka mümkün olan en üst seviyeye ayarlanacaktır. Ocak sesli uyarı verecektir ve söz konusu güç değeri göstergede (3) iki kez yanıp sönecektir.

Özel fonksiyonlar: CHEF

Bu fonksiyonlar, tencerenin sıcaklığı sürekli olarak sensörler tarafından kontrol edildiği için pişirme sürecini kolaylaştırarak mükemmel sonuçlar elde edilmesini sağlayan önceden tahsis edilmiş güç seviyelerine sahiptir. Fonksiyon için hedef sıcaklığı ulaşıldığında, güç seviyesinin değiştirilmesine gerek kalmadan otomatik olarak muhafaza edilir.

Şef fonksiyonu, tencerenin tabanında pişirme bölgesinin alanıyla aynı ferromanyetik alana sahip tencerelerle doğru bir şekilde çalışır. Ayrıca, yüksek sıcaklıklı fonksiyonlar için (100 °C'nin üzerinde), tencereler Şekil 8'de gösterildiği gibi düz ve dengeli (tercihen "sandviç" tipi) bir tabana sahip olmalıdır. Şekil 8

Bu fonksiyonların doğru çalışmasını sağlamak için tencere ve pişirme bölgesinin sürecin başlangıcında sıcak olmadığından emin olun.

Uygun tencerelerle (saplı tencere, kızartma tavaları, izgaralar, vb.) ilgili ayrıntılı bilgiler Teka web sayfasında verilmiştir.

Dokunmatik Kumanda, kullanıcıının CHEF sensör (15) aracılığıyla pişirim yapmasına yardımcı olan özgün özelliklere sahiptir. Bu fonksiyonlar modele bağlı olarak farklılık gösterir. Bir bölmede bu özgün özelliklerden birini aktif etmek için:

1 Önce bölmenin seçilmesi gereklidir; ardından güç göstergesinde (3) ondalık değer noktası (4) aktif olacaktır.
2 Şimdi CHEF sensör (15) üzerine tıklayın. Her bölme için kullanılabilir tüm CHEF fonksiyonlarını teker teker görmek için ardı ardına basın. Bu fonksiyonların aktif edildiği, (16), (17), (18), (19), (20), (21), (22) ve (23). ile gösterilen led'ler ile gösterilecektir.

Eğer aktif edilmiş bir özel fonksiyonu herhangi bir zamanda iptal etmek isterseniz, seçim yapmak için ilgili bölmenin “kayar” imleç sensörüne (2) dokunun. Güç göstergesinin (3) ondalık değer noktası (4) yanacaktır. Ardından, yeni güç seviyesini ayarlamak veya bölmenin gücünü kapatmak için “kayar” imleç sensörüne (2) yeniden dokunun ya da CHEF sensöre (15) yeniden dokunarak farklı bir özel fonksiyon seçin.

Şekil 7

Bu fonksiyon, pişirilmiş gıdaları sıcak tutmak için uygun bir güç seviyesini otomatik olarak ayarlar.

Aktif etmek için, plakayı seçin ve simgesi üzerinde bulunan led (16) yanıncaya kadar CHEF sensöre (15) basılı tutun. Fonksiyon aktif edildiği zaman, güç göstergesinde (3) simgesi görünecektir.

Fonksiyonu dilediğiniz zaman geçersiz kılmak için, güç seviyesini değiştirerek veya farklı bir özel fonksiyon seçerek plakayı kapatabilirsiniz.

ERİTME FONKSİYONU

Bu fonksiyon, pişirme bölmesinde düşük bir sıcaklık sağlar. Gıdaların buzlarının çözülmesi veya çikolata, tereyağı gibi diğer gıda türlerini eritmek için idealdir.

Aktif etmek için, plakayı seçin ve simgesi üzerinde bulunan led (17) yanıncaya kadar CHEF sensöre (15) basılı tutun. Fonksiyon aktif edildiği zaman, güç göstergesinde (3) simgesi görünecektir.

Fonksiyonu dilediğiniz zaman geçersizbip sesi duyularak kullanıcıyı yiyeceği kılmak için, güç seviyesini değiştirerek koyması gerektiği konusunda uyarır. veya farklı bir özel fonksiyon seçerek plakayı kapatabilirsiniz. Güç seviyesini değiştirip gözü

KAYNATMA FONKSİYONU

Bu özellik gıdaları kaynatmanıza olanaDERİN KIZARTMA FONKSİYONU sağlar.

Gıda haşlanmaya başladıktan sonra, plakayı seçerek etkinleştirin ve simgesi üzerinde bulunan led (18) yanıncaya kadar CHEF sensöre (15) basılı tutun. Fonksiyon aktif edildiği zaman, güç göstergesinde (3) simgesi görünecektir.

Fonksiyonu dilediğiniz zaman geçersiz kılmak için, güç seviyesini değiştirerek veya farklı bir özel fonksiyon seçerek plakayı kapatabilirsiniz.

IZGARA FONKSİYONU

Bu fonksiyon, izgarada pişirmeye uygun, otomatik bir güç kontrolü ayarlar.

Etkinleştirmek için, ikonunun üzerindeki LED (19) yanana kadar CHEF (ŞEF) sensörüne (15) basın. Fonksiyon etkinleştirildiğinde, güç göstergesinde (3) hareket eden bir segment belirerek pişirmenin, kabin ön ısıtma aşamasında olduğunu bildirir. Bu aşama bittiğinde, güç göstergesinde (3) işareti belirir ve bir bip sesi duyularak kullanıcıyı yiyeceği koyması gerektiği konusunda uyarır. Güç seviyesini değiştirip gözü zakapatarak ya da farklı bir özel fonksiyon seçerek bu fonksiyonu devre dışı bırakabilirsiniz.

TAVADA KIZARTMA FONKSİYONU

Bu fonksiyon, az yağla kızartmaya veya sotelemeye uygun, otomatik bir güç kontrolü ayarlar.

Etkinleştirmek için, ikonunun üzerindeki LED (20) yanana kadar CHEF (ŞEF) sensörüne (15) basın. Fonksiyon etkinleştirildiğinde, güç göstergesinde (3) hareket eden bir segment belirerek pişirmenin, kabın ön ısıtma aşamasında olduğunu bildirir. Bu aşama bittiğinde, güç göstergesinde (3) işareti belirir ve bir Güç seviyesini değiştirip gözü kapatarak ya da farklı bir özel fonksiyon seçerek bu fonksiyonu devre dışı bırakabilirsiniz.

Bu fonksiyon, çok yağla kızartmaya uygun, otomatik bir güç kontrolü ayarlar.

Etkinleştirmek için, ikonunun üzerindeki LED (21) yanana kadar CHEF (ŞEF) sensörüne (15) basın. Fonksiyon etkinleştirildiğinde, güç göstergesinde (3) hareket eden zbir segment belirerek pişirmenin, kabin ön ısıtma aşamasında olduğunu bildirir. Bu aşama bittiğinde, güç göstergesinde (3) işareti belirir ve bir bip sesi duyularak kullanıcıyı yiyeceği koyması gerektiği konusunda uyarır.

Güç seviyesini değiştirip gözü kapatarak ya da farklı bir özel fonksiyon seçerek bu fonksiyonu devre dışı bırakabilirsiniz.

KONFİ FONKSİYONU

Bu fonksiyon, konfi yapmaya uygun otomatik bir güç kontrolü ayarlar.

Etkinleştirmek için plakayı seçin ve simgesi üzerindeki LED (22) yanana kadar CHEF sensörüne (15) basın. Fonksiyon etkinleştirildiğinde, güç göstergesinde (3) hareket eden bir segment belirerek pişirmenin, kabin ön ısıtma aşamasında olduğunu bildirir. Bu aşama bittiğinde, güç göstergesinde (3) işareti belirir ve bir bip sesi duyularak kullanıcıyı yiyeceği koyması gerektiği konusunda uyarır.

Güç seviyesini değiştirip gözü kapatarak ya da farklı bir özel fonksiyon seçerek bu fonksiyonu devre dışı bırakabilirsiniz.

POACHING FONKSİYONU

Bu işlev, yiyecekleri orta sıcaklıkta kızartmak için uygun bir otomatik güç kontrolü ayarlar. İspanyol omletinin hazırlanmasında patates kızartması için idealdir.

Etkinleştirmek için ocağı seçin ve simgenin ○○○ üzerindeki led (23) yanana kadar CHEF sensörüne(15) basın. Fonksiyon etkinleştirildiğinde, güç göstergesinde (3) sistemin kabin ön ısıtma aşamasında olduğunu gösteren hareketli bir segment gürünecektir. Bu aşama bittiğinde, güç göstergesinde (3) bir gürünecek ve kullanıcıının yiyecek eklemesi gerektiğini belirten bir sesli sinyal duyulacaktır.

Ocağı kapatarak, güç seviyesini değiştirerek veya farklı bir özel işlev seçerek bu işlevi istediğiniz zaman geçersiz kılabilirsiniz.

Flex Zone fonksiyonu

Bu fonksiyon sayesinde, iki pişirme bölmesinin birlikte çalışmasını sağlamak ve her iki bölme için de bir güç seviyesi seçip zamanlayıcı fon k si yon n u u etk in le ş t ir me k mümkündür..

Bu fonksiyonu aktif etmek için

TR

sensöre 14 basin. Bunu yaptığınızda, bağlantı plakaların ondalık değer noktaları yanacak ve güç göstergelerinde (3) "0" değeri gürünecektir. Saat zaman göstergesinde (12) aktif edilen bölmeleri belirten üç kısım gürünecektir. Eğer sahip olduğunu model "Flex Zone" özellikli birkaç bölmeye sahipse, seçilen bölge için güç seçimi yapmadan önce, sensöre
(H)/(4) basarak istediğiniz opsiyonu seçebilirsiniz. Bir sonraki işlemi yapmak için birkaç saniyeniz vardır; eğer işlem yapmazsanız, fonksiyon otomatik olarak devre dışı bırakılacaktır. (bkz. Şekil 7).

“Flex Zone” (Esnek Bölme) seçildikten sonra, bağlantı bölmelerden herhangi* birinin “kayar” imlecine (2) dokunarak güç seçimini yapabilirsiniz. Güç * seviyesi ve yapılan değişiklikler eş zamanlı olarak her iki bölmenin güç * göstergelerinde (3) görünür.

Bu özelliği devre dışı bırakmak için, sensöre Ⓗ/☐(14) yeniden dokunmanız gereklidir. Ayrıca, fonksiyon devre dışı bırakıldığı zaman, ilgili bölmeler için ayarlanan güç seviyeleri ve fonksiyonlar da silinir.

Güvenlik kapatma işlevi

Eğer bir hata nedeniyle, ıslıtmabölgelerinden bir ya da daha çoğukapanırsa, cihazın belirlenen birsüreden sonra otomatik olarakbağlantısı kesilecektir (bkz. Çizelge 1)

Tablo 1

Seçilen güç seviyesi	MAKSİMUM ÇALIŞTIRMA SÜRESİ (saat olarak)
0	0
1	8
2	8
3	5
4	4
5	4
6	3
7	2
8	2
9	1
P	Ayarlanabilir 10 veya 5 dakika, seviyesi 9 (* Modele bağlı)

“Güvenli kapatma” fonksiyonu tetiklendiğinde, eğer cam yüzeyin sıraklığı kullanıcı için tehlikeli değilse bir 0 görüntülenir, eğer bir yanma riski varsa bir H görüntülenir.

Isitma alanlarının kumanda panelini temiz ve her zaman kuru tutun.

Bu kılavuzda sözü edilmeyen çalıştırma sorunları ve olayları durumunda, cihazın bağlantısını kesip TEKA teknik servisi ile irtibata geçin.

Öneriler ve tavsiyeler

Kalın, tamamen düz altlıkları olan tencere veya tava kullanın.
* Tencere ve tepsileri cam üzerinde kaydırmayın, onu çizebilirler.
* Cam keskin köşeleri olmayan büyük tencere ve tepsilerden darbeler alabileceği olsa da, siz ona vurmamaya çalışın.
* Seramik cam yüzeyin zarar görmesini önlemek için, tencere ve tavalar cam üzerinde sürüklemeyin ve onların alt kısımlarını temiz ve iyi durumda tutun.
Önerilen tencere tabanı çapları (Ürünle birlikte verilen "Teknik Veriler" belgesine göz atın).

Yüzeyi sıcak olduğunda bunları zarar vereceklerinden, şeker ya da şeker içeren ürünleri cam üzerine dökmemeye çalışın.

Temizlik ve bakım

Cihazı iyi durumda tutmak için, soğuduktan sonra onu uygun ürün ve araçları kullanarak onu temizleyin. Bu, işi kolaylaştıracak ve kir birikmesi önleyecektir. Sert temizlik ürünlerini ya da yüzeyi çizebilecek aletleri veya buhar ile çalışan donatımı asla kullanmayın.

Yüzeye yapısmamış hafif kir, nemli bir bez ve yumuşak bir deterjan veya ılık sabunlu su ile temizlenebilir. Bununla bir- likte, daha derin lekeler veya yağ için seramik ısıtma plakaları için özel b temizleyici kullanın ve şişe üzerindeki talimatları takip edin. Ard arda yanmış olmaktan dolayı sıkıca yapısmış olan kir, bir biçaklı kazıyıcı kullanarak çıkarılabilir.

Hafif renk vermelere, altında kuru yağlı artık bulunan tencere ve tepsiler (tavalar) ya da pişirme esnasında cam ile tencere arasını yağlamanın gerekmesi neden olur. Bunlar, sulu bir nikel kazıtıcı kullanarak veya seramik ısıtma plakaları için özel bir temizleyici kullanılarak temizlenebilir. Plastik nesneler, şeker veya yüzey üzerine erimiş olan çokça şeker içeren besinler, bir kazıyıcı kullanarak hemen çıkarılmalıdır.

Metalik pırıtlılar; cam üzerinde metal tencere ve tavaların sürüklenmesinden kaynaklanır. Temizleme işlemini birkaç kez tekrarlamanıza gerek olsa bile, seramik ısıtma plakaları için özel bir temizleyici kullanarak tamamen temizleme ile bunlar giderilebilirler.

Bir tencere ya da tepsi (tava) aralarında eritilmiş olan bir ürün nedeniyle cama yapışmış olabilir. Isıtma bölgesi soğuk iken tencereyi kaldırmaya çalışmayın! Bu camı kırabilir.

Kırılıp yaralanmalara neden olabileceğinden camın üzerine basmayın ya da yaslanmayın. Nesneleri yerleştirmek için bir yüzey olarak camı kullanmayın.

TEKA INDUSTRIAL S.A. ürünün temel özelliklerini etkilemeden, gerekli ya da yararlı gördüğü kendi kılavuzları üzerindeki değişiklikleri yapma hakkını saklı tutar.

Çevresel konular

Ürün veya ambalajı üzerindeki sembolü, bu ürünün normal ev çöpü olarak işlem göremeyeceği anlamına gelir. Bu ürün, elektrikli ve elektronik cihazlar için bir geri dönüşüm toplama noktasına götürülmelidir. Bu ürünün doğru şekilde atılmasını sağlayarak, bu ürün düzgün şekilde işleme tabi tutulmasaydı olabilecek çevreye ve halk sağlığına zararı önleyeceksiniz. Bu ürünün geri dönüşümü ile ilgili daha ayrıntılı bilgi için, lütfen yerel yetkililerinizle, ievsel atık hizmeti veya ürünü satın aldığınız mağaza ile iletişim kurunuz.

Kullanılan ambalaj malzemeleri çevre dostu olup tamamen geri

dönüştürülebilirdir. P l a s t i k bileşenler >PE<, >LD<, >EPS<, vb. ile işaretlenir. A m b a l a j malzemelerini evsel atık gibi yerel çöp kutunuza atın.

Cihazın Enerji Verimliliğine Uygunluğu:

-Cihaz, EN i60350-2 standardına uygunluğu iaçısından itest iedilmiştir ve ielde iedilen ideğer, iWh/kg ibirimi üzerinden icihazın anma ideğeri plakasında belirtilmektedir.

Aşağıdaki tavsiyeler sayesinde, yemek pişirirken güç tasarrufu yapabilirsiniz:

* iMümkünse tencereye uygun kapak kullanın. iKapak iolmadan iyemek pişirmek daha fazla güç tüketimine neden olur.
* iPişirme bölmesinin boyutuna uygun olması için idüz itabana ive iuygun taban içapına isahip itencereler kullanın. iTencere iüreticileri genellikle itencerenin iüst içapını taban çapından daha büyük olacak şekilde tasarlar.

* iPişirme işlemi isırasında isu kullanıyorsanız isebzelerdeki mineralleri ve ivitaminleri korumak için az su kullanın ve güç seviyesin minimuma iayarlayın. Yüksek igüç seviyesi ihem igereksizdir hem ide enerji kaybına sebep olur.

* i Az imiktarda iyiyecek için iküçük tencereler kullanın.

Eğer bir şey çalışmıyorsa

da aydınlatmaya rağmen cevap vermiyor:

Hiçbir iisıtma ibölgesi seçilmedi. iOnu çalıştırmadan önce bir ısitma bölgesinin seçildiğinden emin olun. Sensörler üzerinde nem var ive/veya parmaklarını zı islak. Dokunmalı kumanda yüzeyi ve/veya parmaklarını temiz ve kuru tutun. Kilitleme ifonksiyonu ietkinleştirildi. Kumandaların kilidini açın.

Pişirmeden sonra bile devam edecek olan pişirme esnasında bir fan sesi duyulur:

Elektronik aksamı soğuk tutmak için iendüksiyon ibölgelerinin ibir ifanı vardır. Bu sadece elektronik devreler ısındığında çalışır. Devreler serinlediğinde, ocak izgarası iaçık iya da kapalı olsun, tekrar durur.

Sembol – bir ısıtma plakasının güç göstergesi üzerinde belirecektir:

Endüksiyon sistemi; bir ısıtma plakası üzerinde bir tencere ya da tava bulamaz ya da elverişsiz bir tiptedir.

Isıtma plakası kapanacak ve C81 veya C82 mesajı, göstergeler üzerinde belirecektir:

iElektronik ibileşenler iya ida icamın üzerinde iaşırı isıcaklık. iElektronik bileşenlerin isoğuması için ibir isüre bekleyin iya ida camın isoğuyabilmesi için tencere veya tavayı çıkarın.

C85; ısıtma plakalarından birinin göstergesi üzerinde belirecektir:

Kullanılan tencere ya da tava, elverişsiz bir tipte. Ocak ızgarasını kapatın, onu

Teknik servisi aramadan önce, aşağıda yeniden açın ve başka bir tencere ya açıklanan doğrulamaları gerçekleştirilir da tava ile deneyin.

Cihaz çalışıyor:

Güç kablosunun prize takılı olduğundar emin olun.

Cihazkapanır ve güç göstergelerinde (3) C90 mesajı görüntülenir:

Dokunmatik ikontrol ibirimi, açma/kapama i(1) isensörünün ikapanmış olduğunu algılar ve ocağın açılmasına izin ivermeiz. iMiesiaj ieikrandian Raybolana ikadar iürünün üzerindeki hesneleri kaldırın, sıvıları temizleyin ve dokunmatik ikontrol ibiriminin yüzeyini temiz ve kuru tutun.

Endüksiyon bölgeleri ısı üretmiyor:

Kap uygun değil (ferromanyetik bir altızin ivermeiz. iMiesiaj ieikrandian yoksa ya da çok küçükse). Kabin altını Raybolana ikadar iürünün üzerindeki bir mıknatış çekip çekmediğinden emiyesneleri kaldırın, sıvıları temizleyin ve olun, ya da daha büyük bir kap kullanı dokunmatik ikontrol ibiriminin yüzeyini temiz ve kuru tutun.

Endüksiyon bölgelerde pişirmeyi başlatırken bir uğultu duyulur:

Çok ikalın iya ida itek iparça iolmayan kaplarla, iuğultu; ienerjinin idoğrudan kabin altına iletilmesinden kaynaklanı Uğultu, bir kusur değildir, ancak yine de ondan kaçınmak istiyorsanız, igüç seviyesini ibiraz iazaltın iya ida idaha kalın bir altı olan ve/veya tek parçadarı oluşan bir kap kullanın.

Dokunmalı kumanda yanmiyor ya

Cihazkapanır ve güç göstergelerinde (3) C91 mesajı görüntülenir:

Dokunmatik ikontrol ibirimi, iStop&Go sensörünün i(6) ikapanmış iolduğunu algılar ve içağın ikullanılmasına iizin vermez. iVarsa inesneleri ikaldırıp sıvıları temizleyerek dokunmatik kontrol biriminin iyüzeyinin itemiz ve ikuru olmasını sağlayın, ardından Stop&Go

(6) sensörüne iki kez basarak mesajı silip normal çalışmaya dönün.

TR

Çalışma modu

Bu cihaz aspiratör modunda veya fi İtreleme modunda kullanılabilir.

Aspiratör modu

Çekilen hava yağ tutucu filtreden geçirilerek aritılır ve bir boru sistemiyle dışarıya sevk edilir.

Uyarı: Dışarı atılan hava, duman veya çalışır durumdaki gaz tahliye bacalarına veya şömine kurulu olan yerlerdeki havalandırma oluklarına sevk edilmemelidir.

■ Dışarı atılan hava duman veya çalışmayan gaz tahliye bacasına verileceği zaman, uzman teknisyender onay almak gerekir.
■ Dışarı atılan hava dış duvardan se edildiğinde, çekvalfli bir teleskopik duvar kasası kullanmak gerekir.

Filtreleme modu

Çekilen hava yağ tutucu filtreden ve koku giderici fi ltreden geçirilerek arıtıldıktan sonra mutfağa geri verilir.

Uyarı: Devridaim modunda kokuları yakalamak için bir seramik fi İtre takma gerekir.

Devridaim modunda cihazın çeşitli kurulum olasılıkları kitapçıkta gösterilmiştir veya uzman satıcınızdan bunları talep edebilirsiniz. Gerekli aksesuarlar uzman satıcılarda, müşter hizmetlerinde veya çevrimiçi satış noktasında mevcuttur.

Koku filtre takıldığında, filtrenin temizliğinin doğru olmasını sağlamak için çalışma süresi kontrolünün etkinleştirilmesi gerekir. Bu kontrol, ocak güç beslemesi hattına bağlandıktan sonraki birinci dakika

içinde ve simgelerine aynı anda dokunularak etkinleştirilir. Ekranda "on" ibaresi görüntülenir.

Not: Cihaz onarılırsa, çalışma zamanı izleme yeniden etkinleştirilmelidir.

Aspiratörün etkinleştirilmesi ve devre dışı bırakılması

Uyarılar

• Gücü her zaman o andaki şartlara göre uyarlayın. Aşırı buhar çıkması halinde yüksek bir aspiratör seviyesi seçin.
• Metal yağ tutucu filtre yoksa, aspiratör açılamaz. Metal yağ tutucu filtreyi takın. Ocak fonksiyonları metal yağ tutucu filtre olmadan da kullanılabilir.
  ■ Aspiratör açıklıklarını eşyalarla kapatmayın. Filtre kapağının üzerine hiçbir eşya yerleştirmeyin. Aksi halde aspiratörün gücü düşer.
  ■ Yüksek bir kap kacak kullanıldığında en uygun aspiratör performansı garanti edilemez. Aspiratör performansı bir kapak yatırım olarak konulduğunda daha iyi olabilir.

Aspiratörün etkinleştirilmes

Metal yağ tutucu filtre doğru takılmadığında aspiratör sistemi ak açılamaz. Aspiratörü etkinleştirmek

için simgesine dokunun. Aspiratör 0 güç seviyesinden başlar ve özel ekranda görüntülenir.

Aspiratör güç seviyesini değiştirme

Özel sürgüyü kaydırın ve istediğiniz güç seviyesini (0-9) seçin. Ayarlanan güç seviyesi görüntülenir.

Yoğun seviye

Özel durumlarda yoğun aspiratör seviyesini etkinleştirebilirsiniz.

Bunu etkinleştirmek için simgesine 2 saniye süresince dokunun. Güç seviyesi göstergesinde P simgesi görüntülenir. Yoğun aspiratör seviyesi en çok 6 dakika zaman ayarlıdır, bu zaman dolduğunda aspiratör gücü otomatik olarak 9 seviyesine ayarlanır.

Aspiratörün devre dışı bırakılması

Cihazı kapatmak isterseniz, simgesine dokunun.

Yalnızca aspiratörü kapatmak isterseniz, aşağıdaki gibi ilerleyin:

1. simgesindeki özel sürgüye dokunun.

Uyarı: Seçilen ayarlara göre cihaz kapatıldıktan sonra Delay (Gecikme) fonksiyonu başlatılabilir.

Otomatik Fonksiyonu

Bir pişirme bölgesinin seviyesi seçildiğinde, aspiratör otomatik olarak başlatılır.

Pişirme seviyeleri arasında otomatik başlatma

Aspiratör, etkinleştirilen pişirme bölgesi sayısına bağlı bir güç seviyesinde açılır.

Otomatik fonksiyonunu manuel olarak etkinleştirme

Temel ayarlardan bu fonksiyon devre dışı bırakılmışsa, ocağın normal kullanımı sırasında Otomatik fonksiyonu etkinleştirilebilir.

Bu fonksiyonu etkinleştirmek için

A (26) simgesine dokunun. Bu fonksiyonu devre dış bırakmak için A (26) simgesine yeniden dokunmak veya özel sürgüden aspiratör gücü seviyesini değiştirmek yeterlidir.

Delay (Gecikme) Fonksiyonu

Bu fonksiyon sayesinde ocak kapatıldıktan sonra aspiratör sistemi 15 dakika daha geçerli ayarlı güç seviyesinde çalışmaya devam ederek, mutfakta kalmış olan buharı giderir. Bu süre dolduğunda otomatik olarak kapanır.

Delay (Gecikme) fonksiyonunu etkinleştirmek iěin 424) simgesine dokunun. Bu mod Fresh (Tazeleme) fonksiyonu etkinse çalışmaz.

Fresh (Tazeleme) Fonksiyonu

Bu fonksiyon etkinleştirildiğinde aspiratör sistemi 10 dakika süresince 1. seviyede êalışır ve 50 dakika süresince kapanır, bu ěevrim 24 saat boyunca tekrarlanır.

Güe rakamının èevresi boyunca kayan dört kesim yanıp söner şekilde görüntülenir.

(25) simgesine dokunularak etkinleştirilir, devre dışı bırakmak iğin etkinleştirme tuşuna yeniden dokunmak veya simgesine dokunmak gerekir.

Aspiratör kısmının temizlenmesi

Uyarı: Herhangi bir temizlik veya bakım işlemi yapmadan önce pişirme bölgelerinin soğuduklarından emin olun ve örneğin, ocağın güë şalterini kapatarak, güë beslemesini kesin.

Metal yağ tutucu fi İtrelerin temizlenmesi

Davlumbazın 30 saatlikmalımasından sonra güe göstergesinde F1 değeri yanıp söner şekilde görüntülenir.

Bu fi İtreler elde yağ çözücü deterjanla veya en çok 50 °C sıcaklıkta bulaşık makinesinde yıkanabilir. Bulaşık makinesinde yıkama fi İtrenin renginin değişmesine neden olur ancak fi İtreleme etkisi aynı kalır.

Filtreyi temizledikten sonra sürgünün herhangi bir noktasına 2 saniyeden uzun süre

basılarak gösterge sıfırlanabilir.

Koku giderici fi ltre temizlenmesi

Koku giderici filtre isteğe bağlıdır ve ayrıca satılır. Çalışma Modu bölümündeki talimatları uygulayarak çalışma süresi kontrolür gerçekleştirin.

Davlumbazın 125 saatlik çalışmasından sonra güç göstergesinde F2 değeri yanıp söner şekilde görüntülenir.

Filtrenin temizliği satın alınan filtre tipine göre yapılmalıdır.

Seramik fi ltre

45 dakika boyunca 200 °C sıcaklıkta önceden ısıtılmış fırında tazeleme yapılabilir. Tazeleme uygulaması filtrenin en çok 5 yıl dayanmasını sağlar.

Uzun ömürlü fi İtre

125 çalışma saatinden sonra yenilenebilen (uzun ömürlü) aktif karbon fi İtreler bulaşık makinesinde men çok 65 °C sıcaklıkta (bulaşıklar olmadan tam yıkama programıyla) veya aşındırıcı olmayan nötr deterjanlarla elde yıkanabilir. Filtreye zarar vermeden suyun fazlasını alın, tamamen kurutmak için 100 °C sıcaklıkta fırında 10 dakika bekletin. Şilteyi 3 yılda bir veya tekstil kısım zarar görünce değiştirin.

Filtreyi temizledikten sonra sürgünün herhangi bir noktasına 2 saniyeden uzun süre

basılarak gösterge sıfırlanabilir.

Davlumbazın verimlik değerleri için ürünle birlikte verilen teknik bilgi formuna bakın.

PL
