KULLANIM KILAVUZU GSC 64320 TEKA

TR Kullanım kılavuzu

EN User Manual

RO Manual de utilizare

TR Kullanma ve muhafaza için kurulum talimatlari ve tavsiyeleri 8

EN Installation instructions and recommendations for using und maintaining 16

aygitin gaz ayari ile ilgili teknik bilgiler

Ocağın başka bir gaz tipine uyarlanması halinde, kurulum ve kullanım talimatlarına açıklanan şekilde hareket edin ve altındaki etiketi yedek parça torbasında mevcut olanla değiştirin.

bilgi etiketi üzerinde bulunan teknik bilgiler

technical data on the data label

date tehnice privind eticheta de date

8 yaşın altındaki çocuklar, sürekli olarak gözetim altında tutulmadığı takdirde kesinlikle cihazdan uzak tutulmalıdır.

Cihaz, 8 yaş ve üzerindeki çocuklar ile düşük fiziksel, duyuşsal ve zihinsel yetersizlikleri olan veya cihazın güvenli kullanımı ve içerdiği tehlikeleri konusunda gözetim veya talimat alması halinde gerekli deneyim ve bilgiye sahip olmayan kişiler tarafından da kullanılabilir. Çocuklar kesinlikle cihazla oynamamalıdır. Temizlik ve kullanıcı bakımları, gözetim olmaksızın çocuklar tarafından yapılmamalıdır.

UYARI: Yangın tehlikesi: Pişirme yüzeylerinin üzerinde hiçbir şey muhafaza etmeyiniz.

Bu setüstü ocak sadece yemek pişirme amacıyla kullanılmak üzere tasarlanmıştır: bunun dışında kalan tüm kullanım amaçları (örneğin bir odayı ısıtmak gibi) uygunsuz ve tehlikelidir.

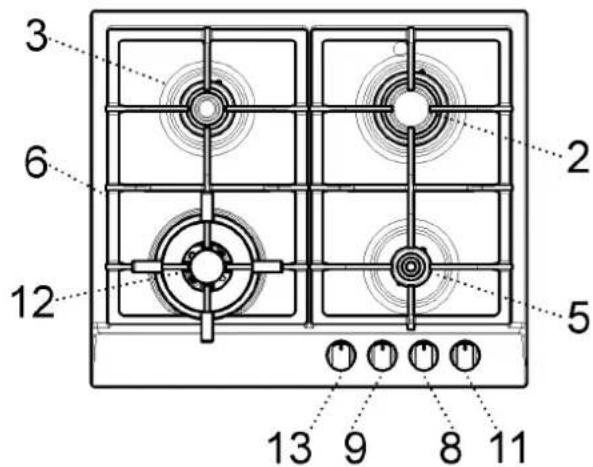

OCAKLARIN TANIMLAMASI

TiP: PCZW
GSC 64320

2 Hızlı bek 2800 W için
3 Yarim hizli yanma gözü 1750 W için
5 Yardımcı bek 1000 W için
6 Izgara emaye veya dökme demir sürümüne bağlı
8 2 nolu yanma gözü için kontrol düğmesi
9 3 nolu yanma gözü için kontrol düğmesi
11 5 nolu yanma gözü için kontrol düğmesi
12 Ultra Hızlı (DCC AFB)* 4000 W için
13 12 nolu yanma gözü için kontrol düğmesi

*DCC AFB: Alt tarafından hava.

Dikkat: bu ürün ev kullanımı için imal edilmiştir.

KULLANIM

1) YANICI GÖZLER

Ön panelde bulunan kontrol dügmelerinin üzerinde görülen sekiller, ilgili dügmenin hangi yanici gözü kontrol ettigini belirtmektedir. Ana gaz girislerini açtiktan sonra asagida belirtildigi sekilde ocaginizi kullanabilirsiniz:

- Otomatik Elektrikli Ateşleme

Kullanmak istediğiniz yanma gözüne ait kontrol düğmesine basarak saatin tersi istikametine (bknz. ŞEK. 1) tam kapasiteye (full on position) gelinceye kadar çevirin ve sonra atesleme düğmesini kullanarak ocağinizi ateşleyin.

- Gaz Kesme Emniyet Sistemi Bulunan Ocaklarda Ateşleme

Kullanmak istediğiniz göze ait kontrol düğmesini saat yönünün tersine (bkz. Şekil 1) büyük alev işaretine gelinceye ve duruncaya kadar çeviriniz. Bu noktada düğmeye bastırınız ve daha önce anlatılan işlemleri tekrarlayınız. Otomatik ateşleme işlemi gerçekleşecek ve ocak yanmaya başlayacaktır. Emniyet sisteminin devreye girebilmesi için düğmeyi 10 saniye daha basılı tutmanız gerekecektir.

Alevlerin kazara sönmesi halinde, bekin kumanda düğmesini kapatın ve en az 1 dakika tekrar yakmayı denemeyin.

YANICI GÖZLERİ NASIL KULLANIRSINIZ

Aşağıda belirtilen bilgiler ocağinizda minimum gaz sarfiyatiyla maximum verimi alabilmeniz için size sunulmuştur:

• her yanici göz için uygun ölçüdeki tencereleri kullanmanız gerekmektedir (bknz. ŞEK. 2 ve tablo).
• Tencere kaynamaya başladığında ateşi kısıniz.
• Her zaman tencerenin kapağını kapatınız.
• Sadece tabanı düzgün tencereler kullanınız.

UYARILAR:

• güvenlik termokuplu ile donatılmış beklerin yakılması, sadece düğme “Maksimum” pozisyonu (büyük alev res. 1) üzerindeyken gerçekleşebilir.
• Elektrik kesintilerinde Ocağı ateşlemek için kibrit kullanabilirsiniz.
• Çalışir vaziyette iken ocağinizin yanından ayrılmayın ve çocuklari ocağa yaklaştirmayın. Tencere kulplarinin doğru şekilde konuşlandirildiğina dikkat ediniz ve yağ ihtiva eden yemek pişirimlerinde, herhangi bir tasma halinde yağın çabuk alev alabileceği göz önünde bulundurarak dikkat ediniz.
• Öcak çalışir konumdayken yakinında patlayici (sprey) ürünler bulundurmayiniz.

Yanicilar	Güç Ölçümleri W	∅ Tencere Çapı cm
Çift taç yanma odası	4000	24 ÷ 26
Hızlı bek	2800	20 ÷ 22
Yarim hizli yanma gözü	1750	16 ÷ 18
Yardımcı bek	1000	10 ÷ 14

- Plakanın kenarlarından taşan kapların kullanılması tavsiye edilmez.

NOTLAR:

- pişirme esnasında mutfağınızda ısı ve nem oluşacaktır. Bunun sonucunda mutfağınız iyi bir şekilde havalandırılmalıdır. Bu işlem esnasında havalandırma boşluklarının önüne açık olmalı (bknz. ŞEK. 3) ve havalandırma cihazlarınız (davlumbazlar ya da merkezi havalandırma sistemleriniz Bknz. ŞEK. 4 ve ŞEK. 5) açık vaziyette olmalıdır. Sik ve uzun süreli pişirimlerde, ekstra havalandırma gerekebilir.

- Bunun için pencere açılabilir ya da havalandırma cihazınızın gücü arttırılabilir.

- Tehlikeli olması nedeniyle ürünün teknik özelliklerinde değişiklik yapmayınız.

- Cihaz artık kullanılmayacağı (veya eski bir modeli yenisiyle değiştirdiğiniz) takdirde cihazı elden çıkarmadan önce, özellikle de çöpe atılmış cihazlarla oynayabilecek çocukların zarar görmemesi için yürürlükte olan sağlık ve çevre kanunlarına uygun şekilde kullanılmaz hale getiriniz.

- Cihaza ıslak veya nemli eller ya da ayaklarla temas etmeyiniz.

- Çihazı yalın ayakken kullanmayınız.

- Imalatçı firma cihazın uygunsuz, hatalı veya makul olmayan kullanımından doğabilecek zararlardan sorumlu değildir.

- Kullanım sırasında ve hemen sonrasında pişirme yüzeyinin bazı kısımları çok sıcak olacaktır: bu kısımlara dokumaktan kaçınınınız.

- Ocağı kullandıktan sonra düğmenin kapalı konumda olduğundan emin olunuz ve gaz hattının veya gaz tüpünün ana musluğunu kapatınız.

- Gaz muslukları doğru şekilde çalışmıyorsa Servis Bölümü'nü arayınız.

- Cihaz harici bir zamanlayıcı veya ayrı bir uzaktan kumanda sistemi ile çalıştırılmamalıdır.

TEMİZLEME

ÖNEMLİ:

temizlemeye başlamadan önce cihazinizi mutlaka ana gaz bağlantisından ve elektrik bağlanisından ayiriniz.

2) OCAK GÖVDESİ

Periyodik olarak, elektrikli gözü, emaye çelik tencere dayanağini, yanici göz kapağini "A", "B" ve "C", ve brülör "T" (ŞEK. 6/A - 7) de yıkanmalıdır ve ateşleme elemanları "AC" ve alev sensörleri "TC" (ŞEK. 6/A) temizlenmesi gerekir gitti. Bulaşık makinesinde yıkayın etmeyin.

Gösterildiği gibi küçük bir naylon fırça ile hafifçe onları temizleyin (ŞEK. 6) ve tamamen kurumasını bekleyin.

Bu islem sonucunda tüm parçalar durulanmali ve kurulanmalidir. Parçalari kesinlikle sicakken yikamayiniz ve aşindirici temizlik ürünleri kullanmayiniz.

Emaye yüzeyler üzerinde sirke, kahve, süt, tuzlu su, limon ya da domates sularini uzun süre tutmayiniz.

UYARILAR:

parçalari tekrar yerine koymadan aşağıda belirtilen hususlara dikkat ediniz:

• bek kafalarindaki "T" (bknz. ŞEK. 6/A) araliklarinin yabancı maddeler tarafından tikanmadiklarından emin olunuz.
• Yanici göz kafasini “A”, “B” ve “C” (ŞEK. 6/A - 7) doğru şekilde yerine yerleştiriniz ve sabit olmasına dikkat ediniz.
• Sayet parçalar yerinden kolay sökülemiyor ya da takilamiyorsa lütfen zorlamayin ve bir teknik servise başvurun.
• Ocağinizi kullanımlardan sonra hemen temizlemeniz ocağinizin daha uzun süre parlak ve yeni görünümlü kalmasini sağlayacaktır.
  •Buhar jeti ile temizlemeyin.

YETKİLİ SERVİS İÇİN TEKNİK BİLGİLER

Not: sürekli kullanım sırasında yüksek ısıdan dolayı yanma gözleri renk değiştirebilir.

Montaj, kontrol ayarları ve bakım servisleri yetkili bir teknisyen tarafından yapılmalıdır. Cihaz yürürlükte olan kanunların öngördüğü ve imalatçı firmanın talimatlarına uygun şekilde kurulmalıdır.

Yanlış montaj, şahislarin, hayvanların ve evinizin zarar görmesine sebep olabilir ve üretici firma bundan sorumlu değildir.

Ürünün kullanımı süresince, cihaz üzerindeki tüm güvenlik ve ayarlama işlemleri üretici

firma ya da yetkili bir servis tarafından yapılmalıdır.

ÖNEMLİ! Ocağın gereken şekilde takılması veya farklı gaz tiplerinin kullanımı için üzerinde değişiklik yapılması işlemleri YETKİN BİR KURULUM UZMANI tarafından yapılmalıdır: aksi takdirde cihazın garantisi geçersiz hale gelecektir.

3) OCAĞIN MONTAJI

Ürününüzü kutusundan çıkardiktan sonra hasarli olup olmadığına dikkat ediniz. Herhangi bir süphe durumunda, ürünü kullanmayiniz ve satin alldiğiniz bayi ile irtibata geçiniz. Montaji yapılan ürünler için iade işlemi yapilamaz.

Paketleme malzemelerini (kutular, poşetler, straforlar, vidalar, vb...) çocukların ulaşamayacağı yerlerde tutunuz.

Ocağinizin montaji için mutfak dolab iniz üzerinde açılmasi gereken bosluk ölçülerini ŞEK. 8 de bulabilirsiniz. Mutlaka aşagida belirtilen ölçülere uyunuz (bknz. ŞEK. 8).

Ürününüz 3 no lu ürün siralamasına aittir ve bu siralamanin getirdiği tüm koşullara uygundur.

4) OCAĞIN YERLESTİRİLMESİ

Ocağiniz özel bir sıva sahiptir ve bu conta herhangi bir sivinin mutfak dolabi içine sizmasini engeller. Contanin kusursuz montaji için asagida belirtilen şartları uygulayiniz:

• sıva üzerindeki koruyucu tabakayı çikarin ve şeffaf koruyucu tabakanin sıva üzerinde olduğundan emin olun.
• Ocağı ters çevirin ve sıva "E" (bknz. ŞEK. 9) ocağın alt kenarlarına dogru şekilde yerleştirin. Bu işlem sonunda contanin dis kenariyla ocağın diş kenarlarinin birbirlerine sifir dereceyle oturmuş olması gerekmektedirler. Contanin uç kisimlarinin birbirlerinin üstüne gelmeyecek şekilde oturması gerekmektedir.
• Contanin ocağa iyice yapismasi için parmaklarinizla sağlamastirin.
• Kenar aşırı macunu "E" aletini "F" aleti ile dikkatlice düzeltin (ŞEK. 9/A).
• Ocağin alt kısmında "S" dayanaklarini "H" deliklerine sokarak sağlamlastirin ve "F" vidasi ile tam yerine oturana kadar sikin (bknz. ŞEK. 10).
• Ocak çalisirken, isinan alt kismina kazara dokunulmasini engellemek üzere ocagin tabaninin altina ancak alet kullanılarak çkartilabilecek bir panel eklenmesi tavsiye edilir. Bu panel ocagin tabanından minimum 70 mm asagiya monte edilmelidir (bkz. ŞEK. 8).

MONTAJ

ÖNEMLİ MONTAJ UYGULAMALARI

Montaj elemanin önemli üzerinde durmasi gereken hususlarda biri ocagın montaj edileceği dolabin yan duvarlarinin ocaktan yüksek olmamasi gerekmektedir ve arka duvarlarin 90 °C isiya dayanikli olması gerekmektedir.

Mutfak dolabi kaplamasında kullanılan laminant plakalari yapistirmak için kullanılan yapistiricin en az 150 °C ye kadar dayanikli olması gerekmektedir.

Ocağiniz, olasi bir alev almayi söndürecek bir cihaza bağlı değildir. Bu koşulda size belirtilen montaj talimatlarına uymaniz gerekmektedir.

Cihazinizin tam kapasite ile çalışabilmesi için ocağin montaj edildiği odanin iyi bir şekilde havalandirilmasi gerekmektedir. Odadaki gaz oranini dengelemek için gereken hava orani 20 m³ ten az olmamalidir. Hava doğal bir şekilde oda içinde bulunan havalandirma deliklerinde hareket etmeli ve havayi oda dişina atmalidir (bknz. ŞEK. 3).

6) MONTAJ YERİ VE HAVALANDIRMA

Ocaklarda havalandirma sürekli olarak aspiratör ya da davlumbaz türü havalandirma aletleri ile yapılmalıdır ve bunlar direk olarak bacaya ya da dişariya bknz. ŞEK. 4) bağlanmalidir. Şayet bu koşullar sağlanamazsa cama yerleştirilecek bir elektrikli havalandirma aleti de kullanılabilir.

7) GAZ BAĞLANTISI

Ocağin bağlantisi yapılmadan önce ocağin alt kismında bulunan tablodaki değerlerle evinizdeki gaz ve elektrik değerlerinin aynı olmasına dikkat ediniz.

Ocağinizin üstünde bulanan değerler; kullanmaniz gereken gaz tipini ve basincini belirtir.

Doğalgaz bağlantısında:

bakir boru veya gaz idaresinin önerdiği tipte boru kullanılması gerekmektedir.

UYARILAR:

cihazinizin gaz giriş borusunun 1/2" inch konik gaz erkek tipli ve EN 10226 standartlarına uygun olduğunu unutmayiniz.

ÖNEMLİ:

Cihaz, Avrupa Direktifleri için alt yönetmelik hükümlerine uygundur:

- Yönetmelik (AB) 2016/426.

8) ELEKTRİK BAĞLANTISI

Elektrik bağlantısı, yürürlükteki standartlar ve kanun hükümlerine uygun olarak gerçekleştirilmelidir.

- Bağlantıyı gerçekleştirmeden önce priz veya

tesisin, yürürlükteki standartlar ve kanun hükümleri uyarınca etkili bir toprak bağlantısı ile donatılmış olduğunu kontrol edin. Üretici, bu kurallara uyulmadığında her türlü sorumluluktan muaftır.

- Voltaj veri plakasında gösterilen değerlere tekabül etmeli, ayrıca elektrik sisteminin telleri yine veri plakasında gösterilen yükü taşıyabilecek kapasitede olmalıdır.

Besleme şebekesine bağlantı, priz aracılığı ile gerçekleştirilmiş olduğunda:

- donatılmamış olması halinde besleme kablosuna "C" (bakın res. 11), bilgi etiketi üzerinde belirtilmiş yüke uygun normalize edilmiş bir fiş uygulayın. Kabloları, aşağıda belirtilmiş karşılıklara dikkat ederek res. 11 deki şema uyarınca bağlayın:

L harfi (faz) = kahverengi ufak kablo;

N harfi (nötr) = mavi renkli ufak kablo;

toprak sembolü = yeşil-sarı renkli ufak kablo.

• Besleme kablosu, hiçbir noktada 90 °C sıcaklığına ulaşmayacak şekilde konumlandırılmalıdır.
• Bağlantı için redüksiyonlar, adaptörler veya derivatörler kullanmayınız; bunlar, tehlikeli aşırı ısınma sonuçları ile kontak arızalarına neden olabilirler.
• Ankastre gerçekleştirildikten sonra priz erişilebilir olmalıdır.

Bağlantı doğrudan elektrik şebekesine yapıldığında:

ÖNEMLİ: cihaz imalatçı firmanın talimatlarına uygun şekilde takılmalıdır. İmalatçı firma hatalı kurulum nedeniyle insan, hayvan veya nesnelere gelebilecek zararlardan sorumlu değildir.

Cihazın kurulabilmesi için evinizin elektrik sisteminde değişiklik yapmak gerektiği veya kullanılacak olan priz cihazın fişine uygun olmadığı takdirde, bu işlemler yetkili ve ehliyetli bir kişi tarafından yapılmalıdır. Bu kişi özellikle prizin tel kesitlerinin cihaz tarafından tüketilen güce uygun olduğundan emin olmalıdır.

UYARI! Kurulum sırasında üründe veya bileşenlerinde yapılan tadilat veya değişikliklerden kaynaklı muhtemel hasarlarda üretici sorumlu olmayacaktır. Hatalı montaj veya kurulumdan kaynaklı muhtemel hasarlar veya arızalarda kurulum görevlisi sorumlu olacaktır. Ürünün kurulumundan kaynaklanabilecek hasarlarda yetkili kurulum görevlisiyle iletişime geçin.

AYARLAMALAR

• aparat ve şebeke arasına, geçerli kurma kuralları uyarınca, aparatın yüküne göre boyutlandırılmış, omnipolar bir anahtar yerleştirin.
• Toprak kablosunun anahtar tarafından kesilmemesi gerektiğine dikkat edin.
• Daha fazla güvenlik için elektrik bağlantısı, yüksek hassasiyetli diferansiyel bir anahtar ile de korunabilir.

Özel yeşil-sarı renkli toprak kablosunu, etkin bir toprak tesisine bağlamanız özellikle tavsiye edilir.

Cihazın elektrikli parçalarıyla ilgili herhangi bir işlem yapılmadan önce elektrik bağlantısı mutlaka kesilmelidir.

UYARILAR:

tüm ürünlerimiz Avrupa Standartları ve ilişkin değişiklikleri ile uyumludur.

Dolayısıyla, ürün aşağıdaki konulara ilişkin yürürlükteki Avrupa Drektifleri'nce öngörülenlere uygundur:

• elektromanyetik uyumluluk (EMC);
• elektriksel güvenlik testleri (LVD);
• belirli tehlikeli maddelerin kullanımını sınırlandırma (RoHS);
• Eko dizayn (ERP).

Herhangi bir ayarlama yapmadan önce mutlaka cihazinizin elektrik bağlantisini kesin.

İşlem sonunda tüm contalar teknisyen tarafından yerine konulmalidir.

Yanici gözlerimizde hava ayarları yapılmasına gerek yoktur.

9) YANMA GÖZLERI

Tüm gözler bütün gaz çeşitleri için uygundur. Tek yönlü konik erkek tiplidirler.

"Gaz Kisma" ayari

• beki yakın ve düğmeyi "Minimum" pozisyonuna (küçük alev res. 1) getirin.
• Çubuğun üzerine hafif bir basınçla sabitlenmiş "M" musluk başlığını çıkartın (şek. 12 ve 12/A). Düşük pozisyon ayarlama By-passı: musluğun yanında (şek. 12) ya da çubuğun içinde olabilir. Her durumda düzenleme için küçük bir vida musluğun yanındaki "D" bölümüne (şek. 12), ya da musluğun içinde bulunan "C" deliğine sokulur (şek. 12/A).
• Ateşi düşük pozisyona getirecek şekilde by-pass'ı sola ya da sağa çevirin.

"En Düşük" pozisyonunda aşırıya kaçmamak gerekir: Küçük ateş sürekli ve sabit olmalıdır.

Bileşenleri tekrar yerlerine yerleştirin. Yalnızca doğal gazla çalışan ocaklar yukarıda belirtilen ayarlara tabidir.

10) MEMELERİN DEGİŞMESİ

Ocaklar tercih edilen gaz çeşidine memelerin değiştirilmesi ile çevrilebilir. Bunu yapabilmek için yanıcı göz üzerindeki kapakları çıkarın ve bir anahtar "B" yardımı ile memeyi "A" (ŞEK.13) yerinden çıkarınız ve istediğiniz memeyi yerine monte ediniz. Memeyi iyice sıkınız.

Memelerin değişiminden sonra paragraf 9 da belirtildiği gibi ayarların yapılması gerekmektedir.

Rahatınız için aşağıdaki tabloda ocak ısı giriş değerlerini, meme çaplarını ve gaz basınçlarını bulabilirsiniz.

Dönüştürme kiti cihazinizla beraber paketten çıkabileceği gibi teknik servislerden de temin edilebilir.

MUSLUK Lubrification Bir musluk engelleniyor gerektiğini, kuvvet ve Teknik Yardım sormayın.

UYARI: BAKIM İŞLEMLERİ SADECE YETKİLİ KİŞİLER TARAFINDAN YAPILMALIDIR.

ÇEVİRMELER / SERVİS

YANMA GÖZLERİNİN OCAK ÜSTÜNDEKİ KONUMLARI

YAKICILAR		GAZ	NORMAL BASIN mbar	NORMAL DEGER		MEME ÇAPI Ma10B.Egas burners*	NOMINAL ISI GIRISI (W)
N°	AÇIKLAMA			gr/h l/h Min.
12	ÜÇ TAÇLI (DCC AFB)	G 30 - BÜTAN	30	291		100 H1	1800	4000	57,6 %
		G 31 - PROPAN	30	286		100 H1	1800	4000
		G 20 - DOĞALGAZ	20		381	150 H3	1800	4000
2	HIZLI	G 30 - BÜTAN	30	204		83	900	2800	60,0 %
		G 31 - PROPAN	30	200		83	900	2800
		G 20 - DOĞALGAZ	20		267	117 S	900	2800
3	ORTA HIZLI	G 30 - BÜTAN	30	127		65	550	1750	63,2 %
		G 31 - PROPAN	30	125		65	550	1750
		G 20 - DOĞALGAZ	20		167	97 Z	550	1750
4	YAVAŞ	G 30 - BÜTAN	30	73		50	450	1000	---
		G 31 - PROPAN	30	71		50	450	1000
		G 20 - DOĞALGAZ	20		95	72 X	450	1000

*Oldu G20 EN 30-2-1 son inceleme göre hesaplanan Direktif 2009/125/EC, performans (EEgas burner) uygulanması için sayılı Tüzük 66/2014 AB tedbirlere uygun olarak.

KABLO TİPLERİ VE BÖLÜMLERİ

OCAĞINTİPİ	KABLOTİPİ	TEK FAZLIGÜÇ HATTI
Gazli Ocak H05 RR - F Section 3 x 0.75 mm		^2

DİKKAT!!!
Şayet montaj elamani güç kablosunu değiştirmisse, toprak hattini (B) faz hatlarından daha uzun birakmali (ŞEK. 14) ve paragraf 8 de belirtilen işlemler yapılmalıdır.

Kablosunda arıza veya kesintisi durumunda, kablo uzaklaşmaya ve dokunma etmeyiniz. Ayrıca cihaz takılı değil açık olmalıdır. sorunu çözmek için en yakın yetkili servis merkezini arayın.

TEKNİK SERVİS VE YEDEK PARÇALAR

Bu cihaz fabrikayi terk etmeden önce, en iyi sonuçları alabilmek için uzmanlar tarafından test edilmiş ve ayarlanmıştır.

Şayet gerekli ise cihazinizda yapılacak tüm onarimlar yetkili ve uzman bir kişi tarafından yapılmalıdır.

Bu durumlarda en yakininizda bulunan teknik servisimize ya da Satiş Sonrasi Hizmetler Servisimize başvurunuz.

Herhangi bir yedek parça aliminda Satiş Sonrasi Hizmetler Servisine başvurunuz.

Yukaridaki bilgiler cihazinizin içinde bulunan etikette ve paketleme etiketinde bulunmaktadır.

CÍNS: ....

MODEL:

SERi: ....

Cihazın ömrü boyunca Garanti Belgesi veya teknik veri kartını Kullanım kitapçığı ile birlikte saklayın. Bu, önemli teknik verileri içerir.

Bu cihaz 2012/19/EC numarali Atik Elektrikli ve Elektronik Malzemeler Avrupa

Yönetmeligi'ne (WEEE) uygun olduğunu belirtecek sekilde isaretlenmistir.

Bu uygulama tüm Avrupa'da geçerlidir ve "Atik Elektrikli ve Elektronik Malzemeler" in tekrar kullanımini ve geri dönüşümünü saglar.

WARNING:
