GKS 580 - Herd TEKA - Kostenlose Bedienungsanleitung

Produkttyp	Gas-Kochfeld
Marke	Teka
Modell	GKS 580
Kategorie	Einbau-Gaskochfeld
Anzahl der Brenner	4 Gasbrenner
Brennerleistungen	Starkbrenner: 2800 W, Normalbrenner vorne rechts: 1400 W, Normalbrenner hinten links: 1750 W, Hilfsbrenner: 1000 W
Zündung	Manuell, elektrisch, automatisch (je nach Modell)
Sicherheit	Sicherheitsthermoelement bei ausgewählten Brennern
Gasanschluss	1/2" Außengewinde, für Erdgas (G20) und Flüssiggas (G30/G31) umrüstbar
Elektrischer Anschluss	230-240 V ~, 50/60 Hz, Kabellänge: ca. 1,5 m
Einbaumaße (B x T)	553 x 473 mm
Ausschnittmaße (B x T)	553 x 473 mm
Höhe (Gerät)	59,5 mm (ohne Gitter)
Gewicht	ca. 8 kg (ohne Verpackung)
Material	Emaille-Stahl-Gitter, Edelstahl-Oberfläche
Reinigung	Mit lauwarmem Seifenwasser, keine Scheuermittel
Zubehör	Gasdüsenset für verschiedene Gasarten (im Lieferumfang)
Garantie	2 Jahre (Herstellergarantie)

Häufig gestellte Fragen - GKS 580 TEKA

Wie schließe ich das Kochfeld an die Gasversorgung an?

Der Gasanschluss erfolgt über ein 1/2" Außengewinde. Verwenden Sie ein starres Stahlrohr, Kupferrohr oder einen flexiblen Edelstahlschlauch (max. 2 m). Bei Flüssiggas ist ein Druckregler erforderlich. Alle Verbindungen müssen gemäß den geltenden Normen (z. B. UNI-ISO 7/1) ausgeführt werden.

Welche Topfgrößen sind für die Brenner geeignet?

Verwenden Sie Töpfe mit flachem Boden. Empfohlene Durchmesser: Starkbrenner 20-22 cm, Normalbrenner 16-18 cm, Hilfsbrenner 10-14 cm. Die Töpfe sollten nicht zu klein sein, um eine optimale Wärmeübertragung zu gewährleisten.

Wie wird das Kochfeld gereinigt?

Reinigen Sie das Kochfeld nach jedem Gebrauch mit lauwarmem Seifenwasser. Verwenden Sie keine Stahlwolle, Scheuerpulver oder ätzende Sprays. Die emaillierten Gitter und Brennerteile können ebenfalls mit Seifenwasser gereinigt werden. Achten Sie darauf, dass die Brenneröffnungen nicht verstopft sind.

Was tun, wenn ein Brenner nicht zündet?

Überprüfen Sie, ob die Gasversorgung geöffnet ist. Bei manueller Zündung ein Streichholz verwenden. Bei elektrischer Zündung: Schalter drücken und drehen, dann den Zündknopf betätigen. Bei automatischer Zündung: Schalter ganz eindrücken. Bei Sicherheitsthermoelement: Schalter gedrückt halten und ca. 10 Sekunden warten.

Wie stelle ich die minimale Flamme ein?

Zünden Sie den Brenner und drehen Sie den Regler auf die Minimalposition (kleine Flamme). Ziehen Sie den Drehknopf ab und justieren Sie die Drosselschraube mit einem kleinen Schraubenzieher in der Öffnung, bis die Flamme stabil klein brennt. Bei Flüssiggas (G30/G31) muss die Schraube im Uhrzeigersinn blockiert werden.

Kann ich das Kochfeld von Erdgas auf Flüssiggas umrüsten?

Ja, das Gerät ist umrüstbar. Tauschen Sie die Gasdüsen gegen die im Lieferumfang enthaltenen Düsen für Flüssiggas aus. Verwenden Sie die Tabelle in der Anleitung für die richtigen Düsendurchmesser und Arbeitsdrücke. Nach dem Wechsel muss die Einstellung des Minimalwerts überprüft werden.

Welche Belüftung ist erforderlich?

Der Raum muss ständig belüftet sein. Eine permanente Öffnung nach außen mit mindestens 100 cm² Querschnitt ist erforderlich. Bei fehlender Abzugshaube kann ein Ventilator installiert werden. Bei intensivem Gebrauch zusätzlich ein Fenster öffnen.

Was ist bei der Installation zu beachten?

Die Einbauöffnung muss die Maße 553 x 473 mm haben. Das Kochfeld wird mit einer speziellen Dichtung versehen und mit den mitgelieferten Halteklammern fixiert. Unter dem Kochfeld muss im Abstand von 50 mm eine hitzebeständige Platte angebracht werden. Die umgebenden Möbel müssen Temperaturen über 150°C standhalten.

Das Kochfeld wird sehr heiß – ist das normal?

Ja, beim Betrieb werden die Brenner und die Umgebung heiß. Die Oberfläche des Kochfelds sowie die umliegenden Wände und Möbel müssen Temperaturen bis zu 65 K Überhitzung standhalten. Lassen Sie das Gerät vor dem Reinigen oder Abdecken abkühlen.

Wo finde ich Ersatzteile?

Original-Ersatzteile erhalten Sie bei den autorisierten TEKA-Kundendienstzentren oder Fachhändlern. Halten Sie Modell (GKS 580) und Seriennummer (auf dem Typenschild an der Geräteunterseite) bereit. Die Anleitung enthält eine Liste der TEKA-Niederlassungen für verschiedene Länder.

BEDIENUNGSANLEITUNG GKS 580 TEKA

Instruktionen für die Montage und Notizen für die Wartung

080074

Instruktionshandbuch

080074

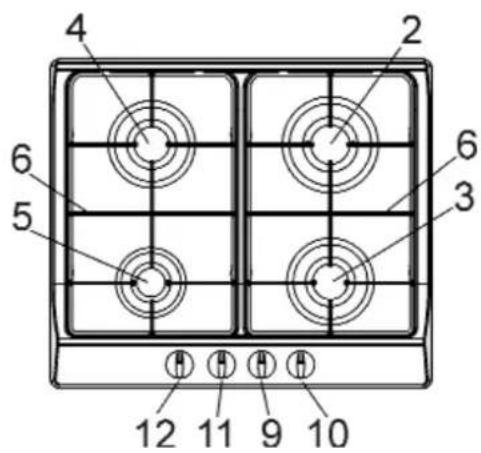

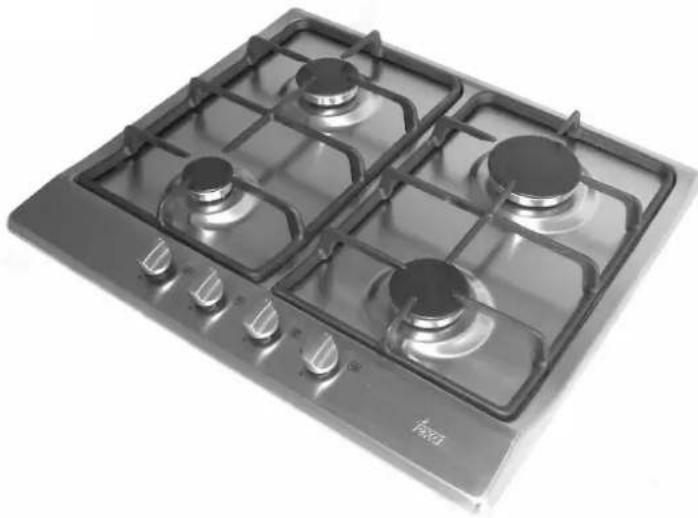

BESCHREIBUNG DER KOCHFELDER

AUSFÜHRUNG: 080074

2 Starkbrenner mit 2800 W

3 Normalbrenner hinten vorne rechts mit 1400 W

4 Normalbrenner hinten hinten links

5 Hilfsbrenner mit 1000 W

6Gitterrost aus emailliertem Stahl, 2 Kochstellen

9 Regulierungsschalter für den Gasbrenner Nr. 2

10 Regulierungsschalter für den Gasbrenner Nr. 3

11 Regulierungsschalter für den Gasbrenner Nr. 4

12 Regulierungsschalter für den Gasbrenner Nr. 5

mit 1750 W

Achtung: dieses Gerät wurde zum Hausgebrauch ersonnen, in Hausräumen und seitens Privatpersonen.

GEBRAUCH

1) BRENNER

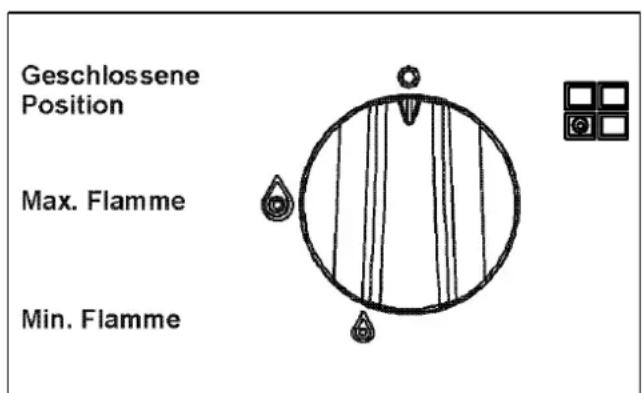

An der Frontblende ist über jedem Regulierungsschalter ein Schema aufgedruckt, aus dem man entnehmen kann, auf welchen Brenner sich der Schalter bezieht. Nachdem der Gashahn der Gasversorgung oder der Gasflasche geöffnet wurde, können die Gasbrenner wie folgt entzündet werden:

- manuelles Entzünden

Drücken Sie den für den gewünschten Brenner zuständigen Schalter und drehen Sie ihn gleichzeitig gegen den Uhrzeigersinn bis zum Maximum (große Flamme Abb. 1) und führen Sie ein entzündetes Streichholz an den Brenner.

- Elektrisches Entzünden

Drücken Sie den für den gewünschten Brenner zuständigen Schalter und drehen Sie ihn gleichzeitig gegen den Uhrzeigersinn bis zum Maximum (große Flamme Abb. 1), daraufhin den Schalter für die elektrische Zündflamme "E" drücken und wieder loslassen.

- Automatisches elektrisches Entzünden

Drücken Sie den für den gewünschten Brenner zuständigen Schalter und drehen Sie ihn gleichzeitig gegen den Uhrzeigersinn bis zum Maximum (große Flamme Abb. 1), in dieser Position den Schalter ganz eindrücken.

- Entzünden von mit einem Sicherheitsthermoelement ausgestatteten Brennem

Bei mit einem Sicherheitsthermoelement ausgestatteten Brennern drehen Sie den Schalter gegen den Uhrzeigersinn bis zum Maximum (große Flamme Abb. 1), wenn Sie einen leichten Widerstand fühlen, drücken sie den Schalter und wiederholen Sie die oben aufgeführten Handlungen.

Nach erfolgter Entzündung halten sie den Schalter noch ca. 10 Sekunden gedrückt.

GEBRAUCH DER BRENNER

Um eine optimale Leistung bei minimalen Gasverbrauch zu erzielen, sollten Sie sich an folgende Empfehlungen halten:

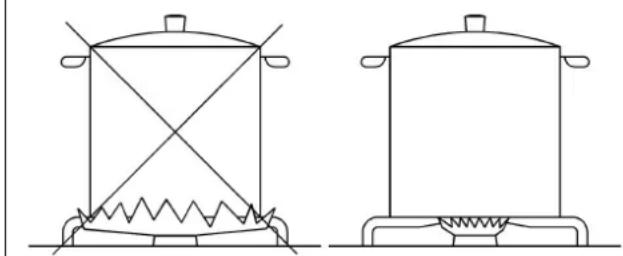

- verwenden Sie nur für den jeweiligen Brennertyp geeignete Töpfe/Pfannen (siehe die folgende

ABB. 1 ABB. 2

Tabelle und die Abb. 2).

• Wenn das Wasser (oder die Speise) kocht, drehen Sie den Regulierungsschalter auf die Minimalposition (kleine Flamme Abb. 1).
• Benützen Sie immer Töpfe/Pfannen mit Deckel.
• Nur à fond plat Gefäße benutzen.

Brenner Leistung W		∅ Topf (cm)
Starkbrenner 2800 20 ÷ 22
Normalbrenner vorne 1400rechts		16 ÷ 18
Normalbrenner hinten 1750links		16 ÷ 18
Hilfsbrenner	1000	10 ÷ 14

HINWEISE:

• die Entzündung der mit einem Sicherheitsthermoelement ausgestatteten Brenner kann nur erfolgen, wenn sich der Regulierungsschalter auf der Maximalposition befindet (große Flamme Abb. 1).
• Falls Strom fehlt, kann der Brenner mit einem Streichholz entzündet werden.
• Während des Betriebs der Kochplatte diese nicht unbeaufsichtigt lassen und aufpassen, dass keine Kinder in ihrer Nähe sind. Es ist darauf zu achten, dass die Griffe der sich auf der Kochplatte befindlichen Töpfe/Pfannen richtig positioniert sind. Überwachen Sie besonders aufmerksam das Kochen von Speisen, die mit Öl oder Fetten zubereitet werden, da diese leicht entflammbar sind.
• Verwenden Sie keine Sprays in unmittelbarer Nähe des Geräts, wenn dieses in Betrieb ist.
  -Falls die Kochplatte mit einer Schutzabdeckung versehen ist, sollte diese von sich eventuell auf ihr angesammelten Speiseresten gereinigt werden, bevor man sie öffnet. Falls das Gerät mit einer Glasabdeckung ausgestattet ist darf diese nicht erhitzt werden, da sie sonst bersten kann. Lassen Sie die Kochstellen abkühlen, bevor Sie die Abdeckung schließen.

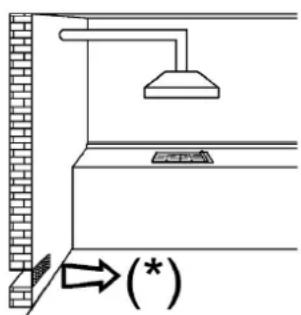

der Gebrauch eines Gaskochgerätes produziert in dem Raum, in dem es installiert ist, Wärme und Feuchtigkeit. Deswegen ist es unabdinglich, dass der Raum gut belüftet wird und dass die Öffnungen für die natürliche Luftzirkulation nicht versperrt oder blockiert sind (siehe Abb. 3). Zudem sollte ein mechanisches Luftreinigungsgerät (Dunstabzugshaube – Abb.4, Elektroventilator – Abb. 5) eingeschaltet werden.

Bei einem intensiven und langen Gebrauch des Gerätes kann eine zusätzliche Belüftung nötig sein, zum Beispiel durch das Öffnen eines Fensters oder indem die mechanische Belüftung, falls vorhanden, eine Stufe höher geschaltet wird.

(*) LUFTEINTRITT: SIEHE KAPITEL MONTAGE (ABSCHNITTE 5 UND 6)

ABB. 3 ABB. 4 ABB. 5

bevor Sie irgendeine Reinigungsarbeit am Gerät ausführen, ist dieses unbedingt von der Strom- und Gaszufuhr zu trennen.

2) ARBEITSPLATTE

Will man den Glanz der Oberfläche des Kochfelds erhalten, ist es sehr wichtig, sie nach jedem Gebrauch mit lauwarmen Seifenwasser zu putzen, abzuspülen und zu trocknen. Auf gleiche Art sind die emaillierten Gitterroste, die emaillierten Abdeckungen "C" und die Brennköpfe "T" zu reinigen (siehe Abb. 6).

Die Reinigung ist auszuführen, wenn das Kochfeld und die Komponenten abgekühlt sind. Es darf keine Stahlwolle, Scheuerpulver oder ätzende Sprays verwendet werden. Essig, Kaffee, Milch, Salzwasser, Zitronen- oder Tomatensaft sollten nicht über längere Zeit mit der Oberfläche in Berührung bleiben.

HINWEISE:

halten Sie sich beim Wiederzusammenbau der Komponenten an die folgenden Hinweise:

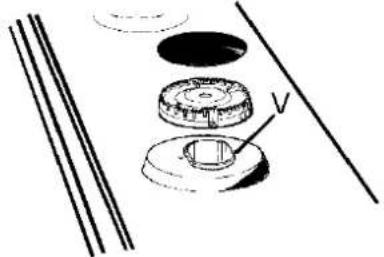

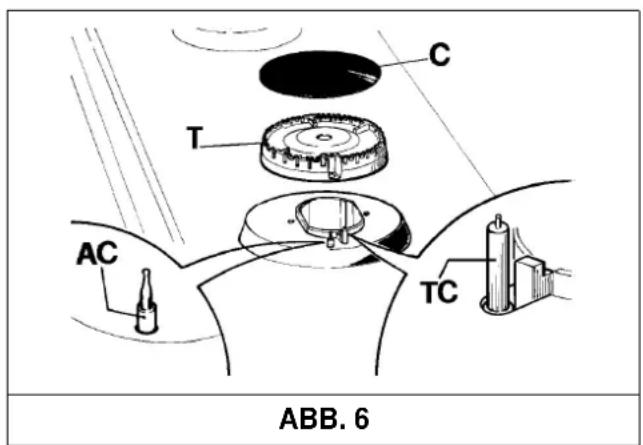

- überzeugen Sie sich, dass die Öffnungen der Brennköpfe "T" (Abb. 6) nicht mit Fremdkörpern verstopft sind.

- Überzeugen Sie sich, dass die runde emaillierte Brennkopfabdeckung "C" (Abb. 6) korrekt auf dem Brennkopf aufsitzt. Die Position ist korrekt, wenn die Brennkopfabdeckung fest und stabil auf dem Brennkopf aufsitzt.

- Die korrekte Position des Gitterrosts ergibt sich aus den angebrachten abgerundeten Ecken, die zum seitlichen Rand der Platte zeigen müssen.

- Wenn Sie beim Öffnen und Schließen eines Öffnungshahns oder Schalters Schwierigkeiten haben, dürfen Sie auf keinen Fall Gewalt anwenden, sondern sollten schnellstens den Einsatz des technischen Kundendienstes anfordern.

- Bitte keine Dampfstrahlen zur Reinigung vom Gerät verwenden.

INSTALLATION

TECHNISCHE HINWEISE FÜR DEN INSTALLATEUR

Die Installation, alle Einstellungsarbeiten, Umänderungen und Instandhaltungsarbeiten, die in diesem Teil aufgeführt werden, dürfen ausschließlich von qualifiziertem Personal durchgeführt werden.

Eine falsche Installation kann Schäden an Personen, Tieren und Dingen bewirken, für die der Hersteller nicht verantwortlich gemacht werden kann.

Die Sicherheits- und automatischen Regelvorrichtungen der Geräte dürfen nur vom Hersteller oder durch einen speziell autorisierten Händler verändert werden.

3) EINFÜGEN DER PLATTE

Nachdem die äußere Verpackung und die inneren Verpackungsteile von den verschiedenen Geräteteilen abgenommen wurden, sollte man sich zuerst vom einwandfreien Gesamtzustand der Platte überzeugen. Sollten Sie diesbezüglich Zweifel haben, wenden Sie sich an das zuständige fachpersonal.

Die Verpackungsteile (Karton, Tüten, Styropor, Nägel...) sollten nicht für Kinder zugänglich sein, da es sich dabei um potentielle Gefahrenquellen handeln kann.

In dem Möbelstück, in das das Kochfeld eingefügt werden soll, ist eine Einbauöffnung anzubringen, die den in mm angegebenen Maßen der Abb. 7 entsprechen muss. Es ist darauf zu achten, dass die kritischen Entfernungen zwischen dem Kochfeld, den Seitenwänden, der rückwärtigen und der oberen Wand eingehalten werden (siehe Abb. 7 und 8).

Das Gerät muss in die Klasse 3 eingeordnet werden und ist deshalb allen Vorschriften gemäß den diese Geräteklasse betreffenden Normen unterworfen.

4) BEFESTIGUNG DER PLATTE

Das Kochfeld ist mit einer speziellen Dichtung ausgestattet, die das Eindringen von Flüssigkeiten in das Möbelteil verhindert. Um diese Dichtung korrekt anzubringen, sind folgende Anweisungen strikt einzuhalten:

• entfernen Sie die Dichtungsstreifen von ihrer Unterlage, wobei darauf zu achten ist, dass die transparente Schutzhülle an der Dichtung befestigt bleibt.
• Drehen Sie das Kochfeld um und bringen Sie die Dichtung "E" (Abb. 9) korrekt unter dem Rand des Kochfelds an, so dass der äußere Rand der Dichtung perfekt mit dem äußeren Rand des Kochfelds abschließt. Die Enden der Streifen sind so zusammenzufügen, dass sie perfekt aneinander anschließen, ohne sich zu überlagern.
• Sorgen Sie dafür, dass die Dichtung fest und gleichmäßig am Kochfeld haftet, indem Sie sie mit den Fingern andrücken; entfernen Sie dann den zum Schutz der Dichtung angebrachten Papierstreifen und setzen Sie das Kochfeld in das im Möbelteil angebrachte Loch ein.
• Fixieren Sie das Kochfeld mit den dafür vorgesehenen Befestigungsstücken "S", wobei Sie darauf achten sollten, dass der vorstehende Teil in den im Boden befindlichen Schlitz "H" eingeführt wird. Schrauben Sie die Schraube "F" fest, bis das Befestigungsstück "S" blockiert ist (siehe Abb. 10).
• Um eine Berührung der Bodenplatte zu vermeiden, die bei eingeschalteter Mulde sehr heiß werden kann, muß unterhalb der Mulde im Abstand von 50 mm eine zusätzliche Holzplatte eingesetzt und befestigt werden (Abb. 7).

ABB. 7

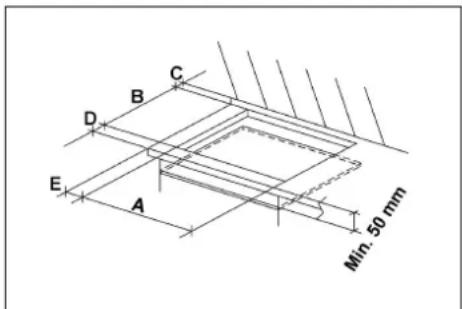

EINZUHALTENDE MASSE (in mm)

	A	B	C	D	E
4F 553	473	6	7.5	59.5	100 min.

WICHTGE INSTALLATIONSHINWEISE

Der Installateur wird darauf hingewiesen, dass eventuell vorhandene Seitenwände nicht die Höhe des Kochfelds überschreiten dürfen. Darüber hinaus müssen die rückwärtige Wand und die sich anschließenden Oberflächen einer Überhitzung von 65K standhalten.

Der Klebstoff, der das Plastiklaminat mit dem Möbelteil verbindet, muss Temperaturen von über 150°C aushalten, damit sich die Verkleidung nicht ablöst.

Die Installation des Geräts muss gemäß den Normen durchgeführt werden.

Dieses Gerät ist nicht an ein Verbrennungsrückstandabzugsgerät angeschlossen. Es muss deshalb unbedingt nach den oben angeführten Installationshinweisen installiert werden. Es sind insbesondere die nachfolgenden Vorschriften für die Belüftung und Ventilation zu beachten.

5) BELÜFTUNG DER RÄUME

Der Raum, in dem das Gerät installiert wird, , muss unbedingt ständig belüftet sein, um eine korrekte Funktion des Geräts zu gewährleisten. Die nötige Luftmenge entspricht derjenigen, die für die ordnungsgemäße Gasverbrennung und Belüftung des Raumes mit einem Mindestvolumen von 20 m³ nötig ist. Der natürliche Luftzufluss muss auf direktem Weg durch in der Wand des zu belüftenden Raums angebrachte permanente Öffnungen nach außen mit Mindestquerschnitt von 100 cm² erfolgen (siehe Abb. 3). Diese Öffnungen müssen so beschaffen sein, dass sie nicht verstopft werden können.

Auch eine indirekte Belüftung durch Zuluft aus den dem zu belüftenden Raum angrenzenden Räumen ist erlaubt, wobei jedoch unbedingt die entsprechenden Angaben in den Normen zu beachten sind.

ACHTUNG: falls die Brenner des Kochfelds nicht mit einem Sicherheitsthermoelement ausgestattet sind, muss die Belüftungsöffnung einen Mindestquerschnitt von 100 cm² aufweisen.

6) STANDORT UND BELÜFTUNG

Die durch Gaskochgeräte entstandenen Verbrennungsrückstände müssen immer durch mit dem Kamin oder Kaminrohre verbundene Abzugshauben oder direkt ins Freie geleitet werden (siehe Abb. 4). Für den Fall, dass keine Möglichkeit für die Anbringung einer Abzugshaube existiert, ist auch der Gebrauch eines im Fenster oder in der Wand angebrachten Ventilators zulässig, der die Verbrennungsrückstände nach außen ableitet. Der Ventilator ist dabei zugleich mit dem Gerät einzuschalten (siehe Abb. 5), wobei auf jeden Fall die die Ventilation betreffenden Vorschriften in den Normen beachtet werden müssen.

INSTALLATION

7) GASANSCHLUSS

Bevor das Gerät angeschlossen wird, muss man sich überzeugen, dass die Daten auf dem an der Unterseite des Geräts angebrachten Hinweisetikett mit denjenigen der Gasversorgung übereinstimmen.

Ein in dieser Broschüre abgedrucktes und ein sich auf der Unterseite des Gehäuses befindliches Etikett enthalten die Regulierungsangaben für das Gerät: Gastyp und Arbeitsdruck. Wird das Gas durch eine Zentralversorgung verteilt, muß das Gerät der Norm NBN D 51-003 wie folgt an der Gaszufuhr angeschlossen werden:

o durch ein starres Stahlrohr gemäß den Normen, dessen Verbindungen durch Anschlußverschraubungen gemäß UNI-ISO 7/1 ausgeführt werden.

oDurch ein Kupferrohr gemäß den Normen, dessen Verbindungen durch Anschlußstücke mit mechanischer Dichtung gemäß den Normen ausgeführt werden.

oDurch biegsame, nahtlose Rohre aus nichtrostenden Stählen gemäß den Normen, mit einer Länge von maximal 2 Metern und Dichtungen gemäß den Normen.

Wird das Gas direkt von einer Gasflasche verteilt, muß das mit Druckregler gemäß der geltenen Normen gespeiste Gerät wie folgt angeschlossen werden:

odurch ein Kupferrohr gemäß den Normen, dessen Verbindungen durch Anschlußstücke mit mechanischer Dichtung gemäß den Normen ausgeführt werden.

oDurch biegsame, nahtlose Rohre aus nichtrostenden Stählen gemäß den Normen, mit einer Länge von maximal 2 Metern und Dichtungen gemäß den Normen. Es ist ratsam, auf dem biegsamen Rohr einen handelsüblichen Adapter zu montieren, um den Anschluß an dem Schlauchstutzen des Druckreglers auf der Gasflasche zu vereinfachen.

oDurch einen Gummischlauch gemäß den Normen, mit einer Länge von mindestens 400 mm und maximal 1500mm, der mit einer Sicherheitsschelle gemäß den Normen fest an den Schlauchstutzen abgeschlossen wird.

HINWEISE:

- der Anschlußstutzen zur Gaseinführung des Gerätes hat ein zylindrisches Außengewinde 1/2" Gas, das den Normen UNI-ISO 7-1 entspricht.

- Der Gummischlauch sowie das Rohr müssen so installiert werden, dass sie die beweglichen Teile des Einbaumoduls (beispielsweise Schubladen) nicht berühren Können. Sie dürfen auch nicht durch Schrankräume geführt werden, die gefüllt werden Können.

Wenn man zum Anschluß einen Gummischlauch verwendet, sind die folgenden Bestimmungen zu beachten:

- der Schkauch darf nicht gegen Teile stoßen, die über 65K heiß werden.

- Der Schlauch darf keiner Zug- oder Torsionsspannung ausgesetzt werden, darf nicht gequetscht oder zu eng gebogen werden.

- Der Schlauch darf nicht gegen scharfe Kanten oder schneidenden Körper stoßen.

- Der Schlauch muß auf der gesamten Länge beschaubar sein, um seinen Zustand prüfen zu können.

- Der Schlauch muß innerhalb des Datums, das auf Ihm steht, ersetzt werden.

- Das Gerät entspricht den Bestimmungen der folgenden europäischen Richtlinien: 90/396 EWG + 93/68 EWG zur Gassicherheit.

INSTALLATION

8) ELEKTRISCHER ANSCHLUSS

Der elektrische Anschluss muss gemäß den geltenden Normen und gesetzlichen Vorschriften durchgeführt werden.

Bevor das Gerät angeschlossen wird, ist zu überprüfen ob:

• die elektrische Leistungsabgabe der Anlage und der Steckdosen für die maximale Leistungsaufnahme des Geräts geeignet sind (siehe das Hinweisetikett auf der Kastenunterseite).
• Die Steckdose oder die elektrische Anlage ausreichend und gemäß den geltenden Normen und gesetzlichen Vorschriften geerdet sind. Bei Nichtbeachten dieser Bestimmungen wird jegliche Haftung abgelehnt.

Wenn der Stromanschluss über eine Steckdose erfolgt:

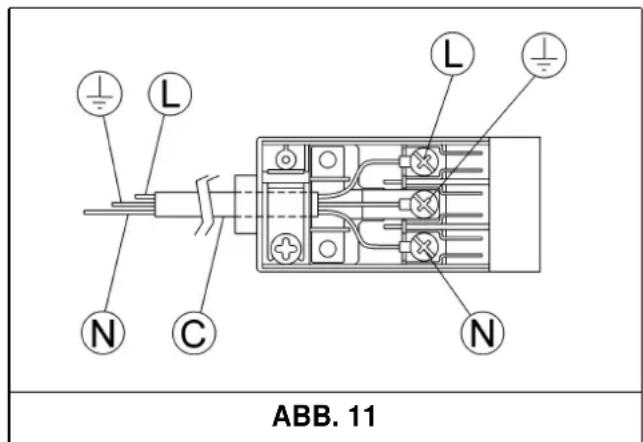

- falls am Stromanschlusskabel „C“ kein Stecker montiert ist (s. Abb. 11), so ist ein geeigneter Stecker zu montieren, der für die auf dem Hinweisetikett angegebenen Leistungsdaten geeignet ist. Die Drähte sind wie in Abb. 11 angegeben anzuschließen, wobei auf folgende Übereinstimmungen zu achten ist.

Buchstabe L (Phase) = brauner Draht; buchstabe N (Neutral) = blauer Draht; erdungssymbol 12 gelbgrüner Leiter.

• Das Versorgungskabel muss so angebracht werden, dass an keiner Stelle eine Überhitzungstemperatur von 65K erreicht wird.
• Für den Anschluss keine zwischengeschalteten Verbindungsstecker, Adapter, Reduzierungs- oder Abzweigungsstecker verwenden, da diese Fehlkontakte bewirken, und somit zu einer gefährlichen Überhitzung führen können.
• Der Ausgang muß nach der integrierten Funktion zugänglich sein.

Wenn der Anschluss direkt an das Stromnetz erfolgt:

• installieren Sie zwischen Gerät und Stromnetz einen allpoligen, entsprechend der Geräteleistung bemessenen Trennschalter mit einer Mindestöffnung von 3 mm zwischen den Kontakten.
• Das Erdungskabel darf dabei jedoch nicht unterbrochen werden.
• Alternativ kann der Stromanschluss auch durch einen schnellansprechenden Fehlerstromschutzschalter geschützt werden.

Es wird wärmstens empfohlen, das gelb-grüne Erdungskabel an eine wirksame Erdungsstelle anzuschließen.

HINWEISE:

der Installateur wird darauf hingewiesen, dass es sich bei dem Gerät um einen Typ Y handelt. Darüber hinaus müssen die das Gerät umgebenden Wände und Oberflächen eine Überhitzungstemperatur von 65K aushalten.

Alle unsere Geräte werden gemäß den europäischen Normen EN 60 335-1 und EN 60 335-2-6 nebst Nachträgen entworfen und hergestellt.

Das Gerät entspricht den Vorschriften der europäischen Richtlinien:

• 89/336/EWG + 92/31/EWG + 93/68/EWG über die elektromagnetische Verträglichkeit.
• 73/23/EWG + 93/68/EWG über die elektrische Sicherheit.

EINSTELLUNGSARBEITEN

Bevor irgendeine Einstellungsarbeit durchgeführt wird, ist das Gerät unbedingt vom Strom zu trennen. Nach den Einstellungs - oder Voreinstellungsarbeiten müssen die eventuell vorhandenen Versiegelungen durch den Techniker wieder hergestellt werden.

Eine primäre Luftregulierung ist für unsere Brenner nicht notwendig.

9) HÄHNE

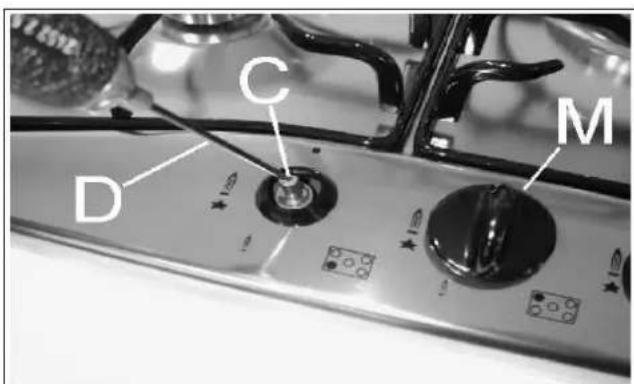

Einstellung des Mindestwertes "Minimal"

• Entzünden Sie den Brenner und stellen Sie den Drehregler auf die "Minimal"-Position (kleine Flamme Abb. 1).
• Ziehen Sie mit einfachem Druck den auf den Hahn aufgesteckten Drehschalter "M" ab.
• Führen Sie einen kleinen Schraubenzieher "D" in die Öffnung "C" (Abb. 12) und drehen Sie die Drosselschraube nach links oder rechts, bis die Brennerflamme auf eine annehmbare Minimalposition reguliert ist.

Überzeugen Sie sich, dass die Flamme nicht ausgeht, wenn Sie schnell von der "Maximal" - zur "Minimal"-Position wechseln.

Selbstverständlich ist die oben aufgeführte Einstellungsarbeit nur bei Brennern durchzuführen, die mit G20 funktionieren, während die Schraube bei Brennern, die mit G30 oder G31 funktionieren, am Anschlag zu blockieren ist (IM Uhrzeigersinn drehen).

ABB. 12

UMÄNDERUNGEN

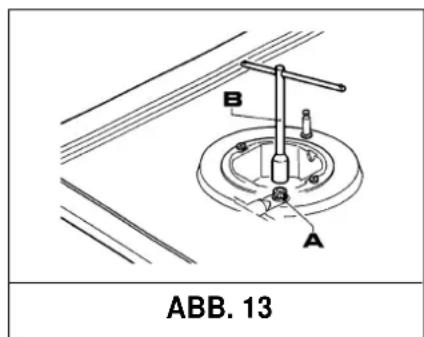

10) AUSTAUSCH DER GASDÜSEN

Die Brenner sind für verschiedene Gastypen geeignet, dafür müssen die dem benützten Gas entsprechenden Gasdüsen montiert werden. Entfernen Sie hierfür die Brennköpfe und schrauben Sie mit einem geraden Schlüssel „B“ die Gasdüse „A“ los (siehe Abb. 13); tauschen Sie diese mit einer dem benutzen Gas entsprechenden Düse aus. Es wird empfohlen, die Düse so zu montieren, dass sie fest ansitzt.

Nach den oben angeführten Austauscharbeiten sollte der Techniker wie im Kapitel 9 beschrieben mit der Einstellung der Brenner fortschreiten, die eventuell vorhandenen Regulierungs - oder Vorregulierungshähne versiegeln und auf dem Gerät das alte Etikett

durch ein neues, dem verwendeten Gastyp entsprechenden Etikett ersetzen. Dieses Etikett ist bereits im Verpackungsumschlag der Ersatzgasdüsen enthalten.

Der Düsen und Etiketten enthaltende Umschlag kann in der Ausstattung beigefügt werden oder beim berechtingen Dienstzentrum zur Verfügung sein.

Um die Arbeit des Installateurs zu erleichtern, führen wir unten eine Tabelle mit den Leistungsangaben, den thermischen Brennerleistungen, den Durchmessern der Gasdüsen und dem jeweiligen Arbeitsdruck für die verschiedenen Gastypen auf.

ANORDNUNG DER BRENNER

TABELLE

BRENNER		GAS	ARBEITS-DRUCK	THERMISCHE LEISTUNG		DURCHMESSER GASDÜSE	THERMISCHE LEISTUNG (W)		BY PASS
NR.	BEZEICHNUNG		mbar	g/h	l/h	1/100 mm	Min.	Max.	1/100 mm
2	STARKBRENNER	G 30 - BUTANG 31 - PROPANG 20 - ERDGAS	505020	204200	267	72 M72 M117 S	950950800	280028002800	4141reg.
3	NORMALBRENNERVORNE RECHTS	G 30 - BUTANG 31 - PROPANG 20 - ERDGAS	505020	102100	133	52 M52 M85 Y	600600500	140014001400	3232reg.
4	NORMALBRENNERHINTEN LINKS	G 30 - BUTANG 31 - PROPANG 20 - ERDGAS	505020	127125	167	59 M59 M97 Z	600600500	175017501750	3232reg.
5	HILFSBRENNER	G 30 - BUTANG 31 - PROPANG 20 - ERDGAS	505020	7371	95	46 M46 M72 X	500500400	100010001000	3030reg.

WARTUNG

Bevor irgendeine Instandhaltungsarbeit durchgeführt wird, ist das Gerät von Strom und der Gaszufuhr zu trennen.

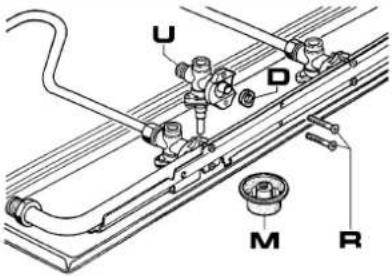

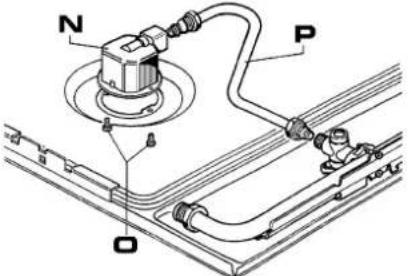

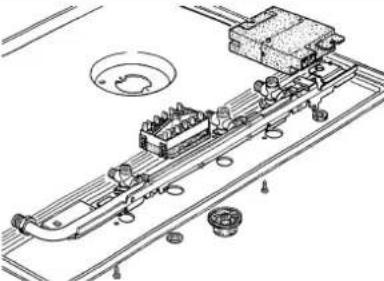

Um die sich im Inneren des Geräts befindlichen Komponenten auszutauschen, müssen die Rostgitter und die Brennerteile vom oberen Teil der Kochplatte genommen werden, daraufhin entfernen Sie die Befestigungsschrauben "V" am Brenner (Abb. 14). Die Regulierungsdrehschalter können Sie einfach abziehen und dann die Arbeitsplatte abnehmen.

Nachdem die oben angeführten Tätigkeiten ausgeführt wurden, kann man die Brenner (Abb. 15), die Gashähne (Abb. 16), und die elektrischen Bauteile (Abb. 17) ersetzen.

Es wird empfohlen, die Dichtung "D" bei jedem Austausch eines Gashahns zu wechseln, damit ein perfekter Halt zwischen dem Körper und der Rampe gewährleistet wird.

Einfetten der hähne (siehe Abb. 18 - 19)

Falls die Bewegungsfähigkeit eines Hahns sich verhärtet, sollte man diesen ohne Zögern gemäß den folgenden Anweisungen einfetten:

• den Hahnkörper auseinandernehmen.
• Das Kegelstück und seine Halterung mit einem mit Verdünner getränktem Lappen o.ä. reinigen.
• Das Kegelstück mit hierfür geeignetem Fett einschmieren.
• Das Kegelstück wieder einführen und mehrmals hin und her bewegen, wieder entnehmen und das überflüssige Fett entfernen, darauf achten, dass die Gasaustrittsöffnungen nicht verstopf werden.
• Alle Teile in umgekehrter Reihenfolge wieder zusammen bauen.
• Die Dichtprüfung muss durch Seifenwasser durchgeführt werden; die Verwendung einer Flamme ist verboten.

Um die Arbeit des Installateurs zu erleichtern, wird auf der folgenden Seite eine Tabelle abgebildet, auf der die Typen und Querschnitte der Anschlusskabel und die Leistungswerte der elektrischen Komponenten aufgeführt sind.

ABB. 14 ABB. 15 ABB. 16
ABB. 17 ABB. 18 ABB. 19

WARTUNG

ANSCHLUSSKABELTYPEN UND - QUERSCHNITTE

KOCHFELD TYP KABELTYP EINPHASENVERSORGUNG
Gaskochfeld H05 RR - F Querschnitt 3 x 0.75 mm	2

ACHTUNG!!!

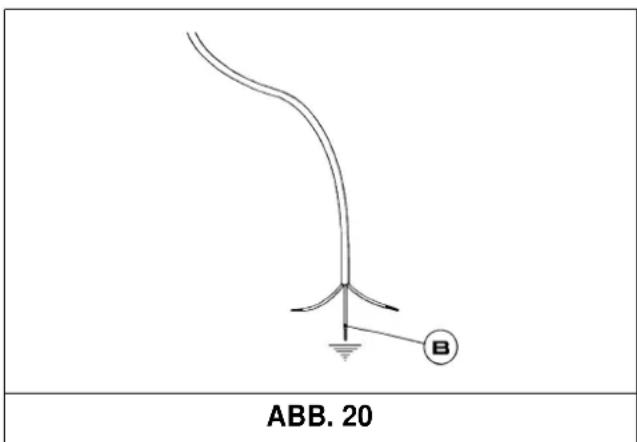

Falls das Anschlusskabel ausgetauscht werden muss, sollte der Installateur darauf achten, dass der Erdungsleiter länger sein muss als die Phase (siehe Abb. 20), darüber hinaus hat er sich an die Hinweise in Paragraph 8 zu halten.

TECHNISCHE DATEN AUF DEM HINWEISETIKETT

4 GASKOCHSTELLEN

KATEGORIE = || _2E3B/P

G30 - BUTAN = 50 mbar

G31 - PROPAN = 50 mbar

G20 - ERDGAS = 20 mbar

Σ Qn Erdgas = 6.95 kW

Σ Qn GPL gas = 505 g/h

SPANNUNG = 230 - 240 V\~

FREQUENZ = 50/60 Hz

TECHNISCHE DATEN DER GASREGULIERUNG AM GERÄT

Dieses Geraet darf nur unter Beachtung der bestehenden Vorschriften installiert werden und nur in Raueme verwendet werden wo eine gute Lueftung besteht.

Vor der Installation und Benuetzung des Geraetes, die Installations- und Bedienungsanleitungen durchlesen.

Eingestellt auf

G 20 - "p" 20 mbar

Bei anderen Gastypen, die in der Bedienungsanleitungen angegebenen Anweisungen beachten.

COD. 114827 - 02/01

TECHNISCHER KUNDENDIENST UND ERSATZTEILE

Bevor dieses Gerät die Fabrik verlassen hat, wurde es einer Endkontrolle unterzogen und von erfahrenem, spezialisiertem Personal auf Herz und Nieren geprüft, um einwandfreies Funktionieren gewährleiste zu können.

Die Originalersatzteile finden Sie ausschließlich bei unseren Kundendienstzentren oder bei autorisierten Fachhändlern.

Jede Reparatur oder Wartung, so sie in Zukunft nötig sein sollte, darf nur mit größter Gewissenhaftigkeit und ausschließlich von qualifiziertem Personal durchgeführt werden.

Aus diesem Grund empfehlen wir Ihnen, sich immer an den Händler zu wenden, der Ihnen das Produkt verkauft hat, oder an ein sich in Ihrer Nähe befindliches Kundendienstzentrum. Geben Sie dabei bitte die Marke, das Modell, die Seriennummer und den aufgetreten Fehler oder Schaden an dem sich in ihren Besitz befindlichen Gerät an. Die Gerätedaten sind auf dem Hinweisetikett aufgedruckt, das sich an der Unterseite des Geräts befindet; sie finden sich auch auf dem Etikett auf dem Verpackungskarton.

Diese Informationen erleichtern es dem technischen Kundendienst, sich die nötigen Ersatzteile zu beschaffen und ermöglichen eine schnellere und gezieltere Reparatur oder Wartung. Wir empfehlen, hier unten diese Daten aufzuschreiben, damit Sie sie im Bedarfsfall schnell zur Hand haben.

MARKE:

MODELL:

SERIENNUMMER: ....

TEKA GROUP

COUNTRY	CITY	COMPANY	CC	PHONE	FAX
Austria	Wien	KÜPPERSBUSCH GES.M.B.H.	43	1 - 86680-20	1 - 86680-82
Chile	Santiago de Chile	TEKA CHILE S.A.	56	2 - 273.19.45	2 - 273.10.88
China	Shanghai	TEKA CHINA LTD.(SHANGHAI OFFICE)	86	21 - 6272 - 6800	21 - 6272 - 6149
Czech Republic	Brno	TEKA-SWIAG S.R.O.	42	05 - 4921 - 0478	05 - 4921 - 0479
France	Paris	TEKA FRANCE SARL	33	1 - 48.91.37.88	1 - 48.91.29.73
Greece	Athens, Greece	TEKA HELLAS A.E.	30	1 - 976.02.83	1 - 971.27.25
Hong Kong	Hong Kong	TEKA CHINA LIMITED	852	2865 - 7336	2861 - 2507
Hungary	Budapest	TEKA HUNGARY KFT.	36	1 - 311.58.03	1 - 311.58.05
Indonesia	Jakarta	P.T. TEKA BUANA	62	21 - 39052 -74	21-39052 -79
Malaysia	Kuala Lumpur	TEKA KÜCHENTECHNIK(MALAYSIA)	60	3 - 762.01.600	3 - 762.01.626
Mexico	Mexico D.F.	TEKA MEXICANA S.A. DE C.V.	52	5 - 762.04.90	5 - 762.05.17
Poland	Warszawa	TEKA POLSKA SP Z O.O.	48	22 - 652.18.94	22 - 850.12.48
Portugal	Ilhavo	TEKA PORTUGUESA LTDA.	351	234.32.95.00	234.32.54.57
Singapore	Singapore	THIELMANN TEKA PTE. LTD.	65	734.24.15	734.68.81
Thailand	Bangkok	TEKA (THAILAND) CO. LTD.	66	2 - 693.32.37/41	2 - 693.32.42
The Netherlands	Amsterdam	TEKA BV	31	23 - 565.73.99	23 - 565.03.96
Turkey	Istanbul	TEKA TEKNIK MUTFAK A.S.	90	212 - 274.61.04	212 - 274.56.86
U.K.	Abingdon	TEKA PRODUCTS (UK) LTD.	44	1235 - 86.19.16	1235 - 83.21.37
Venezuela	Caracas	TEKA ANDINA, S.A.	58	2-291 28 21	2-291 28 25

Teka küchentechnik GmbH

Sechsheldener Str. 122
