Tip produs	Aragaz autonom
Marcă	Teka
Model	GZC 32309 XB
Dimensiuni (ÎxLxP)	85 x 90 x 60 cm
Greutate	70 kg
Tip plită	Plită pe gaz
Număr arzătoare gaz	5
Tip cuptor	Cuptor electric
Capacitate cuptor	77 L
Funcție grill	Da, cu rotisor
Alimentare electrică (cuptor)	230 V ~ 50 Hz
Alimentare (plită)	Gaz natural sau GPL
Clasă energetică (cuptor)	A
Curățare	Interior emailat, ușă detașabilă
Caracteristici de siguranță	Dispozitiv de oprire a flăcării, încuietoare copii
Tip comandă	Butoane pentru plită și cuptor
Afișaj	Temporizator analogic
Iluminare cuptor	Da
Disponibilitate piese de schimb	Piese originale Teka
Indice de reparabilitate	6.5 / 10 (estimat)
Garanție	2 ani (standard UE)

Întrebări frecvente - GZC 32309 XB TEKA

Ce tip de gaz folosește Teka GZC 32309 XB?

Aragazul este proiectat pentru gaz natural dar poate fi convertit la GPL folosind un kit de conversie (nu este inclus). Consultați manualul pentru instrucțiuni.

Cum curăț cuptorul?

Interiorul cuptorului are un acoperiș emailat care se curăță ușor. Ștergeți cu apă caldă și săpun după utilizare. Ușa cuptorului este detașabilă pentru o curățare temeinică.

Care este capacitatea cuptorului?

Cuptorul electric are o capacitate de 77 litri, potrivit pentru preparate mari și mai multe tăvi.

Aragazul are încuietoare pentru copii?

Da, este echipat cu o încuietoare de siguranță pentru copii pe ușa cuptorului pentru a preveni deschiderea accidentală.

Cum înlocuiesc un arzător de gaz?

Închideți alimentarea cu gaz. Scoateți capacul și baza arzătorului, deșurubați duza și instalați una nouă. Asigurați-vă că tipul este corect pentru gazul dumneavoastră. Consultați un tehnician calificat dacă nu sunteți sigur.

Care este clasa energetică a cuptorului?

Cuptorul este clasificat clasa energetică A, oferind eficiență bună pentru dimensiunea sa.

Pot folosi grillul și cuptorul simultan?

Da, grillul și cuptorul pot funcționa independent. Grillul folosește elementul de încălzire de sus, în timp ce cuptorul folosește căldura de jos, convecția sau ambele.

Unde pot găsi piese de schimb?

Piesele de schimb sunt disponibile la dealeri autorizați Teka sau online. Utilizați piese originale pentru siguranță și compatibilitate.

Ce ar trebui să fac dacă cuptorul nu se încălzește?

Verificați alimentarea electrică și întrerupătorul. Dacă siguranța este intactă, elementul de încălzire sau termostatul poate fi defect. Contactați asistența.

Cum setez temporizatorul?

Rotiți butonul temporizatorului la timpul dorit (până la 120 de minute). Va suna când timpul s-a scurs. Acesta este un temporizator mecanic analogic, nu unul digital.

MANUAL DE UTILIZARE GZC 32309 XB TEKA

Pag. 4 - 13. Descriere, montarea, asamblarea, curățarea, întreținerea și diferitee faze de asamblare. Date tehnice.

Pag. 35. Instructiuni si recomandari pentru instalarea si. Manual de instructiuni.

CZ

DISTANTE CE TREBUIESC RESPECTATE (în mm)

ROZMĚRY, KTERÉ MUSÍ BIT DODRŽENY (v mm)

ZÁVÄZNÉ MIERY (v mm)

Mod:	INST. TIPO:	A B C D		E	F
31330-32300	B	280	490 55	55	160 70 min.
63310-6430064320-6432175330	A	570	480 60	60	165 70 min.
	A	570	480 60	60	165 70 min.
95320	A	850	480	60	60	65	70 min.

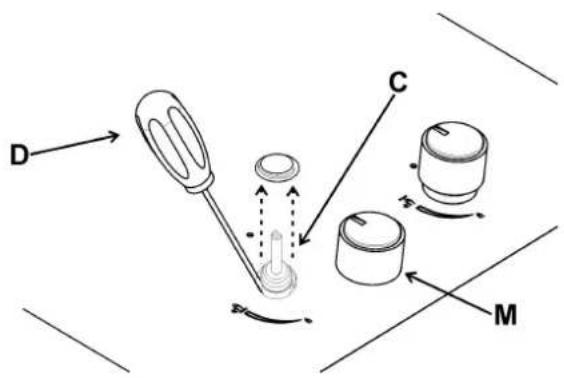

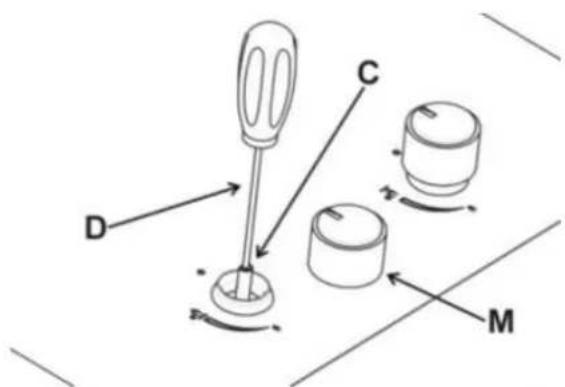

AYARLAMALAR - ADJUSTMENTS INSTALARE - SEŘÍZENÍ - NASTAVENIA

ŞEKİL - EIK. - OBR - FIG. 12

ŞEKİL - EIK. - OBR - FIG. 12/A

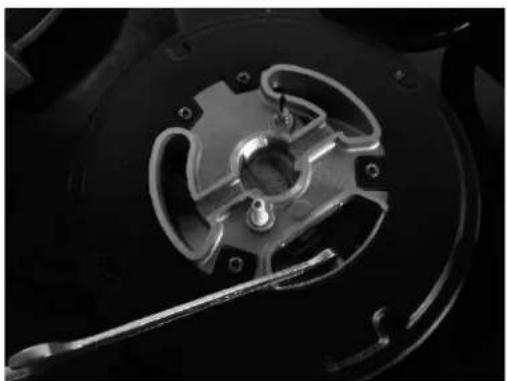

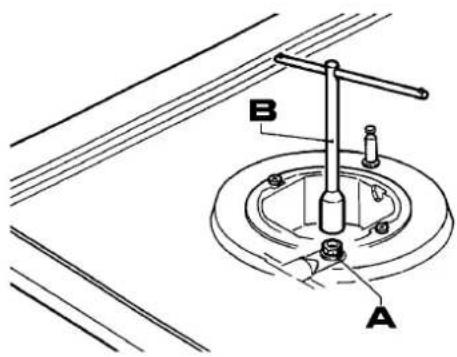

ÇEVİRMELER - CONVERSION MODIFICARI - PŘEMĚNA - VIMENY

ŞEKİL - EIK. - OBR - FIG. 13

În cazul adaptării plutei de gătit la alt tip de gaz, urmați instrucțiunile de instalare și utilizare și înlocuiți eticheta de la bază cu cea furnizată în punga cu piese de schimb.

Această plită a fost proiectată pentru a fi utilizată numai ca aparat electrocasnic pentru gătit: orice altă utilizare (cum ar fi pentru încălzirea camerelor) va fi considerată incorectă și periculoasă.

AVERTIZARE:

Aparatul și componentele sale devin fierbinti în timpul utilizării.

Trebuie să aveți grijă să evitați atingerea elementelor fierbinti.

Copii sub 8 ani trebuie ținuți la distanță în cazul în care nu sunt supravegheați în mod continuu.

Acest aparat poate fi utilizat de copii de peste 8 ani cu abilități fizice, senzoriale sau mentale reduse sau cu lipsă de experiență și cunoștințe în cazul în care aceștia sunt supravegheați sau instruiti cu privire la utilizarea aparatului într-un mod sigur și înțeleg pericolele implicate.

Copii nu au voie să se joace cu aparatul.

Curățarea și întreținerea nu trebuie efectuate de către copii fără supraveghere.

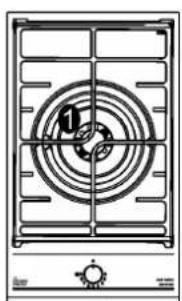

DESCRIEREA PLITELOR DE GATIT

1. Arzător ultra rapid (*DCC AFB) de 4000 W
2. Arzator rapid de 2800 W
3. Arzator semirapid redus de 1400 W
4. Arzator semirapid de 1750 W
5. Arzator auxiliar de 1000 W
6. Buton comanda arzator nr. 1
7. Buton comanda arzator nr. 2
8. Buton comanda arzator nr.3
9. Buton comanda arzator nr. 4
10. Buton comanda arzator nr. 5

*DCC AFB: AER DIN PARTEA DE JOS

Atentie: acest aparat a fost conceput pentru utilizare casnica, in mediu casnic, de persoane particulare.

• utilizarea unui aparat de gatit cu gaz produce caldura si umiditate in camera in care este instalat. Este deci necesar sa asigurati o buna aerisire lasand liberegurile de ventilatie naturala (fig. 3) si activand dispozitivul mecanic de aerisire (hota de aspiratie sau ventilator, fig. 4 si 5).
• O utilizare intensiva si prelungita a aparatului poate necesita o aerisire suplimentara, de exemplu deschiderea unei ferestre, sau o aerisire mai eficienta prin marirea puterii de aspiratie a hotei sau ventilatorului existent.
• Nu încercați să modificați caracteristicile tehnice ale produsului deoarece poate fi periculos.
• Dacă nu mai utilizați acest aparat (sau doriți să înlocuiți un model vechi), scoateți-l din funcțiune înainte de eliminare, conform legislației în vigoare referitoare la protecția sănătății și prevenirea poluării mediului, transformând componentele periculoase ale acestuia în componente inofensive, în special pentru copiii care se pot juca cu aparate abandonate.
• Nu atingeti aparatul cu mâinile sau picioarele ude sau umede.
• Nu utilizati aparatul cu picioarele goale.
• Producătorul nu este responsabil pentru daunele produse de utilizarea necorespunzătoare, incorectă sau nerezonabilă.
  -În timpul și imediat după utilizare, unele componente ale plitei sunt foarte fierbinti: evitați atingerea acestora.
• După utilizarea plitei, asigurați-vă că butonul este pe poziția închis și închideți robinetul principal de alimentare cu gaz sau butelia de gaz.
• Dacă robinetele nu funcționează corect, sunați la Departamentul de Service.

ATENTIE:

În caz de spargere a sticlei plitei:

• opriți imediat toate arzătoarele și elementele de încălzire electrice, apoi deconectați aparatul de la sursa de alimentare cu energie electrică,
• nu atingeti suprafața aparatului,

• nu utilizati aparatul.

• Utilizarea continuă ar putea duce la modificarea culorii ochiurilor datorită temperaturii înalte.

• Nu utilizati spray in apropierea aparatului cand acesta este in functiune.

ATENTIE: în timpul funcționării, suprafețele zonei pentru gătit devin foarte fierbinti: țineți copiii la distanță!

IMPORTANT!

O instalare perfectă, ajustarea sau transformarea plitei pentru utilizarea altor surse de gaze necesită un INSTALATOR CALIFICAT: dacă această regulă nu este respectată, garanția va fi anulată

IMPORTANT: aparatul trebuie instalat în conformitate cu instrucțiunile producătorului. Producătorul nu va fi răspunzător pentru rănirea persoanelor sau animalelor sau distrugerea bunurilor, cauzate de o instalare incorrectă.

Dacă instalarea acestuia necesită modificări ale sistemului electric din casă sau dacă priza nu este compatibilă cu ștecărul aparatului, aceste modificări trebuie efectuate de un profesionist calificat. Această persoană trebuie să se asigure în special că secțiunea firelor prizei este adecvată pentru curentul absorbit de aparat.

IMPORTANT: Păstrați certificatul de garanție sau foaia cu date tehnice și manualul de instrucțiuni pe toată durata de viață a aparatului. Acestea conțin date tehnice importante.

AVERTISMENTE:

toate produsele noastre sunt conforme cu Normele europene și modificările relative. Prin urmare, produsul este conforme cu cerințe ale Directivesin europene vigoare cu privire la:

• Compatibilitate electromagnetică (CEM);
• Securitatea electrică (LVD);
• Limitarea utilizării anumitor substanțe periculoase (RoHS);
  •EcoDesign (ERP).

Aparatul respectă prevederile sub-reglementărilor pentru directivele europene:

- Regulamentul (UE) 2016/426.

UTILIZARE

1) ARZATOARE

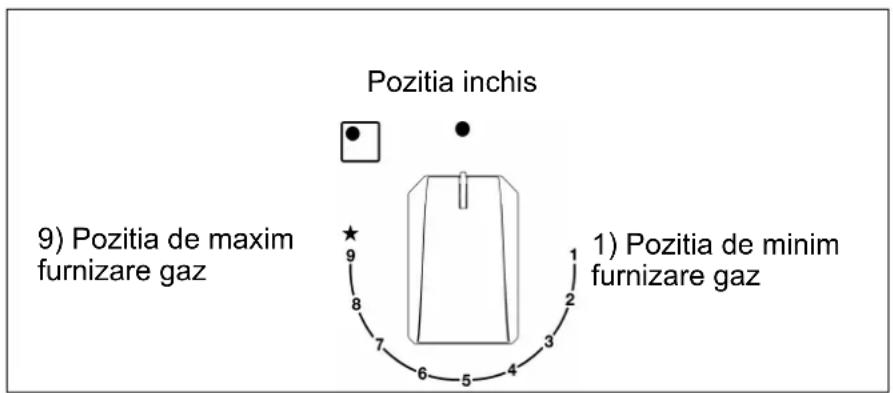

Pe partea frontala, deasupra fiecarui buton, este desenata o schema care indica pentru care arzator este respectivul buton. Dupa deschiderea robinetului de gaz sau a buteliei de gaz, aprindeti arzatoarele dupa cur urmeaza:

- aprindere electrica automata

Apasati si rotiti in sens anterior butonul corespunzator arzatorului pe care doriti sa-l utilizati, aduceti-l pe pozitia de Maxim 9 (flacara mare, fig. 1), dupa care apasati butonul pana la fund robinetul este echipat cu o scară de 9 poziții, cu fiecare clic, flacăra este redusă până când ajungeti în poziția 1, adică cantitatea minimă de gaz.

- Aprinderea arzatoarelor dotate cu termocuplu de siguranta

La arzatoarele dotate cu termocuplu de siguranta, trebuie sa se roteasca in sens antiorar butonul corespunzator arzatorului pe care doriti sa-l utilizati, sa-l aduceti pe pozitia de Maxim 9 (flacara mare, fig.1) pana sesizati o mica oprire a acestuia, dupa care apasati butonul si repetati operattile indicate anterior. Dupa aprindere mentineti butonul apasat circa 10 secunde.

Apoi urmati instructiunile de utilizare a robinetului așa cum este explicat mai sus.

Cum se folosesc arzatoarele

Pentru a obtine un randament maxim cu un consum minim de gaz trebuie sa retineti urmatoarele:

• utilizati pentru fiecare arzator vase adecvate (vezi tabelul urmator si fig. 2).
• Cand incepe fierberea aduceti butonul in pozitia de Minim 1 (flacara mica, fig. 1).
• Folositi intotdeauna vase cu capac.
• Să utilizati vase cu fundul plat.

Arzatoare	∅ Vas (cm)
Ultra Rapid	20 ÷ 22
Rapid 20 ÷ 22
Semirapid redus 16 ÷ 18
Semirapid 16 ÷ 18
Auxiliar	10 ÷ 14

AVERTISMENT:

• aprinderea arzatoarelor cu termocuplu de siguranta se poate face doar daca butonul este pe pozitia de Maxim 9 (flacara mare fig. 1).
• In lipsa curentului electric se poate aprinde arzatorul cu chibritul.
• In timpul utilizarii arzatoarelor nu lasati aparatul nesupravegheat si fiti atenti ca in apropiere sa nu se afle copii. Asigurati-va ca manerele vaselor sunt corect pozitionate si supravegheati prepararea mancarurilor la care folositi ulei si grasime, acestea fiind usor inflamabile.
• Daca plita este dotata cu capac, inainte de aprindere eliminati toate resturile alimentare cazute pe suprafata sa. Daca plita are capac de sticla, acesta se poate crapa la caldura, de accea lasati sa se raceasca ochiurile inainte de a inchide capacul.
• Nu se recomandă utilizarea de recipienti care ies din marginile planului.

FIG. 1

CURATARE

ATENTIE:

înainte de efectuarea operațiunilor de curățare, decuplați aparatul de la rețeaua de alimentare cu gaze și energie electrică.

2) PLITA DE GĂTIT

Dacă doriți să mentineți strălucitoare suprafața din sticlă, este important să o spălați cu apă călduță și săpun, să o limpeziți și să o uscați după fiecare utilizare. Grilele emailate, capace emailate “A”, “B” ea "C", și arzător, conduce "T" (vezi fig. 6 - 6/A) trebuie să fie, de asemenea, spălate, precum și elementele de aprindere "AC" și senzori de flacără "TC" (vezi fig. 6) trebuie să fie curățate.

Curățați-le usor cu o perie de nailon mic așa cum se arată (vezi fig. 6/B) și se lasă să se usuce complet. Nu le spălați în mașina de spălat vase.

Curățarea se va face după ce placa de gătit și componentele acesteia s-au răcit, fără a se utiliza bureți metalici, pulberi abrazive sau spray-uri corozive.

Nu lăsați oțet, cafea, lapte, apă sărată, suc de lămâie sau de roșii să rămână timp îndelungat pe suprafețele grătarului.

RECOMANDĂRI PENTRU SIGURANȚA DUMNEAVOASTRĂ:

la remontarea componentelor, respectați următoarele recomandări:

• controlați ca orificiile capetelor arzătoarelor "T" (fig. 6) să nu fie obturate de corpuri străine.
• Căpăcelul emailat “A - B - C” (fig. 6 - 6/A) trebuie să fie corect poziționat pe capul arzătorului. Această condiție poate fi considerată îndeplinită atunci când căpăcelul este perfect fixat.
• Suportul pan trebuie să fie plasate în adecvate pini de centrare, (sau pe profilul de aluminiu dacă este prezent). Verificarea stabilității perfectă.
• Dacă manevra de deschidere și închidere a unui robinet este dificilă, nu forțați, solicitați de urgență intervenția serviciilor de asistență tehnica.
• Nu utilizati jet de abur pentru curățarea aparatului.

INSTALAREA APARATULUI

DATE TEHNICE DESTINATE INSTALATORILOR

Instalarea, toate reglajele, transformarile si intretinerea descrise vor trebui executate numai de personal calificat.

Aparatul trebuie instalat corect, în conformitate cu legislația în vigoare și instrucțiunile producătorului.

O instalare gresita poate provoca vatamari persoanelor, animalelor sau lucrurilor, fapt pentru care fabricantul nu poate fi considerat responsabil.

Dispozitivele de siguranta sau de reglare automata a aparatelor, in timpul de viata al instalatiei, vor putea fi modificate doar de fabricant sau de representantul autorizat al acestuia.

3) INSTALAREA PLITEI

Dupa desfacerea ambalajului exterior si a celor interioare de la diferitele parti detasabile, asigurativa de integritatea plitei. In caz ca aveti indoieli nu folositi aparatul si adresati-va personalului calificat.

Ambalajul (carton, saci de plastic, polistiren expandat, cuie) nu trebuie lasat la indemana copiilor, putand fii periculoase pentru ei. In blatul mobilei se va decupa o deschidere de dimensiunile indicate in fig. 7, avand grija sa se respecte distantele critice intre blat, peretele lateral, peretele din spate si cel superior (fig. 7 si 8).

Aparatul este clasificat in clasa 3 si respecta toate prevederile din normele pentru aceste aparate.

INSTALAREA APARATULUI

4) FIXAREA PLITEI

INSTALAREA TIPUL: A

Plita este prevăzută cu o garnitură specială, cu rolul de a împiedica infiltrarea lichidului în mobilier. Pentru aplicarea corectă a acestei garnituri, respectați cu strictețe indicațiile următoare:

• demontați toate componentele mobile ale plitei.
• Decupați garnitura în 4 părți, având lungimea adecvată pentru a le putea fixa pe cele 4 laturi ale plăcii de sticlă.
• Întoarceți plita și așezați corect portiunea adezivă a garniturii “E” (fig. 11/A) sub marginea acesteia, astfel încât marginea exterioară a garniturii să se suprapună perfect peste marginea exterioară a plăcii de sticlă. Capetele garniturilor trebuie să se îmbine fără să se suprapună.

- Locul cârligele în pozițiile lor respective, folosiți gaura n°. 1, ca referință pentru poziționați lateral (fig. 9) și gaură n° 2 pentru poziții de spate (fig. 10).

- Cârlige secure "G", cu ajutorul unor şuruburi "F" (fig. 9/A pentru lateral şi fig. 10/A pentru spate).

- Introduceți plita de gătit în gaura de cabinet de bucătărie, (ca schemă la pag. 9) prin exercitarea unui anumit nivel de forță, în scopul de a obține peste rezistența cârligele (fig. 9/B pentru lateral și fig. 10/B pentru spate). Vedeți pagina paginii 9.

- Pentru a evita contactul accidental cu suprafața carcasei plitei supraîncălzită în timpul funcționării, montați o protectie din lemn, prinsă în şuruburi, la o înălțime de cel puțin 70 mm deasupra marginii superioare (fig. 7).

ATENTIE!

Nu sprijiniți direct geamul pe mobilă; fundul blatului de lucru trebuie să se sprijine de mobilier.

Mod.: GZC 31330

GZC 32300

4/A) FIXAREA PLITEI

INSTALAREA TIPUL: B

Plita este prevăzută cu o garnitură specială, cu rolul de a împiedica infiltrarea lichidului în mobilier. Pentru aplicarea corectă a acestei garnituri, respectați cu strictețe indicațiile următoare:
- demontați toate componentele mobile ale plitei.
- Decupați garnitura în 4 părți, având lungimea adecvată pentru a le putea fixa pe cele 4 laturi ale plăcii de sticlă.
- Întoarceți plita și așezați corect portiunea adezivă a garniturii “E” (fig. 11/A) sub marginea acesteia, astfel încât marginea exterioară a garniturii să se suprapună perfect peste marginea exterioară a plăcii de sticlă. Capetele garniturilor trebuie să se îmbine fără să se suprapună.
- Pozitionați plita în gaura în unitatea și fixați-l în loc cu ajutorul șuruburilor corespunzătoare "F" ale cârligelor de fixare "G" (vezi fig. 11).
- Pentru a evita contactul accidental cu suprafața carcasei plitei supraîncălzită în timpul funcționării, montați o protectie din lemn, prinsă în şuruburi, la o înălțime de cel puțin 70 mm deasupra marginii superioare (fig. 7).

RECOMANDĂRI IMPORTANTE PENTRU INSTALARE

Avertizăm tehnicianul responsabil cu instalarea că pereții corpurilor de mobilier situate lateral nu trebuie să depășească în înălțime plita. De asemenea, peretele posterior și suprafețele de lângă și din jurul plitei trebuie să reziste la temperaturi de 90 °C.

Adezivul care unește plasticul laminat de mobilier trebuie să reziste la temperaturi mai mari de 150 °C, pentru ca laminatul să nu se topească.

Instalarea aparatului se va face în conformitate cu dispozițiile normelor în vigoare.

Acest aparat nu este conectat la un dispozitiv de evacuare a materialelor rezultate în urma combustiei. Aparatul trebuie însă conectat în conformitate cu regulile de instalare indicate mai sus. O atenție deosebită se va acorda

INSTALAREA APARATULUI

5) VENTILAREA SPATIILOR

Pentru o funcționare corectă a aparatului, localul unde acesta va fi instalat trebuie să fie perfect ventilat.

Cantitatea de aer necesară este cea recomandată pentru o combustie a gazelor corespunzătoare și pentru o ventilare a spațiului, al cărei volum nu poate fi mai mic de 20 m ^3 . Afluxul natural de aer trebuie să se realizeze direct, prin deschideri permanente realizate în pereții spațiului care trebuie ventilat, cu evacuare înspre exterior, cu o secțiune minimă de 100 cm ^2 (fig. 3). Aceste deschideri trebuie realizate în așa fel încât să nu poată fi obturate.

Este permisă și ventilarea indirectă, prin aspirația aerului din spațiile alăturate celui care trebuie ventilat, cu respectarea dispozițiilor normelor în vigoare.

6) AMPLASARE ŞI AERISIRE

Aparatele de gătit care funcționează cu gaze trebuie să evacueze materialele rezultate în urma combustiei prin intermediul unor hote racordate la hornuri, prin conducte de fum sau direct în exterior (fig. 4). În cazul în care nu există posibilitatea de montare a hotei, este permisă utilizarea unui ventilator montat pe fereastră sau pe peretele exterior, care va fi pus în funcțiune simultan cu aparatul (fig. 5), cu condiția respectării dispozițiilor privitoare la ventilație, prevăzute de normele în vigoare.

7) BRANŞAMENTUL LA REȚEAUA DE ALIMENTĂRE CU GAZE

Înainte de racordarea aparatului, controlați ca datele de pe eticheta de avertizare aplicată în partea inferioară a ambalajului să fie compatibile cu caracteristicile rețelei de distribuție a gazelor.

Condițiile de reglare a aparatului sunt specificate pe o etichetă prezentă în acest manual, precum și pe o altă etichetă, aplicată în partea inferioară a ambalajului. tip de gaz și presiune de lucru.

Dacă gazele sunt distribuite prin conducte, aparatul trebuie racordat la instalația de alimentare cu gaze, astfel:

- sau printr-o conductă rigidă din oțel, conformă cu normele în vigoare, cu racorduri filetate în conformitate cu norma EN 10226.

- Sau printr-o teavă de cupru, conform normelor în vigoare, cu racorduri etanse d.p.d.v. mecanic, în conformitate cu norma menționată anterior.

- Sau Prin tuburi flexibile din oțel inoxidabil, cu perete continuu, în conformitate cu norma în vigoare, cu extindere maximă de 2 m și garnituri

de etanşare, în conformitate cu norma în vigoare. Acest tub trebuie montat astfel încât să nu intre în contact cu componente mobile ale corpului de mobilier în care plita este încorporată (spre exemplu, sertare) și să nu traverseze încăperi care pot fi aglomerate.

Dacă gazele sunt distribuite de la o butelie, aparatul, alimentat printr-un regulator de presiune conform cu norma în vigoare, branşamentul se va face:

- sau cu o teavă de cupru conform normelor în vigoare, cu racorduri etanșe d.p.d.v. mecanic, în conformitate cu normele, sau cu tuburi flexibile din oțel inoxidabil, cu perete continuu, conform normelor, cu extindere maximă de 2 m și garnituri de etanșare, în conformitate cu norma în vigoare.

- Acest tub trebuie montat astfel încât să nu intre în contact cu componente mobile ale corpului de mobilier în care plita este încorporată (spre exemplu, sertare) și să nu traverseze încăperi care pot fi aglomerate. Se recomandă aplicarea unui adaptor special pe tubul flexibil, care poate fi achiziționat din comerț, pentru a facilita racordul cu manșonul de cauciuc al regulatorului de presiune montat pe butelie.

După finalizarea branșamentului, verificați etanșeitatea cu ajutorul unei soluții cu săpun; în niciun caz această verificare nu se va face prin aprinderea unei flăcări.

RECOMANDĂRI PENTRU SIGURANȚA DUMNEAVOASTRĂ:

- vă reamintim că racordul de admisie a gazului este un racord de gaz tată conic, cu filet de 1/2", în conformitate cu normele EN 10226.

INSTALAREA ELETRĂC

8) BRANŞAMENTUL LA REȚEAUA DE ALIMENTARE ELECTRICĂ

Branşamentul electric trebuie efectuat în conformitate cu normele și dispozițiile legale în vigoare.

• Înainte de efectuarea branşamentului, verificați ca priza sau instalația electrică să aibă o împământare eficace, realizată în conformitate cu normele și dispozițiile legale în vigoare.
  Fabricantul își declină orice responsabilitate în cazul nerespectării acestor dispoziții.

- Tensiunea trebuie să se potrivească cu valoarea indicată pe plăcuța cu specificații și secțiunea firelor sistemului electric trebuie să suporte sarcina, care este de asemenea indicată pe plăcuța cu specificații.

Pentru efectuarea branşamentului prin priză:

- montați pe cablul de alimentare „C”, dacă nu există din dotare (fig. 8/A), un stecăr normal adecvat puterii indicate pe eticheta de avertizare. Conectați cablurile conform schemei din fig. 8/A, respectând corespondențele de mai jos:

litera L (fază) = cablu de culoare maro;

litera N (nul) = cablu de culoare albastră;

simbol pământ ^± = cablu de culoare verde-gălbui.

- Cablul de alimentare va fi poziționat astfel încât niciun punct al acestuia să nu poată atinge temperaturi de 90 °C.

- Pentru realizarea branşamentelor, nu utilizati reductoare, adaptoare sau convertoare, deoarece acestea ar putea provoca contacte false, ce pot determina supraîncălzirea instalatiei.

- După montarea aparatului în decupajul din mobilier, priza trebuie să rămână accesibilă.

Pentru efectuarea branşamentului direct la rețeaua de alimentare cu energie electrică procedați astfel:

- între aparat și rețea montați un întrerupător unipolar, corect dimensionat pentru sarcina aparatului, în conformitate cu normele de instalare în vigoare.

- Întrerupătorul nu are voie să decupleze împământarea.

- Pentru mai multă siguranță, branșamentul electric poate fi protejat printr-un întrerupător diferențial cu mare sensibilitate.

Vă recomandăm să conectați un cablu de împământare de culoare verde-gălbui la o instalație de împământare eficace.

Înainte de a efectua reparații la componentele electrice ale aparatului, acesta trebuie neapărat scos din priză.

NASTAVENÍ

Înainte de efectuarea oricărei operațiuni de reglaj, deconectați aparatul de la sursa de alimentare electrică.

La finalul reglajelor sau reglajelor preliminare, tehnicianul trebuie să refacă toate izolațiile.

La arzătoarele produse de noi, reglarea aerului primar nu este necesară.

9) ROBINETE

Reglarea poziției "Minim":

• aprindeți arzătorul și poziționați butonul pe poziția “Minim” (flacără mică, fig. 1).
• Inlaturati maneta "M" (fig. 12 si 12/A) a robinetului, fixata prin apasare pe tija acestuia. By-pass-ul pentru reglarea debitului minim poate fi: pe lateralul robinetului (fig. 12) sau in interiorul tijei. In orice caz, pentru reglare trebuie sa introduceti o surubelnita mica "D" in lateralul robinetului (fig. 12) sau in gaura "C" in interiorul tijei robinetului (fig. 12/A).
• Rotiti by-pass-ul la dreapta sau stanga regland in mod adecvat flacara in pozitia de debit redus.

Va recomandam sa nu exagerati la "Minim": flacara mica trebuie sa fie continua si stabila. Remontati corect diferitele componente.

Această reglare se va face numai în cazul arzătoarelor care funcționează cu G20; în cazul arzătoarelor care funcționează cu G30 sau G31, şurubul trebuie strâns complet (în sensul acelor de ceasornic).

UNGEREA ROBINETILOR Dacă un robinet este blocat, nu îl forțați și apelați la Serviciul de Asistență Tehnică.

TRANSFORMĂRI

Prin montarea unor duze adecvate, arzătoarele pot fi adaptate la alte tipuri de gaz. Pentru aceasta, scoateți capetele arzătoarelor și, cu ajutorul unei chei, deșurubați duza (fig. 13 - 13/A - 13/B) și înlocuiti-o cu duza adecvată noului tip de gaz pe care doriți să îl utilizati.

Pentru a avea acces la injector, in arzatoare ultra-rapide cu DCC AFB, îndepărtati capacul de acoperire al injectorului „A“ (fig. 13/B).

Vă recomandăm să strângeti duza cu putere.

După înlocuire, instalatorul poate trece la reglarea arzătoarelor, conform celor descrise la paragraful 9, la sigilarea eventualelor organe de reglare sau reglare preliminară, aplicând apoi pe aparat, în locul etichetei vechi, eticheta nouă, corespunzătoare noii reglări efectuate. Această etichetă se află în plicul cu duzele de schimb.

Pentru a facilita sarcina instalatorului, prezentăm în continuare un tabel care conține debitele, debitele termice ale arzătoarelor, diametrul duzelor și presiunea de lucru valabile pentru diferite tipuri de gaze.

TABEL

ARZATOARE		GAZ	PRESIUNE DE LUCRE mbar	DEBIT TERMIC		DIAMETRU DUZA	DEBIT TERMIC (W)
N°	DENUMIRE			gr/h	l/h Min.	Max10E Fanzător de gaz*
1	Ultra Rapid (**DCC AFB)	G30 - BUTANG31 - PROPANG20 - NATURAL	303020	291286	381	100 H1100 H1150 Z1	180018001800	400040004000	55,9 %
2	RAPID	G 30 - BUTANG 31 - PROPANG 20 - NATURAL	303020	204200	267	8383117 S	900900900	280028002800	58,0 %
3	SEMIRAPID REDUS	G 30 - BUTANG 31 - PROPANG 20 - NATURAL	303020	102100	133	606088 Z	550550550	140014001400	60,0 %
4	SEMIRAPID	G 30 - BUTANG 31 - PROPANG 20 - NATURAL	303020	127125	167	656597 Z	550550550	175017501750	63,0 %
5	AUXILIAR	G 30 - BUTANG 31 - PROPANG 20 - NATURAL	303020	7371	95	505072 X	450450450	100010001000	N.A.

*În conformitate cu Regulamentul nr 66/2014 măsuri la nivelul UE pentru punerea în aplicare a Directivei 2009/125/EC, de performanță (EEgas arzator) a fost calculată conform EN 30-2-1 ultima revizuire cu G20.
**DCC AFB: Aer din partea de jos.

INTRETINERE

TIPURILE SI SECTIUNILE CABLURILOR DE ALIMENTARE

TIPUL TIPUL ALIMENTAREPLITEI CABLULUI MONOFAZICA
Plita cu gaz H05 RR - F Section 3 X 0.75 mm	2

ATENTIE !!!

In cazul inlocuirii cablului de alimentare, instalatorul va trebui sa tina conductorul de impamantare (B) cat mai departe de conductorii de faza (fig. 14) si in plus sa respecte avertismentele de la paragraful 8.

ATENȚIE: ÎNTRETINEREA TREBUIE EFECTUATĂ NUMAI DE CĂTRE PERSOANE AUTORIZATE.

În caz de eşec sau tăiate în cablu, vă rugăm să mutați departe de cablu și nu-l atinge. Mai mult decât atât, dispozitivul trebuie scos din priză și nu pornit. Apelați la cel mai apropiat centru de service autorizat pentru a remedia problema.

Păstrați certificatul de garanție sau foaia cu date tehnice și manualul de instrucțiuni pe toată durata de viață a aparatului. Acestea conțin date tehnice importante.

ASISTENTA TEHNICA SI PIESE DE SCHIMB

Acest aparat, inainte de iesirea din fabrica, a fost receptionat si pus la punct de personal calificat, astgfel incat sa se garanteze cele mai bune rezultate in functionare.

Piesele de schimb originale se gasesc doar la Centrele noastre de asistenta tehnica si la magazinele autorizate.

Orice reparatie sau modificare care ar putea fi necesara in viitor trebuie facuta cu maxima grija si atentie de personal calificat.

Pentru acest motiv recomandam sa va adresati intotdeauna reprezentantului care a facut vanzarea sau la Centrul noastre de asistenta tehnica cel mai apropiat, specificand marca, modelul, seria si defectiunea aparatului dvs. Aceste date sunt trecute pe eticheta de la partea inferioara a aparatului si pe eticheta de pe cutia de ambalaj.

Aceste informatii vor permite asistentului tehnic sa se doteze cu piesele de schimb necesare si sa garanteze in consecinta o interventie rapida si eficienta. Se recomanda sa se noteze aceste date mai jos, astfel incat sa fie mereu la indemana.

MARCA: ....

MODEL:

SERIA: ....

Acest aparat este marcat corespunzator directivei europene 2002/9/CE în privinta aparatelor electrice si electronice vechi (waste electrical and electronic equipment - WEEE).

Directiva prescrie cadrul pentru o preluare înapoi, valabila în întreaga UE, si valorificarea aparatelor vechi.

OBSAH:

Strana 47 POPIS VARNÍCH DESEK

Strana 48 DÜLEŽITÉ BEZPEČNOSTNÍ UPOZORNĚNÍ

Strana 49 POUŽITÍ

Strana 50 ČIŠTĚNÍ - INSTALLACE

Strana 51 INSTALLACE PŘIPEVNĚNÍ DESKY

Strana 52 INSTALACIA

Strana 53 INSTALACIA, ELEKTRICKÉ PŘIPOJENÍ, REGULACE KOHOUTKY

Strana 54 PŘEMĚNA NA JINÍ DRUH PLYNU

Strana 55 ÚDRŽBA

Strana 56 SERVIS A NÁHRADNÍ DÍLY

POZOR:
