Tip produs	Plită cu gaz cu plăci electrice (Hi-Light)
Marcă	Teka
Model	EFX 32300 IH
Număr de arzătoare pe gaz	4 (Wok cu coroană dublă, Rapid, Semirapid, Auxiliar)
Număr de plăci electrice	2 (Hi-Light) sau mai multe în funcție de configurație
Puteri nominale ale arzătoarelor	Wok: 4000 W, Rapid: 3000 W, Semirapid: 1750 W, Auxiliar: 1000 W
Puterea plăcii electrice	Până la 2400 W (dreptunghiular) sau 2100 W (oval)
Puterea totală pe gaz (natural)	7.5 kW (pentru configurația cu 4 arzătoare)
Puterea totală pe gaz (GPL)	545 g/h (G30) sau 536 g/h (G31)
Alimentare electrică	220-240 V ~ 50/60 Hz
Dimensiuni de decupare (L x A)	553 x 473 mm (pentru modele de 60 cm)
Racord gaz	Filet conic masculin 1/2" gaz; convertibil pentru gaz natural sau GPL
Caracteristici de siguranță	Dispozitiv de oprire a flăcării pe arzătoare, indicator de căldură reziduală pe plăcile electrice, blocare pentru copii (prin supraveghere)
Aprindere	Aprindere electrică automată; aprindere manuală posibilă
Temporizator	Temporizator de 60 de minute pentru oprirea automată a elementelor de încălzire
Material	Sticlă ceramică (pentru zonele electrice), suporturi pentru vase emailate și capace de arzător
Curățare	Spălați cu apă călduță și săpun; evitați prafurile abrazive; utilizați un conditioner pe bază de silicon pentru sticlă
Accesorii incluse	Suporturi pentru vase, suport wok (pentru arzătorul cu coroană dublă), kit de injectoare pentru conversia gazului
Cerințe de instalare	Volumul încăperii ≥ 20 m³; deschideri de ventilație ≥ 100 cm²; pereții laterali nu mai înalți decât plita
Eficiență energetică (arzător pe gaz)	EE arzător pe gaz ≥ 56.6% (Wok) până la 58.8% (Rapid) conform EN 30-2-1

Întrebări frecvente - EFX 32300 IH TEKA

Cum aprind arzătoarele pe gaz?

Apăsați și rotiți butonul corespunzător în sens invers acelor de ceas până la poziția de flacără maximă, apoi apăsați butonul de aprindere sau folosiți un chibrit. Pentru arzătoarele cu dispozitiv de oprire a flăcării, mențineți butonul apăsat timp de aproximativ 10 secunde după aprindere.

Ce ar trebui să fac dacă blatul de sticlă se crapă?

Opriți imediat toate arzătoarele și elementele electrice de încălzire, deconectați aparatul de la sursa de alimentare și nu atingeți suprafața. Contactați asistența tehnică.

Pot folosi plita cu un temporizator extern sau telecomandă?

Nu. Aparatul nu este proiectat să funcționeze cu un temporizator extern sau sistem de telecomandă. Acest lucru poate provoca pericole de siguranță.

Cum curăț plăcile electrice Hi-Light?

Curățați când sticla este încă caldă (nu fierbinte). Utilizați o cârpă umedă pentru pete ușoare, sau oțet/lămâie pentru urme. Evitați bureții metalici, prafurile abrazive sau aparatele de curățat cu abur. Aplicați periodic un conditioner pe bază de silicon.

Ce tip de vase ar trebui să folosesc pe arzătoarele pe gaz?

Folosiți vase cu fund plat și solid care se potrivesc cu dimensiunea arzătorului (consultați tabelul: Wok 24-26 cm, Rapid 20-22 cm, Semirapid 16-18 cm, Auxiliar 10-14 cm). Folosiți întotdeauna capace pentru a economisi energie.

Cum convertesc plita pentru a utiliza GPL?

Înlocuiți injectoarele cu cele furnizate în kit-ul corespunzător tipului de gaz (G30 sau G31). Apoi reglați flacăra minimă prin șurubul de bypass de pe robinet. Categoria aparatului este II2H3B/P, compatibil cu gaz natural și GPL.

Ce înseamnă indicatorul de căldură reziduală?

Lumina indicatorului de lângă butonul de control rămâne aprinsă când zona de gătit electrică este încă fierbinte, chiar și după oprire. Nu atingeți zona până când lumina nu se stinge.

Cum ar trebui să întrețin capacele și capetele arzătoarelor?

Spălați periodic capacele emailate și capetele arzătoarelor cu apă călduță și săpun. Curățați ușor detectoarele de flacără și bujiile de aprindere cu o perie de nylon. Asigurați-vă că piesele sunt complet uscate înainte de reasamblare. Nu spălați în mașina de spălat vase.

Este sigur să lăsați plita nesupravegheată în timpul gătitului?

Nu. Gătitul cu ulei sau grăsime poate provoca un incendiu dacă este lăsat nesupravegheat. Supravegheați întotdeauna gătitul, mai ales când prăjiți. În caz de incendiu, nu folosiți apă; opriți aparatul și acoperiți flacăra cu un capac sau o pătură antiincendiu.

Care sunt cerințele minime de ventilație pentru instalare?

Încăperea trebuie să aibă o deschidere de ventilație permanentă de cel puțin 100 cm² care duce în exterior și un volum de cel puțin 20 m³. Dacă este instalată o hotă, aceasta trebuie conectată la un coș de fum sau la exterior. În caz contrar, trebuie utilizat un ventilator electric.

MANUAL DE UTILIZARE EFX 32300 IH TEKA

Instructiuni si recomandari pentru instalarea si intretinerea. Instructiuni

EFX 70 5G AI AL DR CI LEFT EFX 70 5G AI AL DR CI

EFX 60 4G AI AL DR CI EFX 60 4G AI AL CI

EFX 60 2G 2H AI AL

EFX 90 5G AI AL DR CI EFX 90 5G AI AL DR CI LEFT

EFX 90 4G 1H AI AL DR EFX 90 4G 2H AI AL

EFX 90 6G AI AL DR CI LEFT EFX 30 1G AI AL DR CI

EFX 30 2H - EFX 30 2H-T EFX 30 1H - EFX 30 1H-T

EFX 30 2G AI AL CI

AVERTIZARE: Aparatul și componentele sale devin fierbinti în timpul utilizării.

Trebuie să aveți grijă să evitați atingerea elementelor fierbinți. Copii sub 8 ani trebuie ținuți la distanță în cazul în care nu sunt suprave-gheați în mod continuu.

Acest aparat poate fi utilizat de copii de peste 8 ani cu abilități fizice, senzoriale sau mentale reduse sau cu lipsă de experiență și cunoștințe în cazul în care aceștia sunt supravegheați sau instruiti cu privire la utilizarea aparatului într-un mod sigur și înțeleg pericolele implicate.

Copii nu au voie să se joace cu aparatul.

Curățarea și întreținerea nu trebuie efectuate de către copii fără supraveghere.

AVERTIZARE: Prepararea nesupravegheată pe plită cu ulei sau grăsime poate fi periculoasă și poate cauza incendii. Nu încercați NICIODATĂ să stingeți focul cu apă, ci opriți aparatul și apoi acope-riti flacăra cu un capac sau o pătură extinctoare.

AVERTIZARE: Pericol de incendiu: nu depozitați obiectele pe suprafețele de preparare.

AVERTIZARE: Dacă suprafața este fisurată, opriți aparatul pentru a evita posibilitatea de electrocutare.

AVERTIZARE: nu utilizează o unitate de curățare cu abur de: sobe, plite și cuptoare.

AVERTIZARE: Aparatul nu trebuie utilizat cu ajutorul unui temporizator extern sau cu o telecomandă.

AVERTIZARE: Utilizați doar elemente de siguranță pentru plite create de producătorul aparatului sau recomandate de producător în instrucțiunile de utilizare ca fiind adecvate sau elementele de siguranță încorporate în aparat. Utilizarea elementelor de siguranță necorespunzătoare poate cauza accidente.

AVERTIZARE: Procesul de gătire trebuie să fie supravegheat. Procesul de gătire de scurtă durată trebuie supravegheat continuu.

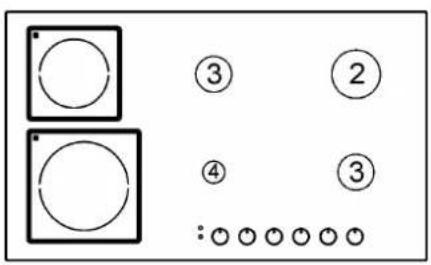

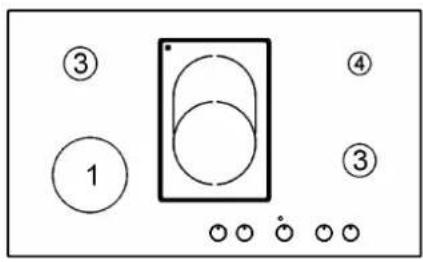

DESCRIEREA PLITELOR DE GATIT

EFX 60 4G AI AL CIEFX 60.1 4G AI AL CI	EFX 30 2G AI AL CIEFX 30.1 2G AI AL CI		EFX 70 5G AI AL DR CIEFX 70.1 5G AI AL DR CI
EFX 60 2G 2H AI ALEFX 60.1 2G 2H AI AL	EFX 30 1G AI AL DR CIEFX 30.1 1G AI AL DR CI		EFX 60 4G AI AL DR CIEFX 60.1 4G AI AL DR CI
EFX 90 4G 2H AI ALEFX 90.1 4G 2H AI AL	EFX 30 2HEFX 30.1 2H	EFX 30 2H TEFX 30.1 2H-T	EFX 90 4G 1H AI AL DREFX 90.1 4G 1H AI AL DR
EFX 90 5G AI AL DR CIEFX 90.1 5G AI AL DR CI	EFX 30 1H	EFX 30 1H-T	EFX 90 5G AI AL DR CI LEFTEFX 90.1 5G AI AL DR CI LEFT
EFX 70 5G AI AL DR CI LEFTEFX 70.1 5G AI AL DR CI LEFT			EFX 90 6G AI AL DR CI LEFTEFX 90.1 6G AI AL DR CI LEFT

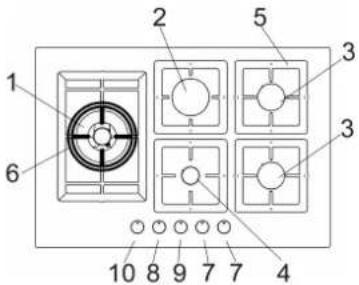

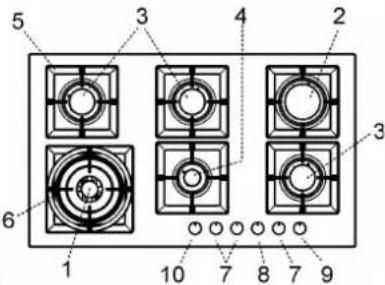

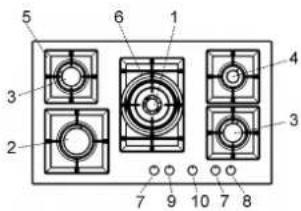

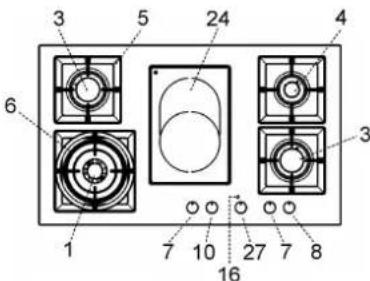

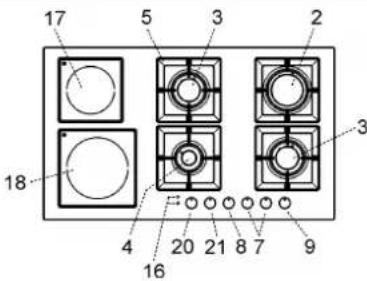

DESCRIEREA PLITELOR DE GATIT

1 Dublo coroană
de 4000 W
2 Arzător rapid de 3000 W
3 Arzător semirapid
de 1750 W
4 Arzător auxiliar de 1000 W
5 Grătar suport în inox emailat sau fontă în funcție de model
6 Grătar wok (numai pe arzător dublu coroană)
7 Buton comanda arzător nr° 3
8 Buton comanda arzător nr°4
9 Buton comanda arzător nr°2
10 Buton comanda arzător nr°1
16 Lumina de avertizare plita electrica "Hi-light" (Indicator de căldură reziduală)
17 Element de încălzire electrică “Hi-light” ∅ 14,0 cm
de 1200 W
18 Element de încălzire electrică “Hi-light” ∅ 18,0 cm
de 1800 W
20 Buton comanda plita electrica knob "Hi-light" n° 17
21 Buton comanda plita electrica "Hi-light" n° 18
24 Element de încălzire electrică dublu oval "Hi-light" ∅ 17,0*2,65 cm
de 1400/2100 W
25 Element de încălzire electrică dublu oval "Hi-light" ∅ 18,5*30,5 cm
de 2400 W
27 Buton comanda plita electrica "Hi-light" n° 24
28 Buton comanda plita electrica knob "Hi-light" n° 25
30 Buton de "Timer"60

Atentie: acest aparat a fost conceput pentru utilizare casnica, in mediu casnic, de persoane particulare.

Această plită a fost proiectată pentru a fi utilizată numai ca aparat electrocasnic pentru gătit: orice altă utilizare (cum ar fi pentru încălzirea camerelor) va fi considerată incorectă și periculoasă.

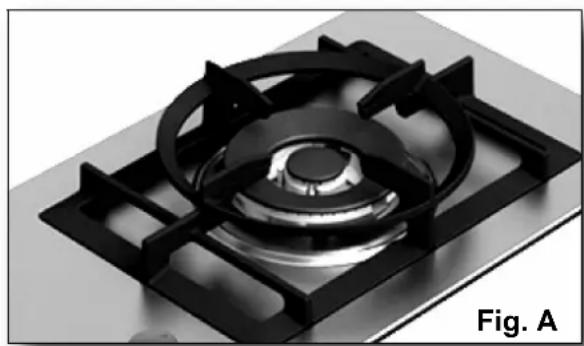

Pentru a utiliza suportul WOK pan la numai ultra arzator de gaz rapid.

Pune-I pe suportul ultra rapid tigaie și asigurați-vă că a stabilității (vezi fig. A).

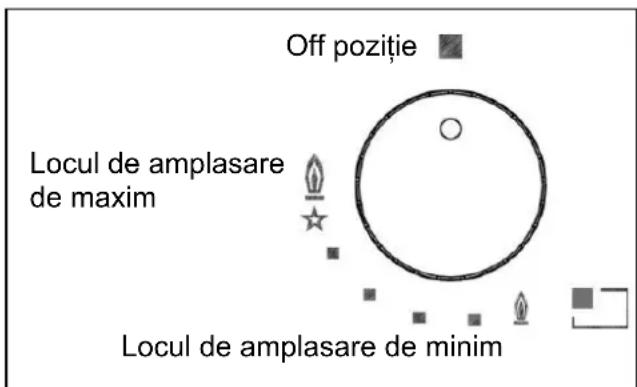

Pe partea frontala, deasupra fiecarui buton, este desenata o schema care indica pentru care arzator este respectivul buton. Dupa deschiderea robinetului de gaz sau a buteliei de gaz, aprindeti arzatoarele dupa cum urmeaza:

- aprindere manuala

Apasati si rotiti in sens antiorar butonul corespunzator arzatorului pe care doriti sa-l utilizati, aduceti-l pe pozitia de Maxim (flacara mare, fig. 1) si apropiati un chibrit de arzator.

- Aprindere electrica

Apasati si rotiti in sens anterior butonul corespunzator arzatorului pe care doriti sa-l utilizati, aduceti-l pe pozitia de Maxim (flacara mare, fig. 1), dupa care apasati si eliberati butonul de aprindere.

- Aprinderea arzatoarelor dotate cu termocuplu de siguranta

La arzatoarele dotate cu termocuplu de siguranta, trebuie sa se roteasca in sens anterior butonul corespunzator arzatorului pe care doriti sa-l utilizati, sa-l aduceti pe pozitia de Maxim (flacara mare, fig. 1) pana sesizati o mica oprire a acestuia, dupa care apasati butonul si repetati operattile indicate anterior. Dupa aprindere mentineti butonul apasat circa 10 secunde.

Cum se folosesc arzatoarele

Pentru a obtine un randament maxim cu un consum minim de gaz trebuie sa retineti urmatoarele:

• utilizati pentru fiecare arzator vase adecvate (vezi tabelul urmator si fig. 2).
• Cand incepe fierberea aduceti butonul in pozitia de Minim (flacara mica, fig. 1).
• Folositi intotdeauna vase cu capac.
• Utilizați numai vase cu fundul plat.

Arzatoare Putere (kW)

∅ Vas (cm)

Dublo coroană 4000 24 ÷ 26

Rapid 3000 20 ÷ 22

Semirapid 1750 16 ÷ 18

Auxiliar 1000 10 ÷ 14

AVERTISMENT:

• aprinderea arzatoarelor cu termocuplu de siguranta se poate face doar daca butonul este pe pozitia de Maxim (flacara mare fig. 1).
• In lipsa curentului electric se poate aprinde arzatorul cu chibritul.
• In timpul utilizarii arzatoarelor nu lasati aparatul nesupravegheat si fiti atenti ca in apropiere sa nu se afle copii. Asigurati-va ca manerele vaselor sunt corect pozitionate si supravegheati prepararea mancarurilor la care folositi ulei si grasime, acestea fiind usor inflamabile.
• Nu utilizati spray in apropierea aparatului cand acesta este in functiune.
• Daca plita este dotata cu capac, inainte de aprindere eliminati toate resturile alimentare cazute pe suprafata sa. Daca plita are capac de sticla, acesta se poate crapa la caldura, de accea lasati sa se raceasca ochiurile inainte de a inchide capacul.

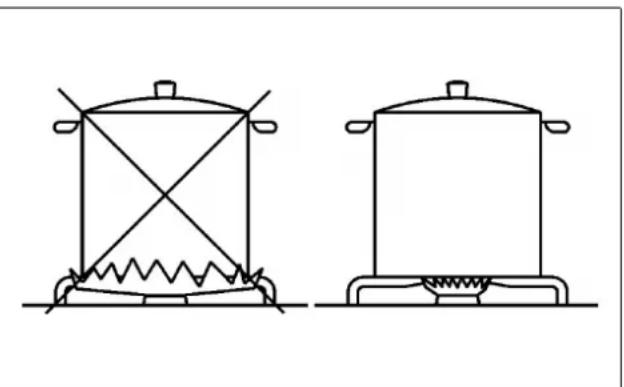

• Nu se recomandă utilizarea de recipienti care ies din marginile planului.

FIG. 1

• utilizarea unui aparat de gatit cu gaz produce caldura si umiditate in camera in care este instalat. Este deci necesar sa asigurati o buna aerisire lasand liberegurile de ventilatie naturala (fig. 3) si activand dispozitivul mecanic de aerisire (hota de aspiratie sau ventilator, fig. 4 si 5).
• O utilizare intensiva si prelungita a aparatului poate necesita o aerisire suplimentara, de exemplu deschiderea unei ferestre, sau o aerisire mai eficienta prin marirea puterii de aspiratie a hotei sau ventilatorului existent.
• Nu încercați să modificați caracteristicile tehnice ale produsului deoarece poate fi periculos.
• Dacă nu mai utilizați acest aparat (sau doriți să înlocuiți un model vechi), scoateți-l din funcțiune înainte de eliminare, conform legislației în vigoare referitoare la protecția sănătății și prevenirea poluării mediului, transformând componentele periculoase ale acestuia în componente inofensive, în special pentru copiii care se pot juca cu aparate abandonate.
• Nu atingeti aparatul cu mâinile sau picioarele ude sau umede.
• Nu utilizati aparatul cu picioarele goale.
• Producătorul nu este responsabil pentru daunele produse de utilizarea necorespunzătoare, incorrectă sau nerezonabilă.
• în timpul și imediat după utilizare, unele componente ale plitei sunt foarte fierbinți: evitați atingerea acestora.
• După utilizarea plitei, asigurați-vă că butonul este pe poziția închis și închideți robinetul principal de alimentare cu gaz sau butelia de gaz.
• Dacă robinetele nu funcționează corect, sunați la Departamentul de Service.

ATENTIE: în timpul funcționării, suprafețele zonei pentru gătit devin foarte fierbînți: țineți copiii la distanță!

Nu gătiți punând alimentele direct pe plită, folosiți întotdeauna vase de gătit.

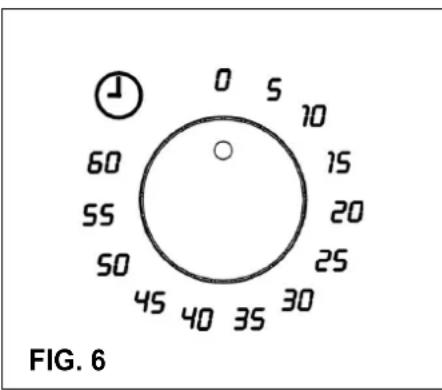

TEMPORIZATOR Temporizatorul permite elementelor de încălzire să se oprească automat, prin avertizare acustică. Poate fi folosit și ca cronometru (fără oprire) și poate fi setat pentru o perioadă de max. 60 de minute (vezi imaginea 6).

(*) INTRARE AER: VEZI CAPITOLUL INSTALARE (PARAGRAFELE 6 SI 7)

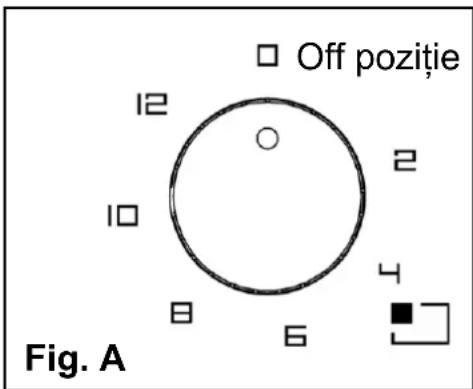

Elementele de încălzire sunt acționate de către butoanele care reglează energie cu 12 poziții (vedeți fig. A-B) care permit obținerea unor diferite intervale de temperaturi. În schemă se oferă instrucțiuni cu scop informative pentru obținerea diferitor nivele de preparare.

Pentru conectarea elementelor de încplzire este necesară rotirea în sensul acelor ceasornicului și în sens invers acelor de ceasornic.. Indicatorul luminos 16 indică conexiunea unuia sau a mai multor elemente de încălzire.

Indicatorul se va opri atunci când temperatura zonei de coacere va fi sub valoarea respectivă: acesta

este motivul pentru care se numește indicator de căldură reziduală.

Utilizarea zonelor de coacere

Încălzirea are loc doar în interiorul cercurilor trasate pe sticla special. Cercurile trebuie acoperite de recipiente.

Activarea zonei duble

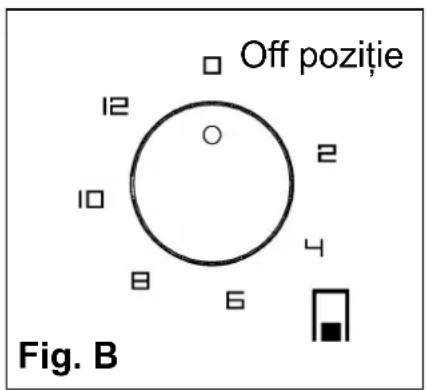

Activarea elementelor de coacere de pe zona dublă se face prin rotirea butonului în sensul acelor de ceasornic către poziția 0 ca în figura 6. În acest moment se pot face diferite reglări ale valorii temperaturii, cu accesul dublu la circuit. Pentru activarea unui singur element de încălzire se rotește butonul din nou către poziția 0, și se efectuează ajustările de temperatură necesare.

PUTEREA SI DIMENSIUNEA ZONELOR DE COACERE (cm)

Pozitii de reglare reglaire cu butoane	Procese de preparare posibile
0 - 2	Pentru dizolvarea untului, ciocolatei, etc. Pentru încălzirea cantităților mici de lichide.
2 - 4	Pentru încălzirea cantităților mari de lichide. Pentru prepararea cremelor și a preparatelor care necesită o durată lungă de preparare.
4 - 6	Pentru dezghetarea preparatelor congelate și preparrea tocănitelor, încălzirea sau înăbușire.
6 - 8	Pentru încălzirea preparatelor până la punctul de fierbere. Pentru rumenirea cărnii și a peștelui.
8 -10 Pentru escalop și fripturi. pentru cantități mari de preparate.
10 - 12	Pentru fierberea cantităților mari de preparate. Pentru prăjire.

UTILIZARE

AVERTIZĂRI:

pentru o utilizare corectă, vă rugăm să consultaț figura 7 și să vă amintiți:

• porniti aliemntarea cu curent electric după ce ati așezat recipientul pe zona de coacere.
• Utilizati vase și recipient cu fundul plat.
• Utilizati recipient cu acelasi diametru ca cel al zonelor de coacere.
• Ştergeti fundul recipientului înainte de a îl așeza pe zona de coacere.
• Nu frecati recipientul de sticlă pentru a nu o deteriora.
• În timpul utilizării zonelor de coacere vă rugăm să tineți copii la distanță de plitele încinse. Asigurați-vă că mânerele recipientelor sunt amplasate corect în interior. Grăsimea supraîncălzită și uleiurile pot fi inflamabile.
• Zonele de coacere rămând calde după utilizare; nu lăsați obiecte, nu vă sprijiniți în mâini pentru a evita arsurile până când indicatorul nu s-a oprit.
• Dacă sticla se fisuează vă rugăm să deconectati aparatul.
• Nu utilizati recipiente din plastic sau folii din aluminiu.
• Nu utilizati plita ca o suprafață suplimentară.
• Aparatul nu trebuie utilizat cu un temporizator extern sau un sistem de telecomandă.
• Nu încercati să modificati caracteristicile tehnice ale produsului deoarece poate fi periculos.
• Dacă nu mai utilizati acest aparat (sau il înlocuiti cu un model mai vechi) trebuie să il scoateți din funcțiune înainte de a îl arunca în conformitate cu legislația în vigoare referitoare la protecția sănătății și prevenirea poluării mediului înconjurător, acesta trebuie să nu fie dăunător pentru copii care se pot juca cu un aparat abandonat.

AVERTIZĂRI SI SFATURI PENTRU UTILIZATOR:

• nu atingeti aparatul cu mâinile sau cu picioarele ude.
• nu utilizati aparatul cu picioarele goale.
• Producătorul nu își asumă responsabilitatea pentru orice daune cauzate de utilizarea incorectă sau inadecvată a produsului.
• În timpul și imediat după utilizare anumite component pot devein foarte fierbinți: evitați atingerea lor.
• După utilizarea plitei, asigurați-vă că butonul se află în poziția de închis.
• preparati cu un capac pentru a economisi electricitate;
• indicatorul luminos de lângă buton indică atunci când plitele sunt pornite.

ATENTIE:

• opriți imediat toate arzătoarele și elementele de încălzire electrice, apoi deconectați aparatul de la sursa de alimentare cu energie electrică,
• nu atingeti suprafața aparatului,
• nu utilizați aparatul.

Pentru un randament maxim cu un consum de energie minim, în timp ce gătiți cu elementul de încălzire folosiți vase cu fundul plat și gros cu un diametru adecvat pentru elementul de încălzire (vezi figura).

Gătiți cu capacul pus pe vas, pentru a spori economia de energie. Reglați puterea elementului de încălzire la atingerea fierberii.

Pentru a mentine curata suprafata plitei, este foarte importanta sa o spalati dupa fiecare folosire cu apa calda cu detergent, sa o clatiti si uscati. La fel trebuie spalate grilele smaltuite, capacele smaltuite "A", "B" ea "C", și arzător, conduce "T" (vezi fig. 8/A - 8/B) trebuie să fie, de asemenea, spălate, precum și elementele de aprindere "AC" și senzori de flacără "TC" (vezi fig. 8/B) trebuie să fie curățate.

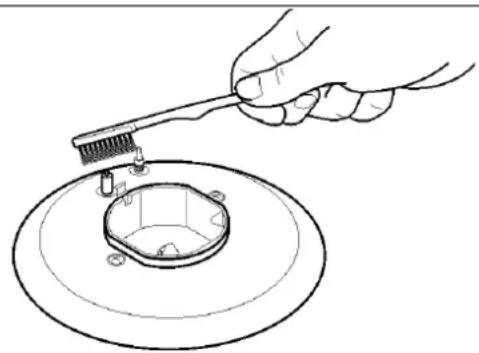

Curățați-le usor cu o perie de nailon mic așa cum se arată (vezi fig. 8) și se lasă să se usuce complet.

Nu le spălați în mașina de spălat vase.

Curatarea se face cand suprafata si componentele s-au racit si nu trebuie sa se foloseasca bureti metalici, prafuri abrazive sau spray-uri corozive.

Nu permiteti ca otetul, cafeaua, laptele, apa sarata si sucul de lamaie sau de rosii sa ramana timp indelungat in contact cu suprafetele smaltuite.

AVERTISMENT:

la remontarea componentelor este indicat sa se tina cont de urmatoarele recomandari:

- sa se verifice ca orificiilr capetelor arzatoarelor

"T" (fig. 8/B) nu sunt obturate de corpuri straine.

• Sa va asigurati ca capacelul smaltuit “A”, “B” ea “C” (fig. 8/A - 8/B) este corect pozitionat pe capul arzatorului. Aceasta conditie se considera indeplinita cand capacelul este perfect stabil.
• Pozitia exacta a bază este definita de colturile rotunjite, care se aseaza catre partea laterala a plitei.
• Daca manevra de deschidere si ionchidere a unui robinet este dificila, nu fortati, ci solicitati urgent interventia asistentei tehnice.
• Dupa utilizare, pentru o buna conservare, fiecare plita va fi tratata cu produse speciale de intretinere, care se gasesc in comert, astfel incat suprafata sa fie mereu curata si neteda. Aceasta operatie evita eventuale oxidari (rugina).
• Nu utilizati jeturi de vapori pentru curatarea aparatului.
• Alimentele arse trebuie îndepărtate de pe plita electrică prin curățare uscată.
• După utilizare vărsați pe suprafața plitei puțin ulei și ștergeți cu o cârpă.

Notă: utilizarea continuă ar putea duce la modificarea culorii ochiurilor datorită temperaturii înalte.

Înainte de orice operațiune de curățare, deconectați aparatul de la sursa de alimentare cu energie electrică.

ELEMENTUL ELECTRIC "Hi-Light"

Dacă doriți să păstrați suprafața curată și strălucitoare, vă recomandăm să utilizați un agent de curățare pe bază de silicon. Utilizarea acestaora ajută la protejarea suprafetei plitei.

Este foarte important să curățăm suprafața după fiecare utilizare atunci când sticla este proaspăt murdară.

Nu utilizati bureti metalici, substanțe de curățare abrazice sau spray-uri corozive.

Vă recomandăm următoarele în funcție de nivelul de murdărie:

• pete ușoare: este suficientă utilizarea unei lavete umede.
• Urmele de lichide, scurgeri din recipient pot fi îndepărtate cu oțet sau lămâie.

-Aveti grijă Să nu lasati Zahărul Să picătură pe

plită. Caz in acest opriți plita curățați suprafata cu apa fierbinte Șl burete

- După o perioadă de timp pot apărea luciul metallic și zgârieturile (fig. A) datorită curățării greșite și a utilizării greșite a recipientelor. Zgârieturile sunt dificil de îndepărtat dar acestea nu compromit funcționarea corectă a plitei.

- Nu utilizati jetul de abur pentru curățarea echipamentului

Aparatul trebuie instalat corect, în conformitate cu legislația în vigoare și instrucțiunile producătorului.

O instalare gresita poate provoca vatamari persoanelor, animalelor sau lucrurilor, fapt pentru care fabricantul nu poate fi considerat responsabil.

Dispozitivele de siguranta sau de reglare automata a aparatelor, in timpul de viata al instalatiei, vor putea fi modificate doar de fabricant sau de reprezentantul autorizat al acestuia.

4) INSTALAREA PLITEI

Dupa desfacerea ambalajului exterior si a celor interioare de la diferitele parti detasabile, asigurativa de integritatea plitei. In caz ca aveti indoieli nu folositi aparatul si adresati-va personalului calificat.

Ambalajul (carton, saci de plastic, polistiren expandat, cuie) nu trebuie lasat la indemana copiilor, putand fii periculoase pentru ei.

In blatul mobilei se va decupa o deschidere de dimensiunile indicate in fig. 9-9/A, avand grija sa se respecte distantele critice intre blat, peretele lateral, peretele din spate si cel superior (fig. 9-9/A iar distanța minimă prezentată în Fig.10).

Aparatul este clasificat in clasa 3 si respecta toate prevederile din normele pentru aceste aparate.

IMPORTANT!

O instalare perfectă, ajustarea sau transformarea plitei pentru utilizarea altor surse de gaze necesită un INSTALATOR CALIFICAT: dacă această regulă nu este respectată, garanția va fi anulată.

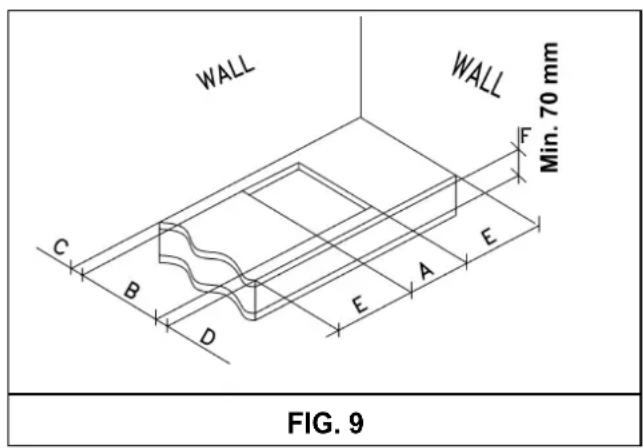

DISTANTE CE TREBUIESC RESPECTATE (mm)

	A B C D E F
(30) 30.1 1H-2H	282	482	59	59	100 min	120 min.
(30) 1 - 2 Gas	282	482	59	59	300 min	70 min.
(60)	553	473	63.5	63.5	173.5 min.	70 min.
(75)	553	473	63.5	63.5	173.5 min.	70 min.
(90)	833	475	62.5	62.5	300 min.	70 min.

INSTALARE

5) FIXAREA PLITEI

Plita este prevazuta cu o garnitura speciala cu scopul de a se evita infiltrarea lichidului in mobila. Pentru aplicarea corecta a garniturii se vor respecta riguros cele indicate in continuare:

• se scot benzile de garnitura din suportul lor avand grija ca banda de protectie transparenta sa ramana prinsa de garnitura.

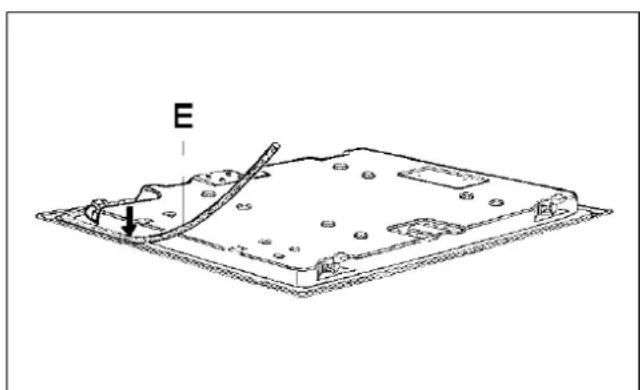

• Se rastoarna plita si se aseaza corect garnitura "E" (fig. 11) sub marginea acestuia, astfel incat partea exterioara a garniturii sa se imbine perfect cu marginea plitei. Extremitatile benzilor trabuie sa se uneasca fara sa se suprapuna.

• Se pozitioneaza garnitura pe plita in mod uniform, presand-o cu degetele, apoi se scoate banda de protectie de hartie si se aseaza aparatul in deschiderea praticata in mobila.

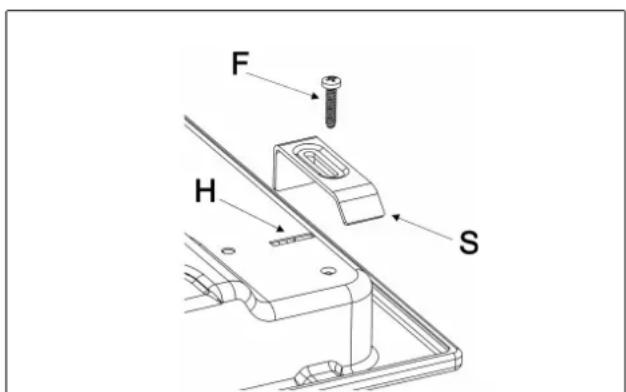

• Se blocheaza cu elementele de prindere “S”, avand grija sa se introduca marginea indoita in orificiul “H”, apoi se strange surubul “F” pana cand elementul de prindere “S” se blocheaza pe blat (fig. 12).

• în timpul pregătirii mâncării, când se degajă multă căldură, pentru a evita atingerea accidentală dintre fundul plitei și blat, este necesar să fixați cu şuruburi un distanțier din lemn, care să asigure o distanță de minim 70 mm între acestea (a se vedea fig. 9-9/A).

FIG. 11

FIG. 12

INSTALARE

PRECIZARI IMPORTANTE PENTRU INSTALARE

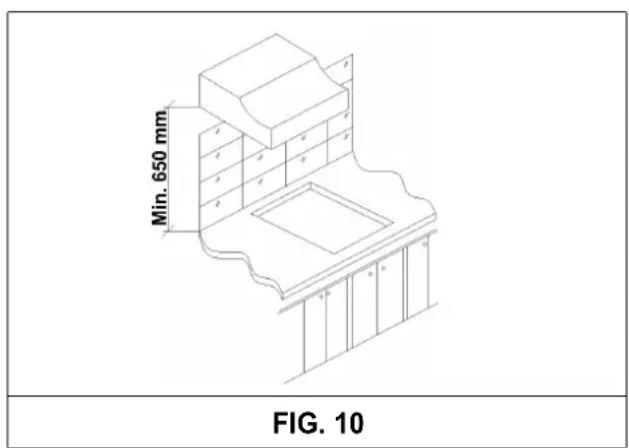

Se atentioneaza instalatorul ca eventualii pereti laterali nu trebuie sa depaseasca in inaltime suprafata plitei. In plus peretele posterior si suprafetele adiacente trebuie sa reziste la o incalzire de 90 °C.

Colantul care imbraca blatul mobilei trebuie sa reziste la temperaturi de minim 150 °C, pentru a evita scorojirea acestuia.

Instalarea aparatului se face in conformitate cu normele in vigoare.

Acet aparat nu este legat la un sistem de evacuare a gazelor arse. El trebuie legat conform regulilor de instalare sus mentionate. O atentie deosebita se acorda dispozitiilor referitoare la ventilatie si aerisire.

6) VENTILAREA CAMEREI

Este absolut necesar ca locul in care va fi instalat aparatul sa fie in permanenta ventilat pentru a garanta buna functionare a acestuia. Cantitatea de aer necesara este aceea ceruta de combustia normala a gazului si de ventilarea camerei al carei volum nu poate fi mai mic de 20 m

Fluxul natural de aer trebuie sa provina pe cale directa prin deschiderile permanente practicate in pereti camerei, care trebuie sa fie in legatura cu exteriorul si sa aiba o sectiune minima de 100 cm (fig. 3). Aceste deschideri trebuie sa fie realizate astfel incat sa nu poata fi obturate.

Este permisa si ventilarea indirecta, prin aducerea unui flux de aer dintro incapere alaturata, respectand normele in vigoare.

7) AMPLASARE SI AERISIRE

Aparatele de gatit cu gaz trebuie in permanenta sa evacueze produsii de combustie prin hote legate la camine sau direct la exterior (fig. 4). In cazul in care nu exista posibilitatea montarii hotei, este permisa folosirea unui ventilator instalat sub fereastra sau pe un perete exterior, si care va fi pus in functiune odata cu aparatul (fig. 5), astfel incat sa fie respectate normele in vigoare.

8) RACORDAREA LA RETEAUA DE GAZ

Inainte le legarea aparatului asigurati-va ca datele de pe eticheta aplicata in partea de jos a plitei sunt compatibile cu cele ale retelei de distributie gaz.

O eticheta tiparita pe ultima pagina a acestui manual si una aplicata pe partea inferioara a plitei indica conditiile de reglaj ale aparatuluiç tipul gazului si presiunea de lucru.

Cand gazul este distribuit prin retea, aparatul trebuie legat:

• cu teava metalica rigida de hotel conform normei in vigoare, ale carei imbinari trebuie facute cu racorduri filetate conform normei.
• Cu teava de cupru conform normei in vigoare, cu imbinari prin racorduri cu etansare mecanica conform normei in vigoare.
• Cu teava flexibila de hotel inoxidabil cu manson continuu, cu lungime de maxim 2 m si garnituri de etansare conform normei in vigoare. Aceasta teava se instaleaza astfel incat sa nu poata veni in contact cu partile mobile ale mobilei (de ex. sertare).

Cand gazul vine de la o butelie, aparatul, alimentat cu un regulator de presiune conform normei in vigoare, trebuie sa fie racordatç:

- cu teava de cupru conform normei in vigoare, cu imbinari prin racorduri cu etansare mecanica conform normei in vigoare.

- Cu teava flexibila de hotel inoxidabil cu manson continuu, normei in vigoare, cu lungime de maxim 2 m si garnituri de etansare conform normei in vigoare. Aceasta teava se instaleaza astfel incat sa nu poata veni in contact cu partile mobile ale mobilei (de ex. sertare). Se recomanda ca pe tubul flexibil sa se aplice un adaptor special, care se gaseste in comert, pentru a facilita legatura cu regulatorul de presiune montat pe butelie.

- cu furtunuri de cauciuc conform standardelor. Diametrul tubului de cauciuc trebuie să fie de 8 mm iar lungimea să fie cuprinsă între minim 400 mm și maxim 1500 mm. Furtunul trebuie să fie fixat în mod solid pe îmbinări, cu ajutorul colierelor de siguranță, conform specificațiilor normelor standard.

Dupa racordare se va verifiva perfecta etansare folosind o solutie de sapun si niciodata o flacara.

AVERTISMENT:

va amintim ca racordul de alimentare cu gaz este filetat, de 1/2" gas conic tata, norme EN 10226.

IMPORTANT:

Aparatul respectă prevederile sub-reglementărilor pentru directivele europene:

- Regulamentul (UE) 2016/426.

INSTALARE

9) RACORDAREA ELECTRICA

IMPORTANT: aparatul trebuie instalat în conformitate cu instrucțiunile producătorului. Producătorul nu va fi răspunzător pentru rănirea persoanelor sau animalelor sau distrugerea bunurilor, cauzate de o instalare încorectă.

Legarea la reteaua electrica se face conform normelor si dispozitiilor legale in vigoare. Inainte de racoprdare, se verifica:

• priza sau instalația electrică să aibă o împământare eficace, realizată în conformitate cu normele și dispozițiile legale în vigoare. Fabricantul își declină orice responsabilitate în cazul nerespectării acestor dispoziții.
• Puterea electrica a instalatiei si a prizelor este potrivita cu puterea maxima a aparatului (vezi eticheta de pe partea inferioara a plitei).
• Priza sau instalatia este prevazuta cu o buna impamantare conform normelor si dispozitiilor legale in vigoare. Fabricantul isi declina orice raspundere pentru nerespectarea acestor dispozitii.

Cand legarea la retea se face la priza:

• se aplica cablului de alimentare "C", daca nu are din dotare, un stecher adaptat sarcinii indicate pe eticheta.

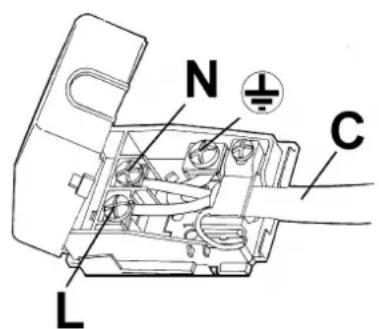

• Se leaga conductorii ca in schema din fig. 13 avand grija sa se respecte urmatoarele correspondente:

litera L (faza) - conductor maro;

litera N (nul) - conductor albastru;

simbol impamantare -conductor verde-galben.

• Cablul de alimentare se pozitioneaza astfel incat sa nu atinga in nici un punct o temperatura de peste 90 °C.
• Nu se folosesc reductii, adaptoare sau derivatii care ar putea provoca contacte false cu o supraincalzire periculoasa.
• După fixarea plitei în mobilier priza trebuie să fie accesibilă.

Cand legarea se face direct la reteaua electrica:

- se monteaza intre aparat si retea un intrerupator dimensionat la sarcina aparatului, cu deschidere minima intre contacte de 3 mm.

Cablul de impamantare nu trebuie sa fie intrerupt de intrerupator.

- Legatura electrica poate fi protejata cu un intrerupator diferential de inalta sensibilitate.

Se recomanda expres sa se fixeze cablul de impamantare verde-galben la o instalatie de impamantare eficienta.

Nainte de a efectua reparații la componentele electrice ale aparatului, acesta trebuie neapărat scos din priză.

Dacă instalarea acestuia necesită modificări ale sistemului electric din casă sau dacă priza nu este compatibilă cu ștecărul aparatului, aceste modificări trebuie efectuate de un profesionist calificat. Această persoană trebuie să se asigure în special că secțiunea firelor prizei este adecvată pentru curentul absorbit de aparat.

AVERTISMENTE: toate produsele noastre sunt conforme cu Normele europene și modificările relative.

Prin urmare, produsul este conforme cu cerințe ale Directivesin europene vigoare cu privire la:

• Compatibilitate electromagnetică (CEM);
• Securitatea electrică (LVD);
• Limitarea utilizării anumitor substanțe periculoase (RoHS);
• EcoDesign (ERP).

FIG. 13

INSTALARE

Inainte de a executa orice reglaje deconectati aparatul de la curent.

La terminarea reglajelor, eventualele sigilii trebuie refacute de technician.

La arzatoarele noastre nu este necesara reglarea aerului.

Se intelege ca susnumita reglare se executa doar cu arzatoare functionand la G20, in timp ce cu arzatoarele functionand la G30 sau G31 surubul trebuie blocat la fund (rotind in sens orar).

10) ROBINETTI

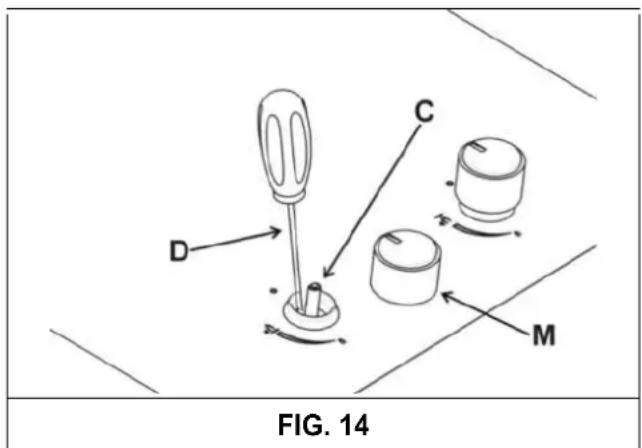

Reglarea "Minimului"

• Se aprinde arzatorul si se pune butonul pe pozitia minim (flacara mica, fig. 1).
• Inlaturati maneta "M" (fig. 14 si 14/A) a robinetului, fixata prin apasare pe tija acestuia. By-pass-ul pentru reglarea debitului minim poate fi: pe lateralul robinetului (fig. 14) sau in interiorul tijei. In orice caz, pentru reglare trebuie sa introduceti o surubelnita mica "D" in lateralul robinetului (fig. 14) sau in gaura "C" in interiorul tijei robinetului (fig. 14/A).
• Rotiti by-pass-ul la dreapta sau stanga regland in mod adecvat flacara in pozitia de debit redus. Va recomandam sa nu exagerati la "Minim": flacara mica trebuie sa fie continua si stabila.
  Remontati corect diferitele componente.

UNGEREA ROBINETILOR Dacă un robinet este blocat, nu îl forțați și apelați la Serviciul de Asistență Tehnică.

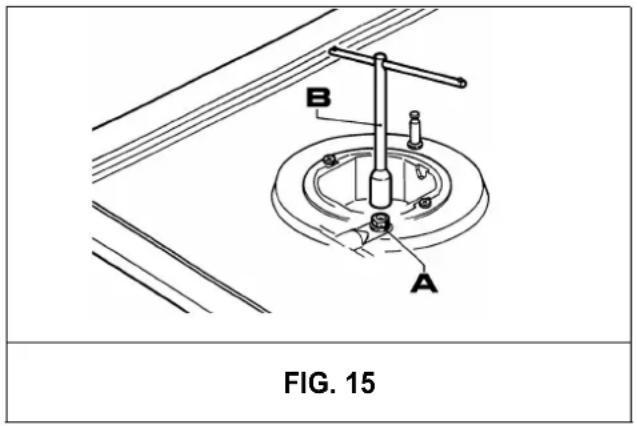

Arzatoarele se pot adapta la diverse tipuri de gaz montand duzele corespunzatoare gazului folosit. Pentru aceasta este necesar sa scoateti capul arzatoarelor si cu o cheie dreapta "B" sa desurubati duza "A" (fig. 15) si sa o inlocuiti cu o duza corespunzatoare gazului folosit. Se recomanda sa se stranga bine duza.

Dupa efectuarea acestor inlocuiri, tehnicianul va face reglarea arzatoarelor ca in paragraful 10, va

sigila elementele de reglaj si va aplica pe aparat, in schimbul celei existente, eticheta corespunzatoare noului reglaj efectuat. Aceasta eticheta se gaseste in plicul cu duze de schimb. Plicul continand injectoarele si etichetele poate fi in dotare sau se poate gasi la centrele se asistenta autorizate.

Pentru comoditatea instalatorului, indicam in tabelul de mai jos debitele arzatoarelor, diametrul duzelor si presiunea de lucru pentru diferite tipuri de gaz.

TABEL

ARZATOARE		GAZ	PRESIUNE DE LUCRU mbar	DEBIT TERMIC		DIAMETRU DUZA	DEBIT TERMIC (W)
N°	DENUMIRE			gr/h	l/h Min.	Mio 00 Earzator de gaz*
1	DUBLO COROAN	G 30 - BUTAN	30	291		100	1800	4000	56,6 %
		G 31 - PROPAN	30	286		100	1800	4000
		G 20 - NATURAL	20		381	150 H3	1800	4000
2	RAPID	G 30 - BUTAN	30	218		85	800	3000	58,8 %
		G 31 - PROPAN	30	214		85	800	3000
		G 20 - NATURAL	20		286	115 Y	800	3000
3	SEMIRAPID	G 30 - BUTAN	30	127		65	550	1750	58,6 %
		G 31 - PROPAN	30	125		65	550	1750
		G 20 - NATURAL	20		167	98 Z	550	1750
4	AUXILIAR	G 30 - BUTAN	30	73		50	450	1000	----
		G 31 - PROPAN	30	71		50	450	1000
		G 20 - NATURAL	20		95	72 X	450	1000

*În conformitate cu Regulamentul nr 66/2014 măsuri la nivelul UE pentru punerea în aplicare a Directivei 2009/125 / EC, de performanță (EEgas arzator) a fost calculată conform EN 30-2-1 ultima revizuire cu G20.

MODIFICARI

DISPUNEREA ARZĂTOARELOR

*ECgătit electric: Consumul de energie per kg, calculată în conformitate cu Regulamentul (UE) 66/2014.

ATENȚIE: ÎNTRETINEREA TREBUIE EFECTUATĂ NUMAI DE CĂTRE PERSOANE AUTORIZATE.

Tensiune = 220 - 240 V \~

Frecvență = 50-60 Hz

4 ARZATOARE (60) (WOK sx)

CAT.: II2H3B/P

G 30 - BUTAN = 30 mbar

G 31 - PROPAN = 30 mbar

G 20 - NATURAL = 20 mbar

Tensiune = 220 - 240 V \~

Frecvență = 50-60 Hz

2 ARZATOARE + 2 "Hi-light"

CAT.: II2H3B/P

G 30 - BUTAN = 30 mbar

G 31 - PROPAN = 30 mbar

G 20 - NATURAL = 20 mbar

Tensiune = 220 - 240 V \~

Frecvență = 50-60 Hz

5 ARZATOARE (75) (WOK central)

CAT.: II2H3B/P

G 30 - BUTAN = 30 mbar

G 31 - PROPAN = 30 mbar

G 20 - NATURAL = 20 mbar

Tensiune = 220 - 240 V \~

Frecvență = 50-60 Hz

5 ARZATOARE (90) (WOK central)

CAT.: II2H3B/P

G 30 - BUTAN = 30 mbar

G 31 - PROPAN = 30 mbar

G 20 - NATURAL = 20 mbar

Tensiune = 220 - 240 V \~

Frecvență = 50-60 Hz

5 ARZATOARE (75-90) (WOK sx)

CAT.: II2H3B/P

G 30 - BUTAN = 30 mbar

G 31 - PROPAN = 30 mbar

G 20 - NATURAL = 20 mbar

Tensiune = 220 - 240 V \~

Frecvență = 50-60 Hz

4 ARZATOARE (90) (2 elem.Hi-light)

CAT.: II2H3B/P

G 30 - BUTAN= 30 mbar

G 31 - PROPAN = 30 mbar

G 20 - NATURAL = 20 mbar

Tensiune = 220 - 240 V \~

Frecvență = 50-60 Hz

Put. Nom. El. debitată 3000 W

Tensiune = 220 - 240 V \~

Frecvență = 50-60 Hz

Put. Nom. El. debitată 1400-2100 W

6 ARZATOARE (90) WOK sx

CAT.: II2H3B/P

G 30 - BUTAN = 30 mbar

G 31 - PROPAN = 30mbar

G 20 - NATURAL = 20 mbar

Tensiune = 220 - 240 V \~ Frecvență = 50-60 Hz

DATE TEHNICE NOTATE PE ETICHETA

2 ARZATOARE (30)

CAT.: II2H3B/P

G 30 - BUTAN = 30 mbar

G 31 - PROPAN = 30 mbar

G 20 - NATURAL = 20 mbar

Tensiune = 220 - 240 V \~

Frecvență = 50-60 Hz

1 ARZATOARE (30)

CAT.: II2H3B/P

G 30 - BUTAN = 30 mbar

G 31 - PROPAN = 30 mbar

G 20 - NATURAL = 20 mbar

Tensiune = 220 - 240 V \~

Frecvență = 50-60 Hz

VALORIFICAREA PUTERII cu sau fără cronometru

Tensiune	220 - 240 V ~
Frecvență	50/60 Hz
Put Tot.	3000 W

VALORIFICAREA PUTERII cu sau fără cronometru

Tensiune	220 - 240 V ~
Frecvență	50/60 Hz
Put Tot.	2400 W

VALORIFICAREA PUTERII cu sau fără cronometru

Tensiune	220 - 240 V
Frecvență	50/60 Hz
Put Tot.	2100-1400 W

DATE TEHNICE PENTRU REGLAREA APARATELOR ELECTRO-CASNICE ALIMENTATE CU GAZ

În cazul adaptării plutei de gătit la alt tip de gaz, urmați instrucțiunile de instalare și utilizare și înlocuiți eticheta de la bază cu cea furnizată în punga cu piese de schimb.

ASISTENTA TEHNICA SI PIESE DE SCHIMB

Acest aparat, inainte de iesirea din fabrica, a fost receptionat si pus la punct de personal calificat, astgfel incat sa se garanteze cele mai bune rezultate in functionare.

Piesele de schimb originale se gasesc doar la Centrele noastre de asistenta tehnica si la magazinele autorizate.

Orice reparatie sau modificare care ar putea fi necesara in viitor trebuie facuta cu maxima grija si atentie de personal calificat.

Pentru acest motiv recomandam sa va adresati intotdeauna reprezentantului care a facut vanzarea sau la Centrul noastre de asistenta tehnica cel mai apropiat, specificand marca, modelul, seria si defectiunea aparatului dvs. Aceste date sunt trecute pe eticheta de la partea inferioara a aparatului si pe eticheta de pe cutia de ambalaj.

Aceste informatii vor permite asistentului tehnic sa se doteze cu piesele de schimb necesare si sa garanteze in consecinta o interventie rapida si eficienta. Se recomanda sa se noteze aceste date mai jos, astfel incat sa fie mereu la indemana.

MARCA: ....

MODEL: ....

SERIA: ....

Păstrați certificatul de garanție sau foaia cu date tehnice și manualul de instrucțiuni pe toată durata de viață a aparatului. Acestea conțin date tehnice importante.

În caz de eşec sau tăiate în cablu, vă rugăm să mutați departe de cablu și nu-l atinge. Mai mult decât atât, dispozitivul trebuie scos din priză și nu pornit. Apelați la cel mai apropiat centru de service autorizat pentru a remedia problema.

Acest aparat este marcat corespunzator directivei europene 2002/9/CE în privinta aparatelor electrice si electronice vechi (waste electrical and electronic equipment - WEEE).

Directiva prescrie cadrul pentru o preluare înapoi, valabila în întreaga UE, si valorificarea aparatelor vechi.
