MANUAL DE UTILIZARE XL91 Master

XL 9 este un generator radiant de caldura. Tehnologia caldurii radiante este bazata pe acelasi pricipiu fizic similar cu incalzirea produsa de razele soarelui. Soarele incalzeste fara curenti de aer cald, ci prin razele sale. Caldura radianta devine din ce in ce mai populara printre clientii profesionisti datorita avantajelor nenumarate pe care le ofera. XL 9 a fost proiectat pe baza principiului desris mai sus si a devenit de neinlocuit in locuri in care este nevoie de o sursa de caldura constanta pentru incalzire, dezghetare sau uscare. Mai mult zgomotul extrem de scazut produs de incalzitor il recomanda pentru utilizarea in locuri in care alte incalzitoare ar produce zgomot mai mare. Incalzitorul este prevazut cu roti din cauciuc pentru o mutare usoara si poate fi reglat la diferite unghiuri si inaltimi prin intermediul sistemului de bolturi. Autonomia marita si functionarea automata cu termostat asigura operatorului o utilizare usoara. Indicatorul extern al nivelului de combustibil din rezervor asigura o verificare usoara a acestuia. Modelul SR este prevazut cu un dispozitiv care permite reglarea puterii ceea ce conduce la o utilizare mult mai eficienta a incalzitorului in diferite conditii si anotimpuri.

DESPACHETAREA SI TRANSPORT DESPACHETAREA

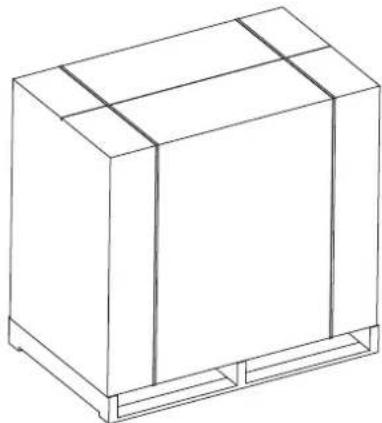

• Indepartati suportii folositi pentru impachetarea incalzitorului (Fig. 1).
• Deschideti partea de sus a cutiei.
• Desfaceti ambalajul din carton incepand din partea superioara.

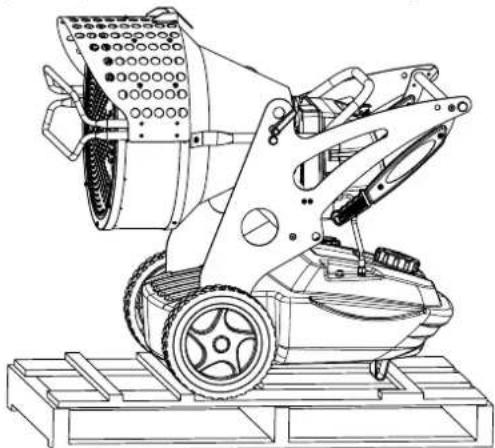

• Demontati suportii care fixeaza incalzitorul pe palet (Fig. 2).
• Dati jos incalzitorul cu grija de pe palet.
• Aruncati materialele folosite la ambalarea incalzitorului in conformitate cu regulile de mediu din tara dvs.
• Verificati ca incalzitorul sa nu fie deteriorat ca urmare a transportului; in cazul in care este deteriorat informati imediat magazinul de la care I-ati cumparat.

Daca incalzitorul trebuie depozitat, a fost deteriorat la transport sau trebuie reparat:

• Verificati natura defectului in special daca defectul poate provoca scurgeri de carburant. In acest caz goliti carburantul din rezervor.
• Pentru depozitare, amplasati incalzitorul pe acelasi palet de pe care a fost despachetat sau pe orice alt europalet potrivit.
  • Fixati ferm incalzitorul pe palet (Fig. 2).
• Daca este posibil impachetati-I in cutia de carton (de sus in jos) si fixati cutia ferm utilizand materiale adecvate (Fig. 1).
• Depozitati incalzitorul intr-un loc adecvat, uscat si nu suprapuneti mai mult de doua. Amplasati incalzitorul ca in Fig. 1 (de preferat) sau in cel mai rau caz ca in Fig. 2.

IMPORTANT: Încălzitorul de aer a fost proiectat u aplicații profesionale mobile și temporare. Nu a proiectat pentru uz casnic și nici pentru confortul c al persoanelor.

IMPORTANT: Înainte de a trece la punerea în funcțiune sau orice altă operație legată de conservarea încălzitorului trebuie să citiți cu atenție și să înțelegeți bine prezentele instrucțiuni. Exploatarea încorectă a încălzitorului poate determina vătămări corporale serioase sau chiar decese, în urma unor arsuri, incendii, explozii, electrocutări sau intoxicări cu monoxid de carbon.

PERICOL: Intoxicarea cu monoxid de carbon poate fi mortală.

Intoxicarea cu monoxid de carbon - Primele manifestări ale intoxicării cu monoxid de carbon amintesc de simptomele gripei: dureri de cap, ameteală și/sau indispoziție. Aceste manifestări pot fi determinate de funcționarea incorectă a încălzitorului. În cazul observării acestor simptome trebuie imediat să ieșiți la aer curat! Încălzitorul trebuie trimis la reparație. Pornirea încălzitorului poate fi efectuată doar după ce acesta a fost reparat. Unele persoane resimt mai puternic efectele acțiunii monoxidului de carbon, mai ales femeile gravide, cei ce suferă de afectiuni ale aparatului circulator, de boli de plămâni, anemie, persoanele sub influența alcoolului, sau cele care locuiesc în regiuni situate la o mare altitudine geografică. Utilizatorul încălzitorului trebuie să citească și să înțeleagă toate avertismentele. Aceste instrucțiuni trebuie păstrate într-un loc sigur pentru a fi folosite în viitor: utilizatorul le poate utiliza oricând pe post de ghid pentru a opera adecvat și sigur încălzitorul.

- Pentru a micșora pericolul incendiului sau exploziei în timpul operării încălzitorului folosiți doar combustibil motorină sau Diesel. În nici un caz nu este permis să folosiți benzină, benzină grea, diluanți de vopsele, alcool sau alte substanțe ai căror vapori sunt puternic inflamabili.

• Umplerea rezervorului:

a) Personalul care se ocupă de umplerea rezervorului trebuie să posede calificațiile necesare și să cunoască foarte bine instructiunile de fabrică și normele în vigoare referitoare la exploatarea în condiții de siguranță a încălzitoarelor de aer.

b) Folosiți numai tipul de combustibil stabilit clar și înscris pe tăblita de identificare a încălzitorului.

c) Înainte de începerea umplerii rezervorului stingeți toate flăcările, inclusiv flacăra de control și lăsați încălzitorul să se răcească.

d) În timpul umplerii rezervorului trebuie verificate toate conductele de combustibil și branşamentele acestora – totul trebuie să fie etanş. Orice scurgere se va remedia înainte de repunerea în funcțiune a încălzitorului.

e) în nici un caz nu se admite depozitarea în aceeași clădire, în apropierea încălzitorului, a unei cantități de combustibil mai mari decât cea necesară funcționării acestuia pentru o zi. Rezervoarele pentru depozitarea combustibilului trebuie să se găsească într-o clădire separată.

f) Toate rezervoarele de combustibil trebuie să se afle într-o încăpere situată la o distanță minimă de 762 cm de încălzitor și de asemenea față de arzătoarele de hidro-oxigen, aparate de sudură sau alte surse de aprindere (cu excepția rezervorului de combustibil din interiorul încălzitorului).

g) Combustibilul trebuie păstrat în încăperi în care podeaua nu permite absorbția combustibilului în cazul vărsării sau scurgerii acestuia din conducta de alimentare cu combustibil, deoarece aceasta poate duce la un incendiu.

h) Toate încăperile și recipientele pentru păstrarea combustibilului trebuie să fie conforme normelor și legilor în vigoare.

- Nu folositi niciodată încălzitorul în încăperi în care se află benzină, diluanți de vopsele și lacuri, sau alte substanțe puternic inflamabile.

- Întrebuintarea încălzitorului se va face numai cu respectarea tuturor normelor locale și regulamentelor specifice în vigoare.

- Utilizarea încălzitoarelor în apropierea unor prelate impregnate, a unor pânze sau alte asemenea materiale de protecție sau acoperire, se va face respectându-se distanța de siguranță față de aceste materiale. Distanța minimă admisă este reglementată de legile și normele în vigoare în țara unde se folosește încălzitorul. Se recomandă utilizarea materialelor de acoperire rezistente la foc. Aceste materiale se vor fixa astfel, încât să nu intre în contact cu focul, sau orice altă interferență cu încălzitorul, ca urmare a vântului.

- Încălzitoarele se vor folosi numai în încăperi bine ventilate. Este necesară asigurarea schimbării de aer; pentru aceasta executați un orificiu adecvat sau instalați un dispozitiv adecvat, conform cerințelor locale, pentru a permite accesul aerului proaspăt.

- Încălzitorul se va branșa numai la surse de alimentare electrică cu tensiune și frecvență în conformitate cu valorile nominale înscrise pe tăbliță.

- Utilizați numai prelungitoare cu trifilare, conectate adecvat la un ștecker cu pământare.

- Ca distanță minimă socotiți distanța cerută de legile și normele locale.

- Încălzitorul trebuie plasat astfel încât, după încălzire și în timpul lucrului acestuia suprafața pe care a fost amplasat să rămână orizontală și stabilă. Aceasta va elimina riscul de apariție a unui incendiu.

- În timpul transportării sau depozitarii încălzitorului trebuie să îl mențineți în poziție orizontală, pentru a nu permite vărsarea combustibilului.

- La locul unde este amplasat încălzitorul nu se permite accesul copiilor și animalelor.

- Dacă nu folosiți încălzitorul, acesta trebuie decuplat de la tensiunea electrică.

- Nu uitați că încălzitorul controlat de către un alt dispozitiv (ca de exemplu un termostat sau o priză cu ceas) poate porni singur în orice moment.

- În nici un caz nu amplasati încălzitorul în încăperile locuibile.

- Nu este permisă acoperirea gurilor de intrare sau de ieşire a aerului.

- Dacă încălzitorul este cald sau branșat la rețea, nu se permite în nici un caz deplasarea sau mișcarea acestuia, nici umplerea rezervorului de combustibil sau orice altă operație de conservare.

- Fumul care este vizibil în timpul primei porniri a încălzitorului este cauzat de arderea și evaporarea a materialelor organice (ceramice) prezente în camera de ardere și a uleiului anticorosiv aplicat pe suprafața arzătorului. După câteva minute fumul va înceta.

- Intervalul temperaturilor mediului de lucru al încălzitorului este -30°C până la +40°C.

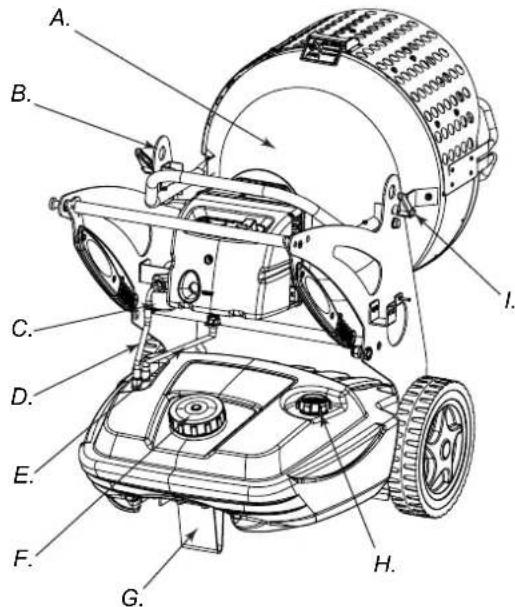

IDENTIFICAREA PRODUSULUI

A. Cameră de ardere, B. Inel de transport, C. Filtru de combustibil sau filtru de încălzire primară a combustibilului (OPTIUNE), D. Conducta de alimentare cu combustibil, E. Conducta de întoarcere a combustibilului, F. Capacul rezervorului de combustibil, G. Talpă sau roată (OPTIUNE), H. Indicatorul nivelului de combustibil, I. Blocarea ansamblului camerei de ardere, L. Deflector frontal, M. Capacul de evacuare a combustibilului, N. Rezervor de combustibil, O. Suport pentru transportarea încălzitorului, P. Blocarea sistemului de montare, Q. Arzător, R. Reglarea unghiului de înclinare

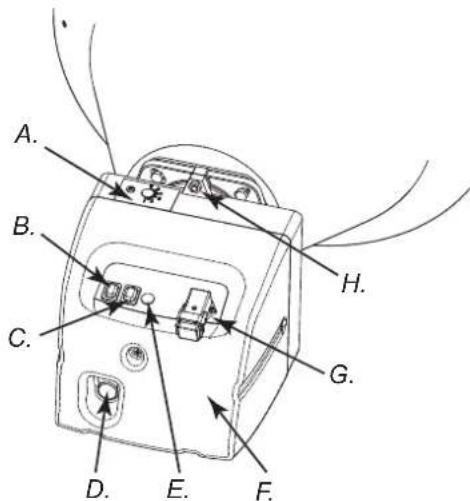

Figura 5 - Dispozitivul de comandă al încălzitorului

S. R. T. U1. Q. P. I. D. L. M. N1. O1. U2. N2. N2. O2.

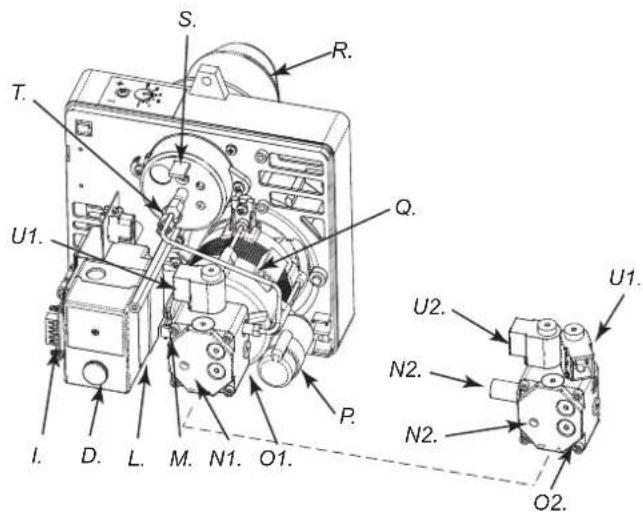

Figura 6 - Componentele arzătorului încălzitorului

A. Reglajul gurilor de aer, B. Buton iluminat PORNIT / OPRIT, C. comutatorul pentru încălzirea combustibilului (OPTIUNE) (XL 9SR), D. Butonul de re-pornire, E. Indicatorul de alimentare, F. Carcasa arzătorului, G. Intrare termostat, H. Șurub I. Ventilarea ulterioară, L. Regulator de flacără, M. Transformator, N1. regulator de pompă (XL 9ER), N2 Regulator de pompă (XL 9SR), O1. Pompa (XL 9ER), O2. Pompa (XL 9SR), P. Condensator, Q. Motor, R. Țeava arzătorului, S. Regulatorul capului de ardere, T. Rezistor fotoelectric. U1. Ventil electric 1° formare flacără (XL 9ER-SR), U2. Ventil electric 2° formare flacără (XL 9SR)

COMBUSTIBILUL

ATENTIE: Încălzitorul poate fi alimentat doar cu motorină sau combustibil Diesel.

Utilizarea unui combustibil de proastă calitate poate duce la:

• Blocarea filtrului și a duzei de combustibil.
• Aparitia depunerilor de carbon pe electrozi.

În caz că se utilizează dispozitivul într-un mediu cu o temperatură scăzută, trebuie să sa adauge la combustibil un aditiv pentru a împiedica cresterea vascozitatii acestuia.

MODUL DE FUNCTIONARE

Aerul necesar pentru o ardere corespunzatoare este produs de un ventilator care se afla in interiorul arzatorului. Aerul iese prin arzator si se amesteca cu combustibilul care este pulverizat prin intermediul unui injector cu presiune mare. Combustibilul este aspirat din rezervor de o pompa rotativa care il impinge cu presiune pana la injector, care il pulverizeaza.

INSTRUCTIUNEA DE DESERVIRE

ATENTIE: Înainte de a începe exploatarea încălzitorului, inclusiv înainte de conectarea acestuia la rețeaua electrică trebuie să se verifice dacă parametrii rețelei de alimentare cu curent electric sunt conformi parametrilor de pe tăblița de identificare a dispozitivului.

PORNIREA ÎNCĂLZITORULUI

1. Trebuie respectate toate recomandările referitoare la siguranță.
2. Se umple rezervorul de combustibil cu motorină (Diesel).
3. Închideti capacul rezervorului de combustibil.
4. Conectați cablul de alimentare la o priză electrică cu pământare cu o tensiune conformă cu cea înscrisă pe tăblița de identificare a încălzitorului.

PORNIREA ÎNCĂLZITORULUI FĂRĂ TERMOSTAT

• XL 9ER

Amplasați comutatorul (B Fig. 5) în poziția pornit (I). Încălzitorul va începe să funcționeze în mod de ventilare, iar după 10 secunde va trece în modul de încălzire.

• XL 9SR

ATENTIE: Inainte de a porni incalzitorul, asigurati-va ca butonul (C Fig. 5) este in pozitia

Comutati intrerupatorul (B Fig. 5) in pozitia (I). Va incepe perioada de preventilare si dupa circa 10 secunde va incepe arderea.

Pentru a avea puterea maxima potentiala comutati intrerupatorul (C Fig. 5) in pozitia ♣ d'arita.

PORNIREA ÎNCĂLZITORULUI CU TERMOSTAT

Setați termostatul sau dispozitivul de comandă (de exemplu o priză cu ceas) dacă acesta este conectat, astfel încât să permită funcționarea încălzitorului.

ATENTIE: Încălzitorul poate să funcționeze în mod automat NUMAI când la acesta s-a conectat un dispozitiv de control, ca de exemplu un termostat sau o priză cu ceas. Dispozitivul de comandă trebuie conectat la încălzitor conform SCHEMEI CONEXIUNILOR ELECTRICE.

Înainte de pornirea încălzitorului sau după golirea completă a conductei de alimentare cu combustibil alimentarea cu combustibil a duzei scade și atunci se va porni dispozitivul de siguranță al flăcării (vezi punctul APARATURA DE PROTECTIE) iar încălzitorul se va opri. În acest caz trebui să așteptați aproximativ un minut, iar apoi să apăsați butonul de repornire (D din Fig. 5) și să porniți încălzitorul.

Dacă încălzitorul nu pornește, efectuați următoarele operațiuni:

1. Asigurați-vă că în rezervor (N din Fig. 4) este îndeajuns combustibil.
2. Apăsați butonul de repornire (D din Fig. 5-6).
   Dacă în continuare încălzitorul nu pornește consultați capitolul DEFECTIUNI ȘI CAUZELE PROBABILE ALE ACESTORA pentru a stabili care sunt cauzele acestei situații.

ATENTIE: Înainte de reaprindere (generatorul este stins și de-ajuns de rece) trebuie blocat șurubul care blochează deflectorul din față (L din Fig. 4).

ATENTIE: Instalația electrică care alimentează încălzitorul trebuie să fie pământată și să fie dotată cu un decuplator diferențial electromagnetic - termic. Fișa electrică a generatorului trebuie să fie branșată la o priză dotată cu întrerupător de secție.

OPRIREA ÎNCĂLZITORULUI

Mutați comutatorul (B din Fig. 5) în poziția oprit (O); de asemenea se poate opri termostatul sau dispozitivul de comandă (priza cu ceas), dacă vreunul dintre aceste dispozitive este conectat la încălzitor. Flacăra se va stinge, dar ventilatorul va funcționa în continuare, până la terminarea ciclului de ventilație ulterioară (de răcire).

ATENTIE: Înainte de scoaterea ștecherului din priză, trebuie să așteptați până când ciclul de ventilație ulterioară se va încheia (timpul aproximativ de răcire este de 3 minute).

APARATURA DE PROTECTIE

Încălzitorul este dotat cu aparatură de protecție (L din Fig. 6), care controlează starea flăcării. Dacă în timpul funcționării încălzitorului vor apărea inexactități, aparatura de protecție va opri arzătorul și va face să lumineze butonul de repornire (D din Fig. 5-6).

Generatorul de aer cald are un dispozitiv post-ventilare care face optim si automat racirea camerei de ardere timp de aproximativ 3 minute. Înainte de repornirea încălzitorului trebuie să identificați și să eliminați cauza opririi arzătorului.

MUTAREA ŞI TRANSPORTUL

ATENȚIE: Înainte de ridicarea sau mutarea încălzitorului trebuie să verificați dacă capacele rezervorului de combustibil (F și H din Fig. 3) sunt bine închise.

TRANSPORTUL

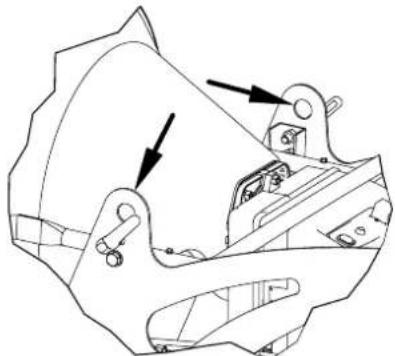

Generatorul de aer cald poate fi usor de mutat si fixat intr-o pozitie mai ridicata datorita mecanismului special conceput (B Fig. 3 sau Fig. 7). Acesta face posibila pozitionarea generatorului de aer cald, in cele mai potrivite pozitii pentru a incalzi, dezgheta sau usca.

Figura 7 - Mânerele încălzitorului în poziția de așteptare

MUTAREA

Încălzitorul trebuie să fie dotat cu o roată în spate (G din Fig. 3). Într-o astfel de situație, dacă materialul din care este realizată podeaua permite, încălzitorul poate fi mutat prin împingere, asemenea unui cărucior. Dacă încălzitorul nu este dotat cu o roată în spate, trebuie deblocat elementul de fixare (P din Fig. 4) amplasat pe unul dintre suporturile laterale ale încălzitorului. Mânerele care se află în poziția de așteptare (Fig. 8) trebuie mutate în poziția de transportare (Fig. 9). Ridicați încălzitorul astfel încât aceasta să stea doar pe cele două roți din față și mutați-l în locul stabilit.

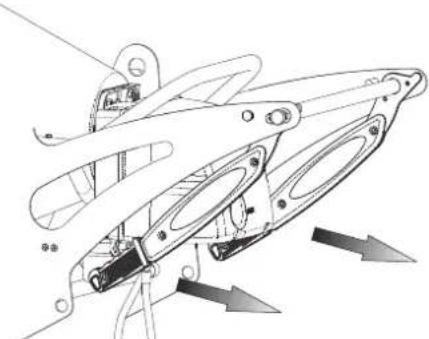

Figura 8 - Mânerele încălzitorului în poziția de așteptare

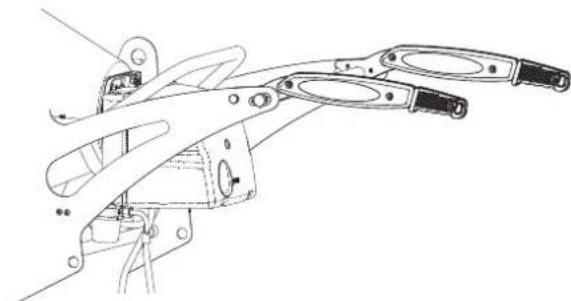

Figura 9 - Mânerele încălzitorului în poziția de transportare

ATENTIE: Înainte de începerea transportării încălzitorului, trebuie să efectuați următoarele operațiuni: Trebuie oprit încălzitorul, conform indicațiilor înscrise în punctul „OPRIREA ÎNCĂLZITORULUI”; trebuie decuplat încălzitorul de la sursa de alimentare prin scoaterea ștecherului din priza de perete, trebuie să se aștepte până când încălzitorul se răcește.

PROGRAMUL DE CONSERVARE PREVENTIVĂ

ATENTIE: Înainte de începerea oricăror lucrări de conservare, trebuie să efectuați următoarele operațiuni: Trebuie oprit încălzitorul, conform indicațiilor înscrise în punctul „OPRIREA ÎNCĂLZITORULUI”; trebuie decuplat încălzitorul de la sursa de alimentare prin scoaterea ștecherului din priza de perete, trebuie să se aștepte până când încălzitorul se răcește.

Instructiunile din acest paragraf referitoare la intervale de service, depind foarte mult de mediul in care lucreaza generatorul de aer cald si de cat de curata este motorina cu care este alimentat - intervalele sunt date in conditiile in care mediul este bine ventilat cu putin praf si in cazul in care este alimentat cu motorina curata.

O dată la 50 de ore de functionare sunt necesare:

- Demontarea filtrului de serie (C din Figura 1) (vezi capitolul „CURĂȚAREA FILTRULUI DE COMBUSTIBIL”) și acesta trebuie curățat.

O dată la 200 de ore de functionare sunt necesare:

- Demontarea filtrului pompa și interiorului țevii arzătorului (vezi capitolul „CURĂȚAREA FILTRULUI POMPA”).

O dată la 300 de ore de funcționare sunt necesare:

- Demontarea arzătorului și curățarea interiorului țevii arzătorului, a scutului flăcării și a electrodelor; în caz de necesitate trebuie reglată distanța dintre acestea (vezi capitolul „CURĂȚAREA ARZĂTORULUI”).

CURĂȚAREA FILTRULUI DE COMBUSTIBIL

• Deşurubati capacul de plastic și scoateți filtrul.
• Curățați bine filtrul cu ajutorul motorinei.
• Introduceti înapoi filtrul și înşurubați capacul în corpul filtrului de alimentare a sistemului de ardere.

A. Piulita pentru blocarea filtrului pompei, B. Electrovalva simpla pentru XL 9ER/ Electrovalva dubla pentru XL 9SR, C. Filtru, D. Pompa

Figura 10 - Filtrul încălzitorului

CURATAREA FILTRULUI

• Demontati capacul arzatorului (F Fig. 5), pentru a identifica pompa (O Fig. 6).
• Desurubati piulita (A Fig. 11) care blocheaza elementul filtrant al pompei.
• Scoateti filtrul (C Fig. 11) afara din pozitia lui initiala.
• Curatati bine cu motorina.
• Pozitionati filtrul in lacasul lui, apoi insurubati piulita.

A. Oring,
B. Pahar decantor
din plastic,
C. Element filtrant,
D. Capacul corpului de filtrare

Figura 11 - Pompa

CURĂȚAREA ARZĂTORULUI

• Deşurubați şurubul (H din Fig. 5) de fixare a arzătorului (A din Fig. 3) în camera de ardere.
• Scoateți arzătorul din camera de ardere (Fig. 3).
• Deşurubați cele trei bolțuri (B din Fig. 12) de fixare a țevii arzătorului (A din Fig. 12).
• Scoateti teava.

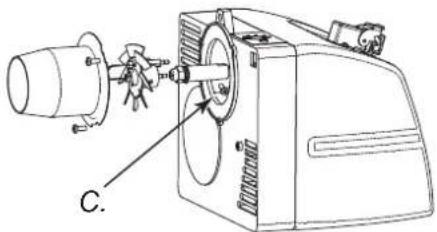

• Deşurubați şurubul (C din Fig. 12) care montează sistemul scutului cu electrod și scoateți suportul duzei (F din Fig. 14).
• Curățați scutul flăcării (D din Fig. 14) și electrodul (E din Fig. 14).
• Deşurubați duza (G din Fig. 14) din suportul duzei (F din Fig. 14) și curățați, sau în caz de necesitate schimbați duza.
• Înşurubați duza (G din Fig. 14) în suportul duzei.
• Montați înapoi ansamblul - scutul flăcării și electrodul, având o deosebită grijă pentru a păstra distanțele recomandate în (Fig. 14).

Figura 12 - Demontarea arzătorului

Figura 13 - Ansamblul scutul flăcării - electrodele

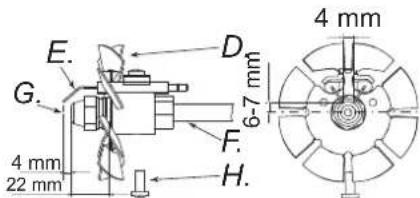

Figura 14 - Distanța electrodelor față de duze

A. Teava arzătorului, B. Bolt teava arzătorului, C. Surub duza, D. Duză, E. Electrod, F. Teavă, G. Scutul de focalizare, H. Surub

ACCESORII

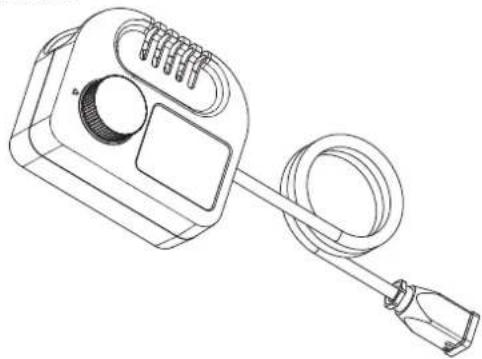

TERMOSTAT

ATENTIE: Înainte de efectuarea oricâror operațiuni de depanare trebuie oprit încălzitorul, conform indicațiilor înscrise în punctul „OPRIREA ÎNCĂLZITORULUI”; trebuie decuplat încălzitorul de la sursa de alimentare prin scoaterea ștecherului din priza de perete și trebuie să se aștepte până când încălzitorul se răcește.

FILTRUL DE ÎNCĂLZIRE PRIMARĂ A COMBUSTIBILULUI

ATENȚIE: Înainte de efectuarea oricăror operațiuni de depanare trebuie oprit încălzitorul, conform îndicațiilor înscrise în punctul „OPRIREA ÎNCĂLZITORULUI”; trebuie decuplat încălzitorul de la sursa de alimentare prin scoaterea ștecherului din priza de perete și trebuie să se aștepte până când încălzitorul se răcește.

PROBLEMA OBSERVATĂ C	AUZA POSIBILĂ DEPANAREA
Încălzitorul se oprește când flacăra este aprinsă.Butonul de repornire (D din Figura 5-6) este pornit	1. Întrerupere în circuitul rezistorului sau murdărirea acestuia cu funingine2. Camera de ardere este murdară3. Sistemul de reglare a flăcării este avariat4. Sunt murdare scutul sau țeava flăcării (din Fig. 12, 13, 14)	1. Curățați sau înlocuitți fotorezistorul2. Demontați deflectorul frontal și curățați interiorul camerei de ardere3. Schimbați sistemul de reglare a flăcării4. Demontați și curățați
Încălzitorul se oprește difuzând combustibil fără ca flacăra să fie aprinsă. Butonul de repornire (D din Figura 5-6) este pornit	1. O avarie a instalației electrice2. Transformatorul de aprindere (M din Fig. 6) este decuplat sau avariat3. Scurt-circuit al bobinajului transformatorului de aprindere cu masa4. Reglarea greșită a distanței dintre electrozi5. Scurt-circuit al electrodelor și masei, cauzat de murdărirea acestora sau de avarierea izolației	1. Verificați întreaga instalație electrică a încălzitorului2. Schimbați3. Schimbați4. Reglați distanța corectă dintre electrozi (din Fig. 14)5. Curățați, sau în caz de necesitate schimbați electrodul
Din duza încălzitorului nu se difuzează combustibil iar încălzitorul se oprește.Butonul de repornire (D din Figura 5-6) este pornit	1. Celula foto-electrica percepe lumina puternica2. Lipsă fază în alimentarea motorului electric3. Lipsă de alimentare a combustibilului în pompă4. Lipsă combustibil în rezervor5. Duza este obturată	1. Pozitionati generatorul de aer cald astfel incat sursa de lumina sa nu cada direct pe deflector2. Verificați instalația electrică3. Verificați conductele de combustibil (D din Fig. 3)4. Umpleți rezervorul cu combustibil5. Curățați sau înlocuitți duza
Arzătorul nu pornește 1. Dispozitivul de comandă (termostatul sau priza cu ceas) este pornit2. Scurt-circuit în circuitul rezistorului (T din Fig. 6)3. Căderea tensiunii de alimentare cauzată de decuplarea întrerupătorului (4) sau decuplarea întrerupătorului principal ca urmării a unei căderi de tensiune4. Dispozitivul de comandă (termostatul sau priza cu ceas) este greșit instalat5. Sistemul de reglare a flăcării este avariat6. Siguranța de sub carcasa arzătorului este arsă	1. Măriți setările dispozitivului de comandă2. Schimbați3. Opriți instalația electrică, după care opriți întrerupătoarele sau așteptați să revină tensiunea de alimentare4. Verificați dacă instalația este realizată conform schemelor conexiunilor electrice5. Schimbați (F din Fig. 5)6. Schimbați
Flacăra nu arde cum ar trebui, se simte un miros neplăcut, se vede un fum negru sau flăcări care ies din deflectorul frontal	1. Presiunea de dispersie este prea mică2. Prea puțin aer pentru ardere3. Duza este blocată de murdărie sau din cauza utilizării îndelungate4. Apă în combustibil. Combustibil de proastă calitate5. Se termină combustibilul din rezervor	1. Corectați presiunea de dispersie2. Măriți cantitatea de aer necesar pentru ardere3. Curățați sau înlocuiti duza4. Evacuați combustibil cu ajutorul țevii de evacuare (M din Fig. 4)5. Completați din nou combustibilul din rezervor
