BEDIENUNGSANLEITUNG XL91 Master

1. DAS PRODUKT
2. AUSPACKEN UND VERPACKUNG
3. SICHERHEITSINFORMATIONEN
4. PRODUKTBESCHREIBUNG
5. BRENNSTOFF
6. ARBEITSWEISE
7. INBETRIEBNAHME
8. SICHERHEITSVORRICHTUNG
9. TRANSPORT UND BEWEGBARKEIT
10. VORBEUGENDE WARTUNGSVERFAHREN
11. ZUSÄTZLICHES ZUBEHÖR
12. FEHLERSUCHE

DAS PRODUKT

XL9isteinStrahlungswärmegenerator. Die Strahlungstechnologie verwendet das gleiche physikalische Prinzip, das für die Wärme des Sonnenlichts verantwortlich ist. Die Sonne erwärmt Körper nicht durch Warmluftströmung, sondern mit Strahlungswellen. Das Strahlungssystem ist sehr erfolgreich bei unseren professionellen Kunden, da diese Technologie sehr viele Vorteile bietet. XL 9 beruht auf diesem physikalischen Prinzip und ist somit ein besonderer Wärmegenerator, der dort eingesetzt wird, wo eine gleichmäßige, homogene Wärmequelle benötig wird, die wärmt, auftaut und trocknet. Darüber hinaus kann man dank seiner Geräuschlosigkeit bei eingeschaltetem Generator arbeiten, ohne durch den normalerweise von diesen Maschinen verursachten Lärm gestört zu werden. Der Generator ist mit Reifen ausgestattet und kann so leicht umgestellt werden, außerdem kann er auch angehoben und mittels spezieller Ringschrauben auf unterschiedlichen Höhen genutzt werden. Seine große Leistungsfähigkeit und die Möglichkeit, ihn durch Einschalten des Thermostats auf Automatik zu schalten, gewähren dem Nutzer eine große Einsatzfreiheit. Ein außen angebrachter Anzeiger erlaubt es zu überprüfen, wie viel Brennstoff noch im Tank ist und ob es nötig ist, nachzufüllen.

Das Modell SR bietet zwei Potenzstufen und ermöglicht so eine effizientere Nutzung des Generators, entsprechend seinem Einsatz und der Jahreszeit.

AUSPACKEN UND VERPACKUNG AUSPACKEN

• Die zur Verpackung des Gerätes verwendeten Bänder entfernen (Abb. 1).
• Die Verpackung an der Oberseite öffnen.
- Den Karton von oben her abnehmen.
• Die Bänder entfernen, mit denen das Heizgerät an der Palette befestigt ist (Abb. 2).
- Das Gerät vorsichtig von der Palette fahren.
- Das Verpackungsmaterial gemäß den gesetzlichen Bestimmungen entsorgen.
- Das Gerät auf eventuelle Transportschäden überprüfen. Wenn das Heizgerät beschädigt ist, sofort den Händler benachrichtigen, bei dem das Gerät erworben wurde.

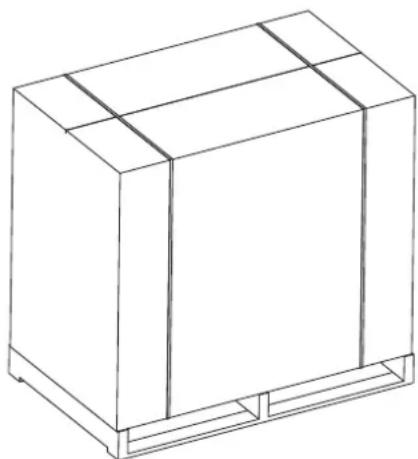

Abbildung 1 - Verpackung

VERPACKUNG UND LAGERUNG

Falls der Generator gelagert werden soll oder große Transportschäden aufweist oder repariert werden soll, muss:

• Kontrolliert werden, dass die Maschine keine Schäden aufweist, vor allem Verlust von Brennstoff. Sollte dies der Fall sein, den Tank leeren.
• Der Generator auf die gleiche Palette gestellt werden, auf der er ausgepackt wurde (Lagerung) oder auf eine für die Rückgabe geeignete Palette (Euro-Pallet EPA).
• Der Generator entsprechend an der Palette befestigt werden (Abb. 2).
• Wenn möglich die Kartonverpackung von oben auf der Palette positioniert und mit passenden Materialien fixiert werden (Abb. 1).
• Stellen das Gerät in geeigneten und nicht naßen Ort. Nicht mehr als 2 Geräte übereinanderlegen. Schicken das Heizer als Abbildung Abb. 1 oder wenigstens als Abb. 2.

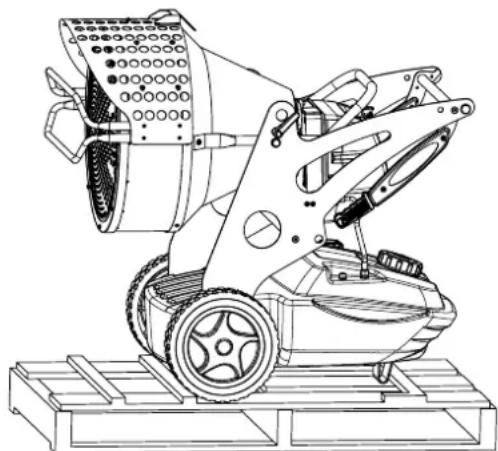

Abbildung 2 - Auf der palette

SICHERHEITSINFORMATIONEN WARNHINWEISE

WICHTIGER: Dieses Luftheizgerät wurde für mobile temporäre professionelle Anwendungen entwickelt. wurde weder für den häuslichen Gebrauch noch für thermischen Komfort des Menschen entwickelt.

WICHTIG: Lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme oder der Wartung dieses Heizgerätes sorgfältig und vollständig durch. Unsachgemäße Verwendung dieses Heizgerätes kann schwere Verletzungen oder Tod durch Verbrennung, Feuer, Explosion, Elektroschock sowie Kohlenmonoxydvergiftung zur Folge haben.

GEFAHR: Eine Kohlenmonoxydvergiftung kann tödlich sein.

Kohlenmonoxydvergiftung - Die frühen Anzeichen einer Kohlenmonoxydvergiftung gleichen denen einer Grippe, wie zum Beispiel Kopfschmerzen, Schwindel und/oder Übelkeit. Diese Symptome können durch eine fehlerhafte Funktionsweise Ihres Heizgerätes bedingt sein. In diesem Fall begeben Sie sich sofort ins Freie. Lassen Sie Ihr Heizgerät überprüfen und reparieren. Gewisse Personen sind anfälliger für Kohlenmonoxyd als andere: z.B. schwangere Frauen, Personen mit Herz- oder Lungenkrankheiten oder Anämien, Personen unter Einfluss von Alkohol und diejenigen, die sich in Höhenlagen befinden. Vergewissern Sie sich, dass Sie alle Warnhinweise gelesen und verstanden haben. Bewahren Sie diese Betriebsanleitung zum Nachschlagen auf. Sie dient Ihnen als Führer für die sichere und sachgemäße Bedienung dieses Heizgerätes.

• Verwenden Sie nur Kerosin oder Dieselkraftstoff, um Feuer- und Explosionsgefahr zu vermeiden. Auf keinen Fall Benzin, Naphtha, Farblösungsmittel, Alkohol und andere hochentzündliche Brennstoffe verwenden.
  • Brennstoff auffüllen:

a) Das mit dem Auffüllen von Brennstoff beschäftigte Personal muss geschult werden und mit den Anweisungen des Herstellers und den geltenden Vorschriften für das sichere Auffüllen von Heizgeräten vollkommen vertraut sein.
b) Es darf nur die Art des Brennstoffes verwendet werden, die auf dem Datenschild des Heizgerätes angegeben ist.
c) Vor dem Auffüllen muss jede Flamme, einschließlich der Zündflamme, gelöscht werden. Solange warten, bis das Gerät abgekühlt ist.
d) Während des Auffüllens von Brennstoff müssen alle Brennstoffleitungen und -anschlüsse auf undichte Stellen untersucht werden. Eventuelle undichte Stellen müssen vor erneuter Inbetriebnahme des Heizgeräts abgedichtet werden.
e) Unter keinen Umständen darf mehr als der Tagesbedarf an Brennstoff im gleichen Gebäude, in der Nähe des Heizgerätes, gelagert werden. Große Brennstoffvorräte müssen außerhalb des Gebäudes aufbewahrt werden.
f) Alle Brennstofflager müssen sich in einem Mindestabstand von 762 cm zu Heizgeräten, Brennern, Schweißgeräten und ähnlichen Entzündungsquellen (ausgenommen der im Heizgerät integrierte Brennstoffbehälter) befinden.

g) Der Brennstoff muss an Orten gelagert werden, an denen die Bodenbeschaffenheit Ansammlungen von ausgelaufenem Brennstoff verhindert und Brennstoff nicht durch tiefer gelegene Feuerquellen entzündet werden kann.
h) Die Aufbewahrung von Brennstoff hat gemäß den geltenden Vorschriften zu erfolgen.

• Das Heizgerät niemals in der Nähe von Benzin, Farblösungs-
  mitteln oder anderen leicht entzündbaren Dämpfen betreiben.
• Während der Verwendung dieses Heizgeräts müssen alle örtlich dafür geltenden Bestimmungen und Vorschriften beachtet werden.
• Heizgeräte, die in der Nähe von Abdeckplanen, Zeltplane oder ähnlichen Abdeckungsmaterialien betrieben werden, sind in einem sicheren Abstand zu diesen Materialien aufzustellen. Der empfohlene Mindestabstand entspricht dem von den zuständigen Behörden vorgeschriebenen Abstand. Es wird außerdem empfohlen, feuerfeste Abdeckungsmaterialien zu verwenden. Jene Materialien müssen sicher befestigt sein, um sie vor Entzündung zu schützen und um zu verhindern, dass sie das Heizgerät bei Windstößen berühren und umstoßen.
• Nur in gut belüfteten Räumen betreiben. Vorzusehen ist eine Lüftungsöffnung oder zumindest ein angemessener Luftaus-tausch gemäß den geltenden Vorschriften, um ausreichende Frischluftzufuhr zu gewährleisten.
• Nur an Orten verwenden, an denen keine entzündbaren Dämpfe bzw. kein hoher Staubgehalt vorhanden ist.
• Nur unter der auf dem Datenschild angegebenen Stromspannung und -frequenz betreiben.
• Stets ein ordnungsgemäß geerdetes Verlängerungskabel benutzen.
• Mindestabstand des Generators zu entzündbaren Stoffen nach den gesetzlich geltenden Bestimmungen der zuständigen Behörde.
• Zur Vermeidung von Feuergefahr muss das heiße oder in Betrieb befindliche Heizgerät auf einer sicheren, ebenen Fläche aufgestellt sein.
• Das Heizgerät muss in waagerechter Position bewegt und gelagert werden, um das Verschütten von Brennstoff zu vermeiden.
• Kinder und Haustiere vom Heizgerät fernhalten.
• Den Stecker aus der Steckdose ziehen, wenn das Heizgerät nicht in Betrieb ist.
• Wenn das Gerät durch eine Kontrollvorrichtung (Umgebungsthermostat oder Timer) gesteuert wird, kann sich das Heizgerät jederzeit einschalten.
• Das Heizgerät niemals in Wohnräumen benutzen.
• Niemals den Lufteinlass oder den Luftauslass des Heizgeräts versperren.
• Das heiße, in Betrieb befindliche oder am Stromnetz angeschlossene Heizgerät niemals bewegen, bedienen, mit Brennstoff auffüllen oder warten.
• Der Rauch, der bei der ersten Verbrennung austritt, wird durch die Verdunstung von organischem Material (Keramik) im Verbrennungsraum und von Rostschutzöl auf den Oberflächen der Komponenten des Brenners verursacht. Nach ein paar Minuten hört der Rauch auf.
• Das Gerät bei Raumtemperaturen zwischen -30^ und +40^ benutzen.

PRODUKTBESCHREIBUNG

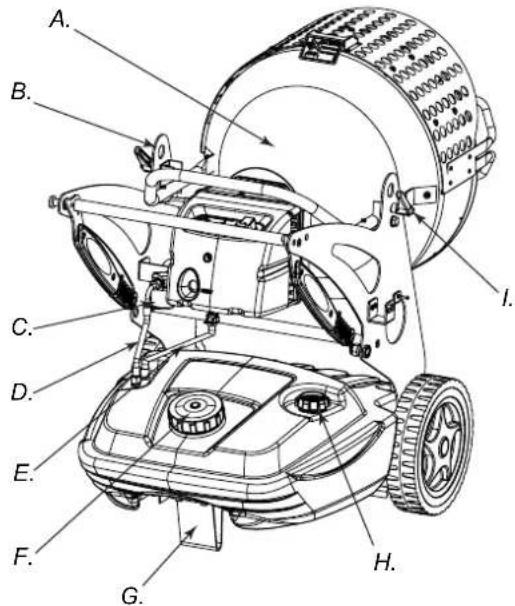

A. Verbrennungsraum, B. Öse für Gerätetransport, C. Brennstofffilter oder Beheizungsfilter (optional), D. Brennstoff-eingang, E. Brennstoffausgang, F. Tankdeckel, G. Drehbares Rad (optional), H. Brennstoffanzeige, I. Feststellknopf für Verbrennungsaggregat, L. Heizscheibe (Infrarotstrahler), M. Brennstoffauslassdeckel, N. Brennstofftank, O. Handgriffe zum Transport, P. Feststellstifte für Handgriffe, Q. Brenner, R. Neigungsregler

Abbildung 5 - Schaltung

S. R. T. U1. Q. P. I. D. L. M. N1. O1. U2. N2. N2. O2.

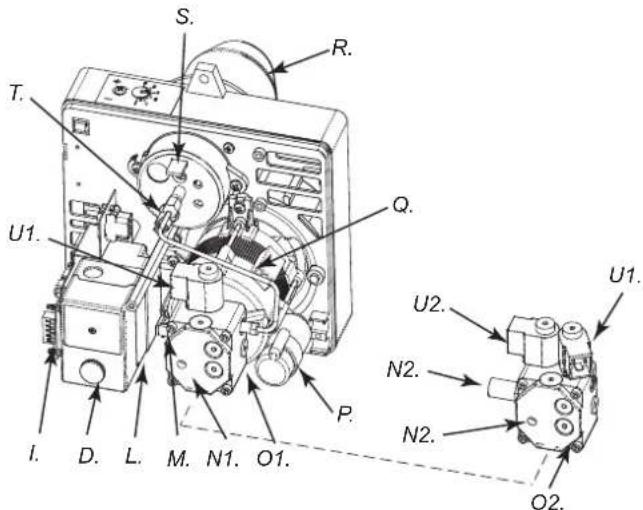

Abbildung 6 - Brennerkomponenten

A. Luftregulierung, B. ON/OFF-Schalter mit Leuchte, C. Schalter für Brennstoffbeheizung (optional) (XL 9SR), D. RESET-Schalter, E. Spannungskontrollleuchte, F. Brennergehäuse, G. Anschluss für Umgebungsthermostat, H. Schraube, I. Nachventilationskarte, L. Flammenkontrollautomat, M. Transformator, N1. Regulierung Druck (XL 9ER) der Pumpe, N2. Regulierung Druck (XL 9ER) der Pumpe, O1. Kraftstoffpumpe (XL 9ER), O2. Kraftstoffpumpe (XL 9SR), P. Kondensator, Q. Motor, R. Brennerrohr, S. Regulierung der Luftklappe, T. Fotowiderstand, U1. Elektrisches Ventil 1. Stufe der Flamme (XL 9ER-S), U2. Elektrisches Ventil 2. Stufe der Flamme (XL 9SR)

BRENNSTOFF

WARNHINWEIS: Heizgerät NUR mit Kerosin oder Dieselkraftstoff betreiben.

Der Gebrauch von unreinem Brennstoff führt zu:

• Verstopfung des Brennstofffilters und der Düse.
• Bildung von Kohleablagerungen auf den Elektroden.

Bei niedrigen Temperaturen ist der Zusatz eines ungiftigen Frostschutzmittels notwendig.

ARBEITSWEISE

Für die für eine korrekte Verbrennung nötige Sauerstoffzufuhr wird durch die Drehung eines im Brenner angebrachten Flügelrads gesorgt. Die Luft tritt aus dem Rohr des Brenners aus und vermischt sich mit dem Brennstoff, der bei hohem Druck von einer Düse pulverisiert wird. Der von der Düse pulverisierte Brennstoff wir von einer rotierenden Pumpe garantiert, die den Brennstoff aus dem Tank saugt und ihn unter hohem Druck zur Düse transportiert, wo er pulverisiert wird.

INBETRIEBNAHME

WICHTIG: Vor der Inbetriebnahme und vor dem Anschluss an das Stromnetz, muss kontrolliert werden, ob die Spannung des Stromnetzes mit der auf dem Generator angegebenen Spannung übereinstimmt.

EINSCHALTEN DES HEIZGERÄTS

1. Alle Sicherheitsanweisungen befolgen.
2. Auftanken mit Dieselkraftstoff oder Kerosin.
3. Den Tankdeckel schließen.
4. Das Netzkabel des Heizgeräts an eine standardmäßige Schutzkontaktsteckdose anschließen. Darauf achten, dass die Spannung des Stromnetzes mit der auf dem Generator angegebenen Spannung übereinstimmt.

BETRIEB OHNE UMGEBUNGSTHERMOSTAT

•XL 9ER

Den Schalter (B Abb. 5) in Position ON (I) bringen. Die Vorventilation schaltet sich ein. Nach ca. 10 Sekunden beginnt die Verbrennung.

•XL 9SR

ACHTUNG: Vor die Ausschaltung achten sie das die Taste (C Abb. 5) in Position ist.

Den Schalter (B Abb. 5) in Position ON (I) bringen. Die Vorventilation schaltet sich ein. Nach ca. 10 Sekunden beginnt die Verbrennung.

Um die maximale Stärke zu erreichen, bringen sie die Taste (C Abb. 5) in Position (###)

BETRIEB MIT UMGEBUNGSTHERMOSTAT

Den Umgebungsthermostat oder, falls angeschlossen, die Kontrollvorrichtung (zum Beispiel ein Timer) so einstellen, dass das Gerät betrieben werden kann.

ACHTUNG: Das Heizgerät kann NUR dann automatisch betrieben werden, wenn eine Kontrollvorrichtung, zum Beispiel ein Umgebungsthermostat oder ein Timer, am Gerät angebracht ist. Um die Kontrollvorrichtung an das Heizgerät anzuschließen, ziehen Sie bitte den Absatz „SCHALTPLAN“ zu Rate.

Bei der ersten Inbetriebnahme oder nach der vollständigen Entleerung der Brennstoffleitungen, kann der Brennstofffluss an der Düse unausreichend sein und zum Einschreiten der Sicherheitsvorrichtung führen, welche die Flamme kontrolliert (siehe Absatz „SICHERHEITSVORRICHTUNG“). Diese schaltet das Heizgerät aus. In diesem Fall warten Sie bitte etwa eine Minute, drücken dann den RESET-Knopf (D Abb. 5 or 6) und schalten den Apparat erneut ein.

Im Falle ausbleibenden Betriebes, sind zunächst folgende Schritte durchzuführen:

1. Überprüfen Sie, ob sich noch Brennstoff im Tank (N Abb. 4) befindet.
2. Den RESET-Knopf (D Abb. 5 or 6) drücken.
   Wenn danach das Heizgerät nach wie vor nicht funktioniert, lesen Sie bitte den Absatz „FEHLERSUCHE“ um den Grund des ausbleibenden Betriebs herauszufinden.

ACHTUNG: Vor die zweite Zündung (Gerät ausgeschaltet und ausreichend kühl) versichern sie die Schrauben die das vorhergehende Umlenkblech (L Abb. 4) blockieren.

WARNHINWEIS: Das Netzkabel des Apparates muss ge- erdet und mit einem thermomagnetisch differenzierten Schalter ausgestattet sein. Der Netzstecker des Heizgerätes muss an eine Steckdose mit ON/OFF-Schalter angeschlossen sein.

AUSSCHALTEN DES GERÄTES

Den Schalter (B Abb. 5) in Position OFF (O) bringen oder, falls angeschlossen, das Umgebungsthermostat oder die Kontrollvorrichtung (Timer) richtig einstellen. Die Flamme erlischt und die Ventilation wird fortgesetzt bis die Nachventilation (Abkühlung) abgeschlossen ist.

WARNHINWEIS: Das Netzkabel erst dann aus der Steck-dose ziehen, wenn die Nachventilation (Abkühlung von ca. 3 min) abgeschlossen ist.

SICHERHEITSVORRICHTUNG

Das Gerät ist mit einer Sicherheitsvorrichtung (L Abb. 6) ausgestattet, welche die Flamme kontrolliert. Wenn Unregelmäßigkeiten während des Betriebes auftreten, bewirkt diese Vorrichtung die Störabschaltung des Brenners und das Aufleuchten des RESET-Knopfes (D Abb. 5 und 6).

Der Generator verfügt auch über eine Vorrichtung zur Post-Ventilation. Dieses Systems erlaubt eine optimale und automatische Abkühlung der Brennkammer über einen Zeitraum von circa drei Minuten. Vor dem erneuten Einschalten des Gerätes muss die Ursache des Stopp's herausgefunden und beseitigt werden.

TRANSPORT UND BEWEGBARKEIT

ACHTUNG: Bevor der Generator umgestellt oder angehoben wird, muss man sich versichern, dass die Tankdeckel (F und H Add. 3) gut verschlossen sind.

TRANSPORT

Der Generator kann leicht umgestellt werden, außerdem kann er auch angehoben und, mittels spezieller Ringschrauben, auf unterschiedlichen Höhen genutzt werden (B Abb. 3 oder Abb. 7). Man kann ihn also befestigen und anheben, um ihn dort einzusetzen, wo erwärmt, aufgetaut und getrocknet werden soll.

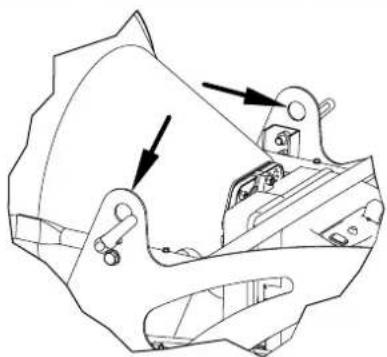

Abbildung 7 - Haken zwecks anheben

BEWEGBARKEIT

Das Heizgerät kann mit einem drehbaren Rad (G Abb. 3) versehen sein. In diesem Fall kann das Gerät je nach Bodenbeschaffenheit wie ein Wagen geschoben werden. Wenn das Heizgerät nicht über ein drehbares Rad verfügt, muss man den Feststellstift (P Abb. 4) lösen, der sich seitlich am Rahmen des Gerätes befindet. Die in der „Ruheposition“ (Abb. 8) befindlichen Griffe herunterziehen. Die Griffe drehen und in die „Bewegungsposition“ bringen (Abb. 9). Den Heizstrahler anheben und ihn auf den Vorderrädern schieben.

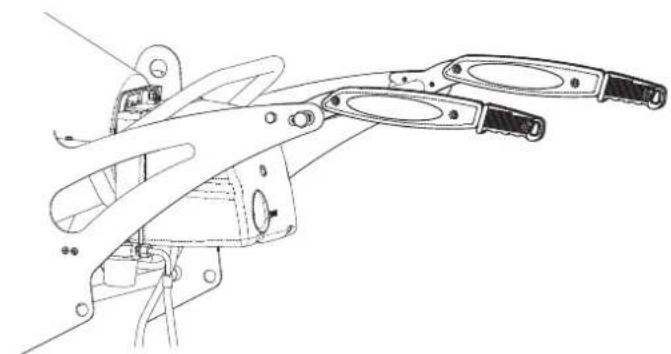

Abbildung 8 - Ruheposition

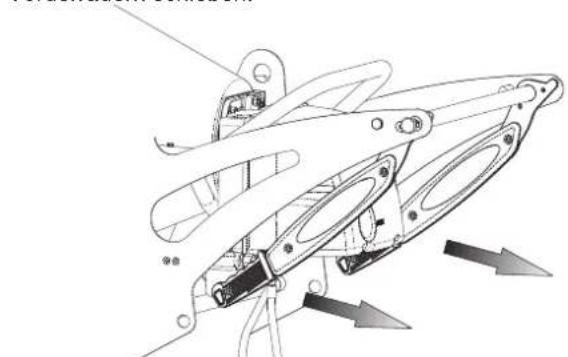

Abbildung 9 - Bewegungsposition

WARNHINWEIS: Bevor das Heizgerät bewegt wird muss man: das Gerät gemäß den Anleitungen, beschrieben im Absatz „AUSSCHALTEN DES GERÄTES“, abstellen. Die Stromversorgung durch herausziehen des Netzsteckers unterbrechen und warten bis das Heizgerät abgekühlt ist.

VORBEUGENDE WARTUNGSVERFAHREN

WARNHINWEIS: Vor dem Beginn jeglicher Wartungsarbeiten muss man: das Heizgerät gemäß den Anleitungen, beschrieben im Absatz „AUSSCHALTEN DES GERÄTES“, abstellen. Die Stromversorgung durch herausziehen des Netzsteckers unterbrechen und warten bis das Heizgerät abgekühlt ist.

Die in diesem Paragraphen enthaltenen Anweisungen für die Wartung hängen direkt von der Sauberkeit des Brennstoffs und dem Einsatzort des Generators ab. Die unten aufgeführten Anmerkungen beziehen sich auf gut gelüftete Arbeitsräume, die weitgehend staubfrei sind, und sauberen Brennstoff.

Alle 50 Stunden des Betriebes müssen Sie:

- Die Filterkartusche aus der Leitung montieren (siehe „REINIGUNG DES BRENNSTOFFILTERS“), sie herausnehmen und reinigen.

Alle 200 Stunden des Betriebes müssen Sie:

- Bauen Sie den Pumpenfilter ab (sehen Sie das „SÄUBERN DES FILTERS DER PUMPE“).

Alle 300 Stunden des Betriebes müssen Sie:

- Den Brenner abmontieren und im Inneren des Brennerrohrs die Brennscheibe und Elektroden säubern und, wenn notwendig, deren Abstände regulieren (siehe „REGELMÄSSIGE REINIGUNG DES BRENNERS“).

REINIGUNG DES BRENNSTOFFFILTERS

• Das Plastikgefäß abschrauben und das Filterelement (Kartusche) herausnehmen.
• Reinigen Sie es gründlich mit Kerosin.
• Das Filterelement in den eigens dafür vorgesehenen Platz einsetzen und das Plastikgefäß an den festen Teil des Brennstofffilters schrauben.

D. Körper von IN/OUT des Kraftstoffs

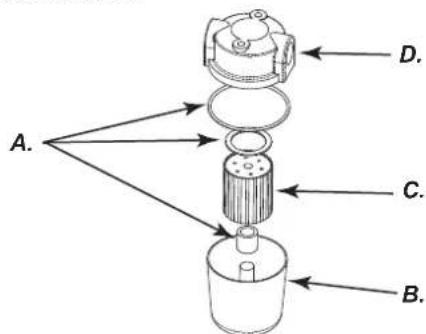

Abbildung 10 - Filter

SÄUBERN SIE DEN FILTER DER PUMPE

• Bauen Sie den Brennercoffer ab (F. Abb. 5), die Pumpe des Brenners (O. Abb. 6) kennzeichnen.
• Schrauben Sie die Nuß (A Abb. 11) das ab, welches das Filterelement zur Pumpe blockiert.
• Extrahieren Sie das Filterelement (C Abb. 11) außerhalb seines Platzes.
• Reinigen Sie es gründlich mit Kerosin.
• Setzen Sie das Filterelement zurück in seinen Platz ein und schrauben Sie die Nuß zur Pumpe.

A. Nuß für das C. Blockieren des Filters der Pumpe, B. Einzelnes DElektroventil für XL 9ER, doble Elektroventil für XL 9SR, C. Filterelement der Pumpe, D. Pumpe

Abbildung 11 - Pumpe des Brenners

REGELMÄßIGE REINIGUNG DES BRENNERS

• Die Schraube (H Abb. 5) lösen, welche den Brenner (A Abb. 3) am Verbrennungsraum festhält.
- Den Brenner aus dem Verbrennungsraum ziehen (Abb. 3).
• Die drei Schrauben (B Abb. 12) lösen, welche das Brennerrohr (A Abb. 12) festhalten.
• Das Rohr entfernen.
- Die Schraube (C Abb. 13) lösen, welche das Brennscheibe-Elektroden-Aggregat festhält und sie vom Düsenträgerrohr (F Abb. 14) abziehen.
• Die Brennscheibe (D Abb. 14) und die Elektroden (E Abb. 14) reinigen.
• Die Düse (G Abb. 14) vom Düsenträgerrohr (F Abb. 14) schrauben. Sie reinigen, und wenn notwendig, ersetzen.
• Die Düse (G Abb. 14) wieder an ihrem Platz befestigen.
- Das Brennscheibe-Elektroden-Aggregat wieder montieren und die Elektroden gemäß (Abb. 14) anbringen.

Abbildung 12 - Demontage rohr und brenner

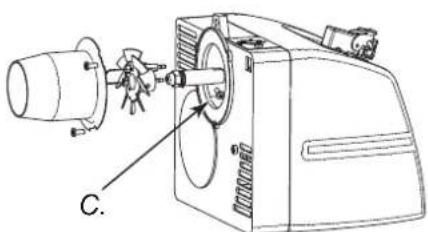

Abbildung 13 - Demontage des Brennscheibe-Elektroden-aggregats

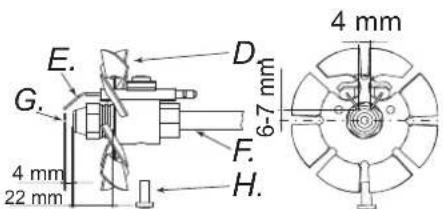

Abbildung 14 - Abstände Elektroden - Düse

A. Rohr, B. Schrauben rohr, C. Schrauben brennscheiben-aggregat, D. Brennscheibe, E. Elektroden, F. Düsenträgerrohr, G. Düse, H. Die Schraube

ZUBEHÖR

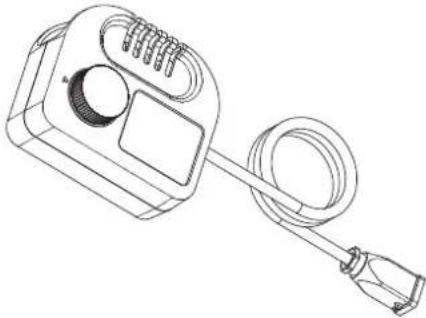

UMGEBUNGSTHERMOSTAT

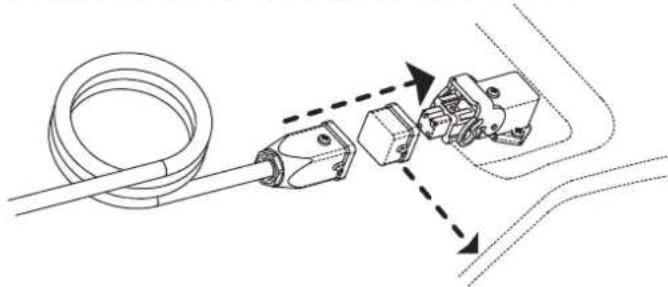

ANSCHLUSS DER KONTROLLVORRICHTUNG

ACHTUNG: Vor dem Anschliessen der Steuervorrichtungbetrieb, müssen Sie: das Gerät ausschalten nach den Anweisungen im Punkt "AUSSCHALTEN DES GERÄTES",; schalten sie die Alimentation aus, indem Sie das Netz-kabel vom Anschlußstecker trennen und warten, daß der Generator abkühlt.

BEHEIZUNGSFILTER

FEHLERSUCHE
WARNHINWEIS: Vor dem Beginn jeglicher Wartungsarbeiten muss man: das Heizgerät gemäß den Anleitungen, beschrieben im Absatz „AUSSCHALTEN DES GERÄTES“, abstellen. Die Stromversorgung durch herausziehen des Netzsteckers unterbrechen und warten bis das Heizgerät abgekühlt ist.

BEOBACHTETER FEHLER MÖGLICHE URSACHE SÖSUNG
Das Gerät geht mit brennender Flamme in Störabschaltung. RESET-Knopf (D Abb. 5 or 6) leuchtet	1. Leitung des Fotowiderstand defekt oder Fotowiderstand durch Rauch verschmutzt2. Brennstofffilter verschmutzt3. Leitung der Flammenkontrollkarte defekt4. Brennscheibe oder Brennerrohr (Abb. 12, 13 or 14) verschmutzt	1. Fotowiderstand reinigen oder ersetzen2. Filter ausbauen und reinigen3. Die Flammenkontrollkarte ersetzen4. Reinigen
Das Gerät geht in Störabschaltung und sprüht Brennstoff, ohne dass die Flamme brennt. RESET-Knopf (D Abb. 5 or 6) leuchtet	1. Elektrische Anlage fehlerhaft2. Zündungstransf (M Abb. 6) unterbrochen3. Die Zündtransformator-kabel entladen sich an Masse4. Die Spitzen der Elektroden sind nicht im richtigen Abstand5. Die Elektroden entladen sich an Masse, weil sie verschmutzt sind oder weil die Isolierung beschädigt ist	1. Kompletten Stromkreis kontrollieren2. Transformator ersetzen3. Kabel ersetzen4. Elektroden in die vorgegebene Position bringen (Abb. 14)5. Elektroden reinigen oder, falls notwendig, ersetzen
Das Gerät sprüht keinen Brennstoff und geht in Störabschaltung. RESET-Knopf (D Abb. 5 or 6) leuchtet	1. Photowiderstand nimmt intensive Lichtquelle wahr2. Es fehlt eine Phase am Motor3. Brennstoff kommt nicht an der Pumpe an4. Kein Brennstoff im Tank5. Düse verstopft	1. Die Maschine unter Vermeidung der Lichtquelle auf den vorderen Deflektor positionieren2. Elektrische Anlage kontrollieren3. Brennstoffleitungen kontrollieren (D Abb. 3)4. Auftanken5. Abmontieren und reinigen
Der Brenner springt nicht an 1.	Kontrollvorrichtung (Umgebungsthermostat oder Timer) geöffnet2. Kurzschluss in Fotowiderstand (T Abb. 6)3. Keine Spannung weil Schalter nicht angeschlossen oder Schalter des Zählers verstellt oder kein Strom in der Leitung ist4. Fehlerhafte Installation der Kontrollvorrichtung (Umgebungsthermostat oder Timer)5. Schaden im Flammenkontrollautomat6. Durchgebrannte Sicherung im Inneren der Abdeckung	1. Wert erhöhen oder die eingestellte Zeit des Timers kontrollieren2. Widerstand ersetzen3. Den Schaltkreis schließen und nach und nach die Schalter schließen oder abwarten, bis die Spannung wieder hergestellt ist4. Die Installation anhand des Schaltplans kontrollieren „ANSCHLUSS DER KONTR...“5. Flammenkontrollautomat ersetzen6. Öffnen Sie Brennergehäuse (F Abb. 5) und ersetzen Sie es
Unregelmäßige Flamme mit unangenehemem Geruch, schwarzem Rauch und an der Heizscheibe austretenden Flammen	1. Niedriger Zerstäubungsdruck2. Ungenügende Luftzufuhr für Verbrennung3. Durch Schmutz verstopfte oder abgenutzte Düse4. Wasser im Brennstoff5. Brennstoff im Tank geht zu Ende	1. Vorgesehen Wert wieder einstellen2. Luftzufuhr erhöhen3. Düse reinigen oder ersetzen4. Tank am dafür vorgesehenen Auslass leeren und wieder auffüllen (M Abb. 4)5. Tank auffüllen
