| Tip produs | Mașină de tuns iarba autopropulsată |
| Marcă | PowerPlus |
| Model | POWPG10120 |
| Motor | 4 timpi, Yamaha, 189 cm³, 3,2 kW (4,3 CP) |
| Lățime de tăiere | 560 mm |
| Înălțime de tăiere | 25 - 70 mm (7 poziții) |
| Volumul sacului de colectare | 70 L |
| Autopropulsare | Da |
| Materialul șasiului | Oțel |
| Roți față | 200 mm (rulmenți cu bile) |
| Roți spate | 250 mm (rulmenți cu bile) |
| Capacitatea rezervorului de combustibil | 1,2 L |
| Capacitatea rezervorului de ulei | 0,6 L |
| Nivel de presiune acustică | 84 dB(A) |
| Nivel de putere acustică | 98 dB(A) |
| Vibrații | 4,1 m/s² |
| Funcții | 5 în 1: evacuare spate, mulcire, evacuare laterală, colectare, tăiere margini |
| Suprafață maximă de gazon | 1 500 m² |
| Combustibil | Benzină fără plumb (compatibilă E10) |
| Pornire | Starter automat |
| Lamă | Ascuțită (ascuțită) |
| Mâner | Pliabil cu înveliș Soft Grip |
| Dispozitiv central de reglare a înălțimii | Da |
| Indicator sac plin | Da |
| Apărătoare | Da |
Întrebări frecvente - POWPG10120 PowerPlus
Întrebările utilizatorilor despre POWPG10120 PowerPlus
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Mașină de tuns iarba în format PDF gratuit! Găsiți manualul dvs. POWPG10120 - PowerPlus și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. POWPG10120 mărcii PowerPlus.
MANUAL DE UTILIZARE POWPG10120 PowerPlus
5.4 Întreținerea și depozitarea....6
6 AVERTISMENTE DE SIGURANTĂ....7
7 AVERTISMENTE PRIVIND SIGURANȚA LA LUCRUL CU BENZINĂ....7
8 MONTARE....8
8.1 Mâner rabatabil 8
8.2 Reglarea la un unghi corespunzător (Fig. 2)....8
8.3 Montarea și demontarea colectorului de iarbă....8
8.4 Mâner demaror....8
8.5 înălțimea de tăiere....8
9 5 IN 1....8
9.1 Ce este mulcirea? 8
9.2 Moduri de utilizare 9
9.2.1 Transformarea în motocositoare ....9
9.2.2 Transformarea în maşină de tuns iarba cu evacuare laterală ....9
9.2.3 Tăierea cu sacul de colectare a ierbii 9
9.2.4 Utilizarea fără sacul de colectare a ierbii....9
9.2.5 Tăierea marginilor (Fig. 8)....10
10 INSTRUCTIUNI DE FUNCTIONARE....10
10.1 Înainte de pornire....10
10.1.1 Alimentarea cu ulei....10
10.1.2 Alimentarea cu BENZINĂ (Fig. 9)....10
10.2 Pornirea motorului la rece....11
POWERPLUS POWPG10120 RO
10.3 Pornirea unui motor încălzit....11
10.4 Oprirea motorului și a lamei....11
10.5 Maşină de tuns iarba cu auto propulsie....11
10.6 Pentru rezultate optime la tunderea ierbii 11
10.7 Sistemul de avertizare pentru compartimentul de colectare a ierbii (Fig. 10).....12
11 CURĂȚARE ȘI ÎNTRETINERE....12
11.1 Service-ul uleiului .... 13
11.2 Bujia....13
11.3 Filtrul de aer .... 13
11.4 Curățarea motorului....13
11.5 Depozitarea pe timpul nefolosirii 13
12 DATE TEHNICE....14
13 ZGOMOT....15
14 GARANTIE....15
15 MEDIU 15
16 DECLARATIA DE CONFORMITATE 16
POWERPLUS POWPG10120 RO

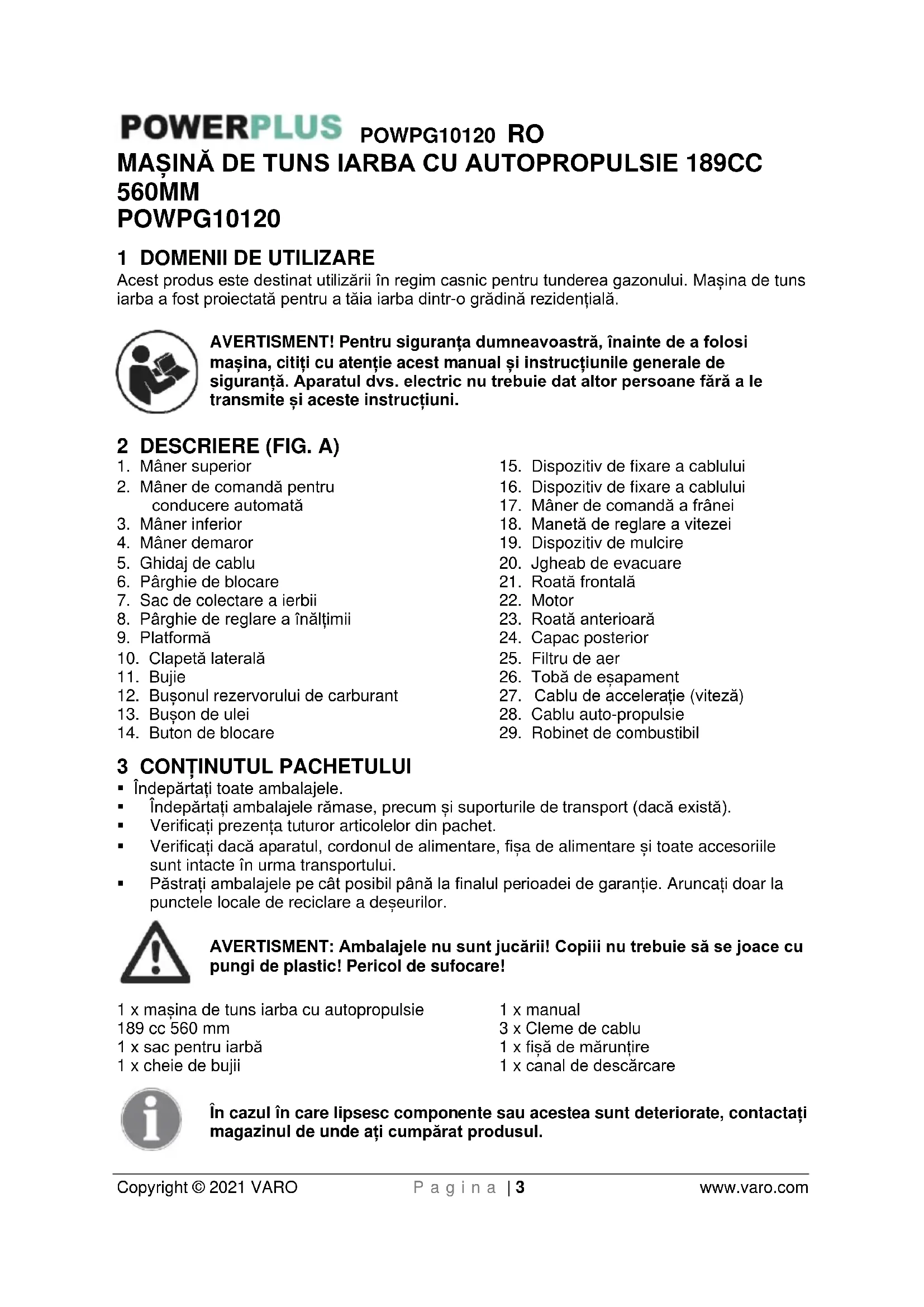

MAŞINĂ DE TUNS IARBA CU AUTOPROPULSIE 189CC 560MM POWPG10120
1 DOMENII DE UTILIZARE
Acest produs este destinat utilizării în regim casnic pentru tunderea gazonului. Mașina de tuns iarba a fost proiectată pentru a tăia iarba dintr-o grădină rezidentțială.
AVERTISMENT! Pentru siguranța dumneavoastră, înainte de a folosi mașina, citiți cu atenție acest manual și instrucțiunile generale de siguranță. Aparatul dvs. electric nu trebuie dat altor persoane fără a le transmite și aceste instrucțiuni.
2 DESCRIERE (FIG. A)
- Mâner superior
- Mâner de comandă pentru conducere automată
- Mâner inferior
- Mâner demaror
- Ghidaj de cablu
- Pârghie de blocare
- Sac de colectare a ierbii
- Pârghie de reglare a înălțimii
- Platformă
- Clapetă laterală
- Bujie
- Buşonul rezervorului de carburant
- Buşon de ulei
- Buton de blocare
- Dispozitiv de fixare a cablului
- Dispozitiv de fixare a cablului
- Mâner de comandă a frânei
- Manetă de reglare a vitezei
- Dispozitiv de mulcire
- Jgheab de evacuare
- Roată frontală
- Motor
- Roată anterioară
- Capac posterior
- Filtru de aer
- Tobă de eşapament
- Cablu de acceleratie (viteză)
- Cablu auto-propulsie
- Robinet de combustibil
3 CONTINUTUL PACHETULUI
- Îndepărtați toate ambalajele.
Îndepărtați ambalajele rămase, precum și suporturile de transport (dacă există).
■ Verificați prezența tuturor articolelor din pachet.
- Verificați dacă aparatul, cordonul de alimentare, fișa de alimentare și toate accesoriiile sunt intacte în urma transportului.
- Păstrați ambalajele pe cât posibil până la finalul perioadei de garanție. Aruncați doar la punctele locale de reciclare a deșeurilor.
AVERTISMENT: Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungi de plastic! Pericol de sufocare!
1 x maşina de tuns iarba cu autopropulsie
189 cc 560 mm
1 x sac pentru iarbă
1 x cheie de bujii
1 x manual
3 x Cleme de cablu
1 x fişă de mărunțire
1 x canal de descărcare
În cazul în care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde ați cumpărat produsul.
4 SIMBOLURI
În acest manual și sau pe mașină se folosesc următoarele simboluri:
 | Semnifică risc de rănire sau de deteriorare a sculei. |  | În conformitate cu standardele de siguranță esențiale ale Directivelor europene aplicabile. | |
 | Citiți manualul înainte de utilizare. |  | Avertisment! Obiecte proiectate. Atenție la obiectele proiectate de accesoriu de tăiere. Nu permiteți apropierea altor persoane. | |
 | ||||
 | Pericol - lame în mișcare de rotație. Feriți mâinile și picioarele de părțile ascuțite. Feriți mâinile de lame. Nu atingeți lamele la pornirea unității și în timpul exploatații acesteia. |  | Carburantul este inflamabil! Feriți-l de foc. Lăsați motorul să se răcească minim 5 minute înainte de a realimenta. | |
 | ||||
 | Vapori toxici! Nu utilizați în interior. Motoarele cu benzină emit monoxid de carbon. Nu utilizați în spații închise. |  | Purtați echipament de protecție pentru urechi. Purtați ochelari de protecție. | |
 | Scoateți bujia în timpul reparațiilor. Apoi reparați în conformitate cu manualul de utilizare. |  | Atenționare: motorul este fierbinte. Nu atingeți toba de eșapament sau cilindrul fierbinte. Puteți suferi arsuri. Aceste componente devin foarte fierbinți în timpul funcționării. După oprire, rămân fierbinți o perioadă scurtă de timp. | |
 | Purtați întotdeauna ochelari de protecție. |  | Purtați dispozitive de protecție auditivă. | |
 | Purtați mănuși de protecție. |  | Feriți mâinile și picioarele. | |
POWERPLUS POWPG10120 RO
Avertisment: Păstrați semnele de siguranță clare și la vedere pe echipament. Înlocuiți semnele de siguranță dacă lipsesc sau nu sunt lizibile.
5 REGULI GENERALE DE SIGURANTĂ
AVERTISMENT: La utilizarea uneltelor pe benzină, măsurile elementare de siguranță, inclusiv cele de mai jos, trebuie respectate întotdeauna pentru a reduce riscul de rănire gravă și / sau de deteriorare a aparatului. Citiți toate instrucțiunile înainte de utilizarea produsului și păstrați instrucțiunile pentru consultare ulterioară.
AVERTISMENT: Această mașină produce un câmp electromagnetic pe durata funcționării. În anumite circumstanțe, acest câmp poate interfera cu implanturile medicale active sau pasive. Pentru a reduce riscul de rănire gravă sau chiar deces, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a exploata mașina.
5.1 Instruire
- Citiți cu atenție aceste instrucțiuni. Familiarizați-vă cu comenzile și cu utilizarea corespunzătoare a echipamentului.
- Nu permiteți utilizarea mașinii de tuns iarba de către copii sau persoane nefamiliarizate cu aceste instrucțiuni. Reglementările locale pot impune limite de vârstă pentru operator.
- Nu tundeți iarba în apropierea altor persoane, în special a copiilor, sau în apropierea animalelor.
- Retineți că operatorul sau utilizatorul răspunde în caz de accident sau de pericol pentru alte persoane sau pentru bunuri.
- Operatorii trebuie instruiti corespunzător privitor la utilizarea, reglarea și funcționarea mașinii, inclusiv operațiunile interzise.
5.2 Pregătire
- La tunderea ierbii, purtați întotdeauna încălțăminte solidă și pantaloni lungi. Nu utilizați echipamentul descult sau încălțat cu sandale.
- Verificați cu atenție zona în care urmează să fie utilizat echipamentul și îndepărtați orice obiecte care ar putea fi proiectate de mașină.
AVERTISMENT - Benzina este extrem de inflamabilă.
- păstrați carburantul în recipiente special concepute în acest scop.
- alimentați cu carburant numai în exterior. Nu fumați în timpul alimentării cu carburant.
- adăugați carburant înainte de pornirea motorului. Nu scoateți bușonul rezervorului de carburant și nu adăugați benzină în timpul funcționării motorului sau atunci când motorul este cald.
- în caz de scurgere a benzinei, nu încercați să porniți motorul, ci deplasați mașina de la locul scurgerii și evitați crearea de surse de aprindere până la disiparea vaporilor de benzină.
■ strângeti complet la loc buşonul rezervorului și capacele recipientelor. - Înlocuiti tobele de esapament defecte.
Înainte de utilizare, efectuați un control vizual pentru a verifica dacă lamele, bolțurile lamelor și dispozitivul de tăiere nu sunt uzate sau deteriorate. Pentru menținerea echilibrului, înlocuiti lamele și bolțurile uzate sau deteriorate.
5.3 Functionarea
- Nu utilizati motorul în spații închise; pericol de acumulare de gaze periculoase, cu continut de monoxid de carbon.
- Avertisment! Nu utilizați mașina de tuns iarba dacă există risc de descărcări electrice.
POWERPLUS POWPG10120 RO
- Se recomandă limitarea duratei de utilizare pentru a minimiza riscurile de zgomot și vibrații.
- Atenție la utilizarea mașinii de tuns iarba pe pante și lângă rampe, șanțuri și taluzuri.
- Tundeți iarba numai la lumină naturală sau cu iluminare artificială corespunzătoare.
- Evitați pe cât posibil utilizarea echipamentului în iarbă udă.
- La lucrul pe pante, păstrați un sprijin ferm pe picioare.
■ Mergeti normal, nu alergati.
În cazul maşinilor rotative pe roți, tundeți de-a latul pantei, nu în sus și în jos.
- Atenție sporită la schimbarea direcției pe pante.
- Nu tundeti iarba pe pante prea înclinate.
- Atentie sporită la manevrarea înapoi sau la tragerea masinii de tuns iarba.
- Opriti lama (lamele) atunci când mașina de tuns iarba trebuie înclinată în vederea transportului, la traversarea altor suprafete decât iarba și la transportul mașinii de tuns în și din zona în care se tunde iarba.
- Nu utilizați mașina de tuns iarba cu apărători defecte sau fără dispositive de siguranță cum ar fi deflectoarele și / sau colectoarele de iarbă instalate corespunzător.
- Atenție: Mașina de tuns iarba nu trebuie utilizată fără a avea montat colectorul complet de iarbă sau apărătoarea pentru deschiderea de descărcare cu închidere automată.
- Nu modificati și nu deteriorați nicio reglare etanșată a comenzii de turație a motorului.
- Sistemele de siguranță și caracteristicile mașinii de tuns iarba nu trebuie deteriorate sau dezactivate.
- Nu modificati setările limitatorului de turație a motorului și nu supraturați motorul.
- Eliberați lamele și decuplați ambreiajele înainte de pornirea motorului.
- Porniți motorul cu atenție, în conformitate cu instrucțiunile și ținând picioarele la distanță de lamă (lame).
- Nu înclinati masina de tuns iarba la pornirea motorului.
- Nu porniti motorul atunci când vă aflați în fața gurii de evacuare.
- Feriți mâinile și picioarele de componentele în mișcare de rotație. Feriți-vă de gura de evacuare.
- Nu ridicati și nu transportați mașina de tuns iarba cu motorul în mers.
- Opriti motorul și deconectați cablul bujiei; verificați oprirea completă a tuturor componentelor în mișcare; dacă este prevăzută o cheie, scoateți cheia.
- Înainte de deblocare sau de desfundarea gurii de evacuare;
- Înainte de verificarea, curățarea sau utilizarea mașinii de tuns iarba;
- După impactul cu un corp străin; Verificați dacă mașina de tuns iarba nu este deteriorată și efectuați reparațiile înainte de repornirea și utilizarea mașinii.
- În caz că mașina de tuns iarba începe să vibreze anormal (verificați imediat);
- Opriti motorul și deconectați cablul bujiei; verificați oprirea completă a tuturor componentelor în mișcare; dacă este prevăzută o cheie, scoateți cheia.
- Când părăsiți mașina de tuns iarba;
- Înainte de realimentare;
- Reduceți accelerația la oprirea motorului; dacă motorul este prevăzut cu o valvă de închidere, opriți alimentarea cu carburant la încheierea lucrului;
- Mergeti încet în caz că utilizati un scaun de conducere.
5.4 Întreținerea și depozitarea
- Pentru a asigura o stare de funcționare sigură, toate piulițele, bolțurile și șuruburile trebuie să fie în permanență strânse.
- nu depozitați echipamentul cu benzină în rezervor în interiorul clădirilor unde vaporii pot intra în contact cu flăcări deschise sau scântei.
Înainte de depozitarea în spații închise, lăsați motorul să se răcească.
POWERPLUS POWPG10120 RO
- Pentru reducerea pericolului de incendiu, curățați motorul, toba de eșapament, compartimentul bateriei și zona de stocare a benzinei de iarbă, frunze și unsoare în exces.
- Verificati frecvent dacă colectorul de iarbă nu este uzat sau deteriorat.
- Pentru siguranță, înlocuiti piesele uzate sau deteriorate.
- Rezervorul de carburant trebuie golit numai în spații exterioare.
- Întreținerea necorespunzătoare, utilizarea unor componente de înlocuire neconforme sau îndepărtarea sau modificarea unor componente de siguranță pot deteriora mașina de tuns iarba și pot răni grav operatorii.
Utilizați numai lamele și piesele de schimb recomandate de către producător. Utilizarea pieselor de schimb neoriginale poate deteriora mașina și îi poate răni pe operatori. Mentineți mașina de tuns iarba în stare de funcționare corespunzătoare.
- Dacă dispozitivul de oprire a lamei nu funcționează, contactați centrul de service pentru asistență.
Avertisment: Nu atingeti lama în timp ce se rotește.
Avertisment: Realimentați în spații bine ventilate, cu motorul oprit.
6 AVERTISMENTE DE SIGURANTĂ
- Acționați mașina de tuns iarba numai având montat sacul de colectare a ierbii și deflectorul.
- Opriți motorul înainte de a goli sacul de colectare a ierbii sau de a regla înălțimea de tăiere.
- În timpul funcționării motorului, feriți mâinile și picioarele de zona aflată sub mașina de tuns iarba sau de cea de sub clapeta de evacuare a ierbii.
Înainte de tăiere, curătati peluza de corpuri străine care ar putea fi proiectate de masină.
- În timpul funcționării mașinii de tuns iarba, țineți copiii, alte persoane și animalele de companie la o distantă sigură.
- Nu înclinați niciodată mașina de tuns iarba în timpul pornirii.
7 AVERTISMENTE PRIVIND SIGURANTA LA LUCRUL CU BENZINĂ
AVERTISMENT: Acordați o atenție deosebită manipulării carburanților. Carburanții sunt inflamabili, iar vaporii acestora prezintă pericol de explozie. Trebuie respectate următoarele aspecte.
- Utilizați doar recipiente aprobate.
- Nu scoateți niciodată bușonul rezervorului și nu completați cu carburant cu motorul în mers. Așteptați răcirea componentele eşapamentului înainte de realimentarea cu carburant.
- Nu fumati.
- Nu realimentati niciodată masina cu carburant în spatii interioare.
- Nu depozitați mașina sau recipientele cu carburant în locuri cu flăcări deschise, de exemplu în apropierea boilerelor.
- În caz de vărsare a carburantului, nu încercați pornirea sursei de alimentare înainte de a îndepărța masina din zona respectivă.
- După realimentare, puneti la loc și strângeti complet buşonul rezervorului de carburant.
- Rezervorul trebuie golit numai în exterior.
POWERPLUS POWPG10120 RO
8 MONTARE
8.1 Mâner rabatabil
- Fixați mânerele inferioare în corpul mașinii cu şuruburi și butoane de blocare (Fig. 1A).
- Ridicati cele două pârghii de blocare pentru a elibera mânerele superioare rabatabile.
- Apăsați pârghia de blocare în poziția închis pentru a bloca mânerele în poziția de utilizare (Fig. 1B).
- Reglați tensionarea rotind piulița de strângere cu ajutorul unei chei corespunzătoare.
- Ataşati dispozitivul de fixare a cablului în poziția indicată, apoi fixați cablul (Fig. 1C, Fig. 1D).
Atenție: Cablul de tracțiune și cablul demarorului trebuie poziționate întotdeauna în partea de sus a barei transversale a ghidonului. Astfel se asigură mișcarea liberă a cablurilor în partea de sus a secțiunii inferioare a ghidonului, atunci când mânerul este pliat. Montarea incorectă a acestor cabluri ar putea duce la deteriorarea și / sau detensionarea lor, ceea ce ar avea ca urmare funcționarea defectuoasă a mașinii. În acest caz, garanția se anulează.
8.2 Reglarea la un unghi corespunzător (Fig. 2)
- Tragetii de deschiderea pârghiei de blocare.
- Rotiți mânerul superior centrat cu butonul de reglare a unghiului pentru a regla la un unghi corespunzător în intervalul -20° până la 20°, ca în Fig. 2.
- Împingeti în poziția de închidere pârghia de blocare pentru a conecta mânerul inferior și mânerul superior.
8.3 Montarea și demontarea colectorului de iarbă
- Pentru montare: Ridicați capacul din spate și atașați colectorul de iarbă în partea din spate a mașinii de tuns iarba. (Fig. 3A) (Fig. 3B)
- Pentru demontare: prindeți și ridicati capacul din spate; scoateți colectorul de iarbă.
8.4 Mâner demaror
- Deplasati mânerul demaror de la motor la ghidajul de cablu (Fig. 4A).
8.5 Înălțimea de tăiere
- Apăsați către exterior pentru a elibera pârghia din suport. Deplasați pârghia înainte sau înapoi pentru a regla înălțimea (Fig. 5 și vezi punctul 10.7).
9 5 ÎN 1
Aceste maşini de tuns iarba pot fi modificate în funcție de modul dorit de utilizare:
- de la maşină de tuns iarba cu evacuare posterioară, la: motocositoare sau maşină de tuns iarba cu evacuare laterală.
9.1 Ce este mulcirea?
La mulcire, iarba se taie într-o singură etapă de lucru, apoi este mărunțită și este readusă pe spațiul verde ca îngrășământ natural.
Sugestii pentru cosire-mulcire:
- Scurtați uniform, cu max. 2 cm, de la înălțimea de 6 cm a ierbii la 4 cm.
- Utilizați un cuțit bine ascuțit.
- Nu tăiați iarbă udă.
- Setati turația motorului la maximum.
■ Faceti deplasarea moderat. - Curățați periodic dispozitivul de mulcire, interiorul carcasei și lama de tăiat iarba.
9.2 Moduri de utilizare
9.2.1 Transformarea în motocositoare
AVERTISMENT: opriți motorul și dispozitivul de tăiere înainte de a începe adaptarea.
- Ridicati capacul posterior și scoateți sacul de colectare a ierbii (Fig. 6A).
- Împingeți dispozitivul de mulcire în platformă. Blocați dispozitivul de mulcire cu butonul în deschiderea platformei (Fig. 6B).
- Coborâti la loc capacul posterior.
9.2.2 Transformarea în masină de tuns iarba cu evacuare laterală
AVERTISMENT: opriți motorul și dispozitivul de tăiere înainte de a începe transformarea.
- Ridicati capacul posterior și scoateți sacul de colectare a ierbii.
- Montați dispozitivul de mulcire.
- Ridicati clapeta laterală de la jgheabul de evacuare laterală (Fig. 7A).
- Montați canalul de descărcare, în cârligele prevăzute în acest scop.
- Eliberați clapeta astfel încât să comprime canalul de descărcare pe platformă.
9.2.3 Tăierea cu sacul de colectare a ierbii
AVERTISMENT: opriți motorul și dispozitivul de tăiere înainte de a începe transformarea.
Pentru tăierea ierbii cu sacul de colectare a ierbii, scoateți dispozitivul de mulcire și jgheabul de evacuare laterală și montați sacul de colectare a ierbii.
Scoaterea dispozitivului de mulcire
- Ridicati capacul posterior și scoateți dispozitivul de mulcire.
Scoaterea dispozitivului de evacuare laterală:
- Ridicati clapeta laterală și scoateți jgheabul de descărcare.
- Clapeta laterală închide automat deschiderea de evacuare de pe carcasă cu ajutorul unui arc.
- Curățați periodic clapeta laterală și înlăturați din deschidere resturile de iarbă și reziduurile acumulate.
Montarea sacului de colectare a ierbii:
- Pentru montare: ridicati capacul din spate și atașati sacul în partea din spate a mașinii.
- Pentru demontare: prindeți și ridicați capacul din spate; scoateți sacul de colectare a ierbii.
9.2.4 Utilizarea fără sacul de colectare a ierbii
Puteți utiliza mașina de tuns iarba fără colectorul de iarbă sau fără fișa de mărunțire. Cu toate acestea, trebuie să vă asigurați întotdeauna că spatele clapetei /deflectorului este întotdeauna pliat pe platformă.
POWERPLUS
POWPG10120 RO
9.2.5 Tăierea marginilor (Fig. 8)
Mașina de tuns iarba este concepută astfel încât diametrul platformei să se afle în exteriorul roților. În acest mod, puteți tăia cu ușurință marginile.
10 INSTRUCTIUNI DE FUNCTIONARE
10.1 Înainte de pornire
Această mașină de tuns iarba este livrată FĂRĂ ULEI SAU BENZINĂ în motor.
10.1.1 Alimentarea cu ulei
Înainte de fiecare utilizare, trebuie verificat nivelul de ulei și, dacă este necesar, trebuie completat cu 500 ml de ulei de motor SAE30.
ATENTIE: NU umpleți în exces motorul cu ulei, în caz contrar, la pornire, va scoate fum foarte puternic prin toba de eșapament.
- Asigurati-vă că mașina de tuns iarba este așezată pe o suprafață netedă.
■ Scoateti joja de ulei din buşonul de umplere cu ulei. - Curățați prin ștergere joja de ulei; fixați la loc și strângeți capacului rezervorului de ulei, apoi scoateți-l din nou. Nivelul de ulei trebuie să se afle la marcaj și la distanță de culoarea aurie.
- Reumpleți dacă nivelul uleiului este prea scăzut.
IMPORTANT:
- Verificați nivelul uleiului înainte de fiecare utilizare. Completați cu ulei dacă este necesar. Umpleți până la marcajul de plin de pe jojă.
- Verificați uleiul după fiecare 25 de ore de funcționare sau după fiecare sesiune. În condiții de praf și impurități, poate fi necesar schimbarea uleiului mai des.
10.1.2 Alimentarea cu BENZINĂ (Fig. 9)
AVERTISMENT: nu alimentați cu carburant la interior, cu motorul în funcțiune sau înainte de a lăsa motorul să se răcească timp de cel puțin 15 minute după utilizare.
–Umpleți rezervorul de carburant până la baza gâtului rezervorului. Utilizați benzină proaspătă, curată, fără plumb, cu cifră octanică normală.
- Nu umpleți în exces.
- Nu amestecati ulei cu benzină.
–Pentru a asigura prospetimea carburantului, cumpărați carburant în cantități care pot fi consumate în 30 de zile.
ATENTIE: Ştergeți uleiul sau combustibilul vărsat. Nu depozitați, nu vărsați și nu utilizați benzină lângă flacără deschisă.
POWERPLUS POWPG10120 RO
ATENTIE: Carburanții amestecați cu alcool (numiți gasohol) sau care utilizează etanol sau metan pot atrage umezeală, ceea ce duce la separarea și formarea acizilor în timpul stocării. Gazele acide pot deteriora, în timpul depozitării, circuitul de carburant al motorului. Pentru a evita problemele la motor, circuitul de carburant trebuie golit înainte de depozitare (vezi capitolul Depozitare, în continuare în acest manual).
10.2 Pornirea motorului la rece
- Maneta de reglare a vitezei (18), aflată pe partea dreaptă a mânerului superior se utilizează pentru reglarea turației motorului. Aduceți maneta în poziția „DEMAROR MAX”.
- Maneta de comandă a frânei este localizată pe mânerul superior al maşinii de tuns iarba. Mânerul trebuie eliberat pentru a permite aprinderea și mentinut pe mânerul inferior.
- Mânerul demarorului este fixat pe mânerul superior în partea dreaptă. La pornire, stați întotdeauna în spatele mașinii de tuns iarba, în poziția de utilizare. Trageți mânerul demarorului până la pornirea motorului.
- După pornire, lăsați motorul 2- 3 minute să se încălzească înainte de a tăia iarba.
Lama începe să se rotească după pornirea aparatului.
10.3 Pornirea unui motor încălzit
- Mânerul comenzii de frână trebuie eliberat pentru a permite aprinderea și menținut pe mânerul superior.
- Împingeti mânerul demarorului cu recul până la pomirea motorului.
10.4 Oprirea motorului și a lamei
- Eliberați mânerul de comandă a frânei pentru a opri motorul și lama.
AVERTISMENT! Lama continuă să se rotească după oprirea motorului.
AVERTISMENT!! Mânerul comenzii de frână este un dispozitiv de siguranță. Nu încercați să ocoliți operațiunile sale. Lama se va roti când motorul va funcționa.
10.5 Maşină de tuns iarba cu auto propulsie
După pornirea motorului, împingeți mânerul de comandă de autopropulsie spre mânerul superior și mentineți-l în pozitie.
Maşina de tuns iarba începe să se deplaseze.
Pentru a opri maşina, eliberați maneta.
10.6 Pentru rezultate optime la tunderea ierbii
Curățați peluza de resturi. Verificați dacă nu există pe peluză pietre, bețe, sărme sau alte corpuri străine care pot fi proiectate accidental de mașina de tuns iarba în orice direcție și prezintă pericol de rănire pentru operator sau pentru alte persoane, precum și pericol de daune pentru obiectele din apropiere. Nu tăiați iarbă udă. Pentru o tăiere eficientă, nu tăiați iarbă udă; aceasta are tendința de a adera la partea de dedesubt a platformei, împiedicând tăierea corespunzătoare a ierbii. Tăiați maximum 1/3 din lungimea ierbii. Lungimea recomandată pentru cosit este de 1/3 din lungimea ierbii.
Viteza de deplasare pe sol trebuie reglată astfel încât iarba tăiată să poată fi împrăștiată uniform pe peluză. Pentru tăieri deosebit de dificile în iarbă deasă, poate fi necesară utilizarea unei viteze dintre cele mai reduse, pentru a obține o tăiere curată și uniformă.
POWERPLUS POWPG10120 RO
La tăierea ierbii înalte, este posibil să fie necesare două treceri peste peluză, coborând lama cu încă 1/3 din lungime la a doua tăiere și eventual tăind după un model diferit al traseului decât la prima trecere. De asemenea, suprapunerea într-o oarecare măsură a portiunilor tăiate la fiecare trecere ajută la curățarea tuturor portiunilor netăiate ale peluzei. Pentru obținerea unor rezultate optime și pentru o tăiere cât mai eficientă, mașina de tuns iarba trebuie utilizată la turația maximă. Curățați partea de dedesubt a platformei. Curățați întotdeauna partea de dedesubt a platformei după utilizare, pentru a evita acumularea ierbii, care împiedică un cosit corespunzător. Tăierea frunzelor. Tăierea frunzelor poate fi și ea utilă pentru peluză. La tăierea frunzelor, verificați dacă acestea sunt uscate și nu sunt depuse pe gazon în strat prea gros. Nu așteptați căderea tuturor frunzelor din arbori.
AVERTISMENT: în caz de impact cu un corp străin, opriți motorul. Scoateți cablul de la bujie, verificați cu atenție dacă nu există defectiuni la mașina de tuns iarba și remediați defectiunile înainte de repornirea și utilizarea mașinii. Vibrațiile puternice ale mașinii de tuns iarba în timpul utilizării indică o defectiune. Mașina trebuie verificată și reparată imediat.
10.7 Sistemul de avertizare pentru compartimentul de colectare a ierbii (Fig. 10)
Există o piesă de avertizare din colectorul de iarbă care indică volumul de iarbă.
- Dacă clapeta este deschisă înseamnă că mai există spațiu disponibil pentru strângerea ierbii.
- Dacă clapeta este închisă înseamnă că nu mai este spațiu disponibil pentru strângerea ierbii.
ATENTIE: nu efectuați niciun reglaj la mașina de tuns iarba înainte de a opri motorul și de a deconecta cablul bujiei.
ATENTIE: înainte de modificarea înălțimii de tăiere, opriți mașina de tuns iarba și deconectați cablul bujiei.
Mașina de tuns iarba este prevăzută cu o pârghie centrală pentru reglarea înălțimii, care permite 7 valori ale înălțimii.
- Înainte de modificarea înălțimii de tăiere a mașinii de tuns iarba, opriți mașina și deconectați cablul bujiei.
- Pârghia centrală de reglare a înălțimii permite selectarea a 7 niveluri diferite.
- Pentru modificarea înălțimii de tăiere, strângeti pârghia de reglare către roată și deplasați în sus sau în jos la înălțimea dorită.
- Toate roțile vor avea aceeași înălțime de tăiere.
11 CURĂȚARE ȘI ÎNTREȚINERE
Opriti motorul și deconectați și legați la pământ bujia înainte de a efectua orice operațiuni de reparație sau de întreținere.
Utilizarea mănușilor de siguranță este obligatorie în timpul efectuării reglajelor sau a reparațiilor la mașină.
Folosiți doar piese de schimb originale.
Operatiunile complicate – care nu sunt enumerate mai jos – trebuie efectuate doar de un centru specializat de asistentă tehnică.
POWERPLUS POWPG10120 RO
întreținerea regulată, făcută cu atenție este esențială pentru păstrarea nivelului de siguranță și a performanței inițiale a mașinii, neschimbate în timp.
La înclinarea mașinii de tăiat iarba în vederea accesului pentru efectuarea unor reparații, goliți rezervorul de combustibil. Nu înclinați niciodată mașina de tuns iarba mai mult de 90 de grade în nicio direcție și nu lăsați mașina înclinată pe nicio perioadă de timp, deoarece uleiul poate picura în filtrul de aer al motorului, cauzând probleme la pornire.
11.1 Service-ul uleiului
Verificați zilnic nivelul uleiului înainte de a porni motorul și asigurați-vă că se mentine nivelul corect de ulei. Înlocuiți uleiul de motor la fiecare 8 ore de funcționare și apoi la fiecare 50 de ore sau în fiecare sezon, în funcție de utilizare.
11.2 Bujia
Bujia trebuie înlocuită la fiecare 100 de ore sau în fiecare sezon, în funcție de utilizare. Verificați bujia înainte de utilizare și resetați distanța dintre electrozii bujiei o dată pe sezon. Consultați manualul motorului pentru a afla care este tipul corect de bujie și specificațiile distanței.
11.3 Filtrul de aer
Filtrul trebuie înlocuit. Curățați la câteva ore în condiții de mediu extrem de uscat și prăfos, deoarece performanța slabă și înecarea motorului indică faptul că filtrul de aer trebuie curățat/înlocuit.
11.4 Curățarea motorului
Curățați regulat motorul cu ajutorul unei cărpe sau al unei perii uscate. Asigurați-vă că păstrați zona carcasei suflantei fără resturi, iarbă sau praf pentru a permite circulația corectă a aerului atunci când este esențial pentru performanța motorului. De asemenea, asigurați-vă că îndepărtați complet iarba, murdăria și resturile din zona tobei de eșapament.
11.5 Depozitarea pe timpul nefolosirii
Când nu o utilizati, este bine să pregătiți mașina de tăiat iarba pentru depozitare.
- Curătati și ungeti cu atentie mașina.
- Consultați manualul motorului pentru instrucțiuni de depozitare corespunzătoare a motorului.
- Ungeti lama de tăiere cu unsoare pentru a preveni corodarea în timpul neutilizării.
- Depozitați mașina de tăiat iarba într-o zonă uscată, departe de materiale corozive cum ar fi fertilizatorii.
- Când depozitați mașina de tăiat iarba sau orice alt tip de echipament electric într-o incintă de depozitare metalică sau slab ventilată, este vital să protejați la rugină echipamentul cu un silicon cu ulei usor, mai ales cablurile și piesele mobile.
12 DATE TEHNICE
| Lățime de tăiere | 560 mm |
| Capacitate cilindru | 189 cc |
| Putere motor | 3,2 kW |
| Turație cuplare ambreiaj | 3,5 km/h |
| Volum compartiment de colectare | 70 l |
| Tip motor | Motor în 4 timpi |
| Marcă motor | Yamaha |
| Înălțime min de tăiere | 25 mm |
| Înălțime max de tăiere | 70 mm |
| Număr poziții de înălțime | 7 |
| Setare reglabilă înălțime centrală | Da |
| Auto propulsie | Da |
| Materialul carcasei | Oțel |
| Capacitatea rezervorului de ulei | 0,6 l |
| Capacitatea rezervorului de carburant | 1,2 l |
| Material compartiment de colectare | Plastic – nailon |
| Înălțimea mânerului de reglare | Da |
| Diametru roată frontală | 200 mm |
| Diametru roată posterioară | 250 mm |
| Șoc automat | Da |
| Consum redus combustibil | Da |
| Cai-putere | 4,3 CP |
| Lamă SHARPP | Da |
| Motor vinci complet | Da |
| Lungimea cablului demarorului | 220cm |
| Tip de buție | Lanternă |
| Mâner cu suprafață moale | Da |
| Material carcasă angrenaj | Aluminiu |
| Dimensiune gazon de până la | 1.500 m^2 |
| Roți cu rulmenți cu bile | Da |
| Motor gata de pornire (Ready start) | Da |
| Indicator compartiment plin | Da |
| Tip mâner | Pliabil |
| Etans la carburantul E10 | Da |
| Protectție bară frontală | Da |
| 5 funcții | Evacuare laterală |
| Funcție de cosire | |
| Evacuare posterioară | |
| Bordurare | |
| Colectare |
13 ZGOMOT
Valori ale emisiilor sonore măsurate în conformitate cu standardele aplicabile. (K=3)
Nivel de presiune acustică LpA
84 dB(A)
Nivel de putere acustică LwA
98 dB(A)
ATENTIE! Presiunea acustică poate depăși 85 dB(A), caz în care trebuie purtat un dispozitiv de protecție auditivă.
aw (Nivel vibrații)
4,1 m/s²
K = 1,5 ~m / s^2
14 GARANTIE
- Această garanție acoperă toate defectiunile de materiale sau de producție, cu excepția bateriilor, a încărcătoarelor, a pieselor defecte din cauza uzurii normale, precum sunt rulmenții, periile, cablurile, fișele sau accesoriiile precum frezele, burghiele, pânzele de ferăstrău etc.; deteriorarea sau defectele care rezultă din manipulare defectuoasă, accidente sau modificări. Nu se acoperă nici costul transportului.
- Deteriorarea și/sau defectiunile rezultate ca urmare a utilizării necorespunzătoare nu sunt acoperite de prevederile garantiei.
- Nu se asumăm, de asemenea, nicio responsabilitate pentru vătămarea corporală ce are drept cauză utilizarea necorespunzătoare a aparatului.
- Reparațiile pot fi efectuate doar de către un centru de service autorizat pentru sculele Powerplus.
- Puteti obține întotdeauna mai multe informații, apelând numărul de telefon 00 32 3 292 92 90.
- Toate costurile de transport trebuie suportate de client, în afara cazului în care s-a convenit în alt fel, în scris.
- În același timp, nu se poate ridica nicio pretenție în garanție dacă deteriorarea aparatului se datorează întreținerii neglijente sau suprasolicitării.
- Se exclude în mod categoric de la garanție defectiunea datorată pătrunderii de fluide, pătrunderii excesive a prafului, deteriorarea intenționată (cu intenție sau din neglijență gravă), utilizarea inadecvată (doar pentru destinații pentru care acest dispozitiv nu este potrivit), utilizarea incompetentă (de ex nerespectarea instrucțiunilor din manual), fulgere sau asamblarea de către un nespecialist, tensiune incorrectă de alimentare de la rețea. Această listă nu este exhaustivă.
- Acceptarea pretențiilor în garanție nu poate duce niciodată la prelungirea perioadei de garanție, nici la începutul unei noi perioade de garanție în cazul înlocuirii unui aparat.
- Aparatele sau componentele înlocuite în garanție rămân prin urmare proprietatea Varo NV.
- Ne rezervăm dreptul de a respinge orice pretenție pentru care cumpărarea nu poate fi verificată sau dacă este clar că produsul nu a fost întreținut în mod corespunzător. (fante de aerisire curate, perii de cărbune întreținute periodic, ...)
Dovada cumpărării trebuie păstrată ca dovadă a datei cumpărării. - Scula nedemontată trebuie înapoiată comerciantului într-o stare acceptabilă de curățenie, (în cutia sa originală dacă e cazul) și împreună cu dovada cumpărării.
15 MEDIU
În cazul în care aparatul trebuie înlocuit după utilizare intensă, nu îl aruncați împreună cu gunoiul menajer, ci depozitați-l într-un mod sigur pentru mediu.
Eliminați uleiul de motor uzate într-un mod care menajează mediul înconjurător. Vă sugerăm să îl transportați într-un container sigilat la statia dvs. locală de service în vederea reciclării.
Nu aruncați la gunoi și nu goliți pe sol.
POWERPLUS POWPG10120 RO 16 DECLARATIA DE CONFORMITATE
VARO – Vic. Van Rompuy N.V – Joseph Van Instraat 9 – BE2500 Lier – Belgia, declară că
produsul:
MAŞINĂ DE TUNS IARBA CU AUTOPROPULSIE 189cc 560mm
marcă înregistrată: POWERplus
model: POWPG10120
este în conformitate cu specificațiile esențiale și alte prevederi relevante ale Directivelor Europene aplicabile, pe baza aplicării standardelor europene armonizate. Orice modificare neautorizată a aparatelor atrage după sine anularea acestei declarații.
Directivele europene (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):
2006/42/EC
2014/30/EU
2000/14/EC
Anexa VI LwA
Măsurat
96dB(A)
Garantat
98dB(A)
Notified Body
TuV Sud - DE
Standardele europene armonizate (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):
EN ISO 5395-1 : 2013 - A1
EN ISO 5395-2 : 2013 - A2
EN ISO 14982. : 2009
Persoana care păstrează documentația tehnică : Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.
Subsemnatul acționează în numele Directorului general executiv al societății,
