Тип продукт	Самоходна косачка за трева
Марка	PowerPlus
Модел	POWPG10120
Двигател	4-тактов, Yamaha, 189 cm³, 3,2 kW (4,3 к.с.)
Ширина на косене	560 mm
Височина на косене	25 - 70 mm (7 позиции)
Обем на торбата за събиране	70 L
Самоход	Да
Материал на шасито	Стомана
Предни колела	200 mm (сачмени лагери)
Задни колела	250 mm (сачмени лагери)
Капацитет на резервоара за гориво	1,2 L
Капацитет на резервоара за масло	0,6 L
Ниво на звуково налягане	84 dB(A)
Ниво на акустична мощност	98 dB(A)
Вибрации	4,1 m/s²
Функции	5 в 1: задно изхвърляне, мулчиране, странично изхвърляне, събиране, косене на краища
Максимална площ на тревна площ	1 500 m²
Гориво	Безоловен бензин (съвместим с E10)
Стартиране	Автоматичен стартер
Нож	Sharp (остър)
Дръжка	Сгъваема с Soft Grip покритие
Централно устройство за регулиране на височината	Да
Индикатор за пълна торба	Да
Преден щит	Да

Често задавани въпроси - POWPG10120 PowerPlus

Как да стартирате студен двигател?

Поставете лоста за регулиране на скоростта на STARTER MAX. Натиснете лоста за управление на спирачката към горната дръжка. Издърпайте стартерното въже, докато двигателят запали. Оставете да загрее 2-3 минути преди косене.

Как да регулирате височината на косене?

Спрете двигателя и изключете кабела на свещта. Натиснете централния лост за регулиране към колелото, след това го преместете нагоре или надолу до желаната височина сред 7-те позиции. Уверете се, че всички колела са настроени на еднаква височина.

Как да превключите в режим на мулчиране?

При изключен двигател и неподвижен нож: повдигнете задния капак, извадете торбата за събиране. Натиснете клина за мулчиране в шасито и го заключете с бутона. Спуснете задния капак. Мулчирането връща фино нарязаната трева като естествен тор.

Кога трябва да смените двигателното масло?

Първата смяна на масло се извършва след 8 часа работа, след това на всеки 50 часа или всеки сезон. Проверявайте нивото на маслото преди всяка употреба с пръчката. Използвайте масло SAE30, максимум 500 ml.

Какъв тип гориво да използвате?

Използвайте нов и чист безоловен бензин. Горивото E10 е съвместимо. Не смесвайте масло с бензина. Пълнете до основата на гърловината, без да препълвате. Купувайте само количество, което ще използвате в рамките на 30 дни.

Как да съхранявате косачката извън сезона?

Почистете и смажете старателно косачката. Консултирайте се с ръководството на двигателя за инструкции за съхранение. Намажете ножа с антикорозионна грес. Съхранявайте на сухо място, далеч от торове и корозивни материали. Ако се съхранява в метален или лошо вентилиран гараж, нанесете тънък слой силиконово масло върху кабелите и подвижните части, за да предотвратите ръжда.

Какво да направите при необичайни вибрации?

Незабавно спрете двигателя. Извадете кабела на свещта. Внимателно огледайте косачката, особено ножа и шасито, за повреди. Извършете необходимите ремонти преди рестартиране. Значителни вибрации показват механичен проблем.

Как да инсталирате торбата за събиране?

Повдигнете задния капак на косачката. Закачете торбата за събиране отзад, като се уверите, че е добре закрепена. Спуснете капака. За да я свалите, повдигнете отново капака и издърпайте торбата. Торбата има индикатор за пълнене: отворена клапа = свободно място, затворена клапа = торбата е пълна.

Какви са основните предпазни мерки?

Винаги носете дълги панталони и нехлъзгащи се обувки. Не косете боси. Преди косене отстранете предмети, които могат да бъдат изхвърлени. Никога не работете с двигателя в затворено помещение (риск от въглероден окис). Спрете двигателя преди да изпразните торбата, да регулирате височината или да почиствате. Дръжте ръцете и краката далеч от въртящите се ножове. Използвайте защита за слуха и предпазни очила.

Как да превключите на косене със странично изхвърляне?

При изключен двигател и неподвижен нож: отстранете торбата за събиране. Поставете клина за мулчиране. Повдигнете страничната клапа, поставете страничния улей за изхвърляне върху куките, след това освободете затвора, за да го задържите. Страничната клапа се затваря автоматично, когато улеят се отстрани.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ POWPG10120 PowerPlus

1 ПРЕДНАЗНАЧЕНИЕ НА ИНСТРУМЕНТА....3
2 ОПИСАНИЕ (ФИГ. А) 3
3 СПИСЪК НА СЪДЪРЖАНИЕТО НА ОПАКОВКАТА....3
4 СИМВОЛИ....4
5 ОБЩИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ....5
5.1 Обучение .... 5
5.2 Подготовка .... 5
5.3 Рабома....6
5.4 Поддръжка и съхранение....7
6 ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ....7
7 ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ПРИ РАБОТА С БЕНЗИН....8
8 МОНТИРАНЕ 8
8.1 Сгъваема ръкохватка....8
8.2 Регулиране на подходящия ъгъл (Фиг. 2)......8
8.3 Монтаж и демонтаж на уловителя на тревата....9
8.4 Стартерна ръкохватка....9
8.5 Височина на косене 9
9 5 B 1....9
9.1 Какво е разпръскване....9
9.2 Различни употреби....9
9.2.1 Преустройство за разпръскваща косачка 9
9.2.2 Преустройство за косачка със странично изпразване....9
9.2.3 Косене с торба за събиране на тревата....10
9.2.4 Работа без торба за събиране на трева....10
9.2.5 Подрязване на ръбове (Фиг. 8)....10
10 РАБОТНИ ИНСТРУКЦИИ .... 10
10.1 Преди да запалите двигателя....10
10.1.1 Доливане на масло....10
10.1.2 Доливане на БЕНЗИН (Фиг. 9)....11
10.2 Стартиране на студен двигател .... 11

POWERPLUS POWPG10120 BG

10.3 Стартиране на загрян двигател....12
10.4 Спиране на двигателя и ножа.... 12
10.5 Самоходна косачка 12
10.6 За най-добри резултати при косене 12
10.7 Предупредителна система за кутията за тревата (Фиг. 10) ...... 13
10.8 Инструкции за регулиране на височината .... 13
11 ПОЧИСТВАНЕ И ПОДДРЪЖКА .... 13
11.1 Обслужване на маслото....14
11.2 Запалителна свещ....14
11.3 Въздушен филтър 14
11.4 Почистване на двигателя....14
11.5 Съхранение извън сезона....14
12 ТЕХНИЧЕСКИ ДАННИ .... 15
13 ШУМ....16
14 ГАРАНЦИЯ....16
15 ОКОЛНА СРЕДА....17
16 ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ ..... 17

POWERPLUS POWPG10120 BG

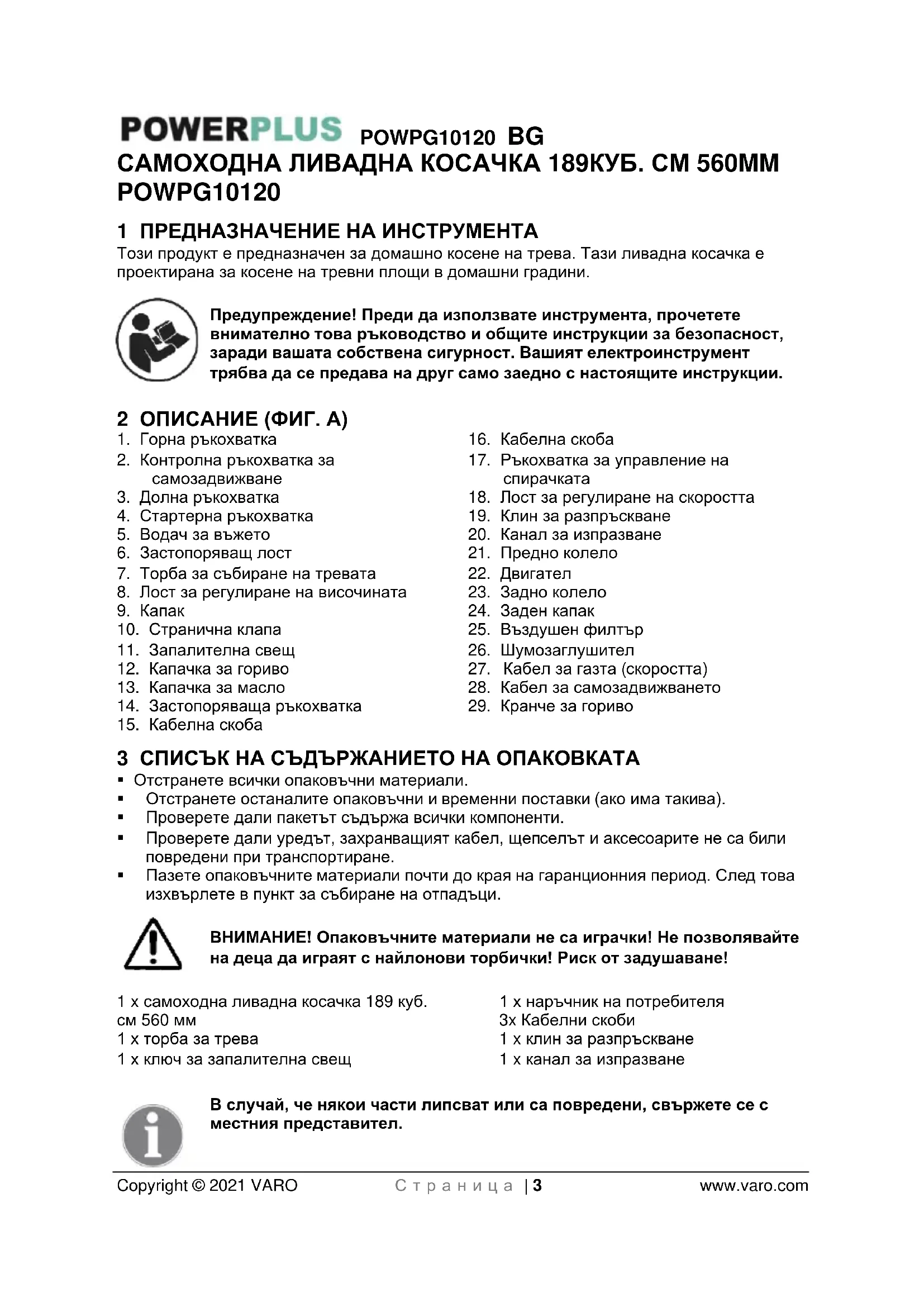

САМОХОДНА ЛИВАДНА КОСАЧКА 189КУБ. СМ 560ММ POWPG10120

1 ПРЕДНАЗНАЧЕНИЕ НА ИНСТРУМЕНТА

Този продукт е предназначен за домашно косене на трева. Тази ливадна косачка е проектирана за косене на тревни площи в домашни градини.

Предупреждение! Преди да използвате инструмента, прочетете внимателно това ръководство и общите инструкции за безопасност, заради вашата собствена сигурност. Вашият електроинструмент трябва да се предава на друг само заедно с настоящите инструкции.

2 ОПИСАНИЕ (ФИГ. А)

1. Горна ръкохватка

2. Контролна ръкохватка за самозадвижване

3. Долна ръкохватка

4. Стартерна ръкохватка

5. Водач за въжето

6. Застопоряващ лост

7. Торба за събиране на тревата

8. Лост за регулиране на височината

9. Капак

10. Странична клапа

11. Запалителна свещ

12. Капачка за гориво

13. Капачка за масло

14. Застопоряваща ръкохватка

15. Кабелна скоба

16. Кабелна скоба

17. Ръкохватка за управление на спирачката

18. Лост за регулиране на скоростта

19. Клин за разпръскване

20. Канал за изпразване

21. Предно колело

22. Двигател

23. Задно колело

24. Заден капак

25. Въздушен филтър

26. Шумозаглушител

27. Кабел за газта (скоростта)

28. Кабел за самозадвижването

29. Кранче за гориво

3 СПИСЪК НА СЪДЪРЖАНИЕТО НА ОПАКОВКАТА

- Отстранете всички опаковъчни материали.

- Отстранете останалите опаковъчни и временни поставки (ако има такива).

■ Проверете дали пакетът съдържа всички компоненти.

- Проверете дали уредът, захранващият кабел, щепсельт и аксесоарите не са били повредени при транспортиране.

- Пазете опаковъчните материали почти до края на гаранционния период. След това изхвърлете в пункт за събиране на отпадъци.

ВНИМАНИЕ! Опаковъчните материали не са играчки! Не позволявайте на деца да играят с найлонови торбички! Риск от задушаване!

1 x ключ за запалителна свещ

1 x наръчник на потребителя

3x Кабелни скоби

1 x клин за разпръскване

1 x канал за изпразване

В случай, че някои части липсват или са повредени, свържете се с местния представител.

4 СИМВОЛИ

В настоящия наръчник и/или върху машината са използвани следните символи:

	Указа опасност от травма или повреда на инструмента.		В съответствие с важни приложими стандарти по безопасност на Европейски директиви.
	Преди да използвате машината, прочетете ръководството.		Не допускайте доближаване на странични лица. Внимавайте с изхвърлени предмети, ударени от режещата приставка.
	Опасност – въртящи се остриета. Дръже ръцете и краката си далеч от остри предмети. Дръже ръцете си далеч от остриетата. Не докосвайте остриетата при започване на работа с уреда.		Петролът е възпламеняем. Пазете от огън. Оставете двигателя да се охлади най. малко 2 минути преди доливане на гориво.
	Токсичен дим! Не работете на закрито. Бензиновите двигатели отделят въглероден моносид. НЕ работете в затворени помещения.	[ХЗКС]	Използвайте предпазни средства за ушите. Използвайте предпазни средства за очите.
	При ремонт моля извадете запалителната свещ. След това извършете ремонта съгласно ръководството за експлоатация.		Внимание: Двигателят е горещ Не докосвайте горещ шумозаглушител или цилиндър. Възможно е да се изгорите. При работа тези части се нагорецяват изключително силно. След изключване остават горещи за кратък период от време.
	Използвайте предпазни средства за очите.		Използвайте предпазни средства за ушите.
	Носете защитни ръкавици.		Дръжте ръцете и краката си далеч.

POWERPLUS

POWPG10120 BG

Предупреждение: Поддържайте знаците за безопасност чисти и видими върху оборудването. Заменяйте знаците за безопасност ако липсват или са нечетливи.

ПРЕДУПРЕЖДЕНИЕ: При използване на бензинови инструменти, винаги трябва да се спазват основните предпазни мерки за безопасност, включващи долупосоченото, за да е избегне рискът от сериозно нараняване и/или повреда на устройството. Прочетете инструкциите преди работа с този продукт и ги запазете за бъдещи справки.

ПРЕДУПРЕЖДЕНИЕ: Тази машина произвежда електромагнитно поле по време на работа. Това поле може при определени обстоятелства да влияе на активни или пасивни медицински импланти. За намаляване на риска от сериозно или фатално нараняване препоръчваме лицата с медицински импланти да се консултират със своя лекар и д производителя на медицинския имплант, преди да работят с тази машина.

5.1 Обучение

• Прочетете внимателно инструкциите. Запознайте се добре с регулаторите и правилното използване на оборудването;
• Не позволявайте на деца и на хора, незапознати с тези инструкции, да използват косачката. Възможно е местните нормативни мерки да ограничават възрастта на оператора;
  Никога не косете, когато наблизо има хора, и по-специално деца, или домашни животни;
• Не забравяйте, че операторът или потребителят носи отговорност за инциденти или други опасности, които могат да застрашават хората или тяхното имущество.
• Операторите трябва да получат подходящо обучение за употребата, регулиране и работата на машината, включително забранените операции.

5.2 Подготовка

• Когато косите, винаги носете подходящи обувки и дълги панталони. Не работете с оборудването, ако сте боси или с отворени сандали;
• Проверете внимателно зоната, в която ще бъде използвано оборудването и отстранете всички предмети, които могат да бъдат изхвърлени от машината;

ПРЕДУПРЕЖДЕНИЕ- Бензинът е силно запалим.

Съхранявайте горивото в специално предназначени за целта контейнери;
■ Доливайте гориво само на открито и през това време не пушете;
- добавяйте гориво преди да запалите двигателя. В никакъв случай не сваляйте капачката на резервоара за гориво и не добавяйте бензин, докато двигателят работи или е горещ;
- Ако разлеете бензин, не се опитвайте да запалите двигателя, а преместете машината далече от разлятото и избягвайте да създавате всякакъв източник на запалване, докато бензиновите пари не се разсеят;
Завивайте здраво всички капачки на резервоари за гориво и контейнери;
- Заменяйте неизправните шумозаглушители;
- Преди използване винаги проверявайте визуално дали ножовете, болтовете на ножовете и блокът за рязане не са износени или повредени. Сменяйте износените или повредени ножове и болтове като комплекти, за да запазите баланса;

POWERPLUS

POWPG10120 BG

5.3 Рабома

- Не работете с двигателя в ограничено пространство, където могат да се съберат опасни пари на въглероден оксид;

- Предупреждение! Не използвайте ливадната косачка, когато има риск за осветлението.

- Препоръчва се да се ограничи продължителността на работа, за да се намали рискът от шум и вибрации.

Внимавайте, когато използвайте ливадната косачка върху наклони или близо до стръмни склонове, канали или банкети.

- Косете само през деня или на добро изкуствено осветление;

- Избягвайте да работите с оборудването в мокра трева, когато това е целесъобразно;

■ Винаги се уверявайте, че сте стъпили здраво, когато работите по наклон;

■ Вървете, никога не тичайте;

- При ротационни машини с колела косете напречно на наклона, никога нагоре или надолу;

- Проявявайте изключително внимание при смяната на посоката, когато сте на наклон;

■ Не косете по много стръмни наклони;

- Проявявайте изключително внимание при обръщане или дърпане на косачката към вас;

- Спрете ножа(овете), ако косачката трябва да бъде наклонена за транспортиране при пресичане на повърхности без трева и при пренасяне на косачката към и от зоната, която трябва да бъде окосена;

- Никога не работете с косачката, ако предпазните средства са повредени или свалени, например, ако дефлекторите и/или уловителите на трева не са на място;

Внимание: Не трябва да работите с ливадната косачка без да са поставени изцяло уловителите на трева или самозатварящият се предпазител на отвора за разтоварване.

- Не променяйте или манипулирайте което и да било запечатано регулиране за управление на оборотите на двигателя.

- Предпазните системи или функции на ливадната косачка не трябва да бъдат манипулирани или изключвани.

■ Не променяйте управляващите настройки на двигателя и не го форсирайте;

- Преди да запалите двигателя, освободете всички ножове и съединители на задвижването;

Запалете двигателя внимателно съгласно инструкциите, като държите краката си далече от ножа(овете);

■ Не накланяйте косачката, докато запалвате двигателя;

■ Не запалвайте двигателя, докато стоите пред изходния ръкав за тревата;

- Не поставяйте ръцете или краката си близо до въртящите се части или под тях. По всяко време стойте настрани от изходния отвор;

Никога не повдигайте и не носете косачката, докато двигателя работи;

- Спрете двигателя и изключете кабела на запалителна свещ, уверете се, че всички движещи се части са спрели напълно и, ако има ключ, го извадете:

– Преди да чистите задръствания или да освобождавате ръкава;

– Преди проверка, почистване или работа по косачката;

– След удар в чужд предмет. Проверете косачката за наличие на повреди и направете ремонт, преди отново да я запалите и да работите с нея;

– Ако косачката започне да вибрира по анормален начин (проверете незабавно);

POWERPLUS POWPG10120 BG

• Спрете двигателя и изключете кабела на запалителна свещ, уверете се, че всички движеши се части са спрели напълно и, ако има ключ, го извадете:
  – Винаги, когато се отдалечавате от косачката:
  – Преди доливане на гориво;
• Намалете настройката на дроселната клапа по време на изключването на двигателя и, ако той е снабден със стопорен клапан, изключвайте горивото сред приключване на косенето:
  ■ Движете се бавно, когато използвате теглена седалка.

5.4 Поддръжка и съхранение

Всички гайки, болтове и винтове трябва да бъдат добре затегнати, за да сте сигурни, че оборудването е в състояние, безопасно за работа:
Никога не съхранявайте оборудването в сграда, ако в резервоара му има бензин, тъй като парите могат да стигнат до открит пламък или искра:
- Оставете двигателя да изстине, преди да го приберете в затворено място;
- За да намалите опасността от пожар, пазете двигателя, шумозаглушителя, отделението за акумулатора и зоната за съхранение на бензин чисти от трева, листа и голямо количество грес;
■ Проверявайте често отделението за трева за износване или повреда;
▪ Сменяйте износените или повредени части, за да повишите безопасността:
- Ако горивният резервоар трябва да бъде източен, това трябва да се извърши на открито.
- Неправилната поддръжка, употребата на неотговарящи на изискванията резервни части или отстраняването или модификацията на компоненти свързани с безопасността могат да повредят ливадната косачка и да наранят сериозно операторите.
- Използвайте само ножовете и резервните части препоръчвани от производителя. Употребата на неоригинални части може да повреди машината и да нарани операторите. Поддържайте ливадната косачка в добро работно състояние.
- Ако устройството за спиране на ножа не работи, моля, свържете се със сервизния център за помощ.

Предупреждение: Не докосвайте въртящите се ножове.

Предупреждение: Доливайте гориво на добре вентилирани места със спрян двигател.

6 ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ

• Работете с ливадната косачка само с монтирана кутия за трева и/или дефлекторна плоча
• Спирайте двигателя преди да изпразните кутията за трева или да регулирате височината на косене.
• Дръжте ръцете и краката си далеч от зоната под ливадната косачка или под отвора за разтоварване на тревата, когато двигателят работи.
• Преди косене почистете ливадата от всички чужди предмети, които могат да бъдат изхвърлени от ливадната косачка.
• Дръжте децата, други хора и домашни любимци на безопасно разстояние, когато работите с ливадната косачка.
  ■ Не накланяйте никога ливадната косачка, когато я стартирате.

POWERPLUS POWPG10120 BG

7 ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ПРИ РАБОТА С БЕНЗИН

ВНИМАНИЕ: Бъдете извънредно внимателни при работа с горива. Те са лесно запалими, а парите са взривоопасни. Трябва да се спазват следните правила

• Използвайте само одобрени контейнери.
• Никога не сваляйте капачката на горивото и не добавяйте гориво при работещ източник на захранване. Оставете изпускателните компоненти на двигателя да изстинат преди да налеете гориво.
• Не пушете.
  Никога не наливайте гориво в устройството, когато сте на закрито.
• Никога не съхранявайте устройството или контейнерите с гориво на места, където има открит пламък, например до бойлери.
• Ако разлеете гориво, не се опитвайте да включите захранващия източник, а преместете устройството встрани от разлятото, преди да го включите.
• Винаги поставяйте на място и затягайте здраво капачката на горивото, след като го долеете.
• Ако искате да източите резервоара, трябва да го направите на открито.

8 МОНТИРАНЕ

8.1 Сгъваема ръкохватка

1. Фиксирайте долните ръкохватки в тялото на машината с болтове, застопоряващи бутони (Фиг. 1А).
2. Вдигнете двата застопоряващи лоста за да освободите горните профили на ръкохватката за сгъване.
3. Натиснете за да затворите застопоряващия лост за застопоряване на профилите на ръкохватката в работна позиция (Фиг. 1В).
4. Регулирайте натягането като завъртите застопоряващата гайка с подходящ гаечен ключ.
5. Прикрепете кабелната скоба към показаната позиция и след това закрепете кабела (Фиг. 1С, Фиг. 1D).

Внимание: Жилата за задвижването и стартера трябва винаги да бъдат позиционирани върху напречния профил на ръкохватката за бутане. Това осигурява свободно движение на жилата върху долната секция на ръкохватката за бутане, когато ръкохватката е сгъната.

Неправилният монтаж на тези жила може да доведе до повреда и/или напрягането им, което ще причини неизправно функциониране на машината. В този случай гаранцията отпада.

8.2 Регулиране на подходящия ъгъл (Фиг. 2)

1. Изтеглете застопоряващия лост за отваряне.
2. Завъртете горната ръкохватка центрована към предавката за регулиране на ъгъла, за да регулирате подходящия ъгъл в диапазона -20° до 20°, както е показано на Фиг. 2.
3. Затворете с натиск застопоряващия лост за да свържете долната и горната ръкохватка.

POWERPLUS POWPG10120 BG

8.3 Монтаж и демонтаж на уловителя на тревата

1. За монтаж: Вдигнете задния капак и закрепете уловителя на тревата към задната част на косачката (Фиг. 3А) (Фиг. 3В).

2. За демонтаж: хванете и вдигнете задния капак, снемете уловителя на тревата.

8.4 Стартерна ръкохватка

1. Дръпнете стартерната ръкохватка от двигателя към водача за въжето (Фиг. 4А).

8.5 Височина на косене

1. Натиснете навън за да освободите лоста от рейката. Придвижете лоста напред или назад за регулиране на височината (Фиг. 5 и вижте точка 10.7).

95B1

Тези косачки могат да бъдат преустроени от своята нормална функция според целта на приложението:

- От косачка със задно изпразване на:

косачка разпръскваща тревата или на косачка със странично изпразване.

9.1 Какво е разпръскване

При разпръскване тревата се коси на една работна стъпка, след това се раздробява фино и връща върху тревната площ като естествен тор.

Съвети за косене с разпръскване:

■ Редовно подрязване с макс. 2 см от 6 см до 4 см височина на тревата.

▪ Употреба на остър режещ нож.

- Движете се само с работна стъпка.

- Периодично почиствайте разпръскващия клин, вътрешната страна на корпуса и ножа на косачката.

9.2 Различни употреби

9.2.1 Преустройство за разпръскваща косачка

1. Вдигнете задния капак и извадете торбата за събиране на тревата (Фиг. 6А).

2. Натиснете клина за разпръскване на тревата в горната част. Застопорете разпръскващия клин с бутона в отвора на горната част (Фиг. 6В).

3. Спуснете отново задния капак.

9.2.2 Преустройство за косачка със странично изпразване

■ Вдигнете задния капак и извадете торбата за събиране на тревата.
- Монтирайте разпръскващия клин.
Вдигнете страничната клапа за странично изпразване (Фиг. 7А).
Закрепете страничния канал за изпразване на място, на куките предвидени за тази цел.

POWERPLUS POWPG10120 BG

- Освободете клапата, така че тя да притисне страничния канал за изпразване към корпуса.

9.2.3 Косене с торба за събиране на тревата

За косене с торба за събиране на тревата демонтирайте разпръскващия клин и канала за странично изпразване и монтирайте торбата за събиране на тревата.

Демонтаж на разпръскващия клин.

■ Вдигнете задния капак и извадете разпръскващия клин.

Демонтаж на канала за странично изпразване:

Вдигнете страничната клапа и отстранете канала за изпразване.

- Страничната клапа затваря автоматично отвора за изпразване на корпуса с помощта на пружинната сила.

- Периодично почиствайте страничната клапа и отвора за изпразване от остатъци трева и полепнали замърсявания.

Монтаж на торбата за събиране на тревата:

- За поставяне: повдигнете задния капак и окачете торбата за събиране на тревата към задната част на косачката.

- За снемане: хванете и повдигнете задния капак, снемете торбата за събиране на тревата.

9.2.4 Работа без торба за събиране на трева

Можете да работите с ливадната косачка без торба за събiranе на трева нито клин за разпръскване. Трябва обаче винаги да се уверявате, че задната клапа / дефлектор е винаги сгънат към корпуса.

9.2.5 Подрязване на ръбове (Фиг. 8).

Косачката е конструирана така, че диаметърът на горната част е извън линията на колелата. По такъв начин можете да подрязвате ръбове много лесно.

10 РАБОТНИ ИНСТРУКЦИИ

10.1 Преди да запалите двигателя

Тази косачка е доставена БЕЗ МАСЛО ИЛИ БЕНЗИН в двигателя.

10.1.1 Доливане на масло!

Преди всяка следваща употреба трябва да проверявате нивото на маслото и при необходимост да доливате 500 ml моторно масло SAE30.

ВНИМАНИЕ: НЕ препълвайте двигателя с масло, защото той ще започне да пуши силно от заглушителя при стартиране.

■ Уверете се, че ливадната косачка е хоризонтална.
Извадете маслоизмерителната пръчка от отвора за наливане на масло.

POWERPLUS POWPG10120 BG

• Избършете до чисто маслоизмерителната пръчка, поставете я отново и затегнете капачката на масления резервоар, след което я извадете отново. Нивото на маслото трябва да бъде в рамките на маркировката и то трябва да е чисто и със златист цвят.
  ■ Долейте, ако нивото на маслото е твърде ниско.

ВАЖНО:

• Проверявайте нивото на маслото преди всяка употреба. Доливайте масло, ако е необходимо. Доливайте до линията за пълно ниво на измерителната пръчка.
• Сменяйте маслото след всеки 25 часа работа или на всеки сезон. Може да се наложи да сменяте маслото по-често при прашни, замърсени условия.

10.1.2 Доливане на БЕНЗИН (Фиг. 9)

ПРЕДУПРЕЖДЕНИЕ: Никога не доливайте гориво в резервоара, когато сте на закрито, при работещ двигател или без да сте оставили двигателя да изстине поне за 15 минути след работа.

–Напълнете горивния резервоар до основата на шийката за пълнене на гориво. Използвайте свеж, чист, редовен, безоловен бензин.

– Не препълвайте.
– Не смесвайте масло с бензина.
–За гарантиране на свежестта на горивото, купувайте гориво само в количества, които ще бъдат използвани в рамките на 30 дни.

ВНИМАНИЕ: Изтривайте всяко разлято масло или гориво. Не съхранявайте, разливайте или използвайте бензин близо до открит пламък.

ВНИМАНИЕ: Горивата смесени с алкохол (наречени газохол или използващи етанол или метан могат да поглъщат влага, което води до сепарация и формиране на киселини по време на съхранение. Киселинният газ може да повреди горивната система на двигателя по време на съхранение. За предотвратяване на проблеми с двигателя горивната система трябва да бъде изпразвана преди съхранение (Вижте раздела „Съхранение” по-долу в ръководството).

10.2 Стартиране на студен двигател

• Лостът за регулиране на скоростта (18), намиращ се от дясната страна на горната ръкохватка, се използва за регулиране на скоростта на двигателя. Преместете лоста в позиция „STARTER MAX“ (СТАРТЕР МАКС.).
• Ръкохватката за управление на спирачката се намира в горната ръкохватка на ливадната косачка. Ръкохватката трябва да бъде натисната, за да позволи запалването и задържана към долната ръкохватка.
• Стартерната ръкохватка е закрепена към горната ръкохватка от дясната страна. При стартиране винаги заставайте зад ливадната косачка в работна позиция. Издърпайте стартерната ръкохватка, докато двигателят стартира.
• След като стартира, оставете за 2 - 3 минути двигателя да загрее, преди да косите.

Ножът започва да се върти, след като двигателят стартира.

POWERPLUS POWPG10120 BG

10.3 Стартиране на загрян двигател

• Натиснете ръкохватката за управление на спирачката, за да позволите запалването и задръжте срещу горната ръкохватка.
  Издърпайте възвратната стартерна ръкохватка, докато двигателят запали.

10.4 Спиране на двигателя и ножа

- Отпуснете ръкохватката за управление на спирачката, за да спрете двигателя и ножа.

ПРЕДУПРЕЖДЕНИЕ!! Ножът продължава да се върти, след като двигателят е изключен.

ПРЕДУПРЕЖДЕНИЕ!!Ръкохватката за управление на спирачката е предпазно устройство. Не се опитвайте никога да шунтирате неговата работа. Ножът ще се върти, когато двигателят работи.

10.5 Самоходна косачка

След като двигателят стартира, контролната ръкохватка за самозадвижване нагоре към горната ръкохватка и я задръжте в тази позиция.

Косачката започва да се движи.

За да спрете косачката, отпуснете лоста.

10.6 За най-добри резултати при косене

Почистете тревата от отпадъци. Уверете се, че косачката е чиста от камъни, клечки, тел или други чужди предмети, които биха могли случайно да бъдат изхвърлени от косачката във всяка посока и да причинят нараняване на оператора и други хора, както и материални щети на околни обекти. Не косете мокра трева. За ефективно косене не косете мокра трева, защото тя има склонност да прилепва под горния капак и да възпрепятства правилното косене на тревата. Косете не повече от 1/3 от височината на тревата. Препоръчителното косене е до 1/3 от височината на тревата. Скоростта на придвижване трябва да бъде настроена така, че окосената трева да бъде разпръсната равномерно върху ливадата. За особено трудно косене на дебела трева може да се наложи извършването на чисто бавно косене. При косене на висока трева може да се наложи да косите на две минавания, като спуснете ножа на още 1/3 от височината за второто косене и може би като косите по различна схема от използваната първия път. Припокриването на косенето по малко при всяко минаване също помага за почистването на окосената трева останала по ливадата. С косачката трябва винаги да се работи с напълно отворена дроселна клапа за постигане на най-добро косене и най-ефективно изпълнение на косенето.

Почистете долната страна на горния капак. не забравяйте да почистите долната страна на горния капак от натрупванията на трева, която би предотвратила правилното разпръскване. Косене на листа. Косенето на листа също може да е благоприятно за вашата ливада. Когато косите листа се уверете, че те са сухи и не са много плътно върху ливадата. Не чакайте всички листа да паднат от дърветата преди да косите.

ПРЕДУПРЕЖДЕНИЕ: Ако ударите чужд предмет, спрете двигателя. Отстранете проводника от запалителната свещ, проверете цялостно косачката за повреда и ремонтирайте повредата преди да рестартирате и работите с косачката. Прекомерните вибрации по време на работа на косачката са признак за повреда. Устройството трябва незабавно да бъде инспектирано и ремонтирано.

POWERPLUS POWPG10120 BG

10.7 Предупредителна система за кутията за тревата (Фиг. 10)

Има предупредителен елемент в уловителя на тревата, който указва обема на тревата.

• Ако клапата е отворена, това означава, че все още има място за събиране на тревата.
• Ако клапата є затворена, това означава, че няма повече място за събиране на тревата.

10.8 Инструкции за регулиране на височината

ВНИМАНИЕ: Не правете никакви регулировки по косачката преди първо да спрете двигателя и да откачите проводника на запалителната свещ.

ВНИМАНИЕ: Преди да промените височината на косене, спрете косачката и откачете кабела на запалителната свещ.

Вашата косачка е оборудвана с лост за централно регулиране на височината с 7 позиции за височината.

1. Спрете косачката и откачете кабела на запалителната свещ преди да промените височината на косене на косачката.
2. Лостът за централно регулиране на височината предлага 7 различни позиции на височината.
3. За промяна на височината на косене натиснете лоста за регулиране към колелото, придвижете го нагоре или надолу до желаната височина (Фиг. 11).
4. Всички колела ще бъдат на една и съща височина на рязане.

Спрете двигателя и разкачете и заземете запалителната свещ преди каквито и да било операции по ремонта или поддръжката.

Употребата на предпазни очила е задължителна, когато извършвате настройка или ремонтирате машината

Използвайте само оригинални резервни части

Сложни операции, които не са посочени по-долу, трябва да бъдат изпълнявани само от специализиран център за техническа помощ.

Редовната и грижлива поддръжка е важна за поддържане на нивото на безопасност и първоначалните характеристики на машината непроменени във времето.

Когато преобръщате ливадната косачка за достъп за извършване на ремонти, изпразвайте горивния резервоар. Не преобръщайте никога ливадната косачка на повече от 90 градуса в която и да било посока и не оставяйте никога косачката преобърната продължително време, тъй като може да капе масло върху въздушния филтър на двигателя, причинявайки с това проблеми при стартиране.

POWERPLUS POWPG10120 BG

11.1 Обслужване на маслото

Проверявайте нивото на маслото всеки ден, преди за стартирате двигателя, за да се уверите, че се поддържа правилното ниво на маслото. Сменяйте моторното масло след 8 часа работа или след това на всеки 50 часа или всеки сезон, в зависимост от употребата.

11.2 Запалителна свещ

Запалителната свещ трябва да бъде сменяна на всеки 100 часа или всеки сезон в зависимост от употребата. Проверете свещта преди всяка употреба и регулирайте хлабината на свещта всеки сезон. Вижте ръководството на двигателя за правилния тип свещ и спецификациите на хлабината.

11.3 Въздушен филтър

Въздушният филтър трябва да бъде сменян. Почиствайте на всеки няколко часа при изключително сухи и прашни условия, тъй като лошата ефективност и заливането обикновено указват, че въздушният филтър трябва да бъде почистен/сменен.

11.4 Почистване на двигателя

Почиствайте двигателя редовно със суха четка или кърпа. Осигурете поддържането на корпуса за издухване свободен от остатъци, трева и прах, за да позволите правилна циркулация на въздуха, което е важно за ефективността на двигателя. Освен това отстранете всичката трева, замърсявания и остатъци от зоната на шумозаглушителя.

11.5 Съхранение извън сезона

Добра практика е да подготвите своята ливадна косачка за съхранение, когато не се използва.

■ Почистете и смажете цялостно ливадната косачка.
Вижте ръководството на двигателя за правилните инструкции за съхранение на двигателя.
■ Покрийте режещия нож с грес, за да предотвратите корозия, когато не е в употреба.
- Съхранявайте косачката на чисто, сухо място далеч от материали причиняващи корозия като изкуствени торове
- При съхранение на ливадната косачка или друг тип електрическо оборудване в лошо вентилирано място или склад за съхранение на метали е важно да защитите от ръжда оборудването като използвате леко силиконово масло, по-специално за кабелите и всички движещи се части.

12 ТЕХНИЧЕСКИ ДАННИ

Ширина на косене	560 мм
Обем на цилиндъра	189 куб. см
Мощност на двигателя	3,2 кВч
Скорост на задействане на съединителя	3,5 км/ч
Обем на кутията за събиране	70 л
Тип на тактовете на двигателя	4-тактов двигател
Марка на двигателя	Yamaha
Височина на косене мин.	25 мм
Височина на косене макс.	70 мм
Брой на позициите на височината	7
Централно регулируема настройка на височината	Да
Самоходна	Да
Материал на корпуса	Стомана
Вместимост на масления резервоар	0,6 л
Вместимост на горивния резервоар	1,2 л
Материал на кутията за събиране	Пластмаса – найлон
Регулируема височина на ръкохватката	Да
Диаметър на предното колело	200 мм
Диаметър на задното колело	250 мм
Автоматичен дросел	Да
Ниска консумация на гориво	Да
Мощност в конски сили	4,3 к.с.
Нож SHARPP	Да
Пълно завъртане на двигателя	Да
Дължина на стартерното жило	220см
Тип на запалителната свещ	Факелна
Мека дръжка	Да
Материал на корпуса на редуктора	Алуминий
Размер на ливадата до	1500 м2
Колела със сачмени лагери	Да
Двигател готов за стартиране (Ready start)	Да
Индикатор за пълна кутия / торба	Да
Тип на ръкохватката	Сгъваема
Горивен стандарт E10	Да
Профилна защита	Да
5 функции	Странично изпразване
	Функция мулчиране
	Задно изпразване
	Странично подрязване
	Събиране

13 ШУМ

Стойности на звуковото налягане измерени в съответствие с приложимия стандарт. (K=3)

Ниво на звуковото налягане LpA 84 дБ(А)

Ниво на звуковата мощност LwA 98 дБ(А)

ВНИМАНИЕ! Носете индивидуални предпазни средства за слуха (антифони), ако звуковото налягане превиши 85 dB(A).

aw (Вибрации):

4,1 M/C²

K = 1,5 ~m / c^2

14 ГАРАНЦИЯ

• Тази гаранция покрива всички дефекти на материали и производствени дефектни, но не включва: батерии, зарядни устройства, дефектни части вследствие на нормално износване и изтриване като лагери, четки, кабели и щепсели или аксесоари като свредла, накрайници за пробивни инструменти, режещи дискове и т.н., повреди и дефекти произтичащи от неправилна употреба, злополуки или направени промени, нито транспортните разходи.
• Повреди и/или дефекти произтичащи от неправилно употреба не се обхващат от тези гаранционни условия.
• Освен това не носим никаква отговорност за телесни наранявания произтичащи от неправилната употреба на инструмента.
• Ремонти могат да бъдат извършвани само от упълномощен потребителски сервисен център за електроинструменти.
• Можете да получите допълнителна информация на номер 00 32 3 292 92 90.
• Всички транспортни разходи ще бъдат поети от потребителя, освен ако писмено не е договорено друго.
• В същото време, не могат да се предявяват претенции по гаранцията, ако повредата на уреда е вследствие от пренебрегване на техническото обслужване или претоварване.
• От гаранцията категорично се изключва повреда, която е в резултат от проникване на течност, много прах, преднамерена повреда (умишлена или поради тотално безгрижие), неподходящо използване (използване за цели, за които уредът не е подходящ), некомпетентно използване (напр. неспазване на инструкциите в ръководството), некомпетентен монтаж, гръмотевичен удар, неправилно напрежение. Този списък не е изчерпателен.
• Приемането на гаранционни претенции никога не може да доведе до удължаване на гаранционния срок, нито до започване на нов гаранционен срок в случай на замяна на устройство.
• Устройствата или детайлите, които са заменени съобразно гаранционните условия, следователно остават собственост на Varo NV.
• Ние си запазваме правото да отхвърлим всяка претенция, в случай че покупката не може да бъде проверена или, когато е ясно, че продуктът не е поддържан правилно. (почистване на вентилационните отвори, редовна поддръжка на карбоновите четки,...)
• Съхранявайте фактурата за покупката като доказателство за датата, на която е направена тя.
• Трябва да върнете недемонтирания инструмент на продавача в приемливо чисто състояние, в оригиналното му лято куфарче, ако устройството има такова, придружавано от доказателството за покупката.

POWERPLUS

POWPG10120 BG

15 ОКОЛНА СРЕДА

Когато уредът ви трябва да бъде заменен след продължителна употреба, не го изхвърляйте с домакинските отпадъци, а по начин съобразен с опазването на околната среда.

Моля да се освободите от използваното моторно масло по начин, съобразен с околната среда. Ние съветваме да го отнесете в запечатан контейнер до ваши местен сервис за рекламация. Не го изхвърляйте на боклука и не го изсипвайте на земята.

е в съответствие с основните изисквания и други съответни разпоредби на приложимите Европейски директиви, базирани върху прилагането на Европейските хармонизирани стандарти. Всяка неупълномощена модификация на апарата анулира тази декларация.

Европейски директиви (включително техните промени към датата на подписване, ако са приложими):

2006/42/EC

2014/30/EU

Европейски хармонизирани стандарти (включително техните промени към датата на подписване, ако са приложими):

EN ISO 5395-1 : 2013 - A1

EN ISO 5395-2 : 2013 - A2

EN ISO 14982. : 2009

Съхранител на техническата документация: Филип Ванкеркхов, VARO – Vic. Van Rompruy N.V.

Долуподписаният действа от името на Изпълнителния директор на компанията,

Регулационни въпроси – мениджър по съответствията
