POWPG10120 - Gressklipper PowerPlus - Gratis bruksanvisning og manual

Produkttype	Selvgående gressklipper
Merke	PowerPlus
Modell	POWPG10120
Motor	4-takt, Yamaha, 189 cm³, 3,2 kW (4,3 hk)
Klippebredde	560 mm
Klippehøyde	25 - 70 mm (7 posisjoner)
Oppsamlerposevolum	70 L
Selvgående	Ja
Understellmateriale	Stål
Forhjul	200 mm (kulelager)
Bakhjul	250 mm (kulelager)
Drivstofftankkapasitet	1,2 L
Oljetankkapasitet	0,6 L
Lydtrykknivå	84 dB(A)
Lydeffektnivå	98 dB(A)
Vibrasjoner	4,1 m/s²
Funksjoner	5-i-1: bakkast, mulching, sidekast, oppsamling, kantklipping
Maks plenareal	1 500 m²
Drivstoff	Blyfri bensin (E10-kompatibel)
Start	Selvstarter
Kniv	Skarp (slipet)
Håndtak	Sammenleggbar med Soft Grip belegg
Sentral høydejustering	Ja
Indikator for full sekk	Ja
Støtfanger	Ja

Ofte stilte spørsmål - POWPG10120 PowerPlus

Hvordan starter man en kald motor?

Sett hastighetsjusteringsspaken på STARTER MAX. Senk bremsehendelen mot den øvre håndtaket. Trekk i startehåndtaket til motoren går. La den varme opp i 2-3 minutter før du klipper.

Hvordan justerer man klippehøyden?

Stopp motoren og koble fra tennpluggkabelen. Klem den sentrale justeringsspaken mot hjulet og flytt den opp eller ned til ønsket høyde blant de 7 posisjonene. Kontroller at alle hjul er justert til samme høyde.

Hvordan bytter man til mulching-modus?

Motor stoppet og kniv stille: løft bakdekselet, fjern oppsamlerposen. Skyv mulchingkilen inn under understellet og lås den med knappen. Senk bakdekselet. Mulchingklipping finhakker gresset og legger det tilbake som naturgjødsel.

Når må motoroljen skiftes?

Første oljeskift etter 8 timers bruk, deretter hver 50. time eller hver sesong. Kontroller oljenivået før hver bruk med oljepinnen. Bruk SAE30 olje, maks 500 ml.

Hvilket drivstoff skal brukes?

Bruk ny og ren blyfri bensin. E10-drivstoff er kompatibelt. Bland ikke olje i bensinen. Fyll opp til bunnen av påfyllingsrøret, ikke overfyll. Kjøp bare mengde som kan brukes innen 30 dager.

Hvordan lagre gressklipperen utenom sesongen?

Rengjør og smør klipperen grundig. Se motorens bruksanvisning for lagringsinstruksjoner. Påfør kniven rustbeskyttende fett. Oppbevares tørt, vekk fra gjødsel og korrosive materialer. Hvis lagret i metallrom eller dårlig ventilert område, påfør et tynt lag silikonolje på kabler og bevegelige deler for å unngå rust.

Hva gjør man ved unormale vibrasjoner?

Stopp motoren umiddelbart. Fjern tennpluggkabelen. Inspiser klipperen nøye, spesielt kniv og understell, for skader. Utfør nødvendige reparasjoner før omstart. Kraftige vibrasjoner indikerer et mekanisk problem.

Hvordan montere oppsamlerposen?

Løft bakdekselet på klipperen. Heng oppsamlerposen på baksiden, og sørg for at den er godt festet. Senk dekselet. For å fjerne, løft dekselet igjen og trekk posen av. Posen har en indikator for full: klaff åpen = plass ledig, klaff lukket = pose full.

Hva er de viktigste sikkerhetstiltakene?

Bær alltid lange bukser og sklisikre sko. Klipp aldri barbeint. Før klipping, fjern gjenstander som kan kastes opp. La aldri motoren gå i lukket rom (risiko for karbonmonoksid). Stopp motoren før du tømmer posen, justerer høyden eller rengjør. Hold hender og føtter unna roterende kniver. Bruk hørselsvern og vernebriller.

Hvordan bytter til sidekasting?

Motor stoppet og kniv stille: fjern oppsamlerposen. Sett inn mulchingkilen. Løft sideklaffen, plasser sidekastrennen på krokene, og slipp klaffen for å holde den på plass. Sideklaffen lukkes automatisk når rennen fjernes.

BRUKSANVISNING POWPG10120 PowerPlus

1 BRUKSOMRÅDE....3
2 BESKRIVELSE (FIG. A) 3
3 PAKKENS INNHOLD....3
4 SYMBOLFORKLARING .... 4
5 GENERELLE SIKKERHETSADVARSLER....5
5.1 Opplæring....5
5.2 Klargjøring....5
5.3 Bruk 5
5.4 Vedlikehold og oppbevaring 6
6 SIKKERHETSADVARSLER....7
7 SIKKERHET VED HÄNDTERING AV BENSIN....7
8 MONTERING....7
8.1 Sammenleggbart håndtak....7
8.2 Justering av passende vinkel (Fig. 2)....7
8.3 Montere og demontere gressoppsamleren 8
8.4 Starterhåndtak....8
8.5 Klippehøyde 8
9 5-I-1 8
9.1 Hva er bioklipping?......8
9.2 Ulike bruksområder 8
9.2.1 Ombygging til bioklipper....8
9.2.2 Ombygging til klipping med sideutkast....8
9.2.3 Klipping med gressoppsamler....9
9.2.4 Klipping uten gressoppsamler....9
9.2.5 Kantklipping: (Fig. 8)....9
10 BRUKSANVISNING....9
10.1 Før oppstart....9
10.1.1 Fylle på olje....9
10.1.2 Fylle på bensin (Fig. 9)....10
10.2 Starte en kald motor 10
10.3 Starte en varm motor 10

POWERPLUS POWPG10120 NO

10.4 Stoppe motoren og bladet.... 10
10.5 Selvdrevet gressklipper....11
10.6 Slik oppnår du de beste klipperesultatene.... 11
10.7 Varselfunksjon i oppsamlingsboksen (Fig. 10)....11
10.8 Justering av klippehøyde....11
11 RENGJ∅RING OG VEDLIKEHOLD....12
11.1 Oljeservice....12
11.2 Tennplugg 12
11.3 Luftrenser....12
11.4 Rengjøring av motor 12
11.5 Lagring utenfor sesongen.... 12
12 TEKNISKE DATA .... 13
13 ST∅Y....14
14 GARANTI 14
15 MILJ∅....14
16 SAMSVARSERKLÆRING....15

POWERPLUS

POWPG10120 NO

SELVDREVET GRESSKLIPPER 189CC 560MM

POWPG10120

1 BRUKSOMRÅDE

Dette produktet er beregnet på privat gressklipping.

ADVARSEL! Av sikkerhetshensyn bør du lese denne brukermanalen og generelle sikkerhetsinstrukser nøye før maskinen tas i bruk. Hvis maskinen leveres videre til en tredjeperson må også bruksanvisningen følge med.

2 BESKRIVELSE (FIG. A)

1. ∅vre håndtak
2. Kjørehåndtak
3. Nedre håndtak
4. Starterhåndtak
5. Snorføring
6. Låsespak
7. Gressoppsamler
8. Høydejusteringsspak
9. Dekk
10. Sideklaff
11. Tennplugg
12. Tanklokk
13. Oljelokk
14. Låsebryter
15. Kabelklemme
16. Kabelklemme
17. Bremsehåndtak
18. Hastighetsjustering
19. Bioklippekile
20. Utkastkanal
21. Forhjul
22. Motor
23. Bakhjul
24. Bakre deksel
25. Luftfilter
26. Lyddemper
27. Hastighetskabel
28. Selvdriftskabel
29. Drivstoffhane

3 PAKKENS INNHOLD

■ Fjern alle pakkematerialer.
- Fjern all gjenværende innpakning og alle transportinnlegg (hvis aktuelt).
■ Sjekk at pakkens innhold er fullstendig.
- Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.
- Ta vare på pakkematerialene så lenge som mulig, helst til slutten av garantiperioden. Deretter må du kaste det i ditt lokale avfallssystem.

ADVARSEL: Emballasjen er ikke leketøy! Barn må ikke leke med plastposer! Kvelningsfare!

1 x selvdrevet gressklipper 189 cc 560 mm
1 x gressoppsamler
1 x tennpluggnøkkel
1 x instruksjonshåndbok
3 x Kabelklemmer
1 x bioklippekile
1 x utkastkanal

Hvis du oppdager manglende eller skadede deler må du ta kontakt med forhandleren.

4 SYMBOLFORKLARING

Følgende symboler brukes i denne bruksanvisningen eller på maskinen:

	Indikerer risiko for personskader eller skader på verktøyet.		I overensstemmelse med de vesentligste, aktuelle sikkerhetsstandardene i EU-direktivene.
	Les manualen før bruk.		Advarsel! Flygende objekter. Vær oppmerksom på objekter som slynges ut. Hold tilskuere på avstand.
	Fare – roterende blader.Hold hender og føtter unna skarpe deler. Hold hendene unna bladene.Ikke ta på bladene når du starter eller bruker maskinen.		Bensin er antennelig. La motoren kjøles ned i minst 2 minutter før du fyller på tanken.
	Giftige dunster!Bensinmotorer avgir karbonmonoksid. MÅ IKKE brukes i lukkede rom.		Bruk hørselsvern.Bruk vernebriller.
	Ta ut tennpluggen før reparasjoner. Reparer i samsvar med brukerhåndboken.		Forsiktig: Varm motor. Ikke berør en varm lyddemper eller sylinder. Du kan bli brannskadet. Disse delene blir ekstremt varme under bruk. Når maskinen slås av vil de fortsatt være varme en god stund.
	Bruk av øyebeskyttelse er påbudt.		Bruk hørselsvern.
	Bruk hansker.		Hold hender og føtter unna.

Advarsel: Sørg for at sikkerhetsskiltene er synlige og leselige på utstyret. Skift ut sikkerhetsskiltene hvis de mangler eller blir uleselige.

POWERPLUS POWPG10120 NO

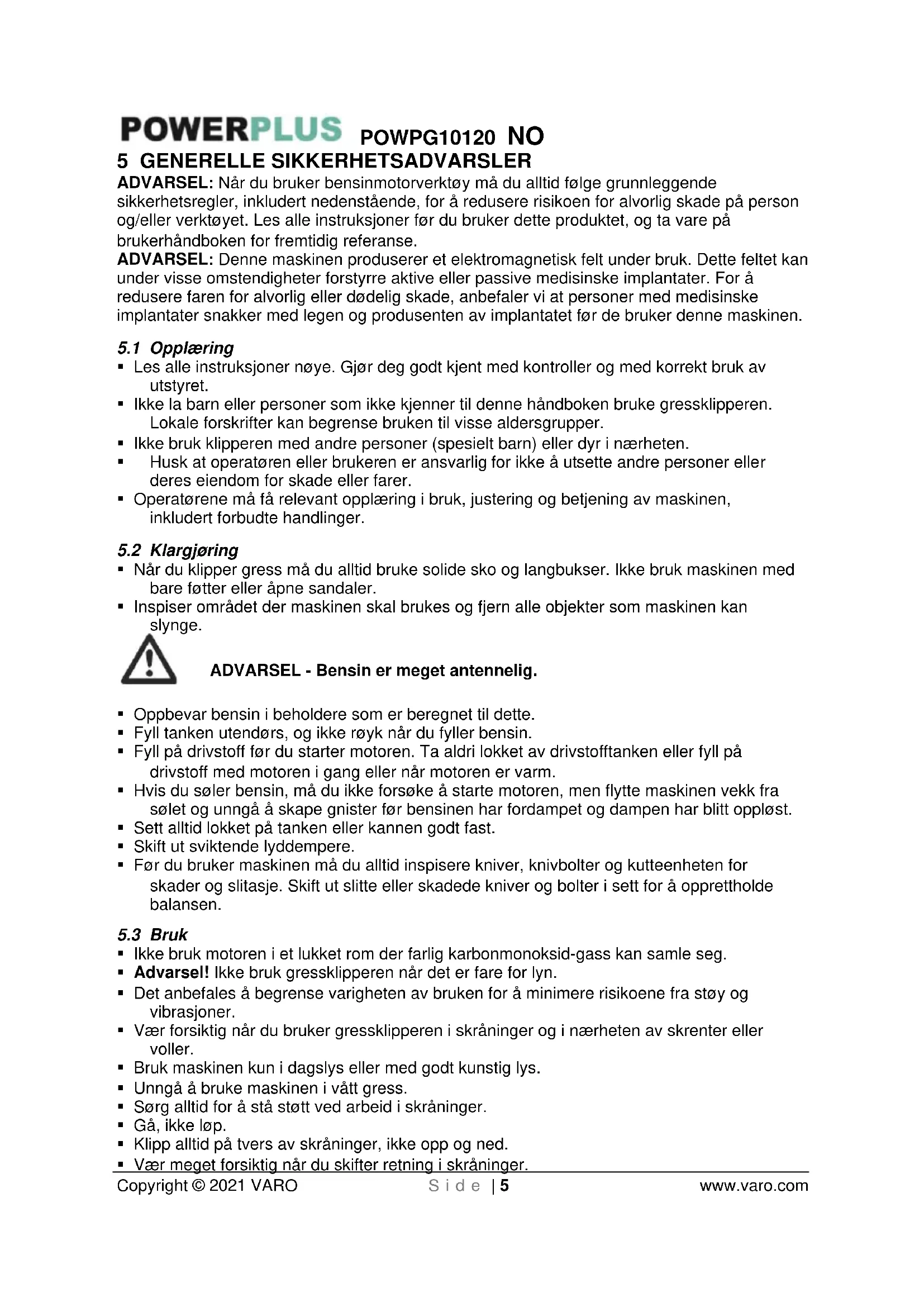

5 GENERELLE SIKKERHETSADVARSLER

ADVARSEL: Når du bruker bensinmotorverktøy må du alltid følge grunnleggende sikkerhetsregler, inkludert nedenstående, for å redusere risikoen for alvorlig skade på person og/eller verktøyet. Les alle instruksjoner før du bruker dette produktet, og ta vare på brukerhåndboken for fremtidig referanse.

ADVARSEL: Denne maskinen produserer et elektromagnetisk felt under bruk. Dette feltet kan under visse omstendigheter forstyrre aktive eller passive medisinske implantater. For å redusere faren for alvorlig eller dødelig skade, anbefaler vi at personer med medisinske implantater snakker med legen og produsenten av implantatet før de bruker denne maskinen.

5.1 Opplæring

• Les alle instruksjoner nøye. Gjør deg godt kjent med kontroller og med korrekt bruk av utstyret.
• Ikke la barn eller personer som ikke kjenner til denne håndboken bruke gressklipperen. Lokale forskrifter kan begrense bruken til visse aldersgrupper.
• Ikke bruk klipperen med andre personer (spesielt barn) eller dyr i nærheten.
• Husk at operatøren eller brukeren er ansvarlig for ikke å utsette andre personer eller deres ejendom for skade eller farer.
• Operatørene må få relevant opplæring i bruk, justering og betjening av maskinen, inkludert forbudte handlinger.

5.2 Klargjøring

• Når du klipper gress må du alltid bruke solide sko og langbukser. Ikke bruk maskinen med bare føtter eller åpne sandaler.
• Inspiser området der maskinen skal brukes og fjern alle objekter som maskinen kan slynge.

• Oppbevar bensin i beholdere som er beregnet til dette.
• Fyll tanken utendørs, og ikke røyk når du fyller bensin.
• Fyll på drivstoff før du starter motoren. Ta aldri lokket av drivstofftanken eller fyll på drivstoff med motoren i gang eller när motoren er varm.
• Hvis du søler bensin, må du ikke forsøke å starte motoren, men flytte maskinen vekk fra sølet og unngå å skape gnister før bensinen har fordampet og dampen har blitt oppløst.
• Sett alltid lokket på tanken eller kannen godt fast.
  ■ Skift ut sviktende lyddempere.
• Før du bruker maskinen må du alltid inspisere kniver, knivbolter og kutteenheten for skader og slitasje. Skift ut slitte eller skadede kniver og bolter i sett for å opprettholde balansen.

5.3 Bruk

• Ikke bruk motoren i et lukket rom der farlig karbonmonoksid-gass kan samle seg.
• Advarsel! Ikke bruk gressklipperen när det er fare for lyn.
• Det anbefales å begrense varigheten av bruken for å minimere risikoene fra støy og vibrasjoner.
• Vær forsiktig når du bruker gressklipperen i skråninger og i nærheten av skrenter eller voller.
• Bruk maskinen kun i dagslys eller med godt kunstig lys.
• Unngå å bruke maskinen i vått gress.
• Sørg alltid for å stå støtt ved arbeid i skråninger.
• Gå, ikke løp.
• Klipp alltid på tvers av skråninger, ikke opp og ned.
• Vær meget forsiktig når du skifter retning i skråninger.

POWERPLUS POWPG10120 NO

• Ikke klipp gress i for bratte skråninger.
• Vær meget forsiktig når du reverserer eller trekker gressklipperen mot deg.
• Stopp kniven(e) hvis gressklipperen må tippes på siden for transport når du krysser underlag som ikke er gress, og når du transporterer gressklipperen til og fra området som skal klippes.

- Ikke bruk gressklipperen med defekte vern eller uten sikkerhetsanordninger som f.eks. deflektorer og/eller gressoppsamler på plass.

- Forsiktig: Gressklipperen skal ikke brukes uten at enten hele gressoppsamleren eller et selvlukkende deksel over utkaståpningen er på plass.

- Du må ikke endre eller tukle med noen forseglet justering av motorhastigheten.

- Gressklipperens sikkerhetssystemer eller funksjoner skal ikke tukles med eller deaktiveres.

- Juster ikke motorens hastighetsregulator, og kjør ikke motoren med for stor hastighet.

- Løsne alle kniv- og drivkoblinger før du starter motoren.

- Start motoren forsiktig og i samsvar med instruksjonene, med føttene på god avstand fra knivene.

- Ikke tipp klipperen när du starter motoren.

- Ikke plasser hender eller føtter nær eller under roterende deler. Hold deg alltid unna utkaståpningen.

- Ikke løft eller bær en gressklipper med motoren i gang.

- Stopp motoren og koble fra tennpluggledningen, påse at alle bevegelige deler har stoppet helt opp og ta ut nøkkelen hvis maskinen har en slik:

- Før du fjerner blokkeringer eller åpner utkastkanalen.

- Før du sjekker, rengjør eller arbeider på klipperen.

- Etter å ha truffet et fremmed objekt. Inspiser gressklipperen for skade og reparer den før du starter eller bruker den igjen.

- Hvis maskinen begynner å vibrere unormalt mye (sjekk med en gang).

- Stopp motoren og koble fra tennpluggledningen, påse at alle bevegelige deler har stoppet helt opp og ta ut nøkkelen hvis maskinen har en slik:

- Når du forlater maskinen.

- Før du fyller bensin.

- Slipp gassen og slå av motoren. Hvis klipperen har en avstengingsventil, stenger du denne når du er ferdig med å klippe.

- Kjør sakte hvis du bruker et sete.

5.4 Vedlikehold og oppbevaring

• Sørg for at alle muttere, bolter og skruer sitter godt fast slik at du kan arbeide sikkert.
• Ikke oppbevar maskinen med bensintanken i en bygning der bensindampen kan komme i kontakt med åpen ild eller gnister.

- La motoren kjøles ned før den oppbevares i et lukket rom.

- For å redusere brannfaren bør du sørge for at området der motor, lyddemper, batteriholder og drivstoff oppbevares er fritt for gress, løv eller fett.

- Sjekk gressoppsamleren ofte for slitasje eller skade.

- Skift ut slitte og skadede deler for sikkerhets skyld.

- Hvis bensintanken skal tappes av, må dette gjøres utendørs.

- Feilaktig vedlikehold, bruk av ukorrekte reservedeler eller fjerning eller endring av sikkerhetskomponentene kan skade gressklipperen og kan føre til alvorlig personskade.

- Bruk kun anbefalte kniver og reservedeler fra produsenten. Bruk av uoriginale deler kan skade maskinen og operatøren. Hold gressklipperen i god stand.

Advarsel: Fyll tanken på et godt ventilert sted og med motoren slått av.

6 SIKKERHETSADVARSLER

• Gressklipperen bør kun brukes med gressoppsamleren og/eller avlederplaten montert.
• Stopp motoren før du tømmer gressoppsamleren eller justerer klippehøyden.
• Hold hender og føtter unna undersiden av gressklipperen eller gressutkastet når motoren er i gang.
• Før du klipper bør du fjerne fremmedlegemer fra plenen, da disse kan slynges ut av gressklipperen.
• Hold barn, andre personer og dyr på sikker avstand mens du bruker gressklipperen.
• Du må ikke tippe gressklipperen när du starter den.

7 SIKKERHET VED HÄNDTERING AV BENSIN

ADVARSEL: Vær ekstra forsiktig ved håndtering av drivstoff. De er antennelige og dampene er eksplosive. Følgende punkter må følges.

■ Bruk kun en godkjent tank.
- Ta aldri av drivstofflokket eller etterfyll bensin mens verktøyet er i gang. La motorens eksoskomponenter kjøles ned før etterfylling.
■ Ikke røyk.
- Etterfyll aldri verktøyet innendørs.
- Oppbevar aldri verktøyet eller drivstoffbeholdere i nærheten av åpen ild, som f.eks. en varmtvannsbereder.
- Hvis det søles bensin må du ikke forsøke å slå på strømkilden, men få maskinen bort fra området der det er sølt før oppstart.
- Sett alltid bensinlokket godt på igjen etter fylling.
- Hvis tanken må tappes, må dette skje utendørs.

8 MONTERING

8.1 Sammenleggbart håndtak

1. Fest de nedre håndtaksstengene i maskinkroppen med bolter og låseknotter (Fig. 1A).
2. Løft de to låsespakene for å kunne folde sammen de øvre håndtaksstengene.
3. Lukk låsespaken for å läse håndtaksstengene i uttrukket posisjon (Fig. 1B).
4. Juster strammingen ved å dreie på låsemutteren med en passende nøkkel.
5. Fest kabelklemmen i posisjonen som vist, og fest kabelen (Fig. 1C, Fig. 1D).

OBS: Driv- og startkabler må alltid plasseres på toppen av håndtakets tverrstang. Dette gir kablene fri bevegelse på toppen av håndtakets nedre del når håndtaket foldes sammen. Feil montering av disse kablene kan føre til at de skades og/eller strekkes, noe som kan føre til at klipperen feiler. I dette tilfellet gjelder ikke garantien.

8.2 Justering av passende vinkel (Fig. 2)

1. Äpne låsespaken.
2. Roter det øvre håndtaket om det sentrale justeringstannhjulet for å stille inn ønsket vinkel fra -20° til 20°, som vist i Fig. 2.
3. Lukk låsespaken igjen for å låse øvre håndtak til nedre håndtak.

POWERPLUS POWPG10120 NO

8.3 Montere og demontere gressoppsamleren

1. Montere: Hev det bakre dekslet og hekt gressoppsamleren på baksiden av gressklipperen (Fig. 3A) (Fig. 3B).
2. Demontere: Løft det bakre dekslet og hekt av gressoppsamleren.

8.4 Starterhåndtak

1. Beveg starterhåndtaket fra motoren mot snorføringen (Fig. 4A).

8.5 Klippehøyde

1. Press utover for å løsne spaken fra tannstangen. Beveg spaken fremover eller bakover for å justere høyden (Fig. 5 og se avsnitt 10.7).

9 5-1-1

Disse gressklipperne kan bygges om fra sin normale konfigurasjon, avhengig av hvordan de skal brukes:

- Fra gressklipper med utkast bak til

9.1 Hva er bioklipping?

Ved bioklipping klippes først gresset, deretter finkuttes det og returneres til klippesporet som naturgjødsel.

Tips for bioklipping:

• Juster klippehøyden med maks. 2 cm, fra 6 cm til 4 cm gresshøyde.
  ■ Bruk et skarpt blad.
• Ikke klipp vått gress.
• Bruk maksimal motorhastighet.
• Beveg maskinen kun i vanlig arbeidsfart.
• Rengjør bioklippekilen, innsiden på huset og klippebladet med jevne mellomrom.

9.2 Ulike bruksområder

9.2.1 Ombygging til bioklipper

ADVARSEL: Motoren må være slått av og bladet må stå stille.

1. Løft det bakre dekslet og fjern gressoppsamleren (Fig. 6A).
2. Skyv bioklippekilen inn i dekket. Lås bioklippekilen i åpningen på dekket med knappen (Fig. 6B).
3. Senk det bakre dekslet igjen.

9.2.2 Ombygging til klipping med sideutkast

ADVARSEL: Motoren må være slått av og bladet må stå stille.

• Løft det bakre dekslet og fjern gressoppsamleren.
  ■ Monter bioklippekilen.
  ■ Løft sideklaffen for sideutkast (Fig. 7A).
• Fest sideutkastkanalen på krokene som er ment for dette.
• Slipp klaffen ned slik at sideutkastkanalen presser mot dekket.

POWERPLUS POWPG10120 NO

9.2.3 Klipping med gressoppsamler

ADVARSEL: Motoren må være slått av og bladet må stå stille.

For å klippe med gressoppsamler fjerner du bioklippekilen og utkastkanalen for sideutkast og monterer gressoppsamleren.

Fjerne bioklippekilen:

- Løft bakdekslet og fjern bioklippekilen.

- Rengjør sideklaffen og utkaståpningen med jevne mellomrom for å fjerne gress og jord.

Montere gressoppsamleren:

- Montere: Hev det bakre dekslet og hekt gressoppsamleren på baksiden av gressklipperen.

- Ta av: Grip og løft det bakre dekslet, hekt av gressoppsamleren.

9.2.4 Klipping uten gressoppsamler

Gressklipperen kan brukes uten å montere hverken gressoppsamler eller bioklippekile. Du må likevel alltid forsikre deg om at det bakre dekselet/avlederplaten alltid ligger mot dekket.

9.2.5 Kantklipping: (Fig. 8)

Gressklipperen er konstruert slik at diameteren på dekket ligger utenfor hjullinjen. På denne måten kan du lett klippe kanter.

10 BRUKSANVISNING

10.1 Før oppstart

Denne gressklipperen LEVERES UTEN OLJE ELLER BENSIN på motoren.

10.1.1 Fylle på olje

Før hver gangs bruk må oljestanden sjekkes, og du må om nødvendig etterfylle med 500 ml SAE30 motorolje.

FORSIKTIG: IKKE fyll på for mye olje, da vil det ryke kraftig fra eksospotten ved oppstart.

■ Sørg for at gressklipperen står vannrett.

- Ta peilestaven ut av påfyllingsåpningen for olje.

- Tørk av peilepinnen, sett på og trekk til oljelokket og ta det av igjen. Oljestanden må være innenfor merkene, og olijen skal være klar med en gylden farge.

- Etterfyll hvis oljestanden er for lav.

VIKTIG:

- Sjekk oljestanden før hver gangs bruk. Etterfyll olje etter behov. Fyll opp til streken for fullt på peilestaven.

- Skift olje etter hver 25 timers bruk, eller etter endt sesong. Du må kanskje skifte olje oftere hvis klipperen brukes i støvete og skitne forhold.

10.1.2 Fylle på bensin (Fig. 9)

ADVARSEL! Fyll aldri tanken innendørs, med motoren i gang eller før motoren har fått kjølt seg ned i minst 15 minutter etter bruk.

– Fyll tanken til nederst på tankens påfyllingshals. Bru frisk, ren, vanlig blyfri bensin.

- Ikke fyll på for mye.

- Ikke bland olje i bensinen.

- For å være sikker på at bensinen er frisk, bør du ikke kjøpe mer enn du bruker på 30 dager.

FORSIKTIG: Tørk opp alt olje- eller bensinsøl. Ikke oppbevar, søl eller bruk bensin i nærheten av åpen ild.

FORSIKTIG: Alkoholholdig drivstoff (gasohol) eller etanol eller metan kan trekke til seg fuktighet, som fører til at drivstoffet skiller seg og danner syre under oppbevaring. Syregass kan skade drivstoffsystemet i motoren under oppbevaring. For å unngå motorproblemer må drivstoffsystemet tømmes før oppbevaring (se kapitlet "Oppbevaring" lengre frem i denne håndboken).

10.2 Starte en kald motor

• Spaken for hastighetsjustering (18), plassert på høyre side av det øvre håndtaket, brukes til å justere motorhastigheten. Flytt spaken til «STARTER MAX»-posisjonen.
• Bremsehåndtaket er plassert på det øvre håndtaket til gressklipperen. Håndtaket må presses ned og holdes mot det nedre håndtaket for at den skal kunne starte.
• Starterhåndtaket er festet på det øvre håndtaket på høyre side. Når du skal starte maskinen, stå alltid bak gressklipperen i driftsposisjon. Dra i starterhåndtaket til motoren går.
• Når motoren er startet, la den varmes opp i 2 til 3 minutter før du begynner å klippe.

Bladet vil begynne å rotere etter at motoren er startet.

10.3 Starte en varm motor

10.4 Stoppe motoren og bladet

- Slipp opp bremsehåndtaket for å stoppe motoren og bladet.

ADVARSEL!! Bladet fortsetter å rotere etter at motoren er slått av.

Når motoren er startet, skyv kjørehåndtaket opp mot det øvre håndtaket og hold det i denne posisjonen.

Gressklipperen vil begynne å bevege seg.

For å stoppe gressklipperen, slipp håndtaket.

10.6 Slik oppnår du de beste klipperesultatene

Rydd plenen for rester og fremmedlegemer. Sørg for at plenen er fri for steiner, kvister, ledninger og andre fremmedlegemer, da disse kan slynges ut av klipperen og skade operatøren, andre personer eller eiendom. Ikke klipp vått gress. For effektiv klipping bør du ikke klippe vått gress, fordi det har en tendens til å klebe seg til undersiden av dekket og hindre bevegelsen av avklippet gress. Ikke klipp mer enn 1/3 av gressets lengde. Anbefalt klippelengde er 1/3 av gressets lengde. Klipperens kjørehastighet må justeres slik at gresset kan spres jevnt over plenen. Ved tung klipping i tykt gress kan det være nødvendig å bruke en av de laveste hastighetene for å klippe og spre godt. Når du sprer lengre gress må du kanskje klippe plenen i to omganger, og senke knivene for å klippe 1/3 av gresset i andre omgang. Du bør også klippe i et annet mønster den andre omgangen. Ved å overlappe litt på hver passering får du med deg alt gresset på plenen. Gressklipperen bør alltid kjøres med full gass for å kutte best, og for å oppnå mest mulig effektiv klipping. Rengjør undersiden av dekket. Sørg for å rengjøre undersiden av dekket etter hver bruk for å unngå at det samles gressrester, noe som hindrer korrekt spredning. Klippe løv. Å klippe løv kan også være bra for plenen din. Når du klipper løv må du passe på at de er tørre og ikke ligger for tykt på plenen. Ikke vent til alt løvet har falt av trærne før du kutter og sprer dem.

ADVARSEL: Hvis du treffer et fremmedlegeme må du stoppe motoren. Koble ledningen fra tennpluggen, inspiser klipperen for skade, og reparer skaden før du starter opp klipperen og bruker den igjen. Overdreven vibrasjon i klipperen under bruk er et tegn på skade. Klipperen må inspiseres og repareres med én gang.

10.7 Varselfunksjon i oppsamlingsboksen (Fig. 10)

Det er en varslingsmekanisme i oppsamlingsboksen som indikerer mengden av gress.

• Hvis klaffen er åpen, betyr det at det er plass til mer gress.
• Hvis klaffen er lukket, betyr det at det ikke er plass til mer gress.

10.8 Justering av klippehøyde

Gressklipperen er utstyrt med en sentral høydejusteringsspak med 7 posisjoner.

1. Før du justerer klippehøyden må du stoppe gressklipperen og koble fra tennpluggledningen.
2. Den sentrale høydejusteringsspaken har 7 forskjellige posisjoner.
3. For å justere klippehøyden, trekker du spaken mot hjulet og beveger den opp eller ned for å velge høyde.
4. Alle hjulene vil bli stilt inn med samme høyde.

POWERPLUS POWPG10120 NO 11 RENGJ∅RING OG VEDLIKEHOLD

Stopp motoren, koble fra og jorde tennpluggen før all reparasjon eller vedlikehold.

Bruk av vernehansker er påkrevd under justering eller reparasjon av maskinen.

Bruk kun originale reservedeler.

Kompliserte operasjoner – som ikke er listet opp nedenfor – må utføres av et spesialisert verksted.

Jevnlig og nøye vedlikehold er viktig for å holde sikkerhetsnivået og den originale ytelsen til maskinen uendret over tid.

Når maskinen skal tippes over for å komme til ved reparasjon, må drivstofftanken tømmes. Aldri tipp gressklipperen mer enn 90 grader i noen retning, og aldri la maskinen være tippet over for en lengre tidsperiode da olje kan dryppe inn i luftrenseren på motoren og forårsake startproblemer.

11.1 Oljeservice

Sjekk oljenivået daglig før maskinen startes, og forsikre deg om at oljenivået opprettholdes. Bytt motorolje etter 8 timers drift, og deretter hver 50. time eller hver sesong, avhengig av bruk.

11.2 Tennplugg

Tennpluggen skal byttes hver 100. time eller hver sesong, avhengig av bruk. Sjekk pluggen før hver bruk, og tennpluggavstanden én gang hver sesong. Se i motorens håndbok for korrekt tennpluggtype og avstandsspesifikasjoner.

11.3 Luftrenser

Luftrenseren må byttes. Rengjør den med få timers mellomrom under svært tørre og støvete forhold, da dårlig ytelse og oversvømming indikerer at luftrenseren må rengjøres/byttes.

11.4 Rengjøring av motor

Rengjør motoren jevnlig med en tørr børste eller klut. Sørg for å holde området rundt blåseren fritt for rusk, gress og støv slik at luften sirkulerer godt. Dette er viktig for motorens ytelse. Sørg også for å fjerne gress, skitt og rusk fra området ved eksospotten.

11.5 Lagring utenfor sesongen

Det er god praksis å forberede gressklipperen for lagring når den ikke skal brukes.

■ Rengjør og smør gressklipperen grundig.
- Se instruksjonene i motorens håndbok om korrekt lagring.
- Dekk knivbladene med fett for å forhindre korrosjon når den ikke er i bruk.
- Lagre gressklipperen på et rent, tørt område der det ikke lagres korroderende materialer som f.eks. gjødsel.
- Når du lagrer gressklipperen, eller et hvilket som helst annet elektrisk utstyr, i et dårlig ventilert område eller et lagringsområde av metall, er det svært viktig at du rustbeskytter utstyret med en lett silikonolje, spesielt kabler og bevegelige deler.

POWERPLUS

POWPG10120 NO

12 TEKNISKE DATA

Kuttebredde	560 mm
Sylindervolum	189 cc
Motoreffekt	3,2 kW
Innkoblingshastighet for clutch	3,5 km/h
Volum, oppsamlingsboks	70 l
Type, motor	4-takts motor
Merke, motor	Yamaha
Min. kuttehøyde	25 mm
Maks. kuttehøyde	70 mm
Antall høydeposisjoner	7
Sentralt justerbar høydeinnstilling	Ja
Selvdrevet	Ja
Materiale, hus	Stål
Kapasitet, oljetank	0,6 l
Kapasitet, drivstofftank	1,2 l
Materiale, oppsamlingsboks	Plast – nylon
Justerbar håndtakshøyde	Ja
Diameter, forhjul	200 mm
Diameter, bakhjul	250 mm
Automatisk choke	Ja
Lavt drivstofforbruk	Ja
Hestekrefter	4,3 hk
SHARPP-kniv	Ja
Full krankmotor	Ja
Lengde, starttau	220cm
Tennpluggtype	Torch
Mykt grep	Ja
Materiale, girkasse	Aluminium
Gressplenstørrelse opptil	1500 m^2
Kulelager i hjul	Ja
Ready start-motor	Ja
Full boks- / poseindikator	Ja
Håndtakstype	Foldbart
E10 drivstoffsikker	Ja
Støtfanger	Ja
5 funksjoner	Sideutkast
	Bioklipp
	Bakutkast
	Kantklipping
	Oppsamling

POWERPLUS

POWPG10120 NO

13 ST∅Y

Støyemisjonsverdier målt i samsvar med relevant standard. (K=3)

Lydtrykknivå LpA

84 dB(A)

Lydeffektnivå LwA

98 dB(A)

VIKTIG! Bruk hørselsvern när lydtrykket er over 85 dB(A).

aw (Vibrasjon)

4,1 m/s²

K = 1,5 ~m / s^2

14 GARANTI

- Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, vanlige slitasjefeil på deler som lagre, børster, ledninger og plugger eller på tilbehør som bor, borebits, sagblader osv. eller skade eller feil som skyldes misbruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.

- Skader og/eller defekter som skyldes ukorrekt bruk dekkes heller ikke av garantien.

- Vi fraskriver oss også alt ansvar for personskader som skyldes ukorrekt bruk av verktøyet.

- Reparasjoner må utføres ved et autorisert kundeservicesenter for Powerplus verktøy.

- Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.

- Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt.

- Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.

- Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.

- Garantikrav som aksepteres vil aldri føre til en forlengelse av garantiperioden. Heller ikke vil en ny garantiperiode starte dersom produktet erstattes.

- Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller när det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv.).

- Du må ta vare på kvitteringen som bevis på datoen for kjøpet.

- Verktøyet må returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.

15 MILJ∅

Hvis maskinen må skiftes ut etter lang tids bruk, må den ikke kastes sammen med husholdningsavfallet. Kast den på en miljøvennlig måte.

Avfall produsert av elektriske maskiner må ikke behandles som husholdningsavfall. Vennligst resirkuler hvis det er mulig. Undersøk med kommunen eller forhandleren for å få råd om resirkulering.

POWERPLUS POWPG10120 NO

16 SAMSVARSERKLÆRING

VARO N.V. – Vic. Van Rompuy N.V - Joseph Van Instraat 9 – BE2500 Lier – Belgia, erklærer at,

Produkt: SELVDREVET GRESSKLIPPER 189 cc 560 mm

Merke: POWERplus

Modell: POWPG10120

oppfyller de vesentlige kravene og andre relevante bestemmelser i gjeldende EU-direktiver, basert på bruken av europeiske, harmoniserte standarder. Enhver uautorisert endring av apparatet vil annullere denne erklæringen.

EU-direktiver (inkludert eventuelle tillegg frem til signaturdato):

2006/42/EC

2014/30/EU

2000/14/EC Vedlegg VI LwA

Målt 96dB(A)

Garantert 98dB(A)

Notified Body TuV Sud - DE

Europeiske harmoniserte standarder (inkludert eventuelle tillegg frem til signaturdato):

EN ISO 5395-1 : 2013 - A1

EN ISO 5395-2 : 2013 - A2

EN ISO 14982. : 2009

Oppbevarer av teknisk dokumentasjon: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Undertegnede handler på vegne av selskapets CEO,

5.4 Vedligeholdelse og opbevaring....6

6 SIKKERHEDSADVARSLER....7

7 SIKKERHEDSADVARSLER FOR BENZIN ....7

8 MONTERING....7

8.1 Foldehåndtag 7

8.2 Justering til en passende vinkel (Fig. 2)....8

9.2 Forskellige anvendelsesområder 8

9.2.1 Opgradering til bioklipper 8

10.1 Før ibrugtagning....9

- Udkobl alle knive og koblingsgreb, før motoren startes.

5.4 Vedligeholdelse og opbevaring

9.2 Forskellige anvendelsesområder

9.2.1 Opgradering til bioklipper

10.4 Stop af motor og kniv

- Slip bremsehåndtaget for at stoppe motoren og kniven.
