Producttype	Zelfrijdende grasmaaier
Merk	PowerPlus
Model	POWPG10120
Motor	4-takt, Yamaha, 189 cm³, 3,2 kW (4,3 pk)
Snijbreedte	560 mm
Snijhoogte	25 - 70 mm (7 standen)
Opvangzakvolume	70 L
Zelfrijdend	Ja
Chassismateriaal	Staal
Voorwielen	200 mm (kogellagers)
Achterwielen	250 mm (kogellagers)
Brandstoftankinhoud	1,2 L
Olietankinhoud	0,6 L
Geluidsdrukniveau	84 dB(A)
Geluidsvermogensniveau	98 dB(A)
Trillingen	4,1 m/s²
Functies	5-in-1: achteruitwerping, mulchen, zijuitwerping, opvang, randensnijden
Max. gazonoppervlak	1 500 m²
Brandstof	Loodvrije benzine (E10 geschikt)
Starten	Automatische starter
Mes	Scherp (geslepen)
Handgreep	Inklapbaar met Soft Grip bekleding
Centrale hoogteverstelling	Ja
Zakvolindicator	Ja
Bumper	Ja

Veelgestelde vragen - POWPG10120 PowerPlus

Hoe start ik een koude motor?

Zet de snelheidsregelaar op STARTER MAX. Laat de remhendel tegen de bovenste handgreep zakken. Trek aan de startkabel tot de motor draait. Laat 2 tot 3 minuten warmlopen voordat u gaat maaien.

Hoe stel ik de snijhoogte in?

Stop de motor en koppel de bougiekabel los. Knijp de centrale hoogteverstellingshendel naar het wiel toe en verplaats deze omhoog of omlaag naar de gewenste hoogte uit 7 standen. Zorg dat alle wielen op dezelfde hoogte staan.

Hoe schakel ik naar mulchmodus?

Motor uit en mes stilstaand: til de achterklep op, verwijder de opvangzak. Duw de mulchwig in het chassis en vergrendel met de knop. Laat de achterklep zakken. Mulchen laat het fijngehakte gras terugvallen als natuurlijke meststof.

Wanneer moet ik de motorolie verversen?

De eerste olieverversing na 8 bedrijfsuren, daarna elke 50 uur of elk seizoen. Controleer het oliepeil voor elk gebruik met de peilstok. Gebruik SAE30 olie, max. 500 ml.

Welk type brandstof moet ik gebruiken?

Gebruik nieuwe, schone loodvrije benzine. E10 brandstof is geschikt. Meng geen olie door de benzine. Vul tot aan de onderkant van de vulhals, niet te vol. Koop alleen de hoeveelheid die binnen 30 dagen verbruikt kan worden.

Hoe bewaar ik de grasmaaier buiten het seizoen?

Maak de maaier grondig schoon en smeer deze. Raadpleeg de motorhandleiding voor opslaginstructies. Breng roestwerend vet aan op het mes. Bewaar op een droge plaats, uit de buurt van meststoffen en corrosieve materialen. Bij opslag in een metalen of slecht geventileerde ruimte, breng een dunne laag siliconenolie aan op kabels en bewegende delen om roest te voorkomen.

Wat te doen bij abnormale trillingen?

Stop onmiddellijk de motor. Trek de bougiekabel los. Inspecteer de maaier grondig, vooral het mes en het chassis, op schade. Voer de nodige reparaties uit voordat u opnieuw start. Ernstige trillingen duiden op een mechanisch probleem.

Hoe installeer ik de opvangzak?

Til de achterklep van de maaier op. Haak de opvangzak aan de achterkant vast, zorg dat deze goed vastzit. Laat de klep zakken. Om te verwijderen, til de klep opnieuw op en trek de zak eruit. De zak heeft een vulindicator: klep open = ruimte beschikbaar, klep dicht = zak vol.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag altijd een lange broek en antislip schoenen. Maai nooit op blote voeten. Verwijder voor het maaien voorwerpen die weggeslingerd kunnen worden. Laat de motor nooit draaien in een gesloten ruimte (risico op koolmonoxide). Stop de motor voordat u de zak leegt, de hoogte instelt of schoonmaakt. Houd handen en voeten uit de buurt van draaiende messen. Gebruik gehoorbescherming en veiligheidsbril.

Hoe schakel ik over naar zijuitwerping?

Motor uit en mes stilstaand: verwijder de opvangzak. Monteer de mulchwig. Til de zijflap op, plaats de zijuitwerpgleuf op de haken en laat de afsluiter los om deze vast te zetten. De zijflap sluit automatisch wanneer de gleuf wordt verwijderd.

GEBRUIKSAANWIJZING POWPG10120 PowerPlus

5.1 Maak u vertrouwd met het toestel....5

5.2 Voorbereiding....5

5.3 Gebruik 5

5.4 Onderhoud en opslag....7

8.2 Het instellen van de geschikte hoek (Fig. 2)....8

8.3 Aanbrengen en verwijderen van de grasopvangzak....8

8.4 Starthandgreep 8

8.5 Maaihoogte....8

9 5 IN 1....8

9.1 Wat is mulchen?......8

9.2 Verschillende toepassingen....9

9.2.1 Aanpassen voor het mulchen....9

9.2.2 Aanpassen voor uitwerpen langs de zijkant....9

9.2.3 Maaien met de grasopvangzak....9

9.2.4 Werken zonder grasopvangzak....9

9.2.5 Kantsnijden (Fig. 8)....10

10 GEBRUIKSINSTRUCTIES....10

1.1 Vóór het starten.... 10

1.1.1 Olie toevoegen....10

1.1.2 Voeg benzine toe (Fig. 9)....10

10.1 Een koude motor starten.... 11

10.2 Een warme motor starten....11

POWERPLUS POWPG10120 NL

10.3 De motor en mes tot stilstand brengen 11
10.4 Zelftrekkende maaier 11
10.5 Voor de beste maairesultaten 11
10.6 Waarschuwingssysteem van de grasopvangbak (Fig. 10)....12
10.7 Instructies voor het instellen van de hoogte....12
11 REINIGING EN ONDERHOUD 12
11.1 Oliepeil....13
11.2 Bougie....13
11.3 Luchtfilter 13
11.4 Motorreiniging....13
11.5 Opslag buiten het seizoen....13
12 TECHNISCHE GEGEVENS....14
13 GELUID 15
14 GARANTIE....15
15 MILIEU....15
16 CONFORMITEITSVERKLARING....16

POWERPLUS

POWPG10120 NL

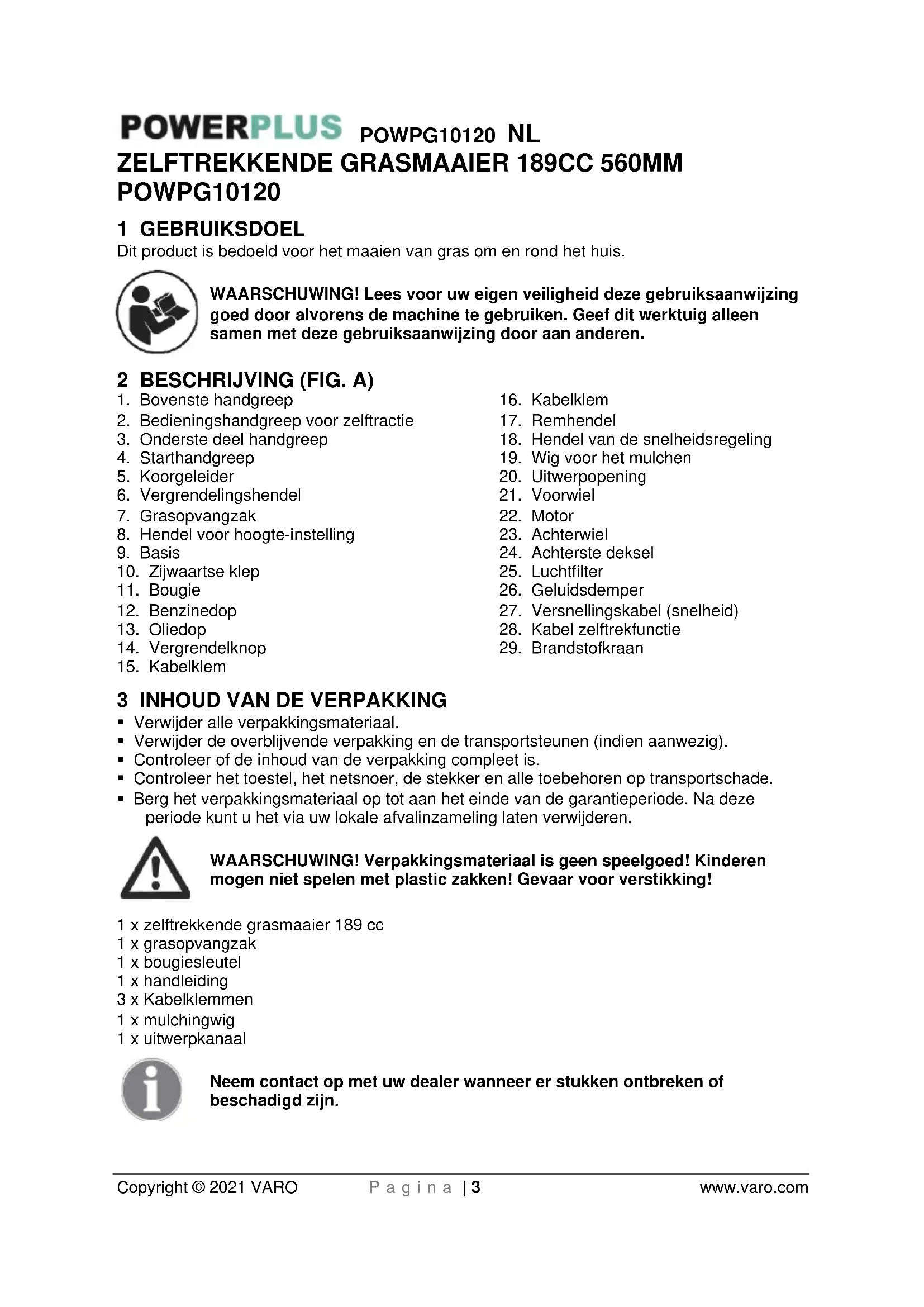

ZELFTREKKENDE GRASMAAIER 189CC 560MM POWPG10120

1 GEBRUIKSDOEL

Dit product is bedoeld voor het maaien van gras om en rond het huis.

WAARSCHUWING! Lees voor uw eigen veiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit werktuig alleen samen met deze gebruiksaanwijzing door aan anderen.

1. Bovenste handgreep
2. Bedieningshandgreep voor zelftractie
3. Onderste deel handgreep
4. Starthandgreep
5. Koorgeleider
6. Vergrendelingshendel
7. Grasopvangzak
8. Hendel voor hoogte-instelling
9. Basis
10. Zijwaartse klep
11. Bougie
12. Benzinedop
13. Oliedop
14. Vergrendelknop
15. Kabelklem
16. Kabelklem
17. Remhendel
18. Hendel van de snelheidsregeling
19. Wig voor het mulchen
20. Uitwerpopening
21. Voorwiel
22. Motor
23. Achterwiel
24. Achterste deksel
25. Luchtfilter
26. Geluidsdemper
27. Versnellingskabel (snelheid)
28. Kabel zelftrekfunctie
29. Brandstofkraan

3 INHOUD VAN DE VERPAKKING

■ Verwijder alle verpakkingsmateriaal.
- Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).
- Controleer of de inhoud van de verpakking compleet is.
- Controleer het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.
- Berg het verpakkingsmateriaal op tot aan het einde van de garantieperiode. Na deze periode kunt u het via uw lokale afvalinzameling laten verwijderen.

WAARSCHUWING! Verpakkingsmateriaal is geen speelgoed! Kinderen mogen niet spelen met plastic zakken! Gevaar voor verstikking!

1 x zelftrekkende grasmaaier 189 cc
1 x grasopvangzak
1 x bougiesleutel
1 x handleiding
3 x Kabelklemmen
1 x mulchingwig
1 x uitwerpkanaal

Neem contact op met uw dealer wanneer er stukken ontbreken of beschadigd zijn.

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

	Gevaar voor lichamelijk letsel of materiële schade.			Voldoet aan alle verplichte veiligheidsstandaarden van de Europese richtlijnen die van toepassing zijn.
	Lees de handleiding vóór het gebruik.			Waarschuwing voor rondvliegende objecten. Let op voor voorwerpen die door het snijgereedschap worden weggeslingerd.Houtoeschouwers op een afstand.
	Gevaar – draaiende messen. Hou handen en voeten uit de buurt van scherpe onderdelen. Hou handen weg van de messen. Raak de messen niet aan bij aanvang of tijdens het in werking stellen van de unit.			Benzine is brandbaar. Laat de motor gedurende minstens 2 minuten afkoelen vóór u bijtankt.
	Giftige uitlaatgassen! Benzinemotoren stoten koolstofmonoxide uit. Laat ze NIET draaien in een afgesloten ruimte.			Draag gehoorbescherming.Draag een veiligheidsbril.
	Haal vóór het herstellen de bougie uit het toestel. Voer dan de herstellingen uit volgens de gebruiksaanwijzing.			Opgelet: De motor is heet.Raak de hete geluidsdemper of de cilinder niet aan. Deze onderdelen worden zeer heet tijdens het werken. Ook na het uitschakelen blijven ze gedurende een korte tijd heet.
	Oogbescherming verplicht.			Draag gehoorbescherming.
	Draag handschoenen.			Hou handen en voeten uit de buurt.

POWERPLUS

POWPG10120 NL

Waarschuwing: hou de veiligheidslabels op de machine proper en zichtbaar. Vervang de veiligheidslabels wanneer ze ontbreken of onleesbaar zijn.

5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING: Bij het werken met gereedschappen op benzine moeten de basisveiligheidsvoorzorgen alsook onderstaande voorschriften altijd worden opgevolgd om het gevaar voor verwondingen en/of schade aan het toestel te beperken. Lees al deze instructies vóór u het toestel gebruikt en bewaar deze instructies als naslagwerk voor later.

WAARSCHUWING: deze machine produceert een elektromagnetisch veld wanneer ze in werking is. Dit veld kan onder sommige omstandigheden interfereren met actieve of passieve medische implantaten. Om het gevaar voor ernstige of dodelijke gevolgen hiervan te voorkomen, raden we personen met een medisch implantaat aan om hun arts en de fabrikant van het implantaat te contacteren vóór ze deze machine gebruiken.

5.1 Maak u vertrouwd met het toestel

• Lees zorgvuldig de instructies. Maak u vertrouwd met de bedieningselementen en het correct gebruik van het toestel.
• Laat de grasmaaier nooit gebruiken door kinderen of door andere personen die niet met dit toestel vertrouwd zijn. Lokale regelgeving kan beperkingen opleggen aan de leeftijd van de gebruiker.
• Maai nooit wanneer er andere personen, in het bijzonder kinderen, of dieren in de buurt zijn.
• Onthoud dat de operator of de gebruiker verantwoordelijk is voor gevaarlijke situaties of ongevallen m.b.t. andere personen of hun eigendommen.
• De gebruikers moeten een passende opleiding krijgen m.b.t. het gebruiken, instellen en bedienen van de machine. Ook de verboden handelingen moeten meegedeeld worden.

5.2 Voorbereiding

• Draag tijdens het werken altijd stevig schoeisel en een lange broek. gebruik het toestel niet op blote voeten of met open sandalen aan.
• Inspecteer grondig het gebied waar het toestel gebruikt moet worden en verwijder alle voorwerpen die door de machine weggeslingerd zouden kunnen worden.

• Bewaar benzine in vaten die hiervoor specifiek werden ontworpen.
• Tank enkel bij in de openlucht en rook niet tijdens het bijtanken.
• Vul de tank met benzine vóór u de motor start. Verwijder nooit de benzinedop of tank nooit benzine bij terwijl de motor nog draait of nog heet is.
• Wanneer er benzine wordt gemorst, probeer dan niet om de motor te starten maar haal de machine weg van de plaats waar de benzine werd gemorst en vermijd het laten ontstaan van mogelijke ontstekingsbronnen totdat de benzinedampen zijn verdampt.

- Draai alle afsluitdoppen van zowel de benzinetank als het benzinevat stevig vast.

■ Vervang defecte geluidsdempers.

- Controleer vóór het gebruik altijd visueel of de messen, hun montagemoeren en het snijgeheel niet beschadigd of versleten zijn. Vervang versleten of beschadigde messen en moeren telkens per set om de uitbalancering te bewaren.

5.3 Gebruik

• Gebruik het toestel niet in afgesloten plaatsen waar gevaarlijke koolstofmonoxidedampen zich zouden kunnen ophopen.
• Waarschuwing! Gebruik de grasmaaier niet wanneer er bliksemgevaar bestaat.

POWERPLUS POWPG10120 NL

- Het wordt aangeraden om de gebruiksmomenten in tijd te beperken om zo de gevaren te minimaliseren die veroorzaakt worden door lawaai en trillingen.

- Wees voorzichtig wanneer u de grasmaaier gebruikt op hellingen, verzakkingen, sloten of oevers.

■ Maai enkel bij daglicht of bij voldoende kunstlicht.

- Gebruik indien mogelijk het toestel niet op nat gras.

- Bewaar altijd een stabiele positie wanneer u op hellingen werkt.

■ Wandel, maar loop nooit.

- Voor draaiende machines met wielen: maai heen en weer op hellingen, nooit van boven naar onder.

- Wees bij het werken op hellingen bijzonder voorzichtig tijdens het veranderen van de werkrichting.

■ Maai niet op zeer steile hellingen.

- Wees bijzonder oplettend wanneer u omkeert of wanneer u de grasmaaier naar u toe trekt.

- Laat de messen tot stilstand komen wanneer de grasmaaier moet worden opgetild voor het oversteken van andere bodemoppervlakken dan grasvelden en wanneer u de grasmaaier heen- en terugbrengt naar de plek die gemaaid moet worden.

- Gebruik de grasmaaier nooit met defecte beschermkappen of zonder dat de veiligheidsvoorzieningen zoals bijvoorbeeld de grasklep en/of de grasopvangbak op hun plaats zitten.

- Opgelet: de grasmaaier mag niet gebruikt worden zonder dat ofwel de gehele grasopvangzak ofwel de zelfsluitende kap van de uitlaatopening aanwezig is.

- Verander niets aan de motorinstellingen en voer de motor niet op.

- Regel verzegelde instelpunten voor de snelheidsregeling van de motor niet bij en knoei er ook niet aan.

- Knoei niet aan de veiligheidssystemen van de grasmaaier en schakel ze niet uit.

- Zet de koppelingen van de messen en de aandrijving los vóór u de motor start.

- Start voorzichtig de motor volgens de instructies en hou daarbij de voeten goed uit de buurt van de messen.

- Kantel de maaier niet wanneer u de motor start.

- Start de motor niet wanneer u voor de uitwerpopening staat.

- Hou handen en voeten uit de buurt van de draaiende onderdelen. Blijf altijd uit de buurt van de uitwerpopening.

- Til een grasmaaier nooit op of draag hem nooit terwijl de motor nog draait.

- Zet de motor uit, maak de bougiekabel los en zorg dat alle bewegende onderdelen volledig tot stilstand zijn gekomen en, in het geval er een sleutel aanwezig is, dat de sleutel verwijderd is:

- Vóór het oplossen van blokkeringen of vóór het vrijmaken van de uitwerpopening.

- Vóór het controleren, het reinigen of het werken aan de grasmachine.

- Nadat u een vreemd voorwerp heeft geraakt. Controleer de grasmaaier op beschadigingen en voer de nodige herstellingen uit vóór u de motor opnieuw start en de grasmaaier verder gebruikt.

- Wanneer de grasmaaier abnormaal begint te trillen (controleer onmiddellijk).

- Zet de motor uit, maak de bougiekabel los en zorg dat alle bewegende onderdelen volledig tot stilstand zijn gekomen en, in het geval er een sleutel aanwezig is, dat de sleutel verwijderd is:

- Wanneer u de grasmaaier achterlaat.

– Vóór het bijtanken.

- Geef minder gas tijdens het uitschakelen van de motor en, indien de motor is uitgerust met een benzineklep, zet deze dan dicht aan het einde van het maaiwerk.

- Ga langzaam vooruit wanneer u een volgstoel gebruikt.

POWERPLUS POWPG10120 NL

5.4 Onderhoud en opslag

• Hou alle moeren, bouten en schroeven stevig vast aangedraaid om er zeker van te zijn dat het toestel in een toestand verkeert die veilig is om mee te werken.
• Bewaar het toestel nooit met benzine in de tank binnen een gebouw waar de dampen in contact zouden kunnen komen met open vuur of een vonk.
• Laat de motor afkoelen voor u hem in een afgesloten ruimte opbergt.
• Hou de motor, de geluidsdemper, het batterijvak en de benzinetank vrij van gras, bladeren of overmatig vet. Dit verkleint het brandgevaar.
• Controleer regelmatig de grasopvangbak op sporen van slijtage of aantasting.
• Vervang voor alle veiligheid de versleten of beschadigde onderdelen.
• Wanneer de benzinetank moet leeggemaakt worden, dan moet dit buiten gebeuren.
• Verkeerd onderhoud, het gebruik van niet-conforme vervangonderdelen of het verwijderen of aanpassen van veiligheidsonderdelen kan de grasmaaier beschadigen en de gebruikers ervan ernstig verwonden.
• Gebruik enkel aanbevolen vervangmessen en onderdelen van de fabrikant. Het gebruik van niet-originele onderdelen kan de machine beschadigen en de gebruikers ervan verwonden. Hou de grasmaaier in een goede bedrijfstoestand.
  ■ Wanneer de messenrem niet werkt, neem dan contact op met een servicecenter.

Waarschuwing: raak het draaiend mes niet aan!

Waarschuwing: vul enkel benzine bij in een goed geventileerde omgeving en met een uitgeschakelde motor.

• Gebruik de grasmaaier uitsluitend wanneer de grasopvangzak aanwezig is of wanneer de afbuigplaat gemonteerd zit.
• Schakel de motor uit vóór u de grasopvangzak ledigt of de maaihoogte instelt.
• Wanneer de motor draait, hou dan uw handen en voeten weg uit de gebied onder de grasmaaier of onder de grasuitworp.
• Verwijder alle vreemde voorwerpen van het grasveld vóór u begint te maaien. Deze voorwerpen zouden door de grasmaaier weggeslingerd kunnen worden.
• Hou kinderen, andere personen en huisdieren op een veilige afstand wanneer u met de grasmaaier werkt.
• Kantel de grasmaaier nooit terwijl u hem start.

7 VEILIGHEIDSWAARSCHUWINGEN VOOR BENZINE

WAARSCHUWING: Wees bijzonder voorzichtig met benzine. Benzine is brandbaar en de dampen zijn explosief. Volgende punten moeten in acht worden genomen:

• Gebruik enkel een goedgekeurde tank
• Verwijder nooit de benzinedop en tank nooit bij terwijl de motor nog draait. Laat de onderdelen van de uitlaat afkoelen vóór u bijtankt.
• Rook niet.
  ■ Vul de machine binnenshuis niet bij.
• Bewaar de machine of de benzinetanks niet binnenshuis waar er open vuur is zoals bijvoorbeeld van een waterverwarmingstoestel.
• Als er benzine werd gemorst, probeer dan niet om de motor te starten maar breng de machine weg van de plaats waar dit gebeurde vooraleer te starten.

POWERPLUS POWPG10120 NL

• Breng na het bijvullen altijd de benzinedop terug aan en draai hem stevig vast.
• Als de tank wordt leeggelaten dan moet dit in de openlucht gebeuren.

8 ASSEMBLAGE

8.1 Inklapbare handgreep

1. Monteer het onderste deel van de handgreep op het basistoestel met bouten en vergrendelknoppen (Fig. 1A).
2. Klap de twee vergrendelingshendels naar buiten om het bovenste deel van de handgreep los te maken voor het uitklappen.
3. Duw de vergrendelingshendel terug naar binnen om de handgreep in zijn werkstand vast te zetten (Fig. 1B).
4. Stel de spanning in door de moer met een geschikte sleutel aan te draaien.
5. Maak de kabelklem vast op de getoonde positie en breng dan de kabel aan (Fig. 1C, Fig. 1D).

Opgepast: tractie-en startkabels moeten bij assemblage steeds boven de dwarsarm van de duwarm (beugel) liggen zodanig dat bij het dichtklappen van de duwhendel, de kabels steeds vrij boven het onderste gedeelte van de duwarm kunnen bewegen. Indien deze kabels niet goed gemonteerd zijn, kan dit leiden tot beschadiging en/of uitrekken ervan, met als gevolg dat de machine niet goed functioneert. In dit geval vervalt de garantie.

8.2 Het instellen van de geschikte hoek (Fig. 2)

1. Trek de vergrendelingshendel naar buiten.
2. Verhoog/verlaag het bovenste gedeelte van de handgreep t.o.v. insteltandwielen (in het midden van de twee helften van de handgreep) om een hoek in te stellen tussen -20° en 20° zoals op Fig. 2 te zien is.
3. Duw de vergrendelingshendel terug naar binnen om het bovenste en onderste deel van de handgreep t.o.v. elkaar vast te zetten.

8.3 Aanbrengen en verwijderen van de grasopvangzak

1. Aanbrengen: til het achterste deksel op en maak de grasopvangzak vast aan de achterkant van de maajer (Fig. 3A + 3B).
2. Verwijderen: neem het achterste deksel vast, til het op en verwijder de grasopvangzak.

8.4 Starthandgreep

1. Breng de starchandgreep van de motor naar de startkoordgeleider (Fig. 4A).

8.5 Maaihoogte

1. Trek de hendel naar buiten toe om hem uit zijn houder los te maken. Beweeg de hendel voor- of achterwaarts om de hoogte in te stellen (Fig. 5, zie ook punt 10.7).

9 5 IN 1

Deze grasmaaiers kunnen, afhankelijk van de toepassing, achteraf aangepast worden om anders te werken:

Van grasmaaier met uitwerpopening achteraan tot maaier met mulchingfunctie of tot maaier met uitwerpopening aan de zijkant.

9.1 Wat is mulchen?

Tijdens het maaien wordt het gras in één beweging afgesneden, fijn verhakseld en dan als natuurlijke meststof terug op het grasveld achtergelaten.

Tips voor het mulching maaien:

• Regelmatig opnieuw maaien met max. 2 cm van een grashoopte van 6 naar 4 cm.
• Gebruik een scherp mes

POWERPLUS POWPG10120 NL

■ Maai geen nat gras
■ Werk met het maximale motortoerental
■ Beweeg enkel tegen het normale werktempo
- Reinig regelmatig de mulching wig, de binnenkant van de behuizing en het mes

9.2 Verschillende toepassingen

9.2.1 Aanpassen voor het mulchen

WAARSCHUWING: enkel met een uitgeschakelde motor en stilstaand mes.

1. Til het achterste deksel op en verwijder de grasopvangzak (Fig. 6A).
2. Duw de mulchingwig in de behuizing. Zet de mulchingwig met de knop in de opening van de behuizing vast (Fig. 6B).
3. Laat het achterste deksel terug neer.

9.2.2 Aanpassen voor uitwerpen langs de zijkant

WAARSCHUWING: enkel met een uitgeschakelde motor en stilstaand mes

• Til het achterste deksel op en verwijder de grasopvangzak.
  ■ Monteer de mulchingwig.
• Til de klep aan de zijkant voor de zijdelingse uitworp op (Fig. 7A).
• Bevestig zij-uitworpopening op zijn plek (in de daarvoor voorziene haakpunten).
• Laat de klep los, zodat de zij-uitworpopening tegen de maaierbasis gedrukt wordt.

9.2.3 Maaien met de grasopvangzak

WAARSCHUWING: enkel met een uitgeschakelde motor en stilstaand mes.

Om te maaien met de grasopvangzak verwijdert u de mulchingwig en het uitwerpkanaal voor grasuitworp aan de zijkant en brengt u de grasopvangzak aan.

Verwijderen van de mulchingwig:

• Til het achterste deksel op en verwijder de mulchingwig.
  Verwijder de uitwerpmond voor de zijwaartse grasuitworp.
• Til de zijwaartse klep op en verwijder het uitlaatkanaal.
• De zijwaartse klep sluit de uitwerpopening in de behuizing d.m.v. veerkracht automatisch af.
• Verwijder regelmatig grasresten en aangekleefd vuil van de zijwaartse klep en de uitlaatopening.

Monteer de grasopvangzak

- Monteren: til het achterdeksel op en bevestig de zak aan de achterkant van de maaier.

- Verwijderen: neem het achterdeksel vast, til het op en verwijder de grasopvangzak.

9.2.4 Werken zonder grasopvangzak

U kunt de grasmaaier zonder grasopvangzak noch mulchingwig gebruiken. U moet er wel altijd voor zorgen dat de achterste klep / deflector tegen de maaierbasis geplooid zit.

POWERPLUS

POWPG10120 NL

9.2.5 Kantsnijden (Fig. 8)

De grasmaaier is zo ontworpen, dat de diameter van de maaierbehuizing groter is dan de breedte van de wielbasis. Op deze manier kunt u makkelijk kanten snijden.

10 GEBRUIKSINSTRUCTIES

1.1 Vóór het starten

Deze grasmaaier wordt geleverd ZONDER OLIE OF BENZINE in de motor.

1.1.1 Olie toevoegen

Vóór elk gebruik moet het oliepeil gecontroleerd worden en indien nodig moet er motorolie bijgevuld worden van het type SAE30.

OPGELET: OVERVUL de motor niet met olie of er zal bij het starten veel rook uit de geluidsdemper komen.

• Zorg ervoor dat de grasmaaier vlak staat.
• Verwijder de oliepeilstok uit de olievulopening.
  ■ Voeg olie toe.
• Wrijf de oliepeilstok proper, monteer hem terug op zijn plaats, draai de olietankdop op de tank en verwijder hem daarna opnieuw. Het oliepeil moet tussen de markeringen liggen en de olie moet helder zijn met een gouden kleur.
• Vul bij als het oliepeil te laag is.
• Controleer vóór elk gebruik het oliepeil. Voeg olie toe indien nodig. Vul bij tot de lijn "FULL" op de peilstok.
• Vervang de olie om de 25 uur of om het seizoen. Het kan nodig zijn de olie vaker te verversen in stoffige of vuile omstandigheden.

BELANGRIJK:

1.1.2 Voeg benzine toe (Fig. 9)

WAARSCHUWING: Vul de benzinetank nooit binnenshuis, terwijl de motor draait of voordat de motor na het draaien minstens 15 minuten heeft kunnen afkoelen.

• Vul de benzinetank tot aan de onderkant van de vulnek. Gebruik verse, zuivere en ongelode standaardbenzine.
• Overvul de tank niet.
• Meng geen olie met de benzine.
• Koop benzine enkel in hoeveelheden die u binnen de 30 dagen kunt verbruiken, zo bent u altijd zeker van verse benzine.

OPGELET: veeg gemorste olie of benzine weg. Bewaar of mors geen olie of benzine in de buurt van open vuur.

POWERPLUS POWPG10120 NL

OPGELET: benzine verrijkt met alcohol (ook wel eens gasohol genoemd) of het gebruik van ethanol of methaan, kan vocht aantrekken, wat tijdens de opbergperiode zorgt voor afscheiding en de vorming van zuren. Zure dampen kunnen het benzinesysteem beschadigen tijdens de opbergperiode. Om motorproblemen te vermijden moet het benzinesysteem vóór het opbergen leeggemaakt worden (zie het hoofdstuk over het opbergen verder in deze handleiding).

10.1 Een koude motor starten

• De snelheidsregelingshendel (18), aan de rechterkant van het bovenste deel van de handgreep, wordt gebruikt om het motortoerental te regelen. Zet de hendel in de "STARTER MAX"-stand.
• De remhendel bevindt zich op het bovenste deel van de handgreep van de grasmaaier. De hendel moet ingedrukt worden en tegen de bovenste handgreep aangedrukt worden om de ontsteking van de motor te laten werken.
• De starchandgreep is bevestigd aan de rechterkant van het onderste deel van de handgreep. Ga bij het starten altijd achter de grasmaaier staan, in dezelfde positie als waarin u met de grasmaaier werkt. Trek aan de starchandgreep tot de motor draait.
• Laat de motor na het starten nog 2 tot 3 minuten opwarmen voordat u begint te maaien.

Het mes begint te draaien zodra de motor gestart is.

10.2 Een warme motor starten

• Duw de remhendel in en hou hem tegen de bovenste handgreep aangedrukt om de ontsteking van de motor te laten werken.
• Trek aan het startkoord totdat de motor draait.

10.3 De motor en mes tot stilstand brengen

- Laat de remhendel los om de motor en het mes tot stilstand te laten komen.

WAARSCHUWING!! Het mes draait na het uitschakelen van de motor nog even door.

WAARSCHUWING!! De remhendel is een veiligheidsvoorziening. Probeer nooit om zijn werking te omzeilen. Het mes draait wanneer de motor draait.

10.4 Zelftrekkende maaier

Zodra de motor gestart is, kunt u de hendel van de zelftractie tegen de bovenste handgreep aandrukken en in die positie houden.

De maaier begint nu te rijden.

Om de grasmaaier tot stilstand te brengen, laat u de hendel los.

10.5 Voor de beste maairesultaten

Verwijder alle afval van het grasveld. Zorg ervoor dat het grasveld vrij is van stenen, takken, draden of andere voorwerpen die door de maaier in willekeurige richtingen weggeslingerd zouden kunnen worden en die de gebruiker of anderen ernstig zouden kunnen verwonden of schade zouden kunnen toebrengen aan eigendommen of voorwerpen in de buurt. Maai geen nat gras. Om doeltreffend te maaien, maait u best geen nat gras omdat dit de neiging heeft aan de onderkant van de maaierbehuizing vast te kleven, wat het correct afmaaien van het gras verhindert. Maai niet meer dan 1/3 van de lengte van het gras. De aanbevolen maaihoogte bedraagt 1/3 van de lengte van het gras. Het werktempo moet worden aangepast zodat de grassnippers gelijkmatig over het grasveld verdeeld worden.

POWERPLUS POWPG10120 NL

Bij het maaien van dik gras kan het nodig zijn om een van de laagste snelheden te gebruiken om een net en mooi maairesultaat te bekomen. Bij het maaien van lang gras kan het nodig zijn om het gras in twee stappen te maaien, waarbij u het mes nog 1/3 van de lengte lager zet voor de tweede maaibeurt. U kunt ook beter een ander maaipatroon volgen dan bij de eerste beurt. Het afgemaaide deel een beetje overlappen bij elke beurt, helpt om achtergelaten grassnippers op te ruimen. De grasmaaier moet altijd op zijn maximale toerental gebruikt worden voor het beste en meest effectieve maairesultaat. Reinig de onderkant van de maaierbehuizing.

Zorg ervoor dat u na elk gebruik de onderkant de maaierbehuizing reinigt om het ophopen van gras te vermijden, wat het mulchen zou kunnen verhinderen.

Maaien van bladeren. Het maaien van bladeren kan ook goed zijn voor uw grasveld. Wanneer u bladeren maait, zorg er dan voor dat ze droog zijn en niet in een te dikke laag op het gras liggen.

Wacht niet tot alle bladeren van de bomen zijn gevallen om te gaan maaien.

WAARSCHUWING: wanneer u een vreemd voorwerp raakt, schakel dan de motor uit. Verwijder de bougiekabel, controleer de maaier op beschadigingen en herstel eventuele schade vóór u opnieuw start en de maaier gebruikt. Buitensporige trillingen tijdens het werken met de maaier wijzen op beschadiging. Het toestel moet dan onmiddellijk gecontroleerd en hersteld worden.

10.6 Waarschuwingssysteem van de grasopvangbak (Fig. 10)

Er bevindt zich een waarschuwingssysteem in de grasopvang die het grasvolume aangeeft.

- Wanneer de flap open staat, dan betekent dit dat er nog plaats is voor het opvangen van gras.

■ Wanneer de flap gesloten is, dan betekent dit dat er geen plaats meer is voor grasopvang.

10.7 Instructies voor het instellen van de hoogte

OPGELET: regel nooit iets aan de grasmaaier af zonder eerst de motor uit te schakelen en de bougiekabel los te maken.

OPGELET: laat de maaier tot stilstand komen en verwijder de bougiekabel vóór u de maaihoogte verandert.

Uw maaier is uitgerust met een centrale hoogteregeling met 7 standen:

1. Zet de maaier uit en verwijder de bougiekabel vóór u de maaihoogte verandert.

2. De hendel voor de centrale hoogteregeling biedt u 7 verschillende hoogtes.

3. Om de maaihoogte te veranderen, knijpt u de regelhendel naar het wiel toe en beweegt u hem heen en weer om de gewenste hoogte te selecteren.

4. Alle wielen zullen op dezelfde maaihoogte staan.

11 REINIGING EN ONDERHOUD

Schakel de motor uit en aard de bougiekap voordat u reinigings- of herstelwerkzaamheden uitvoert.

Het gebruik van werkhandschoenen is verplicht wanneer u afregelingen of herstellingen aan de machine uitvoert.

POWERPLUS

POWPG10120 NL

Gebruik enkel originele vervangonderdelen.

Ingewikkelde werken – hieronder niet opgesomd – moeten door een gespecialiseerd servicecenter worden uitgevoerd.

Regelmatig en zorgvuldig onderhoud is essentieel om de veiligheid en originele prestaties van de machine te blijven behouden.

Wanneer u de grasmaaier voor herstelwerkzaamheden kantelt, maak dan eerst de benzinetank leeg. Kantel de maaier nooit meer dan 90 graden in gelijk welke richting en laat de grasmaaier nooit gekanteld liggen omdat er op die manier olie in het luchtfilter kan druppelen, wat startproblemen veroorzaakt.

11.1 Oliepeil

Controleer dagelijks en vóór het starten van de motor het oliepeil en zorg dat het correcte oliepeil gehandhaafd blijft. Vervang de motorolie na 8 gebruiksuren en daarna om de 50 uur of na elk seizoen, afhankelijk van het gebruik.

11.2 Bougie

De bougie moet om de 100 gebruiksuren vervangen worden of na elk seizoen, afhankelijk van het gebruik. Controleer de bougie vóór elk gebruik en controleer/regel de vonkopening één keer per seizoen. Zie de motorhandleiding voor het correcte bougietype en de specificaties van de vonkopening.

11.3 Luchtfilter

Het luchtfilter moet vervangen worden. Reinig het om de paar uur bij extreem droge en stoffige omstandigheden. Slechte motorprestaties en een verzopen motor wijzen meestal op de nood aan reiniging/vervanging van het luchtfilter.

11.4 Motorreiniging

Reinig de motor regelmatig met een droge borstel of vod. Zorg ervoor dat u de ventilatoromgeving vrijhoudt van afval, gras en stof om een correcte luchtcirculatie toe te laten die nodig is voor een goede werking van de motor. Zorg er ook voor dat u alle gras, vuil en afval uit de buurt van de geluidsdemper verwijdert.

11.5 Opslag buiten het seizoen

Het is een goede gewoonte om uw grasmaaier voor te bereiden op opslag wanneer hij niet in gebruik is.

■ Reinig en smeer de grasmaaier grondig.
- Zie de motorhandleiding voor de opslaginstructies voor de motor.
- Smeer het mes in met vet om corrosie te voorkomen wanneer het niet gebruikt wordt.
- Bewaar de maaier op een propere en droge plek, uit de buurt van corrosieve materialen zoals meststoffen.
- Wanneer u uw maaier of andere motorgereedschappen in een slechtgeventileerde of metalen opslag bewaart, is het noodzakelijk dat u ze beschermt tegen roesten m.b.v. een lichte siliconenolie. Dit geldt vooral voor de kabels en alle bewegende onderdelen.

Model nr.	POWPG10120
Maaibreedte	560 mm
Cilinderinhoud	189 cc
Motorvermogen	3,2 kW
Aangrijpsnelheid koppeling	3,5 km/u
Inhoud grasopvangbak	70 l
Motortype	4-taktmotor
Merk motor	Yamaha
Min. maaihoogte	25 mm
Max. maaihoogte	70 mm
Aantal hoogtestanden	7
Centraal instelbare hoogte-instelling	Ja
Zelfrijdend	Ja
Materiaal behuizing	Staal
Olietankinhoud	0,6 l
Benzinetankinhoud	1,2 l
Materiaal opvangbak	Plastic – nylon
Handgreep met instelbare hoogte	Ja
Diameter voorwiel	200 mm
Diameter achterwiel	250 mm
Automatische choke	Ja
Laag benzineverbruik	Ja
Pk	4,3 pk
SHARPP –mes	Ja
Volledig ondersteunde krukas	Ja
Startkoordlengte	220cm
Bougietype	Toorts
Zachte handgreep	Ja
Behuizing tandwieloverbrenging	Aluminium
Voor grasvelden tot	1500 m^2
Kogelgelagerde wielen	Ja
Ready start-motor	Ja
Indicator volle grasopvangbak	Ja
Type handgreep	Inklapbaar
E10-benzinegeschikt	Ja
Stootbeveiliging	Ja
5 functies	Zij-uitworpMulchingAchteruitworpKantsnijdenOpvangen

13 GELUID

Geluidsemissiewaarden gemeten volgens de van toepassing zijnde standaard. (K=3)

Geluidsdrukniveau LpA

84 dB(A)

Geluidsvermogenniveau LwA

98 dB(A)

AANDACHT! Draag gehoorbeschermers wanneer het geluidsdrukniveau 85 dB(A) overschrijdt.

aw (Trilling)

4,1 m/s²

K = 1,5 ~m / s^2

14 GARANTIE

• Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.
• Vallen ook niet onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.
• Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.
• Herstellingen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.
• Meer informatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.
• Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werd.
• Tevens kan geen aanspraak gemaakt worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.
• Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel niet geschikt is), onoordeelkundig gebruik (o.a. niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is niet limitatief.
• De aanvaarding van claims onder garantie geeft in géén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een nieuwe garantieperiode in geval van een vervanging van het toestel.
• Toestellen of onderdelen die onder waarborg vervangen werden, worden daardoor eigendom van Varo NV.
• We behouden ons het recht voor om elke garantieclaim te weigeren waarbij de aankoop niet kan worden geverifieerd of waarbij het duidelijk is dat het product niet correct werd onderhouden (propere ventilatiesleuven, regelmatig vervangen koolborstels, ...).
• Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.
• Uw gereedschap moet als geheel naar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zijn van uw bewijs van aankoop.

15 MILIEU

Indien u, na zekere tijd, beslist uw machine te vervangen, werp deze dan niet weg bij uw huishoudelijk afval maar doe dit op een milieuvriendelijke wijze

Verwijder de olie op een milieuvriendelijke manier. Wij raden u aan om de olie in een gesloten vat naar uw lokaal servicecenter te brengen voor recyclage. Doe de olie niet bij het huishoudelijk afval of giet ze niet op de grond.

POWERPLUS POWPG10120 NL

16 CONFORMITEITSVERKLARING

VARO – Vic. Van Rompuy N.V - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat,

Product: Zelftrekkende grasmaaier 189 cc 560 mm

Handelsmerk: POWERplus

Model: POWPG10120

voldoet aan de essentiële eisen en aan de overige relevante bepalingen van de van toepassing zijnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke niet-toegelaten modificatie van het apparaat maakt deze verklaring nietig.

Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

2006/42/EC

2014/30/EU

2000/14/EC

Bijlage VI LwA

Gemeten 96dB(A)

Gegarandeerd 98dB(A)

Notified Body TuV Sud - DE

Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

EN ISO 5395-1:2013-A1

EN ISO 5395-2:2013-A2

EN ISO 14982. : 2009

Beheerder van de technische documentatie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Ondergetekende handelt in opdracht van de bedrijfsleider,

Philippe Vankerkhove

Regelgevings- en compliancemanager
