| Typ výrobku | Samojezdná sekačka na trávu |
| Značka | PowerPlus |
| Model | POWPG10120 |
| Motor | 4-taktní, Yamaha, 189 cm³, 3,2 kW (4,3 k) |
| Šířka sečení | 560 mm |
| Výška sečení | 25 - 70 mm (7 poloh) |
| Objem sběrného koše | 70 L |
| Samojízdná | Ano |
| Materiál šasi | Ocel |
| Přední kola | 200 mm (kuličková ložiska) |
| Zadní kola | 250 mm (kuličková ložiska) |
| Objem palivové nádrže | 1,2 L |
| Objem olejové nádrže | 0,6 L |
| Hladina akustického tlaku | 84 dB(A) |
| Hladina akustického výkonu | 98 dB(A) |
| Vibrace | 4,1 m/s² |
| Funkce | 5 v 1: zadní výhoz, mulčování, boční výhoz, sběr, sekání okrajů |
| Maximální plocha trávníku | 1 500 m² |
| Palivo | Bezolovnatý benzín (kompatibilní s E10) |
| Startování | Automatický startér |
| Nůž | Ostrý (nabroušený) |
| Rukojeť | Skládací s potahem Soft Grip |
| Centrální nastavení výšky | Ano |
| Indikátor plného koše | Ano |
| Ochranný kryt | Ano |
Často kladené otázky - POWPG10120 PowerPlus
Dotazy uživatelů ohledně POWPG10120 PowerPlus
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Sekačka na trávu ve formátu PDF zdarma! Najděte svůj návod POWPG10120 - PowerPlus a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. POWPG10120 značky PowerPlus.
NÁVOD K OBSLUZE POWPG10120 PowerPlus
1 OBLAST POUŽITÍ....3
2 POPIS (OBR. A)....3
3 SEZNAM OBSAHU BALENÍ 3
4 SYMBOLY 4
5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ......5
5.1 Školení....5
5.2 Příprava 5
5.3 Provoz....5
5.4 Údržba a skladování ......6
6 BEZPEČNOSTNÍ VAROVÁNÍ 7
7 BEZPEČNOSTNÍ UPOZORNĚNÍ OHLEDNĚ BENZÍNU .....7
8 MONTÁŽ 7
8.1 Skládací rukojet'....7
8.2 Seřízení vhodného úhlu (obr. 2)......8
8.3 Montáž a demontáž vaku na sběr trávy....8
8.4 Páčka startéru....8
8.5 Výška sekání 8
9 5 V 1 8
9.1 Co je mulčování? 8
9.2 Různá použití......8
9.2.1 Přestavba na mulčovací sekačku....8
9.2.2 Přestavba na sekání s bočním výhozem....8
9.2.3 Sekání s vakem na sběr trávy 9
9.2.4 Provoz bez vaku na sběr trávy....9
9.2.5 Ořezávač okrajů (obr. 8)....9
10 PROVOZNÍ POKYNY....9
10.1 Před spuštěním....9
10.1.1 Doplňte olej....9
10.1.2 Doplnění benzínu (obr. 9)....10
10.2 Spouštění studeného motoru....10
10.3 Startování zahřátého motoru....10
POWERPLUS POWPG10120 CS
10.4 Zastavení motoru a čepele 11
10.5 Sekačka s vlastním pojezdem....11
10.6 Jak dosáhnout dobrých výsledků při sekání 11
10.7 Varovný systém skříňky na trávu (obr. 10)....11
10.8 Pokyny k výškovému nastavení....12
11 ČIŠTĚNÍ A ÚDRŽBA....12
11.1 Olejový servis....12
11.2 Zapalovací svíčka....12
11.3 Čistič vzduchu....13
11.4 Čištění motoru....13
11.5 Uložení mimo sezónu....13
12 TECHNICKÉ ÚDAJE 14
13 HLUČNOST....15
14 ZÁRUKA....15
15 ŽIVOTNÍ PROSTŘEDÍ 15
16 PROHLÁŠENÍ O SHODĚ 16

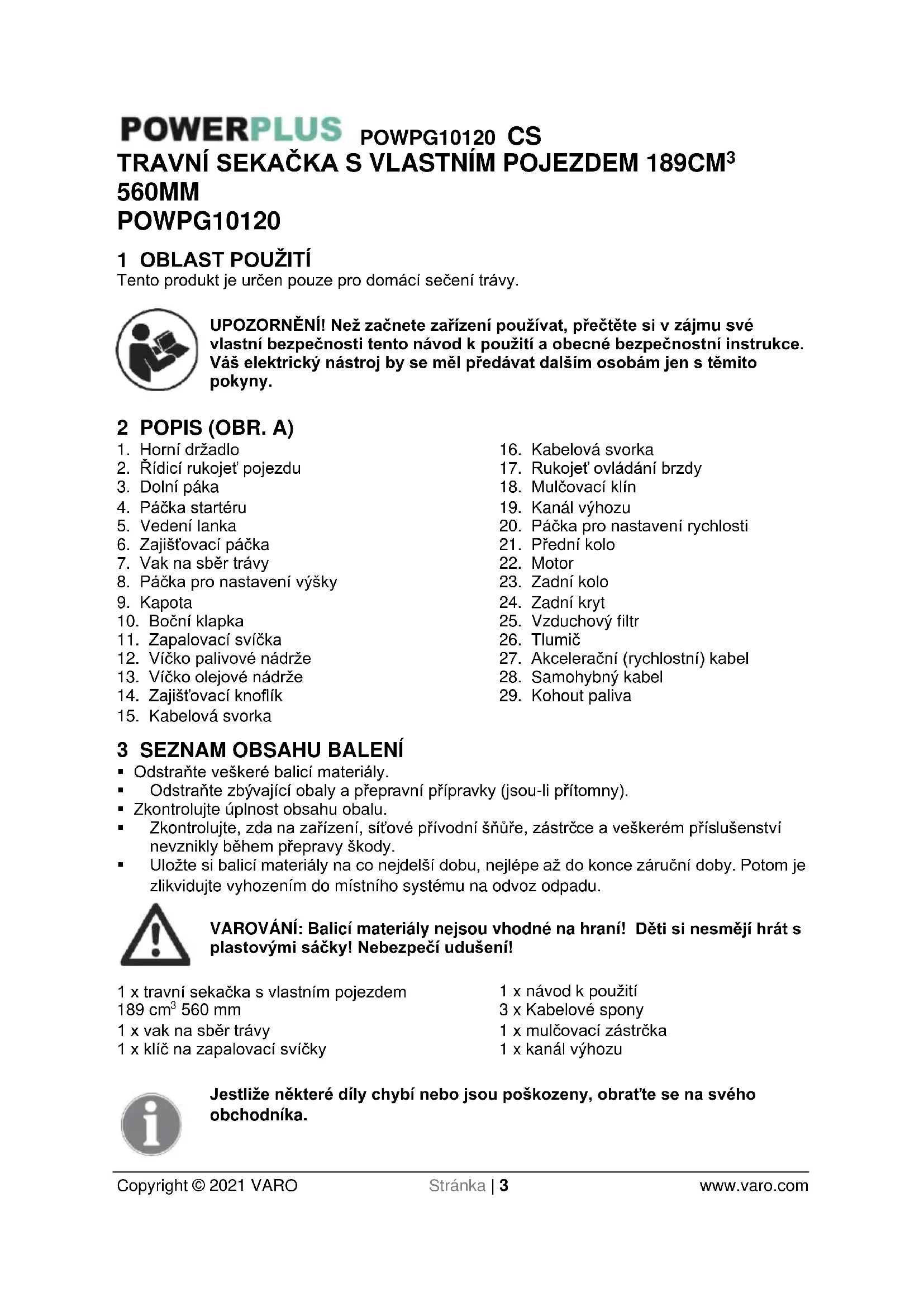

POWERPLUS
POWPG10120 CS
TRAVNÍ SEKAČKA S VLASTNÍM POJEZDEM 189CM³
560MM
POWPG10120
1 OBLAST POUŽITÍ
Tento produkt je určen pouze pro domácí sečení trávy.
UPOZORNĚNÍ! Než začnete zařízení používat, přečtěte si v zájmu své vlastní bezpečnosti tento návod k použití a obecné bezpečnostní instrukce. Váš elektrický nástroj by se měl předávat dalším osobám jen s těmito pokyny.
2 POPIS (OBR. A)
- Horní držadlo
- Rídicí rukojeť pojezdu
- Dolní páka
- Páčka startéru
- Vedení lanka
- Zajišťovací páčka
- Vak na sběr trávy
- Páčka pro nastavení výšky
- Kapota
- Boční klapka
- Zapalovací svíčka
- Víčko palivové nádrže
- Víčko olejové nádrže
- Zajišťovací knoflík
- Kabelová svorka
- Kabelová svorka
- Rukojeť ovládání brzdy
- Mulčovací klín
- Kanál výhozu
- Páčka pro nastavení rychlosti
- Přední kolo
- Motor
- Zadní kolo
- Zadní kryt
- Vzduchový filtr
- Tlumič
- Akcelerační (rychlostní) kabel
- Samohybný kabel
- Kohout paliva
3 SEZNAM OBSAHU BALENÍ
- Odstraňte veškeré balicí materiály.
- Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny).
■ Zkontrolujte úplnost obsahu obalu.
Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody.
Uložte si balicí materiály na co nejdelší dobu, nejlépe až do konce záruční doby. Potom je zlikvidujte vyhozením do místního systému na odvoz odpadu.
VAROVÁNÍ: Balicí materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení!
1 x travní sekačka s vlastním pojezdem
189 cm ^3 560 mm
1 x vak na sběr trávy
1 x klíč na zapalovací svíčky
1 x návod k použití
3 x Kabelové spony
1 x mulčovací zástrčka
1 x kanál výhozu
Jestliže některé dily chybí nebo jsou poškozeny, obrat'te se na svého obchodníka.
4 SYMBOLY
V tomto návodu a u přístroje jsou používány následující symboly:
 | Označuje riziko úrazu nebo poškození nástroje. |  | V souladu se základními platnými bezpečnostními normami Evropských směrnic. |
 | Před použitím si přečtěte návod k použití. |  | Varování! Létající předměty. Pozor na zasažení předměty odmršťovanými řezacím nástavcem. Udržujte okolostojící osoby mimo dosah. |
 | |||
 | Nebezpečí – otáčející se nožeDržte ruce a nohy mimo dosah ostrých dílů.Držte ruce mimo dosah čepelí; nedotýkejte se čepelí při spouštění ani za provozu zařízení. |  | Benzín je hořlavina. Nechte motor alespoň 2 minuty chladnout a teprve potom doplňujte palivo. |
 |  | ||
 | Jedovaté výpary!Z benzinových motorů se uvolňuje kysličníkuhelnatý. NEBĚHEJTE v uzavřeném prostoru. |  | Noste chránič sluchu.Noste ochranné brýle. |
 |  | ||
 | Před opravou stroje odpojte kabel k zapalovací svíčce. Poté postupujte podle návodu k použití. |  | Varování: horký motor.Nedotýkejte se horkého tlumiče nebo válce. Můžete se popálit. Tyto díly se za provozu velmi silně zahřívají. Po vypnutí zůstávají ještě krátkou dobu horké. |
 |  | ||
 | Povinná ochrana zraku. |  | Noste chrániče sluchu. |
 | Noste ochranné rukavice. |  | Udržujte ruce a nohy v bezpečné vzdálenosti. |
Varování: Udržujte bezpečnostní značky na zařízení jasné a viditelné. Jestliže bezpečnostní značky chybí nebo jsou nečitelné, vyměňte je za nové.
POWERPLUS POWPG10120 CS
5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ
Varování: Používáte-li nářadí s benzínovým pohonem, je nutné se vždy řídit základními bezpečnostními opatřeními včetně následujících, které sníží riziko vážného poranění osob nebo poškození nástroje. Před obsluhou produktu si přečtěte veškeré tyto pokyny a uschovejte si je pro příští použití.
VÝSTRAHA: Tento stroj vytváří za provozu elektromagnetické pole. Toto pole může za určitých okolností ovlivňovat chod aktivních nebo pasivních lékařských implantátů. Chcete-li snížit riziko vážného nebo smrtelného zranění, doporučujeme osobám se zdravotními implantáty, aby se před provozováním stroje poradily se svým lékařem a výrobcem zdravotního implantátu.
5.1 Školení
- Pečlivě si přečtěte tyto pokyny. Seznamte se s ovladači a správným používáním zařízení.
- Nikdy nedovolte dětem nebo osobám, které nejsou seznámeny s těmito pokyny, aby sekačku na trávu používaly. Věk obsluhující osoby může upravovat místní zákon nebo nařízení.
- Nesekejte trávu, vyskytují-li se v blízkosti lidé, zvláště děti nebo domácí mazlíčci.
- Pamatujte, že obsluhující osoba nebo uživatel jsou zodpovědní za nehody nebo nebezpečí, kterým jsou ostatní lidé nebo majetek vystaveni.
- Pracovníci obsluhy musí být náležitě vyškoleni v používání, seřizování a provozu stroje, včetně nedovolených postupů.
5.2 Příprava
- Při sekání vždy noste řádnou obuv a dlouhé kalhoty. Nářadí nepoužívejte, jste-li naboso, nebo jestliže máte obuty sandály.
- Důkladně zkontrolujte celou plochu, kde má být nářadí používáno a odstraňte všechny předměty, které mohou být strojem odmrštěny.
VAROVÁNÍ – Benzín je vysoce hořlavá látka.
- Palivo skladujte v nádobách k tomuto účelu určených.
- Palivo doplňujte pouze venku (nikoliv v uzavřené místnosti) a při manipulaci s ním nekuřte.
- Palivo doplňte ještě před spuštěním motoru. Nikdy nesnímejte víčko z palivové nádrže ani palivo nedoplňujte, pokud motor běží nebo je-li horký.
- Jestliže se benzín rozlil, nepokoušejte se motor nastartovat, ale nástroj z potřísněného místa přemístěte. Zabráníte tak vytvoření jakéhokoliv zdroje zapálení, dokud se výpary benzínu nerozptýlí.
■ Víčko palivové nádrže i zásobníku pečlivě zavřete.
■ Vyměňte vadné tlumiče. - Před použitím vždy zrakem zkontrolujte, zda nejsou šrouby nože a řezací jednotka opotřebované nebo poškozené. Opotřebované nebo poškozené nože a šrouby vyměňte jako celou sadu, tímto zachováte vyvážení.
5.3 Provoz
- Stroj nepouštějte ve stísněném prostoru, kde se může hromadit nebezpečný kysličník uhelnatý.
- Varování! Nepoužívejte sekačku, kde je ohroženo osvětlení.
- Je doporučeno omezit dobu provozu, aby se minimalizovala rizika z hluku a vibrací.
- Bud'te opatrní při používání travní sekačky na svazích a v blízkosti srázů, příkopů nebo náspů.
■ Sekejte pouze za denního světla nebo dobrém umělém osvětlení. - Tam, kde je to možné, nástroj nepoužívejte k sečení mokré trávy.
■ Na svahu se vždy ujištěte o stabilním postoji.
POWERPLUS
POWPG10120 CS
■ Běžte, neutíkejte.
■ U rotačních strojů opatřených koly sekejte napříč svahem, nikoliv nahoru a dolů.
■ Zvláště opatrní budte při změně směru sekání ve svahu.
■ Nesekejte ve zvláště strmých svazích.
■ Mimořádnou obezřetnost je nutné dodržovat při otáčení nebo tažení sekačky.
- Je-li nutné sekačku naklonit, aby ji bylo možné přemístit přes jiný povrch na další místo určené k sečení, vždy zastavte nůž (nože).
- Sekačku trávy nikdy neprovozujte s poškozenými kryty nebo bez bezpečnostních prvků, např. deflektorů nebo nejsou-li na svém místě záchytný vak nebo sběrný koš na trávu.
- Pozor: Travní sekačka nesmí být provozována bez nasazeného zachycovače trávy nebo bez nainstalovaného samouzavíracího chrániče otvoru výhozu.
- Nepozměňujte jakékoliv zapečetěné nastavení ovladače otáček motoru ani s ním nijak nemanipulujte.
- S bezpečnostními systémy nebo funkcemí travní sekačky se nesmí manipulovat a nesmějí být vyřazovány z provozu.
- Neměňte nastavení regulátoru motoru ani nepřekračujte otáčky motoru.
- Pred spuštěním motoru uvolněte nůž a všechny spojky motoru.
■ Motor spouštějte opatrně podle pokynů a stůjte dostatečně daleko od nožů.
- Při spouštění motoru sekačku trávy nenaklánějte.
■ Motor nespouštějte, stojíte-li před sekačkou nebo uvolňujete výsypku (skluz).
- Nohy i ruce udržujte z dosahu rotujících částí. Výstupní otvor udržujte stále čistý.
■ Sekačku nikdy nepřenášejte ani nezvedejte, běží-li motor.
- Motor zastavte a odpojte kabel zapalovací svíčky. Ujistěte se, všechny pohyblivé části se zcela zastavily a tam, kde byl nasazen klíč, klíč odstraňte:
– Před odstraněním zablokované trávy nebo uvolněním výsypky,
– Před kontrolou, čištěním nebo jakoukoliv práci na sekačce trávy,
– Po nárazu na cizí předmět. Před opětovným spuštěním a používáním sekačky trávy se ujistěte, že není poškozená, případně provedťe nezbytnou opravu.
– Pokud sekačka začne nezvykle vibrovat (okamžitě zkontrolujte).
- Motor zastavte a odpojte kabel zapalovací svíčky. Ujistěte se, všechny pohyblivé části se zcela zastavily a tam, kde byl nasazen klíč, klíč odstraňte:
- Kdykoliv chcete sekačku opustit,
– Před doplňováním paliva,
- U vypnutého motoru omezte nastavení plynu, a pokud je motor vybaven uzavíracím ventilem, na závěr sečení zavřete přívod paliva.
■ Používáte-li samořídící sedadlo, jed'te pomalu.
5.4 Údržba a skladování
- Všechny šrouby a matice udržujte dotažené, aby zařízení bylo v bezpečném pracovním stavu.
- Zařízení spolu s benzínem v nádrži nikdy neskladujte uvnitř budovy, kde mohou výpary přijít do styku s otevřeným ohněm.
Vždy nechte motor důkladně vychladnout před tím, než jej uzavřete nebo zakryjete. - Riziko vzniku požáru snížíte, pokud motor, tlumič, akumulátor a nádrž na benzín zbavíte veškeré trávy, listí nebo přebytečného maziva.
Záchytný vak na trávu pravidelně kontrolujte, zda není opotřebený nebo poškozený. - Opotřebované nebo poškozené díly nechte z bezpečnostních důvodů vyměnit.
- Je-li třeba palivovou nádrž vypustit, mělo by se to provést venku.
- Nesprávná údržba, používání nevyhovujících náhradních dílů nebo odstranění či úprava bezpečnostních součástí může vést k poškození sekačky a vážně ublížit pracovníkům obsluhy.
- Používejte pouze doporučené nože a náhradní díly od výrobce. Použití neoriginálních dílů může poškodit stroj a zranit obsluhu. Udržujte travní sekačku v dobrém stavu.
POWERPLUS POWPG10120 CS
- Jestliže nefunguje brzda nože, obraťte se na servisní středisko s žádostí o pomoc.
Upozornění: Nedotýkejte se otáčejícího se nože.
Upozornění: Palivo doplňujte v dobře větraném prostoru a s vypnutým motorem.
6 BEZPEČNOSTNÍ VAROVÁNÍ
■ Provozujte sekačku pouze se sběracím košem nebo nainstalovanou odraznou deskou.
- Před vyprazdňováním sběracího koše nebo nastavováním výšky sečení vždy vypínejte motor.
- Když je motor v chodu, udržujte ruce a nohy v bezpečné vzdálenosti od oblasti pod sekačkou nebo pod výhozem trávy.
- Před sečením odstraňte z trávníku veškeré cizí předměty, které by mohla sekačka vymrštit do vzduchu.
- Při provozu sekačky udržujte děti, ostatní osoby a domácí zvířata v bezpečné vzdálenosti.
■ Při startování sekačku nikdy nenaklánějte.
7 BEZPEČNOSTNÍ UPOZORNĚNÍ OHLEDNĚ BENZÍNU
VAROVÁNÍ: Při zacházení s palivy bud'te zvláště opatrní. Jsou hořlavá a jejich páry jsou výbušné. Je třeba dodržovat následující body:
- Používejte jen schválenou nádobu.
- Nikdy nesnímejte zátku palivové nádrže a nedoplňujte palivo za chodu motoru. Nechte součásti výfuku motoru vychladnout a teprve potom tankujte.
■ Nekuřte.
■ Nikdy do stroje nedoplňujte palivo ve vnitřním prostoru. - Nikdy neukládejte stroj nebo palivové nádrže v uzavřeném prostoru, kde je otevřený oheň, např. ohřívač vody.
- Jestliže se palivo vyleje, nesnažte se spustit motor, nýbrž přemístěte stroj pryč od místa vylití a teprve potom startuite.
- Po doplnění paliva vždy vraťte na místo zátku palivové nádrže a pevně ji utáhněte.
■ Vypouštíte-li nádrž, je vhodné to udělat venku.
8 MONTÁŽ
8.1 Skládací rukojet'
- Připevněte dolní rukojeti k tělesu zařízení šrouby a jisticími knoflíky (obr. 1A).
- Zvedněte obě zajišťovací páčky, čímž uvolníte horní řídicí tvče, aby se mohly složit.
- Stiskněte zajišťovací páčku do polohy zamčeno, čímž se tyče rukojeti zajistí v provozní poloze (obr. 1B).
- Nastavte napětí otáčením jistící matice vhodným klíčem.
- Připevněte svorku kabelu do uvedené polohy a pak připevněte kabel (obr. 1C, obr. 1D).
Pozor! Trakční a startovací kabely musejí být vždy umístěny na horní části příčné tyče tlačné rukojeti. To umožnuje volný pohyb kabelů v horní části spodního dílu madla, když je rukojeť složená. Nesprávná montáž těchto kabelů by mohla vést k jejich poškození nebo přepětí s následkem chybné funkce stroje. V tomto případě je záruka neplatná.
POWERPLUS POWPG10120 CS
8.2 Seřízení vhodného úhlu (obr. 2)
- Zatáhněte za zajišťovací páčku do polohy otevřeno.
- Otáčejte středem horního držadla zařízení sloužícího k seřízení úhlu a nastavte vhodný úhel v rozmezí -20° až 20° (viz obr. 2).
- Stiskněte zajišťovací páčku do polohy zamčeno, čímž se tyče rukojeti zajistí v provozní poloze
8.3 Montáž a demontáž vaku na sběr trávy
- Nasazení: Zvedněte zadní kryt a zavěste vak na sběr trávy na zadní část sekačky, (obr. 3A, obr. 2B).
- Sejmutí: uchopte a zvedněte zadní kryt a vyjměte vak na sběr trávy.
8.4 Páčka startéru
- Přesuňte páku startéru od motoru k vodítku lanka (obr. 4A).
8.5 Výška sekání
- Zatlačte zvenku a uvolněte páčku z rámu. K nastavení výšky posunujte páku dopředu nebo dozadu (obr. 5 a viz větu k 10.7).
9 5 V 1
Tyto travní sekačky lze přestavovat ze základní funkce podle účelu použití:
- z travní sekačky se zadním výhozem na mulčovací stroj nebo sekačku s bočním výhozem.
9.1 Co je mulčování?
Při mulčování se tráva v jednom pracovním kroku usekne, pak se jemně rozseká a vrátí se do pruhu trávy jako přirozené hnojivo.
Tipy k sekání s mulčováním:
- Pravidelně přistřihujte o max. 2 cm např. ze 6 cm na 4 cm výšky trávy.
■ Používejte ostrý řezací nůž.
■ Nesekejte vlhkou trávu. - Rychlost motoru nastavte na maximum.
- Jděte jen tak rychle, jak sekačka pracuje.
- Mulčovací vložku, vnitřní stranu kapoty a sekací čepel pravidelně čistěte.
9.2 Různá použití
9.2.1 Přestavba na mulčovací sekačku
UPOZORNĚNÍ: jen se zastaveným motorem a sekací čepelí v klidové poloze.
- Zvedněte zadní kryt a vyjměte vak na sběr trávy (obr. 6A).
- Zasuňte mulčovací klín do kapoty. Zajistěte mulčovací klín knoflíkem do otvoru v kapotě (obr. 6B).
- Znovu spust'te zadní kryt dolů.
9.2.2 Přestavba na sekání s bočním výhozem
UPOZORNĚNÍ: jen se zastaveným motorem a sekací čepelí v klidové poloze.
■ Zvedněte zadní kryt a vyjměte vak na sběr trávy.
■ Nasad'te mulčovací klín.
POWERPLUS POWPG10120 CS
■ Zvedněte boční klapku pro boční výhoz (obr. 7A).
Připevněte boční výhoz trávy na místo, do háků, které tam jsou k tomuto účelu.
■ Uvolněte klapku, aby též tlačila deflektor k podkladu.
9.2.3 Sekání s vakem na sběr trávy
UPOZORNĚNÍ: jen se zastaveným motorem a sekací čepelí v klidové poloze.
Pro sečení s vakem na sběr trávy vyjměte mulčovací klín a kanálek pro boční výhoz a nasadte vak na sběr trávy.
Vyjmutí mulčovacího klínu
- Zvedněte zadní kryt a vyjměte mulčovací klín.
Vyjměte vodicí kanálek pro boční výhoz:
■ Zvedněte boční klapku a vyjměte kanálek výhozu trávy.
- Boční klapka automaticky zavře otvor výhozu na tělese sekačky silou pružiny.
■ Boční klapku a otvor výhozu pravidelně čistěte od zbytků trávy a uvázlých nečistot.
Nasad'te vak na sběr trávy:
■ Nasazení: zvedněte zadní kryt a zavěste vak na sběr trávy na zadní část sekačky.
Seimutí: uchopte a zvedněte zadní kryt a vyiměte vak na sběr trávy.
9.2.4 Provoz bez vaku na sběr trávy
Travní sekačku můžete provozovat bez vaku na sběr trávy i bez mulčovací zástrčky. Musíte však pokaždé zajistit, aby byla zadní část/deflektor vždy složena vůči podkladu.
9.2.5 Ořezávač okrajů (obr. 8)
Travní sekačka je navržena tak, aby průměr kapoty přesahoval zvenčí linii kol. Díky tomu lze velmi snadno přiřezávat okraje.
10 PROVOZNÍ POKYNY
10.1 Před spuštěním
Tato sekačka na trávu se dodává BEZ OLEJE NEBO BENZÍNU v motoru.
10.1.1 Doplňte olej
Před každým následným použitím je třeba zkontrolovat stav oleje a případně doplnit 500 ml motorového oleje SAE30.
POZOR: NEPŘELIJTE motor olejem nebo bude při startu silně dýmit z tlumiče výfuku.
■ Ujiistěte se, že sekačka je v rovině.
■ Vyiměte měrku oleje z plnicího hrdla oleje.
- Otřete měrku oleje dočista; nasadťe a utáhněte víčko olejové nádrže a pak je znovu sejměte. Hladina oleje musí být v rámci značeného prostoru a měla by být čistá a mít zlatou banyu.
■ Pokud je hladina oleje nízká, olej doplňte.
POWERPLUS
POWPG10120 CS
DÜLEŽITÉ:
Zkontrolujte hladinu oleje před každým použitím. Doplňte olej v případě potřeby. Plňte po plnou čáru na měrce.
Měňte olej po každých 25 hodinách provozu nebo po každé sezóně. V prašných a znečištěných podmínkách budete možná muset měnit olej častěji.
10.1.2 Doplnění benzínu (obr. 9)
Varování: Palivo nikdy nedoplňujte uvnitř uzavřené místnosti se spuštěným motorem, nebo pokud motor ještě nevychladl (min. 15 min po jeho vypnutí).
-Palivo doplňujte až po spodní okraj plnicího hrdla palivové nádrže. Používejte čerstvý, čistý, standardní bezolovnatý benzín.
- Nepřeplňujte.
– Nemíchejte olej s benzínem.
-Abyste zajistili, že palivo bude čerstvé, kupujte jen takové množství paliva, které spotřebujete za 30 dnů.
VÝSTRAHA: Otírejte veškerý vylitý olej nebo benzín. Benzín neskladujte, nerozlévejte a nepoužívejte v blízkosti otevřeného ohně.
VÝSTRAHA: Paliva míchaná s alkoholem (nazývaná palivová směs) nebo směsi s etanolem a metanem mohou přitahovat vlhkost, které vede při skladování k separaci a tvorbě kyselin. Kyselinové výpary mohou poškodit palivový systém motoru. Chcete-li se vyhnout problémům s motorem, měl by se palivový systém před uskladněním vyprázdnit (viz kapitolu Skladování dále v tomto návodu).
10.2 Spouštění studeného motoru
- Rychlost nastavující páka (18) umístěná na pravé straně homí rukojeti se používá k regulaci rychlosti motoru. Posuňte páku do polohy „STARTER MAX“.
- Rukojeť ovládání brzdy je umístěna v horní rukojeti travní sekačky. Rukojeť se musí stlačit, aby umožnila zapálení, a přidržet proti horní rukojeti.
- Rukojet' startéru je připevněna k horní rukojeti na pravé straně. Při startování vždy stůjte za travní sekačkou v provozním postoji. Přitáhněte páku startéru, dokud se stroj nerozeběhne.
- Jakmile nastartujete, poskytněte motoru 2 až 3 minuty, aby se zahřál, než bude pracovat.
Čepel se začne otáčet, jakmile se zapne motor.
10.3 Startování zahřátého motoru
- Stiskněte páku ovládající brzdu, aby byl umožněn zápal, a držte ji proti horní páce.
Táhněte za páku převíjení, dokud se stroj nerozběhne.
POWERPLUS POWPG10120 CS
10.4 Zastavení motoru a čepele
■ Uvolněte ovládací páku brzdění a zastavte motor a čepel.
VÝSTRAHA!! Čepel se otáčí i po vypnutí motoru.
VÝSTRAHA!! Ovládací páka brzdění je bezpečnostní ústrojí. Nikdy se nepokoušejte obcházet její pohyby. Čepel se otáčí, když běží motor.
10.5 Sekačka s vlastním pojezdem
Jakmile se motor spustí, zatlačte samohybnou ovládací páku nahoru proti horní páce a nechte ji v této poloze.
Sekačka se začne pohybovat.
Chcete-li sekačku zastavit, uvolněte páku.
10.6 Jak dosáhnout dobrých výsledků při sekání
Odstraňte z trávníku cizí předměty. Ujistěte se, že na trávníku nezůstaly kameny, kusy dřeva, kusy drátu nebo jiné cizí předměty, které by mohla sekačka náhodně odmrštit v libovolném směru a způsobit vážný úraz jak obsluze sekačky, tak jiným osobám, nebo způsobit věcné škody a poškodit okolní předměty. Nesekejte vlhkou trávu. Chcete-li účinně sekat, nesekejte vlhkou trávu, protože se lepí na spodek kapoty a brání tak řádnému sekání trávy.
Nesekejte více než 1/3 délky trávy. Doporučené zkrácení při sekání je o 1/3 délky trávy. Je třeba upravit rychlost pojezdu, aby se odřezky rozptýlily rovnoměrně po trávníku. Při zvláště obtížném sekání v husté trávě může být třeba zvolit jednu z nejpomalejších rychlostí, aby sekání probíhalo čistě. Při sekání dlouhé trávy bude zřejmě třeba sekat trávník nadvakrát, přičemž čepel snížíte při druhém průchodu znovu o 1/3 délky a po trávníku budete pojíždět pokud možno podle jiného schématu než poprvé.
Pokud se bude každý průjezd trochu krýt s předchozím, pomůže to také při očištění trávníku od odpadlých odřezků trávy. Sekačkou se vždy pojíždí na plný plyn, aby bylo sekání co nejčistší a pracovní výkon co největší. Čistěte spodek kapoty. Po každém použití neopomeňte očistit spodek kapoty, aby se tam tráva nehromadila a nebránila pak řádnému mulčování. Sekání listí. I sekání listí může vašemu trávníku prospět. Listy sekejte, když jsou suché a neleží na trávníku v příliš silné vrstvě. Se sekáním nečekejte, až se stromů spadá všechno listí.
UPOZORNĚNÍ: Jestliže narazíte do cizího předmětu, vypněte motor.
Sejměte kabel ze zapalovací cívky, důkladně sekačku prohlédněte, zda není poškozená, a před opakovaným spuštěním a provozováním sekačky poškození opravte. Rozsáhlé vibrace sekačky za provozu jsou příznakem poškození. Zařízení je třeba neprodleně prohlédnout a opravit.
10.7 Varovný systém skříňky na trávu (obr. 10)
Ve skříňce na trávu je výstražný prvek udávající objem trávy.
■ Je-li klapka otevřena, znamená to, že stále existuje prostor pro sběr trávy.
Když je klapka zavřena, znamená to, že už neexistuje žádný prostor pro sběr trávy.
POWERPLUS POWPG10120 CS
10.8 Pokyny k výškovému nastavení
VÝSTRAHA: Nedělejte nikdy žádné úpravy na travní sekačce, aniž byste předtím zastavili motor a odpojili kabel zapalovací svíčky.
VÝSTRAHA: před změnou výšky sečení výška zastavte sekačku a odpojte kabel zapalovací svíčky.
Vaše travní sekačka je vybavena ústředním systémem nastavení výšky, který umožňuje 7 výškových poloh.
- Zastavte sekačku a odpojte kabel zapalovací svíčky před změnou výšky sečení.
- Páka pro centrální nastavení výšky vám nabízí 7 různých výškových poloh.
- Chcete-li změnit výšku sečení, zatlačte seřizovací páčku směrem ke kolu a pohybujte jí nahoru nebo dolů na zvolenou výšku.
- K sečení je třeba nastavit všechna kola na stejnou výšku.
11 ČIŠTĚNÍ A ÚDRŽBA
Zastavte motor a odpojte a odzemněte zapalovací svíčku před jakoukoliv opravou nebo údržbou.
Provádíte-li seřízení nebo opravu stroje, je nebytné nasadit si ochranné rukavice
Používejte pouze používejte pouze originální náhradní díly
Složité operace – neuvedené níže - musí provádět specializované středisko technické pomoci.
Pravidelná a pečlivá údržba je zásadní důležitosti pro uchování úrovně bezpečnosti a původního výkonu stroje beze změny v čase.
Kdy naklápíte travní sekačku v zájmu přístupu k opravám, vyprázdněte palivovou nádrž. Nikdy nenaklápějte travní sekačku více než 90stupňů v jakémkoliv směru a nikdy nenechávejte sekačku nakloněnou po jakoukoliv dobu, kdy by olej kapal do čističe vzduchu motoru a vyvolal tak problém se startováním.
11.1 Olejový servis
Kontrolujte denně hladinu oleje před spuštěním motoru a zabezpečte, aby se dodržovala správná hladina oleje. Vyměňujte motorový olej po 8 hodinách provozu a pak vždy po 50 hodinách nebo každou sezónu - podle používání.
11.2 Zapalovací svíčka
Zapalovací svíčku je třeba měnit každých 100 hodin nebo každou sezónu - podle používání. Zkontrolujte zástrčku před každým použitím a jednou za sezónu zkontrolujte mezeru zástrčky. Vyhledejte si v návodu k motoru správný typ zástrčky a specifikace mezery.
POWERPLUS POWPG10120 CS
11.3 Čistič vzduchu
Čistič vzduchu se musí vyměnit. Čistěte jej vždy po několika hodinách za výjimečně suchých a prašných podmínek, kdy chabý výkon a zaplavování obvykle znamenají, že je čistič vzduchu třeba vyčistit/vyměnit.
11.4 Čištění motoru
Čistěte motor pravidelně suchým kartáčem nebo látkou. Dejte pozor, abyste zachovali prostor větráku prostý úlomků materiálů, trávy a prachu, aby mohl volně cirkulovat vzduch, který je zásadně důležitý pro výkon motoru. Pečlivě též odstraňte veškerou trávu, nečistoty a drobné nečistoty z oblasti tlumiče.
11.5 Uložení mimo sezónu
Osvědčeným postupem je připravit sekačku k uložení na dobu, kdy se nepoužívá.
- Travní sekačku důkladně vyčistěte a namažte.
- Nahlédněte do návodu k motoru a najděte si pokyny ke správnému uložení motoru.
- Obalte řezací čepel tukem, aby se předešlo veškeré korozi při nepoužívání.
- Uložte sekačku na čisté suché místo dál od korozivních materiálů, jakými jsou např. hnojiva.
- Ukládáte-li svou travní sekačku nebo jiný typ elektrického zařízení ve špatně větrané nebo kovové úložné bedně je zásadně důležité, abyste zařízení (zvláště kabely a všechny pohyblivé součásti) ochránili lehkým silikonovým olejem.
POWERPLUS
POWPG10120
CS
12 TECHNICKÉ ÚDAJE
| Šířka řezu | 560 mm |
| Objem válce | 189 cc |
| Výkon motoru | 3,2 kW |
| Rychlost záběru spojky | 3,5 km/h |
| Objem sběrného boxu | 70 l |
| Typ zdvihu motoru | 4dobý motor |
| Značka motoru | Yamaha |
| Min. řezací výška | 25 mm |
| Max. řezací výška | 70 mm |
| Počet výškových poloh | 7 |
| Ústřední nastavitelné nastavení výšky | Ano |
| Samohybný | Ano |
| Materiál krytu | Ocel |
| Kapacita olejové nádrže | 0,6 l |
| Objem palivové nádrže | 1,2 l |
| Materiál sběrného boxu | Plast – nylon |
| Nastavitelná výška rukojeti | Ano |
| Průměr předního kola | 200 mm |
| Průměr zadního kola | 250 mm |
| Automatický sytič | Ano |
| Nízká spotřeba paliva | Ano |
| Koňská síla | 4,3 hp |
| Čepel SHARPP | Ano |
| Plný zdvih stroje | Ano |
| Délka startovního lana | 220cm |
| Typ zapalovací svíčky | Svíčka |
| Měkký úchop | Ano |
| Materiál krytu převodů | Aluminium |
| Rozměr trávníku do | 1500 m^2 |
| Míče nesoucí kola | Ano |
| Motor připraven ke startu | Ano |
| Plná krabice / indikátor pytle | Ano |
| Typ rukojeti | Skládatelný |
| E10 kontrola paliva | Ano |
| Úplná ochrana tyče | Ano |
| 5 funkcí | Boční výhoz |
| Mulčovací funkce | |
| Zadní výhoz | |
| Ořezávač okrajů | |
| Sada |
13 HLUČNOST
Hodnoty hlukových emisí se měří podle příslušné normy. (K=3)
Úroveň akustického tlaku LpA
84 dB(A)
Úroveň akustického výkonu LwA
98 dB(A)
POZOR! Hladina akustického tlaku může přesáhnout 85 dB(A), v takovém případě noste individuální chránič sluchu.
aw (Vibrace)
4,1 m/s ^2
K = 1,5 ~m / s^2
14 ZÁRUKA
- Tato záruka kryje veškeré materiálové nebo výrobní vady kromě: baterií, nabíječek, vadných dílů podléhajících běžnému opotrebení, jakými jsou ložiska, kartáčky, kabely a zástrčky, nebo příslušenství, jakým jsou vrtáky, vrtací bity, pilové kotouče atd.; poškození nebo vad vyplývajících ze špatného zacházení, nehod nebo provedených změn; přepravních nákladů.
- Poškození a / nebo závady vyplývající z nevhodného používání také nespadají do záručních ustanovení.
- Také odmítáme veškerou odpovědnost za jakékoliv poranění vyplývající z nevhodného použití nástroje.
- Opravy může provádět pouze servisní středisko autorizované pro nástroje Powerplus.
- Více informací můžete vždy získat na čísle 00 32 3 292 92 90.
■ Dopravní náklady vždy nese zákazník, pokud není písemně dohodnuto jinak. - Stejně tak nelze vznášet nárok ze záruky v případě, že škoda na zařízení vznikla následkem nedbalé údržby nebo přetížení.
- Zcela vyloučeny ze záruky jsou škody vzniklé následkem zaplavení tekutinou, přílišného zaprášení, úmyslného poškození (at’jde o záměr či hrubou nedbalost), nepatřičného používání (používání k účelům, k nimž zařízení není vhodné), diletantského používání (např. nedodržováním pokynů z návodu), nekvalifikovaného sestavení, zásahu bleskem a chybného síťového napětí. Tento seznam není omezuiící.
- Uznání záručního nároku nemůže nikdy vést k prodloužení záruční lhůty ani začátku nové záruční lhůty v případě, že bylo zařízení vyměněno.
- Zařízení nebo díly vyměněné v rámci záruky se proto stávají vlastnictvím Varo NV.
- Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo kdy je zřejmé, že výrobek nebyl správně udržován (pravidelné čištění větracích otvorů, pravidelné servisování uhlíkových kartáčků, atd.).
- Uschoveite si doklad o zakoupení, neboť se jím prokazuje datum nákupu.
- Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním kufříku s výliskem na uložení zařízení, pokud se tento požadavek vztahuje na tento případ) spolu s dokladem o zakoupení.
15 ŽIVOTNÍ PROSTŘEDÍ
Bude-li vaše zařízení po delší době používání třeba vyměnit za nové, nelikvidujte použité zařízení spolu s běžným domovním odpadem, ale provedte to způsobem ekologicky bezpečným.
Laskavě likvidujte použitý motorový olej způsobem slučitelným s péči o životní prostředí. Navrhujeme vzít jej v uzavřeném kanystru na svou místní servisní stanici k regeneraci. Nevyhazujte jej do odpadu ani jej nevylévejte na zem.
VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že
Výrobek: Travní sekačka s vlastním pojezdem 189 cm³ 560 mm
Výrobní značka: POWERplus
Model: POWPG10120
je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na aplikaci evropských harmonizovaných norem. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení.
Evropské směrnice (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):
2006/42/EC
2014/30/EU
2000/14/EU Příloha VI LwA
Naměřeno 96dB(A)
Zaručeno 98dB(A)
Notified Body TuV Sud - DE
Evropské harmonizované normy (včetně, nastanou-li, jejich změn a doplňků až do data podpisu):
EN ISO 5395-1 : 2013 - A1
EN ISO 5395-2 : 2013 - A2
EN ISO 14982. : 2009
Držitel technické dokumentace: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.
Níže podepsaný jedná jménem vedení společnosti,
Regulativní postupy - Manažer pro dohled nad řádným jednáním
