| Tipo de produto | Cortador de grama auto propelido |
| Marca | PowerPlus |
| Modelo | POWPG10120 |
| Motor | 4 tempos, Yamaha, 189 cm³, 3,2 kW (4,3 cv) |
| Largura de corte | 560 mm |
| Altura de corte | 25 - 70 mm (7 posições) |
| Volume do saco de recolha | 70 L |
| Auto propulsão | Sim |
| Material do chassi | Aço |
| Rodas dianteiras | 200 mm (rolamentos de esferas) |
| Rodas traseiras | 250 mm (rolamentos de esferas) |
| Capacidade do tanque de combustível | 1,2 L |
| Capacidade do tanque de óleo | 0,6 L |
| Nível de pressão sonora | 84 dB(A) |
| Nível de potência sonora | 98 dB(A) |
| Vibrações | 4,1 m/s² |
| Funções | 5 em 1: ejeção traseira, mulching, ejeção lateral, recolha, corte de bordas |
| Área máxima de relva | 1 500 m² |
| Combustível | Gasolina sem chumbo (compatível com E10) |
| Partida | Arranque automático |
| Lâmina | Sharp (afiada) |
| Punho | Dobrável com revestimento Soft Grip |
| Dispositivo central de ajuste de altura | Sim |
| Indicador de saco cheio | Sim |
| Para-choque | Sim |
Perguntas frequentes - POWPG10120 PowerPlus
Perguntas dos utilizadores sobre POWPG10120 PowerPlus
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Corta-relva em formato PDF gratuitamente! Encontre o seu manual POWPG10120 - PowerPlus e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. POWPG10120 da marca PowerPlus.
MANUAL DE UTILIZADOR POWPG10120 PowerPlus
1 APLICAÇÃO ....3
2 DESCRIÇÃO (FIG. A)....3
3 LISTA DE CONTEÚDO DA EMBALAGEM....3
4 SÍMBOLOS....4
5 PROCEDIMENTOS GERAIS DE SEGURANÇA......5
5.1 Instruções....5
5.2 Preparação .... 5
5.3 Operação ....5
5.4 Manutenção e armazenamento ....7
6 AVISOS DE SEGURANÇA....7
7 ADVERTÊNCIAS DE SEGURANÇA SOBRE A GASOLINA ...... 7
8 MONTAGEM 8
8.1 Dobrar o punho....8
8.2 Ajuste para um ângulo adequado (Fig. 2)....8
8.3 Montar e desmontar o coletor de relva....8
8.4 Punho do arrancador....8
8.5 Altura de corte....8
9 5 EM 1 9
9.1 O que é cortar a cobertura morta (mulching)....9
9.2 Utilizações diferentes....9
9.2.1 Ajustar para cortar a cobertura morta....9
9.2.2 Restaurar o cortador de relva de descarga lateral....9
9.2.3 Cortar relva com o cesto de recolha de relva 9
9.2.4 Operar sem um cesto de recolha de relva....10
9.2.5 Cortar extremidades (Fig. 8)....10
10 INSTRUÇÕES DE OPERAÇÃO .... 10
10.1 Antes da colocação em funcionamento .... 10
10.1.1 Acrescentar óleo....10
10.1.2 Abastecer gasolina (Fig. 9)....11
10.2 Iniciar um motor frio....11
10.3 Iniciar um motor aquecido....11
POWERPLUS POWPG10120 PT
10.4 Parar o motor e a lâmina 12
10.5 Cortador de relva com autopropulsor 12
10.6 Para melhores resultados ao cortar a relva 12
10.7 Sistema de alarme da caixa de erva (Fig. 10)....12
10.8 Instruções de ajuste de altura.... 13
11 LIMPEZA E MANUTENÇÃO ....13
11.1 Serviço de óleo 13
11.2 Vela de ignição....13
11.3 Depurador de ar....14
11.4 Limpeza do motor 14
11.5 Armazenamento em caso de inatividade....14
12 DADOS TÉCNICOS....15
13 RUÍDO....16
14 GARANTIA....16
15 MEIO-AMBIENTE 16
16 DECLARAÇÃO DE CONFORMIDADE....17
POWERPLUS
POWPG10120 PT

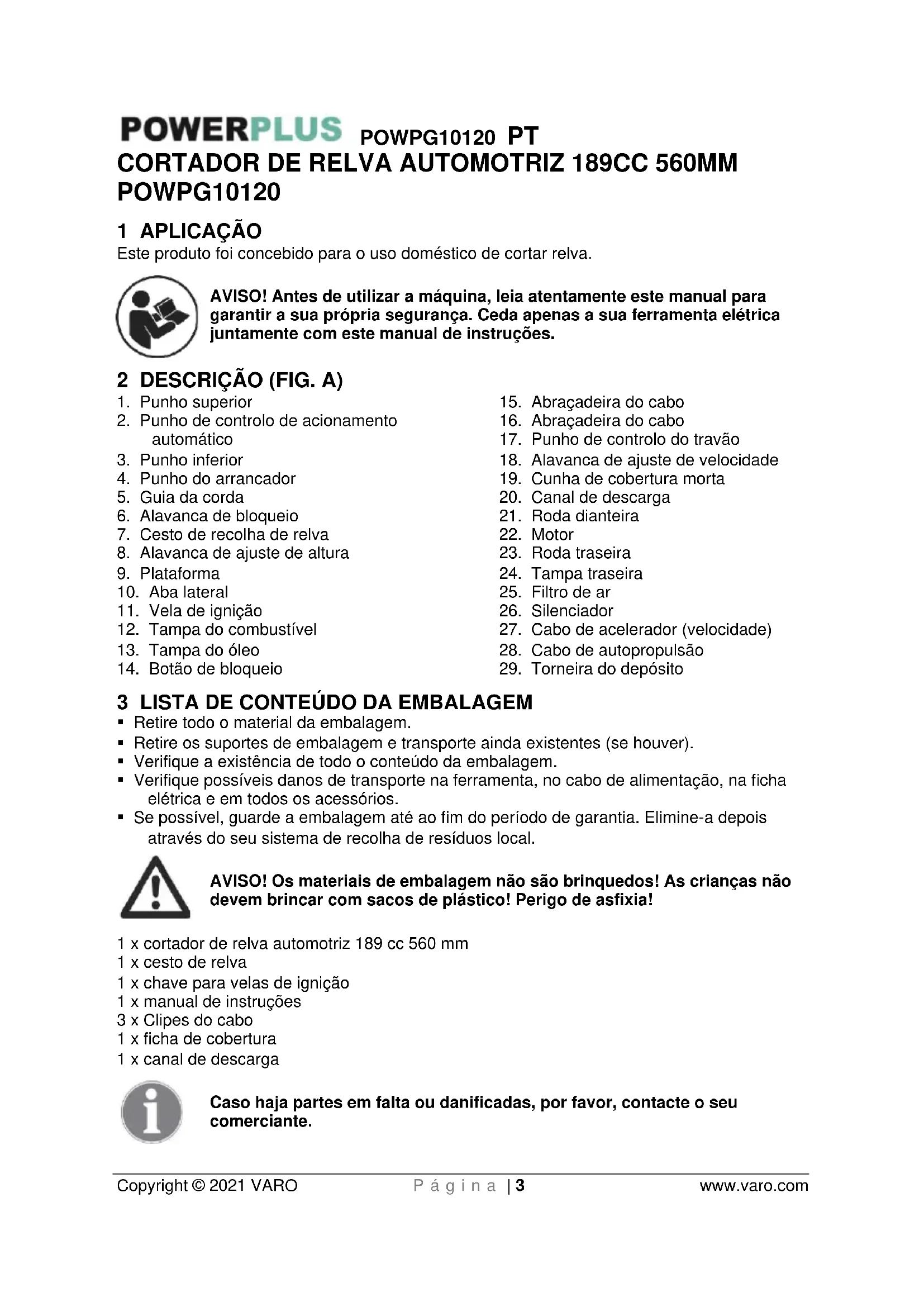

CORTADOR DE RELVA AUTOMOTRIZ 189CC 560MM POWPG10120
1 APLICACÃO
Este produto foi concebido para o uso doméstico de cortar relva.
AVISO! Antes de utilizar a máquina, leia atentamente este manual para garantir a sua própria segurança. Ceda apenas a sua ferramenta elétrica juntamente com este manual de instruções.
2 DESCRIÇÃO (FIG. A)
- Punho superior
- Punho de controlo de acionamento automático
- Punho inferior
- Punho do arrancador
- Guia da corda
- Alavanca de bloqueio
- Cesto de recolha de relva
- Alavanca de ajuste de altura
- Plataforma
- Aba lateral
- Vela de ignição
- Tampa do combustível
- Tampa do óleo
- Botão de bloqueio
- Abraçadeira do cabo
- Abraçadeira do cabo
- Punho de controlo do travão
- Alavanca de ajuste de velocidade
- Cunha de cobertura morta
- Canal de descarga
- Roda dianteira
- Motor
- Roda traseira
- Tampa traseira
- Filtro de ar
- Silenciador
- Cabo de acelerador (velocidade)
- Cabo de autopropulsão
- Torneira do depósito
3 LISTA DE CONTEÚDO DA EMBALAGEM
- Retire todo o material da embalagem.
- Retire os suportes de embalagem e transporte ainda existentes (se houver).
- Verifique a existência de todo o conteúdo da embalagem.
- Verifique possíveis danos de transporte na ferramenta, no cabo de alimentação, na ficha elétrica e em todos os acessórios.
- Se possível, guarde a embalagem até ao fim do período de garantia. Elimine-a depois através do seu sistema de recolha de resíduos local.
AVISO! Os materiais de embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico! Perigo de asfixia!
1 x cortador de relva automotriz 189 cc 560 mm
1 x cesto de relva
1 x chave para velas de ignição
1 x manual de instruções
3 x Clipes do cabo
1 x ficha de cobertura
1 x canal de descarga
Caso haja partes em falta ou danificadas, por favor, contacte o seu comerciante.
4 SÍMBOLOS
Neste manual e/ou na máquina são utilizados os seguintes símbolos:
 | Atenção: risco de ferimentos ou eventuais danos na ferramenta. |  | Em conformidade com os padrões de segurança das Diretivas Europeias aplicáveis. |
 | Leia cuidadosamente as instruções. |  | Aviso! Objetos a voar. Tenha em atenção os objetos projetados após o contacto com o dispositivo de corte. Mantenha os observadores afastados. |
 | Perigo – laminas rotativas. Mantenha as mãos e os pés afastados das partes afiadas. Mantenha as mãos afastadas das lâminas. Não toque nas lâminas quando ligar ou quando estiver a trabalhar com a unidade. |  | Gasolina é inflamável. Deixe o motor arrefecer durante, pelo menos, 2 minutos, antes de reabastecer. |
 | Fumos tóxicos! Gasolina emita monóxido de carbono. NÃO DEIXAR TRABALHAR em espaços fechados. |  | Utilize proteção auricular. Utilize proteção visual. |
 | Por favor, remova a vela de ignição durante os trabalhos de reparação. Depois realize a reparação conforme o manual de instruções. |  | Cuidado: motor quente. Não tocar num silenciador ou cilindro quente. Pode-se queimar. Durante o funcionamento, estas peças podem estar extremamente quentes. Após o desligamento mantenham-se quentes durante algum tempo. |
 | Proteção obrigatória dos olhos. |  | Use proteção auditiva. |
 | Use luvas de proteção. |  | Manter as mãos e os pés afastados. |
POWERPLUS
POWPG10120 PT
Aviso: Mantenha os sinais de segurança nítidos e visíveis no equipamento. Substitua os sinais de segurança caso não se encontrem presentes ou sejam ilegíveis.
5 PROCEDIMENTOS GERAIS DE SEGURANÇA
AVISO: Durante o uso de ferramentas acionadas por gasolina, cumpra sempre as precauções básicas de segurança, incluído as seguintes, para diminuir o risco de ferimentos pessoais graves e/ou danos no aparelho. Leia todas as instruções antes de colocar este produto em funcionamento e guarde estas instruções para uma futura consulta.
AVISO: esta máquina produz um campo eletromagnético durante a operação. Este campo pode, em algumas circunstâncias, interferir com implantes médicos ativos ou passivos. Para reduzir o risco de ferimentos sérios ou fatais, recomendamos às pessoas com implantes ativos ou passivos a consultar o seu médico e o fabricante do implante médico antes de operar esta máquina.
5.1 Instruções
- Leia com cuidado as instruções. Familiarize-se com os elementos de controlo e o uso correto do equipamento.
- Nunca deixe crianças ou pessoas, que não conhecem estas instruções, utilizar este corta-relva. Regulamentos locais podem restringir a idade do utilizador.
- Nunca corte relva com pessoas, sobretudo crianças, ou animais domésticos por perto.
- Lembre-se que o operador ou utilizador é responsável em caso de acidentes ou perigos sofridos por outras pessoas ou os seus pertences.
- Os operadores devem receber formação adequada sobre a utilização, ajuste e operação da máquina, incluindo operações proibidas.
5.2 Preparação
- Use sempre calçado resistente e calças compridas durante o ato de corte. Não utilize o equipamento descalço ou com sandálias abertas.
- Inspezione cuidadosamente a área onde o equipamento será usado e remova todos os objetos que podem ser projetados pela máquina;
Aviso! Gasolina é altamente inflamável.
- .Armazene o combustível em recipientes especialmente concebidos para este fim;
- Reabasteça apenas no exterior e não fume durante o reabastecimento;
- Antes de ligar o motor, abasteça-o com combustível. Nunca remova a tampa do depósito de combustível ou adicione gasolina com o motor a trabalhar ou ainda quente;
- Caso entornou gasolina, não tente ligar o motor, mas tire a máquina da área com combustível entornado e evite qualquer fonte de ignição até os vapores de gasolina se dispersaram.
- Coloque novamente e com segurança todas as tampas no depósito de combustível e nos recipientes;
- Substitua silenciadores defeituosos;
- Antes do uso, faça sempre uma inspeção visual para verificar o bom estado das lâminas, dos parafusos da lâmina e do grupo funcional de corte, sem desgastes ou danos. Substitua lâminas e parafusos gastos ou danificados em conjunto, para preservar o equilíbrio;
5.3 Operação
- Não trabalhe com o motor em espaços fechados onde os vapores perigosos de monóxido de carbono se podem acumular;
- Aviso! Não use o corta-relva quando exista um risco de ignição.
POWERPLUS POWPG10120 PT
- Recomenda-se limitar a duração de operação para minimizar os riscos de ruído e vibração.
- Tenha cuidado ao usar o corta-relva em declives e próximo de encostas, valas ou aterros.
- Corte a relva somente a luz de dia ou com uma boa iluminação artificial;
- Se é praticável, evite a utilização do equipamento em erva molhada;
- Em declives, tenha muito cuidado com os seus passos;
■ Caminhe e nunca corra:
- Em caso de máquinas giratórias com rodas, faça um corte transversal ao declive, nunca para cima e para baixo;
- Tenha especial atenção durante as mudancas de direção em declives;
- Não corte relva em declives acentuados e excessivos:
- Seja extremamente prudente quando esteja a fazer uma inversão ou esteja a puxar o corta-relya na sua direção:
- Pare a(s) lâmina(s) caso o corta-relvas será inclinado para o transporte, andará em superfícies sem relva e quando transportará o corta-relvas para as ou das áreas a serem tratadas:
- Nunca trabalhe com o corta-relvas que apresente proteções defeituosas ou sem os dispositivos de proteção colocados, por exemplo defletores e/ou dispositivos de recolha de erva:
- Cuidado: o corta-relva não deve ser operado sem o coletor de relva completo ou a proteção de fecho automático da abertura de descarga colocada.
- Não altere, nem adultere qualquer ajuste selado para o controlo da velocidade do motor.
- Os sistemas ou características de segurança do corta-relva não devem ser adulterados nem desativados.
- Não altere as configurações de controlo do motor ou trabalhe com demasiadas rotações do motor:
- Desligue todas as embraiagens da lâmina e do acionamento antes de colocar o motor em funcionamento:
- Faça o arranque do motor com cuidado, conforme as instruções, e com os pés sempre longe da(s) lâmina(s);
- Não incline o corta-relva durante o arranque do motor:
- Nunca coloque o motor em funcionamento quando se encontre a frente da rampa de descarga:
- Não coloque mãos e pés perto ou em baixo das partes móveis. Mantenha a abertura de descarga sempre descoberta:
- Nunca levante ou transporte um corta-relva ligado:
- Desligue o motor e retire o cabo da vela de ignição, assegure-se da imobilidade de todas as partes móveis e, caso seja utilizada uma chave, retire-a:
- Antes de limpar entupimentos ou rampas coladas:
- Antes de verificar e limpar o corta-relyas ou trabalhar nele:
- Após de ter batido num objeto estranho. Verifique danos no corta-relva e repare-os antes de recolocar o corta-relva em funcionamento e trabalhar com ele:
- Caso o corta-relyas comece a apresentar vibrações anormais (verifique imediatamente):
- Desligue o motor e retire o cabo da vela de ignição, assegure-se da imobilidade de todas as partes móveis e, caso seja utilizada uma chave, retire-a:
- Sempre quando se esteia a afastar do corta-relya:
- Antes do reabastecimento:
- Durante o desligamento do motor, reduza os ajustes de aceleração e, caso o motor esteja equipado com uma válvula de fecho, feche a alimentação de combustível no fim do ato de corte:
- Ande devagar quando esteja a utilizar um dispositivo de transporte.
POWERPLUS POWPG10120 PT
5.4 Manutenção e armazenamento
- Mantenha todas as porcas, cavilhas e parafusos apertados para ter a certeza que o equipamento se encontre em condições operacionais seguras;
- Nunca armazene o equipamento com gasolina no depósito dentro de um edifício onde chamas abertas ou faíscas podem alcançar os vapores;
- Deixe o motor arrefecer antes de armazená-lo em qualquer espaço fechado;
- Para reduzir o perigo de incêndio, mantenha o motor, o silenciador, o compartimento de bateria (se existe) e a área de armazenamento de combustíveis livre de erva, folhas e lubrificante em excesso.
- Verifique o dispositivo de recolha de erva com frequência relativamente à existência de desgastes ou degradações;
- Por motivos de segurança, substitua peças gastos ou danificadas;
- Se for necessário drenar o depósito de combustível, tal deve ser realizado no exterior.
- Manutenção indevida, uso de componentes de reposição não conformes ou a remoção ou modificação dos componentes de segurança podem danificar o corta-relvas e ferir gravemente os operadores.
- Use apenas as lâminas e peças de reposição recomendadas pelo fabricante. O uso de peças não genuínas pode danificar a máquina e ferir os operadores. Mantenha o corta-relva em boas condições de trabalho.
- Se o dispositivo de paragem da lâmina não trabalhar, por favor contacte o centro de serviço para ajuda.
Aviso: não toque na lâmina em rotação.
Aviso: reabasteça com combustível numa área bem ventilada com o motor desligado.
6 AVISOS DE SEGURANÇA
- Opere o corta-relvas apenas com a caixa de relva e/ou a placa do defletor instalada.
- Pare o motor antes de esvaziar a caixa de relva ou ajuste a altura de corte.
- Mantenha as suas mãos e pés afastados da área por baixo do corta-relvas e por baixo da descarga de relva, com motor em funcionamento.
- Antes de cortar a relva, limpe o relevado de quaisquer objetos estranhos que podem ser arremessados pelo corta-relvas.
- Mantenha crianças, outras pessoas e animais a uma distância segura enquanto opera o corta-relvas.
- Nunca incline o corta-relvas ao ligar.
7 ADVERTÊNCIAS DE SEGURANÇA SOBRE A GASOLINA
ADVERTÊNCIA: Tenha um cuidado adicional ao manusear combustíveis. São inflamáveis e os vapores são explosivos. Deve observar os seguintes aspetos.
- Use somente um recipiente aprovado.
- Nunca remova a tampa do combustível ou adicione combustível com a fonte de alimentação elétrica ligada. Deixe que os componentes do escape do motor arrefecam antes de reabastecer.
- Não fume.
- Nunca reabasteça a máquina num espaço interior.
POWERPLUS POWPG10120 PT
- Nunca armazene a máquina ou os recipientes de combustível num espaço interior onde exista uma chama descoberta, como um aquecedor de água.
- Se for derramado combustível, não tente arrancar o motor, e retire a máquina para fora da área do derramamento antes de a arrancar.
- Volte a colocar a tampa do combustível e aperte-a bem após o reabastecimento.
- Se o depósito for esvaziado, isto deve ser feito no exterior.
8 MONTAGEM
8.1 Dobrar o punho
- Fixe as barras de punhos inferiores no corpo da unidade por meio de parafusos e botões de bloquejo (Fig. 1A).
- Suba as duas alavancas de bloqueio por forma a libertar os puxadores superiores para dobrar.
- Feche a alavanca de bloqueio exercendo pressão para bloquear os puxadores na posição de operação (Fig. 1B).
- Ajuste a tensão rodando a porca de bloqueio com uma chave adequada.
- Instale a abraçadeira do cabo na posição mostrada e de seguida instale o cabo (Fig. 1C, Fig. 1D).
Cuidado: os cabos de tração e do arrancador devem estar sempre posicionados na parte superior da barra transversal da pega. Isto proporciona livre movimento dos cabos na parte superior da secção inferior da pega, quando a pega está dobrada. A montagem incorreta destes cabos provoca danos e/ou esforço nos mesmos, resultando numa avaria da máquina. Neste caso a garantia é nula.
8.2 Ajuste para um ângulo adequado (Fig. 2)
- Puxe para abrir a alavanca de bloqueio.
- Rode o punho superior no meio da transmissão de ajuste angular, para ajustar o ângulo apropriado dentro da faixa de -20° a 20°, conforme apresentado na Fig. 2.
- Exerça pressão para fechar a alavanca de bloqueio por forma a unir o punho inferior ao punho superior.
8.3 Montar e desmontar o coletor de relva
- Para encaixar: Levante a tampa traseira e encaixe o coletor de relva na traseira do cortador de relva (Fig. 3A) (Fig. 3B).
- Para remover: segure e levante a tampa traseira, remova o coletor de relva.
8.4 Punho do arrancador
- Mova o punho do arrancador do motor para o guia da corda (Fig. 4A).
8.5 Altura de corte
- Aplique pressão para fora para desengatar a alavanca do bastidor. Empurre a alavanca para a frente ou para trás para ajustar a altura (Fig. 5 e consulte o parágrafo 10.7).
POWERPLUS
POWPG10120 PT
9 5 EM 1
Estes cortadores de relva podem ser facilmente ajustados a partir da sua função original com base na finalidade da aplicação:
9.1 O que é cortar a cobertura morta (mulching)
Ao cortar a cobertura morta, a relva é cortada num passo de trabalho, de seguida finamente cortada e devolvida novamente à faixa de relva como fertilizante natural.
Dicas para cortar a cobertura morta:
- Corte regular de no max. 2 cm desde 6 cm a 4 cm de altura de relva.
- Use uma lâmina de corte afiada.
- Não corte relva molhada.
- Ajuste para a velocidade máxima do motor.
- Mova apenas ao ritmo do trabalho.
- Limpe regularmente a cunha de corte de cobertura morta, o lado interior da caixa e a lâmina de corte.
9.2 Utilizações diferentes
9.2.1 Ajustar para cortar a cobertura morta
AVISO: apenas com um motor parado e a lâmina imobilizada.
- Suba a tampa traseira e remova o cesto de recolha de relva (Fig. 6A).
- Empurre a cunha de corte de cobertura morta para dentro da plataforma. Bloqueie a cunha de corte de cobertura morta com o botão na abertura da plataforma (Fig. 6B).
- Desça novamente a tampa traseira.
9.2.2 Restaurar o cortador de relva de descarga lateral
AVISO: apenas com um motor parado e a lâmina imobilizada.
- Levante a tampa traseira e remova o cesto de recolha de relva.
■ Monte o canal de descarga.
■ Levante a aba lateral para descarga lateral (Fig. 7A). - Fixe o canal de descarga no devido local com os ganchos fornecidos para esse efeito.
- Liberte a aba para que possa comprimir o canal de descarga contra o deque.
9.2.3 Cortar relva com o cesto de recolha de relva
AVISO: apenas com um motor parado e a lâmina imobilizada.
Para cortar relva com o cesto de recolha de relva, remova a cunha de corte de cobertura morta e o canal de descarga para descarga lateral e monte o cesto de recolha de relva. Remova a cunha de corte de cobertura morta.
- Levante a cobertura traseira e remova a cunha de corte de cobertura morta.
Remova o guia de descarga para descarga lateral: - Levante a aba lateral e remova o canal de descarga.
- A aba lateral fecha automaticamente a abertura de descarga na caixa através de força de mola.
POWERPLUS POWPG10120 PT
- Limpe regularmente os resíduos de relva e a sujidade agarrada da aba lateral e da abertura de descarga.
Monte o cesto de recolha de relva:
Para montar: levante a tampa traseira e engate o cesto de recolha de relva na parte traseira do cortador de relva.
Para desmontar: agarre e levante a tampa traseira, remove o cesto de recolha de relva.
9.2.4 Operar sem um cesto de recolha de relva
Pode operar o cortador de relva sem cesto de recolha de relva ou ficha de cobertura. No entanto, deve assegurar sempre que a tampa traseira /defletor está sempre dobrado contra o deque.
9.2.5 Cortar extremidades (Fig. 8)
O cortador de relva está concebido para que o diâmetro da plataforma fique fora da linha das rodas. Desta forma é possível cortar as extremidades muito facilmente.
10 INSTRUÇÕES DE OPERAÇÃO
10.1 Antes da colocação em funcionamento
Este corta-relvas é fornecido SEM QUALQUER ÓLEO NEM GASOLINA no motor.
10.1.1 Acrescentar óleo
Antes de cada utilização subsequente, o nível de óleo deve ser verificado e, se necessário, acrescentado até 500 ml de óleo de motor SAE30.
CUIDADO: NÃO encha demasiado o motor com óleo, caso contrário, irá provocar imenso fumo no silenciador aquando do arranque.
- Certifique-se de que o cortador de relva está nivelado.
■ Remova a vareta do óleo do bocal de abastecimento de óleo. - Limpe a vareta do óleo; reabasteça e aperte a tampa do depósito de óleo e, de seguida, remova-a novamente. O nível do óleo tem de estar dentro da marcação e deve estar limpo com uma cor dourada.
■ Reabasteca se o nível do óleo estiver muito baixo.
IMPORTANTE:
- Verifique o nível do óleo antes de cada utilização. Acrescente óleo, se necessário. Encha até à linha de enchimento na vareta do óleo.
- Mude o óleo após cada 25 horas de operação ou em cada estação. Pode precisar de mudar o óleo com mais frequência em condições de pó ou sujidade.
POWERPLUS POWPG10120 PT
10.1.2 Abastecer gasolina (Fig. 9)
AVISO: Nunca encha o depósito de combustível no interior, com o motor a trabalhar ou sem deixar arrefecer o motor durante, pelo menos, 15 minutos após a operação.
- Encha o depósito de combustível até à parte inferior do tubo de enchimento do depósito. Deve utilizar gasolina normal sem chumbo, nova e limpa.
- Não encha demais.
- Não misture óleo com a gasolina.
- Para garantir que o combustível é novo, deve comprar apenas quantidades de combustível, que podem ser gastos num prazo de 30 dias.
ATENÇÃO: limpe todo o óleo ou combustível entornado. Nunca deve armazenar, entornar ou utilizar gasolina perto de uma chama aberta.
ATENÇÃO: combustíveis misturados com álcool (chamado gasool) ou a utilização de etanol ou metano podem atrair humidade, que pode causar a separação e formação de ácidos durante o armazenamento. Durante o armazenamento, o combustível ácido pode danificar o sistema de combustível de um motor. Para evitar problemas com o motor o sistema de combustível deve ser esvaziado antes de um armazenamento (veja o capítulo Armazenamento, mais atrás neste manual).
10.2 Iniciar um motor frio
- O punho de ajuste de velocidade (18), localizado no lado direito do punho superior, é utilizado para regular a velocidade do motor. Movimento o punho na posição «STARTER MAX» (Arranque máx.).
- O punho de controlo do travão está localizado no punho superior do cortador de relva. O punho deve estar descomprimido para permitir a ignição e premido contra o punho inferior.
- O punho de arranque está fixo ao punho superior no lado direito. Ao iniciar, coloque-se sempre por trás do cortador de relva na posição operacional. Puxe o punho de arranque até o motor começar a funcionar.
- Depois de iniciado, aguarde 2/3 minutos para que o motor aqueça antes de começar a cortar relva.
A lâmina começa a girar depois de o motor ser ligado.
10.3 Iniciar um motor aquecido
- Descomprima o punho de controlo do travão para permitir a ignição e prima contra o punho superior.
- Puxe o punho do arranque de recuo até o motor começar a funcionar.
POWERPLUS POWPG10120 PT
10.4 Parar o motor e a lâmina
- Liberte o punho de controlo do travão para parar o motor e a lâmina.
AVISO! A lâmina continua a girar depois de o motor ser desligado.
AVISO! O punho de controlo do travão é um dispositivo de segurança. Nunca tente ignorar as suas operações. A lâmina irá girar quando o motor estiver a funcionar.
Assim que o motor é iniciado, prima o punho de controlo autopropulsionado contra o punho superior e mantenha-o nessa posição.
O cortador de relva começa então a movimentar-se.
Parar o cortador de relva, liberte o punho.
10.6 Para melhores resultados ao cortar a relva
Limpe resíduos existentes na relva. Certifique-se que a relva está livre de pedras, paus, fios ou outros objetos estranhos que podem ser acidentalmente arremessados pelo cortador de relva em qualquer direção e provocar graves ferimentos pessoais ao operador ou outros tal como provocar danos no equipamento e objetos circundantes. Não corte relva molhada. Para cortar eficazmente não corte relva molhada pois tende a colar-se à parte inferior da plataforma não permitindo cortar convenientemente as aparas de relva.
Não corte mais de 1/3 do comprimento da relva. O corte recomendado é de 1/3 do comprimento da relva.
É necessário ajustar a velocidade de solo para que as aparas possam ser dispersas de forma equilibrada no relvado. Para cortes especialmente grandes em relva grossa pode ser necessário usar uma das velocidades mais lentas por forma a obter um corte limpo. Ao cortar ao longo da relva pode ter de cortar o relvado em duas passagens, descendo a lâmina mais 1/3 do comprimento para o segundo corte e talvez cortar num padrão diferente do utilizado da primeira vez. Ao sobrepor o corte um pouco em cada passagem ajudará também a limpar qualquer apara dispersa deixada no relvado. O cortador de relva deve ser sempre operado na aceleração máxima para obter o melhor corte permitindo o trabalho de corte mais eficaz.
Limpe a parte inferior da plataforma. Certifique-se de limpar a parte inferior da plataforma de corte após cada utilização para evitar a acumulação de relva, que pode dificultar um corte adequado. Cortar folhas. Cortar folhas também pode ser benéfico para o seu relevado. Ao cortar folhas certifique-se que estão secas e que não se encontram em camadas muito espessas no relevado.
Não espere que todas as folhas caiam das árvores para cortar.
AVISO: se atingir um objeto estranho, pare o motor. Remova o fio da vela de incandescência, inspezione minuciosamente qualquer dano do cortador de relva e repare o dano antes de reiniciar e operar o cortador de relva. A vibração extensa do cortador de relva durante a operação é um indicador de dano. A unidade deve ser prontamente inspecionada e reparada.
10.7 Sistema de alarme da caixa de erva (Fig. 10)
Existe uma peça de aviso na caixa de recolha de erva que indica o volume de erva.
- Se a aba estiver aberta significa que ainda há espaço para a recolha de erva.
- Se a aba estiver fechada significa que já não há espaço para a recolha de erva
POWERPLUS POWPG10120 PT
10.8 Instruções de ajuste de altura
CUIDADO: Nunca proceda à realização de qualquer tipo de ajuste no cortador de relva sem primeiro parar o motor e desligar o fio da vela de ignição.
CUIDADO: antes de mudar a altura de corte, pare o cortador de relva e desligue o cabo da vela de ignição.
O seu cortador de relva está equipado com uma alavanca central de ajuste de altura que oferece 7 posições de altura.
- Pare o cortador de relva e desligue o cabo da vela de ignição antes de mudar a altura de corte do cortador de relva.
- A alavanca central de ajuste de altura oferece 7 diferentes posições de altura.
- Para mudar a altura de corte, prima a alavanca do ajustador em direção à roda, movendo para cima ou para baixo para selecionar a altura.
- Todas as rodas estarão à mesma altura de corte.
11 LIMPEZA E MANUTENÇÃO
Pare o motor, desligue e ligue a vela de ignição à terra antes de qualquer operação de reparação ou manutenção.
O uso de luvas de segurança é imperativo durante a realização de ajustes ou reparações da máquina.
Use apenas peças de substituição originais.
As operações mais complicadas, não listadas abaixo, devem ser realizadas por um centro de assistência técnica especializado.
É essencial a realização de uma manutenção regular e cuidada para manter o nível de segurança e desempenho original da máquina inalterados de forma atempada.
Ao inclinar o cortador de relva para realizar reparações, esvazie o depósito de combustível. Nunca incline o cortador de relva mais do que 90 graus em qualquer direção e nunca deixe o cortador de relva inclinado durante muito tempo, já que o conteúdo de almotolia pode aceder ao depurador de ar do motor, causando assim um problema de arranque.
11.1 Serviço de óleo
Verifique o nível do óleo diariamente antes de iniciar o motor e certifique-se de que é mantido o nível de óleo correto. Mude o óleo do motor após 8 horas de funcionamento e depois a cada 50 horas ou a cada estalão, dependendo da utilização.
11.2 Vela de ignição
A vela de ignição deve ser substituída a cada 100 horas ou a cada estação, dependendo da utilização. Inspecione a vela de ignição antes de cada utilização e reponha a folga da vela de ignição uma vez por estação. Consulte o manual do motor para obter as especificações correta sobre o tipo de vela de ignição e folga.
POWERPLUS POWPG10120 PT
11.3 Depurador de ar
O depurador de ar deve ser mudado. Limpe-o após algumas horas em condições extremamente secas e com muito pó, visto que o mau desempenho e inundação são normalmente indicadores de que o depurador de ar deve ser limpo/substituído.
11.4 Limpeza do motor
Limpe o motor regularmente com uma escova ou tecido seco. Certifique-se de que mantém a zona da caixa do soprador livre de resíduos, relva e pó para permitir uma circulação de ar devida, visto ser essencial para o desempenho do motor. Certifique-se também de que remove a relva, sujidade e resíduos da área do silenciador.
11.5 Armazenamento em caso de inatividade
E boa prática preparar o seu cortador de relva para ser armazenado quando não estiver a ser utilizado.
- Limpe e lubrifique cuidadosamente o cortador de relva.
- Consulte o manual do motor para obter as instruções sobre o armazenamento correto do motor.
- Aplique lubrificante na lâmina de corte para evitar a corrosão quando esta não estiver a ser utilizada.
- Guarde o cortador de relva numa zona limpa e seca, afastado de materiais corrosivos, como fertilizantes.
- Ao armazenar o seu cortador de relva ou qualquer outro tipo de equipamento elétrico numa unidade mal ventilada ou de armazenamento de metal, é imperativo proteger o equipamento contra a ferrugem utilizando um silicone de óleo ligeiro, especialmente em cabos e em todas as peças móveis.
POWERPLUS
POWPG10120 PT
12 DADOS TÉCNICOS
| Largura de corte | 560 mm |
| Capacidade do cilindro | 189 cc |
| Potência do motor | 3,2 kW |
| Velocidade de engrenagem da embraiagem | 3,5 km/h |
| Volume da caixa de recolha | 70 L |
| Tipo de tempo do motor | Motor de 4 tempos |
| Marca do motor | Yamaha |
| Mín. de altura de corte | 25 mm |
| Máx. de altura de corte | 70 mm |
| Número de posições de altura | 7 |
| Configuração de altura ajustável central | Sim |
| Autopropulsão | Sim |
| Material do chassis | Aço |
| Capacidade do depósito de óleo | 0,6 l |
| Capacidade do depósito de combustível | 1,2 l |
| Material da caixa de recolha | Plástico – nylon |
| Ajuste de altura do punho | Sim |
| Diâmetro da roda dianteira | 200 mm |
| Diâmetro da roda traseira | 250 mm |
| Estrangulador automático | Sim |
| Baixo consumo de combustível | Sim |
| Potência elétrica | 4,3 hp |
| Lâmina SHARPP | Sim |
| Motor de manivela completa | Sim |
| Comprimento da corda do arrancador | 220cm |
| Tipo da vela de ignição | Injeção |
| Aderência suave | Sim |
| Material do chassis das mudanças | Alumínio |
| Dimensão da relva até | 1500 m^2 |
| Rodas de rolamentos de esferas | Sim |
| Motor de arranque rápido (Ready start) | Sim |
| Indicador de caixa/saco cheio | Sim |
| Tipo de punho | Dobrável |
| À prova de combustível E10 | Sim |
| Barra de proteção | Sim |
| 5 funções | Descarga lateral |
| Função de cobertura morta | |
| Descarga traseira | |
| Corte de extremidades | |
| Recolha |
13 RUÍDO
Valores de emissão sonora, medidos em conformidade com a norma relevante. (K=3)
Nível de pressão acústica LpA
84 dB(A)
Nível de potência acústica LwA
98 dB(A)
ATENÇÃO! Use proteção de ouvidos quando a pressão sonora for superior a 85 dB(A).
aw (Vibração)
4,1 m/s²
K = 1,5 ~m / s^2
14 GARANTIA
- Esta garantia cobre todas as falhas do material ou produção, mas não inclui: baterias, carregadores, peças com defeito por desgaste de utilização normal, como suportes, escovas, cabos e tomadas ou acessórios como brocas, lâminas de serra, etc., danos ou defeitos que sejam resultado de utilização indevida, acidentes ou alterações, nem os custos de transporte.
- Danos e/ou defeitos resultantes de utilização inadequada também não estão cobertos pelas condições de garantia.
- Renunciamos também qualquer responsabilidade por quaisquer ferimentos corporais resultantes de utilização inadequada da ferramenta.
- As reparações apenas devem ser levadas a cabo por um centro de serviço ao cliente autorizado para ferramentas Powerplus.
- A qualquer momento pode obter mais informação através do número 00 32 3 292 92 90.
- Quaisquer custos de transporte devem sempre ser imputados ao cliente, exceto se acordado de outra forma por escrito.
- Ao mesmo tempo, não pode ser entregue qualquer reivindicação de garantia, se o dano do aparelho resulta de uma manutenção negligente ou de uma sobrecarga.
- Uma exclusão definitiva da garantia resulta de danos causados por permeação de líquidos, penetração excessiva de poeira, danificação intencional (deliberadamente ou devido à grave falta de cuidados), uso não apropriado (utilização para fins não adequados para este aparelho), utilização não qualificada (p. ex. não respeitando as instruções dadas neste manual), montagem incorreta, queda de raio, voltagem de rede incorreta. Esta lista não é restritiva.
- Nunca a aceitação de reivindicações de garantia pode levar ao prolongamento da garantia ou ao início de um novo período de garantia em caso da substituição do aparelho.
- Por isso, aparelhos ou componentes substituídos sob garantia ficam na posse de Varo NV.
- Nós reservamos o direito de rejeitar qualquer reivindicação onde a aquisição não possa ser verificada ou quando é visível que o produto não foi utilizado corretamente. (Limpeza das ranhuras de ventilação, escovas de carvão utilizadas com regularidade, ...)
- Deverá guardar o seu talão de compra como prova de aquisição do produto.
- A sua ferramenta desmontada deverá ser devolvida ao representante num estado de limpeza aceitável, na sua caixa de transporte original (aplicável às unidades acompanhadas da prova de compra).
15 MEIO-AMBIENTE
Se a sua máquina necessitar de ser substituída após uma utilização prolongada, não a coloque no lixo doméstico. Elimine-a de uma forma ecologicamente segura.
Elimine o óleo de motor usado de uma maneira compatível com o meio ambiente. Sugerimos que o leve num recipiente vedado para ser recolhido numa estação de serviço local. Não o deite para o lixo nem para o solo.
POWERPLUS POWPG10120 PT 16 DECLARAÇÃO DE CONFORMIDADE
C€
VARO – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – BE2500 Lier – Bélgica, declara que,
Designação do aparelho: CORTADOR DE RELVA AUTOMOTRIZ 189 cc 560 mm
Marca: POWERplus
Modelo n°.: POWPG10120
se encontra em conformidade com os requisitos essenciais e outras provisões relevantes das Diretivas Comunitárias aplicáveis, com base na aplicação das normas Europeias harmonizadas. Qualquer alteração não autorizada do equipamento anula esta declaração.
Diretivas Europeias (incluindo, se aplicável, as respetivas emendas até à data de assinatura):
2006/42/EC
2014/30/EU
2000/14/EC Anexo VI LwA
Medido
96dB(A)
Garantido
98dB(A)
Notified Body
TuV Sud - DE
Normas Europeias harmonizadas (incluindo, se aplicável, as respetivas emendas até à data de assinatura):
EN ISO 5395-1 : 2013 - A1
EN ISO 5395-2 : 2013 - A2
EN ISO 14982. : 2009
Detentor da Documentação Técnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.
O signatário atua em nome da administração da empresa,
Assuntos Regulamentares – Gestor de Conformidade
