Produkttype	Selvkørende græsslåmaskine
Mærke	PowerPlus
Model	POWPG10120
Motor	4-takts, Yamaha, 189 cm³, 3,2 kW (4,3 hk)
Skærebredde	560 mm
Skærehøjde	25 - 70 mm (7 positioner)
Opsamlingsposevolumen	70 L
Selvkørende	Ja
Chassismateriale	Stål
Forhjul	200 mm (kuglelejer)
Baghjul	250 mm (kuglelejer)
Brændstoftankkapacitet	1,2 L
Olietankkapacitet	0,6 L
Lydtryksniveau	84 dB(A)
Lydeffektniveau	98 dB(A)
Vibrationer	4,1 m/s²
Funktioner	5 i 1: bagudkast, mulching, sideudkast, opsamling, kantklipping
Maks. græsplæneareal	1 500 m²
Brændstof	Blyfri benzin (E10 kompatibel)
Start	Automatisk starter
Klinge	Sharp (skarp)
Håndtag	Foldbart med Soft Grip-betræk
Central højdejustering	Ja
Posefuldindikator	Ja
Stødbøje	Ja

Ofte stillede spørgsmål - POWPG10120 PowerPlus

Hvordan starter man en kold motor?

Sæt hastighedsjusteringshåndtaget på STARTER MAX. Tryk bremsebetjeningshåndtaget ned mod tophåndtaget. Træk i starthåndtaget, indtil motoren kører. Lad den varme op i 2-3 minutter, før du slår græs.

Hvordan justerer man skærehøjden?

Stop motoren og afbryd tændrørskablet. Pres det centrale justeringshåndtag mod hjulet, og flyt det op eller ned til den ønskede højde blandt de 7 positioner. Sørg for, at alle hjul er indstillet til samme højde.

Hvordan skifter man til mulching-tilstand?

Motoren stoppet og klingen stille: løft bagklappen, fjern opsamlingsposen. Skub mulching-kilen ind i chassiset og lås den med knappen. Sænk bagklappen. Mulching-klippning lader det fint hakkede græs blive liggende som naturgødning.

Hvornår skal motorolien skiftes?

Den første olieskift foretages efter 8 timers drift, derefter hver 50. time eller hver sæson. Kontroller oliestanden før hver brug med målepinden. Brug SAE30-olie, maks. 500 ml.

Hvilken type brændstof skal man bruge?

Brug ny og ren blyfri benzin. E10-brændstof er kompatibelt. Bland ikke olie i benzinen. Fyld op til bunden af påfyldningsstudsen uden at overfylde. Køb kun den mængde, der kan bruges inden for 30 dage.

Hvordan opbevarer man græsslåmaskinen uden for sæsonen?

Rengør og smør græsslåmaskinen grundigt. Se motormanualen for opbevaringsinstruktioner. Påfør korrosionsbeskyttende fedt på klingen. Opbevar på et tørt sted væk fra gødning og korrosive materialer. Hvis den opbevares i et metalklokale eller dårligt ventileret rum, påfør et tyndt lag silikoneolie på kabler og bevægelige dele for at forhindre rust.

Hvad gør man ved unormale vibrationer?

Stop straks motoren. Fjern tændrørskablet. Inspicér græsslåmaskinen omhyggeligt, især klingen og chassiset, for skader. Udfør nødvendige reparationer, før du starter igen. Kraftige vibrationer indikerer et mekanisk problem.

Hvordan monterer man opsamlingsposen?

Løft bagklappen på græsslåmaskinen. Hæng opsamlingsposen bagpå, og sørg for at den er godt fastgjort. Sænk klappen. For at fjerne den, løft klappen igen og træk posen. Posen har en fyldningsindikator: åben klap = plads tilgængelig, lukket klap = posen fuld.

Hvad er de vigtigste sikkerhedsforanstaltninger?

Bær altid lange bukser og skridsikre sko. Slå aldrig græs barfodet. Fjern genstande, der kan kastes, før du slår græs. Lad aldrig motoren køre i et lukket rum (risiko for kulilte). Stop motoren før tømning af posen, justering af højden eller rengøring. Hold hænder og fødder væk fra roterende klinger. Brug høreværn og sikkerhedsbriller.

Hvordan skifter man til sideudkast?

Motoren stoppet og klingen stille: fjern opsamlingsposen. Sæt mulching-kilen i. Løft sideklappen, placer sideudkastskarmen på krogene, og slip derefter lukkeren for at holde den på plads. Sideklappen lukker automatisk, når skærmen fjernes.

BRUGSANVISNING POWPG10120 PowerPlus

ADVARSEL - Bensin er meget antennelig.

- Hvis knivstopperanordningen ikke virker, må du be et servicesenter om hjelp.

POWERPLUS POWPG10120 NO

Advarsel: Ikke ta på en roterende kniv.

Fjerne utkastkanalen for sideutkast:

- Løft sideklaffen og fjern utkastkanalen.

- Sideklaffen lukker automatisk utkaståpningen på huset med fjærkraft.

• Press ned bremsehåndtaket og hold det mot det øvre håndtaket for at den skal kunne starte.
• Dra i starterhåndtaket til motoren går.

FORSIKTIG: Før du utfører justeringer på gressklipperen må du stoppe motoren og koble fra tennpluggledningen.

FORSIKTIG: Før du justerer klippehøyden må du stoppe gressklipperen og koble fra tennpluggledningen.

- Produkter eller deler som erstattes under garantien, tilfaller Varo NV.

8.3 Påsætning og aftagning af græsopsamleren 8

8.4 Starthåndtag....8

8.5 Klippehøjde 8

9 5|1....8

9.1 Hvad er bioklip 8

9.2.2 Nulstilling til plæneklipper med sideudkast....9

9.2.3 Plæneklipning med græsopsamleren 9

9.2.4 Betjening uden græsopsamler....9

9.2.5 Kantklipning (Fig. 8)....9

10 BRUGSANVISNING....9

10.1.1 Påfyldning af olie....9

10.1.2 Påfyldning af benzin (Fig. 9)....10

10.2 Start af en kold motor....10

10.3 Start af en opvarmet motor.... 10

POWERPLUS POWPG10120 DA

10.4 Stop af motor og kniv 11
10.5 Selvkørende plæneklipper....11
10.6 Sådan opnås de bedste klipperesultater 11
10.7 Advarselssystem til græsopsamler (fig. 10)....11
10.8 Vejledning til højdejustering 12
11 RENG∅RING OG VEDLIGEHOLDELSE 12
11.1 Olieservice....12
11.2 Tændrør....12
11.3 Luftfilter 12
11.4 Rengøring af motoren....13
11.5 Rengøring af plæneklipperens hus (Fig. 12)....13
11.6 Opbevaring i vinterhalvåret....13
12 TEKNISKE DATA 14
13 ST∅J 15
14 GARANTI 15
15 MILJ∅ 15
16 KONFORMITETSERKLÆRING 16

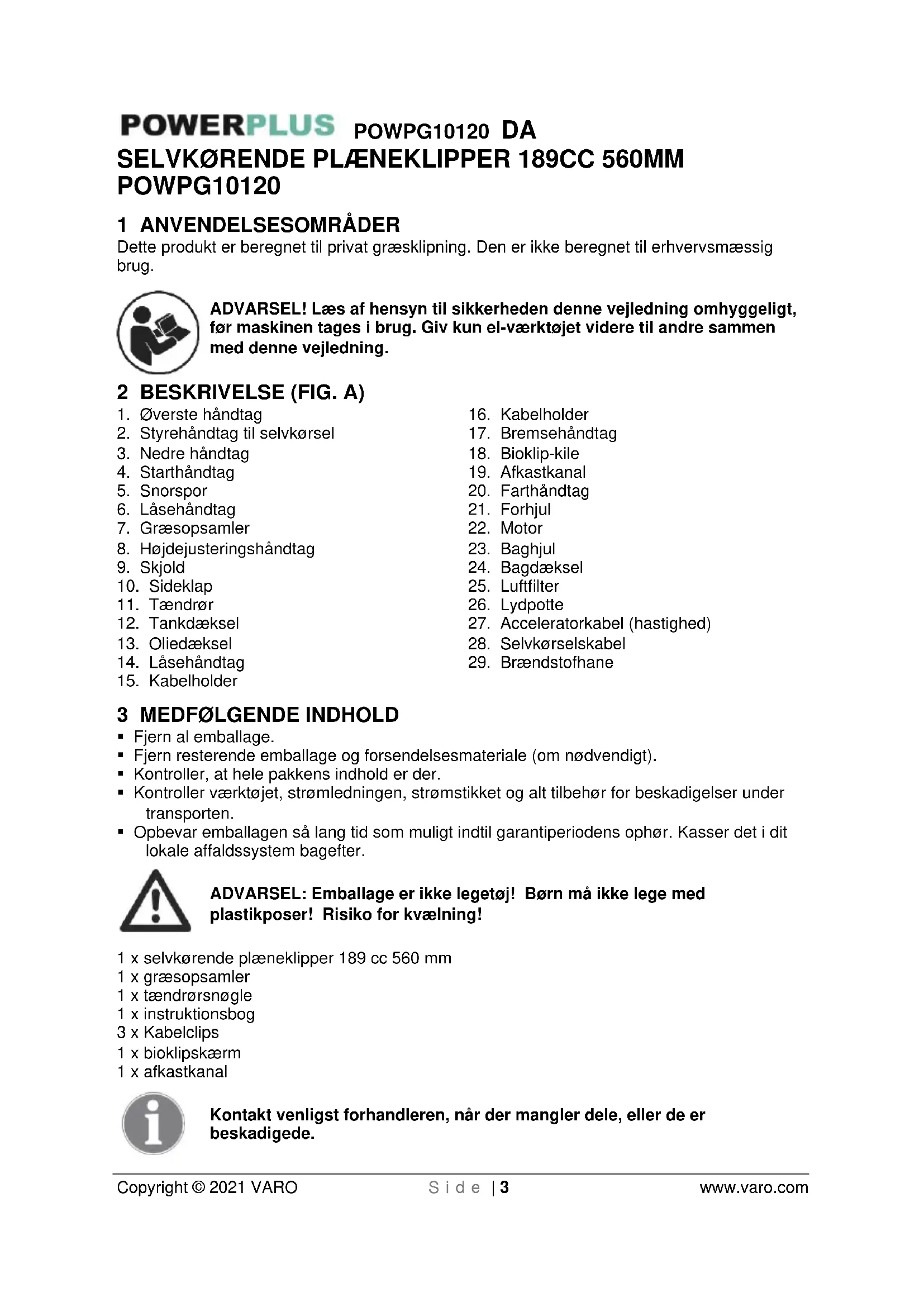

SELVK∅RENDE PLÆNEKLIPPER 189CC 560MM POWPG10120

1 ANVENDELSESOMRÅDER

Dette produkt er beregnet til privat græsklipning. Den er ikke beregnet til erhvervsmæssig brug.

ADVARSEL! Læs af hensyn til sikkerheden denne vejledning omhyggeligt, før maskinen tages i brug. Giv kun el-værktøjet videre til andre sammen med denne vejledning.

2 BESKRIVELSE (FIG. A)

1. ∅verste håndtag
2. Styrehåndtag til selvkørsel
3. Nedre håndtag
4. Starthåndtag
5. Snorspor
6. Låsehändtag
7. Græsopsamler
8. Højdejusteringshåndtag
9. Skjold
10. Sideklap
11. Tændrør
12. Tankdæksel
13. Oliedæksel
14. Låsehändtag
15. Kabelholder
16. Kabelholder
17. Bremsehändtag
18. Bioklip-kile
19. Afkastkanal
20. Farthåndtag
21. Forhjul
22. Motor
23. Baghjul
24. Bagdæksel
25. Luftfilter
26. Lydpotte
27. Acceleratorkabel (hastighed)
28. Selvkørselskabel
29. Brændstofhane

3 MEDF∅LGENDE INDHOLD

■ Fjern al emballage.
- Fjern resterende emballage og forsendelsesmateriale (om nødvendigt).
■ Kontroller, at hele pakkens indhold er der.
- Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.
- Opbevar emballagen så lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter.

ADVARSEL: Emballage er ikke legetøj! Børn må ikke lege med plastikposer! Risiko for kvælning!

1 x selvkørende plæneklipper 189 cc 560 mm
1 x græsopsamler
1 x tændrørsnøgle
1 x instruktionsbog
3 x Kabelclips
1 x bioklipskærm
1 x afkastkanal

Kontakt venligst forhandleren, når der mangler dele, eller de er beskadigede.

4 SYMBOLER

I denne brugervejledning og/eller på maskinen anvendes der følgende piktogrammer:

	Symboliserer risiko for personskader eller skader på værktøjet.		Overholder grundlæggende sikkerhedsstandarder i gældende EU-direktiver.
	Læs vejledningen før brug.		Advarsel! Flyvende genstande. Pas på udslyngende genstande som rammes af klippemonteringen. Hold folk på afstand.
	Fare — roterende klinger. Hold hænder og fødder væk fra skarpe dele. Hold hænderne væk fra klingerne, rør ikke ved klingerne idet maskinen startes samt mens den er i brug.		Benzin er brændbar. Lad motoren køle af i mindst to minutter, før genopfyldning.
	Giftige dampe! Benzinmotorer afgiver carbonmonoxid. Må IKKE bruges i aflukkede områder.		Brug høreværn. Brug sikkerhedsbriller.
	Ved reparation skal tændrøret afmonteres. Udfør herefter reparationen i henhold til betjenings-vejledningen.		Forsigtig: Varm motor. Rør aldrig ved en varm lyddæmper eller cylinder. Du kan få forbrændinger. Disse dele bliver ekstremt varme under brug. Efter motoren er slukket, bliver de ved med at være varme i et kort stykke tid.
	Brug af øjenværn påkrævet.		Brug høreværn.
	Brug handsker.		Hold hænder og fødder væk.

Advarsel: Sikkerhedsskilte på udstyret skal holdes klare og synlige. Udskift sikkerhedsskilte, hvis de mangler eller er ulæselige.

5 GENERELLE SIKKERHEDSFORSKRIFTER

ADVARSEL: Når du anvender benzindrevet værktøj, skal de grundlæggende

sikkerhedsforskrifter- hvilket omfatter de følgende - altid overholdes for at reducere risikoen for alvorlige personskader og/eller skader på maskinen. Læs hele vejledningen før du anvender værktøjet og opbevar den til fremtidig brug.

ADVARSEL: Denne maskine skaber et elektromagnetisk felt under brug. Dette felt kan i nogle tilfælde påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige eller dødbringende skader anbefaler vi, at personer med medicinske implantater kontakter deres læge og producenten af det medicinske implantat, før de betjener maskinen.

5.1 Træning

• Læs vejledningen grundigt. Gør dig fortrolig med styreanordningerne samt korrekt brug af udstyret.
• Lad aldrig børn eller andre som ikke er bekendt med disse instruktioner anvende plæneklipperen. Der kan være lokale regler for brugerens alder.
• Klip aldrig græs når andre personer - herunder især børn - eller kæledyr i nærheden.
• Husk at brugeren er ansvarlig for situationer og ulykker som opstår til fare for andre personer og deres ejendom.
• Brugerne skal have modtaget fornøden undervisning i brug, indstilling og betjening af maskinen, herunder forbudte handlinger.

5.2 Klargøring

• Når du klipper græs, skal du altid bære passende fodtøj og lange bukser. Brug ikke maskinen, hvis du ikke har sko på eller hvis du har åbne sandaler på.
• Kontroller det område, hvor maskinen skal bruges, grundigt og fjern alle genstande som kan udslynges af maskinen.

Advarsel - Benzin er meget brandfarligt.

• Opbevar brændstof i beholdere som er udviklet specielt til dette formål; fyld kun brændstof på udendørs og ryg aldrig imens.
• Hæld brændstoffet på før motoren startes. Du må aldrig tage dækslet af olietanken eller påfylde brændstof, mens motoren kører eller er varm;
• hvis du spilder brændstof, må du aldrig forsøge at starte motoren. I stedet skal du fjerne maskinen fra det område, hvor brændstoffet blev spildt og undgå at lave en antændingskilde, før brændstoffet er fordampet og dampene er opløst.
• Sæt alle tank- og beholderdæksler på igen og stram dem grundigt.
• Udskift defekte lyddæmpere.
• Før brug skal du altid kontrollere visuelt, at knivene, knivskruerne og klippeenheden ikke er slidte eller beskadigede. Udskift slidte og beskadigede knive og skruer sætvis for at opretholde balancen.

5.3 Betjening

• Maskinen må ikke anvendes i et lukket rum, hvor farlige kuliltedampe kan ophobes.
• Advarsel! Brug ikke plæneklipperen, när der er en risiko for lynnedslag.
• Det anbefales at begrænse driftsvarigheden for at minimere risikoen for støj og vibrationer.
• Vær forsigtig, når du bruger plæneklipperen på skråninger og tæt på stejle skrænter, grøfter eller volde.
• Maskinen må kun anvendes i dagslys eller under tilstrækkelig kunstig belysning.
• Undgå om muligt at anvende plæneklipperen til vådt græs.
• Sørg altid for, at du har et sikkert fodfæste, när du står på skråninger.

POWERPLUS POWPG10120 DA

■ Du skal altid gå, og aldrig løbe.
- Med kørende rotationsmaskiner på hjul skal du altid klippe græsset på tværs af skråninger og aldrig op og ned.
- Vær meget forsigtig, når du skifter retning på skråninger.
- Klip aldrig græs på meget stejle skråninger.
- Vær ekstra opmærksom när du går baglæns eller trækker maskinen ind mod dig selv.
- Stop knivene hvis plæneklipperen skal vippes for at krydse andre overflader end græs, samt når plæneklipperen transporteres til og fra det område som skal klippes.
- Brug aldrig plæneklipperen med beskadigede beskyttelsesskærme eller når beskyttelsesudstyr, såsom skærme og/eller græsopsamlere, ikke er monteret.

- Forsigtig: Plæneklipperen må ikke betjenes, medmindre hele opsamleren eller den selvlukkende skærm til udkastet er monteret.

- Motorens forseglede hastighedsstyring må ikke ændres eller redigeres.

- Plæneklipperens sikkerhedssystemer og -funktioner må ikke ændres eller deaktiveres.

- Reguler aldrig motorens hastighedsregulator og undgå at forårsage overdreven hastighed af motoren.

- Start motoren forsigtigt i henhold til instruktionerne og med fødderne i sikker afstand til knivene.

- Vip ikke plæneklipperen, når motoren startes.

- Start ikke motoren mens du står foran udkastet.

- Anbring ikke hænder eller fødder i nærheden af eller under roterende dele. Hold altid sikker afstand til udkast.

- Bær eller løft aldrig plæneklipperen mens motoren kører.

- Stop motoren og frakobl tændrørsledningen, sørg for at alle bevægelige dele er stoppet helt og fjern alle nøgler der stadig sidder i:

• Før du fjerner blokeringer eller renser et tilstoppet udkast.
• Før du kontrollerer, rengør eller udfører arbejde på plæneklipperen.
• Efter at have ramt et fremmedlegeme. Efterse maskinen for skader og udfør reparationer, før du genstarter og bruger maskinen.
• Hvis plæneklipperen begynder at vibrere unormalt (kontroller omgående).

- Stop motoren og frakobl tændrørsledningen, sørg for at alle bevægelige dele er stoppet helt og fjern alle nøgler der stadig sidder i.

- Hver gang plæneklipperen forlades.

- Før der påfyldes benzin.

- Nedsæt motorhastigheden når motoren skal slås fra og hvis plæneklipperen er udstyret med en lukkeventil, skal brændstoftilførslen afbrydes, når du er færdig med at bruge plæneklipperen.

- Gå langsomt når du anvender et bagmonteret sæde.

• Sørg for at alle møtrikker, bolte og skruer er strammet til så du er sikker på, at udstyret er i sikker driftsmæssig stand;
• opbevar aldrig udstyret med benzin i tanken i en bygning, hvor dampene kan komme i kontakt med en åben ild eller gnister;
• Lad motoren køle af før den opbevares i et indelukke;
• For at nedsætte brandfare skal motoren, lyddæmperen, batteriet samt området hvor benzinen opbevares holdes fri for græs, blade og overdrevne mængder fedt;
• Kontroller regelmæssigt græsopsamleren for slid og skader.
• Udskift - af sikkerhedshensyn - slidte og beskadigede dele;
• Hvis brændstoftanken skal tømmes, skal det gøres udendørs.
• Forkert vedligeholdelse, brug af ikke-overensstemmende udskiftningskomponenter eller afmontering eller ændring af sikkerhedskomponenter kan beskadige plæneklipperen og kvæste brugerne alvorligt.

POWERPLUS POWPG10120 DA

• Brug kun de knive og reservedele, der anbefales af producenten. Brugen af ikke-originale dele kan beskadige maskinen og kvæste brugerne. Hold plæneklipperen i god stand.
• Hvis den knivbremsende anordning ikke fungerer, skal du kontakte servicecenteret for hjælp.

Advarsel: Rør aldrig ved en roterende kniv.

Advarsel: Brændstof skal altid påfyldes i et godt ventileret område med motoren stoppet.

6 SIKKERHEDSADVARSLER

• Betien kun plæneklipperen med påmonteret græsopsamler og/eller deflektorplade.
• Stands motoren, før græs opsamleren tømmes eller klippehøiden justeres
• Hold hænder og fødder væk fra området under plæneklipperen eller under græsudkastet mens motoren kører.
• Før klippearbejdet påbegyndes skal plænen ryddes for eventuelle fremmedlegemer, der kan slynges ud af plæneklipperen.
• Hold børn, andre personer og kæledyr på sikker afstand, mens du betjener plæneklipperen.
• Vip aldrig plæneklipperen, når du starter den.

7 SIKKERHEDSADVARSLER FOR BENZIN

ADVARSEL: Vær ekstra opmærksom, når du håndterer brændstof. Det er brændbart og dampene kan eksplodere. Følgende punkter skal observeres.

■ Brug kun en godkendt beholder.
- Fjern aldrig brændstofhætten, eller tilfør brændstof, når el-kilden kører. Sørg for, at udstødningskomponenter afkøles, før der påfvldes brændstof.
■ Du må ikke ryge.
■ Du må aldrig påfylde brændstof på maskinen indendørs.
- Du må ikke opbevare maskinen eller brændstofbeholderen indendørs, hvor der er åben ild, som f.eks, en vandvarmer.
- Hvis der spildes brændstof, må du ikke starte maskinen, men fjerne den fra området, hvor der er spildt, før der startes.
- Sæt altid brændstofhætten på igen, og stram den godt efter påfyldning.
■ Hvis tanken skal tømmes, skal det foregå udendørs.

8 MONTERING

8.1 Foldehåndtag

1. Fastgør det nederste håndtag til enhedens hus med bolte og låsegreb (Fig. 1A).
2. Løft de to låsehandtag for at frigøre de øverste håndtag, så de kan foldes.
3. Luk låsehåndtaget for at låse håndtagene i betieningspositionen (Fig. 1B).
4. Juster stramningen ved at dreje låsemøtrikken med en egnet skruenøgle.

POWERPLUS POWPG10120 DA

1. Anbring kabelholderen i den viste position og fastgør derefter kablet (Fig. 1C, Fig. 1D).

Forsigtig: Træk- og startkabler skal altid placeres på toppen af skubbehåndtagets tværstang. Dette sikrer uhindrede kabelbevægelser på toppen af den nederste del af skubbebøjlen, når håndtaget er foldet. Forkert montering af disse kabler kan føre til skader o /eller belaste dem, hvilket resulterer i maskinfejl. I sådanne tilfælde bortfalder garantien.

8.2 Justering til en passende vinkel (Fig. 2)

1. Åbn läsehåndtaget.
2. Rotation af øverste håndtag centreret i vinkeljusteringsgearet for justering til en passende vinkel i anvendelsesområdet -20° til 20° som vist i Fig. 2.
3. Luk låsehåndtaget for at forbinde det nederste håndtag med det øverste håndtag.

8.3 Påsætning og aftagning af græsopsamleren

1. Påsætning: Løft bagskærmen og sæt græsopsamleren bag på plæneklipperen (Fig. 3A) (Fig. 3B).
2. Aftagning: tag fat i og løft bagskærmen og fjern græsopsamleren.

8.4 Starthändtag

1. Flyt startsnoren fra motoren til snorholderen (Fig. 4A).

8.5 Klippehøjde

1. Påfør et udadgående tryk for at løsne håndtaget fra stativet. Flyt håndtaget fremad eller tilbage for at justere højden (Fig. 5 og se afsnit 10.8).

9 511

Denne plæneklipper kan få opgraderet sin grundfunktion, afhængigt af anvendelsesformålene:

- Fra plæneklipper med bagudkast til:

Bioklipper eller som plæneklipper med sideudkast.

9.1 Hvad er bioklip

Ved bioklipning klippes græsset i én arbejdsproces, hvorefter det finhakkes og returneres til græsset som naturlig gødning,

Tips til bioklipning:

• Foretag regelmæssig klipning af højst 2 cm fra 6 cm til 4 cm græshøjde.
  ■ Sørg for at kniven er skarp.
  ■ Klip ikke vådt græs.
  ■ Brug den højeste motorhastighed.
  ■ Bevæg dig kun i arbejdstempo.
• Rengør bioklip-kilen, kabinettets inderside og kniven regelmæssigt.

ADVARSEL: Må kun udføres, när motoren er stoppet og kniven ikke roterer.

1. Løft bagskærmen og afmonter græsopsamleren (Fig. 6A).
2. Tryk bioklip-kilen ind i skjoldet. Fastlås bioklip-kilen i skjoldets åbning ved hjælp af knappen (Fig. 6B).
3. Sænk bagskærmen igen.

9.2.2 Nulstilling til plæneklipper med sideudkast

ADVARSEL: Må kun udføres, når motoren er stoppet og kniven ikke roterer.

• Løft bagskærmen og afmonter græsopsamleren.
  ■ Monter bioklip-kilen.
• Løft sideklappen til sideudkast (Fig. 7A).
• Fastgør sideudkast i de tilsigtede kroge.

- Slip klappen, så den også presser deflektoren ind mod skjoldet.

9.2.3 Plæneklipning med græsopsamleren

ADVARSEL: Må kun udføres, når motoren er stoppet og kniven ikke roterer.

Ved klipning med græsopsamleren, skal bioklip-kilen og udkastkanalen til sideudkast afmonteres og græsopsamleren påmonteres.

Afmontering af bioklip-kilen:

• Løft bagskærmen op og afmonter bioklip-kilen.
  Afmontering af udkastkanalen til sideudkast:

- Løft sideklappen og afmonter udkastkanalen.

- Sideklappen lukker automatisk udkaståbningen på kabinettet ved hjælp af fjederkraft.

- Rengør regelmæssigt sideklappen og udkaståbningen for fastsiddende græs og snavs. Montering af græsopsamlingsposen:

- Påsætning: Løft bagdækslet og spænde græsopamlingsposen på bagsiden af plæneklipperen.

- Aftagning: Grib fat i og løft bagdækslet, fjern græssopsamlingsposen.

9.2.4 Betjening uden græsopsamler

Du kan betjene plæneklipperen uden græsopsamlingsposen eller bioklipkilen. Du skal alligevel altid sørge for, at bagudafkastet/deflektor altid er foldet ind mod skjoldet.

Plæneklipperen er konstrueret således, at skjoldets dækker hjulene. På denne måde kan kanterne nemt klippes.

10 BRUGSANVISNING

10.1 Før ibrugtagning

Denne plæneklipper leveres uden olie eller benzin i motoren.

10.1.1 Påfyldning af olie

Før hver efterfølgende brug skal oliestanden skal kontrolleres og om nødvendigt suppleres med 500 ml SAE30 motorolie.

FORSIGTIG: Fyld ikke for meget olie på motoren, da dette vil medføre kraftig røg fra lydpotten under opstart.

- Kontrollér, at plæneklipperen står plant.

POWERPLUS POWPG10120 DA

• Fjern oliepinden fra oliepåfyldningstuden.
• Tør oliepinden ren; monter og spænd olietankens dæksel, og tag det derefter faf igen. Oliestanden skal være inden for mærkning og skal være klar med guldfarve.
• Påfyldes hvis oliestanden er for lav.

VIGTIGT:

• Kontroller altid oliestanden før brug. Påfyld olie efter behov. Fyld til angivelseslinjen for fuld stand på oliepinden.
• Skift olie efter hver 25 timers drift eller hver sæson. Det kan være nødvendigt at skifte olie oftere under støvende og snavsede forhold.

10.1.2 Påfyldning af benzin (Fig. 9)

Advarsel: Fyld aldrig benzin p indendørs mens motoren kører eller før motoren har kølet af i mindst 15 minutter efter brug.

• Fyld brændstoftanken op til bunden på tankens påfyldningsstuds. Brug frisk, ren, almindelig blyfri benzin.
• Undgå overfyldning.
• Undgå at blande olie med benzin.
• For at sikre, at brændstoffet er friskt, bør der kun købes brændstof i mængder, der kan anvendes inden for 30 dage.

FORSIGTIG: Aftør eventuelt spildt olie eller brændstof. Benzin må ikke opbevares, spildes eller bruges i nærheden af åben ild

FORSIGTIG: Alkohol blandet brændstoffer (kaldet gasohol eller som ved brug af ethanol eller methan kan tiltrække fugt, som fører til adskillelse og dannelse af syrer under opbevaring. Syreholdig gas kan beskadige motorens brændstofsystemet under opbevaring. For at undgå motorproblemer, skal brændstofsystemet tømmes før opbevaring (se afsnittet Opbevaring, senere i denne vejledning).

10.2 Start af en kold motor

• Hastighedsjusteringshåndtaget (18), der er placeret på højre side af det øvre håndtag, bruges til at regulere motorhastigheden. Flyt håndtaget til stillingen "STARTER MAX".
• Bremsekontrolhåndtaget er placeret i det øvre håndtag på plæneklipperen. Håndtaget skal være trykket ned for at tillade tændingen og fastholdes mod det øverste håndtag.
• Starthåndtaget er fastgjort til det øverste håndtag på højre side. Ved start skal du altid stå bag plæneklipperen i betjeningspositionen. Træk i starthåndtaget indtil motoren kører.
• Efter start skal du vente 2-3 minutter for at motoren opvarmes før klipning.

Kniven begynder at rotere, när motoren startes.

10.3 Start af en opvarmet motor

• Tryk bremsehåndtaget ned for at tillade tændingen og hold det mod det øvre håndtag.
• Træk hurtigt i starchåndtaget, indtil motoren starter.

POWERPLUS POWPG10120 DA

ADVARSEL!! Kniven fortsætter med at rotere, efter motoren er stoppet.

ADVARSEL!! Bremsekontrolhåndtaget er en sikkerhedsanordning. Forsøg aldrig at omgå dets funktioner. Kniven roterer, när motoren kører.

10.5 Selvkørende plæneklipper

Når motoren er startet, skubbes styrehåndtaget for selvkørsel op mod det øverste håndtag og holdes i denne position.

Plæneklipperen begynder nu at køre.

Stop rplæneklipperen ved at slippe håndtaget.

10.6 Sådan opnås de bedste klipperesultater

Ryd plænen for affald. Vær sikker på, at plænen er fri for sten, pinde, tråd eller andre fremmedlegemer, som ved et uheld kan blive slynget ud plæneklipperen i en vilkårlig retning og forårsage alvorlig personskade for brugeren og andre samt skade på ejendom og omkringliggende genstande. Klip ikke vådt græs Undlad at klippe vådt græs, fordi det har tendens til at sidder fast på undersiden af skjoldet, hvor det forhindrer korrekt græsklipning. Klip højst 1/3 af græsets længde.

Den anbefalede klippelængde er højst 1/3 af græsets længde. Arbejdshastigheden skal justeres, så udklippene spredes jævnt på plænen. Især i forbindelse med tung klipning i tykt græs kan det være nødvendigt at bruge en af de langsomste hastigheder for at få et ren, velklippet plæne. Ved klipning af højt græs er det måske nødvendigt at klippe græset i to omgange, hvor kniven sænkes endnu en tredjedel af længden ved den anden klipning og evt. klippe i et andet mønster end det, der blev brugt første gang. Hvis klippelinjen overlappes en smule ved hver omgang, hjælper det med at fjerne eventuelle tilbageværende græstotter på plænen. Plæneklipperen skal altid arbejde ved fuld gas for at opnå det bedste resultat og for at den klipper græset mest effektivt. Rengør undersiden af skjoldet. Vær sikker på at rengøre undersiden af skjoldet efter hver brug for at undgå en ophobning af græs, hvilket kan forhindre korrekt bioklip. Klipning af blade. Det kan også være gavnligt for plænen at klippe blade. Ved klipning af blade, skal det sikres, at de er tørre og ikke ligger i et alt for tykt lag på plænen. Vent ikke med at klippe bladene indtil de alle er faldet af træerne.

ADVARSEL: Stop motoren, hvis du rammer et fremmedlegeme. Fjern ledningen fra tændrøret og undersøg plæneklipperen grundigt for eventuelle skader og reparerer alle skader, før plæneklipperen bruges igen. Hvis plæneklipperen vibrer voldsomt under brug, er det et tegn på skader. Maskinen skal tilses og repareres øjeblikkeligt.

10.7 Advarselssystem til græsopsamler (fig. 10)

Der er en advarselsenhed i opsamleren, der vil indikere græsvolumen.

• Hvis klappen er åben, betyder det, at der stadig er plads til græsopsamling.
• Hvis klappen er lukket, betyder det, at der ikke er plads til græsopsamling.

POWERPLUS POWPG10120 DA

10.8 Vejledning til højdejustering

ADVARSEL: Stop motoren og frakobl tændrørsledningen før du udfører nogen som helst form for justering på plæneklipperen.

ADVARSEL: Før du ændrer klippehøjden, skal du stoppe plæneklipperen og frakoble tændrørsledningen.

Plæneklipperen er forsynet med et centralt højdejusteringsgreb, som har 7 positioner.

1. Før du ændrer klippehøjden, skal du stoppe plæneklipperen og frakoble tændrørsledningen. Højdejusteringsgrebet giver dig 7 forskellige højdepositioner.
2. Hvis du vil ændre klippehøjden, skal du klemme justeringsgrebet mod hjulet og flytte det op eller ned til den ønskede højde (Fig. 11).
3. Alle hjulene indstilles til den samme klippehøjde.

11 RENG∅RING OG VEDLIGEHOLDELSE

Stop motoren og afbryd og jordforbind tændrøret før du udfører nogen som helst form for reparation eller vedligeholdelse.

Brug af sikkerhedshandsker er afgørende, når du foretager justering eller reparation af maskinen

Brug kun originale reservedele

Komplicerede aktiviteter - ikke angivet nedenfor - skal udføres af et specialiseret teknisk supportcenter.

Regelmæssig, omhyggelig vedligeholdelse er afgørende for at opretholde sikkerhedsniveauet og plæneklipperens effektivitet.

Når du tipper plæneklipperen for at få adgang til reparationsarbejde, skal du tømme brændstoftanken. Tip aldrig plæneklipperen mere end 90 grader i en hvilken som helst retning, og hold aldrig klipperen tippet i længere tid, da olie kan falde ind i luftrenseren på motoren, hvilket medfører et startproblem.

11.1 Olieservice

Kontroller oliestanden dagligt, før motoren startes, og sørg for, at det korrekte olieniveau vedligeholdes. Skift motorolien efter 8 timers drift og derefter for hver 50 timer eller hver sæson afhængigt af brugen.

11.2 Tændrør

Tændrøret skal skiftes for hver 100 timer eller hver sæson afhængigt af brugen. Kontroller altid tændrøret før brug og nulstil gnistgabet en gang hver sæson. Der henvises til motorvejledningen for de korrekte specifikationer for tændrør og gnistgab.

11.3 Luftfilter

Luftfilteret skal skiftes. Rengør efter et par timers drift under ekstremt tørre og støvede forhold, da dårlig ydelse og drukning af motoren normalt viser, at luftfilteret skal rengøres/skiftes.

POWERPLUS POWPG10120 DA

11.4 Rengøring af motoren

Rengør motoren regelmæssigt med en tør børste eller klud. Sørg for at holde blæsehusområdet fri for snavs, græs og støv for at sikre korrekt luftcirkulation, når det er vigtigt for motorens ydeevne. Sørg også for at fjerne alt græs, snavs og affald fra lydpotteområdet.

11.5 Rengøring af plæneklipperens hus (Fig. 12)

Aflejringer af snavs besværliggør opstarten, hvilket påvirker klippekvaliteten og græsafkast. Snavs og græsrester e fjernes lettest umiddelbart efter klipningen. For at undgå tilsmudsning af underlag, skal undersiden af plæneklipperen renses på græsset.

■ Fjern bioklipskærmen/græsopsamleren.
- Monter slangestudsen på plæneklipperen og tænd for vandhanen.
- Sluk for vandhanen og skru slangen af.
- Rengør overfladen med en klud (brug ikke nogen skarpe genstande).

- Start plæneklipperen og sluk den igen efter cirka 30 sekunder. Den roterende knivstang vil slynge vand på undersiden af plæneklipperen og derved rense den.

11.6 Opbevaring i vinterhalvåret

Det er god praksis at forberede din plæneklipper til opbevaring, når den ikke er i brug.

• Rengør og smør plæneklipperen grundigt.
• Læs hvordan motoren opbevares korrekt i motormanualen
• Beklæd kniven med fedt for at forhindre korrosion, når det ikke er i brug.
• Opbevar plæneklipperen i et rent, tørt område væk fra ætsende materialer som f.eks. gødning
• Ved opbevaring af din plæneklipper eller enhver anden form for strømforsyning i en dårligt ventileret enhed eller en opbevaringsenhed af metal, er det vigtigt, at du rustbeskytter udstyret ved hjælp af en let silikone-olie, især kabler og alle bevægelige dele.

12 TEKNISKE DATA

Klippebredde	560 mm
Cylinderkapacitet	189 cc
Motoreffekt	3,2 kW
Hastighed for koblingsaktivering	3,5 km/t
Opsamlervolumen	70 l
Motortype	4-takts motor
Motormærke	Yamaha
Min. klippehøjde	25 mm
Maks. klippehøjde	70 mm
Antal højdepositioner	7
Centralt justerbar højdeindstilling	Ja
Selvkørende	Ja
Kabinetmateriale	Stål
Olietankens kapacitet	0,6 l
Brændstoftankens kapacitet	1,2 l
Græsopsamlermateriale	Plast - nylon
Justerbar håndtagshøjde	Ja
Forhjulsdiameter	200 mm
Baghjulsdiameter	250 mm
Automatisk choker	Ja
Lavt brændstofforbrug	Ja
Hestekræfter	4,3 hk
SHARPP-kniv	Ja
Fuld krank-motor	Ja
Startsnorslængde	220cm
Tændrørstype	Fakkel
Blødt greb	Ja
Gearhusmateriale	Aluminium
Plænestørrelse op til	1500 m^2
Kuglelejehjul	Ja
Startklar motor	Ja
Indikator for fuld boks/pose	Ja
Håndtagstype	Sammenfoldeligt
E10-brændstofsikker	Ja
Gitterbeskyttelse	Ja
5 funktioner	Sideafkast
	Bioklip-funktion
	Bagafkast
	Kantklipning
	Opsamling

POWERPLUS POWPG10120 DA

13 ST∅J

Støjemissionsværdier er målt i overensstemmelse med gældende standarder. (K=3)

Lydtryksniveau LpA 84 dB(A)

Lydeffektniveau LwA 98 dB(A)

BEMÆRK: brug høreværn når lydtrykket er over 85 dB(A).

aw (Vibrationsniveau)

4,1 m/s²

K = 1,5 ~m / s^2

14 GARANTI

• Garantien dækker alle materiale- eller produktionsfejl. Den omfatter ikke: batterier, opladere, dele, der udsættes for normal slitage, såsom lejer, børster, ledninger, stik eller tilbehør såsom bor, borebits, savklinger, osv., beskadigelse eller defekter som følge af misbrug, ulykke eller ændring eller transportomkostninger.
• Beskadigelse og/eller defekter som følge af misbrug er heller ikke omfattet af nærværende garanti.
• Vi fraskriver os også alt ansvar for enhver personskade som følge af forkert brug af værktøjet.
• Reparationer må kun udføres af et autoriseret kundeservicecenter til Powerplusværktøjer.
  ■ Du kan altid få mere information på tlf. 00 32 3 292 92 90.
• Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftligt.
• Ligeledes kan der ikke forlanges erstatning under nærværende garanti, hvis skaden på apparatet er opstået som følge af uagtsom vedligeholdelse eller overbelastning.
• Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsætligt eller ved grov uagtsomhed), upassende anvendelse (brug til formål som apparatet ikke er egnet til), ukompetent brug (såsom ikke at respektere instrukserne i denne vejledning), inkompetent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændig.
• Accept af krav under garantien kan ikke føre til forlængelse af garantiperioden eller påbegyndelsen af en ny garantiperiode, hvis apparatet udskiftes.
• Apparater eller dele, som udskiftes under garantien, bliver Varo NV's ejendom.
• Vi forbeholder os retten til at afvise alle krav, hvis købet ikke kan bekræftes, eller hvis det er tydeligt, at produktet ikke har været behørigt vedligeholdt. (rene udluftningsåbninger, regelmæssig service af kulbørster,...)
• Købskvitteringen skal opbevares som bevis på købsdatoen.
• Det samlede værktøj skal returneres til forhandleren i rimelig ren stand, i den originale blæseformede æske (hvis relevant for enheden) sammen med købsdokumentation.

15 MILJ∅

Hvis maskinen skal skiftes ud efter lang tids brug, må den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømæssigt forsvarlig måde.

Sørg for at bortskaffe brugt motorolie på en miljømæssig korrekt måde. Vi anbefaler, at du tager det med i en forseglet beholder til din lokale genbrugsstation. Smid det ikke ud eller hæld det på jorden.

16 KONFORMITETSERKLÆRING

C€

VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - 2500 Lier - Belgien erklærer hermed, at

Apparatbeskrivelse: Selvkørende plæneklipper 189 cc 560 mm

Varemærke: POWERplus

er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i gældende europæiske direktiver, der er baseret på anvendelse af europæiske harmoniserede standarder. Enhver uautoriseret modifikation af apparatet ugyldiggør denne erklæring.

EU-direktiver (herunder eventuelle tillæg frem til datoen for undertegnelsen):

2006/42/EC

2014/30/EU

2000/14/EF Tillæg VI LwA

Målt 96dB(A)

Garanteret 98dB (A)

Notified Body TuV Sud - DE

Harmoniserede europæiske standarder (herunder eventuelle tillæg frem til datoen for undertegnelsen):

EN ISO 5395-1 : 2013 - A1

EN ISO 5395-2 : 2013 - A2

EN ISO 14982. : 2009

Indehaver af den tekniske dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertegnede handler på vegne af selskabets administrerende direktør,
