NK36M5070BG - Hotă de bucătărie SAMSUNG - Manual de utilizare gratuit

Tip produs	Hotă aspirantă
Marcă	Samsung
Model	NK36M5070BG
Utilizare	Domestic
Alimentare	220-240 V ~ 50 Hz
Tip iluminare	LED integrat
Număr de viteze	4 (joasă, medie, înaltă, Boost)
Funcție Boost	Da, durată 5 minute
Oprire automată (Timer)	Da, 20 min (joasă), 15 min (medie), 10 min (înaltă)
Tip comandă	Atingere tactilă
Filtru antigrăsime	Metalic, lavabil (cel puțin o dată pe lună)
Filtru de carbon	Lavabil sau nelavabil în funcție de model
Versiune de instalare	Aspirantă (evacuare exterioară) sau filtrantă (reciclare)
Distanță minimă de siguranță (electric)	50 cm
Distanță minimă de siguranță (gaz/mixt)	65 cm
Indicator saturație filtru antigrăsime	Da, intermitent
Indicator saturație filtru de carbon	Da, activabil/dezactivabil
Material	Oțel inoxidabil (probabil)
Curățare	Cârpă umedă, detergent lichid neutru
Înlocuire lampă	LED, contactați serviciul de asistență
Greutate	Nespecificat în manual

Întrebări frecvente - NK36M5070BG SAMSUNG

Care este distanța minimă dintre hotă și plita de gătit?

Pentru o plită electrică, distanța minimă este de 50 cm. Pentru o plită pe gaz sau mixtă, distanța este de 65 cm. Respectați întotdeauna instrucțiunile de instalare ale aparatului dvs. de gătit.

Cum se curăță filtrul antigrăsime?

Filtrul antigrăsime metalic trebuie curățat o dată pe lună manual cu un detergent neagresiv sau în mașina de spălat vase la temperatură scăzută. Trageți mânerul cu arc pentru a-l demonta.

Când trebuie să înlocuiesc filtrul de carbon?

Pentru un filtru de carbon nelavabil, înlocuiți-l la fiecare 4 luni. Pentru un filtru lavabil, curățați-l la fiecare 2 luni și înlocuiți pernița la fiecare 3 ani. Indicatorul de saturație clipește pentru a vă reaminti întreținerea.

Pot folosi hota în versiunea de reciclare?

Da, instalați un filtru cu cărbune activ (vândut separat) pentru a recicla aerul în încăpere. În versiunea aspirantă, scoateți filtrul de carbon dacă este prezent.

Cum activez indicatorul de saturație al filtrului de carbon?

Cu hota oprită, țineți apăsate simultan tastele T2 și T3 până când indicatoarele clipesc. Un semnal sonor confirmă activarea. Repetați operația pentru a dezactiva.

Ce fac dacă hota nu mai funcționează?

Verificați mai întâi dacă hota este conectată și întrerupătorul general este pornit. Dacă problema persistă, consultați serviciul de asistență tehnică Samsung.

Cum înlocuiesc iluminarea LED?

LED-urile sunt integrate și trebuie înlocuite de serviciul de asistență tehnică. Nu încercați să le schimbați singur.

Hota scoate mult zgomot, este normal?

Nivelul sonor depinde de viteză. Viteza Boost este mai zgomotoasă. Asigurați-vă că conducta de evacuare nu este obstrucționată și că filtrele sunt curate. Dacă zgomotul este excesiv, contactați service-ul.

Ce detergenți se folosesc pentru curățare?

Folosiți exclusiv o cârpă umedă cu detergent lichid neutru. Nu utilizați produse abrazive, alcool sau unelte metalice.

Hota se oprește automat?

Da, puteți programa o oprire automată cu tasta Timer: 20 de minute la viteză joasă, 15 minute la viteză medie, 10 minute la viteză înaltă.

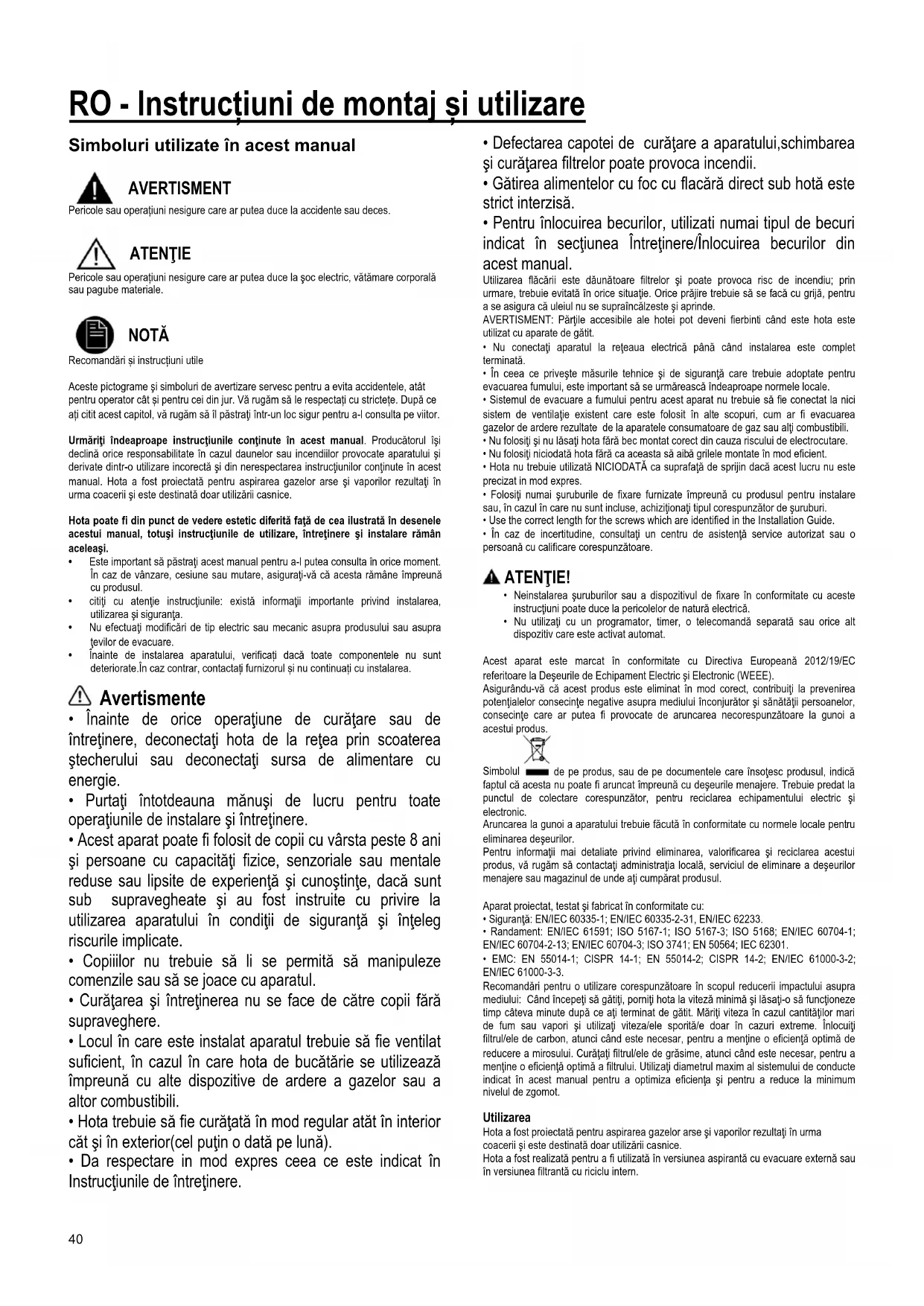

MANUAL DE UTILIZARE NK36M5070BG SAMSUNG

Simboluri utilizezê in acest manual

AVERTISMENT

Pericole sau operatiuni nesigure care ar putea duce la accidente sau deces.

ATENTIE

Pericole Sau operatiuni nesigure care ar putea duce la soc electric, vātamare corporalā sau pagube materiale.

NOTA

Recomandari sistrinstituuniutile

Aceste pictograme simi symboli de averizare servesc pentru a evita accidentele, atat pentru operator cat si pentru cei din jur. Va rugam sa le respectatei cu strictete. Dupa ce ati citit acest capitol, va rugam sa il pstraţi intr-un loc sigur pentru a-l consulta pe vitor.

Urmariti indeaprope instructiunile continute in acest manual. Producatorul isi declina orice responsabilitate in cazul daunelor sau incendior provocate aparatului si derivate dintr-outilizare incorrecta si din nerespectarea instructiunilor continute in acest manual.Hota a fost proiectatapentu aspiraregazeler arse si vaporilor reztaltutin urma coacerii si este destinata doar utilizari casnice.

Hota poate fi din punct de vedere estetic diferita fata de cea ilustrata in desenele acestui manual, totusi instructiunile de utilizare, intretnere si instalare raman aceleasi.

• Este importante sā pāstrājī acest manual pentru a-l putea consulta in orice moment. In caz de vanzare, cesiune Sau mutare, asigurati-vá ca acesta rāmène impreună cu produsul.
• citiji cu atentjie instructcjunile: exista informatii importante privind instalarea, utilizesarea si siguranta.
• Nu efectuatji modificari de tip electric sau mecanic asupra produsului sau asupra tevilor de evacuare.
• Inainte de instalarea aparatului, verificati dacă toate componentele nu sunt deteriorate. In caz contrar, contactaţi furnizorul si nu continuuţi cu instalare.

Avertissement

• Inainte de orice operatiune de curatare sau de intreinere, deconnectati hota de la retea prin scoaterea stecherului sau deconnectati sursa de alimentare cu energia.
• Purtatī intotdeauna mānusi de lucru pentru toate operatiunile de instalare Şi intretinere.
• Acest aparat poate fi folosit de copii cu vársta peste 8 aniși persone cu capacităti fizice, senzoriale sau mentale reduse sau lipsite de experientăși cunostinte, dacă sunt sub supravegheateși au fost instruite cu privire la utilizarea aparatului in condiții de sigurantași inteleg riscurile implicate.
• Copiilor nu trebuie sā li se permita sā manipuleze comenzile sa sā se joace cu aparatul.
• Curătareași intreținerea nu se face de cotre copii fara supraveghere.
• Locul in care este instalat aparatul trebuie sa fie ventilat sufficient, in cazul in care hota de bucatarie se utilizează impreună cu alte dispositive de ardere a gazelor sau a altercombustibili.
• Hota trebuie să fie curățataș in mod regular atăt in interior CAT si in exterior(cel putin o data pe lună).

• Da respectare in mod expres ceea ce este indicat in Instructiunile de intrejinere.

• Defectarea capotei de curătare a aparatului, schimbareași curătarea filtrelor poate provoca incendii.

• Gătirea alimentelor cu foc cu flacără direct sub hotă este strict interzisa.
• Pentru inlocuirea becurilor, utilizati numai tipul de becuri indicat in sectiunea Intretinere/Inlocuirea becurilor din acest manual.

Utilizarea flacari est daunatoare filtrelor si poate provoca risc de incendiu; prin urmare, trebuie evitata in orice situate. Orice prajire trebuie sa se faca cu grijă, pentru a se asigura ca aleuii nu se supraicnalzeste si aprinde.
AVERTISMENT: Partielle accesible ale hotei pot deveni fierbinti cand este hota este utilizes cu aparate de gait.
- Nu conecta'i aparatul la reteaua electrica pana canda instalarea este complet terminata.
- In ceea ce priveste măsurile tehniceși de siguranta care trebuie adoptate pentru evacuarea fumului, este importanteși se urmărească indeaproape normele locale.
- Sistemul de evacuare a fumului pentru acest aparat nu trebuie sa fie conectat la nici!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.!.. - Sistemul de ventilatie existen care este folosit in alte scopuri, cum ar fi evacuarea gazeler de ardere rezultate de la aparatele consumatoare de gaz sau alti combustibili.
- Nu fosoliti si nu lasati hota fara bac montat corect din cauza riscului de electrocutare.
- Nu folositi niciodata hota fara ca aceasta sa aiba grilele montate in mod eficient.
- Hota nu trebuie'utilizata NICIODATA ca suprafata de sprijin dacà acest lucru nu este precisat in mod expres.
- Folosi numai süruburile de fixare furnizate impreună cu produsul pentru instalare sau, in cazul in care nu sunt incluse, achizionati tipul corespunzator de süruburi.
- Use the correct length for the screws which are identified in the Installation Guide.
- In caz de incertitudine, consulati un centru de asistenta service autorizat sau o personan cu calificare corespunzatoare.

ATENTIE!

• Neinstalarea Šururburilor sau a dispositivul de fixare in conformitate cu aceste instructiuni poate duce la pericolelor de natura electrica.
• Nuutilizati cu un programator, timer, o telecomanda separata sau orice alt disposizitiv care este activat automat.

Acest aparat este marcat in conformitate cu Direcva Europeană 2012/19/EC referitoare la Deseurile de Echipament Electric.si Electronic (WEEE).
Asigurandu-va cã acest produs este eliminat in mod corect, contribui la prevenirea potenjalelor consecinte negative asupra mediului inconjurator sãsanaatajii personelor, consecinte care ar putea fi provocate de aruncarea necorespunzatoare l gunoi a acestul produs.

Simbolul de pe produs, sau de pe documentele care insoctesc produsul, indica faptul ca acesta nu poate fi aruncat impreunau du seeurile menajere. Trebuie predat la punctul de colectare corespunzator, pentru reciclarea echipamentului electric si electronic.

Aruncarea la gunoi a aparatului trebuie facută in conformitate cu normele locale pentru eliminarea deșeurilor.

Pentru informati mai detaliate privind eliminarea, valorificare si reciclarea acestui produs, va rugam sa contacta administra jia locala, serviciul de eliminare a deseurilor menajere Sau magazinul de unde ati cmpparat produsul.

Aparat proiectat, testat si fabricat in conformitate cu:

• Siguranta: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Randament: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Recomandari pentru outilizare corespunzatoare in scopul reducerii impactului asupra mediuili: Candincepei sá gati, pornihta lata viteza minimà sásalats-o sa functioneze temp cateva minute dupa ce atj terminat de gati. Máriti viteza in cazul cantitatjlor mari de fum Sau vaporisi siutilizi viteza/ele sporita/e doar in cazuri extreme. Inlocuiti filtrul/ele de carbon, atunci cand este necessar, pentru a mentine o eficientă optima de reducere a mirosului. Curatai filtrul/ele de grasime, atunci cand este necessar, pentru a mentine o eficientă optima a filtrului. Utilizati diametral maxim al systemului de conducte indicat in acest manual pentru a optimiza eficientă si pentru a reduce la minimum nivelul de zgomot.

Utilizarea

Hota a fost projectata pentru aspirare gazelar arse si vaporilor rezultati in urma coacerii si este destinata doar utilizari casnice.
Hota a fost realizata pentru a fiutilizata in versiunea aspirantă cu evacuare externă sau in versiunea filtrantă cu riciclu intern.

Versiunea aspirare

Vaporii sunt evacuati caret exterior prin intermediul unui tub de evacuare fixat la flansa de racord.

ATENTIE!

Tubul de evacuare nu se furnizează din dotare; acesta trebuie achizitionat.

Diametrul tubului de evacuare trebuie sä fie echivalent cu diametrul inelului de conexiune.

ATENTIE!

Dacà hota este prevázuta cu filtré de carbon, acestea trebuie sá fie scoase.

Racordati hota la cablurile si orificiile de evacuare prin perete cu diametru egal cu isirea aerului (flansa de record).

Utilizarea tuburil si orificilor de evacuare la perete cu diametrul mai mic va determina o diminuare a prestatilior de aspirare si o crestere drastica a zgomotului.

Se declina insa orice responsabilitate in acest sens.

! Folositi un tub de lungime minimä indispensableabila.

1 Folosi un tub cu un numar cat mai mic de curbe posibil (unghiul maxim al curbei: 90^

Evati schimbarile drastice de sectiune ale tubului.

Versiunea cu filtrare

Aerul aspirat va fi degresat siz dezodorizat inainte de a fi reorientat in camera. Pentru a utilizes hota in aceastavsione estneccasar sa instalati un system de filtrare suplementar pe baz de carbon activ.

Instalarea

Distanta minima intre suprafata suportului recipientelor pe disposizitivul de gatiti partea de jos a hoteli nu trebuie sa fie mai micca de 50cm in cazul masinilor de gatit elecrtice, si de 65cm in cazul masinilor de gatit cu gaz Sau mixte.

Dacă instrucțiunile disposizitivului de găt iț cu gaz specifică o distanță mai mare, este necessar să tîneți conte aceasta.

Conexarea Electrica

Tensiunea din retea trebuie sa coresponda cu tensiunea la care se refera eticheta situata in interiorl hotei. Daca este prevazutcu stecher conectati hota la o prizacomform cu normeile in vigoare, positonata intr-o zona accesibla si dupa instalare. Daca nu este prevazutcu stecher (conxiunea este direct la retea) sau stecherul nueste positonat intr-o zona accesibla si dupa instalare, aplicati un intrerupator bipolar la nomar care sa asigure deconectarea completa de la retea en conditile categorieie supratensione III, conform regulilur de instalare.

ATENTIE!

inante de a efectua connectarea circuitului hoteli la alimentatja din retea si de a verifica functionareacorecta,controlatotdeana dacabulafost montat in mod corect.

Hota este prevazutcu un cablu de alimentare special; in cazul deteriorarii acestua, apelat la serviciul de asistenta tehnica.

Montarea

Informati preliminare pentru instalare:

Verificati ca produsul cumparat sa fie de dimensiune si volum adept zonei de instalare alese.
- Scoateti filtrul/filtrele de carbun activ dacà sunt furnizate (a se vedea paragraful relativ). Acesta/aceste vor fi instalate numai dacà se utilizeazà hota in versiunea filtrantà.
Verificati ca in interiorul hoteli sa nu fie (pentru motive de transport) materiale de echipament (de exemplu: pungi cu suruburi, garantia etc.), eventual sa le scaateti si sa le pasta!.

Hota este dotata cu dibluri de fixare adevate pentru toti pereti/ tavane. Este necessar, totişi, să cerezi parerea unui tehnician specialist pentru a se asigura de calitatea materialelor si felul de perete sau tavan. Peretele/tavanul trebuie sa fie destul de gros pentru a putea sustine gretutatea hoteli.

Observatie: Elementele marcate cu simbolul ^* sunt accesorii optionale furnizate doar pentru anumite modele pau care nu sunt prevazute si trebuie cumparae.

Intretinerea

Curatarea

Pentru curatafotosi EXCLUSIV un material imbbat cu detergenti lichizi neutri. NU UTILIZATI UNELTE SAU INSTRUMENTE PENTRU CURATARE! Evitat folesirea produseler pe baza de abrazivi NU FOLOSITI ALCOOL!

Folosi tmanusi pentru toate operatiunile de intretinere.

Filtru anti-grasimi

Fig. 11-28

Capteazá particulele de grásime care apar in timpul pregatirii alimentelor.

Trebuie curatat o data pe lunca cu detergenti neabrazivi, manual sau utilizand masina de spalat vase, la temperaturi scazute si folosind un program scurt.

Filtrul metallic anti-grasimi, spalat cu masina de spalat vase se poate decolora, dar nu-si va pierde caracteristicile de filtrare.

Pentru demontarea filtrului trageti manerul de prindere cu resort.

Filtru de carbune (numai pentru versiunea filtrantă)

Fig. 27

Retine mirosurile neplacute, derivate in urma procesului de coacere.

Fitrul cu carbon activ poate fi de urmaloarele tipuri:

• Filtru cu carbon activ layabil.

• Filtru cu carbon activ NElavabil.

Filtru cu carbon activ layabil

Filtrul cu carbono peato fi spalat la ficare doua Iun cu apa calda si detergenti adecva t sau in masina de spalat vase la 65^ (in cazul spalarii in masina de spalat vase, efectuata cicul complet de spalare fara a introduce vase in interior).

Indepartj excusol de apa fara a detioriora filtrul, apoi sceatej tamponul amplasat in interiorul cadrului de plastic si asezati-l in captur temp de 10 minute la 100^ pentru uscarea definitiva.

Inlocuti tamponul o data la 3 ani sau la deteriorarea tesaturii.

Filtru cu carbon activ NElavabil

Saturația filtrului de carbune depinde de folosirea mai mult sau mai putin prelimungti a tipului de masina de gătti precumși de curătarea regulară a filtrului pentru grăsime. In orace caz, cartugul filtrului trebue dinocuit cel mult la ficare patru luni.

Cumpararea filtrului de carbune

Filtrul de carbune poete fi achizitionat de pe website-ul Serviciului de de Asistenţă sau de la Centrele Autorizate Samsung. Consultati informatiile de pe ultima pagină a acestuii manual.

Inlocuirea becurilor

Hota este dotata cu un sistemas de iluminare bazat pe tehnologia LED.

LEDURILE garantezá o iluminare optimá, o durata de pâná la 10 ori mai mare fatá de becurile traditionale.si permit economisirea a 90% de energia electricá.

Pentru inlocuire adresati-vaserviciului de asistenta tehnica.

Functionarea

Pentru a selecta functile hotei, este suficient sa atingeti uor comenzile:

Cand lumineaza cu lumina intermitenta, executati intrelinerea filtrului de grasimi; dupa care tinei apasata indelung tasta T1 pentru adezactiva iluminatul cu lumina intermitenta (hot in starea ON).

T3. Tasta de selectare a vitezei (puterii) de aspiratie medie Indicator de saturatie a filtrului cu carbune

Cand lumineazea cu lumina intermitenta, executati intretinerea filtrului cu carbune; dupa care tini apasata indelung tasta T1 pentru adezactiva iluminatul cu lumina intermitenta (hota in starea ON).

T4. Tasta de selectare a vitezei (puterli) de aspiratie ridicata si Boost

Apasati o data pentru selectarea vitezei (puteri) de aspiratie ridicata (LED aprins); Mai apasati o data pentru selectarea vitezei (puteri) de aspiratie Boost (LED culima intermitte);

Observatie: Viteza (puterea) de aspiratie Boost are o durata deapproximativ 5 minute, dupa care este setata automat viteza (puterea) de aspiratie ridicata.

T5. Tast de stingere automata (Temporizator):

Apasati aceastà tastă pentru a seta stingerea automata a vitezei (puterii) de aspiratie active:

Viteza (puterea) de aspiratie joasa: 20 minute

Viteza (puterea) de aspiratie medie: 15 minute

Viteza (puterea) de aspiratie ridicata: 10 minute

T6. Tastă ON/OFF iluminat

Activarea indicatorului saturare filtru cu carbune

Acest indicator este dezactivat in mod normal. Pentru a-1 activa, procedati dupacum urmeaz:

Cand hota este stinsa, apasati si menfineti apasate indelung si simulan T2 si T3: prima se va aprinde T2, apoi si T3, si un semnal acustic scurt va indica activarea acestora.

Dezactivare LED saturare filtru cu carbune: repeati operatjunea descrisa mai sus, intai lumineazau luma intermitentata T3 si T2 apoi lumineazau cumin a intermitentata T2, si un semnal acustic scurt va indicadezactivarea acestora.
