Producttype	Afzuigkap
Merk	Samsung
Model	NK36M5070BG
Gebruik	Huishoudelijk
Voeding	220-240 V ~ 50 Hz
Verlichtingstype	Ingebouwde LED
Aantal snelheden	4 (laag, gemiddeld, hoog, Boost)
Boostfunctie	Ja, duur 5 minuten
Automatische uitschakeling (Timer)	Ja, 20 min (laag), 15 min (gemiddeld), 10 min (hoog)
Bedieningstype	Aanraakbediening
Vetfilter	Metaal, wasbaar (minstens 1 keer per maand)
Koolstoffilter	Wasbaar of niet wasbaar afhankelijk van model
Installatieversie	Afzuigend (externe afvoer) of filterend (recirculatie)
Minimale veiligheidsafstand (elektrisch)	50 cm
Minimale veiligheidsafstand (gas/gemengd)	65 cm
Indicatielampje verzadiging vetfilter	Ja, knipperend
Indicatielampje verzadiging koolstoffilter	Ja, in-/uitschakelbaar
Materiaal	Roestvrij staal (waarschijnlijk)
Reiniging	Vochtige doek, neutraal vloeibaar reinigingsmiddel
Lampvervanging	LED, neem contact op met de klantenservice
Gewicht	Niet gespecificeerd in de handleiding

Veelgestelde vragen - NK36M5070BG SAMSUNG

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

Voor een elektrisch fornuis is de minimale afstand 50 cm. Voor een gasfornuis of gemengd fornuis is deze 65 cm. Volg altijd de installatie-instructies van uw kooktoestel.

Hoe reinig ik het vetfilter?

Het metalen vetfilter moet een keer per maand met de hand worden gereinigd met een niet-agressief schoonmaakmiddel of in de vaatwasser op lage temperatuur. Trek aan de veerhendel om het te verwijderen.

Wanneer moet ik het koolstoffilter vervangen?

Voor een niet-wasbaar koolstoffilter vervangt u het om de 4 maanden. Voor een wasbaar filter reinigt u het elke 2 maanden en vervangt u het kussentje elke 3 jaar. Het verzadigingslampje knippert om u aan het onderhoud te herinneren.

Kan de afzuigkap in recirculatiemodus worden gebruikt?

Ja, installeer een actief koolstoffilter (apart verkrijgbaar) om de lucht in de kamer te recyclen. In afzuigmodus verwijdert u het koolstoffilter indien aanwezig.

Hoe activeer ik het verzadigingslampje van het koolstoffilter?

Zet de afzuigkap uit, houd de toetsen T2 en T3 tegelijkertijd ingedrukt tot de indicatielampjes knipperen. Een geluidssignaal bevestigt de activering. Herhaal de handeling om uit te schakelen.

Wat moet ik doen als de afzuigkap niet meer werkt?

Controleer eerst of de afzuigkap is aangesloten en de hoofdschakelaar aan staat. Als het probleem aanhoudt, neem dan contact op met de technische ondersteuning van Samsung.

Hoe vervang ik de LED-verlichting?

De LED's zijn ingebouwd en moeten worden vervangen door de technische ondersteuning. Probeer ze niet zelf te vervangen.

De afzuigkap maakt veel lawaai, is dat normaal?

Het geluidsniveau hangt af van de snelheid. De Boost-snelheid is luider. Zorg ervoor dat de afvoerleiding niet verstopt is en dat de filters schoon zijn. Als het geluid buitensporig is, neem dan contact op met de klantenservice.

Welke reinigingsmiddelen kan ik gebruiken voor de reiniging?

Gebruik uitsluitend een vochtige doek met een neutraal vloeibaar reinigingsmiddel. Gebruik geen schurende producten, alcohol of metalen gereedschap.

Stopt de afzuigkap automatisch?

Ja, u kunt een automatische uitschakeling programmeren met de Timer-toets: 20 minuten op lage snelheid, 15 minuten op gemiddelde snelheid, 10 minuten op hoge snelheid.

GEBRUIKSAANWIJZING NK36M5070BG SAMSUNG

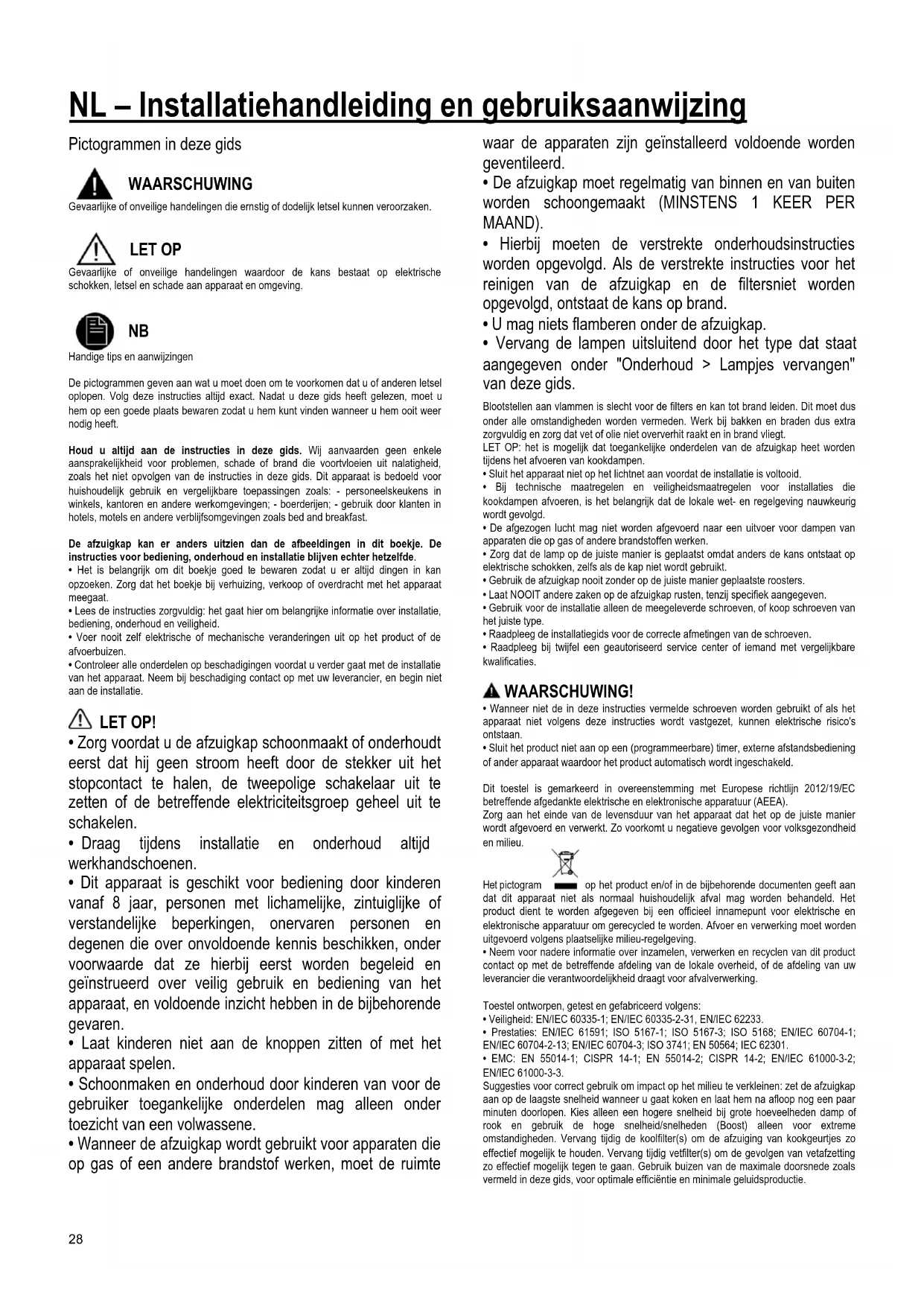

NL - Installatiehandleiding en gebruiksaanwijzing

Pictogrammen in deze gids

WAARSCHUWING

Gevaarlijke of onveiligige handelingen die ernstig of dodelijk letsel konnen veroorzaken.

LET OP

Gevaarlijke of onveiligige handelingen waardoor de kans bestaat op elektrische schokken, letsel en schade aan apparaat en omgeving.

NB

Handige tips en aanwijzingen

De pictogrammen goen aan wat u moet doe on om te voorkomen dat u of andereen letsel oplopen. Volg deze instructies allijd exact. Nadat u deze gids heeft gelezen, moet u hem op een goede plaats bewaren zodat u hem kunt vinden wanner u hem ooit weer nodig heeft.

Houd u altijd aan de instructies in deze gids. Wij aanvaarden geen enkele aansprakelijkheid voor problemen, schade of brand die voortvloeien uit nalatigheid, zoals het net opvolgen van de instructies in deze gids. Dit apparaat is bedoeld voor huishoudelijk gebruik en vergelijkbare toepassingen zoals: - personeelskeukens in winkels, kantoren en andere werkomegevingen; - boerderijen; - gebruik door klanten in hotels, motels en andere verblijfsomgevingen zoals bed and breakfast.

De afzugkap kan er anders uitzien dan de afbeeldingen in dit boekje. De instructies voor bediening, onderhoud en installment bleijven echter hetzelfde.

• Het is belangrijk om dit boekje goed te bewaren zodat u er altijd dingen in kan opzoeken. Zorg dat het boekje bij verhuizing, verkoop of overdracht met het apparaat meegaat.
• Lees de instructies zorgvuldig: het gaat hier om belangrijke informatie over installmentie, bediening, onderhoud en verilgheid.
• Voer nooit zich elektrische of mechanische veränderingen uit op het product of de afvoerbuizen.
• Controller alle onderden op beschadigingen voordat u verder gaat met de installment van het apparaat. Neem bij beschadiging contact op met uw leverancier, en beginn Niet aan de installment.

LET OP!

• Zorg voordat u de afzuigkap schoonmaakt of onderhoudt eerst dat hij geen stroom heeft door de stekker uit het stopcontact te halen, de tweepolige schakelaar uit te zetten of de betreffende elektriciteitsgroep geheel uit te schakelen.
• Draag tijdens installmenten onderhoud.altijd werkhandsschoenen.
• Dit apparaat is geschikt voor bediening door kinderen vanaf 8aar, personen met lichamelijke, zintuiglijke of verstandelijk beperkingen, onervaren Personen en degenen die over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden begeleid en geinstrueerd over veilig gebruik en bediening van het apparaat, en voldoendeinzicht hebben in de bijbehorende gezaren.
• Laat kinderen nicht aan de knappen zitten of met het apparaat spelen.
• Schoonmaken en onderhoud door kinderen van voor de gebruiker toegankelijkke onderdelen mag alleen onder toezicht van een volwassene.
• Wanner de afzuigkap worden gebruikt voor apparaten die op gas of een andere brandstof werken,要去 de ruimte

aar de apparaten zich geinstalleerd voldoende worden geventileerd.

• De afzuigkap moet regelmatig van binnen en van buiten worden schoongemaaakt (MINSTENS 1 KEER PER MAAND).
• Hierbij要去 de verstekte onderhoudsinstructies worden opgevolgd. Als de verstekte instructies voor het reinigen van de afzugkap en de filtersniet worden opgevolgd, ontstaat de kans op brand.
• U mag niets flamberen onder de afzuigkap.
• Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud > Lampjes verrangen" van deze gids.

Blootstellen aan vlammen is slecht voor de filters en kan tot brand leiden. Dit要去 dus onder alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra zorgvuldig en zorg dat vet olie Niet oververhit raakt en in brand vliegt.
LET OP: het is möglich dat toegankelijke onderdelen van de afzuigkap heet worden tijdens het afvoeren van kookdampen.
- Sluit het apparaat Niet op het lichtnet aan voordat de installmentie is voltooid.
- Bij technische maatregelen en veiligheidsmaatregelen voor installmenties die kookdampen afvoeren, is het belangrijk dat de lokale wet- en regelgeving nauwkeurig worden geolgld.
- De afgezogen lucht mag nicht worden afgevoerd waar een uitvoer voor dampen van apparaten die op gas of andere brandstoffen werken.
- Zorg dat de lamp op de juiste manier is geplaatst omdat anders de kans ontstaat op elektrische schokken, zichs als de kap Niet worden gelebracht.
- Gebruik de afzuiqkap nooit zonder op de juiste manier geplaatste roosters.
- Laat NOOIT andere zaken op de afzuigkap rusten, tenzij specifiek aangegeven.
- Gebruik voor de installmentatie alleen de meegeleverde schroeven, of koop schroeven van het juiste type.
- Raadpleeg de installmentegids voor de correcte afmetingen van de schroeven.
- Raadpleeg bij twifel een geauthoriseerd service center of iemand met vergelijkbare kwalificaties.

WAARSCHUWING!

• Wanneer Niet de in deze instructies vermelde schroeven worden gebruikt of als het apparaat Niet volgens deze instructies wordt vastgezet, hunnen elektrische risico's onsttaan.
• Sluit het product Niet aan op een (programmeerbare) timer, exter afstandsbediening of ander apparaat waardoor het product automatisch worden geschakeld.

Dit toestel is gemarkeerd in overeenstemming met Europese richtlijn 2012/19/EC betreffende afgedankte elektrische en elektronische apparatuur (AEEA).

Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier worden afgevoerd en verwerkt. Zo voorkomt u negatieve gevolgen voor volksgezondheid en milieu.

Het pictogram op het product en/of in de bijbehorende documenten geeft aan dat dit apparaat Niet als normal hauihoudeelijk afval mag worden behandelt. Het product dient te worden afgeveen bij een officieel innamepunt voor elektrische en elektronische apparatuur om gerecycled te worden. Afvoer en verworking moet worden uitgevoerd volgens plaatselijke milieu-regelinge.

• Neem voor nadere informatie over inzamelen, verwerken en recyclen van dit product contact op met de betreffende adefeling van de lokale overheid, of de adefeling van uw leverancier die verantwoordelijkheid draagt voor afvalverwerking.

Toestel ontworpen, getest en gefabriceerd volgens:

Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Suggesties voor correct gebruik om impact op het milieu te verkleinen: zet de afzuiqkap aan op de laagste snelheid wanner u gaat koken en-Laat hem na afloop nog eenaar minuten doorlopen. Kies alleen een hogere snelheid bij große hoeveelheden damp of rook en gebruik de hoge snelheid/snelheden (Boost) alleen voor extreme omstandigheden. Vervangijdig de koolfilter(s) om de afzuiing van kookgeurtjes zo efectief möglich te houden. Vervangijdig vetfilter(s) om de gevolgen van vetafzetting zo effectief mogelijk gegen te gaan. Gebruik buizen van de maximale doorsnedezoals vermeld in deze gids, voor optimale efficientie en minimale geluidsproductie.

Toepassingen

De afzuiqkap is gemaakt voor het afzuigen van kookluchtjes en stoom, en uitsluitend bedoeld voor huishoudelijk gebruik.

Deze afzugkap kan in twee vormen worden toegepast: via extractie of via filtratie.

Extractie-vorm

Hierbij worden de afgevoerde luckt uit het pand gevoerd via een speciaal hiervoor geconstrueerde buis die gekoppeld is aan de aansluitring aan de bovenkant van de afzuiqkap.

LET OPI!

De afoerbuis worden nicht meegeleverd en moet afzonderlijk worden aangeschaft. De afoerbuis要去 bezelfde doorsnede hebben als de aansluitring.

LET OP!

Als de afzuigkap is geleverd met een actieve-koolfilter, moet dit worden verwijderd.

Sluit de afzuiqkap aan op een buis metdezelfde doorsnede als de luchtafvoer van de kap (aansluitflens). Deze diameter geldt ook voor eventuele doorvoeropeningen voor de afvoerbuis.

Een doorvoeropening en/ofuis met een Kleinere doorsnede verlaagt de zuigkracht en leidt tot een enorme toename van de geluidsproductie.

Wij aanvaarden in dit verband dan ook geen enkele verantwoordelijkheid.

! Houd de buis zo kort möglichk.
! Gebruik zo weinig mogelijk alleloogkoppelingen (maximale hoek hiervan: 90^
! Vermijd grote variaties in de doorsnede van de afvoerbuis.

Filtratie-vorm

De verwijderde lustcht worden ontvet en ontgeurd en cervolgens weeer teruggeleid waar de betreffende ruimte.

Om de afzuiigkap in deze vorm te gebruiken, moet een extra filtersystem op basis van geactiveerde kool zich geinstalleerd.

Installatie

De minimale aufstand tessen het kookoppervlak en de onderkant van de afzuiqkap is 50 cm bij een elektrische kookplaat en 65~cm bij een gaskookplaat of een kookplaat op gas en elektricitie.

Als in de installment-instructions van een gaskookplaat een grotere afstand worden genoemd, moet de grotere afstand worden gebruikt.

Elektrische aansluiting

De aansluiting op het lichtnet要去 overeenkomen met de waarde op hetplaatje aan de binnenkant van de afzuiigkap. Als de afzuiigkap een stekker heeft, moet deze in een stopcontact dat aan de niewste regelgeving voldoet en ook na de installmentatie bereikbaar blijft. Als het product gone stekker heeft (rechtstreekse aansluiting op lichtnet), of als de stekker na de installationatie neteerereikbaar is, moet gebruik worden gemaakt van een tweepolige aan/uitschakelaar, zodat het product (bijvoorbeeld bij een te hoge stroomsterkte, categorie I) geheel kan worden losgekoppeld van het lichtnet.

WAARSCHUWING!

Alvorens de afzugkap weean het voedingsnet aan te sluiten controllerer erst of deze goed werk, controlleraarom altijd of de voedingskabel goed is aangesloten.

De afzuigkap is voorzien van een speciale voedingskabel; als de kabel beschadigd is, vraag de technische Dienst voor een neue kabel.

Montage

Voordat u met de installment begint:

• Controller of de afmetingen van het aangeschafte product geschikt zijn voor het gekozen installmentiegebied.
• Verwijder de möglichk meegeleverde kooffilter(s) (*) (zie ook het betreffende onderdeel van deze gids). Kooffilter(s) moet(en) alleen aanwezig zijn als de afzuiigkap in de filtratie-vorm要去 worden gebruikt.
• Controller (na transport) of er geen meegeleverde materialei in de afzigkap zitten (bijv. verpakte schroeven (^) , garantiebewijs (^) etc.) en verwijder deze zo nodig. Bewaren a.u.b.

Er worden muurpluggen meegeleverd om de afzuiigkap stevig aan de meeste muren/plafonds te kunnen bevestigen. Ulteraard要去 de gekwalificeerde installmentemonteur zich ervan verzekeren dat het gebruikte material geschikt is voor het betreffende type muur/plafond. Muur of plafond要去en sterk genoeg zijn om het gewicht van de afzuiigkap te konnen honden.

Geen tegels, voegspecie of siliconenkit aanbrengen gegen of onder dit toestel. Alleen opbouwmontage.

Opmerking: De elementen gemarkeerd met het symbol (*) zijn optionele accessoires die alleen samen met bepaalde modellen geleverd worden, of het zich nietgeleverde onderden die aangekocht要去en worden.

Onderhoud

Schoonmaak

Gebruik voor het reinigen UIITSLUITEND een doeck die u vochtig maakt met een beetje neutraal vloeijaar reinigingsmiddel. GEBRUK GEEN GEREEDSCHAPEN OF

INSTRUMENTEN OM TE REINIGEN! Gebruik geen producten die schuurmiddelen

Gebruik voor alle onderhoudswerkzaamheden werkhandschoenen.

Vetfilter

Fig. 11-28

Vangt vetdeeltjes op uit de kookdampen.

Het vetfilter要去ijdere maand worden gereinigd met een Niet-agressief reinigingsmiddel, met de hand of in de vaatwasser. Zel de vaatwasser hier bij op de laagste temperatuur en het kortste programma. In de vaatwasser kan het vetfilter wat verkleuren. Dit hebtschter geen invloed op de filterwerking.

Trek aan de verende hendel om het vetfilter te verwijderen.

Koolfilter (alleen filtratie-vorm)

Fig. 27

Absorbeert ontgewenste kookgeurtjes. Er zijn tweet types geactiveerde-kooffilter:
- Wasbaar geactiveerde-koolfilter
- NIEt wasbaar geactiveerde-kooffilter

Wasbaar geactiveerde-koolfilter

Het kooffilter kan iedere twee manden worden gewassen met heet water en een geschikt reinigingsmittel, of met een vaatwasser op 65^ (selecteer in dat geval een volledig afwasprogramma en laat de vaatwasser verder leeg). Verwijder overtollig water zonder het filter te verwijdenen, haal het matje uit het plastic frame en doe dit 10 minutes op 100^ in de oven om het volledig te drogen. Vervang het matje na 3aar gebruik of wanner de stof beschadig is.

NIET wasbaar geactiveerde-kooffilter

Wonneer het kooffilter enigeijd is gebruikt, raakt het verzadigd, afhankelijk van welk type voedsel worden bereid en hoe vaak het vetfilter worden schoongemaakt.

De cartridge moet in ieder geval na vier maanden gebruik worden verrangen

Het koolfilter mag NIET worden gewassen of geregenereerd.

Montage

Haak eerst het kooffilter aan de achterkant van de metalen lip van de afzuigkap, en zet het daarna vast met de twee knoppen aan de voorkant.

Demontage

Verwijder het koolfilter door de bevestigingsknoppen op de afzugkap een kwartslag te draaien.

Koofilter kopen

Het kooffilter kan besteld worden op de website van de Servicedienst of bij de Servicecentra Samsung. Raadpleeg de informatie op die staatste pagina van.Deze handledieing.

Lampjes verrangen

De verlichting van de afzuigkap maakt gebruik van LED-technologie.

Dankzij de LEDs bent u verzekerd van optimale verlichting, een levensduur tot 10 koer zo lang als gewone lampen en een energiebesparing tot 90% .

Neem voor verranging contact op met de technische Dienst.

Werking

Voor de selectie van de functies van de kap is het voldoende om de bedieningselementen aan te raken.

T1. Toets ON/OFF aanzuigmotor

T2. Toets voor selectie lage aanzuigsnelheid (vermogen) Indicator verzadiging vetfilter

Wanner deze knippert, moet het onderhoud van het vetfilter worden uitgevoerd; druk verwolgens lang op de toets T1 om het knipperen te stoppen (kap in status ON).

T3. Toets voor selectie gemiddelde aanzuigsnelheid (vermogen) Indicator verzadiging koolstofffilter

Wanneer deze knippert en indien geinstalleerd, moet het onderhoud van het koolstofffilter worden uitgevoerd; druk verzolgens lang op de toets T1 om het knipperen te stoppen (kap in status ON).

T4. Toets voor selectie hoge aanzuigsnelheid (vermogen) en Boost

Druk eenmaal om de hoge aanzuigsnelheid (vermogen) te selecteren (LED aan); Druk nogmaals om de aanzuigsnelheid Boost (vermogen) te selecteren (LED knippert);

Opmerking: De aanzuigsnelheid Boost (vermögen) besteht een duur van ongeveer 5 minuten; verwolgens worden automatisch de hoog aanzuigsnelheid (vermögen) ingesteld.

T5. Toets automatische uitschakeling (Timer):

Druk op deze toets om de automatische uitschakeling van de actieve aanzuigsnelheid (vermogen) in te stellen:

Lage aanzuigsnelheid (vermogen): 20 minutes

Gemiddelde aanzuigsnelheid (vermögen): 15 minuten

Hoge aanzuigsnelheid (vermogen): 10 minutes

T6. Toets ON/OFF verlichting

Activering indicator verzadiging koolstofffilter

Deze indicator is normala gesproken gedeactiveerd. Ga voorijken activering als volgt te werk:

Met de uitgeschakelde kap lang en geleijktijdig T2 en T3 ingedrukt honden: eerstlicht T2 op, cervolgens ook T3, en een kort geluidssignaal signaleert deplaatsgevonden activering.

Deactivering LED verzadiging koolstoffiler: herhaal de bovenstaande handled: eerst knipperen T3 en T2; cervolgens knippert T2, en signaleert een kort geluidssignaal deplaatsgevonden deactivering.
