Produkttyp	Dunstabzugshaube
Marke	Samsung
Modell	NK36M5070BG
Verwendung	Haushalt
Stromversorgung	220-240 V ~ 50 Hz
Beleuchtungsart	Integrierte LED
Anzahl der Geschwindigkeitsstufen	4 (niedrig, mittel, hoch, Boost)
Boost-Funktion	Ja, Dauer 5 Minuten
Automatische Abschaltung (Timer)	Ja, 20 min (niedrig), 15 min (mittel), 10 min (hoch)
Bedienungsart	Berührungsempfindlich
Fettfilter	Metall, waschbar (mindestens einmal im Monat)
Aktivkohlefilter	Waschbar oder nicht waschbar je nach Modell
Installationsversion	Abluftbetrieb (Außenentlüftung) oder Umluftbetrieb (Recycling)
Mindestsicherheitsabstand (elektrisch)	50 cm
Mindestsicherheitsabstand (Gas/Kombi)	65 cm
Sättigungsanzeige Fettfilter	Ja, blinkend
Sättigungsanzeige Aktivkohlefilter	Ja, aktivierbar/deaktivierbar
Material	Edelstahl (wahrscheinlich)
Reinigung	Feuchtes Tuch, neutrales Flüssigwaschmittel
Lampenwechsel	LED, Kundendienst kontaktieren
Gewicht	Nicht in der Anleitung angegeben

Häufig gestellte Fragen - NK36M5070BG SAMSUNG

Wie groß ist der Mindestabstand zwischen Dunstabzugshaube und Kochfeld?

Bei einem Elektroherd beträgt der Mindestabstand 50 cm. Bei einem Gas- oder Kombiherd beträgt er 65 cm. Beachten Sie stets die Installationsanweisungen Ihres Kochgeräts.

Wie reinige ich den Fettfilter?

Der Metallfettfilter sollte einmal im Monat von Hand mit einem milden Reinigungsmittel oder in der Spülmaschine bei niedriger Temperatur gereinigt werden. Ziehen Sie den Federhandgriff zum Ausbau.

Wann muss ich den Aktivkohlefilter wechseln?

Bei einem nicht waschbaren Aktivkohlefilter ersetzen Sie ihn alle 4 Monate. Bei einem waschbaren Filter reinigen Sie ihn alle 2 Monate und tauschen Sie die Einlage alle 3 Jahre. Die Sättigungsanzeige blinkt als Erinnerung.

Kann die Haube im Umluftbetrieb verwendet werden?

Ja, installieren Sie einen Aktivkohlefilter (separat erhältlich), um die Luft im Raum zu reinigen. Im Abluftbetrieb entfernen Sie den Aktivkohlefilter, falls vorhanden.

Wie aktiviere ich die Sättigungsanzeige des Aktivkohlefilters?

Bei ausgeschalteter Haube drücken Sie gleichzeitig die Tasten T2 und T3, bis die Anzeigen blinken. Ein akustisches Signal bestätigt die Aktivierung. Wiederholen Sie den Vorgang zur Deaktivierung.

Was tun, wenn die Dunstabzugshaube nicht mehr funktioniert?

Überprüfen Sie zuerst, ob die Haube eingesteckt und der Hauptschalter eingeschaltet ist. Besteht das Problem weiterhin, wenden Sie sich an den technischen Kundendienst von Samsung.

Wie ersetze ich die LED-Beleuchtung?

Die LEDs sind integriert und müssen durch den technischen Kundendienst ausgetauscht werden. Versuchen Sie nicht, sie selbst zu wechseln.

Die Dunstabzugshaube ist laut, ist das normal?

Die Lautstärke hängt von der Geschwindigkeit ab. Die Boost-Stufe ist lauter. Stellen Sie sicher, dass der Abluftkanal nicht verstopft und die Filter sauber sind. Bei übermäßigem Lärm kontaktieren Sie den Kundendienst.

Welche Reinigungsmittel soll ich verwenden?

Verwenden Sie ausschließlich ein feuchtes Tuch mit neutralem Flüssigwaschmittel. Verwenden Sie keine Scheuermittel, Alkohol oder Metallwerkzeuge.

Schaltet sich die Dunstabzugshaube automatisch aus?

Ja, Sie können eine automatische Abschaltung mit der Timer-Taste programmieren: 20 Minuten bei niedriger Geschwindigkeit, 15 Minuten bei mittlerer, 10 Minuten bei hoher.

BEDIENUNGSANLEITUNG NK36M5070BG SAMSUNG

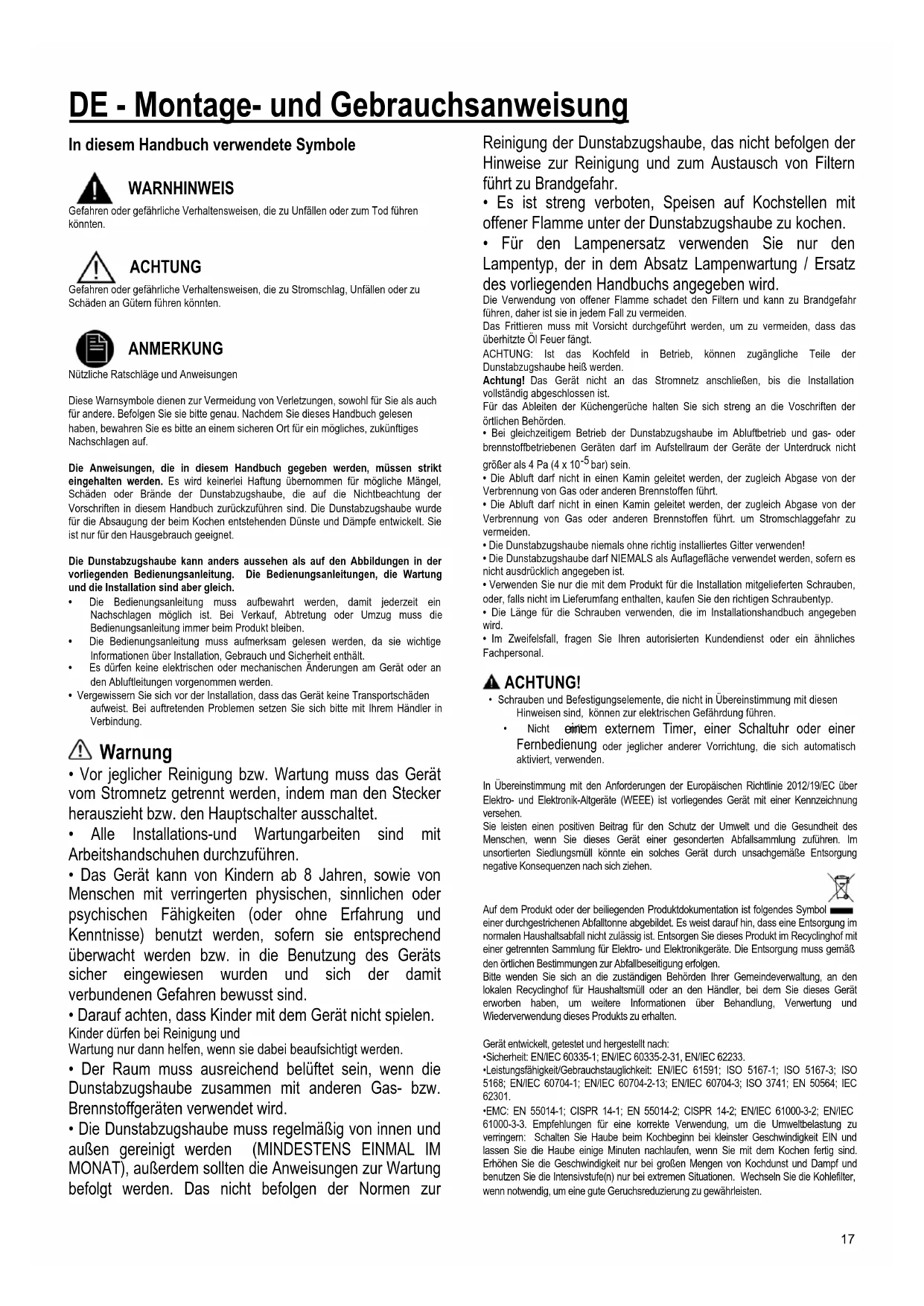

DE - Montage- und Gebrauchsanweisung

In thisem Handbuch verwendete Symbole

WARNHINWEIS

Gefahren oder gefährliche Verhaltensweisen, die zu Unfallen oder zum Tod führen konnten.

ACHTUNG

Gefahren oder gefährliche Verhaltensweisen, die zu Stromschlag, Unfallen oder zu Schaden an Gutem führen konnten.

ANMERKUNG

Nutzliche Ratschlage und Anweisungen

These Warnsymbole dienen zur Vermeidung von Verletzungen, sowohl für Sie als auch für andere. Befolgen Sie sieitte genau. Nachdem Sie theses Handbuch gelesen haben, bewahren Sie esitte an einem sicheren Ort fur ein mögliches, zukünftiges Nachschlagen auf.

Die Anweisungen, die in thism Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen fur möglich Mangel, Schaden oder Brande der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in thism Handbuch zurückzuführen sind. Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dunte und Dampfe entwickelt. Sie ist nur fur den Hausgebrauch geeignet.

Die Dunstabzugshaube kann anders aussehen als auf den Abbildungen in der vorliegenden Bedienungsanleitung. Die Bedienungsanleitungen, die Wartung und die Installation sind aber,Gleich.

Die Bedienungsanleitung muss aufbewährt werden, damit jederzeit ein Nachschlagen möglich ist. Bei Verkauf, Abtretung oder Umzug muss die Bedienungsanleitung immer beim Produkt bleiben.
Die Bedienungsanleitung muss aufmerksam gelesen werden, da sie wichtige Informationen über Installation, Gebrauch und Sicherheit enthalt.
- Es dürfen keine elektrischen oder mechanischen Änderungen am Gerät oder an den Abluftleitungen vorgenommen werden.
- Vergewissem Sie sich vor der Installation, dass das Geräte keine Transportschäden aufweist. Bei auftretenden Problemen setzen Sie sichitte mit ihrem Handler in Verbindung.

Warning

• Vor jeglicher Reinigung bzw. Wartung muss das Gerät vom Stromnetz getrennt werden, indem man den Stecker Herauszieht bzw. den Hauptschalter ausschaltet.
• Alle Installations-und Wartungarbeiten sind mit Arbeitshandschuhen durchzuführen.
• Das Gerät kann von Kindern ab 8 Jahren, sowie von Menschen mit verringten physischen, Sinnlichen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kenntnisse) benutzt werden, sofern sie entsprechend überwacht werden bzw. in die Benutzung des Geräts safer eingewiesen wurden und sich der damit verbundenen Gefahren bewusst sind.
• Darauf achten, dass Kinder mit dem Gerät nicht playen.

Kinder)dufen bei Reinigung und

Wartung nur dann halten, wenn sie bereits beaufsichtigt werden.

• Der Raum muss ausreichend beluftet sein, wenn die Dunstabzugshaube zusammen mit anderen Gas- bzw. Brennstoffgeräten verwendet wird.
• Die Dunstabzugshaube muss regelmäßig voninnen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT), außer dem sollen den Anweisungen zur Wartung befolgt werden. Das nicht befolgen der Normen zur

Reinigung der Dunstabzugshaube, das nicht befolgen der Hinweise zur Reinigung und zum Austausch von Filter führt zu Brandgebung.

• Es ist streng verboten, Speisen auf Kochstellen mit offener Flamme unter der Dunstabzugshaube zu kochen.
• Für den Lampenersatz verwenden Sie nur den Lampentyp, der in dem Absatz Lampenwartung / Ersatz des vorliegenden Handbuches angegeben wird.

Die Verwendung von offener Flamme schadet den Filtern und kann zu Brandgefahr führen, davon ist sie in jedem Fall zu vermeiden.
Das Frittieren muss mit Vorsicht durchgefuhrt werden, um zu vermeiden, dass das überhitzte Öl Feuer fängt.
ACHTUNG: Ist das Kochfeld in Betrieb, können zugängliche Teile der Dunstabzugshaube frei werden.
Achtung! Das Gerät nicht an das Stromnetz anschließen, bis die Installation vollständig abgeschlossen ist.
Für das Ableiten der Kuchengerüche halten Sie sich streng an die Voschriften der örtlichen Behörden.
- Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten darf im Aufstellraum der Geräte der Unterdruck nicht länger als 4 Pa (4 x 10 ^-5 bar) sein.
- Die Abluft dar nicht in einen Kamin geleitet werden, der zugleich Abgase von der Verbrennung von Gas oder anderen Brennstoffen führt.
- Die Abluftarf nicht in einen Kamin geleitet werden, der zugleich Abgase von der Verbrennung von Gas oder anderen Brennstoffen führt. um Stromschlaggefahr zu vermeiden.
- Die Dunstabzugshaube nimals ohne richtig installiertes Gitter verwenden!
- Die Dunstabzugshaube darf NIEMALS als Auflagelänge verwendet werden, sofern es nicht ausrücklich angegeben ist.
- Verwenden Sie nur die mit dem Produkt für die Installation mitgelieferten Schrauben, oder, falls nicht im Lieferungfang enthalten, kaufen Sie den richtig Schraubentyp.
- Die Länge für die Schrauben verwenden, die im Installationshandbuch angegeben wird.
- Im Zweifelsfall, Fragen Sie ihren autorisierten Kundendienst oder ein ähnliches Fachpersonal.

ACHTUNG!

• Schrauben und Befestigungselemente, die nicht in Übereinstimmung mit diesen Hinweisen sind, können zur elektrischen Gefährdung führen.
• Nicht eintem externem Timer, einer Schaltuhr oder einer Fernbedienung oder jeglicher anderer Vorrichtung, die sich automatisch aktiviert, verwenden.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegenden Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortingen Siedlungsmull konnte ein solches Gerät durch unsachgemäß Entsorgung negative Konsequenzen nach sichziehen.

Auf dem Produkt oder der beiliegenden Produktdokumentation ist folgenden Symbol einer durchgestehenden Abfalltonne abgebildet. Es weist darauf auf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie diese Produkte im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüller oder an den Handlcer, bei dem Sie dieser Gätter erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung these Products zu erhalten.

Geräntwickelt, gelestet und hergestellt nach:

Sicherheit: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

Leistungsfähigkeit/Gebrauchstauglichkeit: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

-EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Empfehlungen für eine korrekte Verwendung, um die Umweltbelastung zu verringem: Schalten Sie Haube beim Kochbeginn bei kleinster Geschwindigkeit EIN und halten Sie die Haube etwa Minuten nachlaufen, wenn Sie mit dem Kochen fertig sind. Erhöhen Sie die Geschwindigkeit nur bei großigen Mengen von Kochdunst und Dampf und benuten Sie die Intensivstoffe(n) nur bei exteminen Situationen. Wechseln Sie die Kohlefilter, wenn notwendig, um eine gute Geruchsreduzierung zu gewährleisten.

Säubern Sie die Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu gewährleisten. Verwenden Sie den in der Gebrauchsanweisung angegebenen grössten Durchmesser des Luftaustrittssystems, um die Leistungsfähigkeit zu optimieren und die Gerauschentwicklung zu minimieren.

Betriebsart

Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dünste und Dämpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet.

Die Haube kann sowohl als Abluftgerät als auch als Umluftgerät eingesetzt werden.

Abluftbetrieb

Die Luft wird mit Hilfe eines Rohrs ins Freie geleitet, das am Abluftstutzen angebracht wird.

HINWEIS!

Das Abluftrohr wird nicht mitgeliefert und muss separat erworben werden.

Das Abluftrohr muss den gleichen Durchmesser wie der Abluftstutzen aufweisen.

HINWEIS!

Sollte die Dunstabzugshaube mit Aktivkohlefilter versehen sein, so muss dieser entfern werden.

Die Dunstabzugshaube an Ablufrohre und Abluftöffnungen in der Wand anschließen, die den gleichen Durchmesser haben wie der Abluftstutzen (Anschlussflansch).

Die Benutzung von Rohren und Abluftöffnungen mit geringerem Durchmesser verursach eine Verringerung der Abluftleistung und eine drasticische Zunahme der Gerauschentwicklung.

Bei Nichtbeachtung der Anweisungen übernimmt der Hersteller keine Haftung.

! Ein möglichst kurzes Rohr verwenden.

1! Ein Rohrsystem mit einer möglichst geringen Anzahl von Krümmungen verwenden (max. Winkel der Krümmung: 90^ ).

! Starke Änderungen des Rohrdurchmessers sind zu vermeiden.

Umluftbetrieb

Die angesaugte Luft wird zuvor entfettet und desodoriert werden, bevor sie wieder in den Raum zugeführrt wird.

Um die Abzugshaube in dieser Version zu verwenden, müssen Sie ein zusätzliches Filtersystem, welche auf Aktivkohle basiert, installieren.

Befestigung

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 50~cm im Fall von elektrischen Kochfeldern und 65~cm im Fall von Gas- oder kombinierten Herden nicht untersuchen.

Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgegeben, ist dieser zu berücksichtigten.

Elektrischer Anschluss

Die Netzpannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entschérende Steckdose nach der Montage anzuschreiben. Bei einer Haube ohne Stecker (direktor Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

HINWEIS!

Vor der Inbetriebnahme muss sichergestellt werden, dass die Netzversorgungleitung (Steckdose) ordnungsgemäß montiert wurde.

Die Dunstabzugshaube ist mit einem Spezialkabel ausgestattet. Soltte das Kabel beschädigt werden, muss beim Kundendienst Ersatz angefordert werden.

Montage

Bevor Sie mit der Montage beginnen:

• Überprüfen Sie, dass das erstandene Produkt von der Höhe her dem Bereich entspricht, in dem es angebracht werden soll.
• Entfernen Sie den/die Aktivkohlefilter (*), falls vorhanden (siehe hierzu auch den entsprechenden Absatz "Wartung"). Der/die Aktivkohlefilter wird/werden nur wieder i die Dunstabzugshaube eingesetzt, wenn diese im Umluftbetrieb verwendet werden soll.
• Vergewisern Sie sich, dass sich im Inneren der Dunstabzugshaube (aus Transportgrunden) kein im Lieferumfang enthaltenes Material (zum Beispiel Tücher mit Schrauben (^) , die Garantie (^) , usw.) befindet; falls vorhanden, entfernen Sie,... deses und haben sie sie auf.

Die Abzugshaube ist mit Dubeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzem solle ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außen dem muß die Wand/Decke das Gewicht der Abzugshaube,tragen konnen.

Hinweis: Die mit dem ^密(水)^密 Symbol versehenen Elemente sind optionales Zubehör, welche nur bei einigen Modellen vorhanden sind oder Teile die nicht im Lieferumfang enthalten sind und getrennt zu erwerben sind.

Wartung

Reinigung

Zur Reinigung AUSSCHLIESSLICH ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. KEINE WERKZEUGE ODER GERATE FÜR DIE REINIGUNG VERWENDENI Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDENI

Für alle Wartungsvorgänge die Arbeitshandschuhe verwenden.

Fettfilter

Bild 11-28

These dienen dazu, die Fetpartikel, die beim Kochen frei werden, zu binden.

Der Metallfettfilter muss einmal monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand, oder in der Spulmaschine bei niedriger Temperatur und Kurzspulgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spulmaschin abfärben, was seine Filtermarkale jedoch in keiner Weise beeinträchtigt. Zwecks Demontage der Fettfilter den Aushakgriffziehen.

Aktivkohlefilter (nur bei der Umluftversion)

Bild 27

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.
Es sind zwei Versionen Aktivkohlefilter erhältlich:
waschbar.

NICT waschbar.

Der waschbare Aktivkohlefilter

Der Aktivkohlefilter wird alle zwei Monate in warmem Wasser und geeigneten Waschmitteln oder in der Spulmaschine bei 65^ gewaschen (in dieserm Fall den vollständigen Spulzyklus - ohne zusätzlichen Geschirr im Inneren der Geschirrspulmaschine - einschlalten).

Das überschüssige Wasser entfern, ohne darauf den Filter zu beschädigen; danach das Vlies aus dem Plastikrahman entfern und thises bei 100^ für 10 Minuten in den Ofen legen, um es vollständig zu trocknen. Das Vlies muss alle 3 Jahre ausgewechselt werden und weiterhin每日经济 mal dann, wenn es beschädigt ist.

Der NICTHWaschbare Aktivkohlefilter

Je nach der Benetzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättingung des Aktivkohlefilters auf. Auf jeder Fall muß der Filtereinsatz mindestens alle 4 Monate ausgeweischelt werden.

Er kann NICHT gereinigt oder erneut aktiviert werden.

Montage

Den Aktivkohlefilter zuerst von hinten auf der metallischen Feder der Saugkappe anhängen, dann von vorne mit den zwei Knopfen.

Demontage

Den Aktivkohlefilter entnahmen, in dem man die Knöfe, die an der Saugkappe fixier sind, auf 90^ dreht.

Erwerb des Kohlefilters

Die Aktivkohlefilter konnen über die Samsung Service Websites und beim Samsung-Kundendienst nachgekauf werden. Die Kontaktdaten finden Sie auf der letzten Seite dieser Anleitung.

-Ersetzen der Lampen

Die Haube ist mit einem auf der Leuchtdiodentechnologie basierten Beleuchungsssystem ausgestellt.

Die LEDs ermöglich eine optimale Beleuchtung der Kochfläche. Sichteben zehnfache Lebensdauer, verglichen mit herkommlichen Lampen, bieten eine Energieersparnis bis zu 90% .

Um die LEDs mit neuen zu ersetzen, setzen Sie sichitte mit dem Kundendienst in Verbindung.

Betrieb

Um die verschiedene Funktionen der Dunstabzugshaube zu wahlen, reicht es aus, die Bedienelemente möglich zu berühren.

T1. EIN-AUS-Taste Geblasemotor

T2. Wahltaste für die niedrige Geschwindigkeitsstufe (Lüfterleistung) Sattigungsanzeige des Fettfilters

Wenn sie blinkt, die Wartung des Fettfilters ausfuhren; danach lange die Taste T1 drücken, um das Blinken abzubrechen (bei eingeschalteter Haube).

T3. Wahltaste für die mittlere Geschwindigkeitsstufe (Lüfterleistung) Sattigungsanzeige des Aktivkohlefilters

Wenn sie blinkt, die Wartung des Aktivkohlefilters (falls installiert) ausfuhren; danach lange die Taste T1 drücken, um das Blinken abzubrechen (bei eingeschalteter Haube).

T4. Wahltaste für die hohe Geschwindigkeitsstufe und Boost (Lüfterleistung)

Einmal drücken, um die hohe Geschwindigkeitsstufe (Lüfterleistung) zu wahlen (LED eingeschaltet);

Erneut drücken, um die Geschwindigkeitsstufe (Lüfterleistung) Boost zu wahlen (LED blinkend);

Anmerkung: Die Geschwindigkeitsstufe (Lüfterleistung) Boost bleibt ungefahr 5 Minuten eingeschaltet, danach wird

automatisch die hohe Geschwindigkeitsstufe (Lüfterleistung) eingestellt.

T5. Taste Automatikabschaltung (Timer):

These Taste drücken, um die Automatikabschaltung einzustellen. Die Abschaltzeit hängt von der vorher eingestellen Lüfterleistung ab:

Niedrige Geschwindigkeitsstufe (Lüfterleistung): 20 Minuten

Mittlere Geschwindigkeitsstufe (Lüfterleistung): 15 Minuten

Hohe Geschwindigkeitsstufe (Lüfterleistung): 10 Minuten

T6. EIN-AUS-Taste Beleuchtung

Einschaltung Sattigungsanzeige des Aktivkohlefilters

These Anzeige ist in der Regel abgeschelt. Um sie zu aktivieren:

Bei abgeschelteter Haube gleichzeitig T2 und T3 drücken und lange gedrück halten: Zuerst schaltet sich T2, dann auch T3 ein und ein kurzes akustisches Signal zeit wird die erfolgte Aktivierung an.

Deaktivierung LED Sattigung des Aktivkohlefilters: Deniben beschriebenen

Vorgang wiederholen, zuerst blinken T3 und T2, dann blinkt T2, und ein kurzes akustisches Signal zeigt die erfolgte Deaktivierung an.
