MANUAL DE UTILIZARE 1763 AK SKIL

Declaraţie de conformitate UE Ciocan rotopercutor Număr de identificare Declarăm pe proprie răspundere că produsele menţionate corespund tuturor dispoziţiilor relevante ale directivelor şi reglementărilor enumerate în cele ce urmează şi sunt în conformitate cu următoarele standarde. Documentaţie tehnică la:

• Această sculă este destinată pentru găurire de ciocan în beton, cărămidă şi piatră, ca şi pentru lucrări de dăltuire uşoare; pentru găurire în lemn, metal şi material plastic, deasemenea pentru înşurubarea unor piese auxiliare specifice, în caz de utilizare a acestora

• Sistemul de ciocan al acestei scule funcţionează superior faţă de orice alt fel de perforator tradiţional, atunci când se perforează în beton

• Această sculă nu este destinată utilizării profesionale

• Această sculă este destinată utilizării în combinaţie cu toate sistemele SDS standard + piesele auxiliare

• Citiţi şi păstraţi acest manual de instrucţiuni 2 DATE TEHNICE 1 ✱) Energia de percuţie conform EPTA-Procedure 05/2009 ELEMENTELE SCULEI 5 A Întrerupător deschis/închis şi controlul vitezei B Rotiţă pentru reglajul vitezei maxime C Buton pentru închiderea întrerupătorului D Manetă pentru schimbarea direcţiei de rotaţie E Întrerupător pentru selectarea modului de funcţionare F Buton de deblocare G Manşon de blocare H Adaptor + mandrină 13 mm J Mâner auxiliar K Fantele de ventilaţie L Sistem de reglare a adâncimii SIGURANŢA

INSTRUCŢIUNI GENERALE DE SIGURANŢĂ PENTRU

SCULE ELECTRICE AVERTISMENT Citiţi toate avertizările, instrucţiunile, ilustraţiile şi specificaţiile puse la dispoziţie împreună cu această sculă electrică. Nerespectarea instrucţiunilor menţionate mai jos poate duce la electrocutare, incendiu şi/ sau vătămări corporale grave. Păstraţi toate avertizările şi instrucţiunile în vederea consultării ulterioare. Termenul de “sculă electrică” folosit în indicaţiile de avertizare se referă la sculele electrice alimentate de la reţea (cu cablu de alimentare) şi la sculele electrice cu acumulator (fără cablu de alimentare).

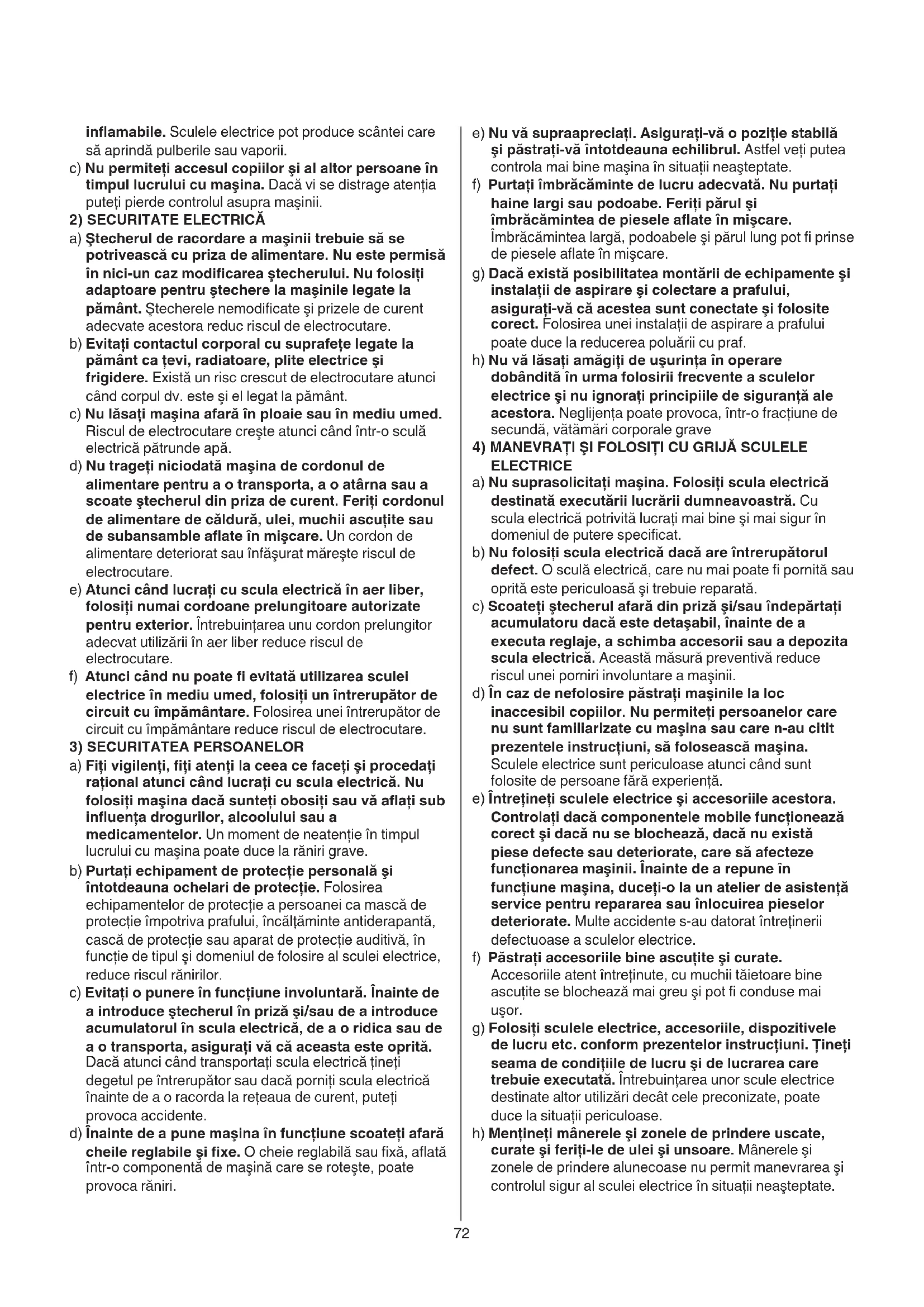

1) SIGURANŢA LA LOCUL DE MUNCĂ

a) Păstraţi-vă locul de muncă curat şi bine iluminat. Dezordinea la locul de muncă sau existenţa unor sectoare de lucru neiluminate poate duce la accidente. b) Nu folosiţi maşina în medii cu pericol de explozie, acolo unde există lichide, gaze sau pulberi72 inflamabile. Sculele electrice pot produce scântei care să aprindă pulberile sau vaporii. c) Nu permiteţi accesul copiilor şi al altor persoane în timpul lucrului cu maşina. Dacă vi se distrage atenţia puteţi pierde controlul asupra maşinii.

2) SECURITATE ELECTRICĂ

a) Ştecherul de racordare a maşinii trebuie să se potrivească cu priza de alimentare. Nu este permisă în nici-un caz modificarea ştecherului. Nu folosiţi adaptoare pentru ştechere la maşinile legate la pământ. Ştecherele nemodificate şi prizele de curent adecvate acestora reduc riscul de electrocutare. b) Evitaţi contactul corporal cu suprafeţe legate la pământ ca ţevi, radiatoare, plite electrice şi frigidere. Există un risc crescut de electrocutare atunci când corpul dv. este şi el legat la pământ. c) Nu lăsaţi maşina afară în ploaie sau în mediu umed. Riscul de electrocutare creşte atunci când într-o sculă electrică pătrunde apă. d) Nu trageţi niciodată maşina de cordonul de alimentare pentru a o transporta, a o atârna sau a scoate ştecherul din priza de curent. Feriţi cordonul de alimentare de căldură, ulei, muchii ascuţite sau de subansamble aflate în mişcare. Un cordon de alimentare deteriorat sau înfăşurat măreşte riscul de electrocutare. e) Atunci când lucraţi cu scula electrică în aer liber, folosiţi numai cordoane prelungitoare autorizate pentru exterior. Întrebuinţarea unu cordon prelungitor adecvat utilizării în aer liber reduce riscul de electrocutare. f) Atunci când nu poate fi evitată utilizarea sculei electrice în mediu umed, folosiţi un întrerupător de circuit cu împământare. Folosirea unei întrerupător de circuit cu împământare reduce riscul de electrocutare.

3) SECURITATEA PERSOANELOR

a) Fiţi vigilenţi, fiţi atenţi la ceea ce faceţi şi procedaţi raţional atunci când lucraţi cu scula electrică. Nu folosiţi maşina dacă sunteţi obosiţi sau vă aflaţi sub influenţa drogurilor, alcoolului sau a medicamentelor. Un moment de neatenţie în timpul lucrului cu maşina poate duce la răniri grave. b) Purtaţi echipament de protecţie personală şi întotdeauna ochelari de protecţie. Folosirea echipamentelor de protecţie a persoanei ca mască de protecţie împotriva prafului, încălţăminte antiderapantă, cască de protecţie sau aparat de protecţie auditivă, în funcţie de tipul şi domeniul de folosire al sculei electrice, reduce riscul rănirilor. c) Evitaţi o punere în funcţiune involuntară. Înainte de a introduce ştecherul în priză şi/sau de a introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asiguraţi vă că aceasta este oprită. Dacă atunci când transportaţi scula electrică ţineţi degetul pe întrerupător sau dacă porniţi scula electrică înainte de a o racorda la reţeaua de curent, puteţi provoca accidente. d) Înainte de a pune maşina în funcţiune scoateţi afară cheile reglabile şi fixe. O cheie reglabilă sau fixă, aflată într-o componentă de maşină care se roteşte, poate provoca răniri. e) Nu vă supraapreciaţi. Asiguraţi-vă o poziţie stabilă şi păstraţi-vă întotdeauna echilibrul. Astfel veţi putea controla mai bine maşina în situaţii neaşteptate. f) Purtaţi îmbrăcăminte de lucru adecvată. Nu purtaţi haine largi sau podoabe. Feriţi părul şi îmbrăcămintea de piesele aflate în mişcare. Îmbrăcămintea largă, podoabele şi părul lung pot fi prinse de piesele aflate în mişcare. g) Dacă există posibilitatea montării de echipamente şi instalaţii de aspirare şi colectare a prafului, asiguraţi-vă că acestea sunt conectate şi folosite corect. Folosirea unei instalaţii de aspirare a prafului poate duce la reducerea poluării cu praf. h) Nu vă lăsaţi amăgiţi de uşurinţa în operare dobândită în urma folosirii frecvente a sculelor electrice şi nu ignoraţi principiile de siguranţă ale acestora. Neglijenţa poate provoca, într-o fracţiune de secundă, vătămări corporale grave

4) MANEVRAŢI ŞI FOLOSIŢI CU GRIJĂ SCULELE

ELECTRICE a) Nu suprasolicitaţi maşina. Folosiţi scula electrică destinată executării lucrării dumneavoastră. Cu scula electrică potrivită lucraţi mai bine şi mai sigur în domeniul de putere specificat. b) Nu folosiţi scula electrică dacă are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită este periculoasă şi trebuie reparată. c) Scoateţi ştecherul afară din priză şi/sau îndepărtaţi acumulatoru dacă este detaşabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură preventivă reduce riscul unei porniri involuntare a maşinii. d) În caz de nefolosire păstraţi maşinile la loc inaccesibil copiilor. Nu permiteţi persoanelor care nu sunt familiarizate cu maşina sau care n-au citit prezentele instrucţiuni, să folosească maşina. Sculele electrice sunt periculoase atunci când sunt folosite de persoane fără experienţă. e) Întreţineţi sculele electrice şi accesoriile acestora. Controlaţi dacă componentele mobile funcţionează corect şi dacă nu se blochează, dacă nu există piese defecte sau deteriorate, care să afecteze funcţionarea maşinii. Înainte de a repune în funcţiune maşina, duceţi-o la un atelier de asistenţă service pentru repararea sau înlocuirea pieselor deteriorate. Multe accidente s-au datorat întreţinerii defectuoase a sculelor electrice. f) Păstraţi accesoriile bine ascuţite şi curate. Accesoriile atent întreţinute, cu muchii tăietoare bine ascuţite se blochează mai greu şi pot fi conduse mai uşor. g) Folosiţi sculele electrice, accesoriile, dispozitivele de lucru etc. conform prezentelor instrucţiuni. Ţineţi seama de condiţiile de lucru şi de lucrarea care trebuie executată. Întrebuinţarea unor scule electrice destinate altor utilizări decât cele preconizate, poate duce la situaţii periculoase. h) Menţineţi mânerele şi zonele de prindere uscate, curate şi feriţi-le de ulei şi unsoare. Mânerele şi zonele de prindere alunecoase nu permit manevrarea şi controlul sigur al sculei electrice în situaţii neaşteptate.73

a) Permiteţi repararea maşinii dumneavoastră numai de către un specialist calificat şi numai cu piese de schimb originale. În acest mod este garantată menţinerea siguranţei de exploatare a maşinii.

• Verificaţi întotdeauna dacă tensiunea de alimentare este aceeaşi cu tensiunea indicată pe plăcuţa de identificare a sculei (sculele cu o specificaţie de 230V şi 240V pot fi conectate şi la alimentare de 220V)

• Această sculă nu trebuie să fie folosit de persoane sub 16 ani

• Nu prelucraţi materiale care conţin azbest (azbestul este considerat a fi cancerigen)

• Nu folosiţi scula atunci când cordonul sau prezintă defecţiuni; înlocuirea lor se va efectua de o persoană autorizată

• Decuplaţi întotdeauna ştecherul de la sursa de alimentare înainte de a face o reglare sau o schimbare de accesoriu ACCESORII

• SKIL garantează funcţionarea perfectă a aparatului numai dacă sunt folosite accesoriile originale

• Folosiţi numai accesoriile a căror turaţie admisă este cel puţin egală cu turaţia maximă la mers în gol a aparatului

• Evitaţi daunele provocate de şuruburi, ţinte şi alte elemente din timpul lucrului; înlăturaţi aceste elemente înainte de a trece la acţiune

• Securizaţi piesa de lucru (o piesă de lucru fixată cu clame sau într-o menghină este ţinută mult mai în siguranţă decât manual)

• Folosiţi detectoare adecvate pentru depistarea conductelor şi conductorilor de alimentare sau apelaţi în acest scop la întrerprinderea locală de furnizare a utilităţilor (contactul cu conductorii electrici poate provoca incendii sau electrocutare; deteriorarea unei conducte de gaz poate duce la explozii; spargerea unei conducte de apă provoacă pagube materiale sau poate provoca electrocutare)

• Praful rezultat din materiale precum vopseaua care conţine plumb, unele specii de lemn, minerale şi metale poate fi periculos (contactul cu praful sau inhalarea acestuia poate provoca reacţii alergice şi/sau afecţiuni respiratorii operatorului sau persoanelor care stau în apropiere); purtaţi o mască de praf şi lucraţi cu un dispozitiv de extragere a prafului când poate fi conectat

• Anumite tipuri de praf sunt clasificate ca fiind cancerigene (cum ar fi praful de stejar şi fag) în special în combinaţie cu aditivi pentru tratarea lemnului; purtaţi o mască de praf şi lucraţi cu un dispozitiv de extragere a prafului când poate fi conectat

• Respectaţi reglementările naţionale referitoare la aspiraţia prafului în funcţie de materialele de lucru folosite

ÎN TIMPUL FUNCŢIONĂRII

• Purtaţi protecţii auditive (zgomotul poate provoca pierderea auzului)

• Folosiţi mânerele suplimentare din setul de livrare (pierderea controlului poate duce la vătămări corporale)

• Apucaţi scula electrică de suprafeţele de prindere izolate atunci când executaţi operaţii în cursul cărora accesoriul poate atinge fire electrice ascunse sau propriul cablu de alimentare (contactul un cablu aflat sub tensiune poate pune sub tensiune şi componentele metalice ale sculei electrice şi duce la electrocutare)

• Feriţi întotdeauna cordonul de părtile în mişcare ale sculei

• În cazul unor defecţiuni electrice sau mecanice deconectaţi imediat instrumentul şi scoateţi şnurul din priză

• În cazul în care cordonul este deteriorat sau secţionat în timpul lucrului, nu atingeţi cordonul, dar deconectaţi imediat de la priză

• Dacă burghiul se blochează brusc (ceea ce cauzează o reacţie periculoasă) trebuie sa opriţi imediat aparatul

• Tineţi socoteala de fortele care se creaza ca urmare a blocării (mai ales la găurirea în metal); folosiţi întotdeauna mânerul auxiliar J 5 şi luaţi o poziţie stabilă DUPĂ UTILIZARE

• Când puneţi instrumentul la o parte, deconectaţi motorul şi asiguraţi-vă că toate elementele mobile şi-au oprit complet mişcarea

EXPLICAŢIA SIMBOLURILOR DE PE INSTRUMENT

2 Citiţi manual de instrucţiuni înainte de utilizare 3 Izolaţie dublă (nu este necesar fir de împământare) 4 Nu aruncaţi instrumentul direct la pubelele de gunoi UTILIZAREA

• Întrerupător-blocare pentru uz continu 7

• Control de viteză pentru start încet 8

• Reglajul vitezei maxime 9 Potenţiometrul rotativ B 5 asigură reglajul continuu al vitezei maxime de la minimum la maximum

• Schimbarea direcţiei de rotaţie 0 - dacă pârghia nu se aşa în poziţia corectă stânga/ dreapta, întrerupător A nu va putea fi acţionat ! schimbaţi direcţia de rotaţie abia atunci când aparatul este complet oprit

• Selectarea modului de funcţionare ! - apăsaţi butonul F pentru a debloca comutatorul E - rotiţi întrerupătorul E în modul de funcţionare dorit până când se autoblochează ! începeţi să lucraţi numai când comutatorul E este blocat 1 = găurire normală/înşurubare 2 = găurire cu percuţie 3 = dăltuire cu daltă rotativă 4 = dăltuire cu daltă fixă ! selectaţi modul de funcţionare numai când scula este oprită şi deconectată de la priză - mecanismul de ciocan este pus în funcţiune prin apăsarea uşoară a sculei, în momentul în care vârful burghiului se găseşte în contact cu piesa de prelucrat74 - cele mai bune rezultate de găurire de ciocan pot fi obţinute numai prin uşoara apăsare a sculei; prestaţiile de perforare nu vor fi mai bune prin apăsarea mai puternică a sculei

• Dăltuire cu daltă rotativă @ ! opriţi scula şi scoateţi-l din priză - selectaţi modul de dăltuire rotativă

• Dăltuire cu daltă fixă # ! opriţi scula şi scoateţi-l din priză - selectaţi modul de dăltuire rotativă - aşezaţi dalta în poziţia dorită - selectaţi modul de dăltuire fixă

• Înlocuirea biţi $ ! înainte de a insera, curăţaţi si ungeţi uşor SDS+ accesoriile - trageţi înapoi manşonul de blocare G şi inseraţi accesoriul în SDS+ mandrină; în timp ce-l rotiţi, împingeţi până ce acesta s-a angajat; accesoriul se blochează automat în poziţie - trageţi de accesoriu pentru a verifica dacă acesta s-a blocat corect - îndepărtaţi accesoriul prin tragerea înapoi a manşonului de blocare G ! SDS+ accesoriul necesită libertate de mişcare, ceea ce cauzează excentricitate atunci când scula funcţionează în gol; oricum accesoriul se centrează automat în timpul prelucrării, fără să afecteze prezicizia de găurire ! nu folosiţi biţi/dălţi cu coadă deteriorată Pentru găurire în lemn, metal şi material plastic, cât şi pentru înşurubare, folosiţi adaptorul H % - înainte de a insera, curăţaţi si ungeţi uşor adaptorul - trageţi înapoi manşonul de blocare G şi inseraţi adaptorul în SDS+ mandrină; în timp ce-l rotiţi, împingeţi până ce acesta s-a angajat; adaptorul se blochează automat în poziţie - trageţi de adaptor pentru a verifica dacă acesta s-a blocat corect - alegeţi întrerupătorul E 5 pentru găurire normală (se acţionează numai atunci când scula este oprită şi deconectată de la priză)

• Cuplaj de siguranţă Întrerupe transmisia la fus, în cazul în care se blochează accesoriul (ceea ce cauzează un zgomot caracteristic) - întrerupeţi imediat scula - înlăturaţi accesoriul blocată - puneţi scula din nou în funcţiune

• Reglajul adâncimii de găurire ^

• Mânuirea şi dirijarea sculei & ! în timp ce lucraţi, ţineţi întotdeauna scula de zonă (zonele) de prindere colorate gri - folosiţi întotdeauna mânerul auxiliar J (care trebuie să fie ajustat aşa cum apare în schemă) - păstraţi deschise fantele de ventilaţie - nu exercitaţi prea multă presiune asupra aparatului; lăsaţi aparatul să funcţioneze

SFATURI PENTRU UTILIZARE

• Folosiţi biţi juste * ! folosiţi numai biţi/dălţi ascuţite

• La găurirea în metale feroase - când este necesară găurirea la un diametru mare, efectuaţi întâi o găurire intermediară, la diametru mai mic - ungeţi cu ulei din când în când burghiul

• Atunci când doriţi să suciţi un şurub la marginea, colţul, capătul lemnului, se recomandă să faceţi o gaură cu instrumentul de găurit pentru a evita crăparea lemnului

• Găurire aşchiată în lemn (

• Găurire în ziduri fara praf )

• Găurire în plafoane fara praf ¡

• Găurire în tigle fara a aluneca ™

• Această sculă nu este destinată utilizării profesionale

• Păstraţi aparatul şi cablul curat (mai ales fantele de ventilaţie K 5) ! deconectaţi de la priză înainte de a curăţa

• Dacă în ciuda procedeelor de fabricaţie şi control riguroase scula are totuşi o pană, repararea acesteia se va face numai la un atelier de asistenţă service autorizat pentru scule electrice SKIL - trimiteţi scula în totalitatea lui cu bonul de cumpărare la distribuitorul sau la centrul de service SKIL cel mai apropiat (adrese şi diagrame de service se găseasc la www.skil.com) MEDIUL

• Nu aruncaţi sculele electrice, accesoriile sau ambalajele direct la pubelele de gunoi (numai pentru ţările din Comunitatea Europeană) - Directiva Europeană 2012/19/EC face referire la modul de aruncare a echipamentelor electrice şi electronice şi modul de aplicare a normelor în conformitate cu legislaţia naţională; sculele electrice în momentul în care au atins un grad avansat de uzură şi trebuiesc aruncate, ele trebuiesc colectate separat şi reciclate într-un mod ce respectă normele de protecţie a mediului inconjurător - simbolul 4 vă va reaminti acest lucru

• Măsurat în conformitate cu EN 60745 nivelul de presiune a sunetului generat de acest instrument este de 91,0 dB(A) iar nivelul de putere a sunetului 102,0 dB(A) (abaterea standard: 3 dB), iar nivelul vibraţiilor ✱ m/s² (suma vectiorială a trei direcţii; incertitudine K = 1,5 m/s²) ✱ când găuriţi de ciocan în beton 12,3 m/s² ✱ când dăltuiţi 10,9 m/s²

• Nivelul emisiilor de vibraţii a fost măsurat în conformitate cu un test standardizat precizat în EN 60745; poate fi folosit pentru a compara o sculă cu alta şi ca evaluare preliminară a expunerii la vibraţii atunci când folosiţi scula pentru aplicaţiile menţionate - utilizarea sculei pentru aplicaţii diferite sau cu accesorii diferite şi prost întreţinute poate creşte semnificativ nivelul de expunere - momentele în care scula este oprită sau când funcţionează dar nu execută nicio lucrare, pot reduce semnificativ nivelul de expunere75 ! protejaţi-vă împotriva efectelor vibraţiilor prin întreţinerea sculei şi a accesoriilor sale, păstrând mâinile calde şi organizând procesele de lucru
