BRUKSANVISNING 1763 AK SKIL

EU-konformitetsförklaring Borrhammare Produktnummer Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i alla gällande bestämmelser i de nedan angivna direktiven och förordningarnas och att de stämmer överens med följande normer. Teknisk dokumentation:

• Maskinen är avsedd för hammarborrning i betong, tegel och sten samt för lättare mejslingsarbete; för borrning i trä, metall och plast samt för skruvdragning måste specikt tillbehör användas

• Hammarborrsystemet i denna maskin konkurrerar ut varje traditionell slagborrmaskin, när du skall borra i betong

• Det här verktyget är inte avsett för yrkesmässig användning

• Denna maskin är konstruerad för användning i kombination med alla standard SDS+ tillbehör

• Läs och spara denna instruktionsbok 2 TEKNISKA DATA 1 ✱) Enkelslagstyrka enligt EPTA-Procedure 05/2009 VERKTYGSELEMENT 5 A Strömbrytare för till/från och varvtalsreglering B Ratt för justering av maximalvarvtalet C Knapp för låsning av strömbrytare D Spak för reversering av rotationsriktningen E Omkopplare för utväljande av driftsläge F Låsknapp G Låshylsa H Adapter + 13 mm chuck J Hjälphandtag K Ventilationsöppningar L Djupmått SÄKERHET

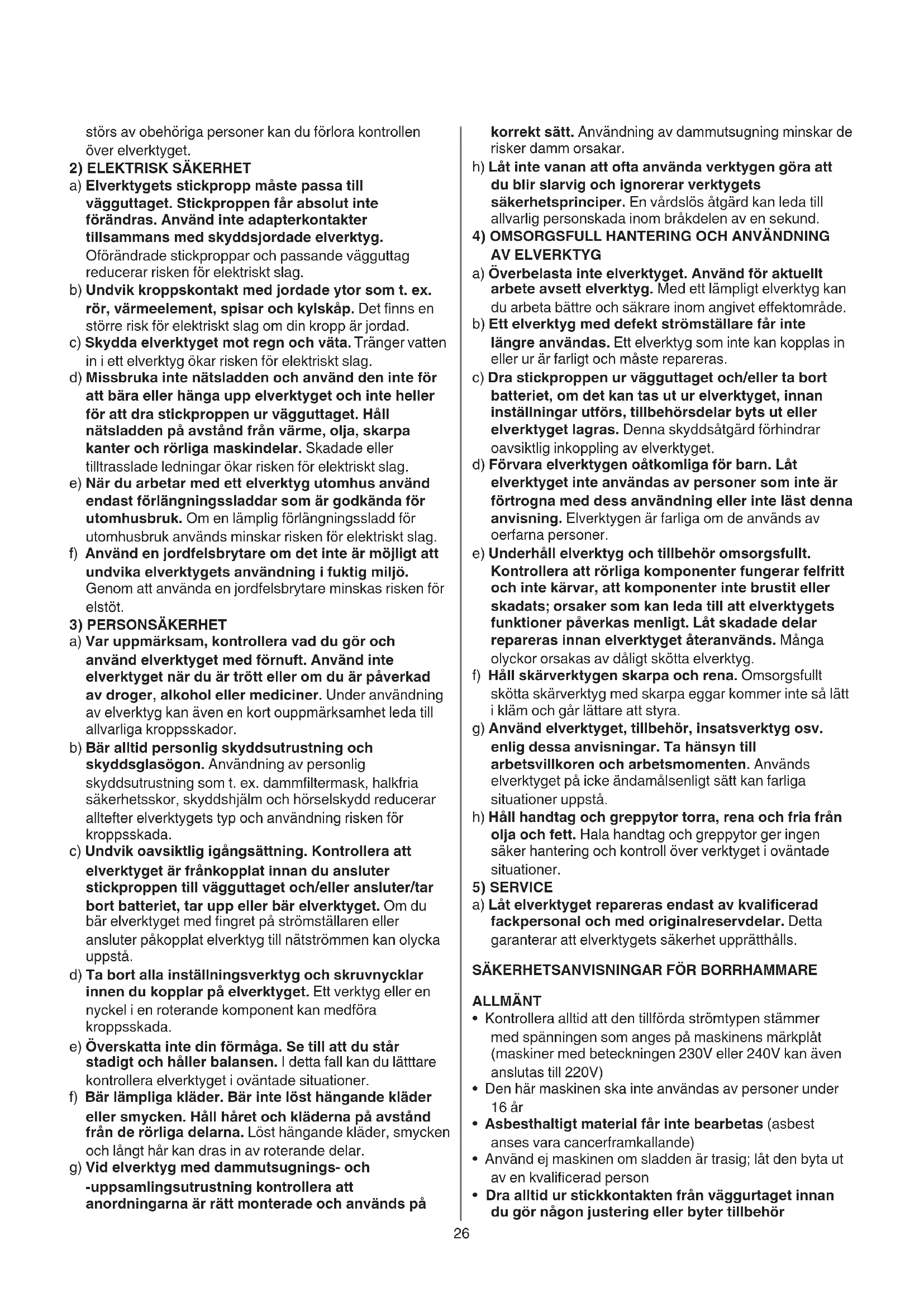

ALLMÄNNA SÄKERHETSANVISNINGAR FÖR

ELVERKTYG VARNING Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som ingår med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp “elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1) ARBETSPLATSSÄKERHET

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen eller dåligt belyst arbetsområde kan leda till olyckor. b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du26 störs av obehöriga personer kan du förlora kontrollen över elverktyget.

2) ELEKTRISK SÄKERHET

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elektriskt slag. b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det nns en större risk för elektriskt slag om din kropp är jordad. c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elektriskt slag. d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elektriskt slag. e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är godkända för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elektriskt slag. f) Använd en jordfelsbrytare om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Genom att använda en jordfelsbrytare minskas risken för elstöt.

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t. ex. dammltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med ngret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. d) Ta bort alla inställningsverktyg och skruvnycklar innen du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. e) Överskatta inte din förmåga. Se till att du står stadigt och håller balansen. I detta fall kan du lätttare kontrollera elverktyget i oväntade situationer. f) Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna på avstånd från de rörliga delarna. Löst hängande kläder, smycken och långt hår kan dras in av roterande delar. g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning kontrollera att anordningarna är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar. h) Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgärd kan leda till allvarlig personskada inom bråkdelen av en sekund.

4) OMSORGSFULL HANTERING OCH ANVÄNDNING

AV ELVERKTYG a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet eektområde. b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. e) Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget återanvänds. Många olyckor orsakas av dåligt skötta elverktyg. f) Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. g) Använd elverktyget, tillbehör, insatsverktyg osv. enlig dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå. h) Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer.

a) Låt elverktyget repareras endast av kvalificerad fackpersonal och med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.

• Kontrollera alltid att den tillförda strömtypen stämmer med spänningen som anges på maskinens märkplåt (maskiner med beteckningen 230V eller 240V kan även anslutas till 220V)

• Den här maskinen ska inte användas av personer under 16 år

• Asbesthaltigt material får inte bearbetas (asbest anses vara cancerframkallande)

• Använd ej maskinen om sladden är trasig; låt den byta ut av en kvalicerad person

• Dra alltid ur stickkontakten från väggurtaget innan du gör någon justering eller byter tillbehör27 TILLBEHÖR

• SKIL kan endast garantera att maskinen fungerar felfritt om originaltillbehör används

• Använd endast tillbehör vilkas tillåtna varvtal åtminstone motsvarar maskinens högsta tomgångsvarvtal

• Använd helt utrullade och säkra förlängningssladdar med kapacitet på 16 A

• Undvik skador genom att ta bort skruvar, spikar eller andra föremål ur arbetsstycket; ta dem bort innan du startar ett arbete

• Sätt fast arbetsstycket (ett arbetsstycke fastsatt med skruvtvingar eller i ett skruvstäd är mera stabilt än om det hålls fast för hand)

• Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller konsultera lokalt distributionsföretag (kontakt med elledningar kan förorsaka brand och elstöt; en skadad gasledning kan leda till explosion; borrning i vattenledning kan förorsaka sakskador eller elstöt)

• Viss typ av damm, exempelvis färg som innehåller bly, vissa träsorter, mineraler och metaller kan vara hälsovådliga om de inhaleras (hudkontakt eller inhalering kan ge allergisk reaktion och/eller luftvägsproblem/ sjukdom hos personer i närheten); använd andningsskydd och arbeta med en dammuppsamlare om sådan anslutning finns

• Vissa typer av damm är klassicerade så som carcinogeniska (t.ex. ek- och björkdamm) särskilt i kombination med tillsatser för träbehandling; använd andningsskydd och arbeta med en dammuppsamlare om sådan anslutning finns

• Följ de nationella krav, som nns angående damm, för de material du skall arbete med

• Bär hörselskydd (risk nns för att buller leder till hörselskada)

• Använd verktyget med medlevererade stödhandtag (förlorad kontroll kan orsaka person skador)

• Håll fast elverktyget vid de isolerade greppytorna när arbeten utförs på ställen där insatstillbehöret kan skada dolda elledningar eller egen nätsladd (kontakt med en spänningsförande ledning kan sätta elverktygets metalldelar under spänning och leda till elstöt)

• Håll alltid sladden på säkert avstånd från rörliga maskindelar

• I händelse av onormala elektriska eller mekaniska störningar, stäng genast av maskinen och dra ur stickkontakten

• Skadas eller kapas nätsladden under arbetet, rör inte vid sladden utan dra genast ut stickkontakten

• Om borr-bit tillfälligt skulle blockera (orsaka en ryckig och farlig reaktion), stäng genast av maskinen

• Var medveten om den kraft som uppstår i händelse av blockering (speciellt när du borrar i metaller); använd alltid extrahandtaget J 5 och se till att du står stadigt

• När du ställer ifrån dig maskinen måste motorn vara frånslagen och de rörliga delarna ska ha stannat fullständigt

FÖRKLARING AV SYMBOLERNA PÅ VERKTYGET

2 Läs bruksanvisningen före användning 3 Dubbel isolering (ingen jordning krävs) 4 Maskinen får inte kastas i hushållssoporna ANVÄNDNING

• Låsning av strömbrytare för kontinuerlig drift 7

• Varvtalsreglering för mjukstart 8

• Justering av maximalvarvtalet 9 Med ratten B 5 kan maximalvarvtalet justeras steglöst från minimum till maximum

• Reversering av rotationsriktningen 0 - om inte vänster/höger är inställt i rätt läge, kan inte strömbrytaren A tryckas in ! ändra rotationsriktningen när maskinen är helt stilla

• Utväljande av driftsläge ! - tryck på knappen F för att låsa upp omkopplaren E - vrid omkopplaren E till önskat driftsläge tills den spärras i läge ! arbeta endast när omkopplaren E är låst 1 = normal borrning/skruvdragning 2 = slagborrning 3 = mejsling med roterande mejsel 4 = mejsling med fast mejsel ! välj driftsläge endast då maskinen är avstängd och kontakten urdragen - hammarborrmekanismen aktiveras genom ett lätt tryck på maskinen, när borren är i kontakt med arbetsmaterialet - det bästa hammarborrresultatet uppnås genom endast ett lätt tryck på maskinen; borrresultatet blir inte bättre genom att trycka hårdare på maskinen

• Mejsling med roterande mejsel @ ! stäng av maskinen och dra ut sladden - välj roterande mejslingsläge

• Mejsling med fast mejsel # ! stäng av maskinen och dra ut sladden - välj roterande mejslingsläge - placera mejseln i önskat läge - välj fast mejslingsläge

• Byte av bits $ ! rengör och fetta in SDS+ tillbehöret lätt innan det sätts i - dra tillbaka låshylsan G och för in tillbehöret i SDS+ chuck samtidigt som du vrider och trycker tills den sitter fast; tillbehöret låser sig automatiskt - kontrollera låsningen genom att dra i tillbehöret - ta bort tillbehöret genom att dra tillbaka låshylsan G ! SDS+ tillbehöret måste vara fritt rörligt; genom detta uppstår under tomgång en ocentrerad rörelse vilken upphör vid borrning; detta påverkar ej borrets precision ! använd aldrig bits/mejslar med trasig axel För borrning i trä, metall och plast samt för skruvdragning använd adapter H % - rengör och fetta in adaptern lätt innan det sätts i - dra tillbaka låshylsan G och för in adaptern i SDS+ chuck samtidigt som du vrider och trycker tills den sitter fast; adaptern låser sig automatiskt - kontrollera låsningen genom att dra i adaptern28 - ställ in vridknappen E 5 till normal borrning (används endast då maskinen är avstängd och kontakten urdragen)

• Säkerhetskoppling Om tillbehöret blockeras, frånkopplas spindelns drivkraft (orsakar en skramlande ljud) - stäng genast av maskinen - ta bort blockerat tillbehör - starta maskinen igen

• Justering av borrdjupet ^

• Fattning och styrning av maskinen & ! under arbetet, håll alltid verktyget i det grå greppet - använd alltid extrahandtaget J (kan justeras enligt bilden) - håll ventilationsöppningarna ej övertäckta - lägg inte för mycket tryck på maskinen; låt maskinen göra arbetet åt dig ANVÄNDNINGSTIPS

• Använd rätt bits * ! använd endast skarpa bits/mejslar

• När du borrar i järnmetaller - förborra ett mindre hål då ett större behövs - olja in borren emellanåt

• Vid idragning av en skruv nära kortänden eller på sidan av trämaterialet skall förborrning ske för att undvika sprickbildning

• Splinterfri borrning i trä (

• Dammfri borrning i vägg )

• Dammfri borrning i tak ¡

• Borrning i kakel utan att slinta ™

• För er tips se www.skil.com

• Det här verktyget är inte avsedd för yrkesmässig användning

• Håll alltid din maskin och sladden ren (speciellt ventilationsöppningarna K 5) ! drag ur stickkontakten innan rengöring

• Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för SKIL elverktyg - sänd in verktyget i odemonterat skick tillsammans med inköpsbevis till försäljaren eller till närmaste SKIL serviceverkstad (adresser till servicestationer och sprängskisser av maskiner nns på www.skil.com) MILJÖ

• Elektriska verktyg, tillbehör och förpackning får inte kastas i hushållssoporna (gäller endast EU-länder) - enligt direktivet 2012/19/EG som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning - symbolen 4 kommer att påminna om detta när det är tid att kassera LJUD / VIBRATION

• Ljudtrycksnivån som uppmätts enligt EN 60745 är på denna maskin 91,0 dB(A) och ljudeektnivån 102,0 dB(A) (standard deviation: 3 dB), och vibration ✱ m/s² (vektorsumma i tre riktningar; onoggrannhet K = 1,5 m/s²) ✱ vid hammarborrning i betong 12,3 m/s² ✱ vid mejsling 10,9 m/s²

• Vibrationsemissionsvärdet har uppmätts enligt ett standardiserat test i enlighet med EN 60745; detta värde kan användas för att jämföra vibrationen hos olika verktyg och som en ungefärlig uppskattning av hur stor vibration användaren utsätts för när verktyget används enligt det avsedda syftet - om verktyget används på ett annat än det avsedda syftet eller med fel eller dåligt underhållna tillbehör kan detta drastiskt öka vibrationsnivån - när verktyget stängs av eller är på men inte används, kan detta avsevärt minska vibrationsnivån ! skydda dig mot vibration genom att underhålla verktyget och dess tillbehör, hålla händerna varma och styra upp ditt arbetssätt
