ПОСІБНИК КОРИСТУВАЧА 1763 AK SKIL

ОРИГІНАЛЬНА ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ

Заява про відповідність ЄС Перфоратор Товарний номер Мизаявляємо під нашу одноособову відповідальність, що названі вироби відповідають усім чинним положенням нищеозначених директив і розпоряджень, а також нижчеозначеним нормам. Технічна документація зберігається у:

• Цей інструмент придатний для свердління з ударом по бетону, цеглі та камінню, а також для легких довбальних робіт; для свердління по дереву, металу та пластику, а також для роботи з гвинтами, використовуючи спеціальні приладдя

• Електропневматична система свердління з ударом цього інструмента, під час свердління бетону, перевершує по своїм параметрам усі традиційні ударні дрилі

• Цей інструмент не придатний для промислового використання

• Цей інструмент розроблений для використання в комбінації з усіма стандартними приладдями SDS+

• Прочитайте і збережіть цю Інстpукцію з експлуатації 2 ТЕХНІЧНІ ДАНІ 1 ✱) Сила одиночного удару відповідно до EPTA- Procedure 05/2009 ЕЛЕМЕНТИ ІНСТРУМЕНТА 5 A Вимикач для вкл/викл та регулювання швидкості B Маховик для регулювання максимальної швидкості

C Кнопка блокування вимикача D Важіль для зміни напрямку обертання E Вимикач для вибору режиму роботи F Кнопка розблокування G Фіксаторна втулка H Адаптер + патрон 13 мм J Додаткова ручка K Вентиляційні отвори L Обмежувач глибини свердління

ЗАГАЛЬНІ ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ ПОВОДЖЕННЯ З ЕЛЕКТРОІНСТРУМЕНТАМИ ПОПЕРЕДЖЕННЯ Прочитайте всі вказівки з техніки безпеки, інструкції, ілюстрації та специфікації, надані з цим електроінструментом. Невиконання усіх поданих нижче інструкцій може призвести до ураження електричним струмом, пожежі і/ або серйозної травми. Добре зберігайте на майбутнє ці попередження і

Під поняттям “електроприлад” в цих попередженнях мається на увазі електроприлад, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю).64

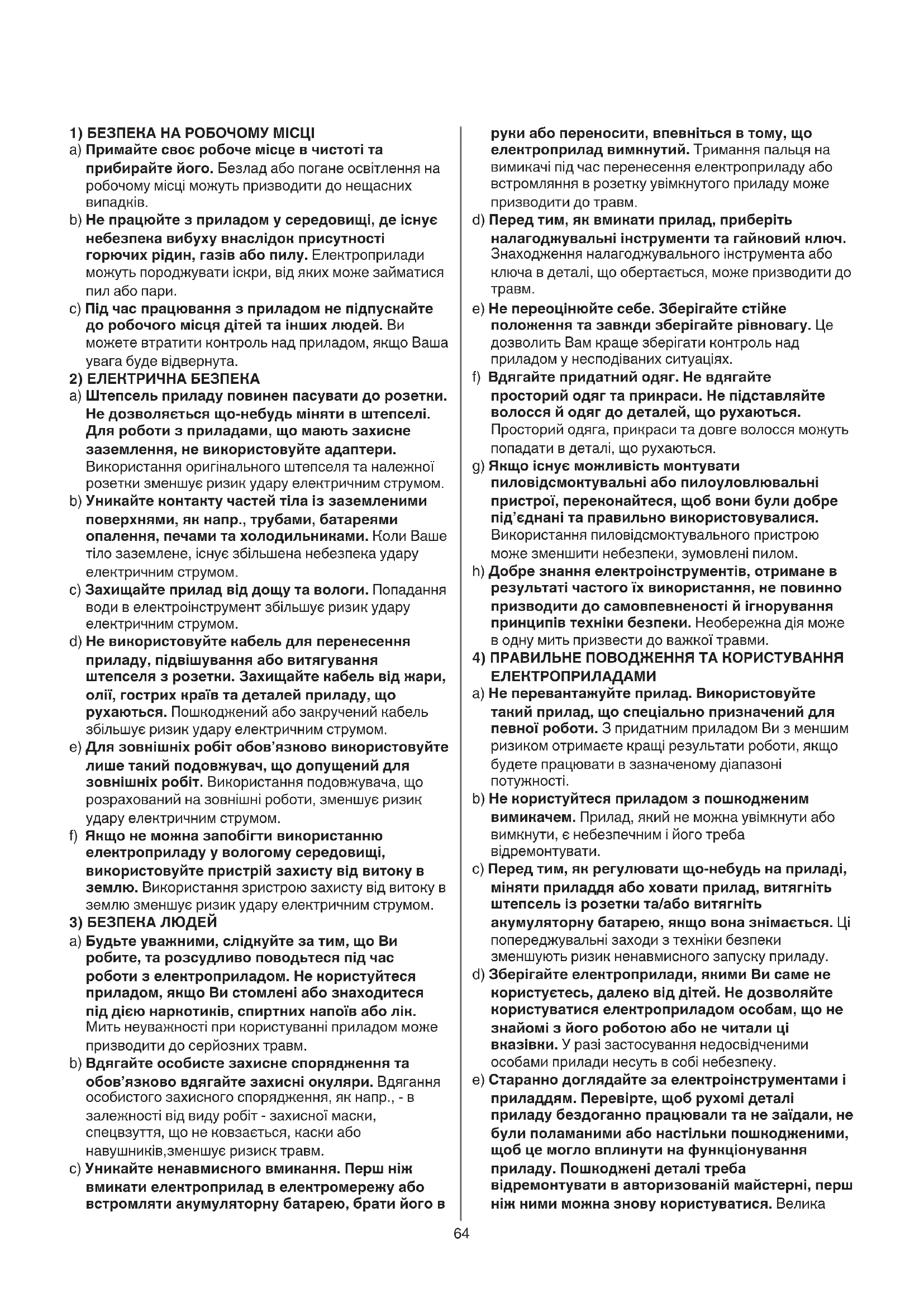

1) БЕЗПЕКА НА РОБОЧОМУ МІСЦІ

a) Примайте своє робоче місце в чистоті та прибирайте його. Безлад або погане освітлення на робочому місці можуть призводити до нещасних

b) Не працюйте з приладом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. Електроприлади можуть породжувати іскри, від яких може займатися пил або пари. c) Під час працювання з приладом не підпускайте до робочого місця дітей та інших людей. Ви можете втратити контроль над приладом, якщо Ваша увага буде відвернута.

2) ЕЛЕКТРИЧНА БЕЗПЕКА

a) Штепсель приладу повинен пасувати до розетки. Не дозволяється що-небудь міняти в штепселі. Для роботи з приладами, що мають захисне заземлення, не використовуйте адаптери. Використання оригінального штепселя та належної розетки зменшує ризик удару електричним струмом. b) Уникайте контакту частей тіла із заземленими поверхнями, як напр., трубами, батареями опалення, печами та холодильниками. Коли Ваше тіло заземлене, існує збільшена небезпека удару електричним струмом. c) Захищайте прилад від дощу та вологи. Попадання води в електроінструмент збільшує ризик удару електричним струмом. d) Не використовуйте кабель для перенесення приладу, підвішування або витягування штепселя з розетки. Захищайте кабель від жари, олії, гострих країв та деталей приладу, що рухаються. Пошкоджений або закручений кабель збільшує ризик удару електричним струмом. e) Для зовнішніх робіт обов’язково використовуйте лише такий подовжувач, що допущений для зовнішніх робіт. Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик удару електричним струмом. f) Якщо не можна запобігти використанню електроприладу у вологому середовищі, використовуйте пристрій захисту від витоку в землю. Використання зристрою захисту від витоку в землю зменшує ризик удару електричним струмом.

a) Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електроприладом. Не користуйтеся приладом, якщо Ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або лік. Мить неуважності при користуванні приладом може призводити до серйозних травм. b) Вдягайте особисте захисне спорядження та обов’язково вдягайте захисні окуляри. Вдягання особистого захисного спорядження, як напр., - в залежності від виду робіт - захисної маски, спецвзуття, що не ковзається, каски або навушників,зменшує ризиск травм. c) Уникайте ненавмисного вмикання. Перш ніж вмикати електроприлад в електромережу або встромляти акумуляторну батарею, брати його в руки або переносити, впевніться в тому, що електроприлад вимкнутий. Тримання пальця на вимикачі під час перенесення електроприладу або встромляння в розетку увімкнутого приладу може призводити до травм. d) Перед тим, як вмикати прилад, приберіть налагоджувальні інструменти та гайковий ключ. Знаходження налагоджувального інструмента або ключа в деталі, що обертається, може призводити до

e) Не переоцінюйте себе. Зберігайте стійке положення та завжди зберігайте рівновагу. Це дозволить Вам краще зберігати контроль над приладом у несподіваних ситуаціях. f) Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся й одяг до деталей, що рухаються. Просторий одяга, прикраси та довге волосся можуть попадати в деталі, що рухаються. g) Якщо існує можливість монтувати пиловідсмоктувальні або пилоуловлювальні пристрої, переконайтеся, щоб вони були добре під’єднані та правильно використовувалися. Використання пиловідсмоктувального пристрою може зменшити небезпеки, зумовлені пилом. h) Добре знання електроінструментів, отримане в результаті частого їх використання, не повинно призводити до самовпевненості й ігнорування принципів техніки безпеки. Необережна дія може в одну мить призвести до важкої травми.

4) ПРАВИЛЬНЕ ПОВОДЖЕННЯ ТА КОРИСТУВАННЯ

ЕЛЕКТРОПРИЛАДАМИ a) Не перевантажуйте прилад. Використовуйте такий прилад, що спеціально призначений для певної роботи. З придатним приладом Ви з меншим ризиком отримаєте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності. b) Не користуйтеся приладом з пошкодженим вимикачем. Прилад, який не можна увімкнути або вимкнути, є небезпечним і його треба відремонтувати. c) Перед тим, як регулювати що-небудь на приладі, міняти приладдя або ховати прилад, витягніть штепсель із розетки та/або витягніть акумуляторну батарею, якщо вона знімається. Ці попереджувальні заходи з техніки безпеки зменшують ризик ненавмисного запуску приладу. d) Зберігайте електроприлади, якими Ви саме не користуєтесь, далеко від дітей. Не дозволяйте користуватися електроприладом особам, що не знайомі з його роботою або не читали ці вказівки. У разі застосування недосвідченими особами прилади несуть в собі небезпеку. e) Старанно доглядайте за електроінструментами і приладдям. Перевірте, щоб рухомі деталі приладу бездоганно працювали та не заїдали, не були поламаними або настільки пошкодженими, щоб це могло вплинути на функціонування приладу. Пошкоджені деталі треба відремонтувати в авторизованій майстерні, перш ніж ними можна знову користуватися. Велика65 кількість нещасних випадків спричиняється поганим доглядом за електроприладами. f) Тримайте різальні інструменти добре нагостреними та в чистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та їх легше вести. g) Використовуйте електроприлади, приладдя до них, робочі інструменти т.і. відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та специфіку виконуваної роботи. Використання електроприладів для робіт, для яких вони не передбачені, може призводити до небезпечних ситуацій. h) Тримайте рукоятки і поверхні захвату сухими і чистими, слідкуйте, щоб на них не було оливи або густого мастила. Слизькі рукоятки і поверхні захвату унеможливлюють безпечне поводження з електроінструментом та його контролювання в неочікуваних ситуаціях.

a) Віддавайте свій прилад на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Це забезпечить безпечність приладу на довгий час. ВКАЗІВКИ ПО БЕЗПЕЦІ ДЛЯ ПЕРФОРАТОРІВ

• Перед роботою перевірте відповідність струму в мережі із струмом, позначені на інструменті (інструменти, розраховані на 230В або 240В, також можуть підключатися до мережі 220В)

• Цей інструмент не можна використовувати особам віком до 16 років

• Не обробляйте матеріали, що містять асбест (асбест вважається канцерогенним)

• Ніколи не використовуйте інструмент з пошкодженим шнуром; його повинен замінити кваліфікований фахівець

• Перед регулюванням або заміною приладдя обов’язково вийміть вилку із сітьової розетки

• SKIL гарантує надійну роботу інструмента тільки при використанні відповідного приладдя

• Використовуйте лише приладдя, припустима швидкість обертання якого як мінімум відповідає найвищій швидкості інструмента без навантаження ПЕРЕД ВИКОРИСТАННЯМ

• Використовуйте повністю розгорнений шнур подовжувача, який може витримувати навантаження в 16 Ампер

• Не допускайте пошкоджень, які можуть нанести шурупи, цвяхи і інші елементи вашому виробу; видаліть їх перед початком роботи

• Зафіксуйте оброблювану деталь (оброблювана деталь, зафіксована за допомогою затискних пристроїв або лещат, закріплюється краще, ніж

• Використовуйте придатні пошукові прилади для знаходження захованих в будівлі труб та кабелів або зверніться за допомогою в місцеве підприємство електро-, газо- та водопостачання (зачеплення електропроводки може призводити до пожежі та удару електричним струмом; зачеплення газової труби може призводити до вибуху; sачеплення водопроводної труби може завдати шкоду матеріальним цінностям або призводити до удару електричним струмом)

• Пил від таких матеріалів, як свинцовоутримуюча фарба, деякі породи дерева, мінерали й метал, може бути шкідливим (контакт із таким пилом або його вдихання може стати причиною виникнення в оператора або осіб, що перебувають поруч, алергійних реакцій і/або респіраторних захворювань); надягайте респіратор і працюйте з пиловидаляючим пристроєм під час увімкнення інструмента

• Деякі види пилу класифікуються як канцерогенні (наприклад, дубовий або буковий пил), особливо в сполученні з добавками для кондиціювання деревини; надягайте респіратор і працюйте з пиловидаляючим пристроєм під час увімкнення інструмента

• Слідуйте інструціям по роботі з матеріалами, продуцюючими пил ПІД ЧАС ВИКОРИСТАННЯ

• Вдягайте навушники (шум може пошкодити слух)

• Використовуйте додані до інструменту додаткові рукоятки (втрата контролю над інструментом може призводити до тілесних ушкоджень)

• При роботах, коли робочий інструмент може зачепити заховану електропроводку або власний шнур живлення, тримайте електроінструмент за ізольовані рукоятки (зачеплення проводки, що знаходиться під напругою, може заряджувати також і металеві частини електроінструмента та призводити до удару електричним струмом)

• Не дозволяйте шнуру живлення стикатися з рухомими частинами інструменту

• У разі електричної або механічної несправності, негайно відключите інструмент і вимкніть з розетки

• Якщо шнур пошкоджений або прорізаний при роботі, не доторкайтеся до нього і негайно витягніть його з

• Якщо свердло заїло (що призводить до неочікуваної небезпечної реакції), негайно вимкніть інструмент

• Помніть про небезпеку, що може з’явитися під час заїдання свердла (особливо при свердлінні металов); завжди використовуйте бокову ручку J 5 та займайте надійну позу ПІСЛЯ ВИКОРИСТАННЯ

• Коли ви закінчили роботу з інструментом, вимкніть мотор і переконайтеся, що всі рухомі частини повністю зупинилися ПОЯСНЕННЯ ДО УМОВНИХ ПОЗНАЧОК НА ІНСТРУМЕНТІ 2 Перед використанням прочитайте інструкцію із застосування 3 Подвійна ізоляція (заземлюючий провід не потрібен) 4 Hе викидайте інструмент разом зі звичайним сміттям ВИКОРИСТАННЯ

• Вмикання/вимикання 6

• Блокування вимикача для тривалої роботи 766

• Контроль швидкості для плавного пуску 8

• Регулятор максимальної швидкості 9 Маховиком B 5 можна досягнути максимальної швидкості свердління, обертаючи його поступово від мінімуму до максимуму

• Зміна напряму обертання 0 - при неповній установці положення лів/прав пусковий виключатель A не працює ! міняйте напрям обертання тільки при повній зупинці інструмента

• Вибір режиму роботи ! - натисніть кнопку F для розблокування перемикача

- переведіть вимикач E у потрібний режим роботи до фіксації ! починайте роботу тільки після блокування перемикача E 1 = свердління без удару/викрутка 2 = ударне свердління 3 = пробійний режим з різцем, що крутиться 4 = пробійний режим з фіксованим різцем ! оберайте режим роботи тільки при вимкненому інструменті та вилка вийнята з

- електропневматичний механізм свердління з ударом вмикається шляхом легкого натискання на інструмент, коли кінчик свердла торкається

- найкращі результати свердління з ударом досягаються тільки при легкому натиску на інструмент; при посиленні тиску на інструмент продуктивність свердління не збільшується

• Пробійний режим з різцем, що крутиться @ ! вимкніть інструмент і витягніть вилку з

- виберіть пробійний режим “з різцем, що крутиться”

• Пробійний режим з фіксованим різцем # ! вимкніть інструмент і витягніть вилку з

- виберіть пробійний режим “з різцем, що крутиться” - розмістіть різець у потрібному положенні - виберіть пробійний режим “з фіксованим різцем”

• Заміна насадок $ ! перед встановленням очистіть та трохи змастіть приладдя SDS+ - відтягніть фіксаторну втулку G та вструміть приладдя у патрон SDS+, прокрутіть та натисніть на нього; фіксація приладдя у необхідному положенні відбудиться автоматично - потягніть за приладдя, щоб переконатись, що воно правильно затиснуте - для зняття приладдя відтягніть фіксаторну втулку

! приладдя SDS+ потребують свободи кріплення, щопризводить до появи ексцентриситету, коли інструмент не навантажено; однак під час процесу роботи відбувається автоматичене центрування приладдя без створення шкоди для точного

! не використовуйте насадки/різці з пошкодженим стовбуром Для свердління по дереву, металу та пластикку, а також для загвинчування слід використовувати адаптер H % - почистить та змастіть адаптер перед встановленням - відтягніть фіксаторну втулку G та вструміть адаптер у патрон SDS+, прокрутіть та натисніть на нього; фіксація адаптера у необхідному положенні відбудиться автоматично - подягніть за адаптер, щоб переконатись що він надійно зафіксований - встановіть перемикач E 5 на режим звичайного свердління (перемикач працює тільки при вимкненому інструменті та вилка вийнята з

• Запобіжна муфта Якщо приладдя заїдає під час свердління, відбувається блокування шпинделя (і, як наслідок, лунає характерний звук) - негайно вимкніть інструмент - розблокуйте приладдя - увімкніть інструмент

• Регулювання глибини свердління ^

• Утримування і робота інструментом & ! під час роботи, завжди тримайте інструмент за частини захвату сірого кольору - завжди використовуйте бокову ручку J (може регулюватись як показано) - не закривайте вентеляційні отвори - не тисніть на інструмент; дайте інструменту можливість працювати за вас ПОРАДИ ПО ВИКОРИСТАНЮ

• Використовуйте відповідні насадки * ! використовуйте тільки гострі насадки/різці

• Свердління чорних металів - попередньо просвердліть отвір меньшого діаметру, якщо необхідний отвір великого розміру - час від часу змащуйте свердла маслом

• При вгвинчуванні шурупів у поперечний зріз дерева або біля нього або в кромку дерева необхідно спочатку просвердлити отвір, щоб запобігти розколу

• Свердління деревини без виривання скалок (

• Свердління в стінах без пилу )

• Свердління в стелях без пилу ¡

• Свердління кафельних плиток без прослизькування

• Див додаткову інформацію на www.skil.com ДОГЛЯД/ОБСЛУГОВУВАННЯ

• Цей інструмент не придатний для промислового використання

• Завжди тримайте інструмент та його шнур в чистоті (особливо вентиляційні отвори K 5) ! перед чисткою інструменту необхідно роз’єднати штепсельний роз’їм

• Якщо незважаючи на ретельну технологію виготовлення і перевірки інструмент все-таки вийде з ладу, його ремонт дозволяється виконувати лише в67 авторизованій сервісній майстерні для електроприладів SKIL - надішліть нерозібраний інструмент разом з доказом купівлі до Вашого дилера або до найближчого центру обслуговування SKIL (адреси, а також діаграма обслуговування пристрою, подаються на сайті www.skil.com) ОХОРОНА НАВКОЛИШНЬОЇ СЕРЕДИ

• Hе викидайте електроінструмент, принадлежності та упаковку разом зі звичайним сміттям (тільки для країн ЄС) - відповідно до європейської директиви 2012/19/ЄС щодо утилізації старих електричних та електронних приладів, в залежності з місцевим законодавством, електроінструмент, який перебував в експлуатації повинен бути утилізований окремо, безпечним для навколишнього середовища шляхом - малюнок 4 нагадає вам про це ШУМ / ВІБРАЦІЯ

• Зміряний відповідно до EN 60745 рівень тиску звуку даного інструменту 91,0 дБ(А) i потужність звуку 102,0 дБ(А) (стандартне відхилення: 3 дБ), i вібрація ✱ м/с² (векторна сума трьох напрямків; похибка K = 1,5 м/с²) ✱ свердління з ударом в бетоні 12,3 м/с² ✱ довбання 10,9 м/с²

• Рівень вібрації було виміряно у відповідності зі стандартизованим випробуванням, що міститься в EN 60745; дана характеристика може використовуватися для порівняння одного інструмента з іншим, а також для попередньої оцінки впливу вібрації під час застосування даного інструмента для вказаних цілей - при використанні інструмента в інших цілях або з іншими/несправними допоміжними пристосуваннями рівень впливу вібрації може значно підвищуватися - у періоди, коли інструмент вимикнений або функціонує без фактичного виконання роботи, рівень впливу вібрації може значно знижуватися ! захищайте себе від впливу вібрації, підтримуючи інструмент і його допоміжні пристосування в справному стані, підтримуючи руки в теплі, а також правильно огранизовуючи свій робочий процес
