КОРИСНИЧКИ ПРИРАЧНИК 1763 AK SKIL

EU-Изјава за сообразност Ударна дупчалка Број на артикл Со целосна одговорност изјавуваме, дека опишаните производи се во согласност со сите релевантни одредби на следните регулативи и прописи и се во согласност со следните норми. Техничка документација кај:

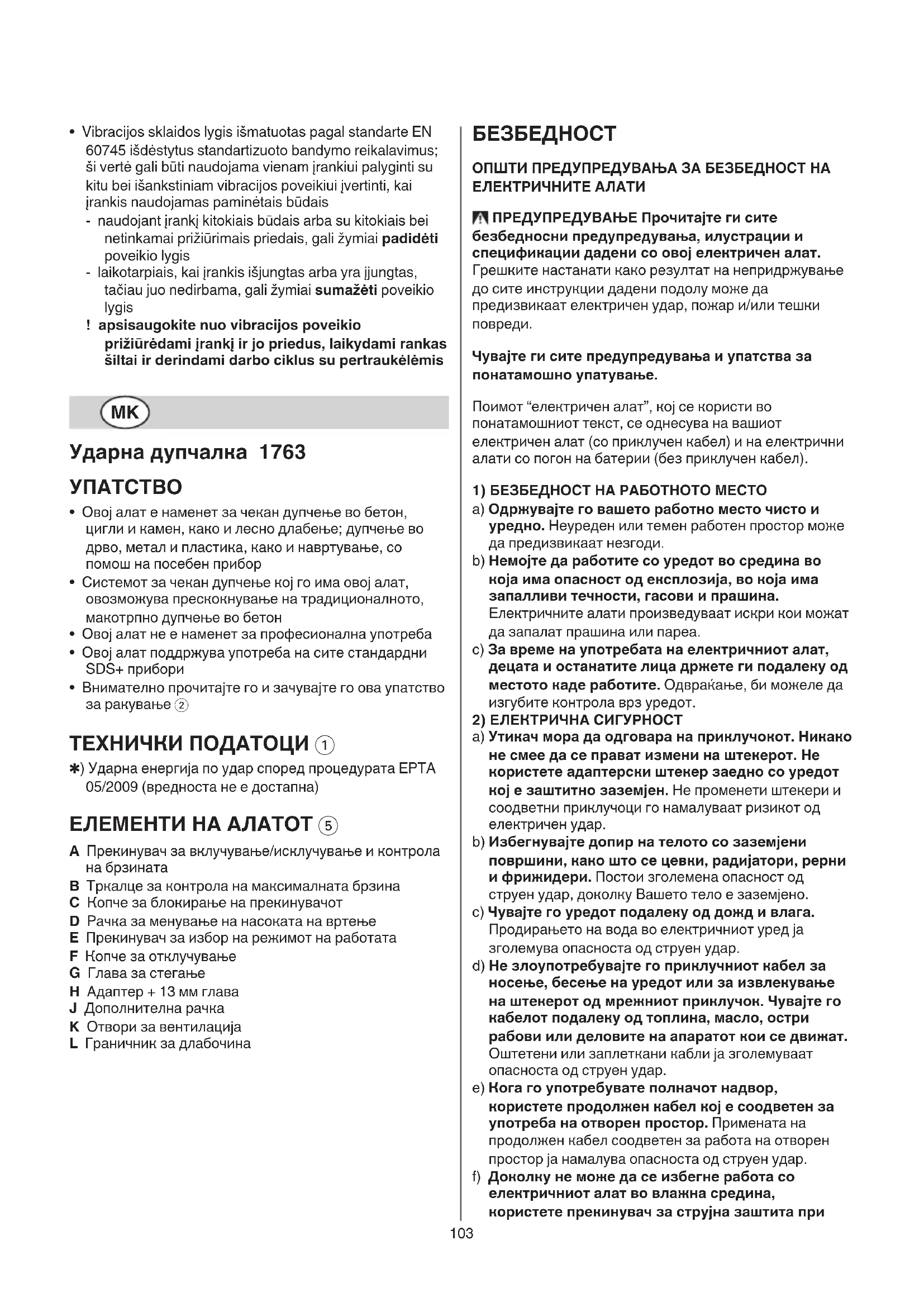

• Овој алат е наменет за чекан дупчење во бетон, цигли и камен, како и лесно длабење; дупчење во дрво, метал и пластика, како и навртување, со помош на посебен прибор

• Системот за чекан дупчење кој го има овој алат, овозможува прескокнување на традиционалното, макотрпно дупчење во бетон

• Овој алат не е наменет за професионална употреба

• Овој алат поддржува употреба на сите стандардни SDS+ прибори

• Внимателно прочитајте го и зачувајте го ова упатство за ракување 2 ТЕХНИЧКИ ПОДАТОЦИ 1 ✱) Ударна енергија по удар според процедурата EPTA 05/2009 (вредноста не е достапна) ЕЛЕМЕНТИ НА АЛАТОТ 5 A Прекинувач за вклучување/исклучување и контрола на брзината B Тркалце за контрола на максималната брзина C Копче за блокирање на прекинувачот D Рачка за менување на насоката на вртење E Прекинувач за избор на режимот на работата F Копче за отклучување G Глава за стегање H Адаптер + 13 мм глава J Дополнителна рачка K Отвори за вентилација L Граничник за длабочина

ОПШТИ ПРЕДУПРЕДУВАЊА ЗА БЕЗБЕДНОСТ НА ЕЛЕКТРИЧНИТЕ АЛАТИ ПРЕДУПРЕДУВАЊЕ Прочитајте ги сите безбедносни предупредувања, илустрации и спецификации дадени со овој електричен алат. Грешките настанати како резултат на непридржување до сите инструкции дадени подолу може да предизвикаат електричен удар, пожар и/или тешки

Чувајте ги сите предупредувања и упатства за понатамошно упатување. Поимот “електричен алат”, кој се користи во понатамошниот текст, се однесува на вашиот електричен алат (со приклучен кабел) и на електрични алати со погон на батерии (без приклучен кабел).

1) БЕЗБЕДНОСТ НА РАБОТНОТО МЕСТО

a) Одржувајте го вашето работно место чисто и уредно. Неуреден или темен работен простор може да предизвикаат незгоди. b) Немојте да работите со уредот во средина во која има опасност од експлозија, во која има запалливи течности, гасови и прашина. Електричните алати произведуваат искри кои можат да запалат прашина или пареа. c) За време на употребата на електричниот алат, децата и останатите лица држете ги подалеку од местото каде работите. Одвраќање, би можеле да изгубите контрола врз уредот.

2) ЕЛЕКТРИЧНА СИГУРНОСТ

a) Утикач мора да одговара на приклучокот. Никако не смее да се прават измени на штекерот. Не користете адаптерски штекер заедно со уредот кој е заштитно заземјен. Не променети штекери и соодветни приклучоци го намалуваат ризикот од електричен удар. b) Избегнувајте допир на телото со заземјени површини, како што се цевки, радијатори, рерни и фрижидери. Постои зголемена опасност од струен удар, доколку Вашето тело е заземјено. c) Чувајте го уредот подалеку од дожд и влага. Продирањето на вода во електричниот уред ја зголемува опасноста од струен удар. d) Не злоупотребувајте го приклучниот кабел за носење, бесење на уредот или за извлекување на штекерот од мрежниот приклучок. Чувајте го кабелот подалеку од топлина, масло, остри рабови или деловите на апаратот кои се движат. Оштетени или заплеткани кабли ја зголемуваат опасноста од струен удар. e) Кога го употребувате полначот надвор, користете продолжен кабел кој е соодветен за употреба на отворен простор. Примената на продолжен кабел соодветен за работа на отворен простор ја намалува опасноста од струен удар. f) Доколку не може да се избегне работа со електричниот алат во влажна средина, користете прекинувач за струјна заштита при104 технички проблеми. Употребата на прекинувачот за струјна заштита при технички проблеми го намалува ризикот од електричен удар.

3) БЕЗБЕДНОСТ НА ЛУЃЕ

a) Бидете внимателни, внимавајте што правите и постапувајте внимателно додека работите со електричниот алат. Не работете со уредот доколку сте уморни или под дејство на дрога, алкохол или лекови. Еден момент на невнимание при употребата може да доведе до сеиозни повреди. b) Носете ја личната заштитна опрема и секогаш носете заштитни очила. Носењето на личната заштитна опрема, како што е маската за прашина, безбедносната облека која не се лизга, заштитен шлем или штитник за слух, зависно од видот и примената на електричниот алат, ја намалува опасноста од повреда. c) Избегнувајте невнимателно вклучување за време на работата. Осигурајте се прекинувачот да биде во “OFF” позиција пред да го ставите штекерот во приклучокот. Доколку го носите електричниот алат со прстот на прекинувачот или го приклучувате апаратот кој е приклучен со напојување на струја, може да предизвикате

d) Пред вклучување на уредот, тргнете ги алатите за подесување или клучот за навртување. Алатот или клучот кој се наоѓа во вртливиот дел на уредот, може да предизвика незгода. e) Не ги преценувајте своите способности. Завземете сигурен и стабилен став и во секој момент одржувајте рамнотежа. На тој начин можете подобро да го контролирате уредот во неочекувани ситуации. f) Носете соодветна облека. Не носете широка облека или накит. Косата и алиштата треба да бидат подалеку од подвижните делови. Широката облека, накитот или долгата коса може да се закачат за подвижните делови. g) Доколку може да се монтираат направи за вшмукување и фаќање прашина, проверете дали се вклучени и дали можат исправно да се користат. Примената на овие направи ја намалува опасноста од прашината. h) Не дозволувајте искуството стекнато со честа употреба на алатите да ве направи спокојни и да ги игнорирате безбедносните принципи при неговото користење. Невнимателно движење може да предизвика сериозни повреди во дел од

ЕЛЕКТРИЧНИТЕ АЛАТИ a) Не го преоптеретувајте уредот. При вашата работа користете го предвидениот електричен алат за таа употреба. Со соодветниот електричен алат ќе работите подобро и посигурно во наведената функционална област. b) Не користете електричен алат чиј прекинувач е неисправен. Електричниот алат кој повеќе не може да се вклучува и исклучува е опасен и мора да се

c) Исклучете го електричниот алат од струја и/или извадете го комплетот со батерии, ако се одделува, пред да правите некакви прилагодувања, менувате дополнителна опрема или да го складирате електричниот алат. Со овие мерки на внимателност ќе се избегне невнимателното вклучување на уредот. d) Тргнете го електричниот алат кој не го користите од допирот на децата. Не допуштајте работа со уредот на лица кои не се запознаени со него или кои го немаат прочитано ова упатство. Електричните алати се опасни доколку со нив работат неискусни лица. e) Одржувајте го електричниот алат и дополнителната опрема. Имајте контрола околу тоа дали движечките делови на уредот работат беспрекорно и дали не се заглавени, дали деловите се скршени или оштетени до таа мерка што не може да се обезбеди функционирање на уредот. Пред примената, овие оштетени делови треба да се поправат. Причина за многу незгоди е лошо одржуваниот електричен алат. f) Алатите за сечење одржувајте ги остри и чисти. Внимателно одржуваните алати за сечење со остри очтрици помалку ќе се заглавуваат и со нив работата ќе биде полесна. g) Електричниот алат, прибор, работни алати итн., треба да ги користите според овие упатства, и на начин кој е опишан за соодветниот тип на уред. При тоа, земете ги предвид работните услови и работата која се извршува. Употребата на електричните алати за други цели кои не се предвидени, може да предизвика опасни ситуации. h) Рачките и површините за држење одржувајте ги суви, чисти и неизмастени. Рачките и површините за држење што се лизгаат не овозможуваат безбедно ракување и контрола на алатот во неочекувани ситуации.

a) Електричниот алат сервисирајте го кај квалификувано лице кое користи само идентични резервни делови. Со ова се обезбедува безбедно одржување на електричниот алат. БЕЗБЕДНОСНИ УПАТСТВА ЗА УДАРНИ ДУПЧАЛКИ

• Секогаш проверувајте напонот да е ист со оној кој е назначен на плочката на алатот (алатите за напон од 230V или 240V исто така може да се поврзат и на напон од 220V)

• Овој алат не треба да го користат лица под 16 години

• Не обработувајте никаков материјал кој содржи азбест (азбестот важи за предизвикувач на рак)

• Никогаш не користете алат ако кабелот е оштетен; замената на кабелот мора да ја изврши стручно лице

• Обезбедете се алатот да е исклучен од струја пред да вршите било какво подесување или замена на приборот

• SKIL може да признае гаранција само доколку е користен оригинален прибор105

• Користете само прибор чија дозволена брзина е во најмала рака еднаква на најголемата брзина при празен од на електричниот алат ПРЕД УПОТРЕБА

• Продолжениот кабел кој го користите, мора да биде сосема одмотан и безбеден, со капацитет од 16 А

• Избегнувајте оштетувања од штрафови, шајки и други предмети во местото каде работите; тргнете ги пред да почнете со работа

• Зацврстете го материјалот кој го обработувате (обработка која е зацврстена со стеги или во менгеме е побезбедна отколку да ја држите со раце)

• Користете соодветни детектори за наоѓање на скриени инсталации или повикајте соодветна компанија за помош (контактот со електричните линии може да доведе до струен удар; оштетувањата во гасоводна цевка може да резултира со експлозија; пенетрирање во водоводна инсталација може да доведе до оштета на предмети или електричен удар)

• Прашината од материјали како боја која содржи олово, некои видови дрво, минерали и метали, може да биде штетна за здравјето (контактот со прашината или нејзиното вдишување може да шредизвика алергии и/или болести на дишните органи за оној кој работи со алатот или луѓето во близина); носете маска за прашина и работете со правосмукалки доколку можете да ги поврзете

• Некои видови на прашина се канцерогени (како на пример прашината од даб или бука), особено заедно со адитиви за одржување на дрвото; носете маска за прашина и работете со правосмукалки доколку можете да ги поврзете

• Следете ги процедурите на вашата земја за прашината која се јавува како резултат од материјалите со кои работите ВО ТЕКОТ НА УПОТРЕБАТА

• Носете заштита за ушите (изложеност на тие звуци и бука, може да доведе фо трајно оштетување на

• Користете ги страничните дршки кои се испорачуваат заедно со машината (губењето на контрола може да доведе до повреди)

• Држете го алатот за изолираните површини за зафаќање кога извршувате работа при која што дополнителната опрема за сечење може да дојде во контакт со сокриените жици или со кабелот (ако дополнителната опрема за сечење дојдат во контакт со жица под напон може да ги електрифицираат металните делови на алатот и да предизвикаат електричен удар на операторот)

• Кабелот секогаш држете го подалеку од деловите на алатот кои се движат

• Во случај да дојде до електричен или механички дфект, веднаш исклучете го алатот и исклучете го од приклучокот

• Ако кабелот се оштети или пресече за време на работата, веднаш исклучете го и не го допирајте

• Во случај на ненадејна блокада на бургијата, со создавање на повратни сили кај алатот, веднаш треба да го исклучите алатот

• Внимавајте на создадените сили кај алатот, за време на блокадата (особено при дупчење метал); алатот секогаш да се држи за страничната дршка J 5 и да се завземе сигурен став ПО УПОТРЕБА

• Кога ќе ја завршите работата со алатот, исклучете го моторот и проверете дали сите подвижни делови се

ОБЈАСНУВАЊЕ ЗА СИМБОЛИТЕ ЗА АЛАТОТ 2 Пред употреба прочитајте го прирачникот за

3 Двојна изолација (не е потребна заземна жица) 4 Не фрлајте го алатот заедно со другиот отпад од домаќинството

• Вклучено/Исклучено 6

• Блокирање на прекинувачот за постојана употреба

• Закочување на прекинувачот за лесен старт 8

• Контрола на максималната брзина 9 Со тркалцето B 5 можете да ја подесите максималната брзина според нивоа, од минимум до

• Промена на насоката на ротација 0 - ако левата/десната позиција не легнат како што треба, прекинувачот A нема да може да стартува ! менувајте ја насоката на ротацијата само кога алатот се наоѓа во целосно мирување

• Подесување на режимот за работа ! - притиснете го копчето F за да откочите прекинувачот E - подесете го прекинувачот E на саканиот режим додека не кликне во положбата ! почнете со работа само ако прекинувачот E е

1 = нормално дупчење/навртување 2 = вибрациско дупчење 3 = длабење со ротирачко длето 4 = длабење со фиксирано длето ! подесувањето на режимот на работа се врши само кога алатот е исклучен и приклучокот е изваден од струја - механизмот со чеканот се активира со благ притисок на алатот, додека сврделот се наоѓа во допир со материјалот кој се обработува - најдобри резултати за чекан дупчење дупчење се постигнуваат само со лесен притисок на алатот; резултатот на дупчењето не се подобрува со посилно притискање на апаратот

• Длабење со ротирачко длето @ ! исклучете го алатот и извадете го од приклучокот - изберете “ротирачки” режим на длетото

• Длабење со фиксирано длето # ! исклучете го алатот и извадете го од приклучокот - изберете “ротирачки” режим на длетото - поставете го длетото во саканата положба - изберете “фиксиран” режим на длетото106

• Промена на бургиите $ ! исчистете го и намачкајте го SDS+ приборот со масло пред да го вметнете - повлечете ја главата за стегање G наназад и вметнете го приборот во SDS+ главата, вртете ја и туркајте го приборот додека не го затегнете; приборот сам се затегнува автоматски - повлечете го приборот за да проверите дали е цврсто стегнат - извадете го приборот, така што ќе а повлечете наназад главата за стегање G ! SDS+ приборот бара неограничена слобода на движењето, која предизвикува ексцентрична работа со алатот во празен од; за време на работата, таа сама се центрира; ова нема влијание врз прецизноста на дупчењето на

! не употребувајте оштетени бургии/длета При дупчење во дрво, метал и пластика, како и навртување, користете адаптер H % - исчистте го и намачкајте го адаптерот со масло пред да го вметнете - повлечете ја главата за стегање G наназад и вметнете го адаптерот во SDS+ главата, вртете ја и притискајте го адаптерот додека не го стегнете; адаптерот сам се затегнува автоматски - повлечете го адаптерот за да проверите дали е цврсто стегнат - подесете го прекинувачот E 5 за нормално дупчење (подесувањето се врши само кога алатот е исклучен и приклучокот е изваден од

• Безбедносен механизам За време на блокадата на приборот, се прекинува и работата на вретенното (соѓа до создавање на бука) - веднаш исклучете го алатот - отстранете го блокираниот прибор - одново вклучете го алатот

• Приспособување на длабочината на дупчењето ^

• Држење и насочување на алатот & ! додека работите, секогаш држете го алатот за местото (местата) кое (кои) се означени со

- алатот секогаш држете го за страничната дршка J (може да се приспособува, како на

- отворите за ладење држете ги отворени - не притискајте премногу со алатот; дозволете тој сам да работи СОВЕТИ ЗА ПРИМЕНА

• Користете соодветни бургии * ! употребувајте само остри бургии/длета

• При дупчење во метал - најпрво издупчете помала дупка, кога сакате да издупчите поголема дупка - бургијата подмачкувајте ја со масло од време на

• При навртување на штрафовите на краевите на дрвото, прво треба да се издупчи мала дупка за да се избегне разлистување на дрвото

• Дупчење на дрво без разлистување (

• Дупчење на дрво без прашина )

• Многу други совети можете да најдете на www.skil.com ОДРЖУВАЊЕ/СЕРВИСИРАЊЕ

• Овој алат не е наменет за професионална употреба

• Алатот и кабелот секогаш да се одржуваат чисти (особено отворите за ладење K 5) ! пред чистење извадете го алатот од приклучокот

• Доколку алатот и покрај внимателното работење и контрола некогаш откаже, поправката мора да ја изврши некој овластен SKIL сервис за електрични

- во случај на примедба, испратете го алатот нерасклопен, заедно со сметкопотврдата, до вашиот продавач или најблискиот SKIL сервис (адресите се наведени на www.skil.com) ЗАШТИТА НА ЖИВОТНАТА

• Не се ослободувајте од електични алати, уреди или амбалажа преку нивно фрлање во домашното ѓубре (само за земјите на ЕУ) - според Европската Директива 2012/19/EC за ослободување од електрична и електронска опрема и нејзина имплементација во согласност со националните закони, електричните алати кои го достигнале крајот на својот животен век мора да бидат собрани посебно и да бидат вратени во соодветен објект за рециклирање - симболот 4 ќе ве потсетува на ова кога ќе дојде време алатот да го фрлите БУЧАВА / ВИБРАЦИИ

• Мерено во согласност со EN 60745 нивото на звучен притисок е 91,0 dB(A) а нивото на звучна моќност 102,0 dB(A) (стандардно отстапување: 3 dB), и вибрација ✱ м/с² (векторски збир на трите показатели; несигурност К = 1.5 м/с²) ✱ при дупчење со чекан во бетон 12,3 м/с² ✱ при длабење 10,9 м/с²

• Нивото на емитирање на вибрации кое е наведено на задниот дел на ова упатство е измерено во согласност со стандардизираниот тест даден во EN 60745; може да се користи за да се спореди еден алат со друг, и како првична оценка за изложеноста на вибрации кога се користи алатот за споменатите

- користењето на алатот за разни примени, или со различни или неправилно чувани делови, може да доведе до значајно зголемување на нивото на

- кога алатот е исклучен или кога алатот е вклучен но не врши некаква работа, може да дојде до значително намалување на нивото а изложеност107 ! заштитете се од ефектите на вибрациите преку одржување на алатот и неговите делови, одржување на топлината во вашите раце, и организирање на вашата работа
