NÁVOD K OBSLUZE 1763 AK SKIL

EU prohlášení o shodě Vrtací kladivo Objednací číslo Prohlašujeme na výhradní zodpovědnost, že uvedený výrobek splňuje všechna příslušná ustanovení níže uvedených směrnic a nařízení a je v souladu s následujícími normami. Technické podklady u:

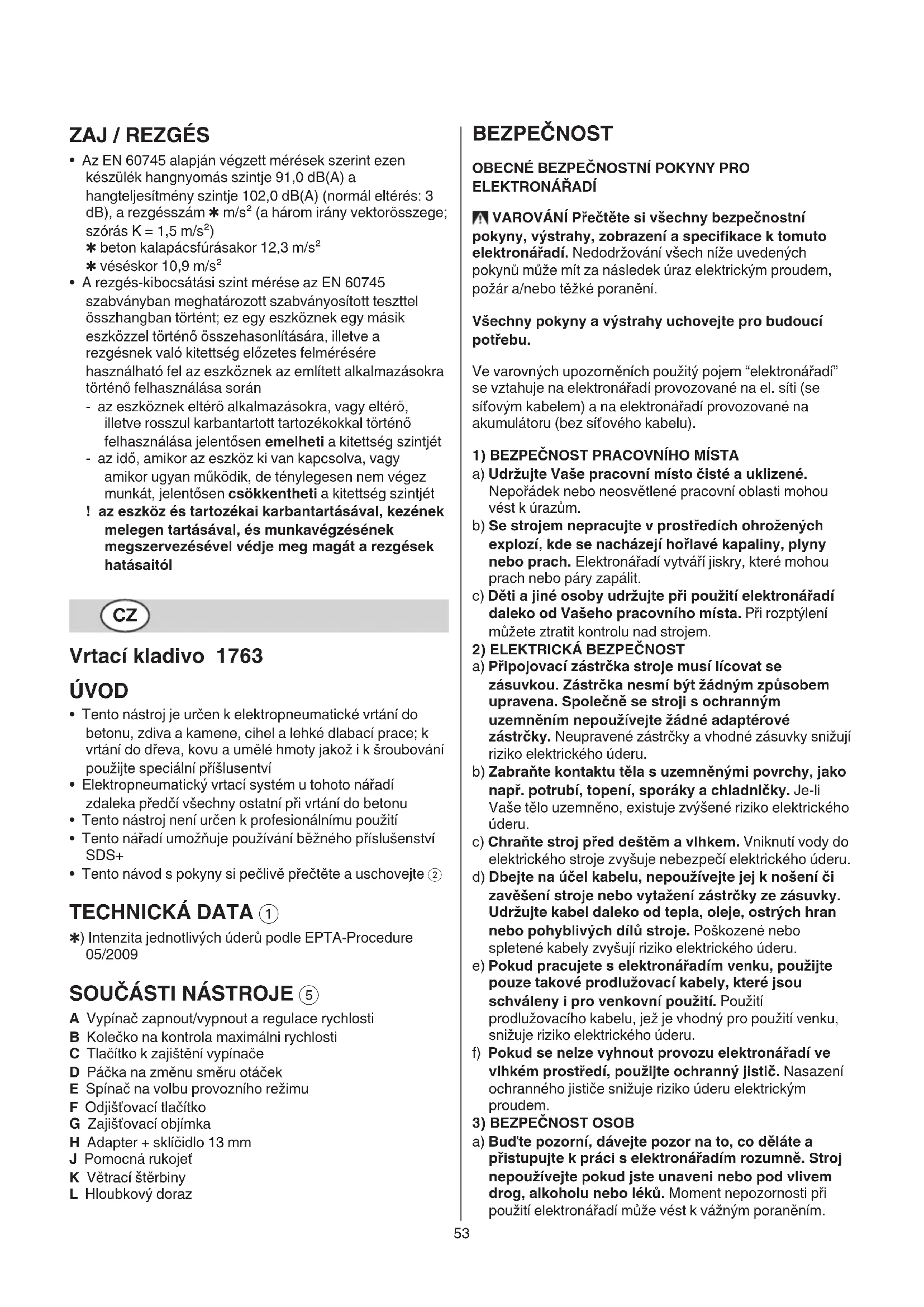

Vrtací kladivo 1763 ÚVOD

• Tento nástroj je určen k elektropneumatické vrtání do betonu, zdiva a kamene, cihel a lehké dlabací prace; k vrtání do dřeva, kovu a umělé hmoty jakož i k šroubování použijte speciální příšlusentví

• Elektropneumatický vrtací systém u tohoto nářadí zdaleka předčí všechny ostatní při vrtání do betonu

• Tento nástroj není určen k profesionálnímu použití

• Tento nářadí umožňuje používání běžného příslušenství SDS+

• Tento návod s pokyny si pečlivě přečtěte a uschovejte 2 TECHNICKÁ DATA 1 ✱) Intenzita jednotlivých úderů podle EPTA-Procedure 05/2009

A Vypínač zapnout/vypnout a regulace rychlosti B Kolečko na kontrola maximálni rychlosti C Tlačítko k zajištění vypínače D Páčka na změnu směru otáček E Spínač na volbu provozního režimu F Odjišťovací tlačítko G Zajišťovací objímka H Adapter + sklíčidlo 13 mm J Pomocná rukojeť K Větrací štěrbiny L Hloubkový doraz BEZPEČNOST

OBECNÉ BEZPEČNOSTNÍ POKYNY PRO

ELEKTRONÁŘADÍ VAROVÁNÍ Přečtěte si všechny bezpečnostní pokyny, výstrahy, zobrazení a specifikace k tomuto elektronářadí. Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění. Všechny pokyny a výstrahy uchovejte pro budoucí potřebu. Ve varovných upozorněních použitý pojem “elektronářadí” se vztahuje na elektronářadí provozované na el. síti (se síťovým kabelem) a na elektronářadí provozované na akumulátoru (bez síťového kabelu).

1) BEZPEČNOST PRACOVNÍHO MÍSTA

a) Udržujte Vaše pracovní místo čisté a uklizené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům. b) Se strojem nepracujte v prostředích ohrožených explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektronářadí vytváří jiskry, které mohou prach nebo páry zapálit. c) Děti a jiné osoby udržujte při použití elektronářadí daleko od Vašeho pracovního místa. Při rozptýlení můžete ztratit kontrolu nad strojem.

2) ELEKTRICKÁ BEZPEČNOST

a) Připojovací zástrčka stroje musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. Společně se stroji s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a vhodné zásuvky snižují riziko elektrického úderu. b) Zabraňte kontaktu těla s uzemněnými povrchy, jako např. potrubí, topení, sporáky a chladničky. Je-li Vaše tělo uzemněno, existuje zvýšené riziko elektrického úderu. c) Chraňte stroj před deštěm a vlhkem. Vniknutí vody do elektrického stroje zvyšuje nebezpečí elektrického úderu. d) Dbejte na účel kabelu, nepoužívejte jej k nošení či zavěšení stroje nebo vytažení zástrčky ze zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých dílů stroje. Poškozené nebo spletené kabely zvyšují riziko elektrického úderu. e) Pokud pracujete s elektronářadím venku, použijte pouze takové prodlužovací kabely, které jsou schváleny i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko elektrického úderu. f) Pokud se nelze vyhnout provozu elektronářadí ve vlhkém prostředí, použijte ochranný jistič. Nasazení ochranného jističe snižuje riziko úderu elektrickým proudem.

a) Buďte pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektronářadím rozumně. Stroj nepoužívejte pokud jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při použití elektronářadí může vést k vážným poraněním.54 b) Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení osobních ochranných pomůcek jako maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle druhu nasazení elektronářadí, snižují riziko poranění. c) Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektronářadí vypnuté dříve než jej uchopíte, ponesete či připojíte na zdroj proudu a/ nebo akumulátor. Máte li při nošení elektronářadí prst na spínači nebo pokud stroj připojíte ke zdroji proudu zapnutý, pak to může vést k úrazům. d) Než stroj zapnete, odstraňte seřizovací nástroje nebo šroubovák. Nástroj nebo klíč, který se nachází v otáčivém dílu stroje, může vést k poranění. e) Nepřeceňujte se. Zajistěte si bezpečný postoj a vždy udržujte rovnováhu. Tím můžete stroj v neočekávaných situacích lépe kontrolovat. f) Noste vhodný oděv. Nenoste žádný volný oděv nebo šperky. Vlasy a oděv udržujte daleko od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. g) Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Použití odsávání prachu může snížit ohrožení prachem. h) Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití a nezapomínali na bezpečnostní zásady. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy.

4) SVĔDOMITÉ ZACHÁZENÍ A POUŽÍVÁNÍ

ELEKTRONÁŘADÍ a) Stroj nepřetěžujte. Pro svou práci použijte k tomu určený stroj. S vhodným elektronářadím budete pracovat v udané oblasti výkonu lépe a bezpečněji. b) Nepoužívejte žádné elektronářadí, jehož spínač je vadný. Elektronářadí, které nelze zapnout či vypnout je nebezpečné a musí se opravit. c) Než provedete seřízení stroje, výměnu dílů příslušenství nebo stroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí stroje. d) Uchovávejte nepoužívané elektronářadí mimo dosah dětí. Nenechte stroj používat osobám, které se strojem nejsou seznámeny nebo nečetly tyto pokyny. Elektronářadí je nebezpečné, je-li používáno nezkušenými osobami. e) Pečujte o elektronářadí a příslušenství svědomitě. Zkontrolujte, zda pohyblivé díly stroje bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že je omezena funkce stroje. Poškozené díly nechte před nasazením stroje opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektronářadí. f) Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se lehčeji vést. g) Používejte elektronářadí, příslušenství, nasazovací nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektronářadí pro jiné než určující použití může vést k nebezpečným situacím. h) Udržujte rukojeti a úchytné plochy suché, čisté a bez oleje amaziva. Kluzké rukojeti a úchytné plochy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.

a) Nechte Váš stroj opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost stroje zůstane zachována. BEZPEČNOSTNÍ PŘEDPISY PRO VRTACÍ KLADIVA OBECNĚ

• Vždy zkontrolujte, zda je napájecí napětí stejné jako napětí uvedené na typovém štítku nástroje (nářadí určené k napájení 230V nebo 240V lze použít též v síti 220V)

• Tento nástroj nesmí používat osoby mladdí 16 let

• Neopracovávajte žádný materiál obsahující azbest (azbest je karcinogenní)

• Pila se nesmí používat, je-li její přívodní šňůra poškozená; nechte si je kvalifikovaným pracovníkem vyměnit

• Před seřizováním, měněním pilových listů a příslušenství, vždy vytáhněte zástrčku nářadí z el. sítě

• SKIL zajistí bezvadnou funkci nářadí pouze tehdy, používáte-li původní značkové

• Používejte pouze příslušenství, jejichž dovolené otáčky jsou alespoň tak vysoké jako nejvyšší otáčky stroje naprázdno

• Používejte zcela rozvinuté a bezpečné prodlužovací šňůry o kapacitě 16 ampér

• Vrtačku nepoužívejte je-li navlhlá a nepracujte v blízkosti snadno zápalných nebo výbušných materiálů; před zahájením práce je odstraňte

• Zajistěte obráběný díl (obráběný díl uchycený pomocí upínacích zařízení nebo ve svěráku je mnohem bezpečnější než v ruce)

• Použijte vhodné hledací přístroje k vyhledání skrytých přívodních vedení nebo přizvěte místní dodavatelskou společnost (kontakt s el. vedením může vést k požáru a elektrickému úderu; poškození plynového vedení může vést k explozi; proniknutí do vodovodního potrubí může způsobit věcné škody nebo elektrický úder)

• Prach z látek, jako jsou barvy obsahující olovo, některé druhy dřeva, minerály a kovy, může být škodlivý (kontakt s prachem nebo jeho vdechnutí může způsobit alergickou reakci a/nebo vyvolat respirační choroby u obsluhy nebo přihlížejících); noste protiprachovou masku a pracujte se zařízením na odsávání prachu, pokud je možné jej připojit

• Některé druhy prachu jsou klasifikovány jako karcinogenní (například dubový a bukový prach) zejména ve spojení s přísadami pro úpravu dřeva; noste protiprachovou masku a pracujte se zařízením na odsávání prachu, pokud je možné jej připojit

• Dodržujte stanovená nařízení pro práci v prašném prostředí55

• Noste ochranu sluchu (působení hluku může způsobit ztrátu sluchu)

• Používejte přídavné rukojeti dodávané s nářadím (ztráta kontroly může vést ke zraněním)

• Pokud provádíte práce, při kterých může nasazovací nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, pak držte elektronářadí na izolovaných plochách rukojeti (kontakt s vedením pod napětím může přivést napětí i na kovové díly elektronářadí a vést k úderu elektrickým proudem)

• Šňůru udržujte vždy mimo dosah pohyblivých částí nástroje

• V případě atypického chování nebo cizích hluků ihned vypněte nářadí a vytáhněte zástrčku

• Jestliže přívodní šňůru při práci podkodíte nebo proříznete, nedotýkejte se jí a okamžitě ji vytáhněte ze síťové zásuvky

• Jestliže se vrták neočekávaně zadře (a způsobí náhlou, nebezpečnou reakci), okamžitě nástroj vypněte

• Nezapomeňte, že při zadření vznikají určité síly (zejména při vrtání kovů); vždy držte nářadí za pomocná rukojeť J 5 a pevně se postavte

• Jakmile se hodláte vzdálit od nářadí, měl byste ho vypnout a vyčkat, dokud se pohybujíci části nezastaví

VYSVĚTLENÍ SYMBOLŮ NA NÁŘADÍ

2 Před použitím si přečtěte návod k použití 3 Dvojitá izolace (není nutný zemnicí drát) 4 Nářadí nevyhazujte do komunálního odpadu OBSLUHA

• Aretace spínače pro nepřetržité použití 7

• Regulátor rychlosti k hladkému startu 8

• Kontrola maximální rychlosti 9 Pomocí ovladače B 5 se reguluje plynule maximální rychlost od minimální až po maximální

• Změna směru otáček 0 - jestliže poloha doleva/doprava správně nezapadne, není možno zapnout vypínač A ! směr otáček se smí změnit pouze je-li nástroj zcela zastaven

• Volba provozního režimu ! - pokud chcete odjistit spínač E, zmáčkněte tlačítko F - otáčejte spínačem E do požadovaného provozního režimu, dokud nezaklapne ! zařízení se spustí pouze tehdy, pokud je spínač E zajištěný 1 = normální vrtání/šroubování 2 = příklepové vrtání 3 = dlabání s rotujícím dlátem 4 = dlabání s pevným dlátem ! provozní režim nastavujte pouze při vypnutém nástroji a když je zástrčka odpojená - elektropneumatický vrtací mechanismus se zapíná lehkým tlakem na vrtačku, jestliže se vrták dotkne obrobku - nejlepší výkony elektropneumatické vrtání je možné dosáhnout lehkým tlakem na vrtačku; větší tlak již nevede k lepšímu výsledku

• Dlabání s rotujícím dlátem @ ! vypněte nářadí a odpojte zástrčku - vyberte “rotující“ režim dlabání

• Dlabání s pevným dlátem # ! vypněte nářadí a odpojte zástrčku - vyberte “rotující“ režim dlabání - dejte dláto do požadované polohy - vyberte “pevný“ režim dlabání

• Výměna hrotů $ ! příslušenství SDS+ před nasazením očistete a lehce promažte - odtáhněte zajišťovací objímku G a vložte příslušenství do sklíčidla SDS+ a otáčejte a přitlačujte jej, dokud nezapadne na své misto; příslušenství samočinně zaklapne - zaklapnutí příslušenství je třeba vyzkoušet - příslušenství vyjměte odtážením zajišťovací objímky G ! příslušenství SDS+ musí být volně pohyblivé, při chodu naprázdno vzniká rozkmit, který se při vrtání samočinně vystředí, a tudíž nemá žádný vliv na přesnost vrtání ! nepoužívejte hroty/dláta s poškozeným dříkem Používejte adapter H % k vrtání do dřeva, kovu a umělé hmoty jakož i k šroubování - adapter před nasazením očistete a lehce promažte - odtáhněte zajišťovací objímku G a vložte adapter do sklíčidla SDS+ a otáčejte a přitlačujte jej, dokud nezapadne na své misto; adapter samočinně zaklapne - zaklapnutí adapteru je třeba vyzkoušet - přepínačem E 5 nastavit na normální vrtání (přepínat pouze při vypnutém nástroji a když je zástrčka odpojená)

• Bezpečnostní spojka Zablokuje-li se příslušenství, pohyb se přeruší až k vřetenu (a způsobí drnčivý hluk) - okamžitě nářadí vypněte - vyjměte zablokované pŕíslušenství - nářadí znovu zapněte

• Seřizování hloubky vrtání ^

• Držení a vedení nástroje & ! při práci vždy držte nástroj v šedě zabarvené oblasti rukojeti - vždy držte nářadí za pomocná rukojeť J (lze ji regulovat podle obrázku) - udržujte větrací štěrbiny volné - na nástroj příliš netlačte; nechte jej, aby pracoval za vás

• Používejte správné vrtáky * ! používejte pouze ostré hroty/dláta

• Při vrtání v kovu - předvrtejte napřed malý otvor - vrták při práci občas naolejujte

• Při zašroubovávání šroubu na konci nebo na začátku nějakého dřeva by měla být předvrtána díra, aby se zamezilo rozštípnutí dřeva

• Vrtání dřeva bez vzniku třísek (

• Bezprašné vrtání zdí )

• Bezprašné vrtání stropů ¡

• Vrtání dlaždic bez skluzu ™

• Další tipy najdete na www.skil.com56

• Tento nástroj není určen k profesionálnímu použití

• Nástroj a přívodní šňůru udržujte čisté (zejména větrací štěrbiny K 5) ! před čištěním odpojte zástrčku

• Pokud dojde i přes pečlivou výrobu a náročné kontroly k poruše nástroje, svěřte provedení opravy autorizovanému servisnímu středisku pro elektronářadí firmy SKIL - zašlete nástroj nerozebraný spolu s potvrzením o nákupu své prodejně nebo nejbližšímu servisu značky SKIL (adresy a servisní schema nástroje najdete na www.skil.com)

• Elektrické nářadí, doplňky a balení nevyhazujte do komunálního odpadu (jen pro státy EU) - podle evropské směrnice 2012/19/EG o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí, musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování - symbol 4 na to upozorňuje

• Měřeno podle EN 60745 činí tlak hlukové vlny tohoto přístroje 91,0 dB(A) a dávka hlučnosti 102,0 dB(A) (standardní odchylka: 3 dB), a vibrací ✱ m/s² (vektorový součet tří os; nepřesnost K = 1,5 m/s²) ✱ při elektropneumatické vrtání do betonu 12,3 m/s² ✱ při sekání 10,9 m/s²

• Úroveň vibrací byla měřena v souladu se standardizovaným testem podle EN 60745; je možné ji použít ke srovnání jednoho přístroje s druhým a jako předběžné posouzení vystavování se vibracím při používání přístroje k uvedeným aplikacím - používání přístroje k jiným aplikacím nebo s jiným či špatně udržovaným příslušenstvím může zásadně zvýšit úroveň vystavení se vibracím - doba, kdy je přístroj vypnutý nebo kdy běží, ale ve skutečnosti není využíván, může zásadně snížit úroveň vystavení se vibracím ! chraňte se před následky vibrací tak, že budete dbát na údržbu přístroje a příslušenství, budete si udržovat teplé ruce a uspořádáte si své pracovní postupy
