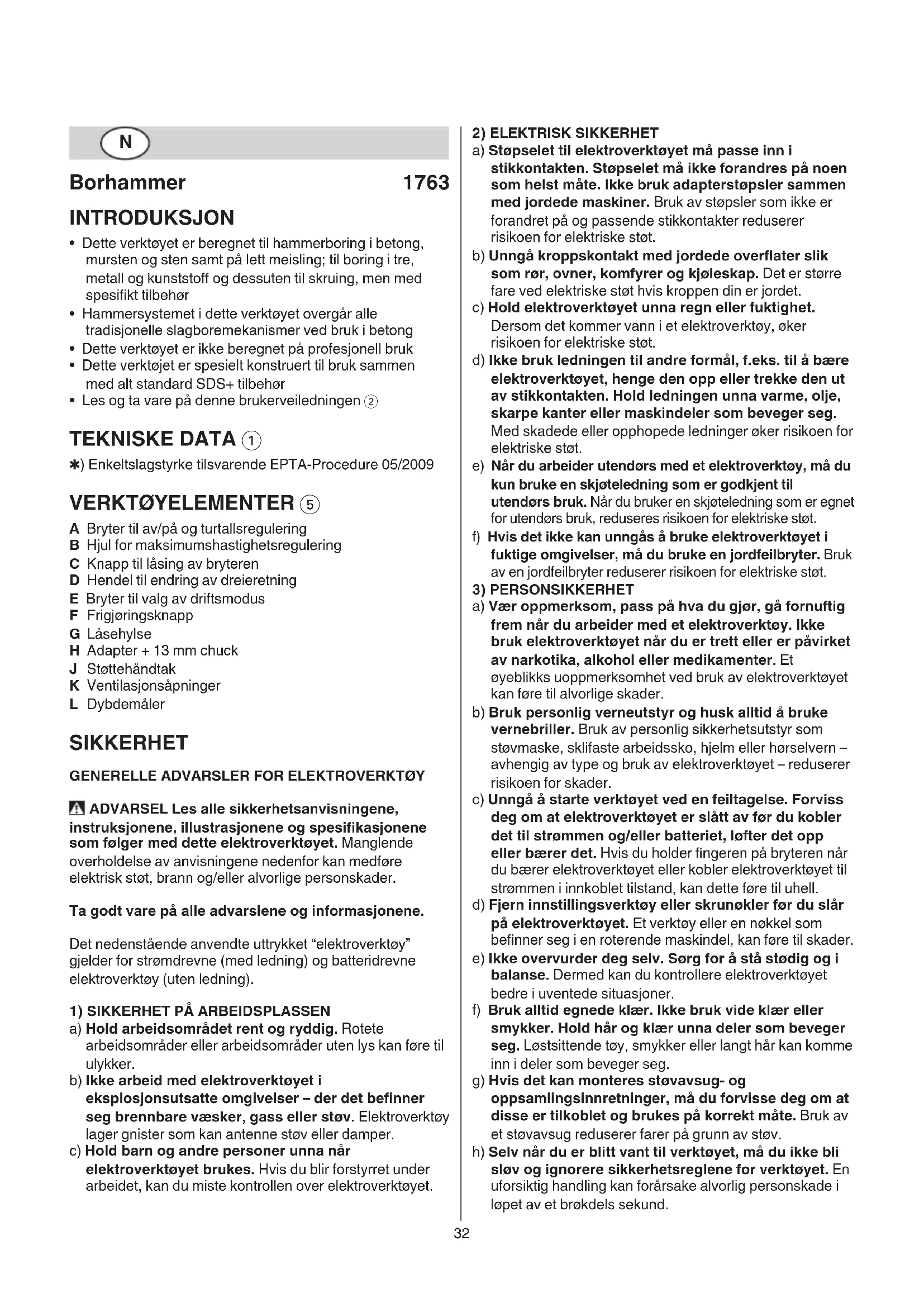

BRUKSANVISNING 1763 AK SKIL

Gem alle advarsler og instruktioner til senere brug.

• Dette verktøyet er beregnet til hammerboring i betong, mursten og sten samt på lett meisling; til boring i tre, metall og kunststoff og dessuten til skruing, men med spesifikt tilbehør
• Hammersystemet i dette verktøyet overgår alle tradisjonelle slagboremekanismer ved bruk i betong
• Dette verktøyet er ikke beregnet på profesjonell bruk
• Dette verktøjet er spesielt konstruert til bruk sammen med alt standard SDS+ tilbehør
• Les og ta vare på denne brukerveiledningen ②

TEKNISKE DATA ①

*) Enkeltslagstyrke tilsvarende EPTA-Procedure 05/2009

VERKT∅YELEMENTER ⑤

A Bryter til av/på og turtallsregulering
B Hjul for maksimumshastighetsregulering
C Knapp til låsing av bryteren
D Hendel til endring av dreieretning
E Bryter til valg av driftsmodus
F Frigjøringsknapp
G Läsehylse
H Adapter + 13 mm chuck
J Støttehåndtak
K Ventilasjonsåpninger
L Dybdemåler

SIKKERHET

GENERELLE ADVARSLER FOR ELEKTROVERKT∅Y

ADVARSEL Les alle sikkerhetsanvisningene, instruksjonene, illustrasjonene og spesifikasjonene som følger med dette elektroverktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader.

Ta godt vare på alle advarslene og informasjonene.

Det nedenstående anvendte uttrykket "elektroverktøy" gjelder for strømdrevne (med ledning) og batteridrevne elektroverktøy (uten ledning).

a) Hold arbeidsområdet rent og ryddig. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker.
b) Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper.
c) Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

2) ELEKTRISK SIKKERHET

a) Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede maskiner. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt.
b) Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet.
c) Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.
d) Ikke bruk ledningen til andre formål, f.eks. til å bære elektroverktøyet, henge den opp eller trekke den ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller maskindeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt.
e) Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er godkjent til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt.
f) Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.
a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøyet når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader.
b) Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklifaste arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader.
c) Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren när du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell.
d) Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende maskindel, kan føre til skader.
e) Ikke overvurder deg selv. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.
f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår og klær unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg.
g) Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv.
h) Selv når du er blitt vant til verktøyet, må du ikke bli sløv og ignorere sikkerhetsreglene for verktøyet. En uforsiktig handling kan forårsake alvorlig personskade i løpet av et brøkdels sekund.

3) PERSONSIKKERHET

4) AKTSOM HÄNDTERING OG BRUK AV ELEKTROVERKT∅Y

a) Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.

b) Ikke bruk elektroverktøy med defekt på-/avbryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres.

c) Trekk støpselet ut av stikkontakten og/eller fjern batteriet (hvis demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger elektroverktøyet bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet.

d) Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la elektroverktøyet brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer.

e) Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige maskindeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La skadede deler repareres før elektroverktøyet brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell.

f) Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.

g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner.

h) Hold håndtak og gripeflater tørre, rene og uten olje eller fett. Glatte håndtak og gripeflater hindrer sikker håndtering og styring av verktøyet i uventede situasjoner.

5) SERVICE

a) Maskinen din skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes elektroverktøyets sikkerhet.

SIKKERHETSANVISNINGER FOR BORHAMMER

GENERELL

- Sjekk alltid at tilført spenningen er den samme som oppgitt på verktøyets merkeplate (verktøy som er betegnet med 230V eller 240V kan også koples til et 220V strømuttak)

- Verktøyet må ikke brukes av personer under 16 år

- Ikke bearbeid asbestholdig material (asbest kan fremkalle kreft)

- SKIL kan kun garantere et feilfritt verktøy dersom original-tilbehør brukes

- Bruk kun tilbehør med et godkjent turtall som er minst like høyt som verktøyets høyeste tomgangsturtall

F∅R BRUK

• Bruk helt utrullet og sikker skjøteledning med en kapasitet på 16 A
• Ungå skade p.g.a. skruer, spiker eller andre elementer i arbeidsstykket; fjernes før man starter jobben
• Sett fast arbeidsstykket (et arbeidsstykke som er sikret med klemmer, sitter sikrere enn om det holdes fast for hånd)
• Bruk egnede detektorer til å finne skjulte strøm-/gass-/vannledninger, eller spør hos det lokale el-/gass-/vannverket (kontakt med elektriske ledninger kan medføre brann og elektrisk støt; skader på en gassledning kan føre til eksplosjon; inntrenging i en vannledning forårsaker materielle skader og kan medføre elektriske støt)
• Støv fra materialer som blyholdig maling, visse tresorter, mineraler og metall kan være skadelig (kontakt med eller inhalering av støv kan gi allergiske reaksjoner og/eller sykdommer i åndedrettsorganene for brukeren eller personer i nærheten); bruk støvmaske og arbeid med støvfjerningsutstyr når det er mulig
• Visse typer støv er klassifisert som kreftfremkallende (som f.eks. støv fra eik og bøk), spesielt sammen med tilsetningsstoffer for trebehandling; bruk støvmaske og arbeid med støvfjerningsutstyr når det er mulig
• Følg de nasjonale krav, när det gjelder støv for de materialer du ønsker å arbeide med

UNDER BRUK

• Bruk hørselvern (innvirkning av støy kan føre til at man mister hørselen)
• Bruk ekstrahåndtakene som leveres sammen med verktøyet (manglende kontroll kan forårsake personlige skader)
• Hold elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der innsatstilbehøret kan treffe på skjulte strømledninger eller den egne strømledningen (kontakt med en spenningsførende ledning kan også sette elektroverktøyets metalldeler under spenning og føre til elektriske støt)
• Hold alltid kabelen borte fra bevegelige deler på verktøyet
• I tilfelle en elektrisk eller mekanisk svikt, skal verktøyet med en gang slåes av og støpslet trekkes ut
• Hvis kabelen skades eller kappes under arbeid må kabelen ikke berøres, men støpselet straks trekkes ut
• Hvis boret plutselig skulle blokkere (førende til en rykkagtig farlig reaksjon), slå øyeblikkelig av bryteren
• Ta hensyn til de krefter som da oppstår ved blokkering (spesielt ved boring i metaller); bruk alltid sidehåndtaket J ⑤ og pass på å stå stødig

ETTER BRUK

- Når du setter bort verktøyet må bryteren slåes av, bevegelige deler må være helt stoppet

FORKLARING AV SYMBOLER PÅ VERKT∅Y

② Les instruksjonsboken før bruk
③ Dobbeltisolert (ikke nødvendig med jordingsleder)
④ Kast aldri verktøy i husholdningsavfallet

BRUK

• Av/på ⑥
- Låsning av bryteren for permanent drift ⑦
• Turtallsregulering for myk-start ⑧

• Variabel maksimumshastighet ⑨

Maksimumshastighet kan justeres trinnløs fra minimum til maksimum med hjelp av hjulet B ⑤

• Endring av dreieretning ⑩

- hvis ikke retningshendelen er riktig satt i venstre/høyre posisjon, sperres bryteren A

- Valg av driftsmodus ⑪

- trykk inn knappen F for å frigjøre bryteren E

- vri bryteren E til ønsket driftsmodus inntil den snepper på plass

! ikke begynn å jobbe før bryteren E er låst på plass i riktig posisjon

! velg driftsmodus när verktöyet er slått av og støpselet trukket ut av kontakten

- hammermekanismen aktiveres ved å tilføre et lett trykk bak på drillen när boret står i kontakt med arbeidsmaterialet

- beste hammerboringsresultat oppnås ved kun lett belastning på verktøyet; resultatet forbedres ikke ved å legge mer kraft på verktøyet

- Meisling med den roterende meiselen ⑫

! slå av verktøyet og trekk støpslet ut av kontakten

- velg modus for roterende meisling

! slå av verktøyet og trekk støpslet ut av kontakten

- velg modus for roterende meisling

- sett meiselen på ønsket sted

- velg modus for fast meisling

- Bytting av bits ⑭

! SDS+ tilbehør må renses og fettes lett inn før bruk

- trekk tilbake låsehylsen G og sett inn tilbehøret i SDS+ chucken mens du vriir og skyver til den griper; tilbehøret låses automatisk fast

- kontrollèr at tilbehøret er festet ved å trekke i det

- fjern tilbehøret ved å trekke tilbake låsehylsen G

! SDS+ tilbehøret må beveges fritt, ved tomgang vil dermed tilbehøret være usentrert, men sentreres automatisk ved belastning uten at dette påvirker bor-nøyaktigheten

! bruk aldri bit/meisler med skadet tange

Til boring i tre, metall og kunststoff og dessuten til skruing bruk adapteren H 15

- adapter må renses og fettes lett inn før bruk

- trekk tilbake låsehylsen G og sett inn adapteren i SDS+ chucken mens du vrir og skyver til den griper; adapteren låses automatisk fast

- kontrollèr at adapteret er festet ved å trekke i det

Dersom tilbehøret kjøres fast, avbrytes driften av spindelen (førende til en skramlende støy)

- slå øyeblikkelig av verktøjet

- fjern fastkjøret tilbehør

- slå på verktøyet igjen

- Justering av boredybden ⑯

- Grep og styring av verktøyet ⑰

! under arbeid, hold verktøyet alltid i grått(gråe) grepsområde(r)

- bruk alltid sidehåndtaket J (kan justeres som vist)

- hold ventilasjonsåpningen utildekket

- ikke utøv for meget press på verktøyet; la verktøyet gjøre jobben for deg

BRUKER TIPS

- bor først et lite hull, når et stort hull er krevet - smør boret av og til med olje

- Ved skruing ute ved materialkanten er det en fordel å forbore for a ongå at materialet sprekker

- Splinterfri boring i tre 19

• Støvfri boring i vegger 20

• Støvfri boring i tak ⑳

• Boring i fliser uten skli 22

- Dette verktøyet er ikke beregnet på profesjonell bruk

- Hold alltid verktøyet og kabelen ren (spesielt ventilasjonshullene K ⑤)

! dra ut støpselet før rengjøring

- Hvis elektroverktøyet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et autorisert serviceverksted for SKIL-elektroverktøy

- send verktøyet i montert tilstand sammen med kjøpebevis til forhandleren eller nærmeste SKIL servicesenter (adresser liksom service diagram av verktøyet finner du på www.skil.com)

MILJ∅

- Kast aldri elektroverktøy, tilbehør og emballasje i husholdningsavfallet (kun for EU-land)

- i henhold til EU-direktiv 2012/19/EF om kasserte elektriske og elektroniske produkter og direktivets iverksetting i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg

- Målt ifølge EN 60745 er lydtrykknivået av dette verktøyet 91,0 dB(A) og lydstyrkenivået 102,0 dB(A) (standard deviasjon: 3 dB), og vibrasjonsnivået * m/s ^2 (vektorsum fra tre retninger; usikkerhet K = 1,5 m/s ^2 )

* ved hammerboring i betong 12,3 m/s ^2

- Det avgitte vibrasjonsnivået er blitt målt i samsvar med en standardisert test som er angitt i EN 60745; den kan brukes til å sammenligne et verktøy med et annet, og som et foreløpig overslag over eksponering for vibrasjoner ved bruk av verktøyet til de oppgavene som er nevnt

• bruk av verktøyet til andre oppgaver, eller med annet eller mangelfullt vedlikeholdt utstyr, kan gi en vesentlig økning av eksponeringsnivået
• tidsrommene när verktøyet er avslått eller när det går men ikke arbeider, kan gi en vesentlig reduksjon av eksponeringsnivået
  ! beskytt deg selv mot virkningene av vibrasjoner ved å vedlikeholde verktøyet og utstyret, holde hendene varme og organisere arbeidsmåten din
