BRUGSANVISNING 1763 AK SKIL

EU-overensstemmelseserklæring Borehammer Typenummer Vi erklærer som eneansvarlige, at det beskrevne produkt er i overensstemmelse med alle gældende bestemmelser i følgende direktiver og forordninger og opfylder følgende standarder. Tekniske bilag ved:

• Værktøjet er beregnet til hammerboring i beton, tegl og sten samt til let mejslingsarbejde; til boring i træ, metal og kunststof samt til skruearbejde dog med specikt tilbehør

• Hammersystemet i denne værktøj udkonkurrerer alle traditionelle slagboremaskiner ved boring i beton

• Dette værktøj er ikke beregnet til professionelt brug

• Dette værktøj er konstrueret til brug med alt standard SDS+ tilbehør

• Læs og gem denne betjeningsvejledning 2 TEKNISKE DATA 1 ✱) Enkelt slagstyrke iht. EPTA-Procedure 05/2009

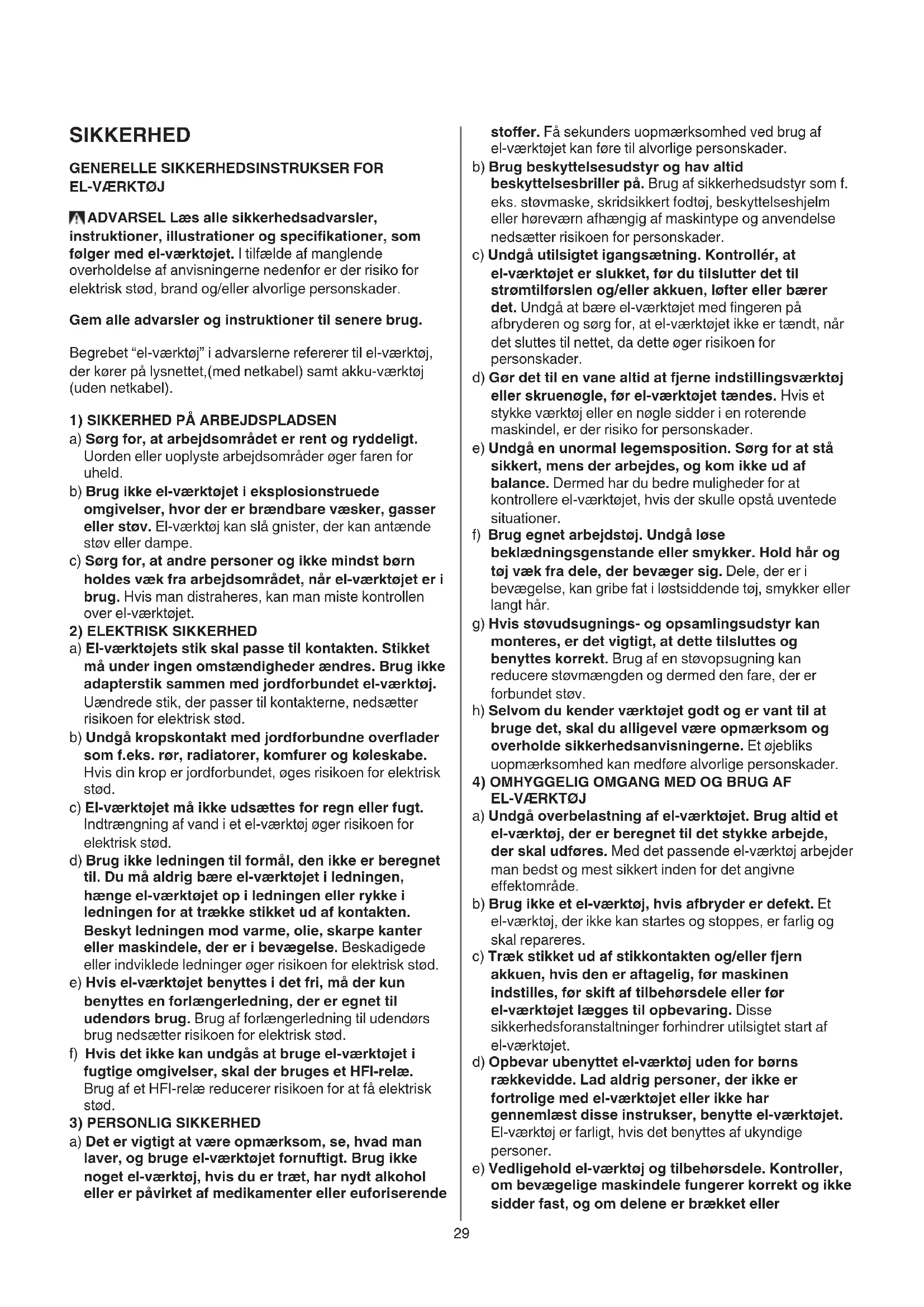

A Afbryder til tænd/sluk og regulering af omdrejningstal B Hjul til justering af maximal-hastighed C Knap til fastlåsning af afbryderen D Arm til ændring af omdrejningsretningen E Omskifter for valg af driftsmodus F Åbneknap G Låsemu H Adapter + 13 mm borepatron J Støttehåndtag K Ventilationshuller L Dybdestop29 SIKKERHED

ADVARSEL Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, som følger med el-værktøjet. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige personskader. Gem alle advarsler og instruktioner til senere brug. Begrebet “el-værktøj” i advarslerne refererer til el-værktøj, der kører på lysnettet,(med netkabel) samt akku-værktøj (uden netkabel).

1) SIKKERHED PÅ ARBEJDSPLADSEN

a) Sørg for, at arbejdsområdet er rent og ryddeligt. Uorden eller uoplyste arbejdsområder øger faren for uheld. b) Brug ikke el-værktøjet i eksplosionstruede omgivelser, hvor der er brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. c) Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over el-værktøjet.

2) ELEKTRISK SIKKERHED

a) El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. c) El-værktøjet må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød. d) Brug ikke ledningen til formål, den ikke er beregnet til. Du må aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. e) Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. f) Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.

3) PERSONLIG SIKKERHED

a) Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader. b) Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f. eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader. c) Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med ngeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader. d) Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. e) Undgå en unormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer. f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår og tøj væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. g) Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet støv. h) Selvom du kender værktøjet godt og er vant til at bruge det, skal du alligevel være opmærksom og overholde sikkerhedsanvisningerne. Et øjebliks uopmærksomhed kan medføre alvorlige personskader.

a) Undgå overbelastning af el-værktøjet. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne eektområde. b) Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres. c) Træk stikket ud af stikkontakten og/eller fjern akkuen, hvis den er aftagelig, før maskinen indstilles, før skift af tilbehørsdele eller før el-værktøjet lægges til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet. d) Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med el-værktøjet eller ikke har gennemlæst disse instrukser, benytte el-værktøjet. El-værktøj er farligt, hvis det benyttes af ukyndige personer. e) Vedligehold el-værktøj og tilbehørsdele. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller30 beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden el-værktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer. f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer. h) Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Hvis håndtag og gribeader er glatte, kan værktøjet ikke håndteres og styres sikkert, hvis der sker noget uventet.

a) Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.

• Kontrollér altid at forsyningsspændingen er den samme som den spænding, der er anført på værktøjets navneskilt (værktøj med betegnelsen 230V eller 240V kan også tilsluttes til 220V)

• Dette værktøj må ikke bruges af personer under 16 år

• Bearbejd ikke asbestholdigt materiale (asbest er kræftfremkaldende)

• Brug ikke værktøjet, hvis kablet er beskadiget; få det skiftet ud af en anerkendt fagmand

• Fjern altid først stikket fra kontakten, førend De foretager nogle ændringer eller skifter tilbehør TILBEHØR

• SKIL kan kun sikre en korrekt funktion af værktøjet, hvis der benyttes originalt tilbehør

• Der må kun benyttes tilbehør, hvis godkendte omdrejningstal er mindst så højt som værktøjets max. omdrejningstal i ubelastet tilstand INDEN BRUG

• Anvend helt udrullede og sikre forlængerledninger med en kapacitet på 16 A

• Undgå skader forårsaget af skruer, søm eller andre materialer i arbejdsstykket; fjern disse før De begynder at arbejde

• Fastgør emnet (det er sikrere at holde emner i en fastgøringsanordning eller skruestik end med hånden)

• Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab (kontakt med elektriske ledninger kan føre til brand og elektrisk stød; beskadigelse af en gasledning kan føre til eksplosion; brud på et vandrør kan føre til materiel skade eller elektrisk stød)

• Støv fra materiale som f.eks. maling, der indeholder bly, nogle træsorter, mineraler og metal kan være skadeligt (kontakt med eller indånding af støvet kan forårsage allergiske reaktioner og/eller sygdomme i luftvejene hos den, der anvender værktøjet, eller hos omkringstående); bær en støvmaske og arbejd med en støvudsugningsanordning, hvor en sådan kan sluttes til

• Visse slags støv er klassiceret som kræftfremkaldende (som f.eks. støv fra eg og bøg) især i forbindelse med tilsætningsstoer til træbehandling; bær en støvmaske og arbejd med en støvudsugningsanordning, hvor en sådan kan sluttes til

• Følg de nationale krav, hvad angår støv, for de materialer, du ønsker at arbejde med UNDER BRUG

• Brug høreværn (støjpåvirkning kan føre til tab af hørelse)

• Brug de ekstra håndgreb, der følger med værktøjet (manglende kontrol kan forårsage personlige skader)

• Hold el-værktøjet i de isolerede gribeflader, når du udfører arbejde, hvor indsatstilbehøret kan ramme bøjede strømledninger eller el-værktøjets eget kabel (kontakt med en spændingsførende ledning kan også sætte el-værktøjets metaldele under spænding, hvilket kan føre til elektrisk stød)

• Hold altid ledningen væk fra værktøjets bevægelige dele

• I tilfælde af elektrisk eller mekanisk fejlfunktion skal afbryderen straks afbrydes og stikket tages ud af kontakten

• Hvis kablet beskadiges eller skæres over under arbejdet, ikke berør kablet, og straks træk ud stikket

• Hvis boret blokerer uventet (førende til en rykagtig farlig reaktion), skal værktøjet straks afbrydes

• Vær opmærksom på de opstående kræfter af blokering (især ved boring i metal); anvend altid støttegrebet J 5 og sørg for at stå sikkert EFTER BRUG

• Efter endt arbejde skal afbryderen afbrydes og alle bevægelige dele være stoppet før værktøjet sættes til side FORKLARING TIL SYMBOLERNE PÅ VÆRKTØJET 2 Læs instruktionen inden brugen 3 Dobbelt isolering (jordforbindelse unødvendig) 4 Værktøj må ikke bortskaes som almindeligt aald BETJENING

• Fastlåsning af afbryderen til vedvarende drift 7

• Regulering af omdrejningstal til blød start 8

• Justering af maksimal-hastighed 9 Ved hjælp af hjulet B 5 kan maksimalhastigheden justeres trinløst fra min. til max.

• Ændring af omdrejningsretningen 0 - afbryderen A kan ikke aktiveres, hvis retningsskifteren ikke er indstillet korrekt ! ændre kun omdrejningsretningen når værktøjet er standset helt

• Valg af driftsmodus ! - tryk på knap F for at låse kontakt E op - drej kontakt E i den ønskede driftstilstand, indtil den smækker i lås ! begynd ikke at arbejde, før kontakt E er låst 1 = normal boring/skruning 2 = slagboring 3 = mejsling med roterende mejsel 4 = mejsling med fast mejsel31 ! vælg kun driftsmodus når værktøjet er slukket og stikket er taget ud af stikkontakten - hammer mekanismen aktiveres med et let tryk på værktøjet når boret er i berøring med materialet - det bedste hammerborings resultat opnås ved et let tryk på værktøjet; borehastigheden vil ikke blive forøget ved større tryk på værktøjet

• Mejsling med roterende mejsel @ ! sluk værktøjet og træk stikket ud af stikkontakten - vælg “roterende” mejsling

• Mejsling med fast mejsel # ! sluk værktøjet og træk stikket ud af stikkontakten - vælg “roterende” mejsling - anbring mejsel i den ønskede position - vælg “fast” mejsling

• Ombytning af bits $ ! SDS+ tilbehør skal renses og indfedtes let, før det isættes - træk låsemuen G tilbage og indsæt tilbehøret i SDS+ borepatronen, mens du drejer og trykker, til den sidder fast; tilbehør bliver automatisk låst fast - kontroller fastlåsningen ved at trække i tilbehøret - tag tilbehøret ud vet at trække låsemuen G tilbage ! SDS+ tilbehøret skal være frit bevægeligt hvorved opstår i tomgang en rundløbsafvigelse; tilbehøret bliver automatisk centreret ved boring og dette har ingen påvirkning af borehullets nøjagtighed ! brug ikke bits/mejsler med beskadiget skaft Til boring i træ, metal og kunststof samt til skruearbejde anvend adapter H % - adapter skal renses og indfedtes let, før det isættes - træk låsemuen G tilbage og indsæt adapter i SDS+ borepatronen, mens du drejer og trykker, til den sidder fast; adapter bliver automatisk låst fast - kontroller fastlåsningen ved at trække i adapter - stil afbryderen E 5 på normal borings indstilling (må kun aktiveres når værktøjet er slukket og stikket er taget ud af stikkontakten)

• Sikkerhedskobling Hvis tilbehøret blokerer, afbrydes fremdriften af spindlen (der fører til en skramlende lyd) - sluk straks for værktøjet - fjern blokeret tilbehør - tænd værktøjet igen

• Indstilling af boredybden ^

• Håndtering og styring af værktøjet & ! under arbejde, hold altid om værktøjet på de grå markerede grebsområde(r) - anvend altid støttegrebet J (kan justeres som vist) - hold ventilationshullerne udækkede - pres ikke for hårdt med værktøjet; lad værktøjet gøre arbejdet for dig

• Ved iskruning af en skrue nær endeader eller i endetræ bør der forbores for at undgå splinter i træet

• Splintfri boring i træ (

• Støvfri boring i vægge )

• Støvfri boring i lofter ¡

• Boring i iser uden udskridning ™

• For ere tips se www.skil.com VEDLIGEHOLDELSE/SERVICE

• Dette værktøj er ikke beregnet til professionelt brug

• Hold værktøjet og ledningen ren (især ventilationshullerne K 5) ! træk stikket ud før rensning

• Skulle el værktøjet trods omhyggelig fabrikation og kontrol holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for SKIL- elektroværktøj - send den uskilte værktøjet sammen med et købsbevis til forhandleren eller nærmeste SKIL serviceværksted (adresser og reservedelstegning af værktøjet ndes på www.skil.com) MILJØ

• Elværktøj, tilbehør og emballage må ikke bortskaffes som almindeligt affald (kun for EU-lande) - i henhold til det europæiske direktiv 2012/19/EF om bortskaelse af elektriske og elektroniske produkter og gældende national lovgivning, skal brugt elværktøj indsamles separat og bortskaes på en måde, der skåner miljøet mest muligt - symbolet 4 erindrer dig om dette, når udskiftning er nødvendig

• Måles efter EN 60745 er lydtrykniveau af dette værktøj 91,0 dB(A) og lydeektniveau 102,0 dB(A) (standard deviation: 3 dB), og vibrationsniveauet ✱ m/s² (vektorsum for tre retninger; usikkerhed K = 1,5 m/s²) ✱ ved hammerboring i beton 12,3 m/s² ✱ ved mejsling 10,9 m/s²

• Det vibrationsniveau er målt i henhold til den standardiserede test som anført i EN 60745; den kan benyttes til at sammenligne to stykker værktøj og som en foreløbig bedømmelse af udsættelsen for vibrationer, når værktøjet anvendes til de nævnte formål - anvendes værktøjet til andre formål eller med andet eller dårligt vedligeholdt tilbehør, kan dette øge udsættelsesniveauet betydeligt - de tidsrum, hvor værktøjet er slukket, eller hvor det kører uden reelt at udføre noget arbejde, kan reducere udsættelsesniveauet betydeligt ! beskyt dig selv imod virkningerne af vibrationer ved at vedligeholde værktøjet og dets tilbehør, ved at holde dine hænder varme og ved at organisere dine arbejdsmønstre32

• Dette verktøjet er spesielt konstruert til bruk sammen med alt standard SDS+ tilbehør

• Bruk ikke verktøyet dersom kabel er skadet; få den skiftet ud af en anerkendt fagmand
