KASUTUSJUHEND 1763 AK SKIL

EL-vastavusdeklaratsioon Puurvasar Tootenumber Kinnitame ainuvastutajatena, et nimetatud tooted vastavad järgnevalt loetletud direktiivide ja määruste kõikidele asjaomastele nõuetele ja on kooskõlas järgmiste normidega. Tehnilised dokumendid saadaval:

• Tööriist on ettenähtud betooni, müüritise ja kivimi vasarapuurimiseks ning kergeteks meiseldustöödeks; puidu, metalli ja plastmaterjalide puurimiseks ning kruvikeeramistöödeks tuleb kasutada spetsiaalseid lisatarvikuid

• Tööriista vasarapuurimissüsteem ületab betooni puurimiselvõimsuse poolest kõiki tavalisi löökpuurtrelle

• See tööriist pole mõeldud professionaalseks kasutamiseks

• Tööriist on võimalik kasutada kõiki tavapäraseid SDS+ tarvikuid

• Palun lugege käesolev kasutusjuhend hoolikalt läbi ja hoidke alles 2 TEHNILISED ANDMED 1 ✱) Löögitugevus EPTA-Procedure 05/2009 kohaselt SEADME OSAD 5 A Lüliti tööriista sisse-/väljalülitamiseks ja kiiruse kontrollimiseks B Maksimumkiiruse kontrollregulaator C Lüliti lukustusnupp D Hoob pöörlemissuuna muutmiseks E TööreÏiimi lüliti F Lahtikeeramise nupp G Fikseerimisrõngas H Adapter + 13 mm padrun J Lisakäepide K Õhutusavad L Sügavusmõõdik OHUTUS

TÄHELEPANU Lugege läbi kõik elektrilise tööriistaga kaasas olevad ohutusnõuded ja juhised ning tutvuge jooniste ja tehniliste andmetega. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Hoidke kõik ohutusnõuded ja juhised edaspidiseks alles. Allpool kasutatud mõiste “elektriline tööriist” käib võrgutoitega (toitejuhtmega) elektriliste tööriistade ja akutoitega (ilma toitejuhtmeta) elektriliste tööriistade kohta.93

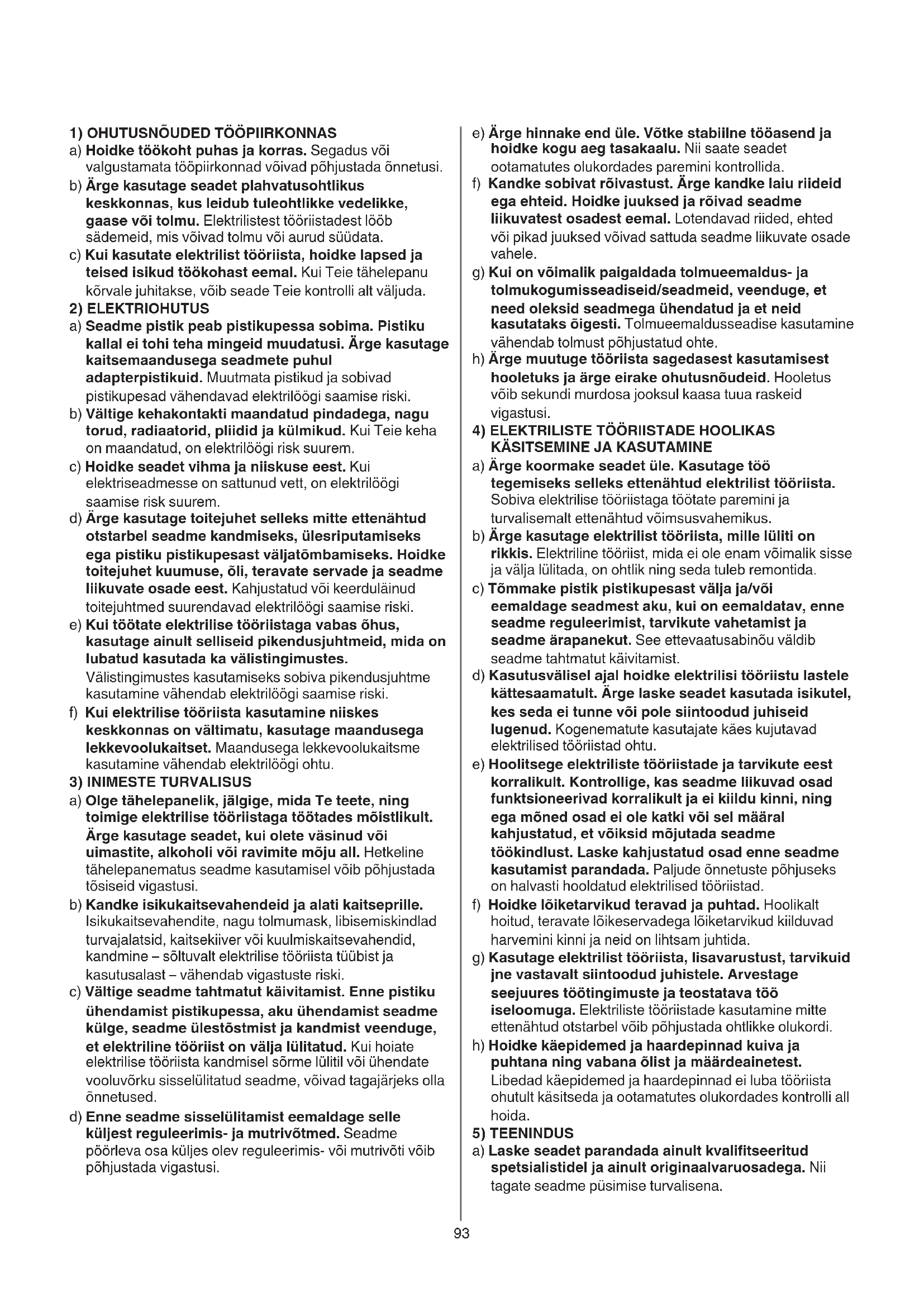

1) OHUTUSNÕUDED TÖÖPIIRKONNAS

a) Hoidke töökoht puhas ja korras. Segadus või valgustamata tööpiirkonnad võivad põhjustada õnnetusi. b) Ärge kasutage seadet plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata. c) Kui kasutate elektrilist tööriista, hoidke lapsed ja teised isikud töökohast eemal. Kui Teie tähelepanu kõrvale juhitakse, võib seade Teie kontrolli alt väljuda.

a) Seadme pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega seadmete puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi saamise riski. b) Vältige kehakontakti maandatud pindadega, nagu torud, radiaatorid, pliidid ja külmikud. Kui Teie keha on maandatud, on elektrilöögi risk suurem. c) Hoidke seadet vihma ja niiskuse eest. Kui elektriseadmesse on sattunud vett, on elektrilöögi saamise risk suurem. d) Ärge kasutage toitejuhet selleks mitte ettenähtud otstarbel seadme kandmiseks, ülesriputamiseks ega pistiku pistikupesast väljatõmbamiseks. Hoidke toitejuhet kuumuse, õli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi saamise riski. e) Kui töötate elektrilise tööriistaga vabas õhus, kasutage ainult selliseid pikendusjuhtmeid, mida on lubatud kasutada ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi saamise riski. f) Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage maandusega lekkevoolukaitset. Maandusega lekkevoolukaitsme kasutamine vähendab elektrilöögi ohtu.

3) INIMESTE TURVALISUS

a) Olge tähelepanelik, jälgige, mida Te teete, ning toimige elektrilise tööriistaga töötades mõistlikult. Ärge kasutage seadet, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi. b) Kandke isikukaitsevahendeid ja alati kaitseprille. Isikukaitsevahendite, nagu tolmumask, libisemiskindlad turvajalatsid, kaitsekiiver või kuulmiskaitsevahendid, kandmine – sõltuvalt elektrilise tööriista tüübist ja kasutusalast – vähendab vigastuste riski. c) Vältige seadme tahtmatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestõstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sõrme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla õnnetused. d) Enne seadme sisselülitamist eemaldage selle küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi. e) Ärge hinnake end üle. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate seadet ootamatutes olukordades paremini kontrollida. f) Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed ja rõivad seadme liikuvatest osadest eemal. Lotendavad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele. g) Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid/seadmeid, veenduge, et need oleksid seadmega ühendatud ja et neid kasutataks õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte. h) Ärge muutuge tööriista sagedasest kasutamisest hooletuks ja ärge eirake ohutusnõudeid. Hooletus võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.

a) Ärge koormake seadet üle. Kasutage töö tegemiseks selleks ettenähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate paremini ja turvalisemalt ettenähtud võimsusvahemikus. b) Ärge kasutage elektrilist tööriista, mille lüliti on rikkis. Elektriline tööriist, mida ei ole enam võimalik sisse ja välja lülitada, on ohtlik ning seda tuleb remontida. c) Tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku, kui on eemaldatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib seadme tahtmatut käivitamist. d) Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatult. Ärge laske seadet kasutada isikutel, kes seda ei tunne või pole siintoodud juhiseid lugenud. Kogenematute kasutajate käes kujutavad elektrilised tööriistad ohtu. e) Hoolitsege elektriliste tööriistade ja tarvikute eest korralikult. Kontrollige, kas seadme liikuvad osad funktsioneerivad korralikult ja ei kiildu kinni, ning ega mõned osad ei ole katki või sel määral kahjustatud, et võiksid mõjutada seadme töökindlust. Laske kahjustatud osad enne seadme kasutamist parandada. Paljude õnnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad. f) Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hoitud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida. g) Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt siintoodud juhistele. Arvestage seejuures töötingimuste ja teostatava töö iseloomuga. Elektriliste tööriistade kasutamine mitte ettenähtud otstarbel võib põhjustada ohtlikke olukordi. h) Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana õlist ja määrdeainetest. Libedad käepidemed ja haardepinnad ei luba tööriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida.

a) Laske seadet parandada ainult kvalifitseeritud spetsialistidel ja ainult originaalvaruosadega. Nii tagate seadme püsimise turvalisena.94

• Kontrollige alati, kas võrgupinge ühtib tööriista andesildil toodud pingega (andmesildil toodud 230V või 240V korral võib tööriistad kasutada ka 220V võrgupinge puhul)

• Tööriista kasutaja peab olema vähemalt 16 aastat vana

• Asbestisisaldava materjali töötlemine on keelatud (asbest võib tekitada vähki)

• Ärge kunagi kasutage kahjustatud toitejuhtmega tööriista; laske toitejuhe remonditöökojas välja vahetada

• Enne seadme reguleerimist või tarviku vahetust eemaldage seade vooluvõrgust (tõmmake pistik pistikupesast välja) TARVIKUD

• SKIL tagab seadme häireteta töö üksnes originaaltarvikute kasutamisel

• Kasutage vaid neid tarvikuid, mille lubatud pöörete arv on vähemalt sama suur nagu maksimaalsed tühikäigupöörded ENNE KASUTAMIST

• Pikendusjuhtmete kasutamisel jälgige, et juhe oleks lõpuni lahti keritud ja vastaks 16 A voolutugevusele

• Vältige töödeldavas esemes olevatest kruvidest, naeltest vms põhjustatud kahjustusi; eemaldage need enne töö alustamist

• Fikseerige toorik (fiksaatoriga kinnitatud või kruustangide vahele pandud toorik püsib kindlamini paigal kui lihtsalt käega hoides)

• Varjatult paiknevate elektrijuhtmete, gaasi- või veetorude avastamiseks kasutage sobivaid otsimisseadmeid või pöörduge kohaliku elektri-, gaasi- või vee-ettevõtte poole (kokkupuutel elektrijuhtmetega tulekahju- ja elektrilöögioht; gaasitorustiku vigastamisel plahvatusoht; veetorustiku vigastamisel materiaalne kahju või elektrilöögioht)

• Värviga kaetud juhtmed, mõned puiduliigid, mineraalid ja metall eraldavad tolmu, mis võib olla kahjulik (kokkupuude tolmuga või selle sissehingamine võib seadme kasutajal või läheduses viibivatel inimestel põhjustada allergilisi reaktsioone ja/või hingamisteede haigusi); kandke tolmumaski ja vajaduse korral töötage külgeühendatava tolmueemaldusseadmega

• Teatud tüüpi tolm on klassifitseeritud kantserogeensena (nt tammest ja kasest eralduv tolm), eriti koos puidu niiskuse reguleerimiseks kasutatavate lisanditega; kandke tolmumaski ja vajaduse korral töötage külgeühendatava tolmueemaldusseadmega

• Erinevate materjalide töötlemisel tekkiva tolmu käitlemisel tuleb järgida kehtivaid nõudeid KASUTAMISE AJAL

• Kandke kuulmiskaitsevahendeid (müra voib kahjustada kuulmist)

• Kasutage seadme tarnekomplekti kuuluvaid lisakäepidemeid (kontrolli kaotus seadme üle voib pohjustada vigastusi)

• Kui teostate töid, mille puhul võib tarvik tabada varjatud elektrijuhtmeid või seadme enda toitejuhet, hoidke seadet ainult isoleeritud käepidemetest (kontakt pinge all oleva elektrijuhtmega võib pingestada seadme metallosad ja põhjustada elektrilöögi)

• Vältige toitejuhtme kokkupuutumist seadme pöörlevate osadega

• Seadme elektrilise või mehhaanilise häire korral lülitage seade viivitamatult välja ja eemaldage pistik vooluvõrgust

• Kui toitejuhe saab töötamisel ajal kahjustada või see lõigatakse läbi, ärge toitejuhet puutuge, vaid eemaldage koheselt pistik vooluvõrgust

• Kui puur ootamatult blokeerub (põhjustades järsu, ohtliku reaktsiooni), lülitage seade koheselt välja

• Pöörake tähelepanu blokeerumisel tekkivatele jõududele (eriti metalli puurimisel); hoidke tööriista alati külgkäepidemest J 5 ja võtke stabiilne tööasend

• Enne tööriista juurest lahkumist lülitage see välja ning oodake, kuni selle liikuvad osad on täielikult seiskunud

TÖÖRIISTAL OLEVATE SÜMBOLITE SELGITUS

2 Enne kasutamist tutvuge kasutusjuhendiga 3 Topeltisolatsioon (maandusjuhe pole vajalik) 4 Ärge visake kasutuskõlbmatuks muutunud tööriista ära koos olmejäätmetega KASUTAMINE

• Lüliti lukustamine pidevaks tööks 7

• Pöörete arvu reguleerimine sujuvaks käivituseks 8

• Maksimumkiiruse kontroll 9 Regulaatoriga B 5 saab maksimaalpöördeid vastavas vahemikus sujuvalt reguleerida

• Pöörlemissuuna ümberlülitamine 0 - kui lüliti ei ole korralikult fikseerunud vasakus/paremas asendis, ei ole võimalik töölülitile A vajutada ! pöörlemissuunda tohib muuta üksnes siis, kui seade on täielikult seiskunud

• Töörežiimi valik ! - vajutage nupule F lüliti E lahtikeeramiseks - pöörake lüliti E soovitud tööasendisse kuni see klõpsatab kinni ! alutage töötamist vaid siis, kui lüliti E on lukustatud 1 = tavaline puurimine/ kruvide keeramine 2 = löökpuurimine 3 = meiseldamine pöörleva meisliga 4 = meiseldamine fikseeritud meisliga ! töörežiimi tohib muuta vaid siis, kui seade on välja lülitatud ja pistik on vooluvõrgust eemaldatud - vasarapuurimismehhanismi aktiveerib tööriistale avaldatav kerge surve, kui puur puutub vastu töödeldavat eset - parimad vasarapuurimistulemused saate, kui rakendate tööriistale üksnes kerget survet; tugevam surve ei paranda puurimistulemust

• Meiseldamine pöörleva meisliga @ ! lülitage seade välja ja eemaldage pistik pistikupesast - valige “pöörlemisega” meiseldusrežiim

• Meiseldamine fikseeritud meisliga # ! lülitage seade välja ja eemaldage pistik pistikupesast - valige “pöörlemisega” meiseldusrežiim - pöörake meisel soovitud asendisse - valige fikseeritud meiseldusrežiim95

• Otsakute vahetamine $ ! enne padrunisse asetamist tuleb SDS+ tarvik puhastada ja kergelt määrida - tõmmake fikseerimisrõngas G tagasi ja lükake tarvik pöördliigutusega SDS+ padrunisse; tarvik lukustub automaatselt - kontrollige lukustust, tõmmates tarvikust - tarviku eemaldamiseks tõmmake fikseerimisrõngast G tahapoole ! SDS+ tarvik peab saama padrunis vabalt liikuda; see põhjustab tühikäigul tarviku mõningase “viskumise”; puurimisel tsentreerub tarvik padrunis automaatselt ja seetõttu ei mõjuta tühikäigul tekkiv “viskumine” puurimistäpsust ! ärge kasutage kahjustatud varrega otsakuid/ meisleid Puidu, metalli ja plastmaterjalide puurimiseks ning kruvide keeramiseks kasutage adapterit H % - enne paigaldamist tuleb adapter puhastada ja kergelt määrida - tõmmake fikseerimisrõngas G tagasi ja lükake adapter pöördliigutusega SDS+ padrunisse; adapter lukustub automaatselt - kontrollige lukustust, tõmmates adapterist - ükake lüliti E 5 tavalise puurimise asendisse (kui seade on välja lülitatud ja pistik on vooluvõrgust eemaldatud)

• Kaitsesidur Peatab tarviku kinnikiildumisel spindli pöörlemise - lülitage seade kohe välja - eemaldage kinnikiildunud tarvik - lülitage seade uuesti sisse

• Puurimissügavuse reguleerimine ^

• Tööriista hoidmine ja juhtimine & ! töötamise ajal hoidke tööriista kinni korpuse ja käepideme halli värvi osadest - hoidke tööriista alati külgkäepidemest J (reguleeritav vastavalt joonisele) - hoidke õhutusavad kinnikatmata - ärge suruge tööriistale liigselt; laske sellel enda heaks töötada TÖÖJUHISED

• Kasutage sobivaid otsakuid * ! kasutage ainult teravaid otsakuid/meisleid

• Metalli puurimisel - kui vajate suuremat auku, puurige algul ette väike auk - määrige otsakuid aeg-ajalt õliga

• Kruvi keeramisel puidu otsapiirkonda on soovitav auk ette puurida, et vältida puidu lõhenemist

• Puidu puurimine puitu kahjustamata (

• Müüritise puurimine tolmu tekitamata )

• Lagede puurimine tolmu tekitamata ¡

• Keraamiliste plaatide puurimine, ilma et puur libiseks ™

• Rohkem nõuandeid leiate aadressil www.skil.com HOOLDUS/TEENINDUS

• Tööriist pole mõeldud professionaalseks kasutamiseks

• Hoidke seade ja toitejuhe alati puhtad (eriti õhutusavad K

! enne puhastamist eemaldage seade vooluvõrgust

• Tööriist on hoolikalt valmistatud ja testitud; kui tööriist sellest hoolimata rikki läheb, tuleb see lasta parandada SKILi elektriliste käsitööriistade volitatud remonditöökojas - toimetage lahtimonteerimata seade koos ostukviitungiga tarnijale või lähimasse SKILI lepingulisse töökotta (aadressid ja tööriista varuosade joonise leiate aadressil www.skil.com) KESKKOND

• Ärge visake kasutuskõlbmatuks muutunud elektrilisi tööriistu, lisatarvikuid ja pakendeid ära koos olmejäätmetega (üksnes EL liikmesriikidele) - vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi nõuete kohaldamisele liikmesriikides tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad koguda eraldi ja keskkonnasäästlikult korduvkasutada või ringlusse võtta - seda meenutab Teile sümbol 4

• Vastavalt kooskõlas normiga EN 60745 läbi viidud mõõtmistele on tööriista helirõhk 91,0 dB(A) ja helitugevus 102,0 dB(A) (standardkõrvalekalle: 3 dB), ja vibratsioon ✱ m/s² (kolme telje vektorsumma; mõõtemääramatus K = 1,5 m/s²) ✱ betooni vasarapuurimisel 12,3 m/s² ✱ meiseldustöödel 10,9 m/s²

• Tekkiva vibratsiooni tase on mõõdetud vastavalt standardis EN 60745 kirjeldatud standarditud testile; seda võib kasutada tööriistade võrdlemiseks ja tööriista kasutamisel ettenähtud töödeks esineva vibratsiooni esialgseks hindamiseks - tööriista kasutamisel muudeks rakendusteks või teiste/ halvasti hooldatud tarvikute kasutamisel võib vibratsioon märkimisväärselt suureneda - ajal, kui tööriist on väljalülitatud või on küll sisselülitatud, kuid tegelikult seda ei kasutata, võib vibratsioon märkimisväärselt väheneda ! enda kaitsmiseks vibratsiooni eest hooldage tööriista ja selle tarvikuid korralikult, hoidke oma käed soojad ja tagage sujuv töökorraldus
