MANUALE UTENTE 1763 AK SKIL

Dichiarazione di conformità UE Martello perforatore Codice prodotto Dichiariamo sotto la nostra piena responsabilità che i prodotti indicati sono conformi a tutte le disposizioni pertinenti delle direttive e dei regolamenti elencati di seguito, nonché alle seguenti normative. Documentazione tecnica presso:

Martello perforatore 1763 INTRODUZIONE

• L’utensile è idoneo così per la foratura con meccanismo battente pneumatico nel calcestruzzo, nei laterizi e nella pietra come per lavori leggieri di scalpellatura; per forare nel legno, metallo e materie plastiche e per avvitare è necessario applicare un accessorio specico

• Il meccanismo battente pneumatico di quest’utensile supera qualsiasi altro trapano a percussione nella perforazione del calcestruzzo

• Questo utensile non è inteso per un uso professionale

• Quest’utensile è progettato per l’uso in combinazione con tutti gli accessori SDS+

• Leggete e conservate questo manuale di istruzione 2 DATI TECNICI 1 ✱) Forza colpo singolo corrispondente alla procedura EPTA 05/2009 ELEMENTI UTENSILE 5 A Interruttore di accensione/spegnimento e regolazione della velocità B Rotella di controllo della velocità massima C Pulsante di blocco dell’interruttore D Leva per l’inversione del senso di rotazione E Commutatore per la selezione della modalità di funzionamento F Pulsante di sblocco G Bussola di bloccaggio H Adattatore + mandrino da 13 mm J Impugnatura ausiliaria K Feritoie di ventilazione L Asta di profondità46 SICUREZZA

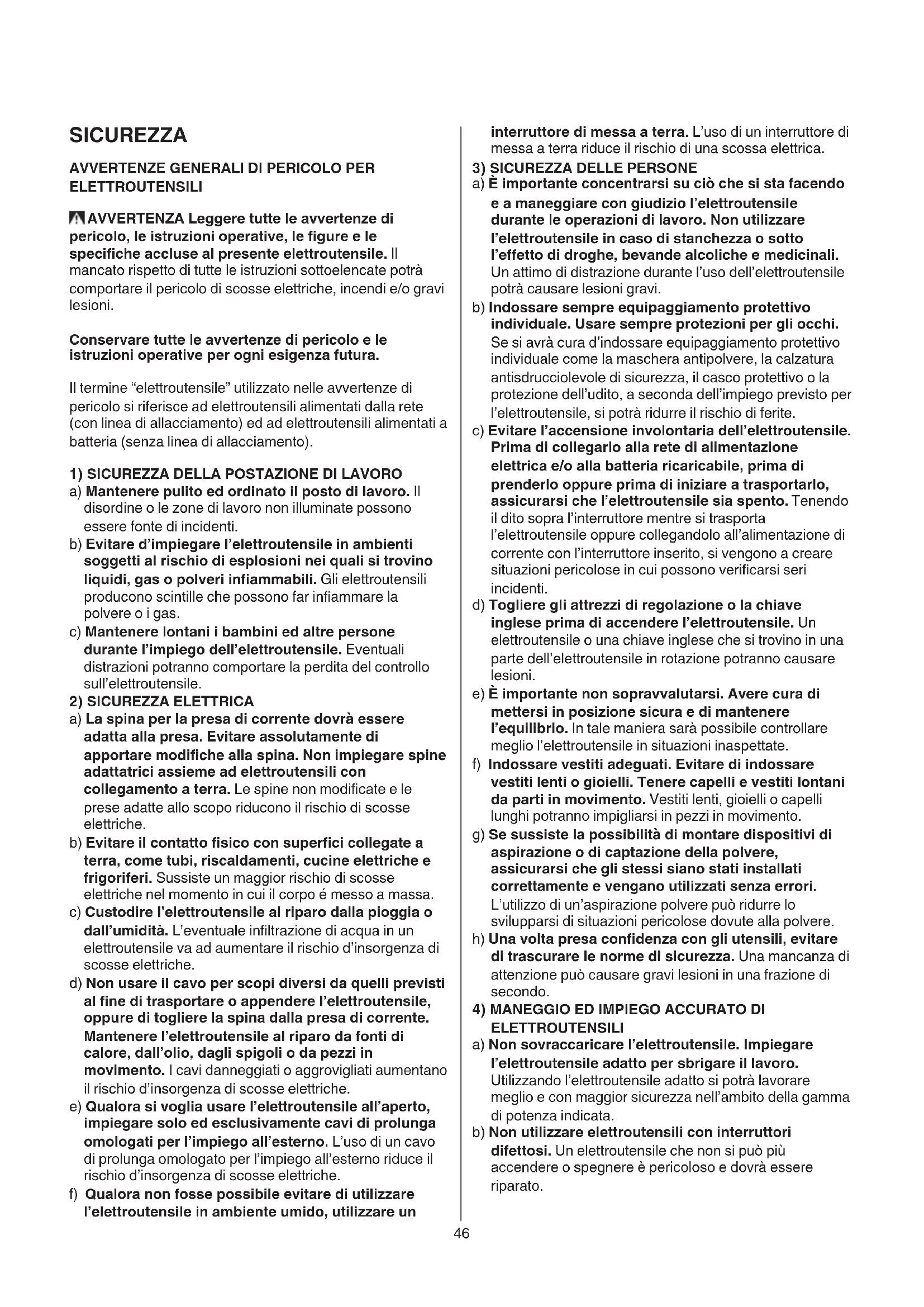

AVVERTENZE GENERALI DI PERICOLO PER

ELETTROUTENSILI AVVERTENZA Leggere tutte le avvertenze di pericolo, le istruzioni operative, le figure e le specifiche accluse al presente elettroutensile. Il mancato rispetto di tutte le istruzioni sottoelencate potrà comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine “elettroutensile” utilizzato nelle avvertenze di pericolo si riferisce ad elettroutensili alimentati dalla rete (con linea di allacciamento) ed ad elettroutensili alimentati a batteria (senza linea di allacciamento).

1) SICUREZZA DELLA POSTAZIONE DI LAVORO

a) Mantenere pulito ed ordinato il posto di lavoro. Il disordine o le zone di lavoro non illuminate possono essere fonte di incidenti. b) Evitare d’impiegare l’elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far inammare la polvere o i gas. c) Mantenere lontani i bambini ed altre persone durante l’impiego dell’elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull’elettroutensile.

2) SICUREZZA ELETTRICA

a) La spina per la presa di corrente dovrà essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili con collegamento a terra. Le spine non modicate e le prese adatte allo scopo riducono il rischio di scosse elettriche. b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo é messo a massa. c) Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità. L’eventuale inltrazione di acqua in un elettroutensile va ad aumentare il rischio d’insorgenza di scosse elettriche. d) Non usare il cavo per scopi diversi da quelli previsti al fine di trasportare o appendere l’elettroutensile, oppure di togliere la spina dalla presa di corrente. Mantenere l’elettroutensile al riparo da fonti di calore, dall’olio, dagli spigoli o da pezzi in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche. e) Qualora si voglia usare l’elettroutensile all’aperto, impiegare solo ed esclusivamente cavi di prolunga omologati per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche. f) Qualora non fosse possibile evitare di utilizzare l’elettroutensile in ambiente umido, utilizzare un interruttore di messa a terra. L’uso di un interruttore di messa a terra riduce il rischio di una scossa elettrica.

3) SICUREZZA DELLE PERSONE

a) È importante concentrarsi su ciò che si sta facendo e a maneggiare con giudizio l’elettroutensile durante le operazioni di lavoro. Non utilizzare l’elettroutensile in caso di stanchezza o sotto l’effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile potrà causare lesioni gravi. b) Indossare sempre equipaggiamento protettivo individuale. Usare sempre protezioni per gli occhi. Se si avrà cura d’indossare equipaggiamento protettivo individuale come la maschera antipolvere, la calzatura antisdrucciolevole di sicurezza, il casco protettivo o la protezione dell’udito, a seconda dell’impiego previsto per l’elettroutensile, si potrà ridurre il rischio di ferite. c) Evitare l’accensione involontaria dell’elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’elettroutensile sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui possono vericarsi seri incidenti. d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l’elettroutensile. Un elettroutensile o una chiave inglese che si trovino in una parte dell’elettroutensile in rotazione potranno causare lesioni. e) È importante non sopravvalutarsi. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio. In tale maniera sarà possibile controllare meglio l’elettroutensile in situazioni inaspettate. f) Indossare vestiti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere capelli e vestiti lontani da parti in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati senza errori. L’utilizzo di un’aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere. h) Una volta presa confidenza con gli utensili, evitare di trascurare le norme di sicurezza. Una mancanza di attenzione può causare gravi lesioni in una frazione di secondo.

4) MANEGGIO ED IMPIEGO ACCURATO DI

ELETTROUTENSILI a) Non sovraccaricare l’elettroutensile. Impiegare l’elettroutensile adatto per sbrigare il lavoro. Utilizzando l’elettroutensile adatto si potrà lavorare meglio e con maggior sicurezza nell’ambito della gamma di potenza indicata. b) Non utilizzare elettroutensili con interruttori difettosi. Un elettroutensile che non si può più accendere o spegnere è pericoloso e dovrà essere riparato.47 c) Prima di procedere ad operazioni di regolazione sull’elettroutensile, prima di sostituire parti accessorie oppure prima di posare l’elettroutensile al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile, se rimovibile. Tale precauzione eviterà che l’elettroutensile possa essere messo in funzione inavvertitamente. d) Custodire gli elettroutensili non utilizzati al di fuori della portata dei bambini. Non fare usare l’elettroutensile a persone che non sono abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono pericolosi se utilizzati da persone inesperte. e) Eseguire la manutenzione degli elettroutensili e degli accessori. Verificare che le parti mobili dell’elettroutensile funzionino perfettamente e non s’inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell’elettroutensile stesso. Far riparare le parti danneggiate prima d’impiegare l’elettroutensile. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata eettuata poco accuratamente. f) Mantenere affilati e puliti gli elettroutensili da taglio. Gli elettroutensili da taglio curati con particolare attenzione e con taglienti alati s’inceppano meno frequentemente e sono più facili da condurre. g) Utilizzare elettroutensili, accessori, attrezzi, ecc. in conformità con le presenti istruzioni. Osservare le condizioni di lavoro ed il lavoro da eseguirsi durante l’impiego. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. h) Mantenere impugnature e superfici di presa asciutte, pulite e prive di olio e grasso. Impugnature e superci di presa scivolose non consentono di manipolare e controllare l’utensile in caso di situazioni inaspettate.

a) Fare riparare l’elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell’elettroutensile.

• Controllare che la tensione dell’alimentazione sia la stessa di quella indicata sulla targhetta dell’utensile (gli utensili con l’indicazione di 230V o 240V possono essere collegati anche alla rete di 220V)

• Questo utensile non dev’essere utilizzato da persone di età inferiore ai 16 anni

• Non lavorare mai materiali contenenti amianto (l’amianto è ritenuto materiale cancerogeno)

• Non usare l’utensile quando il cavo è danneggiato; farlo sostituire da personale qualicato

• Staccate sempre la spina dell’utensile prima di effettuare regolazioni o cambiare gli accessori ACCESSORI

• La SKIL garantisce un perfetto funzionamento dell’utensile soltanto se vengono utilizzati accessori originali

• Utilizzate solo accessori il cui numero massimo di giri corrisponda almeno al massimo dei numeri di giri dell’utensile

• Usare cavi di prolunga completamente srotolati e sicure con una capacità di 16 Amp

• Evitate possibili danneggiamenti da viti e chiodi sporgenti; rimuoverli prima di iniziare la lavorazione

• Fissare il pezzo da lavorare (un pezzo in lavorazione rimane bloccato in posizione con maggiore sicurezza se ssato con appositi dispositivi di serraggio o con una morsa e non tenendolo con la mano)

• Al fine di rilevare possibili linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice (un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche; danneggiando linee del gas si può creare il pericolo di esplosioni; penetrando una tubazione dell’acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica)

• Le polveri di materiali come vernici contenenti piombo, alcune specie di legno, minerali e metallo possono essere nocive (il contatto con queste polveri o la loro inalazione possono causare reazioni allergiche e/o disturbi respiratori all’operatore o ad altre persone presenti sul posto); indossare una maschera protettiva per la polvere e utilizzare un dispositivo per l’estrazione della polvere se è presente una presa di collegamento

• Alcuni tipi di polvere sono classicati come cancerogeni (quali le polveri di quercia e faggio) specialmente se associate ad additivi per il trattamento del legno; indossare una maschera protettiva per la polvere e utilizzare un dispositivo per l’estrazione della polvere se è presente una presa di collegamento

• Rispettare le istruzioni nazionali riguardanti l’estrazione della polvere per i materiali in lavorazione

• Portare cuffie di protezione (l’eetto del rumore può provocare la perdita dell’udito)

• Utilizzare le impugnature supplementari fornite insieme all’utensile (la perdita di controllo sull’utensile può comportare il pericolo di incidenti)

• Tenere l’elettroutensile per le superfici isolate dell’impugnatura qualora venissero effettuati lavori durante i quali l’accessorio potrebbo venire a contatto con cavi elettrici nascosti oppure con il proprio cavo di rete (il contatto con un cavo sotto tensione può mettere sotto tensione anche parti metalliche dell’elettroutensile, causando una scossa elettrica)

• Mantenere sempre il cavo distante dalle parti in movimento dell’utensile

• Nel caso di cattivo funzionamento elettrico o meccanico, spegnete subito l’utensile e staccate la spina48

• Se durante un’operazione di lavoro viene danneggiato oppure troncato il cavo, non toccare il cavo ma estrarre immediatamente la spina dalla presa

• Se la punta si blocca inaspettatamente (provocando un contraccolpo di reazione), spegnete subito l’utensile

• Attenzione alle forze sviluppate in caso di bloccaggio dell’utensile (specialmente nella foratura del metallo); utilizzare sempre l’impugnatura ausiliaria J 5 ed assumete una sicura posizione di lavoro

• Quando riponete l’utensile accertatevi che non ci siano parti in movimento e che il motore sia spento

SPIEGAZIONE DEI SIMBOLI PRESENTI

SULL’UTENSILE 2 Leggere il manuale di istruzioni prima dell’uso 3 Doppio isolamento (non è necessario alcun cavo di terra) 4 Non gettare l’utensile tra i riuti domestici USO

• Blocco dell’interruttore per il funzionamento continuo 7

• Regolazione della velocità per un avviamento lento 8

• Controllo della velocità massima 9 Con la rotella B 5 potete scegliere progressivamente la velocità massima da minima a massima

• Inversione del senso di rotazione 0 - quando la posizione sinistra/destra non è inserita propriamente l’interruttore A non può essere attivato ! invertire il senso di rotazione solo quando l’utensile si è arrestato completamente

• Selezione della modalità di funzionamento ! - premete il pulsante F per sbloccare l’interruttore E - ruotate l’interruttore E sulla modalità di funzionamento desiderata, nché non scatta in posizione ! accendete l’utensile sono quando l’interruttore E è bloccato 1 = foratura normale/avvitatura 2 = foratura a percussione 3 = scalpellatura con scalpello girevole 4 = scalpellatura con scalpello sso ! selezionare la modalità di funzionamento solo quando l’utensile è spento e quando la spina è scollegata - il meccanismo battente pneumatico è attivato applicando una leggera pressione sull’utensile quando la punta è a contatto con il piano di lavoro - i migliori risultati di foratura con meccanismo battente pneumatico si ottengono solo applicando una leggera pressione sull’utensile; la prestazione di perforazione non migliorerà applicando più pressione sull’utensile

• Scalpellatura con scalpello girevole @ ! spegnete l’utensile e togliete la spina dalla presa di corrente - selezionare la modalità della scalpellatura con “rotazione”

• Scalpellatura con scalpello sso # ! spegnete l’utensile e togliete la spina dalla presa di corrente - selezionare la modalità della scalpellatura con “rotazione” - posizionare lo scalpello nel punto desiderato - selezionare la modalità della scalpellatura “ssa”

• Cambio delle punte $ ! prima dell’impiego pulire ed ingrassare leggermente l’accessorio SDS+ - tirare all’indietro la bussola di bloccaggio G ed inserire l’accessorio nel mandrino SDS+ ruotandolo e spingendolo no all’innesto; l’accessorio si blocca automaticamente - controllare il bloccaggio tirando l’accessorio - rimuovere l’accessorio tirando all’indietro la bussola di bloccaggio G ! l’accessorio SDS+ deve essere mobile: si forma così una eccentricità durante il funzionamento a vuoto, che viene annullata automaticamente durante la foratura; questo sistema non ha nessun effetto sulla precisione di foratura ! non utilizzare punte/scalpelli con il gambo danneggiato Per forare nel legno, metallo e materie plastiche e per avvitare utilizzare il adattatore H % - prima dell’impiego pulire ed ingrassare leggermente l’adattatore - tirare all’indietro la bussola di bloccaggio G ed inserire l’adattatore nel mandrino SDS+ ruotandolo e spingendolo no all’innesto; l’adattatore si blocca automaticamente - controllare il bloccaggio tirando l’adattatore - spostare l’interruttore E 5 nel funzionamento di perforazione normale (azionare solo quando l’utensile è spento e quando la spina è scollegata)

• Frizione di sicurezza Nel caso l’accessorio si blocchi, viene interrotta la trasmissione all’alberino (provocando un rumore intermittente) - spegnere subito l’utensile - rimuovere l’accessorio bloccato - avviare nuovamente l’utensile

• Regolazione della profondità di perforazione ^

• Tenuta e guida dell’utensile & ! durante la lavorazione, impugna l’utensile sempre in corrispondenza della(e) area(e) grigia(e) - utilizzare sempre l’impugnatura ausiliaria J (può venire regolata come illustrato) - tenete libere le feritoie di ventilazione - non applicate una pressione eccessiva all’utensile; lasciate che sia l’utensile a lavorare per voi CONSIGLIO PRATICO

• Usare le punte appropriate * ! usare solo punte/scalpelli affilate

• Quando le parti da forare sono ferrose - preparare un piccolo foro, quando è richiesto un grande foro - lubricare la punta di tanto in tanto con olio

• Quando avvitate una vite in vicinanza dei bordi dell’asse, è preferibile fare un foro precedentemente per evitare le spaccature di legno

• Forature antischeggia nel legno (

• Foratura senza polvere nel muro )

• Foratura senza polvere nel sotto ¡

• Foratura di piastrelle senza scivolamento ™

• Per altri consigli consultare il sito www.skil.com49 MANUTENZIONE / ASSISTENZA

• Questo utensile non è inteso per un uso professionale

• Tenete sempre puliti utensile e cavo (soprattutto le feritoie di ventilazione K 5) ! prima di pulire estrarre la spina dalla presa

• Se nonostante gli accurati procedimenti di produzione e di controllo l’utensile dovesse guastarsi, la riparazione va fatta eettuare da un punto di assistenza autorizzato per gli elettroutensili SKIL - inviare l’utensile non smontato assieme alle prove di acquisto al rivenditore oppure al più vicino centro assistenza SKIL (l’indirizzo ed il disegno delle parti di ricambio dell’utensile sono riportati su www.skil.com)

TUTELA DELL’AMBIENTE

• Non gettare l’utensile elettrico, gli accessori e l’imballaggio tra i rifiuti domestici (solo per paesi UE) - secondo la Direttiva Europea 2012/19/CE sui riuti di utensili elettrici ed elettronici e la sua attuazione in conformità alle norme nazionali, glil utensili elettrici esausti devono essere raccolti separatamente, al ne di essere reimpiegati in modo eco-compatibile - il simbolo 4 vi ricorderà questo fatto quando dovrete eliminarle RUMOROSITÀ / VIBRAZIONE

• Misurato in conformità al EN 60745 il livello di pressione acustica di questo utensile è 91,0 dB(A) ed il livello di potenza acustica 102,0 dB(A) (deviazione standard: 3 dB), e la vibrazione ✱ m/s² (somma dei vettori in tre direzioni; incertezza K = 1,5 m/s²) ✱ nella foratura con meccanismo battente pneumatico nel cemento 12,3 m/s² ✱ nella scalpellatura 10,9 m/s²

• Il livello di emissione delle vibrazioni è stato misurato in conformità a un test standardizzato stabilito dalla norma EN 60745; questo valore può essere utilizzato per mettere a confronto un l’utensile con un altro o come valutazione preliminare di esposizione alla vibrazione quando si impiega l’utensile per le applicazioni menzionate - se si utilizza l’utensile per applicazioni diverse, oppure con accessori dierenti o in scarse condizioni, il livello di esposizione potrebbe aumentare notevolmente - i momenti in cui l’utensile è spento oppure è in funzione ma non viene eettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione ! proteggersi dagli effetti della vibrazione effettuando la manutenzione dell’utensile e dei relativi accessori, mantenendo le mani calde e organizzando i metodi di lavoro
