AWTC Fp - Compresor Kärcher - Manual de utilizare gratuit

Marcă	Kärcher
Model	AWTC Fp
Tip produs	Compresor cu sistem de umflare a anvelopelor și distribuție de apă
Utilizare	Profesională
Dimensiuni (L x l x H)	423 x 423 x 1760 mm
Greutate	71 kg
Alimentare electrică	230 V / 50 Hz / 450 W
Grad de protecție	IP44
Presiune aer comprimat	0,1 până la 0,8 MPa
Debit de aer	100 l/min
Presiune alimentare apă	0,1 până la 0,5 MPa
Interval de temperatură cu protecție antigel	-10 °C până la +40 °C
Interval de temperatură fără protecție antigel	+5 °C până la +40 °C
Nivel de putere acustică (LWA)	76,8 dB(A)
Nivel de presiune acustică (LpA)	< 70 dB(A)
Funcții principale	Umflarea și dezumflarea anvelopelor, distribuție de apă nepotabilă
Calibrare	La fiecare 2 ani (versiunile AWT-C și AWT-C Fp)
Întreținere zilnică	Goliți caseta de monede, verificați starea generală
Întreținere săptămânală	Curățați exteriorul, goliți condensul
Protecție antigel	Încălzire antigel activabilă manual (întrerupător)
Siguranță	Oprire de urgență (buton STOP), instrucțiuni detaliate de siguranță
Piese de schimb și accesorii	Utilizați exclusiv piese originale Kärcher
Garanție	Conform condițiilor din țară, defecte de material sau fabricație

Întrebări frecvente - AWTC Fp Kärcher

Cum se pune în funcțiune aparatul Kärcher AWTC Fp ?

Deschideți alimentarea cu apă și alimentarea electrică la fața locului. Deschideți încuietorile, puneți comutatorul principal în poziția ON. Butonul STOP care clipește indică faptul că aparatul este în funcțiune. Închideți ușa.

Cum se umflă o anvelopă cu acest aparat ?

Introduceți o monedă în fanta de monede, apăsați butonul Presiune anvelope. Reglați presiunea dorită cu tastele + și - pe afișajul superior. Fixați duza umflătorului pe valvă. Așteptați semnalul sonor care indică atingerea presiunii. Scoateți duza și trageți de furtun pentru a-l înfășura.

Cum se umple o anvelopă spartă ?

Introduceți o monedă, apăsați Presiune anvelope, reglați presiunea dorită. Fixați duza pe valvă. Apăsați butonul Anvelopă spartă. Așteptați semnalul sonor, apoi scoateți duza.

Cum se utilizează distribuția de apă ?

Introduceți o monedă, apăsați butonul Distribuție apă. Mențineți pistolul în deschiderea rezervorului și apăsați pe manetă până la nivelul dorit. Agățați pistolul după utilizare.

Ce tipuri de monede sunt acceptate ?

Monedele acceptate sunt: 50 de cenți de euro, 50 de lire sterline, 1 franc elvețian, 1 zlot polonez, 5 coroane norvegiene. Alte monede pot fi configurate de service-ul post-vânzare.

Cum se reglează durata de funcționare ?

Utilizați butonul rotativ P I pentru a regla durata de funcționare de la 30 de secunde la 7 minute. Butoanele P II, P III, P IV nu au nicio funcție.

Cum se activează protecția antigel ?

La temperaturi sub +5 °C, puneți comutatorul de protecție antigel pe ON. Asigurați-vă că comutatorul principal este pe ON. Încălzirea funcționează continuu odată activată.

Cum se golește condensul ?

Scoateți capacul inferior. Deschideți încet robinetul de golire a condensului direcționându-l spre un recipient colector. Nu direcționați niciodată jetul spre persoane sau componente electrice. Închideți robinetul și puneți la loc capacul.

Ce trebuie făcut în cazul erorii ER1 pe ecran ?

Eroarea ER1 indică o măsurare instabilă a presiunii din cauza unei duze sau a unui furtun defect. Înlocuiți duza umflătorului și/sau furtunul.

Unde se găsesc piesele de schimb ?

Utilizați exclusiv accesorii și piese de schimb originale Kärcher. Consultați site-ul www.karcher.com pentru mai multe informații.

MANUAL DE UTILIZARE AWTC Fp Kärcher

Protecția mediului 71

Punerea în funcțiune 72

Operarea 72

Setări 73

Protecția împotriva înghețului 73

Scoaterea din funcțiune 73

Îngrijirea și întreținerea 74

Transport 74

Depozitarea 74

Remedierea defecțiunilor 74

Garanție 75

Date tehnice 75

Declarație de conformitate UE 75

Indicații generale

Înainte de prima utilizare a aparatului, citiți capitolul indicațiilor privind siguranța și în...

Instrucțiunile de utilizare originale.

Respectați aceste instrucțiuni.

Păstrați-le pentru utilizarea ulterioară și pentru viitorul posesor.

Protecția mediului

Materialele de ambalare sunt reciclabile. Vă rugăm să eliminați ambalajele în mod ecologic.

Aparatele electrice și electronice conțin materiale reciclabile prețioase și, uneori, componente precum baterii,

acumulatoare sau uleiuri, care, în cazul utilizării incorecte sau al eliminării necorespunzătoare, pot reprezenta un potențial pericol pentru sănătatea oamenilor și pentru mediu. Pentru funcționarea corectă a aparatului, aceste componente sunt necesare. Aparatele marcate cu acest simbol nu trebuie aruncate la gunoiul menajer.

Observații referitoare la materialele conținute (REACH)

Informații actuale referitoare la materialele conținute puteți găsi la adresa: www.kaercher.com/REACH

• Indicație referitoare la o posibilă situație periculoasă, care ar putea duce la vătămări corporale grave sau moarte.

PRECAUȚIE

• Indică o posibilă situație periculoasă, care ar putea duce la vătămări corporale ușoare.

ATENȚIE

• Indicație referitoare la o posibilă situație periculoasă, care ar putea duce la pagube materiale.

Generalități

Pentru a nu pune în pericol persoane, animale și obiecte, înainte de a pune aparatul în funcțiune, este obligatoriu să citiți și să respectați următoarele documente:

• instrucțiunile de utilizare, toate instrucțiunile de siguranță, normele naționale corespunzătoare ale legiuitorului

În modul Autoservire, operatorul trebuie să se asigure că utilizatorii sunt informați prin semne clare vizibile despre:

• posibilele pericole, dispozitivele de siguranță
• utilizarea aparatului.

Operarea

AVERTIZARE

• Copiii de la minimum 8 ani și persoanele cu capacități psihice, senzoriale sau mentale limitate sau care nu dispun de experiență sau cunoștințele necesare pot folosi aparatul doar dacă sunt supravegheate corespunzător, dacă sunt instruite de o persoană responsabilă de siguranța lor cu privire la utilizarea în siguranță a aparatului și înțeleg pericolele care rezultă din aceasta.
• Copiii nu trebuie lăsați să se joace cu aparatul.
• Curățarea și întreținerea nu trebuie efectuate de copii nesupravegheați.
• Zona din jurul aparatului trebuie păstrată întotdeauna în stare curată, fără pete de ulei și de unsoare.

Comportamentul în cazurile de urgență

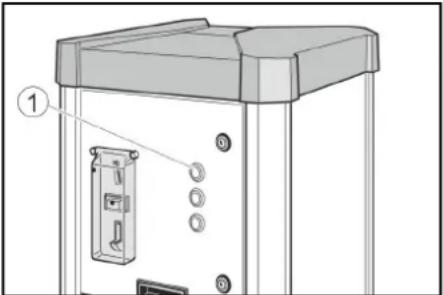

1. În caz de urgență, apăsați butonul STOP.

Butonul „STOP”

Simboluri pe aparat

PERICOL

Pericol de electrocutare din cauza conexiunilor electrice.

Nu deschideți capacele marcate în acest fel.

AVERTIZARE

Pericol de ardere din cauza suprafețelor fierbinți.

Nu atingeți nicio componentă marcată cu acest simbol.

Utilizarea conform destinației

Acest dispozitiv dispune de 2 funcții.

• Reglarea presiunii anvelopelor autovehiculelor, prin pomparea sau reducerea presiunii.

Evacuarea apei nepotabile.

Se interzice funcționarea în zone cu pericol de explozie.

În timpul funcționării, ușa trebuie să fie închisă, iar capacul fixat.

Acest aparat este adecvat pentru uz comercial.

Obligația de calibrare

Dispozitivul de umflare a anvelopelor din versiunile dispozitivului AWT-C și AWT-C Fp este calibrat și trebuie verificat de către biroul de calibrare responsabil după instalare și apoi la fiecare 2 ani.

Punerea în funcțiune

1. Deschideți conducta de alimentare cu apă de la fața locului.
2. Porniți sursa de alimentare de la fața locului.
3. Deschideți lacătele.

(1) Comutator principal, (2) Ușă, (3) Închizător. 4. Mutați comutatorul principal în poziția "ON". Butonul "STOP" clipește când dispozitivul este în funcțiune. 5. Închideți ușa.

Operarea

Utilizarea AWT, AWT Fp

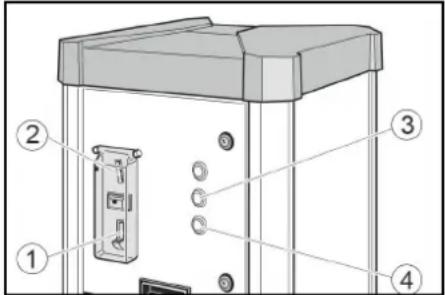

Elemente de operare

Intoarcerea monedei, Alimentare cu monede, ③ Buton pentru presiunea anvelopei, ④ Buton pentru evacuarea apei

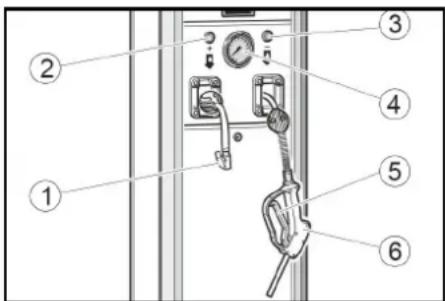

(1) Ștecher supapă, ② Butonul +, ③ Butonul -, Manometru, (5) Pârghie, ⑥ Pistol de alimentare

Alimentare apă

1. Introduceți moneda în fanta pentru monede.

1. Apăsați butonul de evacuare apă.
2. Introduceți pistolul de alimentare în orificiul rezervorului.

Trageți mânerul pistolului de alimentare până la atingerea nivelului de umplere dorit.

1. Agățați pistolul de alimentare înapoi pe dispozitiv.

Verificați presiunea anvelopelor.

1. Introduceți moneda în fanta pentru monede.

1. Apăsați butonul de presiune a anvelopelor.

1. Fixați ștecherul supapei la supapa anvelopei.

1. Citiți presiunea anvelopei de pe manometru.
2. Creșteți presiunea anvelopelor apăsând butonul ^+ sau reduceți, prin apăsarea butonului -.

1. Scoateți conectorul supapei.
2. Trageți scurt de furtun și lăsați furtunul să se miște prin înfășurătorul de furtun automat.

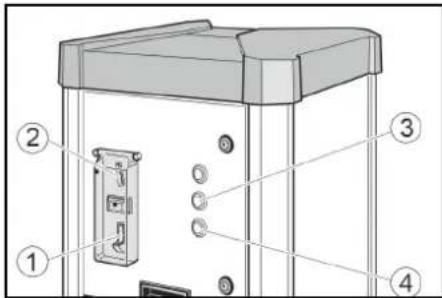

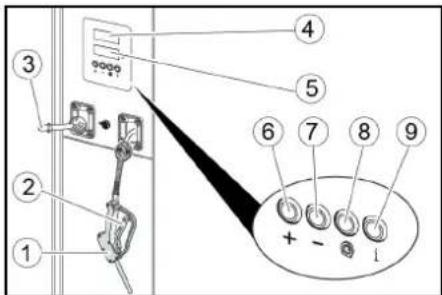

Utilizarea AWT -C, AWT -C Fp Elemente de operare

(1) Întoarcerea monedei

(2) Alimentare cu monede ③ Buton pentru presiunea anvelopei 4Buton pentru evacuarea apei

Pistol de alimentare ② Pârghie ③ Ștecher supapă 4Afișajul presiunii nominale (5)Afișajul presiunii în anvelopă 6Butonul + ⑦Butonul - ⑧ Buton pentru cauciuc plat ⑨ fără funcție

Alimentare apă

1. Introduceți moneda în fanta pentru monede.

1. Apăsați butonul de evacuare apă.

1. Introduceți pistolul de alimentare în orificiul rezervorului. Trageți maneta pistolului de alimentare până la atingerea nivelului de umplere dorit.

1. Agățați pistolul de alimentare înapoi în dispozitiv.

Verificați presiunea anvelopelor.

1. Introduceți moneda în fanta pentru monede.

1. Apăsați butonul de presiune a anvelopelor.

1. Setați presiunea nominală a anvelopelor, folosind butoanele + și - de pe afișaj (afișajul superior).

1. Fixați ștecherul supapei la supapa anvelopei. Afișajul presiunii pneurilor (afișajul inferior) arată presiunea pneurilor.

1. Așteptați până când un semnal acustic indică atingerea presiunii nominale dorite în anvelopă.

1. Scoateți conectorul supapei.
2. Trageți scurt de furtun și lăsați furtunul să se miște prin înfășurătorul de furtun automat.

Umplerea plăcilor de presiune de la anvelopă

Dacă în anvelopă nu există presiune, aparatul nu poate recunoaște dacă ștecherul supapei a fost conectat la supapă.

1. Introduceți moneda în fanta pentru monede.

1. Apăsați butonul de presiune a anvelopelor.

1. Setați presiunea nominală a anvelopelor, folosind butoanele + și - de pe afișaj (afișajul superior).

1. Fixați ștecherul supapei la supapa anvelopei. Afișajul presiunii pneurilor (afișajul inferior) arată presiunea pneurilor.

1. Apăsați butonul „Cauciuc plat”.

1. Așteptați până când un semnal acustic indică atingerea presiunii nominale dorite în anvelopă.

1. Scoateți conectorul supapei.
2. Trageți scurt de furtun și lăsați furtunul să se miște prin înfășurătorul de furtun automat.

Setări

Pentru alte monede, setarea se poate face de către serviciul pentru clienți.

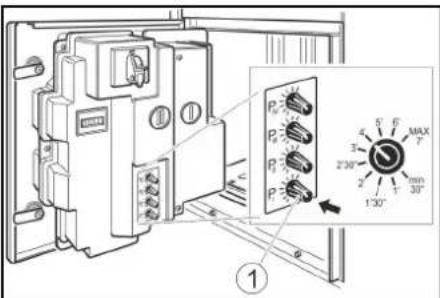

1. Setați durata de funcționare cu butonul rotativ PI. Interval de setare posibil de la 30 de secunde la 7 minute.

1 Buton rotativ PI

Indicație

Comutatoarele P II, P III și P IV nu au alocată nicio funcție.

Protecția împotriva înghețului

Aparat cu antigel

1. La temperaturi sub +5°C, rotiți comutatorul de protecție împotriva înghețului la "ON".

Comutator antigel ② Sistem de încălzire antigel

ATENȚIE

Pericol de deteriorare

Sistemul de protecție împotriva înghețului este activ numai atunci când și comutatorul principal este în poziția "ON". Când activați protecția împotriva înghețului, verificați dacă întrerupătorul principal este în poziția "ON".

Indicație

Sistemul de încălzire antigel nu este comandat de termostat. În stare pornită, sistemul de încălzire funcționează tot timpul.

Aparat fără antigel

În cazul în care aparatul nu dispune de protecție împotriva înghețului, acesta trebuie scos din funcțiune în cazul expunerii la îngheț.

Scoaterea din funcțiune

1. Închideți aspirația de apă
2. Evacuați condensul din rezervorul de aer comprimat (vezi, Lucrări de întreținere).
3. Mutați comutatorul principal în poziția "OFF".

Scoaterea din funcțiune în caz de pericol de îngheț

1. Închideți alimentarea cu apă.
2. Îndepărtați apa din aparat și din conducta de alimentare.
3. Drenați condensul din rezervorul de aer comprimat (vezi, Lucrări de întreținere).
4. Mutați comutatorul principal în poziția "OFF".

Îngrijirea și întreținerea

Zilnic

1. Goliți caseta de monede (vezi "Lucrări de întreținere").
2. Verificați starea generală a dispozitivului.
3. Verificați starea ștecherului supapei.
4. Verificați starea conductelor flexibile.
5. Deschideți capacul inferior și verificați starea compresorului.
6. Comandați înlocuirea pieselor deteriorate.

Săptămânal

1. Curățați exteriorul dispozitivului.
2. Evacuați condensul din rezervorul de aer comprimat (vezi "Lucrări de întreținere").

ATENȚIE

Pericol de deteriorare

Apa din conducta de aer comprimat poate deteriora senzorul de presiune a anvelopelor.

Evacuați în mod regulat condensul din rezervorul de aer comprimat.

Întreținere la fiecare 2 ani

Doar în cazul AWT-C, AWT-C Fp

1. Calibrați manometrul umflatorului de pneuri cu ajutorul biroului de calibrare.

Lucrări de întreținere

Golirea casetei de monede

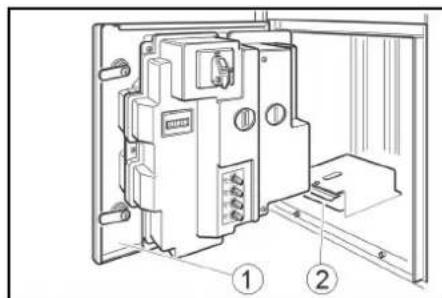

1. Deschideți ușa.

① Ușa ② Caseta de monede 2. Scoateți caseta de monede și goliți-o.

Drenați condensul

1. Scoateți capacul.

① Capac

② Supapa de drenare a condensului 2. Poziționați supapa de drenare a condensului peste un put sau un recipient de colectare.

AVERTIZARE

Pericol de rănire, pericol de deteriorare a aparatului

Jetul de apă din supapa de scurgere a condensului poate provoca leziuni sau deteriorări. Nu îndreptați niciodată supapa de scurgere a condensului către oameni, animale, dispozitive sau componente electrice. 3. Deschideți încet supapa de scurgere a condensului și drenați condensul. 4. Închideți supapa de drenare a condensului. 5. Montați capacul.

Transport

PRECAUȚIE

Pericol de rănire, pericol de deteriorare a aparatului

La transport, țineți cont de greutatea aparatului.

1. În cazul transportării în vehicule, asigurați aparatul contra derapării și răsturnării conform normelor în vigoare.

Depozitarea

PRECAUȚIE

Pericol de accidentare și de deteriorare. La depozitare, țineți cont de greutatea aparatului.

Remedierea defecțiunilor

PERICOL

Pericol de electrocutare.

Înainte de a lucra la dispozitiv, poziționați comutatorul principal pe "OFF" și deconectați sursa de alimentare de la fața locului.

Dispozitivul nu funcționează

• Verificați sursa de alimentare cu tensiune la fața locului.
• Mutați comutatorul principal în poziția "ON".
• Contactați serviciul clienți.

Aparatul nu pornește, după ce ștecherul supapei a fost conectat la anvelopă.

• Verificați dacă ștecherul supapei este montat corect.
• Verificați starea furtunului și a ștecherului supapei.
• Apăsați butonul "Anvelope".

Nu este aer comprimat

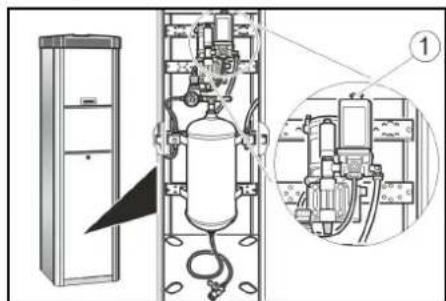

• Trageți în sus de butonul de pornire al compresorului.

①Buton de pornire compresor

• Compresorul este supraîncălzit: Așteptați răcirea compresorului.

Presiunea aerului este prea mică

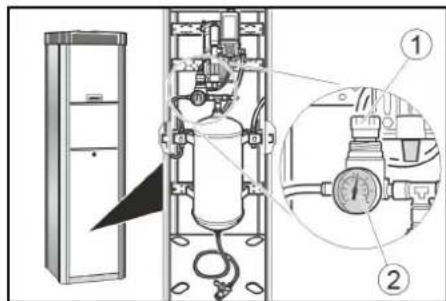

• Verificați presiunea la manometru. Reglați reductorul de presiune dacă este necesar.

1Reductor de presiune

Manometru

Defecțiuni cu mesaje afișate pe afișaj

Eroare Cauză Remediere
ER1	Măsurare de presiune instabilă cauzata de stecherul supapei sau furtunul defect	• Inlocuiți stecherul supapei. • Inlocuiți furtunul.
ER2, ER7	Presiunea aerului este prea mică. Măsuruți presiunea instabilă cauzata de stecherul supapei sau furtunul defect.	• Verificați presiunea la manometru, regulați reductorul de presiune, dacă este necesar. • Inlocuiți stecherul supapei. • Inlocuiți furtunul.
ER3	Presiunea aerului este prea mică.	• Verificați presiunea la manometru, regulați reductorul de presiune, dacă este necesar.
ER4	Presiunea aerului este prea mare.	• Verificați presiunea la manometru, regulați reductorul de presiune, dacă este necesar.
ER5	Alimentarea cu tensiune este defectă.	• Contactați serviciul clienti.
ER6, ER8, ER9, ERU, ERB	Defecțuni laSYSTEM electronic.	• Contactați serviciul clienti.
ERP	Stecherul supapei s-a slăbit pe durata pompării. Presiunea aerului nu este stabilă.	• Verificați dacă stecherul supapei este montat corect. • Verificați presiunea la manometru, regulați reductorul de presiune, dacă este necesar.

Garanție

În fiecare țară sunt valabile condițiile de garanție publicate de distribuitorul nostru din țara respectivă. Eventuale defecțiuni ale acestui aparat, care survin în perioada de garanție și care sunt rezultatul unor defecte de fabricație sau de material, vor fi remediate gratuit. Pentru a putea beneficia de garanție, prezentați-vă cu chitanța de cumpărare la magazin sau la cea mai apropiată unitate de service autorizată. (Pentru adresă, consultați pagina din spațiu)

Date tehnice

Conexiune electrică
Tensiune de rețea V 230
Fază ~ 1
Frecventață Hz 50
Putere de conectare W 450
Grad de proteție		IP44
Aer comprimat
Debit de pompare l/min	100
Presiune	MPa	0,1...0,8
Conectare la sursa de apă
Presiune de alimentare	MPa	0,1...0,5
Condiții de mediu
Temperatură cu antigel	°C	-
		10...+40
Temperatură fãră antigel	°C	+5...+40
Umiditatea aerului	%	10...80
Emisie de zgomot
Nivel de zgomot LpA	dB(A)	<70
Nivel de putere acusticaă	dB(A)	76,8
LWA + Incertitudine KWA
Nivel de putere acusticaă	dB(A)	4
LWA + Incertitudine KWA
Dimensiuni și greutăși
Greutate	kg	71
Lungime	mm	423
Lățime	mm	423
Înăltime AWT	mm	1550
Înăltime AWT-C	mm	1760

Sub rezerva modificărilor tehnice.

Declarație de conformitate UE

Prin prezenta, declarăm că aparatul indicat mai jos corespunde cerințelor fundamentale privind siguranța și sănătatea prevăzute în directivele UE relevante, prin proiectarea și construcția sa, precum și în versiunea comercializată de noi. În cazul efectuării unei modificări a aparatului care nu a fost convenită cu noi, această declarație își pierde valabilitatea.

Produs: Umflator de envelope Tip: AWT, AWT Fp, AWT-C, AWT-C Fp
