Tip produs	Distribuitor de apă și umflator de anvelope
Marcă	Kärcher
Model	AWT Fp
Alimentare electrică	230 V, 50 Hz, 450 W
Tip de protecție	IP44
Presiunea de alimentare cu apă	0,1 - 0,5 MPa
Presiunea aerului comprimat	0,1 - 0,8 MPa
Debit de aer comprimat	100 l/min
Dimensiuni (L x l x Î)	423 x 423 x 1550 mm
Greutate	71 kg
Interval de temperatură cu protecție antigel	-10 până la +40 °C
Interval de temperatură fără protecție antigel	+5 până la +40 °C
Umiditatea aerului admisibilă	10 - 80 %
Nivel de presiune acustică (LpA)	< 70 dB(A)
Nivel de putere acustică (LWA)	76,8 dB(A)
Funcții principale	Distribuție de apă nepotabilă, umflare și dezumflare a anvelopelor
Utilizare	Profesională
Monedă	Acceptă monede: 50 cenți EUR, 50 pence GBP, 1 CHF, 1 PLN, 5 NOK
Reglarea duratei	30 s până la 7 min prin buton rotativ
Protecție antigel	Opțională (întrerupător dedicat)
Întreținere zilnică	Golirea casetei de monede, verificarea furtunelor și a duzei
Garanție	Conform condițiilor comerciale ale țării

Întrebări frecvente - AWT Fp Kärcher

Cum se utilizează funcția de distribuție a apei?

Introduceți o monedă în aparat, apăsați butonul Distribuție apă, țineți pistolul în deschiderea rezervorului și apăsați maneta până la nivelul dorit. Agățați pistolul după utilizare.

Cum se umflă o anvelopă cu acest aparat?

Introduceți o monedă, apăsați butonul Presiune anvelope, fixați duza umflatorului pe supapă, citiți presiunea pe manometru. Folosiți tastele + sau - pentru a ajusta presiunea. Scoateți duza și furtunul se retrage automat.

Ce înseamnă codul de eroare ER1?

ER1 indică o măsurare instabilă a presiunii din cauza unei duze a umflatorului sau a unui furtun defect. Înlocuiți duza sau furtunul.

Cum se golește caseta de monede?

Deschideți ușa, scoateți caseta de monede și goliți-o.

Cum se drenează condensul din rezervorul de aer comprimat?

Scoateți capacul, plasați un recipient sub supapa de drenaj a condensului, deschideți-o încet pentru a evacua apa, apoi închideți-o și puneți capacul la loc. Atenție: nu direcționați niciodată jetul spre persoane sau aparat.

Care este presiunea maximă a aerului a aparatului?

Presiunea aerului comprimat poate fi reglată de la 0,1 la 0,8 MPa (1 la 8 bari).

Aparatul poate fi folosit în exterior?

Da, este proiectat pentru utilizare profesională în exterior, cu protecție IP44. Asigurați-vă că respectați intervalele de temperatură și activați protecția antigel dacă este necesar.

Cum se reglează durata de funcționare?

Folosiți butonul rotativ P I pentru a regla durata de la 30 de secunde la 7 minute. Butoanele P II, P III, P IV nu au funcție.

Ce trebuie făcut în caz de risc de îngheț?

Închideți alimentarea cu apă, evacuați apa din aparat și furtunuri, drenați condensul din rezervorul de aer comprimat, apoi puneți întrerupătorul principal pe OFF. Dacă aparatul este echipat cu protecție antigel, activați întrerupătorul corespunzător.

Cum se întreține aparatul zilnic?

Goliți caseta de monede, verificați starea generală a aparatului, duza umflatorului și furtunurile. Deschideți capacul inferior pentru a controla compresorul. Înlocuiți piesele deteriorate.

MANUAL DE UTILIZARE AWT Fp Kärcher

Indicații generale 71

Protecția mediului 71

Accesorii și piese de schimb 72

Indicații privind siguranța 72

Punerea în funcțiune 72

Operarea 72

Setări 73

Protecția împotriva înghețului 73

Scoaterea din funcțiune 73

Îngrijirea și întreținerea 74

Transport 74

Depozitarea 74

Remedierea defecțiunilor 74

Garanție 75

Date tehnice 75

Declarație de conformitate UE 75

Indicații generale

Înainte de prima utilizare a aparatului, citiți capitolul privind siguranța și instrucțiunile de utilizare originale.

Respectați aceste instrucțiuni.

Păstrați-le pentru utilizarea ulterioară sau pentru viitorul posesor.

Păstrați-le pentru utilizarea ulterioară sau pentru viitorul posesor.

Materialele de ambalare sunt reciclabile. Vă rugăm să eliminați ambalajele ecologic.

Materialele de ambalare sunt reciclabile. Vă rugăm să eliminați ambalajele într-un mod ecologic.

Aparatele electrice și electronice conțin materiale reciclabile prețioase și, uneori, componente precum baterii,

acumulatoare sau uleiuri, care, în cazul utilizării incorecte sau al eliminării necorespunzătoare, pot reprezenta un potențial pericol pentru sănătatea oamenilor și pentru mediul înconjurător. Pentru funcționarea corectă a aparatului, aceste componente sunt necesare. Aparatele marcate cu acest simbol nu trebuie aruncate la gunoiul menajer.

Observații referitoare la materialele conținute (REACH)

Informații actuale referitoare la materialele conținute puteți găsi la adresa: www.kaercher.com/REACH

Indicații privind siguranța

Utilizați numai accesorii originale și piese de schimb originale; ele asigură funcționarea în siguranță și fără avarii a aparatului. Informații despre accesorii și piesele de schimb se găsesc la adresa www.kaercher.com.

Indicații privind siguranța

Trepte de pericol

△PERICOL

- Indicație referitoare la un pericol iminent, care duce la vătămări corporale grave sau moarte.

⚠AVERTIZARE

- Indicație referitoare la o posibilă situație periculoasă, care ar putea duce la vătămări corporale grave sau moarte.

⚠PRECAUȚIE

- Indică o posibilă situație periculoasă, care ar putea duce la vătămări corporale ușoare.

ATENȚIE

- Indicație referitoare la o posibilă situație periculoasă, care ar putea duce la pagube materiale.

Generalități

Pentru a nu pune în pericol persoane, animale și obiecte, înainte de a pune aparatul în funcțiune, este obligatoriu să citiți și să respectați următoarele documente:

• instrucțiunile de utilizare
• toate instrucțiunile de siguranță
• normele naționale corespunzătoare ale legiuitorului

În modul Autoservire, operatorul trebuie să se asigure că utilizatorii sunt informați prin semne clar vizibile despre:

• posibilele pericole • dispozitivele de siguranță • utilizarea aparatului.

Operarea

⚠AVERTIZARE

• Copiii de la minimum 8 ani și persoanele cu capacități psihice, senzoriale sau mentale limitate sau care nu dispun de experiența sau cunoștințele necesare pot folosi aparatul doar dacă sunt supravegheate corespunzător, dacă sunt instruite de o persoană responsabilă de siguranța lor cu privire la utilizarea în siguranță a aparatului și înțeleg pericolele care rezultă din aceasta.
• Copiii nu trebuie lăsați să se joace cu aparatul.
• Curățarea și întreținerea nu trebuie efectuate de copii nesupravegheați.
• Zona din jurul aparatului trebuie păstrată întotdeauna în stare curată, fără pete de ulei și de unsoare.

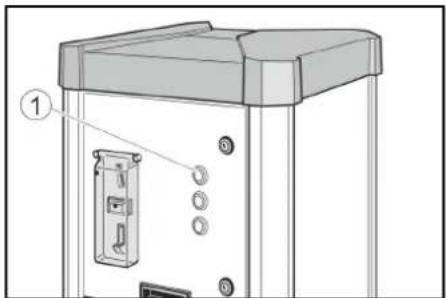

Comportamentul în cazurile de urgență

1. În caz de urgență, apăsați butonul „STOP”.

Pericol de electrocutare din cauza tensiunii electrice.

Nu deschideți capacele marcate în acest fel.

⚠AVERTIZARE

Pericol de ardere din cauza suprafețelor fierbinți.

Pericol de ardere din cauza suprafețelor fierbinți.

Nu atingeți nicio componentă marcată cu acest simbol.

Utilizarea conform destinației

Acest dispozitiv dispune de 2 funcții.

- Reglarea presiunii anvelopelor autovehiculelor, prin pomparea sau reducerea presiunii.

• Evacuarea apei nepotabile.

Se interzice funcționarea în zone cu pericol de explozie.

În timpul funcționării, ușa trebuie să fie închisă, iar capacul fixat.

Acest aparat este adecvat pentru uz comercial.

Obligația de calibrare

Dispozitivul de umflare a anvelopelor din versiunile dispozitivului AWT-C și AWT-C Fp este calibrat și trebuie verificat de către biroul de calibrare responsabil după instalare și apoi la fiecare 2 ani.

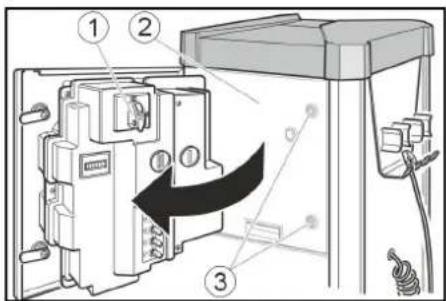

Punerea în funcțiune

1. Deschideți conducta de alimentare cu apă de la fața locului.
2. Porniți sursa de alimentare la fața locului.
3. Deschideți lacătele.

①Comutator principal ②Ușă ③Închizător

1. Mutați comutatorul principal în poziția „ON”. Butonul „STOP” clipește când dispozitivul este în funcțiune.
2. Închideți ușa.

Operarea

Utilizarea AWT, AWT Fp

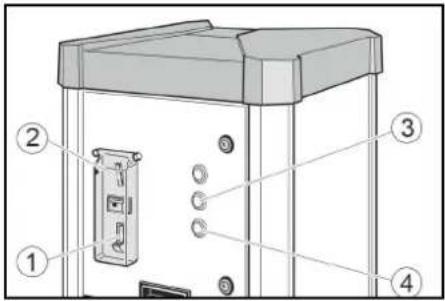

Elemente de operare

① Întoarcerea monedei ② Alimentare cu monede ③ Buton pentru presiunea anvelopei ④ Buton pentru evacuarea apei

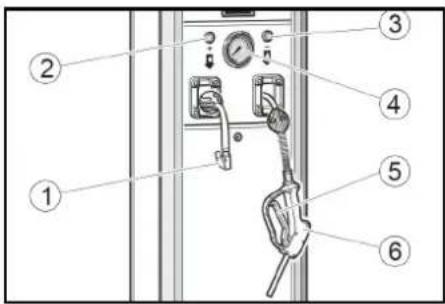

① Ștecher supapă ② Butonul + ③ Butonul – ④ Manometru ⑤ Pârghie ⑥ Pistol de alimentare

Alimentare apă

1. Introduceți moneda în fanta pentru monede.

1. Apăsați butonul de evacuare apă.

1. Introduceți pistolul de alimentare în orificiul rezervorului. Trageți maneta pistolului de alimentare până la atingerea nivelului de umplere dorit.

1. Agățați pistolul de alimentare înapoi pe dispozitiv.

Verificați presiunea anvelopelor

1. Introduceți moneda în fanta pentru monede.
2. Apăsați butonul de presiune a anvelopelor.
3. Fixați ștecherul supapei la supapa anvelopei.
4. Citiți presiunea anvelopei de pe manometru.
5. Creșteți presiunea anvelopelor apăsând butonul + sau reduceți, prin apăsarea butonului -.

1. Scoateți conectorul supapei.
2. Trageți scurt de furtun și lăsați furtunul să se miște prin înfășurătorul de furtun automat.

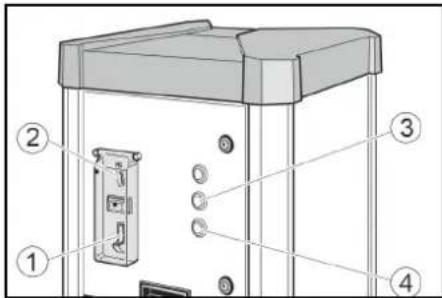

Utilizarea AWT -C, AWT -C Fp Elemente de operare

①Întoarcerea monedei ②Alimentare cu monede ③Buton pentru presiunea anvelopei ④Buton pentru evacuarea apei

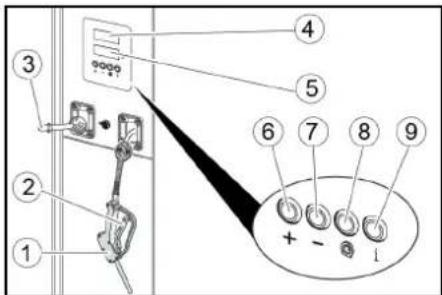

①Pistol de alimentare ②Pârghie ③Stecher supapă ④Afișajul presiunii nominale ⑤Afișajul presiunii în anvelope ⑥Butonul + ⑦Butonul – ⑧Buton pentru cauciuc plat ⑨ fără funcție

Alimentare apă

1. Introduceți moneda în fanta pentru monede.

1. Apăsați butonul de evacuare apă.

1. Introduceți pistolul de alimentare în orificiul rezervorului. Trageți maneta pistolului de alimentare până la atingerea nivelului de umplere dorit.

1. Agățați pistolul de alimentare înapoi pe dispozitiv.

Verificați presiunea anvelopelor

1. Introduceți moneda în fanta pentru monede.

1. Apăsați butonul de presiune a anvelopelor.

1. Setați presiunea nominală a anvelopelor, folosind butoanele + și - de pe afișaj (afișajul superior).

1. Fixați ștecherul supapei la supapa anvelopei. Afișajul presiunii pneurilor (afișajul inferior) arată presiunea pneurilor.

1. Așteptați până când un semnal acustic indică atingerea presiunii nominale dorite în anvelope.

1. Scoateți conectorul supapei.
2. Trageți scurt de furtun și lăsați furtunul să se miște prin înfășurătorul de furtun automat.

Umplerea plăcilor de presiune de la anvelope

Dacă în anvelopă nu există presiune, aparatul nu poate recunoaște dacă ștecherul supapei a fost conectat la supapă.

1. Introduceți moneda în fanta pentru monede.

1. Apăsați butonul de presiune a anvelopelor.

1. Setați presiunea nominală a anvelopelor, folosind butoanele + și - de pe afișaj (afișajul superior).

1. Fixați ștecherul supapei la supapa anvelopei. Afișajul presiunii pneurilor (afișajul inferior) arată presiunea pneurilor.

1. Apăsați butonul „Cauciuc plat”.

1. Așteptați până când un semnal acustic indică atingerea presiunii nominale dorite în anvelope.

1. Scoateți conectorul supapei.
2. Trageți scurt de furtun și lăsați furtunul să se miște prin înfășurătorul de furtun automat.

Setări

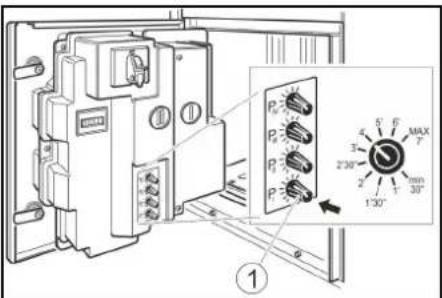

Reglarea duratei de funcționare

Indicație

Durata de funcționare reglabilă variază în funcție de introducerea uneia dintre următoarele monede:

• 50 de eurocenți • 50 de pence din Marea Britanie • 1 franc elvețian • 1 zlot polonez • 5 coroane norvegiene

Pentru alte monede, setarea se poate face de către serviciul pentru clienți.

1. Setați durata de funcționare cu butonul rotativ PI.

Interval de setare posibil de la 30 de secunde la 7 minute.

Comutatoarele P II, P III și P IV nu au alocată nicio funcție.

Protecția împotriva înghețului

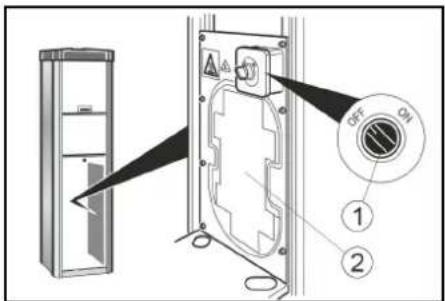

Aparat cu antigel

1. La temperaturi sub +5 °C, rotiți comutatorul de protecție împotriva înghețului la „ON”.

① Comutator antigel ② Sistem de încălzire antigel

ATENȚIE

Pericol de deteriorare

Sistemul de protecție împotriva înghețului este activ numai atunci când și comutatorul principal este în poziția „ON”.

Când activați protecția împotriva înghețului, verificați dacă întrerupătorul principal este în poziția „ON”.

Indicație

Sistemul de încălzire antigel nu este comandat de termostat. În stare pornită, sistemul de încălzire este tot timpul în funcțiune.

Aparat fără antigel

În cazul în care aparatul nu dispune de protecție împotriva înghețului, acesta trebuie scos din funcțiune în cazul expunerii la îngheț.

Scoaterea din funcțiune

1. Închideți aspirația de apă
2. Evacuați condensul din rezervorul de aer comprimat (vezi „Lucrări de întreținere”).
3. Mutați comutatorul principal în poziția „OFF”.

Scoaterea din funcțiune în caz de pericol de îngheț

1. Închideți alimentarea cu apă.
2. Îndepărtați apa din aparat și din conducta de alimentare.
3. Drenați condensul din rezervorul de aer comprimat (vezi „Lucrări de întreținere”).
4. Mutați comutatorul principal în poziția „OFF”.

Îngrijirea și întreținerea

Zilnic

1. Goliți caseta de monede (vezi „Lucrări de întreținere”).
2. Verificați starea generală a dispozitivului.
3. Verificați starea ștecherului supapei.
4. Verificați starea conductelor flexibile.
5. Deschideți capacul inferior și verificați starea compresorului.
6. Comandați înlocuirea pieselor deteriorate.

Săptămânal

1. Curățați exteriorul dispozitivului.
2. Evacuați condensul din rezervorul de aer comprimat (vezi „Lucrări de întreținere”).

ATENȚIE

Pericol de deteriorare

Apa din conducta de aer comprimat poate deteriora senzorul de presiune a anvelopelor.

Evacuați în mod regulat condensul din rezervorul de aer comprimat.

Întreținere la fiecare 2 ani

Doar în cazul AWT-C, AWT-C Fp

1. Calibrați manometrul umflătorului de pneuri cu ajutorul biroului de calibrare.

Lucrări de întreținere

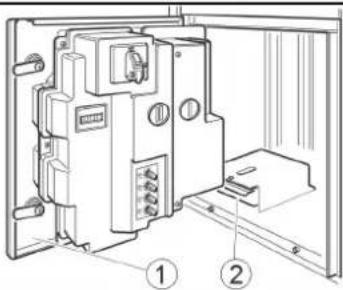

Golire casetă de monede

1. Deschideți ușa.

1. Scoateți caseta de monede și goliți.

Drenați condensul

1. Scoateți capacul.

②Supapa de drenare a condensului

1. Poziționați supapa de drenare a condensului peste un puț sau un recipient de colectare.

△AVERTIZARE

Pericol de rănire, pericol de deteriorare a aparatului

Jetul de apă din supapa de scurgere a condensului poate provoca leziuni sau deteriorări.

Nu îndreptați niciodată supapa de scurgere a condensului către oameni, animale, dispozitive sau componente electrice.

1. Deschideți încet supapa de scurgere a condensului și drenați condensul.
2. Închideți supapa de drenare a condensului.
3. Montați capacul.

Transport

△PRECAUȚIE

Pericol de rănire, pericol de deteriorare a aparatului

La transport, țineți cont de greutatea aparatului.

1. În cazul transportării în vehicule, asigurați aparatul contra derapării și răsturnării conform normelor în vigoare.

Depozitarea

PRECAUȚIE

Pericol de accidentare și de deteriorare. La depozitare, țineți cont de greutatea aparatului.

Remedierea defecțiunilor

PERICOL

Pericol de electrocutare.

Înainte de a lucra la dispozitiv, poziționați comutatorul principal pe „OFF” și deconectați sursa de alimentare de la fața locului.

Dispozitivul nu funcționează

• Verificați sursa de alimentare cu tensiune la fața locului.
• Mutați comutatorul principal în poziția „ON”.
• Contactați serviciul clienți.

Aparatul nu pornește, după ce ștecherul supapei a fost conectat la anvelopă.

• Verificați dacă ștecherul supapei este montat corect.
• Verificați starea furtunului și a ștecherului supapei.
• Apăsați butonul „Anvelope”.

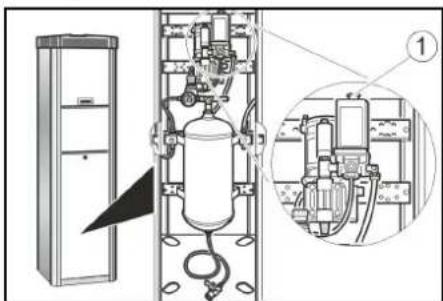

Nu este aer comprimat

- Trageți în sus de butonul de pornire al compresorului.

- Compresorul este supraîncălzit: Așteptați răcirea compresorului.

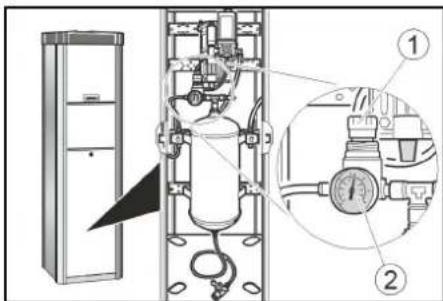

Presiunea aerului este prea mică

- Verificați presiunea la manometru. Reglați reductorul de presiune dacă este necesar.

Defecțiuni cu mesaje afișate pe afișaj

Eroare Cauză Remediere
ER1	Măsurare de presiune instabilă cauzată de ștecherul supapei sau furtunul defect	Înlocuți ștecherul supapei.Înlocuți furtunul.
ER2, ER7	Presiunea aerului este prea mică.Măsurați presiunea instabilă cauzată de ștecherul supapei sau furtunul defect.	Verificați presiunea la manometru, regulați reductorul de presiune, dacă este necesar.Înlocuți ștecherul supapei.Înlocuți furtunul.
ER3	Presiunea aerului este prea mică.	Verificați presiunea la manometru, reglați reductorul de presiune, dacă este necesar.
ER4	Presiunea aerului este prea mare.	Verificați presiunea la manometru, reglați reductorul de presiune, dacă este necesar.
ER5	Alimentarea cu tensiune este defectă.	Contactați serviciul clienti.
ER6, ER8, ER9, ERU, ERB	Defecțiuni la sistemul electronic.	Contactați serviciul clienti.
ERP	Ștecherul supapei s-a slăbit pe durata pompării.Presiunea aerului nu este stabilă.	Verificați dacă ștecherul supapei este montat corect.Verificați presiunea la manometru, reglați reductorul de presiune, dacă este necesar.

Garanție

În fiecare țară sunt valabile condițiile de garanție publicate de distribuitorul nostru din țara respectivă. Eventuale defecțiuni ale acestui aparat, care survin în perioada de garanție și care sunt rezultatul unor defecte de fabricație sau de material, vor fi remediate gratuit. Pentru a putea beneficia de garanție, prezentați-vă cu chitanța de cumpărare la magazin sau la cea mai apropiată unitate de service autorizată. (Pentru adresă, consultați pagina din spate)

Date tehnice

Conexiune electrică

Tensiune de rețea V 230
Fază ~ 1
Frecvență Hz 50
Putere de conectare W 450
Grad de protectie	IP44

Aer comprimat

Debit de pompare l/min	100
Presiune	MPa	0,1...0,8

Conectare la sursa de apă

Presiune de alimentare

MPa

0,1...0,5

Condiții de mediu

Temperatură cu antigel	°C	-
		10...+40

Temperatură fără antigel °C		+5...+40
Umiditatea aerului	%	10...80

Emisie de zgomot

Nivel de zgomot LpA	dB(A)	<70
Nivel de putere acustică	dB(A)	76,8
LWA + Incertitudine
KWA

Nivel de putere acustică dB(A) 4

LWA + Incertitudine

KWA

Dimensiuni și greutăți

Greutate	kg	71
Lungime	mm	423
Lățime	mm	423
Înălțime AWT	mm	1550
Înălțime AWT-C	mm	1760

Sub rezerva modificărilor tehnice.

Declarație de conformitate UE

Prin prezenta, declarăm că aparatul indicat mai jos corespunde cerințelor fundamentale privind siguranța și sănătatea prevăzute în directivele UE relevante, prin proiectarea și construcția sa, precum și în versiunea comercializată de noi. În cazul efectuării unei modificări a aparatului care nu a fost convenită cu noi, această declarație își pierde valabilitatea.

Produs: Umflător de anvelope

Însărcinat cu elaborarea documentației: Gianmarco Stra

MTM Hydro Srl

Via Moglia, 33

12062 Cherasco (Cn) - Italia

Tel. [phone]

Fax [phone]

CF / RI / P.IVA / TVA: IT 02469390047

Capac. Soc. 255.000 € - REA CN-178422

CCIAA

[e-mail]

PEC: [e-mail]

www.mtmhydro.it

Cherasco, 01.09.2018

Cuprins

Avertismente generale 75
