MANUAL DE UTILIZARE HD 8184 MXA Plus Kärcher

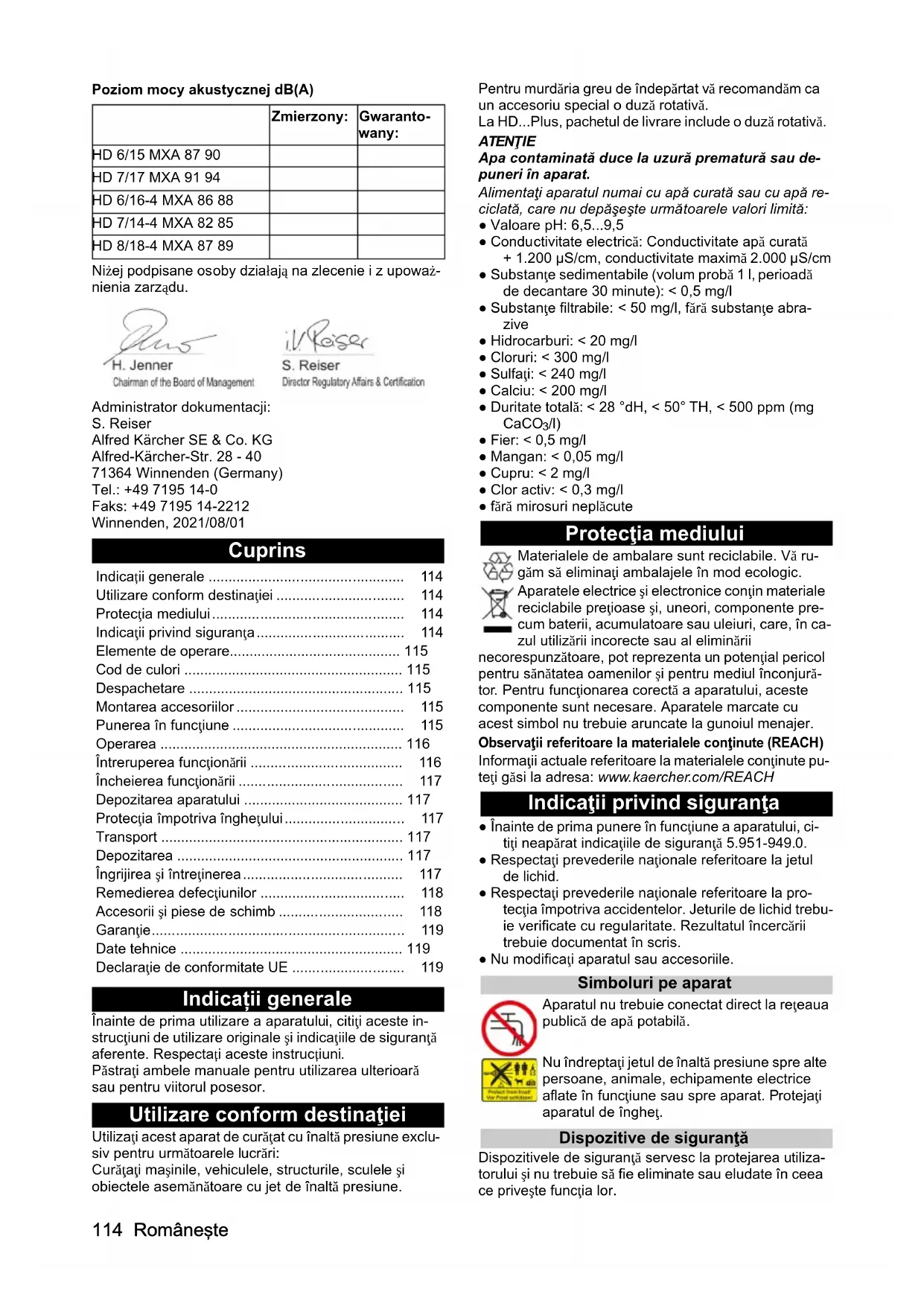

Indicații generale	114
Utilizare conform destinației	114
Protectția mediului	114
Indicații privind siguranța	114
Elemente de operare	115
Cod de culori	115
Despachetare	115
Montarea accesoriiilor	115
Punerea în funcțiune	115
Operarea	116
Întreruperea funcționării	116
Încheierea funcționării	117
Depozitarea aparatului	117
Protectția împotriva înghețului	117
Transport	117
Depozitarea	117
Îngrijirea și întreținerea	117
Remedierea defecțiunilor	118
Accesorii și piese de schimb	118
Garanție	119
Date tehnice	119
Declarație de conformitate UE	119

Indicații generale

Înainte de prima utilizare a aparatului, citiți aceste instrucțiuni de utilizare originale și indicațiile de siguranță aferente. Respectați aceste instrucțiuni.

Păstrați ambele manuale pentru utilizarea ulterioară sau pentru viitorul posesor.

Utilizare conform destinatiei

Utilizați acest aparat de curățat cu înaltă presiune exclusiv pentru următoarele lucrări:

Curățați mașinile, vehiculele, structurile, sculele și obiectele asemănătoare cu jet de înaltă presiune.

Pentru murdăria greu de îndepărtat vă recomandăm ca un accesoriu special o duză rotativă.

La HD...Plus, pachetul de livrare include o duză rotativă.

ATENTIE

Apa contaminată duce la uzură prematură sau de-puneri în aparat.

Alimentați aparatul numai cu apă curată sau cu apă reciclată, care nu depășește următoarele valori limită:

• Valoare pH: 6,5...9,5
• Conductivitate electrică: Conductivitate apă curată + 1.200 µS/cm, conductivitate maximă 2.000 µS/cm
• Substanțe sedimentabile (volum probă 1 l, perioadă de decantare 30 minute): < 0,5 mg/l
• Substanțe filtrabile: < 50 mg/l, fără substanțe abrazive
• Hidrocarburi: < 20 mg/l
• Cloruri: < 300 mg/l
• Sulfati: < 240 mg/l
• Calciu: < 200 mg/l
• Duritate totală: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)
• Fier: < 0,5 mg/l
• Mangan: < 0,05 mg/l
• Cupru: < 2 mg/l
• Clor activ: < 0,3 mg/l
• fără mirosuri neplăcute

Protectia mediului

Materialele de ambalare sunt reciclabile. Vă rugăm să eliminați ambalajele în mod ecologic.

Aparatele electrice și electronice conțin materiale reciclabile prețioase și, uneori, componente pre- cum baterii, acumulatoare sau uleiuri, care, în cazul utilizării incorecte sau al eliminării

necorespunzătoare, pot reprezenta un potențial pericol pentru sănătatea oamenilor și pentru mediul înconjurător. Pentru funcționarea corectă a aparatului, aceste componente sunt necesare. Aparatele marcate cu acest simbol nu trebuie aruncate la gunoiul menajer.

Observații referitoare la materialele conținute (REACH)

Informații actuale referitoare la materialele conținute pu- teți găsi la adresa: www.kaercher.com/REACH

Indicații privind siguranța

• Înainte de prima punere în funcțiune a aparatului, citiți neapărat indicațiile de siguranță 5.951-949.0.
• Respectați prevederile naționale referitoare la jetul de lichid.
• Respectați prevederile naționale referitoare la protecția împotriva accidentelor. Jeturile de lichid trebuie verificate cu regularitate. Rezultatul încercării trebuie documentat în scris.
• Nu modificați aparatul sau accesoriiile.

Simboluri pe aparat

Aparatul nu trebuie conectat direct la rețeaua publică de apă potabilă.

Nu îndreptați jetul de înaltă presiune spre alte persoane, animale, echipamente electrice aflate în funcțiune sau spre aparat. Protejați aparatul de îngheț.

Dispositive de siguranță

Dispozitivele de siguranță servesc la protejarea utilizatorului și nu trebuie să fie eliminate sau eludate în ceea ce privește funcția lor.

Supapa cu limitator de debit, comutatorul de presiune și supapa de siguranță sunt setate și sigilate din fabrică. Setările sunt efectuate numai de serviciul de asistență clienti.

Supapă cu limitator de debit cu comutator de presiune

Când se reduce cantitatea de apă prin reglarea presiunii și a debitului, supapa cu limitator de debit se deschide și o parte din apă curge înapoi către zona de intrare a pompei.

Când maneta de acționare de pe pistolul de înaltă presiune este eliberată, comutatorul de presiune oprește pompa de înaltă presiune, iar jetul de înaltă presiune se oprește.

Dacă maneta de acționare este trasă, pompa pornește din nou.

Supapă de siguranță

Supapa de siguranță se deschide când presiunea de funcționare permisă este depășită, iar apa curge din nou în zona de intrare a pompei.

Elemente de operare

Vezi pe partea graficului

① Element de protectie
②Duză
③ Reglare a presiunii și a debitului *
④ Lance EASY!Lock
⑤ Pistol de înaltă presiune EASY!Force

⑥ Blocare de siguranță

⑦ Clapetă de blocare

⑧ Manetă de deblocare

⑨ Furtun de înaltă presiune EASY!Lock

⑩ Manetă de deplasare, sus (trasă în afară)

⑪ Tambur furtun

⑫ Manetă de deplasare, jos (împinsă în interior)

⑬ Suport de cablu

⑭ Suport lance

⑮ Suport duză pentru duză rotativă*

⑯ Comutator aparat

⑰Tolbă pentru lance

18 Sită

⑲Ștuț pentru furtun

20 Piuliță olandeză

21 Racord de alimentare cu apă

22 Bechie glisantă/Bechie stativă

23 Suport pentru duze de evacuare*

⑳ Suport de transport pentru curățitorul de suprafețe*

25 Dispozitiv de deblocare manetă de deplasare

* nu este inclus în pachetul de livrare al tuturor variante- lor de aparat

Cod de culori

• Elementele de operare pentru procesul de curățare sunt de culoare galbenă.
• Elementele de operare pentru întreținere și service sunt de culoare gri deschis.

Despachetare

1. La despachetare, verificati continutul pachetului.
2. Dacă intervin defectiuni la transport, informați imediat distribuitorul.

Montarea accesoriiilor

Indicatie

Sistemul EASY!Lock conectează componentele printrun filet rapid cu o singură rotație, în mod rapid și sigur.

1. Introduceti duza de înaltă presiune pe lance.
2. Montați și strângeți cu mâna piulița olandeză (EASY!Lock).

3. Conectați lancea cu pistolul de înaltă presiune și strângeți-l cu mâna (EASY!Lock). Figura A

4. Fixează baza cu 2 şuruburi. Figura B

5. Fixează baza aparatului cu 2 cleme. Folosiți un ciocan pentru a bate clemele până la opritor. Figura C

① Clemă

1. Conectați furtunul de înaltă presiune cu pistolul de înaltă presiune și strângeți-l cu mâna (EASY!Lock).

Punerea în funcțiune

Conexiune electrică

△PERICOL

Pericol de rănire datorită electrocutării

Conectați aparatul la rețeaua electrică, utilizând un ștecăr. Este interzisă conectarea neseparabilă la rețeaua electrică. Ștecărul este utilizat pentru deconectarea de la rețea.

Pentru valorile de racordare, vezi plăcuța cu caracteristici sau datele tehnice.

1. Desfășurați cablul de rețea și amplasati-l pe podea.
2. Introduceti stecărul de rețea în priză.

Conectare la sursa de apă

Racordarea la o conductă de apă

▲AVERTIZARE

Amenințare la adresa sănătății datorită refluxului de apă murdară în rețeaua de apă potabilă.

Respectați prevederile furnizorului de apă.

În conformitate cu prevederilor în vigoare, aparatul nu trebuie să funcționeze niciodată fără separator de sistem la rețeaua de apă potabilă. Utilizați un separator de sistem de la firma KÄRCHER, sau , un separator de sistem conform EN 12729 tip BA. Apa, care curge printr-un separator de sistem este clasificată ca fiind nepotabilă. Separatorul de sistem trebuie conectat întotdeauna la alimentarea cu apă, niciodată la conectarea la sursa de apă de la aparat.

1. Verificați alimentarea cu apă la presiunea de alimentare, temperatura de alimentare și volumul de alimentare. Pentru cerințe, vezi secțiunea „Date tehnice”.

2. Conectați separatorul de sistem și conectarea la sursa de apă a aparatului la un furtun (lungime minimă 7,5 m, diametru minim 1"). Furtunul de alimentare nu este inclus în pachetul de livrare.

3. Deschideți alimentarea cu apă.

Aspirarea apei din rezervoare

1. Înşurubați furtunul de aspiratie (număr de comandă 4.440-207.0) cu filtru (număr de comandă 4.730-012.0) pe conectarea la sursa de apă.
2. Aerisiți aparatul.

Aerisiți aparatul

1. Deşurubați duza de pe lance.
2. Lăsați aparatul să funcționeze până când apa nu mai conține bule de aer.
3. Lăsați aparatul are probleme de aerisire, lăsați aparatul să funcționeze 10 secunde – apoi opriți-I. Repetați procesul de mai multe ori.
4. Opriti aparatul.
5. Înşurubați duza la loc.

Operarea

△PERICOL

Pericol de rănire cauzat de jetul de apă de înaltă presiune

Nu fixați niciodată maneta de acționare și maneta de siguranță în pozitia acționată.

Nu utilizați pistolul de înaltă presiune dacă maneta de siguranță este deteriorată.

Înainte de orice lucrare la aparat, împingeti butonul de siguranță de la pistolul de înaltă presiune în față.

Tambur de furtun automat

Aparatul este echipat cu un tambur de furtun automat.

Derularea furtunului

1. Scoateți furtunul.
2. La eliberare, tamburul de furtun se prinde.

Înfășurarea furtunului

1. Tragetii scurt de furtun și prindeti ulterior.
   Tamburul de furtun înfășoară automat furtunul.
2. În timpul înfășurării, reglați viteza de rulare prin introducerea furtunului.

Actionarea/oprirea pistolului de înaltă presiune

1. Acționarea pistolului de înaltă presiune: Acționați maneta de siguranță și maneta de acționare.
2. Oprirea pistolului de înaltă presiune: Eliberați maneta de siguranță și maneta de acționare.

Functionarea la înaltă presiune

Aparatul poate fi pus în funcțiune în poziție verticală sau orizontală.

Indicatie

Aparatul este dotat cu un comutator de presiune. Motorul funcționează numai când pistolul de înaltă presiune este pornit.

1. Desfășurați complet furtunul de înaltă presiune de pe tamburul de furtun.
2. Aduceți comutatorul aparatului în poziția „I”.
3. Deblocați pistolul de înaltă presiune pentru ca butonul de siguranță să fie împins în spate.
4. Actionați pistolul de înaltă presiune.
5. La aparat cu reglare a presiunii și a debitului: Reglați presiunea de lucru prin rotirea reglajului de presiune și a debitului.

Functionare cu detergent

Indicatie

Pentru funcționarea cu soluție de curățat, este necesară o lance pentru spumă cu cupă (opțiune).

△AVERTIZARE

Pericol pentru sănătate din cauza utilizării incorecte a soluțiilor de curățat

Respectați indicațiile de siguranță de pe soluția de curățat.

ATENTIE

Soluțiile de curățat neadecvate pot distruge aparatul și obiectul care trebuie curățat.

Utilizați numai soluții de curățat aprobate de KÄR- CHER.

Respectați recomandările de dozare și indicațiile valabile pentru soluția de curățat.

Pentru protejarea mediului înconjurător, folosiți moderat soluția de curățat.

Soluțiile de curățat KĂRCHER garantează o funcționare fără probleme. Cereți sfaturi de la angajații noștri sau solicitați catalogul nostru sau broșurile informative despre soluții de curățat.

Figura D

① Duză de evacuare
② Recipient
③ Set de apărători Adăugare de soluție de curățat: 3=mult, 2=mediu, 1=puțin
④ Furtun de aspirare
⑤ Pistol de înaltă presiune EASY!Force

1. Deşurubați recipientul.

2. Introduceți apărătoarea dorită în furtunul de aspiratie.

3. Úmpleți recipientul cu soluția de curățat.
4. Înşurubați recipientul pe duza de evacuare.
5. Îndepărtați lancea de la pistolul de înaltă presiune.
6. Montați duza de evacuare pe pistolul de înaltă presiune și strângeti-l cu mâna.
7. Puneti în funcțiune aparatul de curățat cu înaltă presiune.

Metoda de curățare recomandată

1. Pulverizați cu moderatie soluție de curățat pe suprafața uscată și lasați să acționeze (nu să se usuce).
2. Clătiți murdăria dizolvată cu jetul de apă de înaltă presiune.

Clătirea lancei pentru spumă

După utilizare, lancea pentru spumă trebuie spălată, pentru a evita depunerile de soluție de curățat.

1. Deşurubați recipientele.
2. Turnați restul de soluție de curățat la loc în ambalajul de livrare.
3. Umpleți recipientele cu apă curată.
4. Înşurubați recipientele pe duza de evacuare.
5. Operați duza de evacuare timp de aprox. 1 minut pentru a clăti resturile de soluție de curățat.
6. Goliți recipientele.

Întreruperea funcționării

1. Închideți pistolul de înaltă presiune, aparatul se oprește.
2. Blocați pistolul de înaltă presiune pentru ca butonul de siguranță să fie împins în față.

Indicatie

Când aparatul este oprit, presiunea apei este redusă cu aprox. 70%. Astfel, se reduce și puterea de actionare a pistolului de înaltă presiune, iar durata de functionare a aparatului crește.

Continuarea funcționării

1. Blocați pistolul de înaltă presiune pentru ca butonul de siguranță să fie împins în spate.
2. Acționați pistolul de înaltă presiune, aparatul pornește din nou.

Încheierea funcționării

1. Închideți alimentarea cu apă.
2. Actionați pistolul de înaltă presiune.
3. Rotiți comutatorul aparatului la „l” și lăsați să funcți-oneze 5 - 10 secunde.
4. Închideți pistolul de înaltă presiune.
5. Rotiti comutatorul aparatului pe „0/ OFF”.
6. Scoateți stecărul din priză doar dacă aveți mâinile uscate.
7. Desprindeți alimentarea cu apă.
8. Acționați pistolul manual de stropit până când presi-unea din aparat este eliberată.
9. Blocați pistolul de înaltă presiune pentru ca butonul de siguranță să fie împins în față.

Depozitarea aparatului

1. Aşezati lancea cu pistolul de înaltă presiune în lancea din tolbă și blocati-o în suportul de lance.
2. Înfășurați cablul de rețea pe suportul de cablu.
3. Înfășurați furtunul de înaltă presiune pe tamburul de furtun.
4. Apăsați dispozitivul de deblocare a manetei de de- plasare și împingeți maneta de deplasare în interior.

Protectția împotriva înghețului

ATENTIE

Înghețul distruge aparatul care nu este golit complet de apă.

Depozitați aparatul într-un loc ferit de îngheț. Dacă nu se poate asigura o depozitare astfel încât aparatul să fie ferit de îngheț:

1. Evacuați apa.
2. Pompati prin aparat antigel disponibil în comert.
3. Lăsați aparatul să funcționeze maxim 1 minut până când pompa și conductele sunt goale.

Indicatie

Folosiți antigel pentru autoturisme pe bază de glicoli, disponibil în comerț. Respectați instrucțiunile de manipulare ale producătorului antigelului.

Transport

⚠PRECAUTIE

Pericol de rănire, pericol de deteriorare a aparatului

La transport tineți cont de greutatea aparatului.

ATENTIE

Pericol de deteriorare a aparatului

Protejati maneta de actionare de la pistolul de înaltă presiune împotriva deteriorării.

1. În cazul transportării în vehicule asigurați aparatul contra derapării și răsturnării conform normelor în vigoare.

2. Pentru transportarea pe distanțe mai mari, trageți aparatul după dumneavoastră ținându-l de maneta de deplasare.

3. Pentru deplasarea pe trepte, trageți aparatul în sus treaptă cu treaptă. Bechiile glisante protejează car-casa de deteriorări.

Suport de transport pentru curățitorul de suprafete

1. Aşezati ştuțul de racord al curățitorului de suprafețe pe suportul de transport de la aparatul de curățat cu înaltă presiune.
2. Înşurubați piulița olandeză cu aproximativ 1 rotație.

Depozitarea

⚠PRECAUTIE

Pericol de rănire, pericol de deteriorare a aparatului.

La depozitare tineți cont de greutatea aparatului.

1. Depozitați aparatul doar în spații interioare.

Îngrijirea și întreținerea

△PERICOL

Pericol de rănire din cauza pornirii accidentale a aparatului și a electrocutării.

Înaintea tuturor lucrărilor la aparat, opriți aparatul și scoateți stecărul din priză.

Inspectia de siguranță / contractul de întreținere

Puteți încheia cu distribuitorul dvs. un contract de întreținere sau puteți stabili inspecții de siguranță periodice. Nu ezitați să cereți sfaturi.

Înainte de fiecare utilizare

1. Verificați cablul de racordare, pentru a vedea dacă este deteriorat; cablul deteriorat trebuie să fie înlocuit imediat la un serviciu de asistență clienti autorizat sau de către un electrician.
2. Verificați dacă furtunul de înaltă presiune prezintă deteriorări; înlocuți imediat furtunul de înaltă presiune dacă prezintă deteriorări.
3. Verificați etanșeitatea aparatului. Se admite un număr de 3 picături de apă pe minut. Dacă apare o neetanșeitate mai mare, luați legătura cu un serviciu de asistență clienti autorizat.

Săptămânal

1. Curățați sita de la conectarea la sursa de apă.

Curățarea sitei de la conectarea la sursa de apă

1. Deşurubați piulița olandeză.
2. Trageți în afară ștuțul furtunului împreună cu sita.
3. Spălați și clătiți sita la exterior. Indicație: Poziționați piulița hexagonală a ștuțului de furtun pentru conectarea la aparat.
4. Introduceti stuțul de furtun cu sita.
5. Strângeti piulița olandeză.

La fiecare 500 de ore de funcționare, cel puțin anual

1. Duceți aparatul pentru întreținere la serviciul de asistență clienti.
2. Înlocuiti uleiul.

Înlocuirea uleiului

Indicatie

Pentru cantitatea și tipurile de ulei, vezi secțiunea „Date tehnice”

1. Deşurubați cele 4 şuruburi.
2. Scoateți carcasa aparatului.

Figura E

1. Rabatați în jos furtunul de evacuare a uleiului și ți- neți-l deasupra unui recipient de colectare a uleiului.

2. Scoateți buşonul din furtunul de evacuare a uleiului.

3. Scoateți capacul.

4. Scoateți spuma din recipientul de ulei.

5. Așteptați până când uleiul s-a scurs complet.

Figura F

1. Introduceți buşonul în furtunul de evacuare a uleiului.

2. Rabatați în sus furtunul de evacuare a uleiului și blocați-l.

3. Umpleți cu cantitatea de ulei măsurată.

4. Introduceti spuma în recipientul de ulei.

5. Montați capacul și apăsați pe el. Figura G

Înlocuirea furtunului de înaltă presiune

⚠AVERTIZARE

Pericol de rănire

Tamburul furtunului se poate întoarce în mod neașteptat de repede atunci când detectorul se desprinde.

Urmati cu atenție pașii de mai jos și asigurați tamburul furtunului, așa cum este descris.

1. Ridicați capacul de pe tamburul furtunului cu o şuru-belniță.

Figura H

①Capac

1. Desfășurați complet furtunul de înaltă presiune de pe tamburul de furtun.

2. Introduceți o cheie Allen de 10 mm prin deschiderea hexagonală a carcasei. Introduceți cheia până când tamburul furtunului este blocat.

Figura I

① Deschidere, şase colturi

1. Deşurubați cele 2 şuruburi. Figura J

① Surub

② Furtun de înaltă presiune

③ Opritor furtun

1. Scoateți opritorul furtunului din furtunul de înaltă presiune.

2. Tragetți cârligul de siguranță. Figura K

① Cârlig de siguranță

② Racordul furtunului

③ Furtun de înaltă presiune.

1. Scoateți furtunul de înaltă presiune din racordul fur-tunului.

2. Introduceți noul furtun de înaltă presiune prin cele două role de ghidare a furtunului și introduceți-le în racordul furtunului. Respectați direcția de rotație a tamburului furtunului.

Figura L

①Rolă de ghidare a furtunului

1. Introduceți cârligul de siguranță în racordul furtunului.

2. Verificați dacă toate șaibele plate sunt în spatele cârligului de siguranță.

3. Montați opritorul furtunului la celălalt capăt al furtunului de înaltă presiune. Distanța până la capătul

furtunului aproximativ 1 m (până la pistolul de înaltă presiune).

1. Tineți tamburul furtunului și trageti cheia Allen.

2. Deblocați tamburul furtunului prin tragere pe furtunul de înaltă presiune și lăsați furtunul de înaltă presiune să se rostogolească încet. Verificați viteza de rulare ținând furtunul.

3. Montați din nou capacul.

Remedierea defectiunilor

△PERICOL

Pericol de rănire din cauza pornirii accidentale a aparatului și a electrocutării.

Înaintea tuturor lucrărilor la aparat, opriți aparatul și scoateți stecărul din priză.

Componentele electrice trebuie verificate și reparate numai de către un serviciu de asistență clienti autorizat. În cazul unor defectiuni care nu sunt specificate în acest capitol, dacă aveți dubii sau când acest lucru este recomandat în mod expres, apelați la un serviciu de asistență clienti autorizat.

Aparatul nu porneşte

• Verificați cablul de racordare, pentru a vedea dacă este deteriorat.
• Verificati tensiunea de retea.
• Dacă aparatul se supraîncălzește:
  a Aduceți comutatorul aparatului în poziția „0”.
  b Lăsați aparatul să se răcească cel puțin 15 minu- te.
  c Aduceți comutatorul aparatului în poziția „1”.

- Dacă apar defectiuni electrice, luați legătura cu un serviciu de asistență clienti autorizat.

Aparatul nu ajunge la presiunea dorită

• Controlați dimensiunile duzelor, pentru dimensiunile necesare vezi capitolul „Date tehnice”.
• Aerisiți aparatul, vezi „Aerisire aparat”.
• Curățați sita de la conectarea la sursa de apă.
• Verificați cantitatea de apă alimentată, pentru cantitatea necesară vezi capitolul „Date tehnice”.
• Curățati duza.
• Dacă este nevoie, luați legătura cu un serviciu de asistență clienti autorizat.

Pompa nu este etanşă

Se admite un număr de 3 picături de apă scurse pe minut.

- Dacă apare o neetanșeitate mai mare, aparatul trebuie verificat la serviciul de asistență clienti.

Pompa „bate”

• Verificati etanseitatea conductei de apă.
• Aerisiti aparatul, vezi „Aerisire aparat”.
• Dacă este nevoie, luați legătura cu un serviciu de asistență clienti autorizat.

Grad de amestecare a soluției de curățat prea mic

- Completați cupa duzei de evacuare.

- Introduceți o apărătoare mai mare pe furtunul de aspiratie.

- Verificați furtunul de aspirație și duza de evacuare cu privire la depunerile soluției de curățat. Îndepăr-tați depunerile cu apă călduță.

Accesorii și piese de schimb

Utilizați numai accesorii originale și piese de schimb originale; ele asigură funcționarea în siguranță și fără avari i a aparatului.

Informații despre accesorii și piesele de schimb se găsesc la adresa www.kaercher.com.

Garantie

În fiecare țară sunt valabile condițiile de garanție publicate de distribuitorul nostru din țara respectivă. Eventuale defectiuni ale acestui aparat, care survin în perioada de garanție și care sunt rezultatul unor defecte de fabri-

cație sau de material, vor fi remediate gratuit. Pentru a putea beneficia de garanție, prezentăți-vă cu chitanța de cumpărare la magazin sau la cea mai apropiată unitate de service autorizată.

(Pentru adresă, consultați pagina din spate)

Date tehnice

			HD 6/15MXA	HD 6/15MXA	HD 7/17MXA	HD 6/16-4MXA	HD 7/14-4MXA	HD 7/16-4MXA	HD 8/18-4MXA
Varianta specifică țării
Tară EU CH EU EU EU EU EU
Conexiune electrică
Tensiune	V			230				230
Fază ~	1	1	3	1	1	3	3
Frecvență Hz 50 50 50 50 50 50 50
Putere de conectare kW 3,1 2,3 4,2 3,3 3,4 4,2 4,6
Grad de protectie			IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Siguranță pentru rețea (temporizată)	A		16	10	16	16	16	16	16
Cablu prelungitor 30 m	mm^2		2,5 2,5	2,5 2,5	2,5 2,5	2,5 2,5
Conectare la sursa de apă
Presiune de alimentare (max.)	MPa		1	1	1	1	1	1	1
Temperatură de alimentare (max.)	°C		60	60	60	60	60	60	60
Cantitate alimentată (min.)	l/min		13	13	15	13	15	15	16
Înălțime de aspirare (max.)	m		0,5	0,5	0,5	0,5	0,5	0,5	0,5
Date privind puterea aparatului
Dimensiune duză la duza standard			033	038	040	034	043	042	042
Presiune de lucru	MPa		15 12 17	16 14 16	18
Suprapresiune de funcționare (max.)	MPa		22,5	18	25,5	24	21	24	27
Debit de pompare, apă	l/min		9,3	9,6	11,6	9,9	11,5	11,6	12,5
Fortă de recul a pistolului de înaltă presiune	N		28,6	28,6	35,5	30	32,2	34,5	41,8
Dimensiuni și greutăți
Greutate tipică în timpul funcționării	kg		37	37	39	45	46	46	48
Lungime	mm 455		455 455	455 455	455 455
Lățime	mm 400		400 400	400 400	400 400
Înălțime, manetă de deplasare jos, (sus)	mm 890		(970)	890(970)	890(970)	890(970)	890(970)	890(970)	890(970)
Cantitate de ulei	I		0,25	0,25	0,20	0,35	0,35	0,35	0,35
Tip de ulei			15W40	0W40	SAE 90	0W40	0W40	SAE 90	SAE 90
Valori calculate conform EN 60335-2-79
Valoarea vibrațiilor mână-braț	m/s^2		2,8 2,8	2,9 2,8	2,7 2,5 2,3
Incertitudine K	m/s^2		0,8 0,8	0,8 0,9	0,8 0,7 0,7
Nivel de zgomot L_pA	dB(A)		74	74	78	72	69	72	73
Incertitudine K_pA	dB(A)		3	3	3	3	3	3	3
Nivel de putere acustică L_WA + Incer- dB(A) titudine K_WA	90		90	94	88	85	88	88	89

Motivul excepției conform Regulamentului (UE) 2019/
1781 anexa I sectiunea 2 punctul (12): j)
Sub rezerva modificărilor tehnice.

Declaratie de conformitate UE

Prin prezenta, declarăm că aparatul indicat mai jos corespunde cerințelor fundamentale privind siguranța și sănătatea prevăzute în directivele UE relevante, prin proiectarea și constructția sa, precum și în versiunea comercializată de noi. În cazul efectuării unei modificări a

aparatului care nu a fost convenită cu noi, această declarație își pierde valabilitatea.

Produs: Aparat de curățat cu înaltă presiune

Typ: 1.150-xxx

Typ: 1.151-xxx

Typ: 1.524-xxx

Procedura de evaluare a conformității

2000/14/UE: Anexa V

Nivel de putere acustică dB(A)

	Măsurat:	Garantat:
HD 6/15 MXA 87 90
HD 7/17 MXA 91 94
HD 6/16-4 MXA 86 88
HD 7/14-4 MXA 82 85
HD 8/18-4 MXA 87 89

Semnatarii acționează în numele și prin împuternicirea Consiliului director.

H. Jenner

Însărcinat cu elaborarea documentației:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
