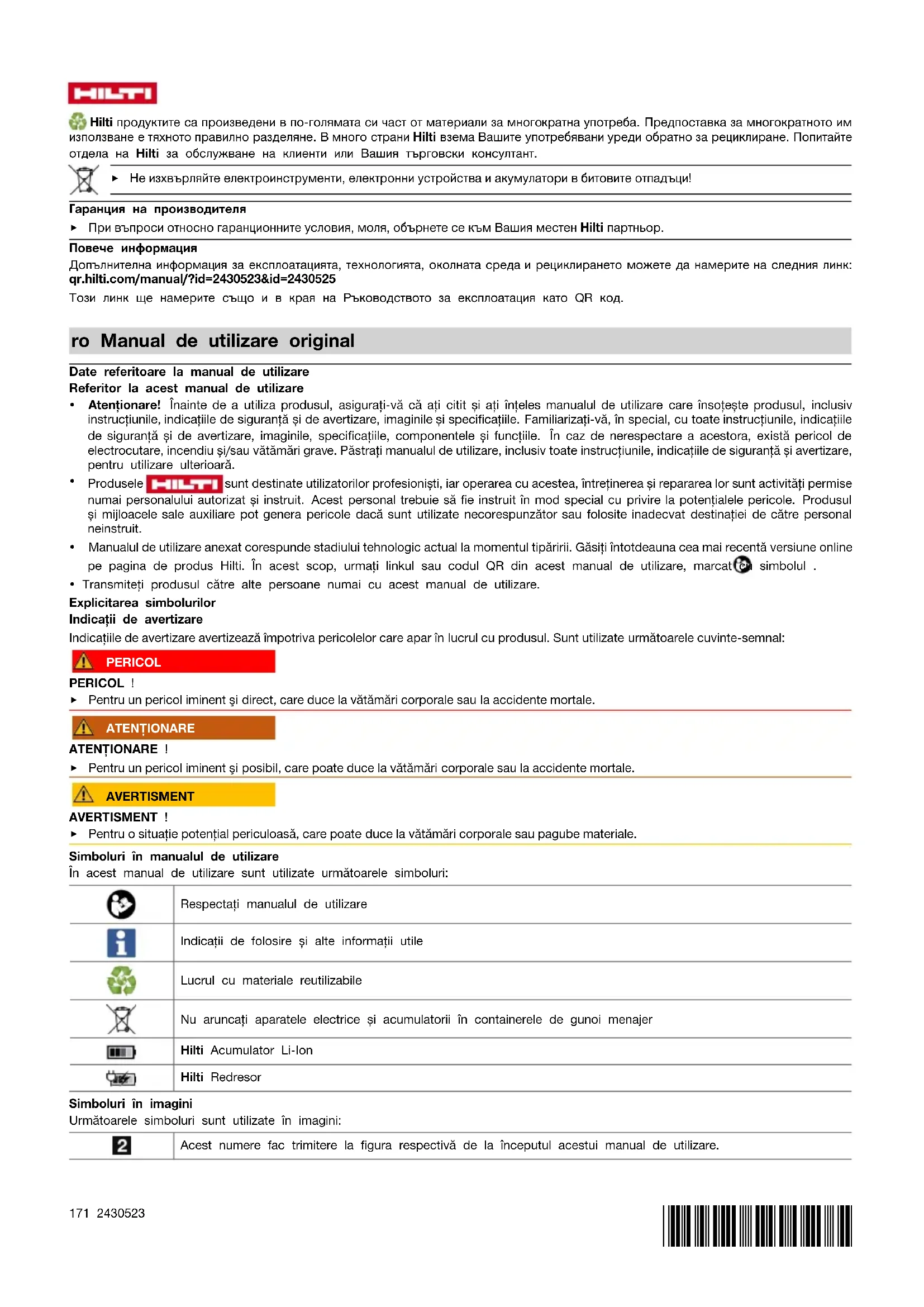

MANUAL DE UTILIZARE SF 30M22 HILTI
Date referitoare la manual de utilizare
Referitor la acest manual de utilizare
- Atenționare! Înainte de a utiliza produsul, asigurați-vă că ăți citit și ăți înțeles manualul de utilizare care însoșește produsul, inclusiv instrucțiunile, indicațiile de siguranță și de avertizare, imaginile și specificațiile. Familiarizați-vă, în special, cu toate instrucțiunile, indicațiile de siguranță și de avertizare, imaginile, specificațiile, componentele și funcțiile. În caz de nerespectare a acestora, există pericol de electrocutare, incendiu și/sau vătămări grave. Păstrați manualul de utilizare, inclusiv toate instrucțiunile, indicațiile de siguranță și avertizare, pentru utilizare ulterioară.
- Produsele HILSTI sunt destinate utilizatorilor profesioniști, iar operarea cu acestea, întreținerea și repararea lor sunt activități permise numai personalului autorizat și instruit. Acest personal trebuie să fie instruit în mod special cu privire la potențialele pericole. Produsul și mijloacele sale auxiliare pot genera pericole dacă sunt utilizate necorespunzător sau folosite inadecvat destinației de către personal neinstruit.
- Manualul de utilizare anexat corespunde stadiului tehnologic actual la momentul tipăririi. Găsiți întotdeauna cea mai recentă versiune online pe pagina de produs Hilti. În acest scop, urmați linkul sau codul QR din acest manual de utilizare, marcat în simbolul.
- Transmiteti produsul către alte persoane numai cu acest manual de utilizare.
Explicitarea simbolurilor
Indicații de avertizare
Indicațiile de avertizare avertizează împotriva pericolelor care apar în lucrul cu produsul. Sunt utilizate următoarele cuvinte-semnal:
PERICOL
PERICOL!
▶ Pentru un pericol iminent și direct, care duce la vătămări corporale sau la accidente mortale.
ATENTIONARE
ATENTIONARE !
▶ Pentru un pericol iminent și posibil, care poate duce la vătămări corporale sau la accidente mortale.
AVERTISMENT
AVERTISMENT !
▶ Pentru o situație potențial periculoasă, care poate duce la vătămări corporale sau pagube materiale.
Simboluri în manualul de utilizare
În acest manual de utilizare sunt utilizate următoarele simboluri:
Simboluri în imagini
Următoarele simboluri sunt utilizate în imagini:
Acest numere fac trimitere la figura respectivă de la începutul acestui manual de utilizare.
| 3 | Numerotarea din imagini atrage atenția asupra etapelor de lucru importante sau asupra componentelor importante pentru etapele de lucru. Aceste etape de lucru sau componente sunt evidențiate în text cu numărul corespunzător, de ex. (3). |
| 11 | Numerele pozițiilor sunt utilizate în figura Vedere generală și fac trimitere la numerele din legendă în paragraful Vedere generală a produsului. |
 | Acest semn are rolul de a stimula o atenție deosebită din partea dumneavoastră în lucrul cu produsul. |
Simboluri în funcție de produs
Simboluri de ordin general
Simboluri utilizate în combinație cu produsul.
Li-Ion
Semne de avertizare
Semnul de avertizare avertizează împotriva pericolelor.
Atentionare - câmp magnetic
Semn de interdictie
Semnele de interdictie indică acțiunile interzise.
Persoanele cu stimulatoare cardiace sau alte implanturi medicale nu au permisiunea de a utiliza acest produs.
Semne de obligativitate
Semnele de obligativitate fac trimiteri la manevre obligatorii.
Legați întotdeauna centura de siguranță înainte de a utiliza produsul.
Securitate
Instrucțiuni de ordin general privind securitatea și protecția muncii pentru sculele electrice
ATENTIONARE Consultați toate instrucțiunile de protecție a muncii, instrucțiunile de lucru, imaginile și datele tehnice cu care este prevăzută această sculă electrică. Neglijențele în respectarea următoarelor instrucțiuni pot provoca electrocutări, incendii și/ sau accidentări grave.
Păstrați toate instrucțiunile de protecție a muncii și instrucțiunile de lucru pentru consultare în viitor.
Termenul de „sculă electrică” folosit în instrucțiunile de protectie a muncii se referă la sculele cu alimentare de la rețea (cu cablu de rețea) la sculele electrice cu alimentare de la accumulatori (fără cablu de rețea).
Securitatea în locul de muncă
- Mențineți curățenia și un iluminat bun în zona de lucru. Dezordinea sau iluminatul insuficient în zona de lucru pot constitui surse de accidente.
Nu lucrați cu scula electrică în medii cu pericol de explozie, în care sunt prezente lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde pulberile sau vaporii.
Nu permiteți accesul copiilor și al altor persoane în zona de lucru pe parcursul utilizării sculei electrice. În cazul distragerii atenției, puteți pierde controlul asupra aparatului.
Securitatea electrică
Fișa de racord a sculei electrice trebuie să se potrivească cu priza de alimentare. Orice gen de modificare a fișei este interzis. Nu folosiți niciun tip de fișe adaptoare împreună cu scule electrice cu pământare de protecție. Fișele nemodificate și prizele adecvate diminuează riscul de electrocutare.
Evitați contactul corpului cu suprafețele legate la pământ, cum ar fi țevile, sistemele de încălzire, plitele și frigiderele. Există un risc major de electrocutare atunci când corpul se află în contact cu obiecte legate la pământ.
▶ Feriți sculele electrice de influența ploii și umidității. Pătrunderea apei în scula electrică crește riscul de electrocutare.
Nu utilizați cablul de legătură în scopuri pentru care nu este destinat, de exemplu pentru a transporta scula electrică, a suspenda scula electrică sau pentru a trage fișa din priza de alimentare. Feriți cablul de legătură de influențele cădurii, uleiului, muchiilor ascuțite sau componentelor aflate în mișcare. Cablurile de legătură deteriorate sau înfășurate majorează riscul de electrocutare.
Dacă lucrați cu o sculă electrică în aer liber, utilizați numai cabluri prelungitoare care sunt adecvate și pentru folosirea în exterior. Folosirea cablurilor prelungitoare adecvate lucrului în aer liber diminuează riscul de electrocutare.
Dacă punerea în exploatare a sculei electrice într-un mediu cu umiditate nu se poate evita, utilizati un întrerupător automat de protecție diferențial. Utilizarea unui întrerupător automat de protecție diferențial diminuează riscul de electrocutare.
Securitatea persoanelor
Procedați cu atenție, concentrați-vă la ceea ce faceți și lucrați în mod rațional atunci când manevrați o sculă electrică. Nu folosiți nicio sculă electrică dacă sunteți obosit sau dacă vă aflați sub influența drogurilor, alcoolului sau medicamentelor. Un moment de neatenție în folosirea sculei electrice poate duce la accidentări serioase.
Purtați echipament personal de protecție și, întotdeauna, ochelari de protecție. Folosirea echipamentelor personale de protecție, ca de ex. masca anti-praf, încălțămintea antiderapantă, casca de protecție sau căștile antifonice, în funcție de tipul sculei electrice și de natura aplicației de lucru, duce la diminuarea riscului de accidentare.
- Împiedicați pornirea involuntară a aparatului. Asigurați-vă că scula electrică este deconectată, înainte de a o racorda la alimentarea electrică și/ sau la acumulator, de a o lua din locul de lucru sau de a o transporta. Situațiile în care transportați scula electrică ținând degetul pe întrerupător sau racordați aparatul în stare pornită la alimentarea electrică pot duce la accidente.
Înainte de a porni scula electrică, îndepăratați uneltele de reglaj sau cheile fixe. Un accesoriu de lucru sau o cheie fixă, aflate într-o componentă rotativă a aparatului, pot provoca vătămări corporale.
▶ Evitați o poziție anormală a corpului. Asigurați-vă o poziție stabilă și păstrați-vă întotdeauna echilibrul. În acest fel, veți putea controla mai bine scula electrică în situații neașteptate.
Purtați îmbrăcăminte de lucru adecvată. Nu purtați haine largi sau bijuterii. țineți părul, îmbrăcămintea și mănușile departe de componentele aflate în mișcare. Îmbrăcămintea largă, bijuteriile sau părul lung pot fi prinse de piesele aflate în mișcare.
Dacă există posibilitatea montării unor accesorii de aspirare și captare a prafului, asigurați-vă că acestea sunt racordate și folosite corect. Utilizarea unui sistem de aspirare a prafului poate diminua pericolul provocat de praf.
Nu vă bazați pe măsuri de securitate greșite și nu vă dispensați de reglementările de securitate pentru sculele electrice, chiar dacă sunteți familiarizat cu scula electrică după multiple folosiri ale acesteia. Lucrul neatent poate duce în fracțiuni de secundă la accidentări grave.
Utilizarea și manevrarea sculei electrice
Nu suprasolicitați aparatul. Folosiți scula electrică special destinată lucrării dumneavoastră. Cu scula electrică adecvată, lucrați mai bine și mai sigur în domeniul de putere specificat.
Nu folosiți nicio sculă electrică având întrerupătorul defect. O sculă electrică ce nu mai permite pornirea sau oprirea sa este periculoasă și trebuie reparată.
Scoateți fișa din priză și/ sau înlăturăți acumulatorul dacă este detașabil, înainte de executarea unor reglaje la aparat, înlocuirea accesoriiilor sau depozitarea aparatului. Această măsură de precauție reduce riscul unei porniri involuntare a sculei electrice.
Păstrați sculele electrice în locuri inaccesibile copiilor, atunci când nu le utilizati. Nu permiteți folosirea aparatului de către persoane care nu sunt familiarizate cu acesta sau care nu au citit instrucțiunile de față. Sculele electrice sunt periculoase atunci când sunt folosite de persoane fără experientă.
- Îngrijiti sculele electrice și accesoriiile cu multă atenție. Controlați funcționarea impecabilă a componentelor mobile și verificați dacă acestea nu se blochează, dacă există piese sparte sau care prezintă deteriorări de natură să influențeze negativ funcționarea sculei electrice. Dispuneți repararea pieselor deteriorate înainte de punerea în exploatare a aparatului. Multe accidente se produc din cauza întreținerii defectuoase a sculelor electrice.
Păstrați accesoriiile așchietoare bine ascuțite și curate. Accesoriiile așchietoare întreținute atent, cu muchii așchietoare bine ascuțite se blochează mai greu și pot fi conduse mai ușor.
Utilizați scula electrică, accesoriiile, dispozitivele de lucru etc. corespunzător acestor instrucțiuni. țineți seama de condițiile de lucru și de activitatea care urmează a fi desfășurată. Folosirea unor scule electrice destinate altor aplicații de lucru decât cele prevăzute poate conduce la situații periculoase.
- Mențineți mânerele și suprafețele mânerelor în stare uscată, curată, fără ulei și unsoare. Mânerele și suprafețele mânerelor nu permit utilizarea și controlul sculei electrice în siguranță în situații neprevăzute, dacă sunt alunecoase.
Utilizarea și manevrarea sculei cu acumulatori
Încărcați acumulatorii numai în redresoarele recomandate de producător. Pentru un redresor adecvat unui anumit tip de acumulatori, apare pericolul de incendiu dacă acesta este utilizat cu alți acumulatori.
Utilizați numai accumulatorii prevăzuți special pentru sculele electrice. Folosirea altor accumulatori poate duce la accidentări și poate provoca pericol de incendiu.
- Tineți accumulatorii nefolosiți la distanță de agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care ar putea provoca scurtcircuitarea contactelor. Un scurtcircuit între contactele accumulatorului poate avea ca urmări arsuri sau incendii.
La folosirea în mod eronat, este posibilă eliminarea de lichid din accumulatori. Evitați contactul cu acesta. În cazul contactului accidental, spălați cu apă. Dacă lichidul ajunge în ochi, solicitați suplimentar asistență medicală. Lichidul ieșit din accumulatori poate provoca iritații ale pielii sau arsuri.
Nu folosiți acumulatori deteriorați sau modificați. Acumulatorii deteriorați sau modificați se pot comporta imprevizibil și pot provoca incendii, explozii sau pericol de accidentări.
Nu expuneți un accumulator la foc sau la temperaturi prea ridicate. Focul sau temperaturile de peste 130 °C (265 °F) pot provoca o explozie.
Urmați toate instrucțiunile de încărcare și nu încărcați niciodată accumulatorul sau unealta cu accumulator la valori situate în afara domeniului de temperatură indicat în instrucțiunile de exploatare. Încărcarea greșită sau încărcarea la valori în afara domeniului avizat de temperatură poate distruge accumulatorul și crește pericolul de incendiu.
Service
Încredințați repararea sculei electrice a dumneavoastră numai personalului calificat de specialitate și numai în condițiile folosirii pieselor de schimb originale. În acest fel, este garantată menținerea siguranței de exploatare a aparatului.
Nu executați niciodată lucrări de întreținere la un accumulator deteriorat. Toate lucrările de întreținere la accumulatori se vor executa numai de către producător sau de centrele de asistență pentru clienți, împuternicite de producător.
Indicații de protectie a muncii pentru mașinile de găurit magnetice
Nu utilizați această sculă electrică dacă dumneavoastră sau o persoană prezentă purtați un stimulator cardiac sau alt implant medical. Câmpurile magnetice emise de scula electrică pot provoca funcționarea defectuoasă a stimulatoarelor cardiace sau a altor implanturi medicale, ducând la vătămări de persoane.
▶ Verificați dacă centura de siguranță este uzată sau deteriorată înainte de fiecare utilizare. O centură de siguranță uzată sau deteriorată poate ceda neașteptat pe parcursul utilizării și poate provoca vătămări de persoane.
Fixați mașina de găurit magnetice numai pe metale feroase. Picionul magnetic nu va adera corect la metale neferoase, cum ar fi tipurile nemagnetice de oțeluri superioare.
Curățați suprafața înainte de fixarea batiului mașinii de găurit pe suprafața de lucru. Vopseaua, rugina sau zgura reduc forța de aderență a magnetului. Materialul așchiat, bavurile, praful și alte materiale străine de pe suprafața piciorului magnetic diminuează, de asemenea, forța de aderență.
- Acordati atenție faptului că piciorul magnetic este fixat pe o suprafață plană, uniformă. Dacă piesa care se prelucrează este neregulată și nu este plană sau nivelată, piciorul magnetic se poate desprinde de pe piesa care se prelucrează, scula electrică sau piesa care se prelucrează putându-se mișca neașteptat și provocând vătămări de persoane.
Fixați și asigurați piesa care se prelucrează cu menghine sau într-un alt mod pe o suprafață-suport stabilă. Sprijinirea corespunzătoare a piesei care se prelucrează este importantă pentru a minimiza impactul asupra corpului, înclinarea sau pierderea controlului.
- Asigurați întotdeauna scula electrică pe piesa care se prelucrează cu ajutorul centurii de siguranță din setul de livrare sau al celei recomandate, înainte ca motorul pentru găurire să fie conectat. Picionul magnetic se poate desface de piesa care se prelucrează, ca urmare provocând mișcarea neașteptată a sculei electrice sau a piesei care se prelucrează și vătămări de persoane.
- Activați întotdeauna piciorul magnetic și aveți în vedere ca acesta să fie bine fixat pe piesa care se prelucrează înainte de a conecta motorul pentru găurire. Un picior magnetic care nu aderă la piesa care se prelucrează poate provoca mișcarea neașteptată a sculei electrice sau a piesei care se prelucrează și vătămări de persoane.
- Asigurați-vă întotdeauna că piesa care se prelucrează este bine fixată sau într-o poziție stabilă. Mișcarea neașteptată a piesei care se prelucrează poate provoca vătămări de persoane.
- Acordati atenție stabilității, astfel încât să puteți ține scula electrică sub control atunci când o extrageți din piesa care se prelucrează. Pierderea controlului atunci când extrageți scula electrică din piesa care se prelucrează poate provoca vătămări de persoane.
Tineți-vă măinile departe de zona de găurire pe parcursul funcționării sculei electrice. Contactul cu piesele în rotație sau cu așchiile de la găurire poate provoca vătămări de persoane.
Nu găuriți cu o forță de avans excesivă. Forța de avans excesivă poate desprinde piciorul magnetic de piesa care se prelucrează, provocând mișcarea neașteptată a sculei electrice sau a piesei și vătămări de persoane.
Evitați așchiile lungi de la găurire prin întreruperea regulată a forței de apăsare. Așchiile metalice ascuțite se pot prinde și pot provoca vătămări de persoane.
Nu îndepărtați niciodată resturile de la găurire din zona de găurire pe parcursul funcționării sculei electrice. Pentru a îndepărta așchiile de la găurire, îndepărtați burghiul de piesa care se prelucrează, opriți motorul pentru găurire și așteptați până când burghiul ajunge în stare de repaus. Folosiți unelte precum o perie sau un cârlig pentru a îndepărta așchiile de la găurire. Contactul cu piesele în rotație sau cu așchiile de la găurire poate provoca vătămări de persoane.
Dacă trebuie utilizat lichid de răcire la găurire, direcționați lichidul departe de zona de lucru a utilizatorului sau utilizați un inel de captare a lichidului. Aceste măsuri de precauție mențin uscată zona de lucru a utilizatorului și reduc riscul de electrocutare.
- Dacă dispozitivul de lucru se blochează, nu mai exercitați avans și deconectați scula electrică. Verificați motivul blocării și eliminați cauza.
- Dacă doriți să reporniți o mașină de găurit care este blocată în piesa care se prelucrează, verificați dacă accesoriul de găurire se rotește liber înainte de a o conecta. Dacă accesoriul de găurire se înțepenește, este posibil să nu se mai rotească, să suprasolicite accesoriul de lucru sau să provoace desfacerea batiului mașinii de găurit de pe piesa care se prelucrează.
Nu dezactivați piciorul magnetic până când scula electrică nu a fost deconectată și accesoriiul de găurire nu a ajuns în stare de repaus. Dezactivarea prematură a piciorului magnetic poate provoca mișcarea neașteptată a sculei electrice sau a piesei care se prelucrează și vătămări de persoane.
Instrucțiuni suplimentare de protecție a muncii
Securitatea persoanelor
▶ Folosiți produsul și accesoriiile numai în stare tehnică impecabilă.
▶ Nu atingeți dispozitivul de lucru sau mandrina imediat după exploatare, deoarece acestea pot fi extrem de fierbinți și pot provoca arsuri ale pielii. Aveți în vedere ca nimeni să nu se afle în zona de lucru în care se ejectează materialul aschiat.
▶ Nu utilizati produsul pe aceeași piesă la care sunt folosite aparate de sudură electrică.
▶ Nu tineți piesa care se prelucrează cu mâna pentru a evita pericolul de vătămare.
▶ Respectați prescripțiile naționale, locale și specifice șantierului privind protecția muncii.
Nu efectuati niciodată intervenții neautorizate sau modificări asupra produsului sau accesorilor.
- Picionul magnetic este adecvat pentru utilizarea pe oțel cu o grosime de > 6 mm, fără un gol de aer vizibil între partea inferioară a magnetului și material. Straturile de vopsea și suprafețele neuniforme creează un gol de aer. Mențineți golul de aer cât mai mic posibil. Golurile de aer dintre magnet și material slăbesc forța de aderență magnetică.
Asezați întotdeauna piciorul magnetic pe o suprafață plană (de ex. țeavă dreptunghiulară sau platbandă). Nu strângeți piciorul magnetic pe obiecte mici sau de formă neregulată.
Nu utilizati roata manuală sau pârghia manuală magnetică pentru a ridica produsul.
Pericol de vătămare din cauza căderii dispozitivelor de lucru și/sau a căderii accesoriiilor. Înainte de începerea lucrului, controlați ca accumulatorul și accesoriiul montat să fie fixate în siguranță.
- Mentienei întotdeauna libere fantele de aerisire. Pericol de arsuri dacă fantele de aerisire sunt acoperite!
În timpul utilizării produsului, utilizatorul și persoanele aflate în apropiere trebuie să folosească o apărătoare pentru ochi adecvată, cască de protectie și căști antifonice.
HILTI
- Faceți frecvent pauze și exerciții pentru îmbunătățirea circulației sanguine în degetele dumneavoastră. În cazul lucrărilor lungi, din cauza vibrațiilor intense sunt posibile tulburări la nivelul vaselor sanguine sau al sistemului nervos în degete, mâini sau articulațiile mâinilor.
- Atunci când nu utilizați produsul, poziționați-I astfel încât să nu reprezinte un pericol de împiedicare sau de cădere. Asigurați produsul pe parcursul utilizării, asamblării și transportului astfel încât acesta să nu poată cădea.
Evitați zona periculoasă de sub piciorul magnetic activat. Nu activați niciodată piciorul magnetic fără contact cu materialul de bază.
Nu aduceți degetele sau alte părți ale corpului între piciorul magnetic și materialul de bază.
▶ Evitați atingerea pieselor rotative. Apare pericol de vătămare.
Nu activați niciodată piciorul magnetic dacă acesta nu este în contact cu materialul de bază. Piciorul magnetic se poate rupe în mod neașteptat de material de bază, ceea ce poate provoca vătămări.
▶ Produsul descris nu este adecvat pentru regimul cu dirijare manuală.
La reglarea cursei, tineți ferm carcasa motorului pentru a preveni mișcările necontrolate cauzate de greutatea unității motorului.
Asigurați-vă că şuruburile de fixare ale şinelor de alunecare sunt strânse suficient înainte de ridicarea, transportul sau utilizarea produsului.
Nu utilizati dispositive de lucru care nu sunt conforme cu specificaile din capitolul Utilizarea conformă cu destinația. 176
▶ Pentru lucrările de străpungere, întreprindeți măsuri de siguranță adecvate pe partea opusă a piesei care se prelucrează. Piesele care se rup pot cădea în exterior și/sau în jos și pot vătăma alte persoane.
Nu găuriți niciodată în armături metalice sau alte structuri de rezistență fără consultarea prealabilă a conducătorului șantierului sau a inginerului de construcții.
▶ Pericol de vătămări prin tăiere. Dinții cuțitului dispozitivului de lucru sunt ascuțiți.
▶ Produsul generează un cuplu de rotație ridicat. Utilizatorul trebuie să fie pregătit pentru înțepenirea sau blocarea bruscă a dispozitivului de lucru, care poate determina rotirea produsului în jurul propriei axe.
Purtați mănuși de protecție atunci când schimbați scula de lucru sau mandrina. La atingerea dispozitivului de lucru sau a mandrinei există pericolul de vătămări prin tăiere sau arsuri. - La atingerea de muchii ascuțite ale dispozitivului de lucru, materialului așchiat sau piesei care se prelucrează după procesul de găurire, apare pericol de arsuri.
▶ Verificați dispozitivul de lucru înainte de începerea lucrului și utilizați numai dispozitive de lucru nedeteriorate și nedeformate. Cablurile deteriorate sau deformate dispozitivele de lucru pot provoca accidentări grave.
▶ Deconectați produsul imediat dacă accesoriiul de lucru se blochează. Dacă survine această stare, determinați cauza și luați măsuri pentru a înlătura blocajul. - Dacă doriți să reporniți produsul care este înțepenit în piesa care se prelucrează, verificați dacă dispozitivul de lucru se rotește liber înainte de conectare. Dacă dispozitivul de lucru este blocat, este posibil să nu se rotească, ceea ce poate duce la suprasolicitarea produsului sau la desfacerea produsului de pe piesa care se prelucrează.
Securitatea electrică
▶ Verificați înainte de începerea lucrului dacă în zona de lucru există conductori electrici, conducte de gaz și tevi de apă acoperite. Piesele metalice aflate în contact exterior cu produsul pot cauza o electrocutare sau o explozie, dacă deteriorați un conductor electric, o conductă de gaz sau o teavă de apă.
Utilizarea și manevrarea sculei electrice
Nu utilizati niciodata solventi sau alte substanțe chimice corozive pentru curățarea pieselor nemetalice ale produsului. Aceste substanțe chimice pot ataca materialul plastic utilizat în aceste piese. Utilizați numai o cârpă umezită cu apă și săpun neagresiv. Nu lăsați lichidul să pătrundă în interiorul produsului. Nu imersați nicio parte a produsului într-un lichid.
- După deconectarea sursei electrice a magnetului, așteptați până când produsul a ajuns la o stare de repaus completă înainte de a detașa piciorul magnetic de piesa care se prelucrează. Piciorul magnetic aderă la piesa care se prelucrează încă un moment înainte ca piciorul magnetic să se desprindă. O atingere ușoară cu mâna desface piciorul magnetic de pe piesa care se prelucrează.
Utilizați întotdeauna turația recomandată pentru dispozitivul de lucru și material.
▶ Nu găuriți niciodată fără ulei de tăiere sau alt lichid de răcire adecvat.
▶ Presiunea excesivă asupra roții manuale deblochează magnetul.
Păstrați produsul, în special suprafețele mânerelor, uscate, curate, fără ulei și unsoare.
Manevrarea și folosirea cu precauție a accumulatorilor
Aveți în vedere următoarele instrucțiuni de protecție a muncii pentru manevrarea și utilizarea fără riscuri a accumulatorilor Li-Ion. Nerespectarea acestora poate duce la iritații ale pielii, vătămări grave produse prin coroziune, arsuri chimice, incendii și/ sau explozii.
Utilizați acumulatorii numai în stare tehnică impecabilă.
- Manevrați acumulatori cu atenție, pentru a evita deteriorările și scăpările de lichide foarte dăunătoare sănătății!
- Modificarea sau manipularea accumulatorilor nu este permisă în niciun caz!
Nu este permisă dezmembrarea, strivirea, încălzirea la peste 80°C (176°F) sau arderea accumulatorilor.
Nu utilizați sau încărcați niciun acumulator care a suferit o lovitură sau care a fost deteriorat în alt mod. Verificați regulat dacă acumulatorii dumneavoastră prezintă semnalmente de deteriorări.
▶ Nu utilizati niciodată accumulatori reciclati sau reparati.
Nu folosiți niciodată accumulatorul sau o sculă electrică alimentată de la accumulatori pe post de unealtă percutoare.
Nu expuneți niciodată accumulatorii direct la soare, unei temperaturi ridicate, formării de scântei sau flăcărilor deschise. Acest lucru poate duce la explozii.
Nu atingeți polii bateriei cu degetele, cu accesorii de lucru, bijuterii sau alte obiecte care prezintă conductibilitate electrică. Acest lucru poate deteriora accumulatorul și poate cauza prejudicii materiale și vătămări.
▶ Feriți acumulatorii de ploaie, umezeală și lichide. Pătrunderea de umiditate poate cauza scurtcircuite, electrocutări, arsuri, incendiu și explozii.
Utilizați numai redresoarele și sculele electrice prevăzute pentru acest tip de accumulator. Aveți în vedere în acest scop datele din manualele de utilizare corespunzătoare.
▶ Nu utilizati sau depozitați accumulatorul în medii cu pericol de explozie.
Dacă accumulatorul se înfierbântă prea puternic pentru a putea fi ținut în mână, este posibil ca el să fie defect. Așezați acumulatorul într-un loc vizibil, fără pericol de incendiu, la o distanță suficientă față de materialele inflamabile. Lăsați acumulatorul să se răcească. Dacă accumulatorul este încă prea fierbinte pentru a putea fi ținut în mână după o oră, atunci el este defect. Adresați-vă centrului de service Hilti sau citiți documentul "Indicații referitoare la securitate și utilizare pentru acumulatorii Li-Ion marca Hilti".
Aveți în vedere directivele speciale, valabile pentru transportul, depozitarea și utilizarea accumulatorilor Litiu-Ion. 181
Citiți indicațiile referitoare la securitate și utilizare pentru acumulatorii Li-Ion marca Hilti, pe care le găsiți prin scanarea codului QR de la finalul acestui manual de utilizare.
Descriere
| Vedere generală a produsul | |||
| 1 | Panou cu tastatură | 12 | Afișaj de atenționar |
| 2 | Mâner de transport | 13 | Tastă Activare/dezactivare |
| 3 | Roată manuală | 14 | Indicator Magnet |
| 4 | Manetă magnetică | 15 | Tastă de conectare în sens antior |
| 5 | Picior magnetic | 16 | Tastă de reducere a turatie |
| 6 | Cheie imbus | 17 | Pârghie de fixare pentru reglarea cursei |
| 7 | Mandrina | 18 | Conductor de alimentare a motorului |
| 8 | Şine de alunecare | 19 | Tasta pentru deblocare pentru accumulator |
| 9 | Indicator pentru treptele de viteză | 20 | Indicator de stare accumulator |
| 10 | Tastă de majorare a turatie | 21 | Pană de extractie |
| 11 | Tastă de conectare în sens orar | 22 | Centură de siguranță |
Utilizarea conformă cu destinația
Produsul descris este o maşină de găurire inelară magnetică. El este proiectat pentru găurire cu burghie pentru găurire inelare și spirale, pentru adâncire, alezare și tăiere de filete. Materialele de lucru permise sunt oțelul și alte materiale metalice a căror suprafață permite fixarea în siguranță a piciorului magnetic.
Dimensiunile maxime ale aplicațiilor de lucru:
- Burghiu de găurire inelară pentru metal cu un diametru de până la 35 mm în oțel cu o grosime de până la 50 mm.
- Burghiu adâncitor pentru metal cu un diametru de până la 31 mm.
- Burghiu spiral pentru metal cu un diametru de până la 18 mm.
- Alezor pentru metal cu un diametru de până la 18 mm.
- Tarod pentru metal cu un diametru de până la M14
- Utilizați pentru acest produs numai acumulatori Li-Ibiliti Nuron din seria de tip B 22. Pentru optimizarea randamentului, Hilti recomandă pentru acest produs acumulatorii indicati în tabelul de la finalul acestui manual de utilizare.
- Utilizați pentru acești accumulatori numai redresoarele Hilti din seriile de tip menționate în tabelul de la finalul acestui manual de utilizare.
Setul de livrare
Maşină de găurire inelară magnetică, centură de siguranță, pană de extractie, manual de utilizare
Alte produse din sistem, avizate pentru produsul dumneavoastră, găsiți la centrul dumneavoastră Hilti Store sau la: www.hilti.group
ATC
Produsul este echipată cu decuplare electronică rapidă ATC (Active Torque Control).
Dacă dispozitivul de lucru se blochează sau se înțepenește, produsul se rotește brusc necontrolat în sens opus. ATC detectează această mișcare bruscă de rotație a produsului și deconectează imediat motorul pentru găurire.
Pentru o functionare conformă cu prescripțiile, motorul pentru găurire trebuie să permită rotirea.
După ce decuplarea rapidă a reușit, desfaceti dispozitivul de lucru blocat. Produsul este pregătit de funcționare.
Indicatoarele cu LED
| Starea Semnificatie | |
| Indicatorul Magnet luminează constant în verde. | Piciorul magnetic este activat. |
| Indicatorul Magnet luminează constant în roșu. | Piciorul magnetic este dezactivat. |
| Afișajul de atenționare se aprinde intermitent. | ATC a declanșat. Desfaceți dispozitivul de lucru blocat. Produsul este pregătit de funcționare. |
| Afișajul de atenționare luminează constant. | Protecția la suprasarcină s-a declanșat. După caz, desfaceți dispozitivul de lucru blocat. Nu exercitați prea multă presiune pe dispozitivul de lucru. Produsul este pregătit de funcționare. |
| Starea Semnificație | |
| Trepte de turație. Turația este afișată în trepte. Un LED corespunde unei trepte de turație. Cu cât se aprind mai multe LED-uri, cu atât turația este mai mare. 178 | |
Indicațiile accumulatorului Li-Ion
Hilti Nuron Acumulatorii Li-Ion pot indica starea de încărcare, mesaje de eroare și starea accumulatorilor.
Indicatoare pentru starea de încărcare și mesaje de eroare
ATENTIONARE
Pericol de accidentare prin căderea accumulatorului!
Cu accumulatorul introdus, asigurați-vă după apăsarea tastei pentru deblocare că fixați în poziție accumulatorul din nou corect în produsul utilizat.
Pentru a obține una dintre următoarele indicații, apăsați scurt tasta pentru deblocare a accumulatorului.
Starea de încărcare, precum și avariile posibile sunt afişate și permanent, cât timp produsul racordat este conectat.
| Starea Semnificatie | |
| Patru (4) LED-uri luminează constant în verde Starea de încărcare: 100 % până la 71 % | |
| Trei (3) LED-uri luminează constant în verde Starea de încărcare: 70 % până la 51 % | |
| Două (2) LED-uri luminează constant în verde Starea de încărcare: 50 % până la 26 % | |
| Un (1) LED luminează constant în verde Starea de încărcare: 25 % până la 10 % | |
| Un (1) LED se aprinde intermitent cu frecvență lentă în verde Starea de încărcare: < 10 % | |
| Un (1) LED se aprinde intermitent cu frecvență rapidă în verde | Accumulatorul Li-Ion este complet descărcat. Încărcați acumulatorul.Dacă LED-ul se aprinde în continuare intermitent cu frecvență rapidă după încărcarea acumulatorului, adresați-vă centrului de service Hilti. |
| Un (1) LED se aprinde intermitent cu frecvență rapidă în galben | Accumulatorul Li-Ion sau produsul asociat sunt suprasolicitate, prea fierbinți, prea reci sau este prezentă o altă eroare.Aduceți produsul și acumulatorul la temperatura de lucru recomandată și nu suprasolicitați produsul în aplicația de lucru.Dacă mesajul apare în continuare, adresați-vă centrului de service Hilti. |
| Un (1) LED se aprinde în galben Acumulatorul Li-Ion și produsul | asociat nu sunt compatibile. Vă ru-găm să vă adresați centrului de service Hilti. |
| Un (1) LED se aprinde intermitent cu frecvență rapidă în roșu | Accumulatorul Li-Ion este blocat și nu poate fi utilizat în continuare.Vă rugăm să vă adresați centrului de service Hilti. |
Indicatoare pentru starea accumulatorului
Pentru a interoga starea accumulatorului, tineți apăsată tasta pentru deblocare mai mult de trei secunde. Sistemul nu detectează nicio disfunctionalitate potențială a bateriei din cauza unui tratament abuziv, ca de ex. cădere, împunsături, deteriorări externe cauzate de căldură etc.
| Starea Semnificatie | |
| Toate LED-urile se aprind ca lumină dinamică și apoi se aprinde (1) LED constant în verde. | Accumulatorul poate fi utilizat în continuare. |
| Toate LED-urile se aprind ca lumină dinamică și apoi se aprinde intermitent un (1) LED rapid în galben. | Interogarea stării accumulatorului nu a putut fi încheiată. Repetați procedeul sau adresați-vă centrului de service Hilti. |
| Toate LED-urile se aprind ca lumină dinamică și apoi se aprinde LED constant în roșu. | Dacă un produs racordat poate fi utilizat în continuare, capacitatea rămasă a accumulatorului este sub 50%.Dacă un produsul racordat nu mai poate fi utilizat, accumulatorul este la finalul duratei sale de serviciu și trebuie să fie înlocuit. Vă rugăm să vă adresați centrului de service Hilti. |
Date tehnice
Date tehnice
| Greutate conform EPTA Procedure 01 fără acumulator | 12,9 kg |
| Turația de mers în gol (Rotație spre dreapta) | 520 rot/min |
| Turația de mers în gol (Rotație spre stânga) | 280 rot/min |
| Tensiunea nominală | 21,6 V |
| Temperatura ambientă în timpul funcționării | -17 °C ... 60 °C |
| Temperatura de depozitare | -20 °C ... 70 °C |
Accumulator
| Tensiunea de lucru a accumulatorului | 21,6 V |
| Greutate accumulator | Vezi finalul acestui manual de utilizare |
| Temperatura ambientă în timpul funcționării | -17 °C ... 60 °C |
| Temperatura de depozitare | -20 °C ... 40 °C |
| Temperatura accumulatorului la începutul încărcării | -10 °C ... 45 °C |
Trepte de turație (rotații pe minut)
| Treapta 1 (turația de mers în gol) | 200 rot/min |
| Treapta 2 (turația de mers în gol) | 280 rot/min |
| Treapta 3 (turația de mers în gol) | 350 rot/min |
| Treapta 4 (turația de mers în gol) | 420 rot/min |
| Treapta 5 (turația de mers în gol) | 470 rot/min |
| Treapta 6 (turația de mers în gol) | 520 rot/min |
Date privind zgomotul
Valorile presiunii acustice indicate în aceste instrucțiuni au fost măsurate corespunzător unui procedeu standardizat de măsură și pot fi utilizate pentru compararea reciprocă a sculelor electrice. Ele sunt adecvate și pentru o apreciere provizorie a valorilor de expunere.
Datele indicate se referă la aplicațiile principale de lucru ale sculei electrice. Firește că, dacă scula electrică este utilizată pentru alte aplicații de lucru cu dispositive de lucru neprevăzute sau cu o întreținere insuficientă, datele pot să difere. Acest lucru poate ridica în mod considerabil valorile de expunere pe întreaga durată de lucru.
Pentru o apreciere exactă a valorilor de expunere, trebuie să se ia în calcul și timpii în care scula electrică este deconectată sau în care ea funcționează, dar nu execută efectiv nicio activitate. Acest lucru poate reduce în mod considerabil valorile de expunere pe întreaga durată de lucru.
Stabiliți măsuri de securitate suplimentare pentru protecția operatorului față de efectele sunetului, de exemplu: întreținerea sculei electrice și a dispozitivelor de lucru, menținerea mânilor în stare caldă, organizarea proceselor de lucru.
Informații detaliate referitoare la versiunile utilizate aici ale normelor EN 62841 pot fi găsite în imaginea a declarației de conformitate
208.
Datele privind zgomotul
| Nivelul puterii acustice ( _A ) | 92 dB(A) |
| Nivelul presiunii acustice emise ( _A ) | 83 dB(A) |
| Insecuritatea (valori sonore) ( _A si K_WA ) | 3 dB(A) |
Pregătirea lucrului
ATENTIONARE
Pericol de accidentare Prin pornirea involuntară!
Înainte de introducerea accumulatorului, asigurați-vă că produsul aferent este deconectat.
Înlăturați accumulatorul înainte de a realiza reglaje la mașină sau de a schimba accesorii.
Aveți în vedere indicațiile de securitate și de avertizare din această documentație și de pe produs.
Încărcarea accumulatorului
- Înainte de încărcare, citiți manualul de utilizare al redresorului.
- Aveți în vedere ca la contactele accumulatorului și ale redresorului să existe curățenie și acestea să fie uscate.
- Încărcați acumulatorul într-un redresor avizat. 176
Introducerea accumulatorului
ATENTIONARE
Pericol de accidentare Prin scurtcircuit sau căderea acumulatorului!
Înainte de introducerea accumulatorului, asigurați-vă că la contactele accumulatorului și la contactele de pe produs nu există corpuri străine.
Asigurati-vă că accumulatorul este întotdeauna fixat corect în poziție.
-
Încărcați acumulatorul complet înainte de prima punere în funcțiune.
-
Introduceți prin glisare accumulatorul în produs până când acesta se înclichetează cu zgomotul caracteristic.
-
Controlati stabilitatea accumulatorului.
Îndepărtarea accumulatorului
- Apăsați tasta pentru deblocare a accumulatorului.
- Trageți acumulatorul afară din produs.
Montarea roții manual
Roata manuală poate fi montată pe partea stângă sau pe partea dreaptă.
HILTI
- Asezați roata manuală pe partea dorită.
▶ Scala avansului poate fi utilizată cu „cm” sau „toli”.
▶ Asezați scala de avans pe roata manuală în direcția dorită.
- Introduceti şurubul de fixare pe partea opusă.
- Strângeti ferm şurubul de fixare cu ajutorul cheii hexagonale, folosind doar forța mâinii.
Schimbarea dispozitivului de lucru
Introducerea carotierei
- Inserati stiftul de centrare în carotieră.
- Tragetî în jos manşonul de tensionare al mandrinei.
- Introduceti carotiera cu stiftul de centrare în mandrină.
- Verificati stabilitatea carotierei.
Introducerea burghiului
- Desfaceti filetul pe stânga al mandrinei prin rotirea acestuia în sens orar (1).
- Rotiți mandrina astfel încât deschizătura din arborele de acționare să fie aliniată cu deschizătura din carcasă.
- Introduceti pana de extractie (2).
- Percutati pana de extractie cu un ciocan (3).
▶ Mandrina se va desface. - Extrageti mandrina (4).
- Curățati conul interior al arborelui condus.
- Introduceți burghiul și verificați dacă este bine fixat (6).
Introduceti mandrina din nou:
- Introduceti mandrina (MK2, MT2, CM2) și verificati stabilitatea (anulați pasul 5).
- Strângeti filetul pe stânga al mandrinei în sens antiorar (anulați pasul 1).
Modul de utilizare
Aveți în vedere indicațiile de securitate și de avertizare din această documentație și de pe produs.
Activarea piciorului magneti
ATENTIONARE
Pericol de vătămare cauzat de forța de aderență magnetică insuficientă. Produsul se poate desface de pe materialul de bază și poate cădea.
Aveți în vedere ca suprafața de instalare pentru piciorul magnetic să fie plană, curată, fără rugină și fără gheață. Îndepărtați vopseaua, stratul de chit și de material de șpăcluire, precum și alte materiale.
▶ Aveți în vedere ca piciorul magnetic să nu aibă aşchii sau alte impurități.
Evitați formarea unui gol de aer între piciorul magnetic și suprafața de instalare. Un gol de aer reduce forța de aderență magnetică.
▶ Pentru a evita o reducere permanentă a forței de aderență magnetică, utilizați piciorul magnetic numai pe suprafețe care nu depășesc temperatura maximă de 60 °C (140 °F).
- Acordati atenție grosimii minime a materialului de bază și măsurilor necesare în cazul în care grosimea minimă nu este suficientă.
▶ Nu utilizati niciodată produsul dacă pârghia manuală magnetică nu este în poziția 100 %.
Aveți în vedere ca forța de aderență magnetică să fie suficientă. La prelucrarea materialelor din oțel cu o grosime a materialului mai mică de 6 mm, piesa care se prelucrează trebuie să fie întărită cu o placă de oțel suplimentară pentru a asigura cerința minimă de > 6 mm.
- Utilizați întotdeauna piciorul magnetic atunci când lucrați.
Dacă indicatorul Magnet de pe panoul de operare se aprinde în verde, piciorul magnetic este activat. Acordați atenție faptului că indicatorul Magnet nu furnizează informații despre forța de aderență magnetică pe materialul de bază!
▶ Dacă indicatorul Magnet pe panoul de operare se aprinde în roșu, piciorul magnetic nu este activat.
-
Aduceți pârghia manuală magnetică în poziția 30 %, pentru a poziționa mașina magnetică de găurire inelară.
-
Aduceți pârghia manuală magnetică în poziția 100 %, pentru a fixa și conecta mașina magnetică de găurire inelară.
După 10 minute fără acționarea panoului de operare, mașina de găurire inelară magnetică trece în modul Sleep. Picionul magnetic rămâne activat.
Dezactivarea piciorului magnetid
- Împingeti manşonul pârghiei manuale în sus.
- Aduceți pârghia manuală în poziția 0 %.
- Manşonul mânerului se deplasează automat la poziția inițială.
Legarea centurii de sigurant
ATENTIONARE
Pericol de vătămare cauzat de forța de aderență magnetică insuficientă. Produsul se poate desface de pe materialul de bază și poate cădea.
▶ Verificați dacă centura de siguranță este uzată sau deteriorată înainte de fiecare utilizare. Înlocuiti centura de siguranță dacă este necesar.
Asigurați produsul împotriva căderii prin aplicarea întotdeauna a centurii de siguranță, suplimentar față de piciorul magnetic.
▶ Legați întotdeauna centura de siguranță înainte de a utiliza produsul.
Utilizarea produsului nu este permisă, dacă lungimea centurii de siguranță este insuficientă pentru fixare.
▶ Nu folositi centura de siguranță în apropierea acizilor sau a agentilor de albire.
Nu utilizati centura de siguranță pentru ridicare de obiecte la un nivel deasupra capului.
▶ Nu utilizati centura de sigurantă dacă este deteriorată.
▶ Protejati centura de siguranță față de muchii ascuțite.
- Înfășurați centura de siguranță prin deschizătura de deasupra piciorului magnetic.
- Puneti centura de siguranță în jurul piesei care se prelucrează și închideti-o.
- Strângeti ferm centura de siguranță.
- Verificati stabilitatea produsului.
Reglarea cursei
- Tineți ferm unitatea motorului cu o mână înainte de desfacerea cele două pârghii de fixare.
- Desfaceti ambele pârghii de fixare cu cealaltă mână.
- Pentru a misca pârghiile de fixare una deasupra celeilalte, trageți o pârghie de fixare spre exterior și apoi rotiți pârghia de fixare în pași de 45°.
- Reglați plaja dorită a cursei.
- Strângeti din nou ferm cele două pârghii de fixare.
- Verificați stabilitatea. Unitatea motoare nu trebuie să se miște de la sine.
Reglarea turatiei
- Activati produsul prin apăsarea tastei Activare/Dezactivare.
- Pentru a reduce turația, apăsați tasta.
- Pentru a majora turația, apăsați tastă.
Turația reglată este salvată automat și rămâne prestabilită atunci când dezactivați produsul.
Pornirea și oprirea motorului pentru găurire
- Activati produsul prin apăsarea tastei Activare/Dezactivare.
▶ Este afișată ultima turație reglată.
- Dacă este necesar, reglați turatia dorită 180
- Porniți motorul pentru găurire în sens orar prin apăsarea tastei.
În cazul unei suprasolicitări, motorul se oprește automat și trebuie repornit.
- Pentru a opri motorul pentru găurire, apăsați fie tasta fie una din tastele
Nu opriți motorul pentru găurire pe parcursul procesului de găurire. Utilizați roata manuală pentru a mișca mai întâi dispozitivul de lucru în afara piesei care se prelucrează.
- Pentru a porni motorul pentru găurire în sensul de rotație antiorar, apăsați și mențineți apăsăța tasta.
▶ Motorul pentru găurire funcționează cât timp tasta este apăsată. - Dezactivati produsul prin apăsarea tastei Activare/Dezactivare.
Găurirea
Avans
Învârtiți roata manuală în timp de motorul pentru găurire este conectat și mișcați dispozitivul de lucru în piesa care se prelucrează.
Lucrați întotdeauna numai cu apăsarea necesară. O apăsare excesivă poate provoca ruperea burghiului și/sau pierderea forței magnetice de aderentă.
Procesul de găurire
- Nu opriți motorul pe parcursul procesului de găurire. Învârtiți roata manuală și îndepărtați dispozitivul de lucru de pe piesa care se prelucrează înainte de a opri motorul pentru găurire.
- Dacă dispozitivul de lucru se înclină greșit, opriți motorul și extragetii prin rotire cu precauție dispozitivul de lucru în sens antiorar.
- Îndepărtați așchiile din orificiul de găurire și de pe piesa care se prelucrează după fiecare proces de găurire. În acest scop, folosiți mănuși rezistente la tăieturi sau un cârlig adecvat.
- Utilizați un dispozitiv de lucru adecvat pentru găurirea în materiale acoperite.
Mod Sleep
După 10 minute fără actionarea panoului de operare, mașina de găurire inelară magnetică trece în modul Sleep.
▶ Pentru a dezactiva modul Sleep, apăsați orice tastă de pe panoul de operare.
Îngrijirea și întreținerea
ATENTIONARE
Pericol de accidentare când accumulatorul este introdus!
Înaintea tuturor lucrărilor de îngrijire și întreținere, extragetți întotdeauna accumulatorul!
Îngrijirea produsului
- Îndepărtați cu precauție murdăria aderentă.
- Dacă există, curățați cu precauție fantele de aerisire, folosind o perie uscată și moale.
- Curățați carcasa numai cu o cârpă ușor umezită. Nu utilizați produse de îngrijire care conțin silicon, deoarece acestea pot ataca piesele din plastic.
- Utilizați o cârpă curată și uscată, pentru a curăța contactele produsului.
Îngrijirea accumulatorilor Li-Ion
- Nu utilizati niciodată un accumulator cu fantele de aerisire astupate. Curățați fantele de aerisire cu multă atenție, folosind o perie uscată și moale.
- Evitați expunerea inutilă a accumulatorului la praf sau murdărie. Nu expuneți niciodată accumulatorul la umiditate ridicată (de ex. prin scufundare în apă sau lăsarea lui în ploaie).
Dacă un accumulator este pătruns de umiditate, tratați-l ca pe un accumulator deteriorat. Izolați-l într-un recipient neinflamabil și adresați-vă centrului de service Hilti.
- Păstrați acumulatorul fără urme de ulei și unsoare de altă proveniență. Nu permiteți ca praful sau murdăria să se acumuleze inutil pe acumulator. Curățați acumulatorul cu o perie uscată și moale sau cu o cârpă curată și uscată. Nu utilizați produse de îngrijire care conțin silicon, deoarece acestea pot ataca piesele din plastic.
Nu atingeti contactele accumulatorului și nu îndepărtați unsoarea aplicată din fabricație de pe contacte.
- Curățați carcasa numai cu o cârpă ușor umezită. Nu utilizați produse de îngrijire care conțin silicon, deoarece acestea pot ataca piesele din plastic.
Întreținerea
ATENTIONARE
Pericol de electrocutare! Reparațiile executate impropriu la componentele electrice pot duce la accidentări grave și la arsuri.
▶ Efectuarea de reparatii la părțile electrice este permisă numai electricienilor autorizați.
- Verificați regulat la toate piesele vizibile dacă există deteriorări și funcționarea impecabilă a elementelor de comandă.
- În caz de deteriorări și/ sau disfuncționalități, nu puneți produsul în exploatare. Dispuneți urgent repararea produsului la centrul de service de la Hilti.
- După lucrările de îngrijire și întreținere, atașati toate dispozitivele de protecție și verificați funcționarea impecabilă a acestora.
Pentru o exploatare sigură utilizati numai piese de schimb, materiale consumabile și accesorii originale. Piese de schimb, materiale consumabile și accesorii avizate de Hilti pentru produs găsiți la centrul dumneavoastră Hilti Store sau la: www.hilti.group
Ajustarea şinelor de alunecar
După mai multe ore de funcționare, jocul în șinele de alunecare poate crește, iar unitatea motorului nu mai este ținută suficient de ferm. Ca urmare, unitatea motorului poate aluneca în jos în mod necontrolat și poate deteriora dispozitivul de lucru.
- Extrageti dispozitivul de lucru.
- Amplasați produsul astfel încât unitatea motorului să poată fi mișcată de-a lungul întregului parcurs al șinelor de alunecare. Dacă este necesar, poziționați produsul cu mandrina peste o margine.
- Activați piciorul magnetic pe un material de bază metallic sau fixați produsul cu ajutorul centurii de siguranță pentru a-l împiedica să se miște/să cadă.
- Miscați unitatea motorului în zona pârghiilor de fixare la înălțimea şuruburilor de fixare pe care doriți să le strângeți ferm.
- Corectați strângerea şuruburilor de fixare ale şinelor de alunecare.
Material
Cheie imbus de 2,5 mm
- Mișcați treptat unitatea motorului în interiorul șinelor de alunecare la înălțimea tuturor șuruburilor de fixare până când strângeți toate șuruburile de fixare.
- Șuruburile de fixare ale șinelor de alunecare sunt strânse în mod ideal atunci când unitatea motorului poate fi mișcată cu ușurință cu mâna, dar nu se mișcă de la sine.
Transportul și depozitarea
Transportul accesoriiilor de lucru cu accumulatori și al accumulatorilor
AVERTISMENT
Pornire involuntară la transport!
▶ Transportați întotdeauna produsele dumneavoastră fără accumulatori introdușii!
Extrageti accumulatorul/ accumulatorii.
Nu transportați niciodată accumulatorii în vrac. Pe parcursul transportului, accumulatorii trebuie protejați împotriva șocurilor și vibrațiilor excessive și izolați de orice materiale conductoare electric sau de alți acumulator, astfel încât să nu ajungă în contact cu alte borne de baterie și să cauzeze un scurtcircuit. Aveți în vedere prescripțiile de transport locale, valabile pentru acumulatori în zona dumneavoastră.
- Trimiterea accumulatorilor prin poștă nu este permisă. Adresați-vă unei companii de expedieri dacă doriți să trimiteți acumulatori nedeteriorați.
▶ Controlați înainte de fiecare utilizare, precum și înaintea unui transport lung și după acesta, dacă produsul și accumulatorii prezintă deteriorări.
Depozitarea accesoriiilor de lucru cu acumulatori și acumulatorilor
ATENTIONARE
Deteriorare involuntară cauzată de accumulatori defecti sau din care iese lichid !
Depozitați întotdeauna produsele dumneavoastră fără accumulatori introduși!
Depozitați produsul și accumulatorii în spații răcoroase și uscate. Aveți în vedere valorile limită de temperatură, indicate în Date tehnice 177.
Nu păstrați accumulatorii în redresor. Scoateți întotdeauna accumulatorul de la redresor după procesul de încărcare.
Nu depozitați niciodată accumulatorii în soare, pe surse de căldură sau în spatele geamurilor de sticlă.
- Depozitați produsul și accumulatorii în spații inaccesibile pentru copii și pentru persoanele neautorizate.
- Controlați înainte de fiecare utilizare, precum și înaintea unei depozitări lungi și după aceasta, dacă produsul și accumulatorii prezintă deteriorări.
Asistență în caz de avariți
În cazul oricăror avari, acordați atenție indicatorului de stare al accumulatorului și de pe panoul de operare. Vezi capitolul Indicațiile acumulatorului Li-Ion 77.
În cazul avariilor care nu sunt prezentate în acest tabel sau pe care nu le puteți remedia prin mijloace proprii, vă rugăm să vă adresați centrul nostru de service Hilti.
| Avarie Cauza posibilă Soluție | ||
| LED-urile accumulatorului nu indică nimic | Accumulator defect. | ► Adresați-vă centrului de service Hilti. |
| Accumulatorul se golește mai repede decât în mod obișnuit. | Temperatura ambiantă foarte scăzută. | ► Lăsați acumulatorul să se încălzească lent la temperatura camerei. |
| Accumulatorul nu se fixează cu zgomotu caracteristic de „clic“. | Ciocul de fixare de pe accumulator este mur-dărit. | ► Curățați ciocul de fixare și introduceți acumulatorul din nou. |
| Dezvoltare de căldură excesivă în produs sau în accumulator. | Defect electric | ► Deconectați produsul imediat, extrageți acumulatorul, examinați-l, lăsați-l să se răcească și luați legătura cu centrul de service Hilti. |
Dezafectarea și evacuarea ca deșeuri
ATENTIONARE
Pericol de accidentare prin dezafectarea și evacuarea improprie a deșeurilor! Pericole pentru sănătate din cauza ieșirii de gaze sau lichide.
▶ Nu expediați sau trimiteti niciun accumulator deteriorat!
- Acoperiți racordurile cu un material neconductor electric, pentru a evita scurtcircuitele.
Evacuați ca deșeu accumulatorii astfel încât ei să nu poată ajunge în mâinile copiilor.
Evacuați acumulatorul ca deșeu la magazinul dumneavoastră Hilti Store sau adresați-vă companiei responsabile cu deșeurile din zona dumneavoastră.
Produsele Hilti sunt fabricate într-o proporție mare din materiale reutilizabile. Condiția necesară pentru reciclare este separarea corectă a materialelor. În multe țări, Hilti preia înapoi mașina dumneavoastră vechi pentru valorificare. Solicitați informații de la centrul pentru clienți Hilti sau de la consilierul dumneavoastră de vânzări.
Nu aruncați sculele electrice, aparatele electronice și accumulatorii în containerele de gunoi menajer!
Garantia producătorului
▶ Pentru relații suplimentare referitoare la condițiile de garanție legală, vă rugăm să vă adresați partenerului dumneavoastră local Hilti.
Alte informații
Informații adiționale referitoare la modul de utilizare, echipament, mediu și reciclare găsiți sub link-ul următor: qr.hilti.com/manual/?id=2430523&id=2430525
Găsiți acest link și la finalul manualului de utilizare sub formă de cod QR.
Producătorul declară pe proprie răspundere că produsul descris aici corespunde legislației și normelor în vigoare.
Documentațiile tehnice sunt stocate aici:
| Maşină de găurire inelară magnetică cu alimentare de la acumulatori | SF 30M-22 |
| Generația 01 | |
| Număr de serie 1-999999999999 |
