Tip produs	Congelator
Marcă	Siemens
Model	GS24VVWF0N
Funcții principale	Congelare, producere gheață, iluminare LED interioară
Capacitate de congelare	Nespecificată în manual
Clasă energetică	Nespecificată în manual
Dimensiuni (Î x L x A)	Nespecificate în manual
Greutate	Nespecificat în manual
Alimentare	rețea (deconectați 60 de secunde înainte de reparație)
Iluminare	LED superior înlocuibil
Producere gheață	Mașină de gheață integrată, detașabilă
Agent frigorific	Nespecificat în manual
Nivel sonor	Nespecificat în manual
Instrucțiuni de siguranță	Deconectați înainte de reparație, purtați mănuși, evitați șocurile electrice
Întreținere și curățare	Sfaturi de reparație pentru înlocuirea pieselor
Piese de schimb și reparabilitate	Garnitură ușă, mâner, balamale, sertar, mașină de gheață, iluminare LED – înlocuire posibilă de utilizator
Unelte necesare pentru reparație	Șurubelniță Torx TX20, șurubelniță plată, șurubelniță Philips PH2
Compatibilitate cu piese originale	Utilizați numai piese de schimb originale Siemens
Servicii post-vânzare	Contactați serviciul post-vânzare în caz de daune sau întrebări

Întrebări frecvente - GS24VVWF0N SIEMENS

Cum se înlocuiește garnitura ușii?

Deschideți ușa, scoateți garnitura veche din caneluri începând de la colțuri. Pentru montare, încălziți ușor garnitura nouă cu un uscător de păr sau apă caldă, apoi împingeți-o treptat în canelură începând de la colțuri. Asigurați-vă că canelura nu este deteriorată.

Cum se schimbă mânerul ușii?

Deconectați aparatul și deschideți ușa. Scoateți capacele șuruburilor, deșurubați cele două șuruburi cu un vârf Torx TX20, apoi scoateți mânerul. Montarea se face în ordine inversă.

Cum se înlocuiește balamaua superioară a ușii?

Deconectați aparatul și scoateți echipamentele interioare. Așezați aparatul pe spate. Scoateți capacul balamalei, deșurubați șuruburile, apoi scoateți balamaua. Atenție: aparatul este greu, cereți ajutor. Purtați mănuși.

Cum se curăță mașina de gheață?

Scoateți sertarul de alimente congelate care conține mașina de gheață. Desprindeți cârligele pentru a separa mașina de gheață. Curățați-o cu o cârpă moale și apă călduță. Reasamblați în ordine inversă.

Cum se înlocuiește iluminarea LED?

Deconectați aparatul și deschideți ușa. Deplasați iluminarea LED spre stânga pentru a deconecta conexiunea electrică. Eliberați cârligele și scoateți iluminarea prin față. Montarea se face în ordine inversă.

Care sunt măsurile de siguranță de luat înainte de o reparație?

Deconectați întotdeauna aparatul de la rețea cu cel puțin 60 de secunde înainte de a începe. Purtați mănuși de protecție împotriva tăierilor. Pentru piesele grele, utilizați încălțăminte de siguranță și asigurați componentele împotriva căderii.

Cum se înlocuiește sertarul de alimente congelate?

Deschideți ușa, scoateți complet sertarul de alimente congelate, apoi îndepărtați-l. Montarea se face în ordine inversă.

Ce unelte sunt necesare pentru reparațiile obișnuite?

Pentru majoritatea reparațiilor, veți avea nevoie de un vârf Torx TX20 (6,3 mm), o șurubelniță plată (lamă 10 mm x 1,6 mm) și o șurubelniță Philips PH2. Unele modele necesită o șurubelniță plată mai mică (2,4 mm).

Ce să faceți dacă ușa nu se închide corect?

Verificați starea garniturii ușii: dacă este deformată, o puteți încălzi și remodela. Dacă balamalele sunt reglabile, ajustați-le. Dacă garnitura este deteriorată, înlocuiți-o.

Pot să repar eu însumi piesele electrice?

Piesele electrice (cum ar fi iluminarea LED) pot fi înlocuite de utilizator conform instrucțiunilor. Cu toate acestea, pentru orice reparație care implică componente sub tensiune, apelați la un tehnician calificat și efectuați un test de siguranță după reparație.

MANUAL DE UTILIZARE GS24VVWF0N SIEMENS

Indicii pentru reparații - Congelator

Referitor la acest document. 410

1.1 Informații importante 410

1.1.1 Aplicabilitatea 410

1.2 Explicația simbolurilor 410

1.2.1 Nivelurile de pericol.. 410 1.2.2 Simbolurile de pericol 410 1.2.3 Structura avertizărilor 411 1.2.4 Simbolurile generale 411

Siguranța 412

2.1 Instrucțiuni generale de siguranță 412 2.1.1 Toate aparatele electrocasnice 412

Instrumente similare utile 413

Repararea 414

4.1 Înlocuirea garniturii ușii 414

4.1.1 Demontarea garniturii ușii 414 4.1.2 Montarea garniturii ușii 414

4.2 Înlocuirea mânerului ușii 417

4.2.1 Demontarea mânerului ușii 417 4.2.2 Montarea mânerului ușii 417

4.7 Repoziționarea raftului 427

4.7.1 Demontarea raftului 427 4.7.2 Montarea raftului 427

4.8 Repoziționarea containerului pentru alimente înghețate 428

4.8.1 Demontarea containerului pentru alimente înghețate 428 4.8.2 Montarea containerului pentru alimente înghețate 428

4.9 Repoziționarea recipientului pentru cuburi de gheață 429

4.9.1 Demontarea recipientului pentru cuburi de gheață 429 4.9.2 Montarea recipientului pentru cuburi de gheață 429

4.10 Înlocuirea lămpii LED de sus 430

4.10.1 Demontarea lămpii LED 430 4.10.2 Montarea lămpii LED de sus 431

Referitor la acest document

1.1 Informații importante

1.1.1 Aplicabilitatea

Aceste instrucțiuni de reparare îl ajută pe client să își repare singur aparatele, în conformitate cu normele de proiectare ecologică aplicabile (începând cu 03/2021).

Acestea conțin informații privind modul de înlocuire a pieselor de schimb specifice, inclusiv avertizări și pericole.

Dacă aveți întrebări, vă rugăm să luați legătura cu serviciul de relații cu clienții. Ne asumăm răspunderea pentru daune numai dacă instrucțiunile de reparare au fost respectate pe deplin.

1.2 Explicația simbolurilor

1.2.1 Nivelurile de pericol

Nivelurile de alertă sunt reprezentate printr-un simbol și un cuvânt de avertizare. Cuvântul de avertizare indică gravitatea pericolului.

Nivelul de alerta Semnificatie
PERICOL	Nerespectarea mesajului de averizare va provoca accidente grave Sau decesul.
VERTISMENT	Nerespectarea mesajului de averizare ar putea provoca accidente grave Sau decesul.
ATTENTIONARE	Nerespectarea mesajului de averizare ar putea provoca accidente ușoare.
ATENTIE!	Nerespectarea mesajului de averizare ar putea provoca daune asupra proprietăti.

Tabel 1: Nivelurile de pericol

1.2.2 Simbolurile de pericol

Simbolurile de pericol sunt reprezentări simbolice care indică tipul de pericol. În acest document sunt utilizate simbolurile de pericol de mai jos:

Simbol de pericol Semnificatie
!	Mesaj de avertizare general
	Pericol din cauza tensilunii electrice
	Pericol deexplozie
	Pericol de tãiere
	Pericol de zdrobire

Referitor la acest document

Simbol de pericol Semnificatie
	Pericol din cauza suprafetelor fierbinti
	Pericol din cauza câmpului magnetic pu-temic
	Pericol din cauza radiației neionizante

Tabel 2: Simbolurile de pericol

1.2.3 Structura avertizărilor

Avertizările din acest document au un aspect și o structură standard.

PERICOL Tipul Şi sursa pericolulul! Consecintele posibile ale ignorārii pericolului/avertismentul. Māsun Şi interdictül pentru prevenirea pericolulul.

Exemplul următor prezintă un avertisment privind electrocutarea din cauza pieselor sub tensiune. Se menționează măsura necesară pentru a evita pericolul.

PERICOL Pericol de electrocutare din cauza pieselor sub tensiune! Deces prin electrocutare • Deconectaşi aparatele de la sursa de alimentare cu tensiune cu cel putin 60 de secunde înte de a incepe reparatile.

În acest document sunt utilizate simbolurile generale de mai jos.

Simbol general Semnificatie
i	Identificarea unei recomandari speciale (text și/sau grafică)
o	Identificarea unei recomandari simple (numai text)

Simbol general Semnificatie
	Identificare unui link spre un videoclip in-structiv
	Identificare sculelor necessities
	Identificare conditiilor preliminare nece-sare
	Identificare unei stãrì (dacâ..., apoi...)
	Identificare unui rezultat
[Pornire]Identificare unai taste sau a unui buton
[00123456] Identificare unui numár de série
Slare Identificare unui text/unei ferestre afișate(pe ecranul aparatului)

Pericol de electrocutare din cauza pieselor sub tensiune!

Erorile care au loc în timpul reparațiilor efectuate la componentele electrice pot să ducă la electrocutări! - Deconectați aparatul de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe lucrările. - După reparație, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

Pericol de rănire din cauza muchiilor ascuțite!

Pericol pentru siguranța/funcționarea aparatului! Utilizați numai piese de schimb originale. Pericol de deteriorare a componentelor sensibile la electricitatea statică (ESD)! - Nu atingeți modulele, inclusiv conexiunile și căile conductorilor.

Desemnare Detali li Imagini
Material textile de protecţie [00342013]	60 cm x 50 cm
Şurubelniţă Phillips PH2
Cap torx TX20 [00340865]	6,3 mm (1/4")
Şurubelniţă plată Lamâ de 2,4 mm x 0,4 mm x 60 mm, în kitul [00341820]

1. Îndepărtați garnitura ușii din canelura colțurilor din dreapta și stânga.

1. Demontați garnitura ușii din canelură.

Garnitura ușii este demontată.

4.1.2 Montarea garniturii ușii

i	Grosimea garniturii neo a usii poate fi uşor diferitera fată de grosimea garni-turi vechi a usii. Acest lucru nu va afecta comportamentul de inchidere ŞI functiorarea pe termen lung.
i	Dacă aparatul dumneavoastră are balamale reglabile sau accesori pen-tru balamale, puteti optimiza comportamentul de inchidere in consecță.
i	Orificiile de mici dimensionali practicate in garnitura usii au rol functional (sunt necessare pentru ventilatie). Ele nu sunt defe cate ale produsului.

Repararea

1. Verificați canalul pentru montarea garniturii și asigurați-vă că nu prezintă defecte.

1. Dacă canalul pentru montarea garniturii prezintă defecte, este deteriorat. Contactați departamentul de service pentru clienți.

O deformare ușoară a garniturii ușii este normală și nu afectează funcționarea acesteia. Se recomandă să îndreptați garnitura ușii înainte de a o introduce în aparat.

Încălziți garnitura ușii cu un uscător de păr sau cu apă fierbinte și remodelați-o cu mâna.

1. Împingeți colțurile de sus și de jos ale garniturii în canelură.

Repararea

1. Apăsați întreaga garnitură în canelură, pas cu pas.

Garnitura ușii este montată.

4.2 Înlocuirea balamalei ușii

Scule speciale:

Aparatul este deconectat de la sursa de energie electrică. Ușa este închisă.

4.2.1 Demontarea mânerului ușii

1. Demontați două capace de șuruburi (1).
2. Deșurubați două șuruburi (2).
3. Demontați mânerul ușii (3).

Mânerul ușii este demontat.

4.2.2 Montarea mânerului ușii

Easy opening handle este demontat.

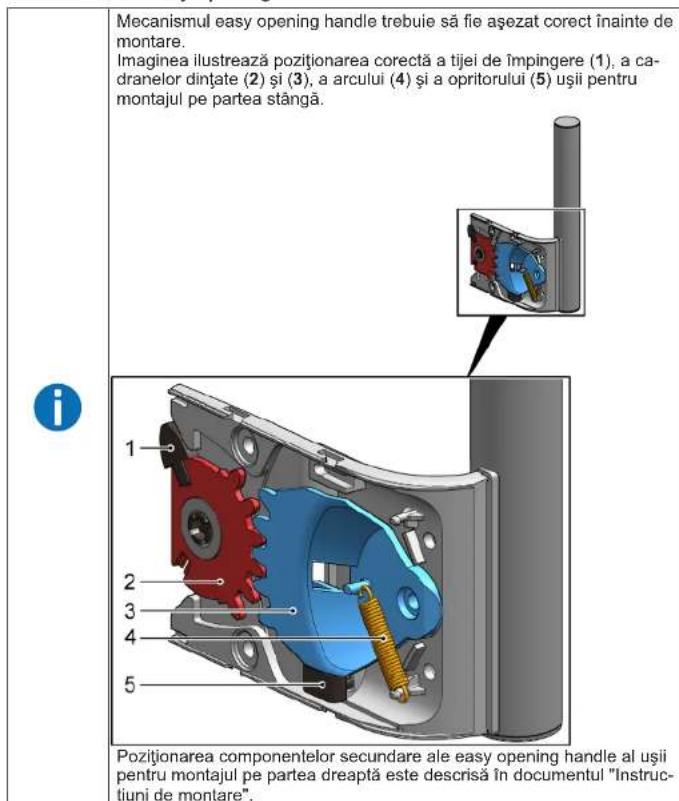

4.3.2 Montarea easy opening handle

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.4 Înlocuirea balamalei de sus a ușii

Scule speciale:

Cap torx TX20 6,3 mm (1/4") [00340865]

AVERTISMENT

Aparate grele, masive!

Accidentarea spatelui și leziuni musculare

Operația de demontare a ușii aparatului trebuie efectuată numai de specialiști instruiți. Pentru deplasarea aparatului sunt necesare două persoane. Utilizați numai instrumente și echipamente adecvate.

ATENȚIONARE

Marginea ascuțită!

Rănire prin tăiere

Purtați mănuși de protecție.

AVERTISMENT

Alunecarea aparatelor înclinate!

Fracturi/zdrobiri

Fixați aparatele împotriva alunecării.

ATENȚIONARE

Pericol din cauza pieselor care cad pentru că șuruburile sunt slabe

te!

Accidente din cauza pieselor care cad.

Fixați componenta împotriva căderii.

ATENȚIE!

Pericol din cauza pieselor care cad pentru că șuruburile sunt slabe.

te!

Deteriorarea altor piese ale aparatului sau a casei clientului, de exemplu, partea de jos.

partea de jos.

Fixați componenta împotriva căderii.

Cerință:

Aparatul este deconectat de la sursa de energie electrică. Fitingurile interioare ale aparatului sunt demontate.

4.4.1 Demontarea balamalei ușii

Repararea

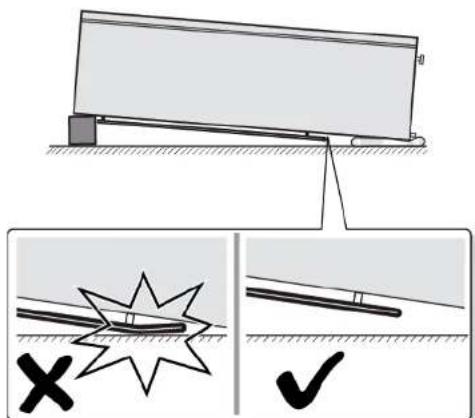

1. Așezați aparatul pe spate.

2.1. Apăsați capacul balamalei de sus pe ambele părți laterale (1).

• Operațiunea de demontare a ușii aparatului trebuie efectuată numai de specialiști instruiți. Pentru deplasarea aparatului sunt necesare două persoane.

Utilizați numai instrumente și echipamente adecvate.

ATENȚIONARE

Marginea ascuțită!

Rănire prin tăiere

Purtați mănuși de protecție.

AVERTISMENT

Alunecarea aparatelor înclinate!

Fracturi/zdrobiri

Fixați aparatele împotriva alunecării.

ATENȚIONARE

Pericol din cauza pieselor care cad pentru că șuruburile sunt slabe

!

Accidente din cauza pieselor care cad.

Fixați componenta împotriva căderii.

ATENȚIE!

Pericol din cauza pieselor care cad pentru că șuruburile sunt slabe

te!

Deteriorarea altor piese ale aparatului sau a casei clientului, de exemplu partea din față.

Fixați componenta împotriva căderii.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune! Pericol de moarte prin electrocutare în cazul unei reparații necorespunzătoare

• Componentele electrice trebuie reparate de către electricieni calificați.
• După reparație, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

ces prin electrocutare. Deconectați aparatele de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe reparațiile.

Cerință:

Aparatul este deconectat de la sursa de energie electrică. Fitingurile interioare ale aparatului sunt demontate.

Repararea

4.5.1 Demontarea balamalei ușii

1. Așezați aparatul pe spate.

Repararea

2.1. Apăsați capacul balamalei de sus pe ambele părți laterale (1). 2. Îndepărtați capacul balamalei de sus (2). 3. Demontați capacul balamalei de sus (3).

3.1. Demontați capacul cutiei de cabluri (1). 2. Demontați protecția cablurilor (2). 3. Deconectați conexiunea electrică (3). 4. Deșurubați două șuruburi (4). 5. Demontați balamaua de sus (5).

Operația de demontare a ușii aparatului trebuie efectuată numai de specialiști instruiți. Pentru deplasarea aparatului sunt necesare două persoane. Utilizați numai instrumente și echipamente adecvate.

ATENȚIONARE

Marginea ascuțită!

Rănire prin tăiere

Purtați mănuși de protecție.

AVERTISMENT

Alunecarea aparatelor înclinate!

Fracturi/zdrobiri

Fixați aparatele împotriva alunecării.

ATENȚIONARE

Pericol din cauza pieselor care cad pentru că șuruburile sunt slabe

Accidente din cauza pieselor care cad.

Fixați componenta împotriva căderii.

ATENȚIE!

Pericol din cauza pieselor care cad pentru că șuruburile sunt slabe.

Deteriorarea altor piese ale aparatului sau a casei clientului, de exemplu.

partea de jos.

Fixați componenta împotriva căderii.

Cerință:

Aparatul este deconectat de la sursa de energie electrică. Fitingurile interioare ale aparatului sunt demontate.

Aparatul este așezat pe spate. Balamaua de sus este demontată. → 422

4.6.1 Înlocuirea balamalei de jos a ușii

1. Demontați ușa

2.1. Deșurubați șurubul (1).

1. Rotiti sicoatei balamaua de sus (2).
2. Demontati balamaua de jos (3)

Balamaua de jos este demontata.

Repararea

4.6.2 Montarea balamalei de jos a usii

Montati urmmand procedure de demontare in ordine inversa.

Repararea

4.7 Repositionarea raftului

Cerinta: Usa este beschisã

4.7.1 Demontarea raftului

Scoatej raftul.

Raftul este demontat.

4.7.2 Montarea raftului

4.8 Repositionarea containerului pentru alimente inghețate

Cerinta: Usa este deschisa.

4.8.1 Demontarea containerului pentru alimente înghețate

1. Extrageți complet containerul pentru alimente înghețate (1). 2. Scoateți containerul pentru alimente înghețate (2).

• Containerul pentru alimente înghețate este demontat.

4.8.2 Montarea containerului pentru alimente înghețate

4.9 Repoziționarea recipientului pentru cuburi de gheață

Cerință: Ușa este deschisă.

4.9.1 Demontarea recipientului pentru cuburi de gheață

1. Extrageți containerul pentru alimente înghețate cu recipientul pentru cuburi de gheață (1).
2. Decuplați cârligele (2).
3. Demontați recipientul pentru cuburi de gheață (3).

Recipientul pentru cuburi de gheață este demontat.

4.9.2 Montarea recipientului pentru cuburi de gheață

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.10 Înlocuirea lămpii LED de sus

Scule speciale:

Șurubelniță plată Lamade 2.4 mm x 0.4 mm x 60 mm, în kitul [00341820]

Aparatul dumneavoastră este echipat cu o lampă LED care nu necesită întreținere. Aceste lămpi pot fi înlocuite numai de către departamentul de service pentru clienți sau de către tehnicieni autorizați!

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Pericol de moarte prin electrocutare în cazul unei reparații necorespunzătoare

• Componentele electrice trebuie reparate de către electricieni calificați.
• După reparație, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Deces prin electrocutare

• Deconectați aparatele de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe reparațiile.

ATENȚIONARE

Margine ascuțită!

Rănire prin tăiere

Purtati manusi de protectie.

Cerinta:

Aparatul este deconectat de la sursa de energie electrica. Usa este deschisa. Fitingurile interioare din partea de sus sunt demontate.

4.10.1 Demontarea lampii LED

1. Deplasati lampa LED spre stanga.

Conexiunea electrica a lampii LED este deconectata.

2. Decuplati carligele lampii LED.

Repararea

1. Demontati lampa LED deplasand-o in fata.

Lampa LED este demontata.

4.10.2 Montarea lampii LED de sus
