Toote tüüp	Sügavkülmik
Kaubamärk	Siemens
Mudel	GS24VVWF0N
Peamised funktsioonid	Külmutamine, jäätootmine, sisemine LED-valgustus
Külmutusvõimsus	Juhendis määramata
Energiaklass	Juhendis määramata
Mõõtmed (K x L x S)	Juhendis määramata
Kaal	Juhendis määramata
Toide	vooluvõrk (enne remonti 60 sekundit lahti ühendada)
Valgustus	Vahetatav ülemine LED
Jäätootmine	Sisseehitatud eemaldatav jäämasin
Külmaaine	Juhendis määramata
Müratase	Juhendis määramata
Ohutusjuhised	Enne remonti lahti ühendada, kanda kindaid, vältida elektrilööke
Hooldus ja puhastus	Osade vahetamise remondijuhised
Varuosad ja remonditavus	Ukse tihend, käepide, hinged, salv, jäämasin, LED-valgustus – kasutaja poolt vahetatav
Remondiks vajalikud tööriistad	Torx TX20 kruvikeeraja, lamekruvikeeraja, Philips PH2 kruvikeeraja
Ühilduvus originaalosadega	Kasutada ainult originaalseid Siemens varuosi
Müügijärgne teenindus	Kahjustuste või küsimuste korral pöörduge müügijärgse teeninduse poole

Korduma kippuvad küsimused - GS24VVWF0N SIEMENS

Kuidas vahetada ukse tihendit?

Avage uks, eemaldage vana tihend soontest, alustades nurkadest. Paigaldamiseks soojendage uut tihendit kergelt fööni või kuuma veega, seejärel suruge see järk-järgult soonde, alustades nurkadest. Veenduge, et soon pole kahjustatud.

Kuidas vahetada ukse käepidet?

Ühendage seade vooluvõrgust lahti ja avage uks. Eemaldage kruvikorgid, keerake lahti kaks kruvi Torx TX20 otsikuga, seejärel eemaldage käepide. Paigaldamine toimub vastupidises järjekorras.

Kuidas vahetada ukse ülemist hinge?

Ühendage seade vooluvõrgust lahti ja eemaldage sisemised seadmed. Asetage seade selili. Eemaldage hinge kate, keerake lahti kruvid, seejärel eemaldage hing. Tähelepanu: seade on raske, paluge abi. Kandke kindaid.

Kuidas puhastada jäämasinat?

Eemaldage külmutatud toiduainete salv, mis sisaldab jäämasinat. Haakige konksud lahti, et eraldada jäämasin. Puhastage seda pehme lapi ja sooja veega. Pange tagasi vastupidises järjekorras.

Kuidas vahetada LED-valgustust?

Ühendage seade vooluvõrgust lahti ja avage uks. Liigutage LED-valgustust vasakule, et ühendada elektriline ühendus lahti. Vabastage konksud ja eemaldage valgustus eestpoolt. Paigaldamine toimub vastupidises järjekorras.

Milliseid ohutusmeetmeid tuleb enne remonti võtta?

Ühendage seade alati vooluvõrgust vähemalt 60 sekundit enne alustamist. Kandke lõikekindaid. Raskete osade puhul kasutage turvajalatseid ja kinnitage komponendid kukkumise eest.

Kuidas vahetada külmutatud toiduainete salve?

Avage uks, tõmmake külmutatud toiduainete salv täielikult välja, seejärel eemaldage see. Paigaldamine toimub vastupidises järjekorras.

Milliseid tööriistu on vaja tavaliste remonditööde jaoks?

Enamiku remonditööde jaoks vajate Torx TX20 (6,3 mm) otsikut, lamekruvikeerajat (tera 10 mm x 1,6 mm) ja Philips PH2 kruvikeerajat. Mõned mudelid vajavad väiksemat lamekruvikeerajat (2,4 mm).

Mida teha, kui uks ei sulgu korralikult?

Kontrollige ukse tihendi seisukorda: kui see on deformeerunud, võite seda soojendada ja uuesti vormida. Kui hinged on reguleeritavad, reguleerige neid. Kui tihend on kahjustatud, vahetage see välja.

Kas ma saan ise elektrilisi osi parandada?

Elektrilisi osi (nt LED-valgustus) saab kasutaja juhiste järgi vahetada. Kuid igasuguse pingestatud komponente hõlmava remondi korral pöörduge kvalifitseeritud tehniku poole ja tehke pärast remonti ohutustest.

KASUTUSJUHEND GS24VVWF0N SIEMENS

4.1 Uksetihendi vahetamine 143

4.4 Ülemise uksehinge vahetamine 148

4.4.1 Uksehinge eemaldamine 148 4.4.2 Uksehinge paigaldamine 150

4.5 Ülemise uksehinge vahetamine (uks koos kuvaga) 151

4.5.1 Uksehinge eemaldamine 152 4.5.2 Uksehinge paigaldamine 153

4.6 Alumise uksehinge vahetamine 154

4.6.1 Alumise uksehinge vahetamine 154 4.6.2 Alumise uksehinge paigaldamine 154

4.7 Riiuli vahetamine 155

4.7.1 Riiuli eemaldamine 155 4.7.2 Riiuli paigaldamine 155

4.8 Külmutatud toidu mahuti vahetamine 156

4.8.1 Külmutatud toidu mahuti eemaldamine 156 4.8.2 Külmutatud toidu mahuti paigaldamine 156

4.9 Jääkuubikute resti vahetamine 157

4.10 Ülemise LED-tule vahetamine 158

4.10.1 LED-tule eemaldamine 158 4.10.2 Ülemise LED-tule paigaldamine 159

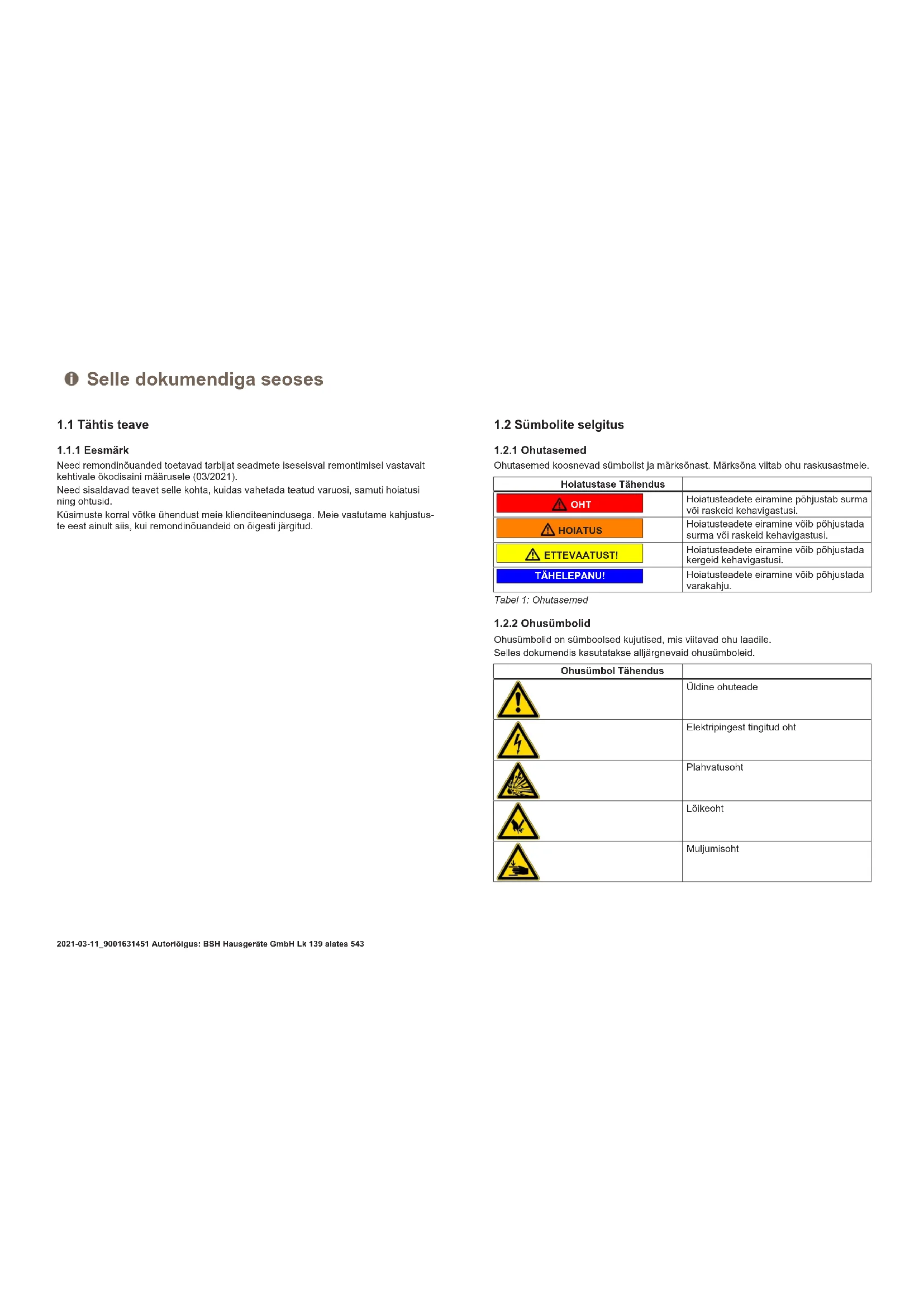

Selle dokumendiga seoses

1.1 Oluline teave

1.1.1 Eesmärk

Need remondijuhised toetavad tarbijat seadmete iseseisval remontimisel vastavalt kehtivale ökodisaini määrusele (03/2021).

Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral võtke ühendust meie klienditeenindusega. Meie vastutame kahjustuste eest ainult siis, kui remondijuhiseid on õigesti järgitud.

1.2 Sümbolite selgitus

1.2.1 Ohutusseadmed

Ohutusseadmed koosnevad sümbolist ja märksõnast. Märksõna viitab ohu raskusastmele.

Hoiatustase Tähendus
OHT	Hoiatusteadete eiramine põhjustab surma või raskeid kehavigastusi.
HOIATUS	Hoiatusteadete eiramine võib põhjustada surma või raskeid kehavigastusi.
ETTEVAATUST!	Hoiatusteadete eiramine võib põhjustada kergeid kehavigastusi.
TÄHELEPANUI	Hoiatusteadete eiramine võib põhjustada varakahju.

Ohusümbolid on sümboolsed kujutised, mis viitavad ohu laadile.

Selles dokumendis kasutatakse alljärgnevaid ohusümboleid.

Ohusümbol Tähendus
	Üldine ohuteade
	Elektripingest tingitud oht
	Plahvatusoht
	Löikeoht
	Muljumisht

Selle dokumendiga seoses

Ohusümboi Tähendus
	Kuumadest pindadest tingitud oht
	Tugevast magnetväljast tingitud oht
	Mitteioniseerivast kiirgusest tingitud oht

Tabel 2: Ohusümbolid

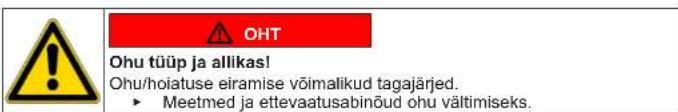

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatusel on standardiseeritud väljanägemine ja standardiseeritud struktuur.

Alljärgnevas näites on näidatud hoiatus, millega hoiatatakse liikuvatest osadest tingitud elektrilöögi eest. Nimetatud on meede ohu vältimiseks.

1.2.4 Üldised sümbolid

Selles dokumendis kasutatakse järgmisi üldisi sümboleid.

Üld.&symbol Tāhendus
1	Erinūande tunnus (tekst ja/vōi graafik)
2	Lihtsa nōuande tunnus (ainult tekst)
3	Videojuhendi lingi tunnus

Üld.&symbol Tähendus
	Vajalike tõoriistade tunnus
	Vajalike eeltingimuste tunnus
	Seisukorra tunnus (kui...,siis...)
	Tulemuse tunnus
[Start]Klahvi või nupu tunnus
[00123456]Materjalinumbri tunnus
Olek Kuvatava tekstli/akna tunnus(seadme	ek- raanil)

Tabel 3: Üldised sümbolid

Elektriliste osade remondil tehtud vead võivad põhjustada elektrilöögi! Lahutage seade vooluvõrgust vähemalt 60 sekundit enne tööle hakkamist. Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 või riiklikele määrustele.

Teravatest servadest tingitud vigastusoht!

Kandke kaitsekindaid.

Rasketest ja liikuvatest osadest tingitud muljumisoht remondi-, puhastustööde, tõrkeotsingu ja hoolduse käigus.

Oht seadme ohutusele/talitlusele!

Kasutage ainult originaalvaruosasid. Elektrostaatiliselt tundlike osade (ESD) kahjustamise oht! - Ärge puudutage mooduleid, kaasa arvatud ühendusi ega transpordilinte.

4.1 Ukse tihendi vahetamine

Märkus: Uks on lahti.

1. Tõmmake ukse tihend poorist välja.

• Ukse tihend on eemaldatud.

i	Uue uksetihendi paksus võib veidi erineda vana tihendi paksusest. See ei mõjuta ukse sulgemist ja pikaajalist tõöd.
i	Kui teie seadmel on reguleeritavad hinged või hingekinitused, saate sulgemismehhanismi hiljem sobivaks sattida.
i	Väikesed augud uksetihendis on vajalikud ðhutuseks. Need ei ole toot-misvead.

Remont

1. Kontrollige, kas tihendi soon on terve.

1. Kui ühendi soon on kahjustatud, pöörduge klienditeeninduse poole.
2. Ukse tihendi kerge kõverdumine on normaalne ega mõjuta selle toimivust. Soovitatav on ukse tihend enne seadmesse paigaldamist sirgu tõmmata.

1. Lükake tihendi otsad soone üla- ja alanurka.

Remont

1. Vajutage terve tihend jupphaaval soonde.

Ukse tihend on paigaldatud.

4.2 Käepideme vahetamine

Eritööriistad:

Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Lapik kruvikeeraja Tera 10 mm × 1,6 mm × 200 mm

Nõue: Seade on toitest lahutatud. Uks on lahti.

4.2.1 Käepideme eemaldamine

1. Eemaldage kaks kruvikatet (1).

2. Keerake lahti kaks kruvi (2). 3. Eemaldage käepide (3).

Ukse käepide on eemaldatud.

4.2.2 Käepideme paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.3 Lihtsalt avatava käepideme (easy opening handle) vahetamine

Eritööriistad:

Ristpeaga kruvikeeraja PH2

Nõue:

Seade on toitest lahutatud. Uks on lahti.

4.3.1 Lihtsalt avatava käepideme (easy opening handle) eemaldamine

1. Eemaldage lihtsalt avatava käepideme (easy opening handle) kate (1). 2. Keerake lahti kaks kruvi (2).

• Lihtsalt avatav käepide (easy opening handle) on eemaldatud.

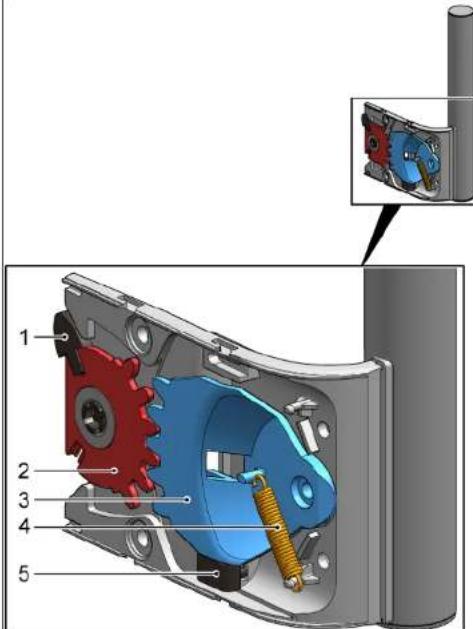

4.3.2 Lihtsalt avatava käepideme (easy opening handle) paigaldamine

Lihtsalt avatava käepideme (easy opening handle) mehhanism tuleb enne paigaldamist õigesti paika sättida. Tõkkevara (1), hammaskvadrantide (2) ja (3), vedru (4) ning käigupiiriku (5) õige korraldus ukse vasakpoolse paigalduse korral on näha joonisel.

Lihtsalt avatava käepideme (easy opening handle) allosade korraldus ukse parempoolse paigalduse korral on toodud paigaldusjuhistes.

Paigaldage vastupidises järjekorras.

Remont

4.4 Ülemise uksehinge vahetamine

Eritööriistad:

Tahtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Rasked, kogukad seadmed!

Selja- ja lihasevigastused

Seadme ust tohivad eemaldada vaid vastava väljaõppe saanud spetsialistid. Seadme liigutamiseks on vaja kaht inimest. Kasutage vaid sobivaid tööriistu ja varustust.

Teravad servad!

Lõikehaavad

Kandke kaitsekindaid.

Viltuses asendis seadmete libisemisoht!

Luumurrud/muljumised

Kindlustage seadmed libisemise vastu.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused või klientide vara kahjustused.

Seade on toitest lahutatud. Seadme sisearmatuur on eemaldatud.

4.4.1 Uksehinge eemaldamine

Remont

1. Pange seade tagaküljele.

2.1. Vajutage ülemise hinge katet mõlemal pool (1).

1. Nihutage ülemise hinge kate välja (2).
2. Eemaldage ülemise hinge kate (3).

Remont

3.1. Keerake lahti kaks kruvi (1). 2. Eemaldage ülemine hing (2).

Ülemine uksehing on eemaldatud. 4.4.2 Uksehinge paigaldamine Paigaldage vastupidises järjekorras.

Remont

4.5 Ülemise uksehinge vahetamine (uks koos kuvaga)

Eritööriistad:

Tahtotsik TX20 6,3 mm (1/4 tolli) [00340865]

HOIATUS

Rasked, kogukad seadmed!

Selja- ja lihasevigastused

Seadme ust tohivad eemaldada vaid vastava valjaoppe saanud spetsialistid. Seadme liigutamiseks on vaja kaht inimest. Kasutage vaid sobivaid tooriistu ja varustust.

ETTEVAATUST!

Teravad servad!

Lõikehaavad

Kandke kaitsekindaid.

HOIATUS

Viltuses asendis seadmete libisemisoht!

Luumurrud/muljumised

Kindlustage seadmed libisemise vastu

ETTEVAATUST!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused või klientide vara kahjustused.

Kui remont on valesti tehtud, esineb elektrilöögist tingitud eluoht.

Elektrilisi osi peavad parandama kvalifitseeritud elektrikud. Pärast remonti peab olema tehtud ohutuskatse vastavalt standarditele VDE 0701 või riiklikele määrustele.

OHT

Seade on toitest lahutatud. Seadme sisearmatuur on eemaldatud.

Remont

4.5.1 Uksehinge eemaldamine

1. Pange seade tagaküljele.

Remont

2.1. Vajutage ülemise hinge katet mõlemal pool (1).

1. Nihutage ülemise hinge kate välja (2).
2. Eemaldage ülemise hinge kate (3).

3.1. Eemaldage kaablikarbi kate (1).

1. Eemaldage kaablikaitse (2).
2. Lahutage elektriühendus (3). 4. Keerake lahti kaks kruvi (4).
3. Eemaldage ülemine hing (5).

Ülemine uksehing on eemaldatud.

4.5.2 Uksehinge paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.6 Alumise uksehinge vahetamine

Eritööriistad:

Tahtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Rasked, kogukad seadmed!

Selja- ja lihasevigastused

Seadme ust tohivad eemaldada vaid vastava väljaõppe saanud spetsialistid. Seadme liigutamiseks on vaja kaht inimest. Kasutage vaid sobivaid tööriistu ja varustust.

Teravad servad!

Lõikehaavad

Kandke kaitsekindaid.

Viltuses asendis seadmete libisemisoht!

Luumurrud/muljumised

Kindlustage seadmed libisemise vastu.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused või klientide vara kahjustused.

Seade on toitest lahutatud. Seadme sisearmaluur on eemaldatud. Seade on pandud tagaküljele. Ülemine hing on eemaldatud.

4.6.1 Alumise uksehinge vahetamine

1. Eemaldage uks.

2.1. Keerake kruvi lahti (1).

2. Keerake alumine hing välja (2). 3. Eemaldage alumine hing (3).

Alumine hing on eemaldatud.

4.6.2 Alumise uksehinge paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.7 Riiuli vahetamine

Märkus: Uks on lahti.

4.7.1 Riiuli eemaldamine

Tõmmake riiul välja.

Riiul on eemaldatud.

4.7.2 Riiuli paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.8 Külmutatud toidu mahuti vahetamine

Märkus: Uks on lahti.

4.8.1 Külmutatud toidu mahuti eemaldamine

1. Tõmmake külmutatud toidu mahuti täielikult välja (1).
2. Eemaldage külmutatud toidu mahuti (2).

Külmutatud toidu mahuti on eemaldatud.

4.8.2 Külmutatud toidu mahuti paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.9 Jääkuubikute resti vahetamine

Noe:

Uks on lahti.

1. Tõmmake välja riiul külmutatud toidu mahuti ja jääkuubikute restiga (1).
2. Vabastage haagid (2)
3. Eemaldage jääkuubikute rest (3).

Jääkuubikute rest on eemaldatud.

4.10 Ülemise LED-tule vahetamine

Eritööriistad:

Lapik kruvikeeraja Tera 2,4 mm × 0,4 mm × 60 mm, komplektis [00341820]

Teie seadmel on LED-tuli, mis ei vaja hooldust. Seda tuld tohib parandada ainult klienditeenindus või volitatud tehnik!

OHT

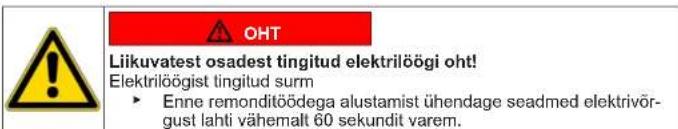

Kui remonditööd on valesti tehtud, esineb elektrilöögist tingitud eluoht. Elektrilisi osasid peavad parandama kvalifitseeritud elektrikud. Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 või riiklikele määrustele.

OHT

Likuvatest osadest tingitud elektrilöögi oht! Elektrilöögist tingitud surm

Enne remonditöödega alustamist ühendage seadmed elektrivõrgust lahti vähemalt 60 sekundit varem.

ETTEVAATUST!

Teravad servad! Lõikehaavad. Kandke kaitsekindaid.

Nõue:

Seade on toitest lahutatud. Uks on lahti. Ülemine sisearmatuur on eemaldatud.

4.10.1 LED-tule eemaldamine

1. Liigutage LED-tuld vasakule.

LED-tule elektriühendus on lahutatud.

1. Vabastage LED-tule haagid.

Remont

1. Eemaldage LED-tuli, liigutades seda ettepoole.

LED-tuli on eemaldatud. 4.10.2 Ülemise LED-tule paigaldamine. Paigaldage vastupidises järjekorras.
